KG241YU - Monitor ACER - Tasuta kasutusjuhend

Toote tüüp	LCD monitor
Bränd	Acer
Mudel	KG241YU
Ekraani suurus	23,8 tolli (60 cm)
Maksimaalne eraldusvõime	2560 x 1440 @ 144 Hz (HDMI 2.0/DP)
Paneeli tehnoloogia	TN (Twisted Nematic)
Heledus	350 cd/m² (tüüpiline)
Dünaamiline kontrast	100 000 000:1 max (ACM)
Reageerimisaeg	1 ms (hallist hallini)
Vaatenurk (horisontaalne/vertikaalne)	170° / 160° (CR=10)
Vertikaalne sagedus	40-144 Hz
Sisendpistikud	HDMI 1.4, HDMI 2.0, DP
Integreeritud kõlarid	2 x 2 W (valikuline)
Toiteallikas	100-240 V, 50/60 Hz
Elektritarbimine (töörežiim)	18 W (tüüpiline)
Elektritarbimine (ooterežiim)	0,4 W (tüüpiline)
Elektritarbimine (väljalülitatud)	0,35 W (tüüpiline)
Mõõtmed (L x K x S)	541,9 x 423,7 x 215,5 mm
Netokaal	4,3 kg
Kalle	-5° kuni +15°
Eriefunktsioonid	FreeSync, MPRT, ACM, Blue Light, musta võimendus
Energiatõhususe klass	B
Hooldus ja puhastus	Puhastage pehme lapiga ja lahustivaba lahusega. Ärge kasutage ammoniaaki ega alkoholi. Ärge pihustage vedelikku otse ekraanile.
Ohutusjuhised	Ärge jätke niiskuse ega otsese päikesevalguse kätte. Ärge avage korpust. Kahjustuse korral eemaldage vooluvõrgust.
Eemaldatav alus	Jah (VESA ühilduv)

Korduma kippuvad küsimused - KG241YU ACER

Kuidas puhastada Acer KG241YU monitori ekraani?

Lülitage monitor välja ja eemaldage see vooluvõrgust. Kasutage pehmet lappi, mis on kergelt niisutatud lahustivaba puhastuslahusega. Ärge kunagi pihustage vedelikku otse ekraanile. Vältige ammoniaagi või alkoholiga tooteid.

Kuidas ühendada monitor arvutiga?

Lülitage mõlemad seadmed välja. Ühendage DP või HDMI kaabel (olenevalt mudelist) arvuti ja monitoriga. Ühendage monitori toitekaabel. Lülitage kõigepealt monitor sisse, seejärel arvuti.

Mida teha, kui ekraan jääb pärast sisselülitamist mustaks?

Kontrollige, kas toitekaabel on korralikult ühendatud ja toiteindikaator on sinine. Veenduge, et valitud sisendallikas vastab kasutatavale kaablile (HDMI või DP). Kui indikaator on oranž, on monitor ooterežiimis.

Kuidas reguleerida heledust ja kontrasti?

Vajutage MENU nuppu, et avada ekraanimenüü (OSD). Kasutage navigeerimisklahve, et valida Heledus või Kontrast. Reguleerige +/- klahvidega ja kinnitage.

Kuidas aktiveerida FreeSync funktsioon?

Veenduge, et kasutate DP või HDMI 2.0 kaablit. Ekraanimenüüs (OSD) liikuge mängu või kuva seadetesse. Lülitage FreeSync sisse. Kontrollige, et teie graafikakaart toetab FreeSynci.

Millised kaablid on monitoriga kaasas?

Kaasasolevad kaablid võivad konfiguratsioonist sõltuvalt erineda. Tavaliselt on kaasas HDMI või DP kaabel ning toitekaabel. Täpse sisu kontrollimiseks vaadake pakendit.

Kuidas kinnitada monitor alusele?

Asetage alus stabiilsele pinnale. Eemaldage monitor pakendist. Kinnitage jalg alusele, surudes õrnalt. Pingutage aluse all olevat kruvi mündi või olemasolul sakiga.

Mida tähendavad toitenupu valgusindikaatorid?

Indikaator sinine : monitor on sisse lülitatud. Indikaator oranž : monitor on ooterežiimis või energiasäästurežiimis. Kui indikaatorit pole, kontrollige toiteallikat.

Kuidas muuta OSD menüü keelt?

Vajutage MENU nuppu, et avada menüü. Liikuge valikuni Keel (sageli kujutatud maakera või sõnaga). Valige oma keel pakutud valikute hulgast (eesti jne).

Kust leida monitori draiverid ja juhend?

Draiverid, kiirjuhend ja täielik juhend on allalaaditavad Aceri ametlikult veebisaidilt toe jaotises. Kasutage otsinguks mudelit KG241YU.

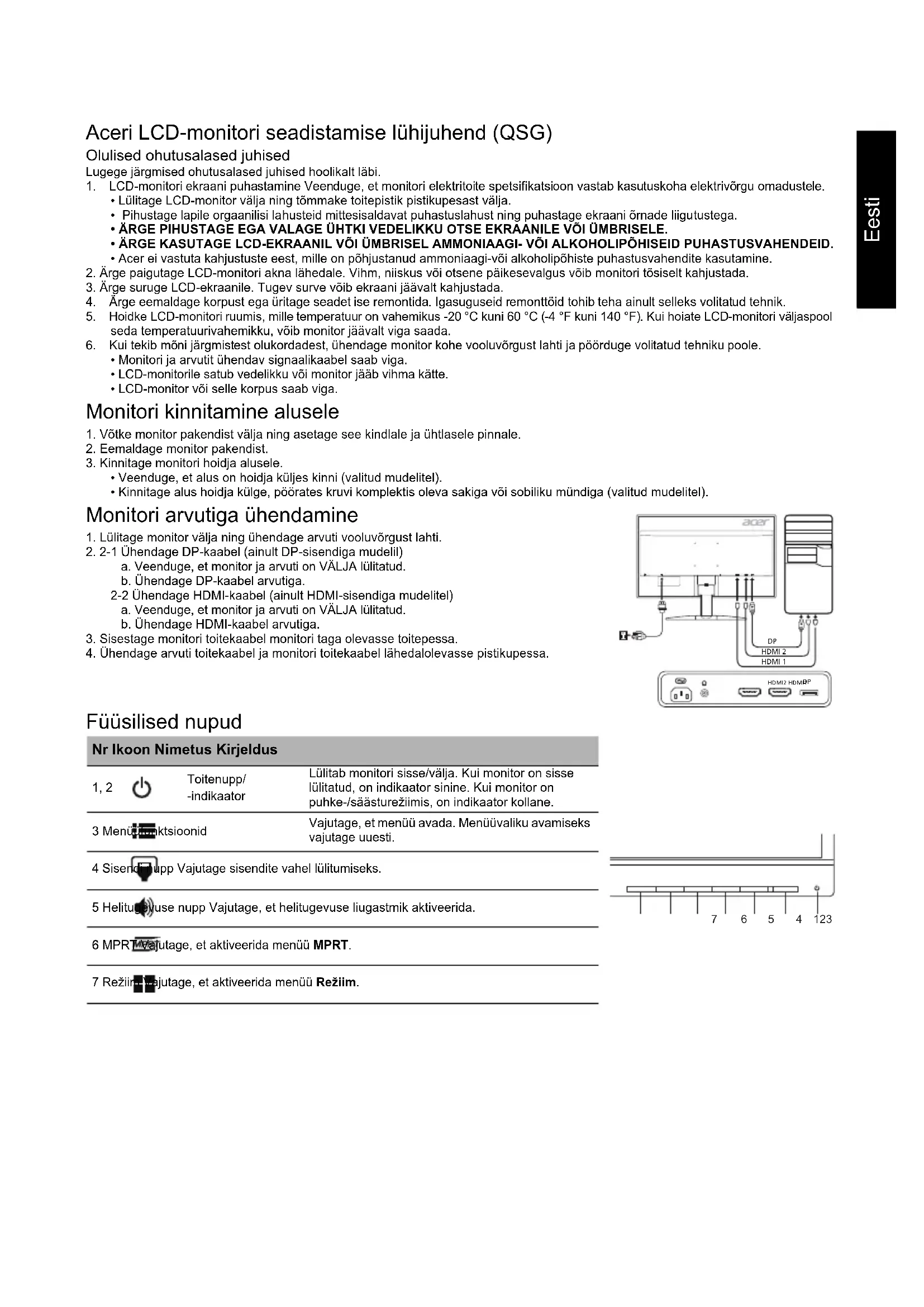

KASUTUSJUHEND KG241YU ACER

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-monitori ekraani puhastamine: Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu nõudmistele.

Lülitage LCD-monitor välja ning tõmmake toitepistik pistikupesast välja. - Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani õrnade liigutustega. - ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÕI ÜMBRISELE. - ÄRGE KASUTAGE LCD-EKRAANIL VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID. - Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi- või alkoholipõhiste puhastusvahendite kasutamine.

1. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.
2. Ärge suruge LCD-ekraanile. Tugev surve võib ekraani jäädavalt kahjustada.
3. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonditöid tohib teha ainult selleks volitatud tehnik.
4. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20°C kuni 60°C (-4°F kuni 140°F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor jäädavalt viga saada.
5. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.
6. Monitori ja arvutit ühendav signaalikaabel saab viga.
7. LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
8. LCD-monitor või selle korpus saab viga.

Monitoriki kinnitamine alusele

1. Võtke monitor pakendist välja ning asetage see kindlale ja ühtlasele pinnale.
2. Eemaldage monitor pakendist.
3. Kinnitage monitori hoidja alusele.

Veenduge, et alus on hoidja küljes kinni (valitud mudelitel). Kinnitage alus hoidja külge, pöörates kruvi komplektis oleva saki või sobiva mutriga (valitud mudelitel).

Monitorior arvutiga ühendamine

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
2. 2-1 Ühendage DP-kaabel (ainult DP-sisendiga mudelil)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage DP-kaabel arvutiga.

2-2 Ühendage HDMI-kaabel (ainult HDMI-sisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage HDMI-kaabel arvutiga.

Nr Ikon Nimetus Kirjeldus
1,2	Toitenupp/-indikaator	Lülitab monitori sisse/välja. Kui monitor on sisse lülitatud, on indikaator sinine. Kui monitor on puhke-/säästurežiimis, on indikaator kollane.
3 Menüktsoonid		Vajutage, et menü ü avada. Menüüvaliku avamiseks vajutage uuesti.
4 Sisendupp Vajutage sisendite vahel lülitumiseks.
5 Helitugevuse nupp Vajutage, et helitugevuse liugastmik aktiveerida.
6 MPRT vajutage, et aktiveerida menüü MPRT.
7 Režimi vajutage, et aktiveerida menüü Režim.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirnormidele. Need piirnormid peaksid tagama mõistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikke voolusid ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldata ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühe või mitu järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku. Küsige abi edasimüüjalt või kogenud raadio-/televisiooniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et kõnealune LCD-monitor vastab EMÜ direktiivi 2014/30/EL, madalpingedirektiivi 2014/35/EL, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge tõstke monitori alusest kinni hoides.

Tähelepanu! Varjestatud kaablid

EMÜ eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu! Välisseadmed

Seadmega võib ühendada ainult B-klassi piirnormidele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja televisioonivastuvõtu häired.

Ettevaatust!

Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud kaks järgmist tingimust: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas häireid, mis võivad seadme tööd negatiivselt mõjutada.

Tähelepanu! Kasutajad Kanadas

Kõnealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See tootel või toote pakendil olev tähis näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutuskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikku elektri- ja elektroonikaseadmete jäätmete kogumispunkti. Kasutuskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtt aitab säästa loodusvarasid ning tagada jäätmete ringlussevõtu viisil, mis kahjustab inimeste tervist ja keskkonda võimalikult vähe. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtuks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

LCD-panel	Tööpöhme Väriline TFT LCD
	Suurus 23,8"W (60 cm)
	Pikslä mõötmied 0,2058 mm (H) x 0,2058 mm (V)
	Heledus	350 cd/m2(tüöpiline)
	Kontrastus Max 1000000001 (ACM)
	Vaatenurk 170° (H) 160° (V) (CR=10)
	Reageerimisaeg 1 ms (G-st G-ni)
	Paneell tüüp TN
	H-sagedus	HDMI 1.4: 31-105 kHzHDMI 2.0: 31-222 kHzDP: 222-222 kHzDP: 222-222 kHz (FreeSync sees)
	V-sagedus	HDMI 1.4: 56-76 HzHDMI 2.0: 56-144 HzDP: 40-144 HzHDMI 1.4: 40-70 Hz (FreeSync sees)HDMI 2.0/DP: 40-144 Hz (FreeSync sees)
Värvitäpsus 16,7 Mijon
Pikslisagedus		HDMI 1.4: 280 MHzHDMI 2.0/DP: 600 MHz
Maksimaalne lahutusvöime		HDMI 1.4: 2560 x 1440 @ 70 HzHDMI 2.0/DP: 2560 x 1440 @ 144 Hz
Isehäalestumine VESA DDCCI/DDC2B
Energiatōhususe klass B
*Aastane energiatarve 43 (kWh) (HDMI-sisendiga mudelil)
Toltevöimsus	Sisselūlītatura 18 W (tüöpiline)
	Puhkerežilimis 0,4 W (tüöpiline)
	Väljalūlītatura 0,35 W (tüöpiline)
Sisendpistik		19-kontaktiline HDMI (ainult HDMI-sisendiga mudelil) (valikuline)DP (ainult DP-sisendiga mudelil) (valikuline)
Video sisendsignaal		HDMI-sigmaal (ainult HDMI-sisendiga mudelil) (valikuline)DP-sigmaal (ainult DP-sisendiga mudelil) (valikuline)
Kölarid 2 W x 2 (ainult helisisendiga mudelil) (valikuline)
Ekraani maksimaïsaln mõötmied		Horisontaalne: 526,9 mmVertikaalne: 296,4 mm
Toiteallikas		100-240 V, 50/60 Hz
Keskkonnatingimused		Tõötemperatuur: 5 °C kuni 35 °CSällamistemperatuur: -20 °C kuni 60 °CÖhuniskus tõokskonnas: 20% kuni 80%
Mõötmied		541,9 (L) x 423,7 (K) x 215,5 (S) mm
Mass (netomass)		4,3 kg (neto)
Mehaanilised andmed		Kaldenurk: -5° kuni +15°Põördenurk: eiKörguse reguleerismsvahemik: eiPõördepunkt: eiLahtivöetav jaig: jah
Füülisised nupud	Lültid/nupud	ToitenuppMENÜ/U/SISENE Sisend Režim
	Funktsionid	Heledus Kontrastsus Sinine tuli Musta vöimendus ACM Ulteravirus Gamma Värvittemperatuur sRGB-režim 6-teljeline loon 6-teljeline kūllastus Heliitugevus Ülikirendus Aimpoint-sihik Keel Välu
Köiki tehnilisi andmeid võidakse ette teatamata muuta.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt.

*Aastase energiatarbe arvutamise aluseks on tüüpiline toitevõimsus ning kasutamine 4 tundi päevas 365 päeva aastas.
