KG241YU - Monitor ACER - Gratis bruksanvisning och manual
Hitta enhetens manual gratis KG241YU ACER i PDF-format.
| Produkttyp | LCD-skärm |
| Märke | Acer |
| Modell | KG241YU |
| Skärmstorlek | 23,8 tum (60 cm) |
| Maximal upplösning | 2560 x 1440 vid 144 Hz (HDMI 2.0/DP) |
| Panelteknik | TN (Twisted Nematic) |
| Ljusstyrka | 350 cd/m² (typisk) |
| Dynamisk kontrast | 100 000 000:1 max (ACM) |
| Svarstid | 1 ms (grå till grå) |
| Betraktningsvinkel (horisontell/vertikal) | 170° / 160° (CR=10) |
| Vertikal frekvens | 40-144 Hz |
| Ingångskontakter | HDMI 1.4, HDMI 2.0, DP |
| Inbyggda högtalare | 2 x 2 W (tillval) |
| Strömförsörjning | 100-240 V, 50/60 Hz |
| Strömförbrukning (aktiv) | 18 W (typisk) |
| Strömförbrukning (viloläge) | 0,4 W (typisk) |
| Strömförbrukning (avstängd) | 0,35 W (typisk) |
| Mått (B x H x D) | 541,9 x 423,7 x 215,5 mm |
| Nettovikt | 4,3 kg |
| Lutning | -5° till +15° |
| Specialfunktioner | FreeSync, MPRT, ACM, Blue Light, svartförstärkning |
| Energiklass | B |
| Underhåll och rengöring | Rengör med en mjuk trasa och en lösningsmedelsfri lösning. Använd inte ammoniak eller alkohol. Spraya inte vätska direkt på skärmen. |
| Säkerhetsanvisningar | Utsätt inte för fukt eller direkt solljus. Öppna inte höljet. Koppla bort vid skada. |
| Avtagbart stativ | Ja (VESA-kompatibel) |
Vanliga frågor - KG241YU ACER
Användarfrågor om KG241YU ACER
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Monitor i PDF-format gratis! Hitta din manual KG241YU - ACER och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. KG241YU av märket ACER.

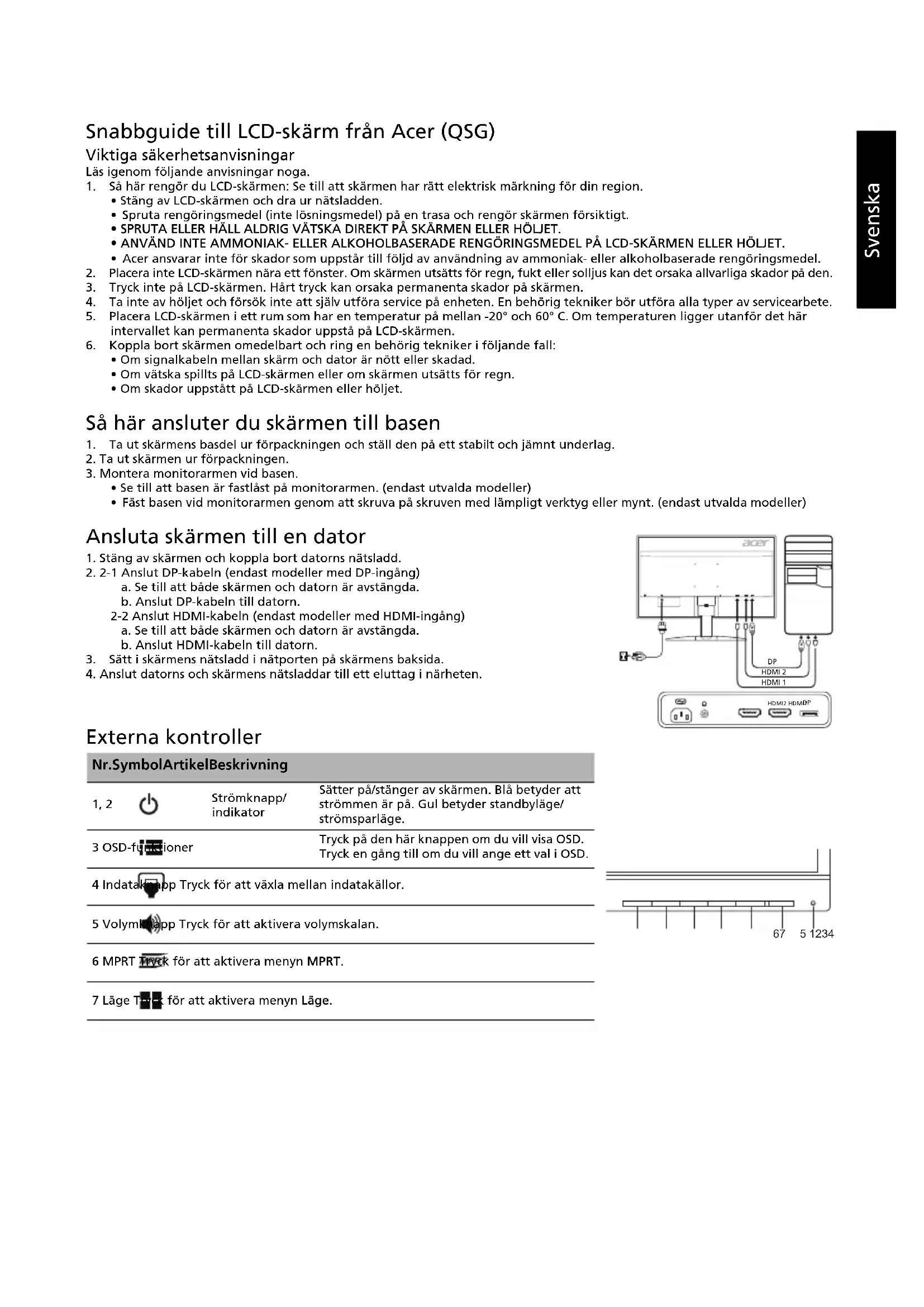

BRUKSANVISNING KG241YU ACER
- Så här rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.
- Stäng av LCD-skärmen och dra ur nätsladden. Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
- SPRUTA ELLER HÄLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET. ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.
- Acer ansvarar inte för skador som uppstår till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.
- Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.
- Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
- Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
- Placera LCD-skärmen i ett rum som har en temperatur på mellan -20° och 60°C. Om temperaturen ligger utanför det här intervallet kan permanenta skador uppstå på LCD-skärmen.
- Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:
- Om signalkabeln mellan skärm och dator är nött eller skadad.
- Om vätska spillts på LCD-skärmen eller om skärmen utsätts för regn.
- Om skador uppstått på LCD-skärmen eller höljet.
Så här ansluter du skärmen till basen
- Ta ut skärmens basdel ur förpackningen och ställ den på ett stabilt och jämnt underlag.
- Ta ut skärmen ur förpackningen
- Montera monitorarmen vid basen.
- Se till att basen är fastlåst på monitorarmen. (endast utvalda modeller) Fäst basen vid monitorarmen genom att skruva på skruven med lämpligt verktyg eller mynt. (endast utvalda modeller)

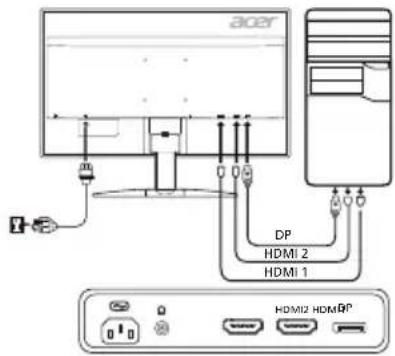

Ansluta skärmen till en dator
- Stäng av skärmen och koppla bort datorns nätsladd.
- 2-1 Anslut DP-kabeln (endast modeller med DP-ingång)
a. Se till att både skärmen och datorn är avstängda. b. Anslut DP-kabeln till datorn.
2-2 Anslut HDMI-kabeln (endast modeller med HDMI-ingång) a. Se till att både skärmen och datorn är avstängda. b. Anslut HDMI-kabeln till datorn.
- Sätt i skärmens nätsladd i nätporten på skärmens baksida.
- Anslut datorns och skärmens nätsladdar till ett eluttag i närheten.
Externa kontroller
| Nr.SymbolArtikelBeskrivning | ||
| 1,2 | Strömknapp/indikator | Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/strömsparläge. |
| 3 OSD-fu:nioner | Tryck på den här knappen om du vill visa OSD. Tryck en,gäng till om du vill ange ett val i OSD. | |
| 4 Indatakapp Tryck für att växla mellan indatakällor. | ||
| 5 Volymiapp Tryck für att aktivera volymskalan. | ||
| 6 MPRT Tryck für att aktivera myyn MPRT. | ||
| 7 Läge Tänför att aktivera myyn Läge. | ||
Föreskrifter och säkerhetsanmärkningar
FCC-meddelande
Denna utrustning har testats och befunnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 av FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna.
Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:
Rikta om eller placera om mottagarantennen. - Öka avståndet mellan enheten och mottagaren. Anslut enheten till ett uttag på en annan krets än den som mottagaren är ansluten till. - Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.
CE-försäkran om överensstämmelse
Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU och RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.
Observera:
För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen.
Observera: Skärmade kablar
Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas.
Observera: Kringutrustning
Endast kringutrustning (ingångs-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värdena får anslutas till den här utrustningen. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och tv-mottagningen.
Varning
Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda den här produkten.
Användningsvillkor
Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet.
Observera: Användare i Kanada
Den här digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003.
Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänad utrustning genom att överlämna den till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänade utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänade utrustning till återvinning kan du kontakta kommunen, ditt avfallshanteringsföretag eller affären där du köpte produkten.
SPECIFIKATION
| LCD-skärm | Teknik TFT LCD-färgskärn | |
| Storlek 23,8"W (60 cm) | ||
| Pixelavständ 0,2058 mm (H) x 0,2058 mm (V) | ||
| Ljusstyrkå | 350 cd/m2(typisk) | |
| Krontrast 100 000 000 : 1 Max (ACM) | ||
| Betraktningsvinkel 170° (H) 160° (V) (CR=10) | ||
| Responsid 1 ms (G till G) | ||
| Paneltyp TN | ||
| H-frekvens | HDMI 1.4: 31-105 kHzHDMI 2.0: 31-222 kHzDP: 222-222 kHzDP: 222-222 kHz (FreeSync på) | |
| V-frekvens | HDMI 1.4: 56-76 HzHDMI 2.0: 56-144 HzDP: 40-144 HzHDMI 1.4: 40-70 Hz (FreeSync på)HDMI 2.0/DP: 40-144 Hz (FreeSync på) | |
| Skärmfänger 16,7 miljoner | ||
| Pixelfrekvens | HDMI1.4: 280 MHzHDMI 2.0/DP: 600 MHz | |
| Högsta upplösning | HDMI 1.4: 2560 x 1440 vid 70 HzHDMI 2.0/DP: 2560 x 1440 vid 144 Hz | |
| Plug & Play VESA DDCCI/DDC2B | ||
| Energieeffektivitetklass B | ||
| *Ärlig energiförbrukning 43 (kWh) (för modeller med HDMI-ingäng) | ||
| Energiförbrukning | Pä-läge 18 W (typiskt) | |
| Viloläge 0,4 W (typiskt) | ||
| Av-läge 0,35 W (typiskt) | ||
| Ingängskontakt | HDMI 19-stifts (endast modeller med HDMI-ingäng) (tillval)DP (endast modeller med DP-ingäng) (tillval) | |
| Videosignalsingäng | HDMI-signal (endast modeller med HDMI-ingäng) (tillval)DP-signal (endast modeller med DP-ingäng) (tillval) | |
| Högtalare | 2 W x 2 (endast modeller med ljudingäng) (tillval) | |
| Största skärstmstorlek | Horisontellt: 526,9 mmVertikalt: 296,4 mm | |
| Strömkälla | 100-240 V, 50/60 Hz | |
| Miljöfactorer | Temperatur vid drift: 5° till 35 °CTemperatur vid forvaring:-20° till 60 °CFuktighet vid drift: 20 % till 80 % | |
| Mätt | 541,9 (B) x 423,7 (H) x 215,5 (D) mm | |
| Vikt (netto) | 4,3 kg (netto) | |
| Mekaniska specificationer | Lutting: -5° till +15°Vridning: NejHöjdjustering: NejPivotering: NejAvtagbart fotstativ: Ja | |
| Externalkontroller | Reglage/knappar | StrömknappMENY/RETURIndataLäge |
| Funktioner | LjusstyrikaKontrablättjusBlack BoostACMSuperskärpaGammaFäretematursRGB-läge6-axlad färgton6-axlad färgmättnadVolymOver DriveSiktningspunktSpråk | |
| Alla specificationer kanalandusanfregående meddelande. | ||
På Acers officiella supportwebbplats hittar du handböcker och andra dokument för din Acer-produkt. *Den årliga energiförbrukningen beräknas utifrån en typisk strömförbrukning i 4 timmar per dag, 365 dagar per år.
Märke : ACER
Modell : KG241YU
Kategori : Monitor
