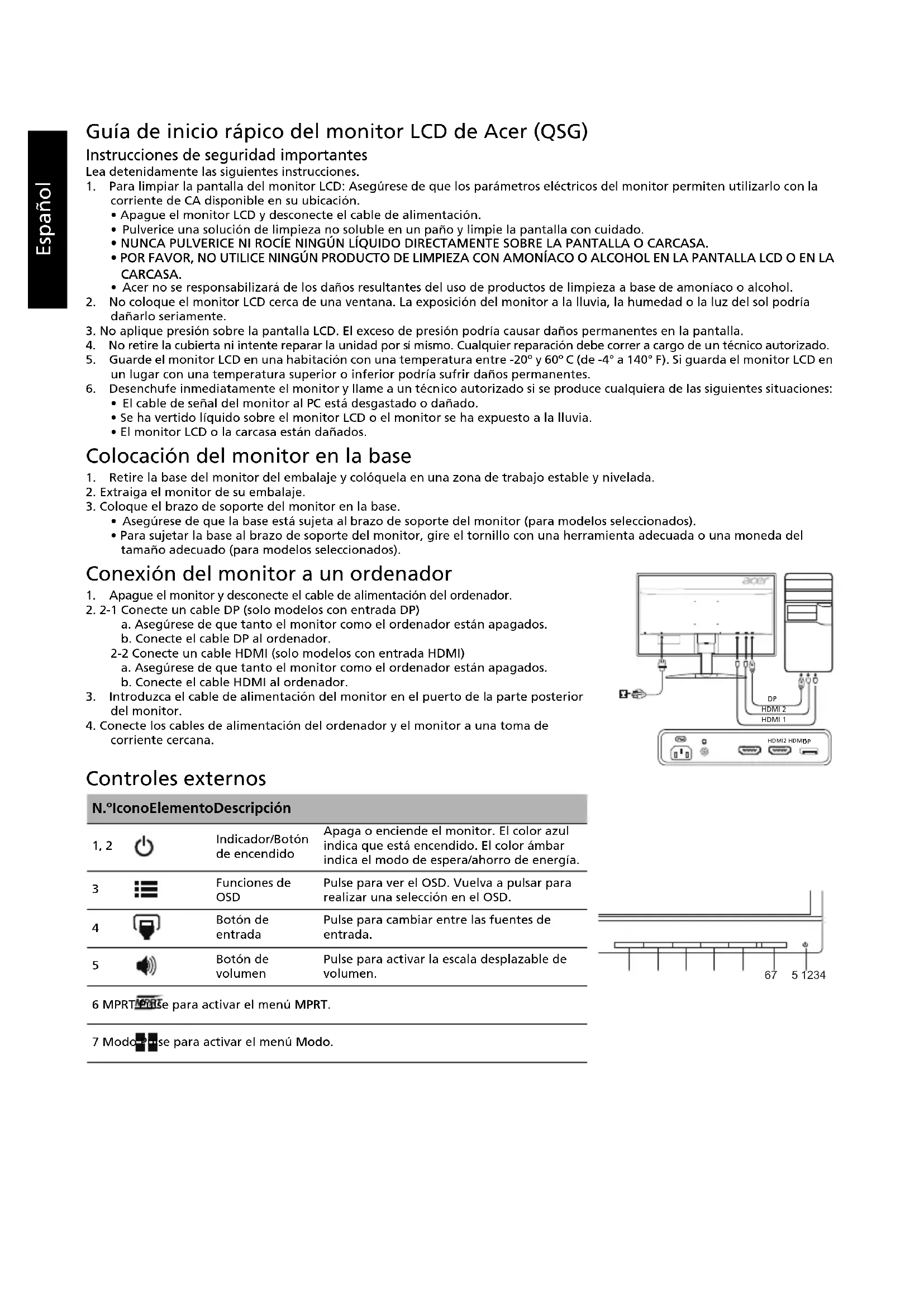

MANUAL DE USUARIO KG241YU ACER

• Apague el monitor LCD y desconecte el cable de alimentación.

• Pulverice una solución de limpieza no soluble en un paño y limpie la pantalla con cuidado.

• Acer no se responsabilizará de los daños resultantes del uso de productos de limpieza a base de amoníaco o alcohol. 2. No coloque el monitor LCD cerca de una ventana. La exposición del monitor a la lluvia, la humedad o la luz del sol podría dañarlo seriamente.

3. No aplique presión sobre la pantalla LCD. El exceso de presión podría causar daños permanentes en la pantalla.

4. No retire la cubierta ni intente reparar la unidad por sí mismo. Cualquier reparación debe correr a cargo de un técnico autorizado. 5. Guarde el monitor LCD en una habitación con una temperatura entre -20º y 60º C (de -4° a 140° F). Si guarda el monitor LCD en un lugar con una temperatura superior o inferior podría sufrir daños permanentes. 6. Desenchufe inmediatamente el monitor y llame a un técnico autorizado si se produce cualquiera de las siguientes situaciones:

• El cable de señal del monitor al PC está desgastado o dañado.

• Se ha vertido líquido sobre el monitor LCD o el monitor se ha expuesto a la lluvia.

• El monitor LCD o la carcasa están dañados. Colocación del monitor en la base

1. Retire la base del monitor del embalaje y colóquela en una zona de trabajo estable y nivelada.

2. Extraiga el monitor de su embalaje.

3. Coloque el brazo de soporte del monitor en la base.

• Asegúrese de que la base está sujeta al brazo de soporte del monitor (para modelos seleccionados).

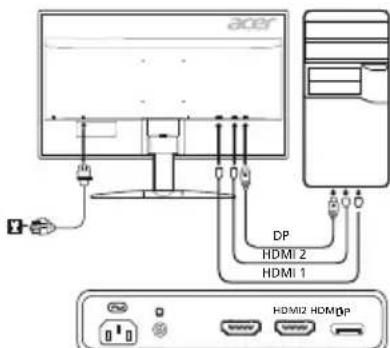

• Para sujetar la base al brazo de soporte del monitor, gire el tornillo con una herramienta adecuada o una moneda del tamaño adecuado (para modelos seleccionados). Conexión del monitor a un ordenador

1. Apague el monitor y desconecte el cable de alimentación del ordenador.

2. 2-1 Conecte un cable DP (solo modelos con entrada DP)

a. Asegúrese de que tanto el monitor como el ordenador están apagados. b. Conecte el cable DP al ordenador. 2-2 Conecte un cable HDMI (solo modelos con entrada HDMI) a. Asegúrese de que tanto el monitor como el ordenador están apagados. b. Conecte el cable HDMI al ordenador.

3. Introduzca el cable de alimentación del monitor en el puerto de la parte posterior

4. Conecte los cables de alimentación del ordenador y el monitor a una toma de

corriente cercana. Controles externos N.º Icono Elemento Descripción 1, 2 Indicador/Botón de encendido Apaga o enciende el monitor. El color azul indica que está encendido. El color ámbar indica el modo de espera/ahorro de energía.

Funciones de OSD Pulse para ver el OSD. Vuelva a pulsar para realizar una selección en el OSD.

Botón de entrada Pulse para cambiar entre las fuentes de entrada.

Botón de volumen Pulse para activar la escala desplazable de volumen. 6 MPRT Pulse para activar el menú MPRT. 7 Modo Pulse para activar el menú Modo. HDMI 2 HDMI 1 HDMI2 HDMI1 1234567Español Normativa y avisos de seguridad Aviso de la FCC Este dispositivo se ha probado y comprobado que cumple con los límites para un dispositivo digital de Clase B conforme a la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable frente a interferencias dañinas en una instalación residencial. Este dispositivo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni utiliza conforme a las instrucciones, podría causar interferencias dañinas en las comunicaciones de radio. No obstante, no puede garantizarse que las interferencias no se produzcan en instalaciones concretas. Si este dispositivo causa interferencias dañinas en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el dispositivo, el usuario puede intentar solucionar las interferencias de las siguientes maneras: Cambiar la orientación de la antena receptora o colocarla en otro lugar. Aumentar la separación entre el dispositivo y el receptor. Conectar el dispositivo a una toma de corriente en un circuito distinto al que se ha conectado el receptor. Consulte con el distribuidor o un técnico especializado en radio y televisión para recibir asistencia. Declaración de conformidad CE Por la presente, Acer Inc. declara que este monitor LCD cumple con los requisitos y otras provisiones relevantes de la directiva EMC 2014/30/EU, la directiva de bajo voltaje 2014/35/EU, la directiva RoHS 2011/65/EU y la directiva 2009/125/EC relacionadas con la creación de un marco para el establecimiento de requisitos de ecodiseño para productos relacionados con la energía. Aviso: Para evitar daños en el monitor, no lo levante sujetándolo por la base. Aviso: Cables blindados Las conexiones a otros dispositivos informáticos deben realizarse con cables blindados, a fin de cumplir con las normativas de la EMC. Aviso: Dispositivos periféricos Solo deben conectarse a este equipo aquellos periféricos (dispositivos de entrada/salida, terminales, impresoras, etc.) certificados que cumplan con los límites de la Clase B. Si se utiliza con periféricos sin certificación, es posible que se produzcan interferencias en la recepción de radio y televisión. Precaución Cualquier cambio o modificación no aprobado expresamente por el fabricante podría anular la autoridad del usuario, concedida por la Comisión Federal de Comunicaciones, para utilizar el producto. Condiciones de funcionamiento Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funcionamiento está sujeto a las siguientes condiciones: (1) este dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que puedan provocar un funcionamiento no deseado. Aviso: Usuarios de Canadá Este aparato digital de Clase B cumple con la normativa canadiense ICES-003. Remarque à l'intention des utilisateurs canadiens Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Eliminación de equipo obsoleto por parte de los usuarios en una vivienda privada en la Unión Europea La aparición de este símbolo en el producto o su embalaje indica que no es posible eliminarlo con el resto de residuos domésticos. En su lugar, el usuario es responsable de eliminar el equipo obsoleto llevándolo a un punto de recogida designado para el reciclaje de equipo eléctrico y electrónico. El reciclaje y la recogida por separado del equipo obsoleto en el momento de su eliminación ayudarán a conservar los recursos naturales y garantizar que se recicla de una forma que proteja la salud humana y el medio ambiente. Para obtener más información sobre dónde puede llevar su equipo obsoleto para reciclarlo, póngase en contacto con el ayuntamiento de su localidad, el servicio de eliminación de residuos o el establecimiento donde compró el producto.Español ESPECIFICACIONES Puede encontrar manuales y otros documentos para su producto de Acer en el sitio web oficial de asistencia de Acer. *El consumo de energía anual se calcula a partir del consumo de energía típico de 4 horas al día, los 365 días del año. Panel LCD Sistema de conducción Pantalla LCD TFT en color Tamaño 23,8”W (60 cm) Distancia entre píxeles 0,2058 mm (horizontal) x 0,2058 mm (vertical) Brillo 350 cd/m

(típico) Contraste 100000000:1 Máx. (ACM) Ángulo de visión 170° (horizontal) 160° (vertical) (CR=10) Tiempo de respuesta 1 ms (G a G) Tipo de panel TN Frecuencia H HDMI 1.4: 31 - 105 kHz HDMI 2.0: 31 - 222 kHz DP: 222 - 222 kHz DP: 222 - 222 kHz (FreeSync activado) Frecuencia V HDMI 1.4: 56 - 76 Hz HDMI 2.0: 56 - 144 Hz DP: 40 - 144 Hz HDMI 1.4: 40 - 70 Hz (FreeSync activado) HDMI 2.0/DP: 40 - 144 Hz (FreeSync activado) Colores de la pantalla 16,7 millones Reloj de punto HDMI1.4: 280 MHz HDMI 2.0/DP: 600 MHz Resolución máxima HDMI 1.4: 2560 x 1440 a 70 Hz HDMI 2.0/DP: 2560 x 1440 a 144 Hz Plug & Play VESA DDCCI/DDC2B Clase de eficiencia energética B *Consumo de energía anual 43 (kWh) (para el modelo de entrada HDMI) Consumo de energía Modo encendido 18 W (típico) Modo de suspensión 0,4 W (típico) Modo apagado 0,35 W (típico) Conector de entrada HDMI de 19 clavijas (solo el modelo de entrada HDMI) (Opcional) DP (solo el modelo de entrada DP) (Opcional) Señal de entrada de vídeo Señal HDMI (solo el modelo de entrada HDMI) (Opcional) Señal DP (solo el modelo de entrada DP) (Opcional) Altavoces 2 W x 2 (Solo modelo de entrada de audio) (Opcional) Tamaño máximo de pantalla Horizontal: 526,9 mm Vertical: 296,4 mm Fuente de alimentación 100-240 V, 50/60 Hz Consideraciones ambientales Temperatura de funcionamiento: de 5° a 35°C Temperatura de almacenamiento: de -20° a 60°C Humedad de funcionamiento: entre el 20% y el 80% Dimensiones 541,9 (ancho) x 423,7 (alto) x 215,5 (diagonal) mm Peso (peso neto) 4,3 kg (neto) Especificaciones de funcionamiento Inclinación: de -5% a +15% Giro: No Ajuste de altura: No Pivote: No Soporte extraíble: Sí Controles externos Interrruptor/Botones Botón de encendido MENÚ/INTRODUCIR Entrada Volumen MPRT Modo Funciones Brillo Contraste Luz azul Aumento de negro ACM Supernitidez Gamma Temp. Color sRGB Mode Matiz de 6 ejes Satur. 6 ejes Volumen Sobrecarga Punto de mira Idioma T. de espera OSD Transparencia Refresh rate number Entrada Fuente automát. Formato DP Asignac. teclas rápidas Modo panorámico DDC/CI Nivel negro HDMI Modo inicio ráp. Información de la pantalla Restablecer config. Guardar configur. en Salida Todas las especificaciones están sujetas a cambios sin aviso previo.Français Guide de démarrage rapide (QSG) – Moniteur LCD Acer Instructions importantes de sécurité Veuillez lire attentivement les instructions ci-dessous. 1. Pour nettoyer l'écran du moniteur LCD : Assurez-vous que l'alimentation requise pour votre moniteur correspond à l'alimentation secteur dans la zone géographique où vous vous trouvez.
