Tuotetyyppi	LCD-näyttö
Brändi	Acer
Malli	KG241YU
Näytön koko	23,8 tuumaa (60 cm)
Enimmäisresoluutio	2560 x 1440 @ 144 Hz (HDMI 2.0/DP)
Paneelitekniikka	TN (Twisted Nematic)
Kirkkaus	350 cd/m² (tyypillinen)
Dynaaminen kontrasti	100 000 000:1 max (ACM)
Vasteaika	1 ms (harmaasta harmaaseen)
Katselukulma (vaaka/pysty)	170° / 160° (CR=10)
Pystytaajuus	40-144 Hz
Tuloliittimet	HDMI 1.4, HDMI 2.0, DP
Sisäänrakennetut kaiuttimet	2 x 2 W (valinnainen)
Virtalähde	100-240 V, 50/60 Hz
Virrankulutus (päällä)	18 W (tyypillinen)
Virrankulutus (valmiustila)	0,4 W (tyypillinen)
Virrankulutus (pois päältä)	0,35 W (tyypillinen)
Mitat (L x K x S)	541,9 x 423,7 x 215,5 mm
Nettopaino	4,3 kg
Kallistus	-5° - +15°
Erikoistoiminnot	FreeSync, MPRT, ACM, Sininen valo, Mustan tehostus
Energiatehokkuusluokka	B
Huolto ja puhdistus	Puhdista pehmeällä liinalla ja liuottimettomalla puhdistusaineella. Älä käytä ammoniakkia tai alkoholia. Älä suihkuta nestettä suoraan näytölle.
Turvallisuusohjeet	Älä altista kosteudelle tai suoralle auringonvalolle. Älä avaa koteloa. Irrota virtajohto, jos laite vaurioituu.
Irrotettava jalusta	Kyllä (VESA-yhteensopiva)

Usein kysytyt kysymykset - KG241YU ACER

Kuinka puhdistaa Acer KG241YU -näytön näyttö?

Sammuta näyttö ja irrota virtajohto. Käytä pehmeää liinaa, joka on kostutettu hieman liuottimettomalla puhdistusliuoksella. Älä koskaan suihkuta nestettä suoraan näytölle. Vältä ammoniakkia tai alkoholia sisältäviä tuotteita.

Kuinka liittää näyttö tietokoneeseen?

Sammuta molemmat laitteet. Kytke DP- tai HDMI-kaapeli (mallista riippuen) tietokoneeseen ja näyttöön. Kytke näytön virtajohto. Kytke ensin näyttö päälle, sitten tietokone.

Mitä tehdä, jos näyttö pysyy mustana virran kytkemisen jälkeen?

Tarkista, että virtajohto on kunnolla kytketty ja että virtamerkkivalo on sininen. Varmista, että valittu tulolähde vastaa käytettyä kaapelia (HDMI tai DP). Jos merkkivalo on oranssi, näyttö on valmiustilassa.

Kuinka säätää kirkkautta ja kontrastia?

Paina MENU-painiketta avataksesi näyttövalikon (OSD). Käytä navigointipainikkeita valitaksesi Kirkkaus tai Kontrasti. Säädä +/- -painikkeilla ja vahvista.

Kuinka aktivoida FreeSync-toiminto?

Varmista, että käytät DP- tai HDMI 2.0 -kaapelia. Siirry OSD-valikossa peli- tai näyttöasetuksiin. Ota FreeSync-optio käyttöön. Varmista, että näytönohjaimesi tukee FreeSynciä.

Mitkä kaapelit toimitetaan näytön mukana?

Toimitetut kaapelit voivat vaihdella kokoonpanon mukaan. Yleensä mukana toimitetaan HDMI- tai DP-kaapeli sekä virtajohto. Tarkista pakkauksen sisältö.

Kuinka kiinnittää näyttö jalustaan?

Aseta jalusta vakaalle alustalle. Ota näyttö pois pakkauksesta. Kiinnitä jalka jalustaan työntämällä varovasti. Kiristä jalustan alla oleva ruuvi kolikolla tai kielekkeellä, jos sellainen on.

Mitä virtapainikkeen merkkivalot tarkoittavat?

Sininen merkkivalo: näyttö on päällä. Oranssi merkkivalo: näyttö on valmiustilassa tai virransäästötilassa. Jos merkkivalo ei pala, tarkista virtalähde.

Kuinka vaihtaa OSD-valikon kieltä?

Paina MENU-painiketta avataksesi valikon. Siirry Kieli-vaihtoehtoon (usein esitetty maapallolla tai sanalla). Valitse kieli tarjotuista vaihtoehdoista (suomi jne.).

Mistä löydän näytön ohjaimet ja käyttöoppaan?

Voit ladata ohjaimet, pikaoppaan ja täyden käyttöoppaan Acerin viralliselta verkkosivustolta tukiosiosta. Käytä hakua varten mallia KG241YU.

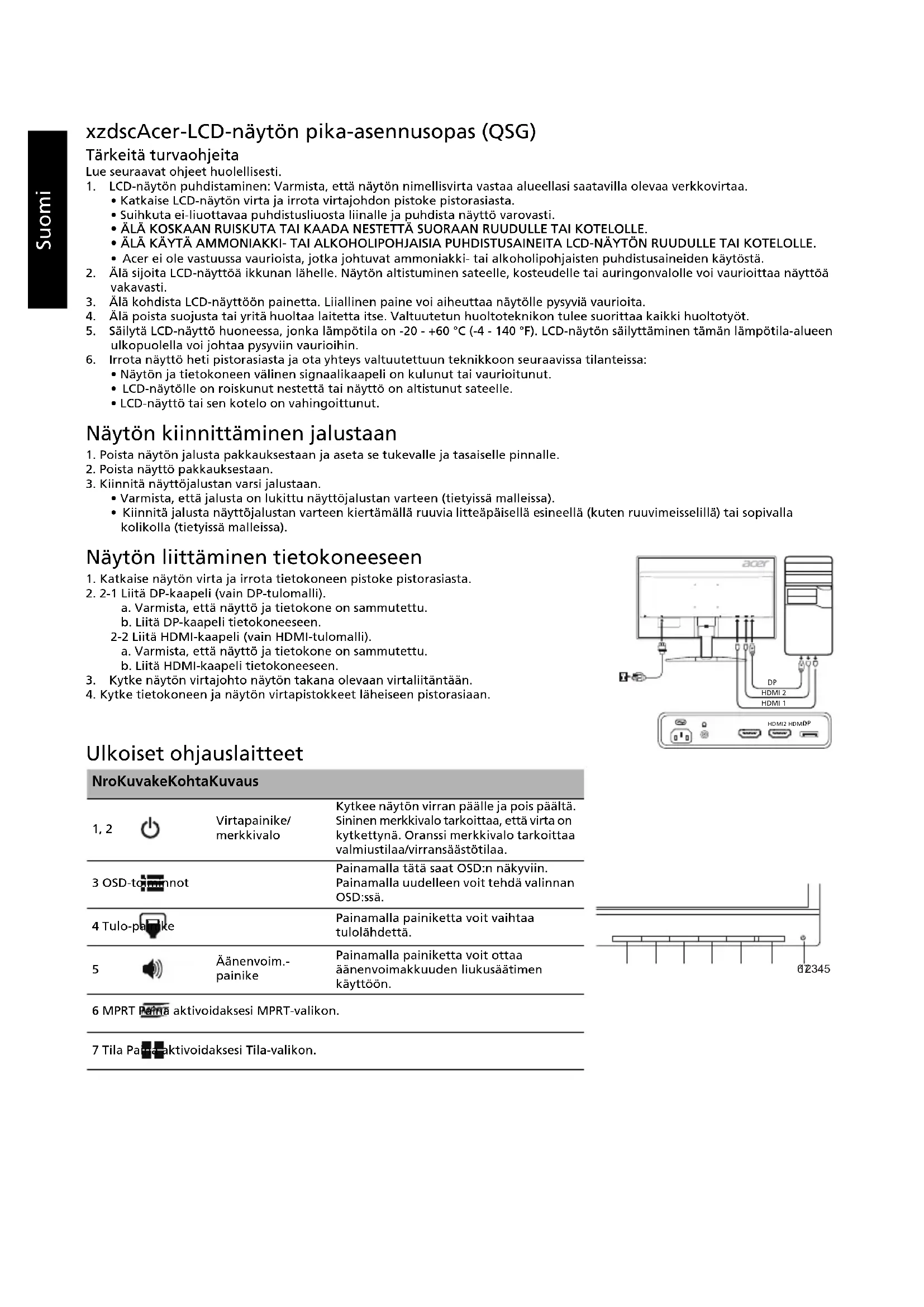

KÄYTTÖOHJE KG241YU ACER

Tärkeitä turvaohjeita

Lue seuraavat ohjeet huolellisesti.

1. LCD-näytön puhdistaminen: Varmista, että näytön nimellisvirta vastaa alueellasi saatavilla olevaa verkkovirtaa.
2. Katkaise LCD-näytön virta ja irrota virtajohdon pistoke pistorasiasta. Suihkuta ei-liuottavaa puhdistusliuosta liinalle ja puhdista näyttö varovasti.
3. ÄLÄ KOSKAAN RUISKUTA TAI KAADA NESTETTÄ SUORAAN RUUDULLE TAI KOTELOLLE.
4. ÄLÄ KÄYTÄ AMMONIAKKI- TAI ALKOHOLIPOHJAISIA PUHDISTUSAINEITA LCD-NÄYTÖN RUUDULLE TAI KOTELOLLE.
5. Acer ei ole vastuussa vaurioista, jotka johtuvat ammoniakki- tai alkoholipohjaisten puhdistusaineiden käytöstä.
6. Älä sijoita LCD-näyttöä ikkunan lähelle. Näytön altistuminen sateelle, kosteudelle tai auringonvalolle voi vaurioittaa näyttöä vakavasti.
7. Älä kohdista LCD-näyttöön painetta. Liiallinen paine voi aiheuttaa näytölle pysyviä vaurioita.
8. Älä poista suojusta tai yritä huoltaa laitetta itse. Valtuutetun huoltoteknikon tulee suorittaa kaikki huoltotyöt.
9. Säilytä LCD-näyttö huoneessa, jonka lämpötila on -20 +60 °C (-4 - 140 °F). LCD-näytön säilyttäminen tämän lämpötila-alueen ulkopuolella voi johtaa pysyviin vaurioihin.
10. Irrota näyttö heti pistorasiasta ja ota yhteys valtuutettuun teknikkoon seuraavissa tilanteissa:
11. Näytön ja tietokoneen välinen signaalikaapeli on kulunut tai vaurioitunut. LCD-näytölle on roiskunut nestettä tai näyttö on altistunut sateelle.
12. LCD-näyttö tai sen kotelo on vahingoittunut.

Näytön kiinnittäminen jalustaan

1. Poista näytön jalusta pakkauksestaan ja aseta se tukevalle ja tasaiselle pinnalle.
2. Poista näyttö pakkauksestaan.
3. Kiinnitä näytön jalustan varsi jalustaan.

Varmista, että jalusta on lukittu näytön jalustan varteen (tietyissä malleissa). - Kiinnitä jalusta näytön jalustan varteen kiertämällä ruuvia litteäpäisellä esineellä (kuten ruuvimeisselillä) tai sopivalla kolikolla (tietyissä malleissa).

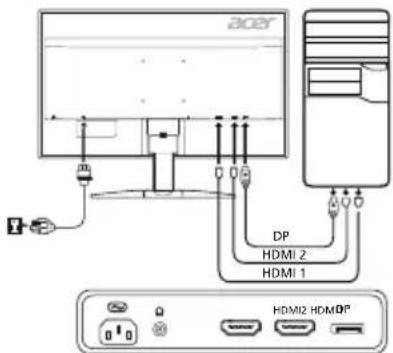

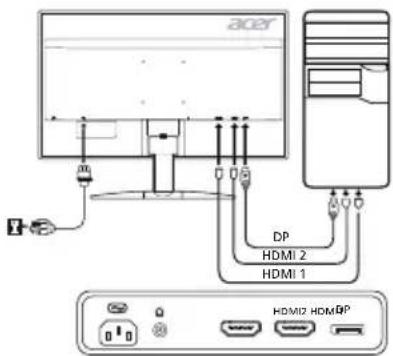

Näytön liittäminen tietokoneeseen

1. Katkaise näytön virta ja irrota tietokoneen pistoke pistorasiasta.
2. 2-1 Liitä DP-kaapeli (vain DP-tulomalli).

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä DP-kaapeli tietokoneeseen.

2-2 Liitä HDMI-kaapeli (vain HDMI-tulomalli).

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä HDMI-kaapeli tietokoneeseen.

1. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
2. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.

Ulkoiset ohjauslaitteet

NroKuvakeKohtaKuvaus
1, 2	Virtapainike/merkkivalo	Kytkee näytön virran pääle ja.POIS Päältä.Sininen merkkivalo tarkoittaa,että vira onkytkettnä.Oransii merkkivalo tarkoittaavalmiustilaavirransästötilaa.
3 OSD- to mnot		Painamalla tataa sad OSD:n nakyviin.Painamalla uudelleen voit tehdä valinnanOSD:ssä.
4 Tulo-paikke		Painamalla painiketta voit vaihtaa tulolähdettä.
5	Äänenvoim.-painike	Painamalla painiketta voit ottaaäänenvoimakkuuden liukusäätimenkäytöön.

6 MPRT Paina aktivoidaksesi MPRT-valikon.

7 Tila Paina aktivoidaksesi Tila-valikon.

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisten luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöiltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radioliikenteelle.

Mitä takeita häiriöttömyydestä ei voida kuitenkaan antaa. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- ja TV-vastaanotolle (häiriö voidaan havaita katkaisemalla laitteesta virta ja kytkemällä se uudelleen), käyttäjää kehotetaan korjaamaan häiriöt jollakin seuraavista tavoista:

• muuttamalla vastaanottoantennin asentoa tai paikkaa
• siirtämällä vastaanotin ja laite kauemmaksi toisistaan
• liittämällä laite pistorasiaan, joka kuuluu eri virtapiiriin kuin mihin vastaanotin on kytketty
• Pyytämällä apua jälleenmyyjältä tai kokeneelta radio- ja TV-asentajalta.

CE-vaatimustenmukaisuusvakuutus

Acer Inc. vakuuttaa täten, että tämä LCD-näyttö on seuraavien direktiivien olennaisten vaatimusten ja muiden ehtojen mukainen: EMC-direktiivi 2014/30/EU, pienjännitedirektiivi 2014/35/EU, RoHS-direktiivi 2011/65/EU ja direktiivi 2009/125/EY energiaan liittyvien tuotteiden ekologiselle suunnittelulle asetettavien vaatimusten puitteista.

Huomautus:

Älä nosta näyttöä sen pohjasta, jotta se ei vahingoittuisi.

Huomautus: Suojatut kaapelit

Kaikki liitännät muihin tietokonelaitteisiin tulee tehdä suojatuilla kaapeleilla EMC-direktiivin säännösten mukaisesti.

Huomautus: Oheislaitteet

Tähän laitteeseen voi liittää ainoastaan sellaisia oheislaitteita (tiedonsiirtolaitteet, näppäimistöt, tulostimet jne.), jotka on sertifioitu luokan B rajoitusten mukaisiksi. Käyttö ei-sertifioitujen oheislaitteiden kanssa aiheuttaa todennäköisesti häiriöitä radio- ja TV-vastaanotolle.

Varoitus

Muutokset, joita valmistaja ei ole erikseen hyväksynyt, saattavat mitätöidä FCC:n (Federal Communications Commission) käyttäjälle myöntämän luvan käyttää tätä laitetta.

Käyttöehdot

Tämä laite on FCC:n sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista: (1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja (2) tämän laitteen on hyväksyttävä kaikki vastaanotettu häiriö, mukaan lukien häiriöt, jotka saattavat aiheuttaa virheellistä käyttöä.

Huomautus: Kanadassa asuvat käyttäjät

Tämä luokan B digitaalinen laite on Kanadan ICES-003-standardin mukainen.

Käytöstä poistettujen laitteiden hävittäminen kotitalouksissa Euroopan unionin alueella

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa hävittää muun kotitalousjätteen mukana. Vastuullasi on viedä käytöstä poistettu laite sille tarkoitettuun elektronisten laitteiden ja sähkölaitteiden keräyspisteeseen kierrätettäväksi. Käytöstä poistetun laitteen erillinen keräys ja kierrätys auttavat säästämään luonnonvaroja ja varmistavat, että laite kierrätetään ihmisten terveyttä ja ympäristöä suojaavalla tavalla. Lisätietoa siitä, mihin voit viedä käytöstä poistetun laitteen kierrätettäväksi, saat ottamalla yhteyttä paikallisiin viranomaisiin, kierrätyskeskukseen tai jälleenmyyjään, jolta ostit laitteen.

TEKNISET TIEDOT

LCD-paneleli	Ohjausjärestelmä TFT Color LCD
	Koko 23,8"W (60 cm)
	Pikseliväli	0,2058 mm (V) x 0,2058 mm (P)
	Kirkkaus	350 cd/m2 (typpillinen)
	Kontrasti 100 000 000:1 enint. (ACM)
	Katselukulma 170° (V)	160° (P) (CR=10)
	Vasteaika 1 ms (G/G)
	Paneelityppi TN
	H-taajus	HDMI 1.4: 31 - 105 kHzHDMI 2.0: 31 - 222 kHzDP: 222 - 222 kHzDP: 222 - 222 kHz (FreeSync käytössä)
	V-taajus	HDMI 1.4: 56 - 76 HzHDMI 2.0: 56 - 144 HzDP: 40 - 144 HzHDMI 1.4: 40 - 70 Hz (FreeSync käytössä)HDMI 2.0/DP: 40 - 144 Hz (FreeSync käytössä)
Näytövärit 16,7 miljoonaa
Pistekellotaajus		HDMI 1.4: 280 MHzHDMI 2.0/DP: 600 MHz
Enimmäistarkkuus		HDMI 1.4: 2560 x 1440 @ 70 HzHDMI 2.0/DP: 2560 x 1440 @ 144 Hz
Plug & Play VESA DDCCI/DDC2B
Energiatehokkuusuokka B
*Vuosittainen energiankulutus 43 (kWh) (HDMI-tulomallisa)
Virrankulutus	Päälää 18 W (typpillinen)
	Lepotila 0,4 W (typpillinen)
	Pois 0,35 W (typpillinen)
Tulolitäntä		HDMI 19-nastainen (vain HMI-tulomalli) (valinnainen)DP (vain DP-tulomalli) (valinnainen)
Videoetulosignaali		HDMI-signaali (vain HMI-tulomalli) (valinnainen)DP-signaali (vain DP-tulomalli) (valinnainen)
Kaiuttimet 2 W x 2 (vain äänitulomalli) (valinnainen)
Näytöruudun enimmäiskoko		Vaakasuora: 526,9 mmPystysuora: 296,4 mm
Virtualähde		100 - 240 V, 50/60 Hz
Ympäristötekijät		Käytölampötilä: 5 - 35 °CVarastointilampötilä: -20 - +60 °CLlmankosteus: 20 - 80 %
Mitat		541,9 (L) x 423,7 (K) x 215,5 (S) mm
Paino (netto)		4,3 kg (netto)
Mekanism tiedot		Kallistus: -5° - +15°Kierto: eiKorkeuden säätö: eiNivelöinti: eiIrrotettava Jalusta: Kyllä
Ulkoiset ohjauslaitteet	Kytkimet/painikkeet	VirtapainikeValIKKO/SYÖTÄTulo ValIKKO/SYÖTÄTulla
	Toiminnot	KirkkausKontrastiSininen valoMustan vahvistusACMSuperterävyssGammaVärin lampaïsysssRGB Mode6-aksel. savy6-aksel. satur.Aänenvoim.YilvaihdeTähtäspisteKieliLopeta
Kaikkia teknisä tietoja voidaan muuttaa ilman ennakkoilmoitusta.

Acerin tuotteiden käyttöoppaita ja muita asiakirjoja on saatavilla Acerin virallisella tukisivustolla.

*Vuosittaisen energiankulutuksen laskenta perustuu tyypilliseen 4 tunnin päivittäiseen virrankulutukseen 365 päivänä vuodessa.
