KG241YU - Monitor ACER - Bezplatný návod na obsluhu

Typ produktu	LCD monitor
Značka	Acer
Model	KG241YU
Veľkosť obrazovky	23,8 palca (60 cm)
Maximálne rozlíšenie	2560 x 1440 pri 144 Hz (HDMI 2.0/DP)
Technológia panelu	TN (Twisted Nematic)
Jas	350 cd/m² (typické)
Dynamický kontrast	100 000 000:1 max (ACM)
Čas odozvy	1 ms (sivá na sivú)
Pozorovací uhol (horizontálny/vertikálny)	170° / 160° (CR=10)
Vertikálna frekvencia	40-144 Hz
Vstupné konektory	HDMI 1.4, HDMI 2.0, DP
Integrované reproduktory	2 x 2 W (voliteľné)
Napájanie	100-240 V, 50/60 Hz
Spotreba elektrickej energie (zapnutý)	18 W (typické)
Spotreba elektrickej energie (pohotovostný)	0,4 W (typické)
Spotreba elektrickej energie (vypnutý)	0,35 W (typické)
Rozmery (Š x V x H)	541,9 x 423,7 x 215,5 mm
Hmotnosť netto	4,3 kg
Náklon	-5° až +15°
Špeciálne funkcie	FreeSync, MPRT, ACM, Blue Light, Boost du noir
Trieda energetickej účinnosti	B
Údržba a čistenie	Čistite mäkkou handričkou a roztokom bez rozpúšťadiel. Nepoužívajte amoniak ani alkohol. Nestriekajte kvapalinu priamo na obrazovku.
Bezpečnostné pokyny	Nevystavujte vlhkosti alebo priamemu slnečnému žiareniu. Neotvárajte puzdro. Odpojte v prípade poškodenia.
Odniteľná noha	Áno (kompatibilné s VESA)

Často kladené otázky - KG241YU ACER

Ako vyčistiť obrazovku monitora Acer KG241YU?

Vypnite monitor a odpojte ho. Použite mäkkú handričku mierne navlhčenú čistiacim roztokom bez rozpúšťadiel. Nikdy nestriekajte kvapalinu priamo na obrazovku. Vyhnite sa výrobkom s obsahom amoniaku alebo alkoholu.

Ako pripojiť monitor k počítaču?

Vypnite obe zariadenia. Pripojte DP alebo HDMI kábel (podľa modelu) k počítaču a monitoru. Pripojte napájací kábel monitora. Najprv zapnite monitor, potom počítač.

Čo robiť, ak obrazovka po zapnutí zostane čierna?

Skontrolujte, či je napájací kábel správne pripojený a či je kontrolka napájania modrá. Uistite sa, že vybraný vstupný zdroj zodpovedá použitému káblu (HDMI alebo DP). Ak je kontrolka oranžová, monitor je v pohotovostnom režime.

Ako nastaviť jas a kontrast?

Stlačte tlačidlo MENU pre otvorenie ponuky na obrazovke (OSD). Pomocou navigačných tlačidiel vyberte Jas alebo Kontrast. Upravte pomocou tlačidiel +/- a potvrďte.

Ako aktivovať funkciu FreeSync?

Uistite sa, že používate DP alebo HDMI 2.0 kábel. V OSD ponuke prejdite do nastavení hier alebo zobrazenia. Aktivujte možnosť FreeSync. Skontrolujte, či vaša grafická karta podporuje FreeSync.

Aké káble sú súčasťou balenia monitora?

Dodávané káble sa môžu líšiť podľa konfigurácie. Zvyčajne je súčasťou HDMI alebo DP kábel a napájací kábel. Presný obsah nájdete v balení.

Ako upevniť monitor na stojan?

Umiestnite stojan na stabilný povrch. Vyberte monitor z obalu. Pripevnite nohu k stojanu jemným zatlačením. Utiahnite skrutku pod stojanom pomocou mince alebo jazýčka, ak je k dispozícii.

Čo znamenajú svetelné indikátory tlačidla napájania?

Svetlo modré: monitor je zapnutý. Svetlo oranžové: monitor je v pohotovostnom režime alebo úspornom režime. Ak nesvieti, skontrolujte napájanie.

Ako zmeniť jazyk ponuky OSD?

Stlačte tlačidlo MENU pre otvorenie ponuky. Prejdite na možnosť Jazyk (zvyčajne označená glóbusom alebo slovom). Vyberte svoj jazyk z ponúkaných možností (Slovenčina, atď.).

Kde nájdem ovládače a príručku k monitoru?

Ovládače, rýchly sprievodca a kompletný manuál si môžete stiahnuť z oficiálnej webovej stránky Acer v sekcii podpora. Pri vyhľadávaní použite model KG241YU.

NÁVOD NA OBSLUHU KG241YU ACER

Upevnenie monitora k základni

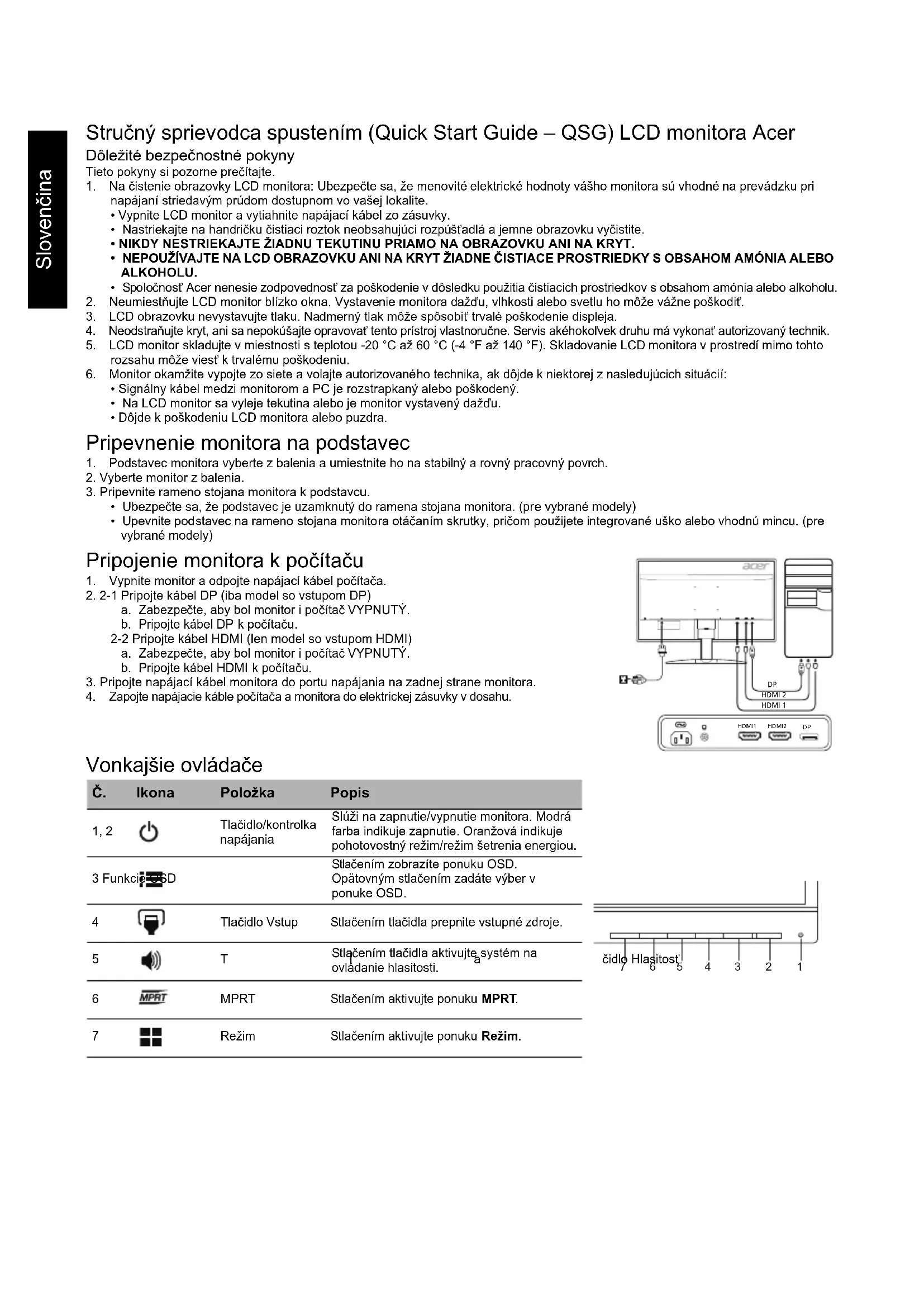

Stručný sprievodca spustením (Quick Start Guide – QSG) LCD monitora Acer

1. Neumiestňujte LCD monitor blízko okna. Vystavenie monitora dažďu, vlhkosti alebo svetlu ho môže vážne poškodiť.
2. LCD obrazovku nevystavujte tlaku. Nadmerný tlak môže spôsobiť trvalé poškodenie displeja.
3. Neodstraňujte kryt, ani sa nepokúšajte opravovať tento prístroj vlastnoručne. Servis akéhokoľvek druhu má vykonať autorizovaný technik.
4. LCD monitor skladujte v miestnosti s teplotou -20 °C až 60 °C (-4 °F až 140 °F). Skladovanie LCD monitora v prostredí mimo tohto rozsahu môže viesť k trvalému poškodeniu.
5. Monitor okamžite vypojte zo siete a volajte autorizovaného technika, ak dôjde k niektorej z nasledujúcich situácií:
6. Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.
7. Na LCD monitor sa vyleje tekutina alebo je monitor vystavený dažďu. Dôjde k poškodeniu LCD monitora alebo puzdra.

Pripevnenie monitora na podstavec

1. Podstavec monitora vyberte z balenia a umiestnite ho na stabilný a rovný pracovný povrch.
2. Vyberte monitor z balenia.
3. Pripevnite rameno stojana monitora k podstavcu.
4. Ubezpečte sa, že podstavec je uzamknutý do ramena stojana monitora. (pre vybrané modely)
5. Upevnite podstavec na rameno stojana monitora otáčaním skrutky, pričom použijete integrované uško alebo vhodnú mincu. (pre vybrané modely)

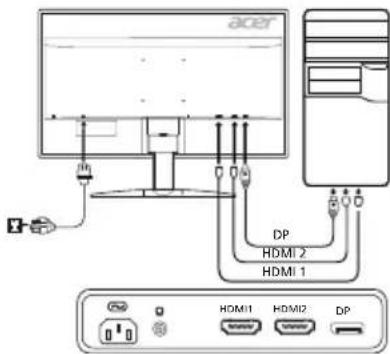

Pripojenie monitora k počítaču

1. Vypnite monitor a odpojte napájací kábel počítača.
2. 2-1 Pripojte kábel DP (iba model so vstupom DP)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ. b. Pripojte kábel DP k počítaču.

2-2 Pripojte kábel HDMI (len model so vstupom HDMI)

a. Zabezpečte, aby bol monitor i počítač VYPNUTÝ. b. Pripojte kábel HDMI k počítaču.

1. Pripojte napájací kábel monitora do portu napájania na zadnej strane monitora.
2. Zapojte napájacie káble počítača a monitora do elektrickej zásuvky v dosahu.

Vonkajšie ovládače

Toto zariadenie bolo testované a zistilo sa, že spĺňa limity pre digitálne zariadenie triedy B podľa časti 15 pravidiel FCC. Tieto limity sú stanovené tak, aby sa v primeranej miere zabezpečila ochrana proti škodlivému rušeniu pri umiestnení v obytnej zóne. Toto zariadenie generuje, používa a môže vyžarovať vysokofrekvenčnú energiu a ak nie je nainštalované a používané v súlade s pokynmi, môže spôsobovať škodlivé rušenie rádiových komunikácií.

Neexistuje však záruka, že pri konkrétnom umiestnení k rušeniu dôjde. Ak toto zariadenie spôsobuje škodlivé rušenie príjmu rádiového alebo televízneho signálu, čo možno zistiť zapnutím a vypnutím zariadenia, používateľ by sa mal pokúsiť o nápravu rušenia prijatím jedného alebo viacerých z nasledujúcich opatrení:

Zmeňte orientáciu zariadenia alebo premiestnite prijímaciu anténu. Predĺžte vzdialenosť medzi zariadením a prijímačom. - Zapojte zariadenie do zásuvky na inom okruhu, než je zapojený prijímač. - Poradte sa s predajcom alebo skúseným rádiovým/televíznym technikom.

Vyhlásenie o zhode so smernicami ES

Spoločnosť Acer Inc. týmto prehlasuje, že tento LCD monitor spĺňa základné požiadavky a ďalšie príslušné ustanovenia smernice o EMK 2014/30/EÚ, smernice o nízkom napätí 2014/35/EÚ, smernice RoHS 2011/65/EÚ a smernice 2009/125/ES o vytvorení rámca na stanovenie požiadaviek na ekodizajn energetických výrobkov.

Upozornenie:

V rámci prevencie pred poškodením nezdvíhajte monitor za jeho podstavec.

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mať za následok zneplatnenie oprávnenia používateľa prevádzkovať tento produkt, ktoré udeľuje Federal Communications Commission (FCC - Federálny výbor pre komunikácie v USA).

Prevádzkové podmienky

Toto zariadenie je v súlade s časťou 15 smerníc FCC. Prevádzka podlieha týmto dvom podmienkam: (1) toto zariadenie nesmie spôsobovať škodlivé rušenie a (2) toto zariadenie musí zniesť akékoľvek prijaté rušenie, vrátane rušenia, ktoré môže spôsobiť nežiaducu prevádzku.

Upozornenie: Pre používateľov v Kanade

Tento digitálny prístroj triedy B zodpovedá kanadskej norme ICES-003.

Likvidácia nepotrebného zariadenia používateľmi v súkromných domácnostiach v Európskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovať spolu s iným odpadom z domácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovať prírodné zdroje a zabezpečiť, aby bolo recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Pre ďalšie informácie o tom, kde môžete odovzdať svoje nepotrebné zariadenia na recykláciu, sa obráťte na svoj miestny mestský úrad, služby nakladania s odpadom, ktoré vaša domácnosť využíva, alebo obchod, kde ste produkt zakúpili.

ŠPECIFIKÁCIE

LCD Panel	Druh monitora Farebný TFT	LCD
	Velfkost'	23,8"W (60 cm)
	Rozstup bodov 0,2058 mm	H) x 0,2058 mm (V)
	Jas	350 cd/m2(charakteristický)
	Kontrast 10000000:1 Max	(ACM)
	Pozorovací uhol 170°(H) 160°(V) (CR = 10)
	Doba odozvy 1 ms (G ku G)
	Typ panela TN
	Horizontálna frekvencia	HDMI 1.4: 31 - 105 kHzHDMI 2.0: 31 - 222 kHzDP: 222 - 222 kHzDP: 222 - 222 kHz (so zapnutou technológiu FreeSync)
	Vertikálna frekvencia	HDMI 1.4: 56 - 76 HzHDMI 2.0: 56 - 144 HzDP: 40 - 144 HzHDMI 1.4: 40 - 70 Hz (so zapnutou technológiu FreeSync)HDMI 2.0/DP: 40 - 144 Hz (so zapnutou technológiu FreeSync)
Farby displeja 16,7 mlióna
Max. obnovovacia frekvencia bodov		HDMI 1.4: 280 MHzHDMI 2.0/DP: 600 MHz
Maximáne rozišenie		HDMI 1.4: 2560 x 1440 pri 70 HzHDMI 2.0/DP: 2560 x 1440 pri 144 Hz
Technológia Plug & Play VESA DDCCI/DDC2B
Trieda energetickej učinnosti B
*Ročná spotreba energia		43 (kWh) (pre model so vystupom HDMI)
Spotreba energia	Režim zapnutia 18 W (charakteristicky)
	Režim spánku 0,4 W (charakteristicky)
	Režim vypnutia 0,35 W (charakteristicky)
Vstrupý konektor		HDMI 19-kolíkový (iba model so vystupom HDMI) (volitefné)DP (iba model so vystupom DP) (volitefné)
Vstrupý signál videa		Signál HDMI (iba model so vystupom HDMI) (volitefné)Signál DP (iba model so vystupom DP) (volitefné)
Reprodukty		2 W x 2 (iba model so vystupom Audio) (volitefné)
Maximána veftkost' obrazovky		Horizontálne: 526,9 mmVertikálne: 296,4 mm
Zdroj napájania		100 - 240 V, 50/60 Hz
Podmienky prostrendia		Prevádková teplata: 5 až 35 °CTeplota skladovania: -20 až 60 °CTepláková vlhkest: 20 % až 80 %
Rozmery		541,9 (S) x 423,7 (V) x 215,5 (H) mm
Hmotnost' (netto)		4,3 kg (netto)
Špecifikácie mechanizmu		Vyklopenie: -5° až +15°Otáčanie: NieNastavenie výšky: NieVyklapanie: NieOdpojitefný stojan: Àno
Vonkajšie ovládače	Prepínač/IIačidlá	Ilačidlo zapnutiaPONUKA/ZADATVstupRežim
	Funkcie	JasKostrastModré svetloZyvärznenie ČiernejACMZyväsenä ostroStaminaTeplata fariebRežim sRGB6-osvý odtrieñ6-osová sytost'HlasitostPretaktovanieAim pointJazykVětoky špecifikácie mozu podliehat' zmenám bez predchádžajúceho oznámenia.

Na oficiálnych webových stránkach podpory spoločnosti Acer nájdete príručky a iné dokumenty pre svoj produkt značky Acer.

*Ročná spotreba energie sa vypočíta s použitím charakteristickej spotreby energie 4 hodiny denne, 365 dní v roku.
