Prekės ženklas	Acer
Modelis	VA190HQ
Produkto tipas	LCD monitorius
Ekrano dydis	18,5 colio (47 cm)
Maksimali raiška	1366 x 768 esant 60 Hz
Technologija	TFT-LCD spalvotas (TN)
Ryškumas	200 cd/m² (tipinis)
Kontrastas	10000000:1 maks. (ACM)
Reakcijos laikas	5 ms
Matymo kampas	90° horizontaliai, 65° vertikaliai (CR=10)
Rodomos spalvos	16,7 milijono
Įvesties jungtys	D-Sub (VGA), DVI-D 24 kontaktų (dvigubos įvesties modelis)
Garsiakalbiai	1 W x 2 (pasirinktinai kai kuriuose modeliuose)
Energijos sąnaudos (veikimo)	13,5 W tipinis
Energijos sąnaudos (budėjimo)	0,45 W tipinis
Energijos sąnaudos (išjungimo)	0,35 W tipinis
Maitinimas	100-240 V, 50/60 Hz
Matmenys (I x A x G)	441 x 353 x 197 mm
Grynasis svoris	2,68 kg
Pakreipimas	-5° iki +20°
Nuimamas stovas	Taip
Plug & Play	VESA DDCCI/DDC2B
OSD funkcijos	Kontrastas, ryškumas, padėtis, spalvų temperatūra, kalba ir kt.
Veikimo temperatūra	5 °C iki 35 °C
Veikimo drėgmė	10 % iki 85 %

Dažnai užduodami klausimai - VA190HQ ACER

Kaip prijungti monitorių prie kompiuterio?

Išjunkite monitorių ir kompiuterį. Prijunkite vaizdo kabelį (VGA arba DVI) prie atitinkamų prievadų. Prijunkite monitoriaus maitinimo kabelį. Pirmiausia įjunkite monitorių, tada kompiuterį. Jei reikia, naudokite mygtuką Input (įvestis) norėdami pasirinkti šaltinį.

Kaip išvalyti LCD ekraną?

Išjunkite monitorių ir atjunkite maitinimo laidą. Naudokite švelnią, šiek tiek drėgną šluostę su valymo tirpalu be tirpiklių. Niekada nepurkškite skysčio tiesiai ant ekrano ir nenaudokite amoniako ar alkoholio pagrindu pagamintų produktų.

Ką daryti, jei ekrane rodoma 'Nėra signalo'?

Patikrinkite, ar vaizdo kabeliai yra tvirtai prijungti iš abiejų pusių. Įsitikinkite, kad kompiuteris įjungtas. Paspauskite mygtuką Input, kad perjungtumėte tarp VGA ir DVI šaltinių. Jei problema išlieka, išbandykite su kitu kabeliu ar kitu kompiuteriu.

Kaip sureguliuoti ekrano nustatymus?

Paspauskite mygtuką MENU, kad atidarytumėte OSD. Naudokite + ir - klavišus naršymui ir pasirinkite parinktis, tokias kaip ryškumas, kontrastas, padėtis, spalvų temperatūra ir kt. Dar kartą paspauskite MENU, kad patvirtintumėte.

Ką reiškia maitinimo indikatoriaus spalva?

Mėlyna lemputė rodo, kad monitorius įjungtas. Oranžinė lemputė rodo budėjimo ar energijos taupymo režimą. Jei lemputė nešviečia, monitorius yra išjungtas.

Kaip įjungti energijos taupymo režimą?

Monitorius automatiškai pereina į budėjimo režimą (0,45 W), kai neaptinkamas joks signalas. Taip pat galite išjungti monitorių maitinimo mygtuku, kad visiškai išjungtumėte (0,35 W). Jokių papildomų nustatymų nereikia.

Ar galima pritvirtinti monitorių prie sienos?

Monitorius yra su nuimamu stovu. Jis turi VESA tvirtinimo angas (nenurodyta, bet paprastai 100x100 mm). Dėl tikslių sieninio laikiklio specifikacijų žiūrėkite instrukciją.

Kas yra ACM funkcija?

ACM (Acer eColor Management) yra funkcija, kuri automatiškai optimizuoja kontrastą ir ryškumą pagal rodomą turinį. Galite ją įjungti arba išjungti per OSD meniu, kad pagerintumėte vaizdo patirtį.

Kaip atkurti gamyklinius monitoriaus nustatymus?

Paspauskite MENU, kad patektumėte į OSD meniu. Eikite į parinktį Atkurti (arba Reset) ir patvirtinkite. Tai atkurs numatytuosius nustatymus.

Kodėl vaizdas yra neryškus ar iškraipytas?

Įsitikinkite, kad raiška nustatyta į gimtąją raišką (1366 x 768). Naudokite mygtuką AUTO automatiniam vaizdo reguliavimui (analoginiams įvestims). Taip pat patikrinkite, ar vaizdo kabelis nėra pažeistas.

NAUDOJIMO INSTRUKCIJA VA190HQ ACER

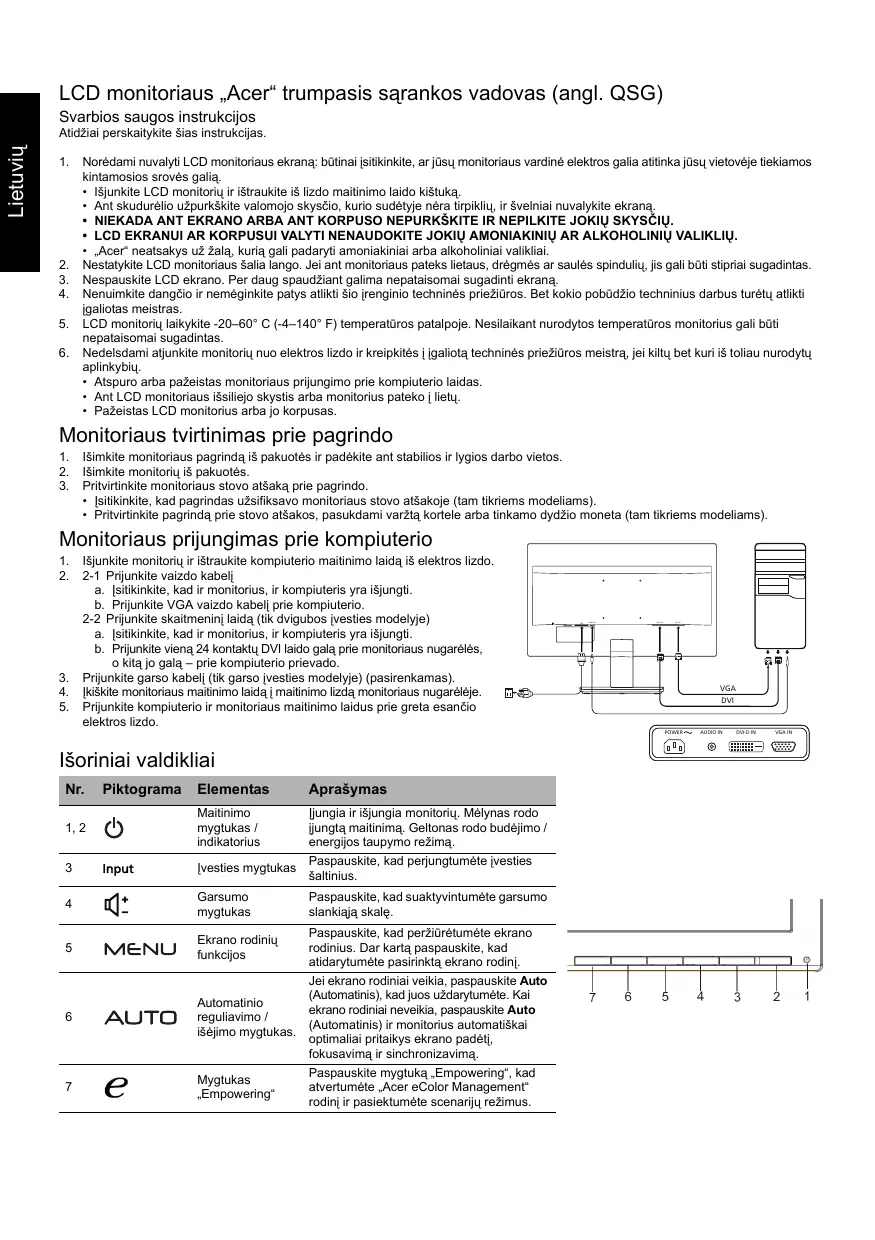

LCD monitoriaus „Acer“ trumpasis sarankos vadovas (angl. QSG)

1. Noredami nuvalyi LCD monitoriaus ekrana: büttinai jsitikinkite, ar jusu monitoriaus vardiné elektrós galia atinka jusu vietověje tiekiamos kintamosios sroves giala.

2. Išjunkite LCD monitoriu ir ištraukite is lizdo maitinimo laido kištuka.

3. Ant skudurelio užpurkšite valomojo skyscio, kurio sudětyje néra tirpikliu, ir švelniai nuvalykite ekrana.
4. NIEKADA ANT EKRANO ARBA ANT KORPUSO NEPURKSKITE IR NEPILKITE JOKIU SKYSCIU.

5. LCD EKTRANUI AR KORPUSUI VALYTI NENAUDOKITE JOKIU AMONIAKINIU AR ALKOHOLINIU VALIKLIU.
   Acerneatsakys už Žalá, kuria gali padaryti amoniakiniai arba alkoholiniai valikliai.

6. Nestatykite LCD monitoriaus salia lango. Jei ant monitoriaus pateks lietaus, dregmes ar saules spinduliu, jis gali buti stipriai sugadintas.

7. Nespauskite LCD ekrano. Per daug spaudžiant galima nepataisomai sugadinti ekrana.
8. Nenuimkte dangci ir nemeginkite patys atliki sio jrenginio technines prieziuros. Bet kokio podzio techninius darbus turetu atliki igaliotas meistras.
9. LCD monitori laikykite -20-60°C (-4-140°F) temperaturos patalpoje. Nesilaiknt nurodytes temperaturos monitorius gali butepnataisomai sugadinantes.

10. Nedelsdami atjunkite monitoriu nuo elektros lizdo ir kreipkites ligaiota technines prieziros meinstra, jei kltu bet kuri iis toiau nurodyup aplinybiu.

11. Atspuro arba pazeistas monitoriaus prijungimo prie kompiuterio laidas.

12. Ant LCD monitoriaus išiliejo skystis arba monitorius pateko j lietu.

13. Pazeistas LCD monitorius arba jo korpusas.

Monitoriaus tvirtinimas prie pagrindo

1. Isikite monitoriaus pagrindà iš pakuotës ir pavékite ant stabilios ir lygios darbo vietos.
2. Isimkite monitoriu is pakuotes.

3. Pritvirtinkite monitoriaus stovo atsaka prie pagrindo.

4. Isitikinkite, kad pagrindas užsifiksavo monitoriaus stovo atšakoje (tam tikriems modeliams).

5. Pritvirtinkite pagrindprie stovo atsakos, pasukdami varztkortele arba tinkamo dydzio moneta (tam tikriems modeliams).

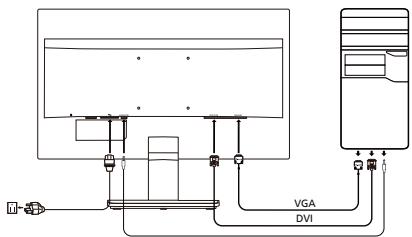

Monitoriaus prijungimas prie kompiuterio

1. Isjunkite monitori ir iStraukite kompiuterio maitinimo laida is elektros lizdo.
2. 2-1 Prijunkite vaizdo kabeli

a. Isitikinkite, kad ir monitorius, ir kompiuteris yra ijsjungti.
b. Prijunkite VGA vaizdo kabelj prie kompiuterio.

2-2 Prijunkite skaitmeninì laida (tik dvigubos jvesties modelyje)

a. Isitikinkite, kad ir monitorius, ir kompiuteris yra ijsjungti.
b. Prijunkite viena 24 kontaktu DVI liao gala prie monitoriaus nagarëles, o kita jo gala - prie kompieterio preevado.

1. Prijunkite garso kabeli (tik garso jvesties modelyje) (pasirenkamas).
2. [kiiskite monitoriaus maitinimo laida j maitinimo lizda monitoriaus nugaréleje.
3. Prijunkite kompieterio ir monitoriaus maitinimo laidus prie greta esancio elektros lizio.

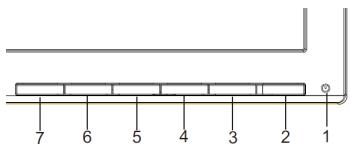

Išorinai valdikliai

Nr.	Piktograma	Elementas	Aprăsymas
1, 2	∅	Maitinimo mygtukas / indikatorius	ljungia ir išjungia monitoriu. Mélynas rodo ijungtă maitinima. Geltonas rodo budéjimo / energjos tauypmo režima.
3	Input	Ivesties mygtukas	Paspauskite, kad perjungtumete i vesties šaltinius.
4	+	Garsumo mygtukas	Paspauskite, kad suáktyvintumete garsumo slankija skale.
5	MENU	Ekrano rodiniq funkcijos	Paspauskite, kad peržūrétumete ekrano rodinius. Dar karta paspauskite, kad atidarytumete pasirinktā ekrano rodinj.
6	AUTO	Automatinio reguliavimo / iśejimo mygtukas.	Jei ekrano rodiniai veikia, paspauskite Auto (Automatis), kad juos użdarytUME. Kai ekrano rodiniai neveikia, paspauskite Auto (Automatis) ir monitorius automatiskai optimalii pritaikys ekrano padétj, fokusavimir sinchronizavim.
7	e	Mygtukas „Empowering"	Paspauskite mygtuka „Empowering", kad atvertumete „Acer eColor Management" rodinj ir pasiektumete scenariju režimus.

Reglamentai ir saugos pranešimai

FCC pranešimas

Sis renginys isbandyta n ir nustatya, kad jas atitinka pagal FCC taisykli 15 dal B klases skaitmeniams jrenginiams taikomus apribojmus. Sie apirojimai skirti uztkrinti pagrasta apsauga nuo zalingtu trkdziy gvenamojoe aplkoje. Sise pretais generuosa, naodoa i gali skelei stro dazino energija. Jei js bus jregtas n irnaodamas neilaikant siu instrkciu, jsi gali skelesti zalingus radio yrsio trunkdziu. Taciau nera garantiju, kad tam tikroje aplkoje trkdziu nekils. Jisi srenginys sukelia zalingus radio arba televizjos signalu trunkdzius (tai galima nustaty i jungus ir isjungus prietaisa), nauotojui reckomenduojama tokiu trunkdzius paalinti atlikus vienar kelis tolau nurodyts veismus:

• pakeisti antenos krypti arba vieta,

• padidinti atstuma tarp jrenginio ir imtuvo,

• prijungti prietaisa prie kito maitinimo lizdo arba kitos maitinimo grandines, nei yra prijungtas imtuvas,
• kreiptis pagalbos i pardavimo atstova arba patyrui radijo ar televizijos meistra.

CE atitikties deklaracija

Acer Inc. "pareiška, kad šis LCD monitorius atitinka EMC direktyvos 2004/108/EB, Žemos Ḍampos i'renginiu direktyvos 2006/95/EB, RoHS direktyvos 2011/65/ES ir Direktyvos 2015/EB būtinousios reikalavimus ir kitas susijusias nuostatas del su energija susijusi gaminiki ekologinio projektavimo reikalavimų对他们 sūkūrino.

Pranešimas

Kad neapgadintumete monitoriaus, nekelkite jo už pagrindo.

Pranešimas Ekranuotieji kabeliai

Visos jungtys i skaičiavimo injrenginius turi buti sudarytos iš ekranuotujk kabeliu, kad butu uztkrinta atitiktis EMC reglamentams.

Pranešimas Išorinialj jrenginialj

Prie sio jrginio galima tungktik patvirtintus B klases aprbojmu attinkancius iorsinienjrginieni (jvesties/sestves jrginienia, terminalus, spausdintuvus ir kt.). Naudojan estersiftkuotus iorsinienjrginieniu gali kitti radiojir tevizios signalu priemimo trukdtziu

Ispejimas

Gamintojo aiškiai nepatvirtinti pakeitimai panaikina Federalínes komunikaciju komisijos leidim naudoti ši gaminj.

Naudojimo salygos

Sis jrengins atitanka FCC taisykiu 15 dal. Naodjumih taikomos sios dvi salygos: 1) jrengins negali kelti zalingu trukdziu; 2) sis jrengins turi primiti bet kokius gautus trudkziu, jsiktant ir nepageidaujama veikima galnius sukelti trukdzius.

Pranešimas Naudotojams Kanadoje

Sis B klases skaitmeninis prietaisas atitinka Kanados teises akta ICES-003.

LCD ploksté	ValdymoSYSTEMA	TFT spalvinis LCD
	Dydis	18,5° (47 cm)
	Vaizdo tašku dydis	0,3 mm (H) x 0,3 mm (V)
	Ryškumas	200 cd/m2 (jprastas)
	Kontrastas	100000000:1 maks. (ACM)
	Regimasis kampas	90° (H) 65° (V) (CR=10)
	Atsako trukmè	5 ms
	Plokstés tipas	TN
	Vaizdas	R, G, B analoginé s—asaja
	Horizontalus dažnis	30-80 kHz
	Vertikalus dažnis	55-75 Hz
Ekrano spalvos		16,7 millionu
Tašku dažnis		85,5 MHz
Didžiausia skiriamoji geba		1366 x 768 esant 60 Hz
Funkcjia „Plug & Play“		VESA DDCCI/DDC2B
Energios sanaudos (esant 200 nitu)	Ijungimo režimu	13,5 W (jprastos)
	Miego režimu	0,45 W (jprastos)
	Išjungimo režimu	0,35 W (jprastos)
Ivesties jungtis		D-Sub DVI-D 24 kontaktu (tik dvigubos ivesties modelje)
Valzdo ivesties signalas		Analoginis: 0,7 Vp-p (standartinis), 75 OHM, teigiamas Skaitmeninis signalas (tik dvigubos ivesties modelje)
Garsiakalbiai		1 W x 2 (tik garso ivesties modelje) (pasirenkamas)
Didžiausias ekrano dydis		Horizontaliai: 410 mm Vertikaliai: 230 mm
Maitinimo šaltinis:		100-240 V, 50/60 Hz
Aplinkos salygos		Naudojimo temperatūr: 5-35°C Saugojimo temperatūr: -20-60°C Naudojimo drégme: 10-85 %
Matmenys		441 (P) x 353 (A) x 197 (G) mm
Svoris (grynasis)		2,68 kg (grynasis)
Mechanizmu techninai duomenys		Pakreipimas: nuo -5° iki +20° Pasukimas: Nera Aukšćio regulavimas: Nera Sukimosi ašis: Nera Atkabinamas kojos stovas: Yra
Išorinai valdklai	Jungiklai / mygtukai	Maitinimo mygtukas Iestis Garsumas Mygtukas E („Empowering“)
	Funkcjos	Kontrastas Ekrano rodinio padetis Ryškumas Ekrano rodinio skirtasis laikas Fokusavimas Automatinis konfigūravimas (tik analoginés ivesties modelje) Sinchronizavimas Platusis režimas (Visas / Aspektas) Horizontali padetis ACS Jüngti / išjungti Vertikali padetis Iesties signalu pasirinkimas (tik dvigubos ivesties modelje) (Šilta) spvala DDC/CI jüngti / išjungti Akkuri RGB spalviné temperatūr Kalba Išeiti
Visi techninai duomenys gali būti kečiami iš anksto nepranešus.
