VA190HQ - Monitor ACER - Tasuta kasutusjuhend

Mark	Acer
Mudel	VA190HQ
Toote tüüp	LCD monitor
Ekraani suurus	18,5 tolli (47 cm)
Maksimaalne eraldusvõime	1366 x 768 60 Hz
Tehnoloogia	Värviline TFT-LCD (TN)
Heledus	200 cd/m² (tüüpiline)
Kontrastsus	10 000 000:1 max (ACM)
Reageerimisaeg	5 ms
Vaatenurk	90° horisontaalne, 65° vertikaalne (CR=10)
Kuvatavad värvid	16,7 miljonit
Sisendühendused	D-Sub (VGA), DVI-D 24-pin (kahe sisendiga mudel)
Kõlarid	1 W x 2 (valikuline mõnel mudelil)
Elektritarbimine (töörežiim)	13,5 W tüüpiline
Elektritarbimine (ooterežiim)	0,45 W tüüpiline
Elektritarbimine (väljalülitatud)	0,35 W tüüpiline
Toiteallikas	100-240 V, 50/60 Hz
Mõõtmed (L x K x S)	441 x 353 x 197 mm
Netokaal	2,68 kg
Kallutamine	-5° kuni +20°
Eemaldatav jalg	Jah
Plug & Play	VESA DDCCI/DDC2B
OSD funktsioonid	Kontrastsus, heledus, asend, värvitemperatuur, keel jne.
Töötemperatuur	5–35 °C
Tööniiskus	10–85%

Korduma kippuvad küsimused - VA190HQ ACER

Kuidas ühendada monitori arvutiga?

Lülitage monitor ja arvuti välja. Ühendage videokaabel (VGA või DVI) vastavatesse portidesse. Ühendage monitori toitekaabel. Lülitage kõigepealt monitor sisse, seejärel arvuti. Vajadusel kasutage allika valimiseks nupule Input.

Kuidas puhastada LCD-ekraani?

Lülitage monitor välja ja ühendage toitejuhe lahti. Kasutage pehmet, kergelt niisket lappi ilma lahustita puhastuslahusega. Ärge kunagi pihustage vedelikku otse ekraanile ja ärge kasutage ammoniaagi- või alkoholipõhiseid tooteid.

Mida teha, kui ekraanil kuvatakse 'Signaal puudub'?

Kontrollige, et videokaablid on mõlemalt poolt korralikult ühendatud. Veenduge, et arvuti on sisse lülitatud. Vajutage nupule Input, et vahetada VGA ja DVI allikate vahel. Kui probleem püsib, proovige teise kaabli või teise arvutiga.

Kuidas reguleerida kuvaseadeid?

Vajutage nupule MENU OSD avamiseks. Kasutage + ja - nuppe navigeerimiseks ja valikute (nt heledus, kontrastsus, asend, värvitemperatuur jne) valimiseks. Kinnitamiseks vajutage uuesti MENU.

Mida tähendab toiteindikaatori värv?

Sinine tuli näitab, et monitor on sisse lülitatud. Oranž tuli näitab ooterežiimi või energiasäästurežiimi. Kui tuli ei põle, on monitor välja lülitatud.

Kuidas aktiveerida energiasäästurežiim?

Monitor lülitub automaatselt ooterežiimi (0,45 W), kui signaali ei tuvastata. Monitori saab ka toitenupu abil täielikult välja lülitada (0,35 W). Täiendav seadistamine pole vajalik.

Kas monitori saab seinale kinnitada?

Monitor tarnitakse eemaldatava jalaga. Sellel on VESA kinnitusavad (täpsustamata, kuid tavaliselt 100x100 mm). Täpsete seinakinnituse spetsifikatsioonide jaoks vaadake juhendit.

Mis on ACM funktsioon?

ACM (Acer eColor Management) on funktsioon, mis optimeerib automaatselt kontrastsust ja heledust kuvatava sisu põhjal. Saate selle visuaalse kogemuse parandamiseks OSD menüü kaudu sisse või välja lülitada.

Kuidas lähtestada monitori tehaseseadetele?

Avage OSD menüü, vajutades MENU. Liikuge valikuni Taasta (või Reset) ja kinnitage. See taastab vaikesätted.

Miks on pilt udune või moonutatud?

Veenduge, et eraldusvõime on seatud loomulikule eraldusvõimele (1366 x 768). Kasutage pildi automaatseks reguleerimiseks nupule AUTO (analoogsisendite puhul). Kontrollige ka, et videokaabel pole kahjustatud.

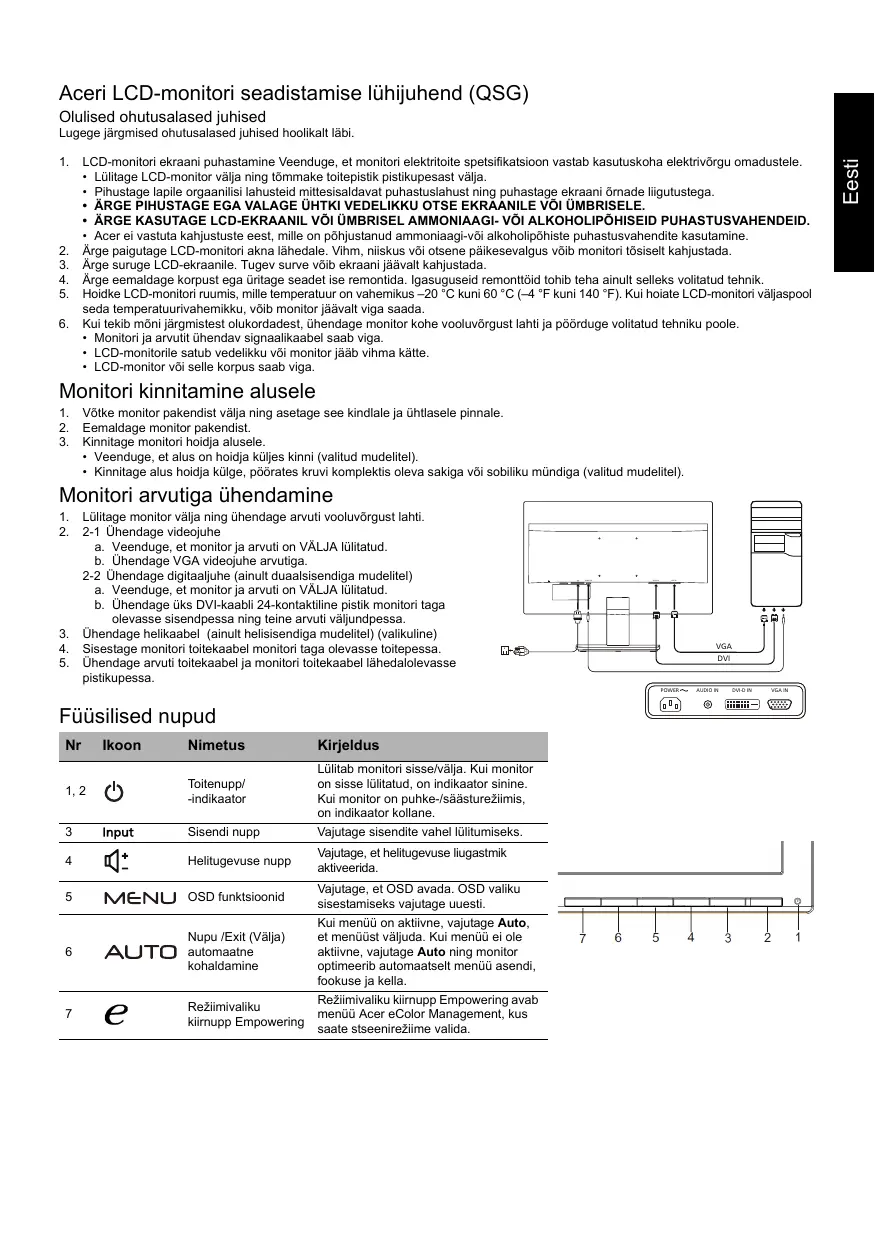

KASUTUSJUHEND VA190HQ ACER

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-monitori ekraani puhastamine: Veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu nõudmistele.
2. Lülitage LCD-monitor välja ning tõmmake toitepistik pistikupesast välja.
3. Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani õrnade liigutustega.
4. ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÕI ÜMBRISELE.
5. ÄRGE KASUTAGE LCD-EKRAANIL VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID.
6. Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi- või alkoholipõhiste puhastusvahendite kasutamine.
7. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesvalgus võib monitori tõsiselt kahjustada.
8. Ärge suruge LCD-ekraanile. Tugev surve võib ekraani jäädavalt kahjustada.
9. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonditöid tohib teha ainult selleks volitatud tehnik.
10. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20 °C kuni 60 °C (-4 °F kuni 140 °F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor kahjustuda.
11. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.
12. Monitori ja arvutit ühendav signaalikaabel saab viga.
13. LCD-monitorile satub vedelikku või monitor jääb vihma kätte.
14. LCD-monitor või selle korpus saab viga.

Monitori kinnitamine alusele

1. Võtke monitor pakendist välja ning asetage see kindlale ja ühtlasele pinnale.
2. Eemaldage monitor pakendist.
3. Kinnitage monitori hoidja alusele.
4. Veenduge, et alus on hoidja küljes kinni (valitud mudelitel).
5. Kinnitage alus hoidja külge, pöörates kruvi komplektis oleva saki või sobiliku mündiga (valitud mudelitel).

Monitori arvutiga ühendamine

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
2. 2-1 Ühendage videojuhe

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage VGA videojuhe arvutiga.

2-2 Ühendage digitaaljuhe (ainult dualsisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage üks DVI-kaabli 24-kontaktiline pistik monitori taga olevasse sisendpessa ning teine arvuti väljundpessa.

1. Ühendage helikaabel (ainult helisisendiga mudelitel) (valikuline)
2. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
3. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedalolevasse pistikupessa.

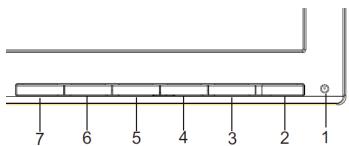

Füüsilised nupud

Nr	Ikon	Nimetus	Kirjeldus
1,2	∅	Toitenupp/-indikaator	Lülltab monitori sisse/välja. Kui monitor on sisse lūlitatud, on indikaator sinine. Kui monitor on puhke-/sāsturežiimis, on indikaator kollane.
3	Input	Sisendi nupp	Vajutage sisendite vahel lūlitumiseks.
4	+	Helitugevuse nupp	Vajutage, et helitugevuse liugastmik aktiveerida.
5	MENU	OSD funktsoonid	Vajutage, et OSD avada. OSD valiku sisestamiseks vajutage uuesti.
6	AUTO	Nupu /Exit (Välja) automaatne kohaldamine	Kui menüu on aktivne, vajutage Auto, et menüust väljuda. Kui menüu ei ole aktiviene, vajutage Auto ning monitor optimeerib automaatseit menüu asendi, fookuse ja kella.
7	e	Režiimivaliku kirnupp Empowering	Režiimivaliku kirnupp Empowering avab menüu Acer eColor Management, kusaate stseenirežiime valida.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirnormidele. Need piirnormid peaksid tagama mõistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikku energiat ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldata ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühte või mitut järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku. Küsige abi edasimüüjalt või kogenud raadio-/televisiooniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et kõnealune LCD-monitor vastab EMC direktiivi 2004/108/EÜ, madalpingedirektiivi 2006/95/EÜ, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhimõtetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge tõstke monitori selle alusest kinni hoides.

Tähelepanu! Varjestatud kaablid

EMC eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu! Välisseadmed

Seadmega võib ühendada ainult B-klassi piirnormidele vastuseid sertifitseeritud välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifitseeritud välisseadmete kasutamisega kaasnevalt tõenäolisi raadio- ja televisioonihäireid.

Ettevaatust!

Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud järgmised tingimused: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiohäireid.

Tähelepanu! Kasutajad Kanadas

Konealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See sümbol tootel või toote pakendil näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutuskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikku elektri- ja elektroonikaseadmete jäätmete kogumiskohta. Kasutuskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtt nende jäätmekäitlussüsteemi sattumise asemel aitab säästa loodusvarasid ning tagada jäätmete ringlussevõtu inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtuks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

LCD-panel	Tööpðhimöte	Värviline TFT LCD
	Suurus	18,5° (47 cm)
	Pikslī mōtmed	0,3 mm (H) × 0,3 mm (V)
	Heledus	200 cd/m2(tūpiline)
	Kontrastus	Max 10000000:1 (ACM)
	Vaatenurk	90° (H) 65° (V) (CR = 10)
	Reageerimisaeg	5 ms
	Paneeli tūp	TN
	Video	R, G, B analogogliides
	H-sagedus	30 kHz - 80 kHz
	V-sagedus	55 - 75 Hz
Värvitäpsus		16,7 Miljon
Pikslisagedus		85,5 MHz
Maksimaalne lahutusvõime		1366 × 768 @ 60 Hz
Isehäälestumine		VESA DDCCI/DDC2B
Elektrarbimine (200 niti juures)	Sisselūlītatuna	13,5 W (tūpiline)
	Puhkerežimiis	0,45 W (tūpiline)
	Väljalūlītatuna	0,35 W (tūpiline)
Sisendpistik		D-Sub 24-kontaktiline DVI-D (ainult dualsisendiga mudelitet)
Video sisendsignaal		Analogo: 0,7 Vp-p (standardne), 75 OHM, Positiνne Digitalaisignaal (ainult dualsisendiga mudelitet)
Kōlarid		1 W × 2 (ainult helisisendiga mudelitet) (valikuline)
Ekraani maksimaïsald mōtmed		Horisontaïne: 410 mm Vertikaalne: 230 mm
Toiteaillikas		100-240 V, 50/60 Hz
Keskkonnatingimused		Töötemperaatur: 5 °C kuni 35 °CSällamistemperaatur: -20 °C kuni 60 °CÖhuniiskus tõkeskkonnas: 10% kuni 85%
Mōtmed		441 (L) × 353 (K) × 197 (S) mm
Mass (netomass)		2,68 kg (neto)
Mehaanilised andmed		Kaldenurk: -5° kuni +20° Põördenurk: ei Kõrguse reguleerimisvahemik: ei Põördepunkt: ei Lahtivöetav jalg: jah
Füüssilised nupud	Lūlid/nupud	Toitenupp Sisend Helitugevus Nopp Empowering
	Funktsionid	Kontrastus Heledus Fookus Keil H. asend V. asend (Soe) Värvus (Kūm) Värvus RGB värvtemperatuur Keel Valju
Köski tehnilisi andmeid võidakse ette teatamata muuta.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt.
