VA190HQ - Monitor ACER - Gratis bruksanvisning och manual

Varumärke	Acer
Modell	VA190HQ
Produkttyp	LCD-skärm
Skärmstorlek	18,5 tum (47 cm)
Maximal upplösning	1366 x 768 @ 60 Hz
Teknik	TFT-LCD färg (TN)
Ljusstyrka	200 cd/m² (typisk)
Kontrast	10000000:1 max (ACM)
Svarstid	5 ms
Betraktningsvinkel	90° horisontell, 65° vertikal (CR=10)
Färger som visas	16,7 miljoner
Ingångsanslutningar	D-Sub (VGA), DVI-D 24-stifts (dubbel ingångsmodell)
Högtalare	1 W x 2 (tillval på vissa modeller)
Strömförbrukning (på)	13,5 W typisk
Strömförbrukning (standby)	0,45 W typisk
Strömförbrukning (avstängd)	0,35 W typisk
Strömförsörjning	100-240 V, 50/60 Hz
Mått (B x H x D)	441 x 353 x 197 mm
Nettovikt	2,68 kg
Lutning	-5° till +20°
Avtagbart stativ	Ja
Plug & Play	VESA DDCCI/DDC2B
OSD-funktioner	Kontrast, ljusstyrka, position, färgtemperatur, språk, etc.
Driftstemperatur	5 till 35 °C
Driftsfuktighet	10 till 85 %

Vanliga frågor - VA190HQ ACER

Hur ansluter jag bildskärmen till en dator?

Stäng av bildskärmen och datorn. Anslut videokabeln (VGA eller DVI) till motsvarande portar. Anslut bildskärmens strömkabel. Slå först på bildskärmen, sedan datorn. Använd knappen Input för att välja källa vid behov.

Hur rengör jag LCD-skärmen?

Stäng av bildskärmen och koppla bort strömkabeln. Använd en mjuk trasa lätt fuktad med en rengöringslösning utan lösningsmedel. Spraya aldrig vätska direkt på skärmen och använd inte produkter som innehåller ammoniak eller alkohol.

Vad gör jag om skärmen visar 'Ingen signal'?

Kontrollera att videokablarna är ordentligt anslutna på båda sidor. Se till att datorn är påslagen. Tryck på knappen Input för att växla mellan VGA- och DVI-källor. Om problemet kvarstår, testa med en annan kabel eller en annan dator.

Hur justerar jag bildskärmsinställningarna?

Tryck på knappen MENU för att öppna OSD. Använd + och - tangenterna för att navigera och välja alternativ som ljusstyrka, kontrast, position, färgtemperatur, etc. Tryck på MENU igen för att bekräfta.

Vad betyder färgen på strömindikatorn?

Blå lampa indikerar att bildskärmen är påslagen. Orange lampa indikerar standby- eller energisparläge. Om lampan är släckt är bildskärmen avstängd.

Hur aktiverar jag energisparläget?

Bildskärmen går automatiskt in i standby-läge (0,45 W) när ingen signal detekteras. Du kan också stänga av bildskärmen via strömknappen för full avstängning (0,35 W). Ingen ytterligare konfiguration krävs.

Kan jag montera bildskärmen på väggen?

Bildskärmen levereras med ett avtagbart stativ. Den har VESA-monteringshål (ej specificerat, men vanligtvis 100x100 mm). Se bruksanvisningen för exakta specifikationer för väggfästet.

Vad är ACM-funktionen?

ACM (Acer eColor Management) är en funktion som automatiskt optimerar kontrast och ljusstyrka beroende på visat innehåll. Du kan aktivera eller inaktivera den via OSD-menyn för att förbättra den visuella upplevelsen.

Hur återställer jag bildskärmen till fabriksinställningarna?

Gå till OSD-menyn genom att trycka på MENU. Navigera till alternativet Återställ (eller Reset) och bekräfta. Detta återställer standardinställningarna.

Varför är bilden suddig eller förvrängd?

Se till att upplösningen är inställd på den ursprungliga upplösningen (1366 x 768). Använd knappen AUTO för automatisk bildjustering (för analoga ingångar). Kontrollera även att videokabeln inte är skadad.

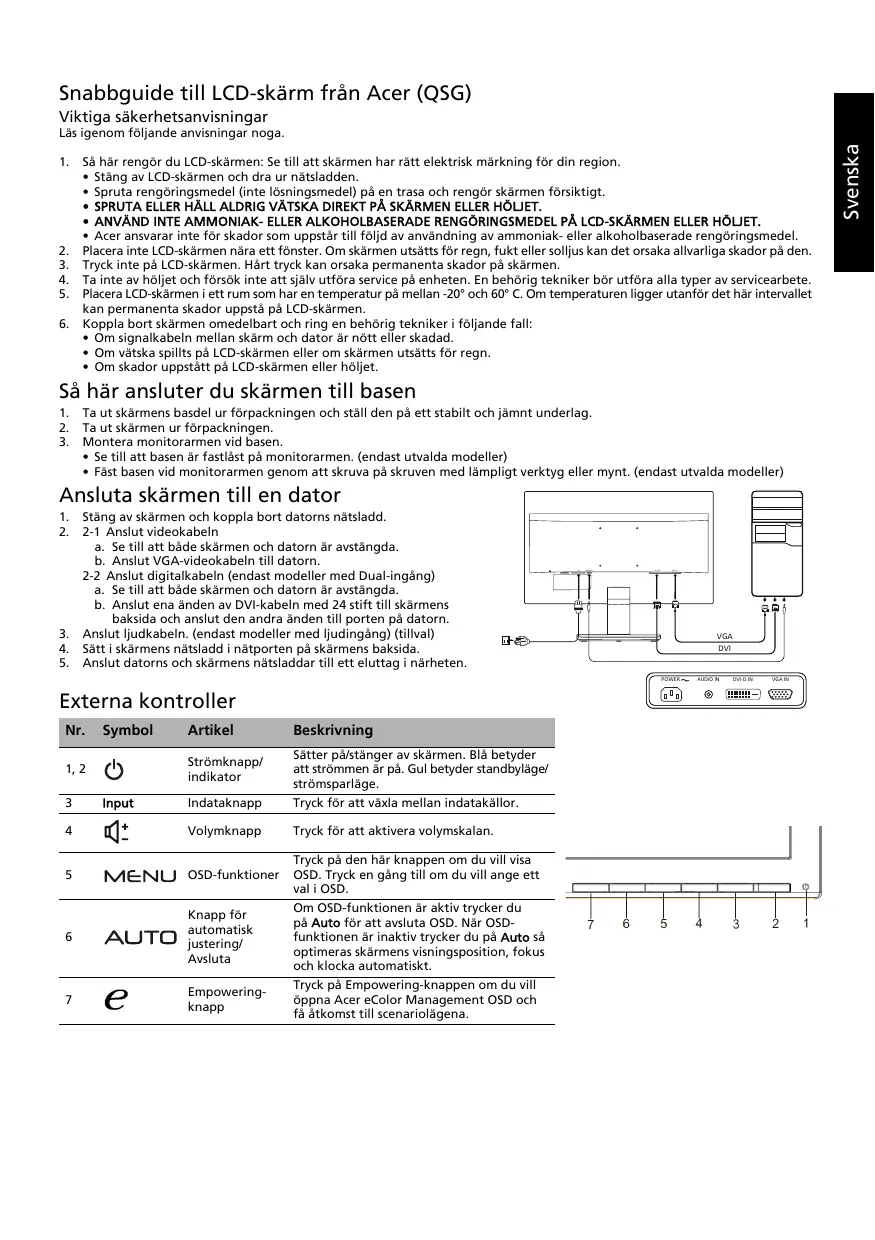

BRUKSANVISNING VA190HQ ACER

1. Sā har rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk markning für din region.
2. Stäng av LCD-skärmen och dra ur natsladden.
   Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
3. SPRUTA ELLER HÄLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMANEN ELLER HOLJET.
   ANVAND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÄ LCD-SKÄRMEN ELLER HOLJET.
4. Acer ansvarar inte for skador som uppstir till foljd av anvandning av ammoniak- ller alkoholbaserade rengoringsmedel.
5. Placera inte LCD-skärmen nara ett fönster. Om skärmen utsätts for regn, fukt ell sorllus kan det orsaka allvarlga skador pa den.
6. Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
7. Ta inte av höljet och forsök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typ er servicearbete.
8. Placera LCD-skärmen itt rum som har en temperatur på mellan -20^ och 60^ C. Om temperaturen ligger utanfor det hare interveltan kan permanenta skador uppsta auf LCD-skärmen.
9. Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:
10. Om signalkabeln mellan skärm och dator ar nott eller skadad.
11. Om vatska spillts på LCD-skärmen eller om skärmen utsätts for regn.
12. Om skador uppstatt på LCD-skarmen eller holjet.

Sá här ansluter du skärmen till basen

1. Ta ut skärmens basdel ur forpackningen och ställ den på att stabilt och jämnt underlag.
2. Ta ut skärmen ur forpackningen.

3. Montera monitorarmen vid basen.

4. Se till att basen ar fastlåst på monitorarmen. (endast utvalda modeller)

5. Fäst basen vid monitorarmen genom att skruva på skruven med lampligt verktyg eller mynt. (endast utvalda modeller)

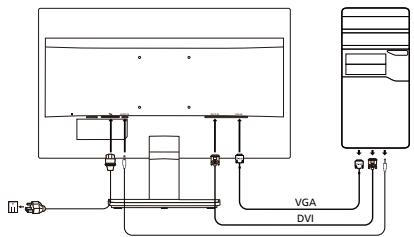

Ansluta skärmen till en dator

1. Stäng av skärmen och koppla bort datorns natsladd.
2. 2-1 Anslut videokabeln

a. Se till att bade skärmen och datorn ár avstängda.
b. Anslut VGA-videokabeln till datorn.

2-2 Anslut digitalkabeln (endast modeller med Dual-ingang)
a. Se till att bade skärmen och datorn ar avstängda.
b. Anslut enaänden av DVI-kabeln med 24 stift till skarmens
baksida och anslut den andra änden till porten på datorn.

1. Anslut ljudkabeln. (endast modeller med ljudingang) (tillval)
2. Satt i skarmens natsladd i natporten pa skarmens baksida.
3. Anslut datorns och skarmens natsladdar till ett eluttag i narheten.

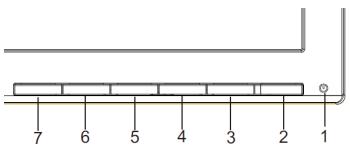

Externala kontroller

Nr.	Symbol	Artikel	Beskrivning
1,2		Strömknapp/indikator	Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/strömsparläge.
3	Input	Indataknapp	Tryck for att växla mellan indatakällor.
4	+	Volymknapp	Tryck for att aktivera volymskalan.
5	MENU	OSD-funktioner	Tryck på den här knappen om du vill visa OSD. Tryck en:gäng till om du vill ange ett val i OSD.
6	AUTO	Knapp fürautomatischjustering/Avsluta	Om OSD-funktionen är aktiv trycker du på Auto für att avslocate ASD. När OSD-funktionen är inaktiv trycker du på Auto sä optimeras skärmens visningsposition, fokus och klocka automatiskt.
7	e	Empowering-knapp	Tryck på Empowering-knappen om du vill öppna Acer eColor Management OSD och föå atkomst till scenariolägena.

Foreskrifter och sakerhetsanmärkningar

FCC-meddelande

Denna utrustning har testats och funnits uppfylla gransvardena for en digital klass B-enhet enigt avsnitt 15 av FCC:s foreskrifter. Dessa gransvarden ar utformade for att ge et rimlit skydd mot skadla störninger vid installation i bostader. Denna utrustning alstrar, anvander och kan utstråla radiofrekvensenergi och kan daffor ansaka skadliga störninger pa radiokommunikation om den inte installeras och anvands i enlightem med instruktionerna.

Det går dock inte att ge nägra garantier for att störningar interkommen att uppsta i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan upptäckas nar utrustningen startas och stängs av, uppmanas användaren att föðka korrigera störningen genom en uller flera av foljande Åtgård:

Rikta om eller placera om mottagarantennen.
- Oka avstandet mellan encheten och mottagaren.
- Anslut encheten till ett uttag i en annan krets an den som mottagaren ar ansluten till.
- Kontakta Återförsäljaren eller en erfaren radio/tv-tekniker for hjälp.

CE-forsakran om overensstammelse

Acer Inc. intygar hermed attenna LCD-skarm upppfler erforderlga krav och andra relevanta villkor i EMC-direktivet 2004/108/EG, lagspanningsdirektivet 2006/95/EG og RoHS direktivet 2011/65/EU och direktiv 2009/125/EG om upprattandet av en ram for att faststalla krav at ekodesign fer energirelaterade producerk.

Observera:

Forattforhindra skadorpabildskarmenboduinte lyftabildskarminen basen.

Observera: Skarmade kablar

Alla anslutningar till andra datorenheter maste ske med skarmade kablar for att EMC-foreskrifterna ske uppyllas.

Observera: Kringutrustning

Endast kringutrusting (ingangs-/utgangsenheter, terminaler, skrivare osv.) som har certificerats forfterlevnad av klass B-vardena far anslutas till den har utrustingen. Anvandning tillsammans med iche-certifierad kringutrusting leder sannolikt till störninger av radio- och tv-motttageningn.

Varning

Andringer erer modifieringar som inte uttryckligen godkanti's av tilverkaren kan annullera anvandarens befogenhet, som medges av FCC (Federal Communications Commission), att anvanda den hare Produkten.

Användningsvillkor

Den hare enheten uppyller kraven i avsnitt 15 av FCC:s foreskrifter. Anvandningen lyder under foljande tva villkor: (1) den hare enheten farr inte orsaka skadlig storning, och (2) den hare enheten maste tala eventuella störninger som tas emot, inklusive störninger som kan orsaka oönskad funkionalitet.

Observera: Användare i Kanada

Den har digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003.

Avfall som utgörs av ellner innehaller elektrisk och elektronisk utrustning fran privathushäll i EU

Den här symbolen på Produkten eller dess forpackning anger att det inte ár tillåtitet at slänga den härprodukten tillsammens med hushlssavfall. I stället ár det ditt ansvar att kassera utjänter uutrustning genom att overlamma det till en ätervinningscentral für elektriskt och elektroniskt avfall. Genom separat insamling och ätervinning av din uttjanta uutrustning vid kassering bidrar du till att bevara naturens resurser och se till att uutrustningen ätervinns på ett sätt som värnar om människans hälva och miljón. Om du vill ha mer information om var du kan lämna din uttjanta uutrustning till ätervinning kan du kontakta kommunen, ditt avfallshanteringsföretag ellären där du köpte produit.

SPECIFICATION

LCD-skärm	Teknik	TFT LCD-färgskärn
	Storlek	18,5" (47 cm)
	Pixelavständ	0,3 mm (H) × 0,3 mm (V)
	Ljusstyrika	200 cd/m2(typisk)
	Krontrast	100 000 000 :1 Max (ACM)
	Betraktningsvinkel	90° (H) 65° (V) (CR=10)
	Responstud	5 ms
	Paneltyp	TN
	Video	R, G, B, analogt gränssnitt
	H-frekvens	30 kHz-80 kHz
	V-frekvens	55-75 Hz
Skärmfärger		16,7 miljoner
Pixelfrekvens		85,5 MHz
Högsta upplösning		1366 × 768 vid 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Energiförbrukning(vid 200 cd/m2)	På-läge	13,5 W (typiskt)
	Viloläge	0,45 W (typiskt)
	Av-läge	0,35 W (typiskt)
Ingängskontakt		D-SubDVI-D 24-stifts (endast modeller med Dual-ingäng)
Videosignalingäng		Analog: 0,7 Vp-p (standard), 75 OHM, positivDigital signal (endast modeller med Dual-ingäng)
Högtalare		1 W × 2 (endast modeller med ljudingäng) (tilval)
Största skärbstorlek		Horisontellt: 410 mmVertikalt: 230 mm
Strömkälla		100-240 V, 50/60 Hz
Miljofaktorer		Temperatur vid drift: 5° till 35°Ctemperatur vid fördvaring: -20° till 60°CFuktigkeit vid drift: 10 % till 85 %
Mätt		441 (B) x 353 (H) x 197 (D) mm
Vikt (netto)		2,68 kg (netto)
Mekaniska specificationer		Lutning: -5° till +20°Vridning: NejHöjdjustering: NejPivotering: NejAvtagbart fotstativ: Ja
Externala kontROLLER	Reglage/knappar	StrömknappIndataVolymE-knapp (Empowering)
	Funktioner	KontrastLjusstykaFokusKlockaH. positionV. position(Varm) Färg(Kall) FärgRGB-fargtemperaturSpråkAsterställAvslusta
Alla specificationer kanalandusanutan foregående meddelande.
