VA190HQ - Monitor ACER - Manuale utente e istruzioni gratuiti

Marca	Acer
Modello	VA190HQ
Tipo di prodotto	Monitor LCD
Dimensioni dello schermo	18,5 pollici (47 cm)
Risoluzione massima	1366 x 768 a 60 Hz
Tecnologia	TFT-LCD a colori (TN)
Luminosità	200 cd/m² (tipica)
Contrasto	10000000:1 max (ACM)
Tempo di risposta	5 ms
Angolo di visione	90° orizzontale, 65° verticale (CR=10)
Colori visualizzati	16,7 milioni
Connettori di ingresso	D-Sub (VGA), DVI-D 24 pin (modello a doppio ingresso)
Altoparlanti	1 W x 2 (opzionale su alcuni modelli)
Consumo elettrico (acceso)	13,5 W tipico
Consumo elettrico (standby)	0,45 W tipico
Consumo elettrico (spento)	0,35 W tipico
Alimentazione	100-240 V, 50/60 Hz
Dimensioni (L x H x P)	441 x 353 x 197 mm
Peso netto	2,68 kg
Inclinazione	-5° a +20°
Piede amovibile	Sì
Plug & Play	VESA DDCCI/DDC2B
Funzioni OSD	Contrasto, luminosità, posizione, temperatura colore, lingua, ecc.
Temperatura di funzionamento	5 a 35 °C
Umidità di funzionamento	10 a 85 %

Domande frequenti - VA190HQ ACER

Come collegare il monitor a un computer?

Spegnere il monitor e il computer. Collegare il cavo video (VGA o DVI) alle porte corrispondenti. Collegare il cavo di alimentazione del monitor. Accendere prima il monitor, poi il computer. Utilizzare il pulsante Input per selezionare la fonte se necessario.

Come pulire lo schermo LCD?

Spegnere il monitor e scollegare il cavo di alimentazione. Utilizzare un panno morbido leggermente umido con una soluzione detergente senza solventi. Non spruzzare mai liquido direttamente sullo schermo e non utilizzare prodotti a base di ammoniaca o alcol.

Cosa fare se lo schermo mostra 'Nessun segnale'?

Controllare che i cavi video siano ben collegati da entrambi i lati. Assicurarsi che il computer sia acceso. Premere il pulsante Input per passare tra le sorgenti VGA e DVI. Se il problema persiste, provare con un altro cavo o un altro computer.

Come regolare le impostazioni di visualizzazione?

Premere il pulsante MENU per aprire l'OSD. Utilizzare i tasti + e - per navigare e selezionare le opzioni come luminosità, contrasto, posizione, temperatura colore, ecc. Premere di nuovo MENU per confermare.

Cosa significa il colore del led di alimentazione?

Il led blu indica che il monitor è acceso. Il led arancione indica la modalità standby o risparmio energetico. Se il led è spento, il monitor è spento.

Come attivare la modalità di risparmio energetico?

Il monitor entra automaticamente in modalità standby (0,45 W) quando non viene rilevato alcun segnale. È anche possibile spegnere il monitor tramite il pulsante di alimentazione per uno spegnimento completo (0,35 W). Nessuna configurazione aggiuntiva è necessaria.

Si può fissare il monitor al muro?

Il monitor viene fornito con un piede amovibile. Dispone di fori di montaggio VESA (non specificato, ma generalmente 100x100 mm). Consultare il manuale per le specifiche esatte del supporto a parete.

Cos'è la funzione ACM?

ACM (Acer eColor Management) è una funzione che ottimizza automaticamente il contrasto e la luminosità in base al contenuto visualizzato. È possibile attivarla o disattivarla tramite il menu OSD per migliorare l'esperienza visiva.

Come ripristinare il monitor alle impostazioni di fabbrica?

Accedere al menu OSD premendo MENU. Navigare fino all'opzione Ripristina (o Reset) e confermare. Questo ripristinerà le impostazioni predefinite.

Perché l'immagine è sfocata o distorta?

Assicurarsi che la risoluzione sia impostata sulla risoluzione nativa (1366 x 768). Utilizzare il pulsante AUTO per una regolazione automatica dell'immagine (per gli ingressi analogici). Verificare anche che il cavo video non sia danneggiato.

MANUALE UTENTE VA190HQ ACER

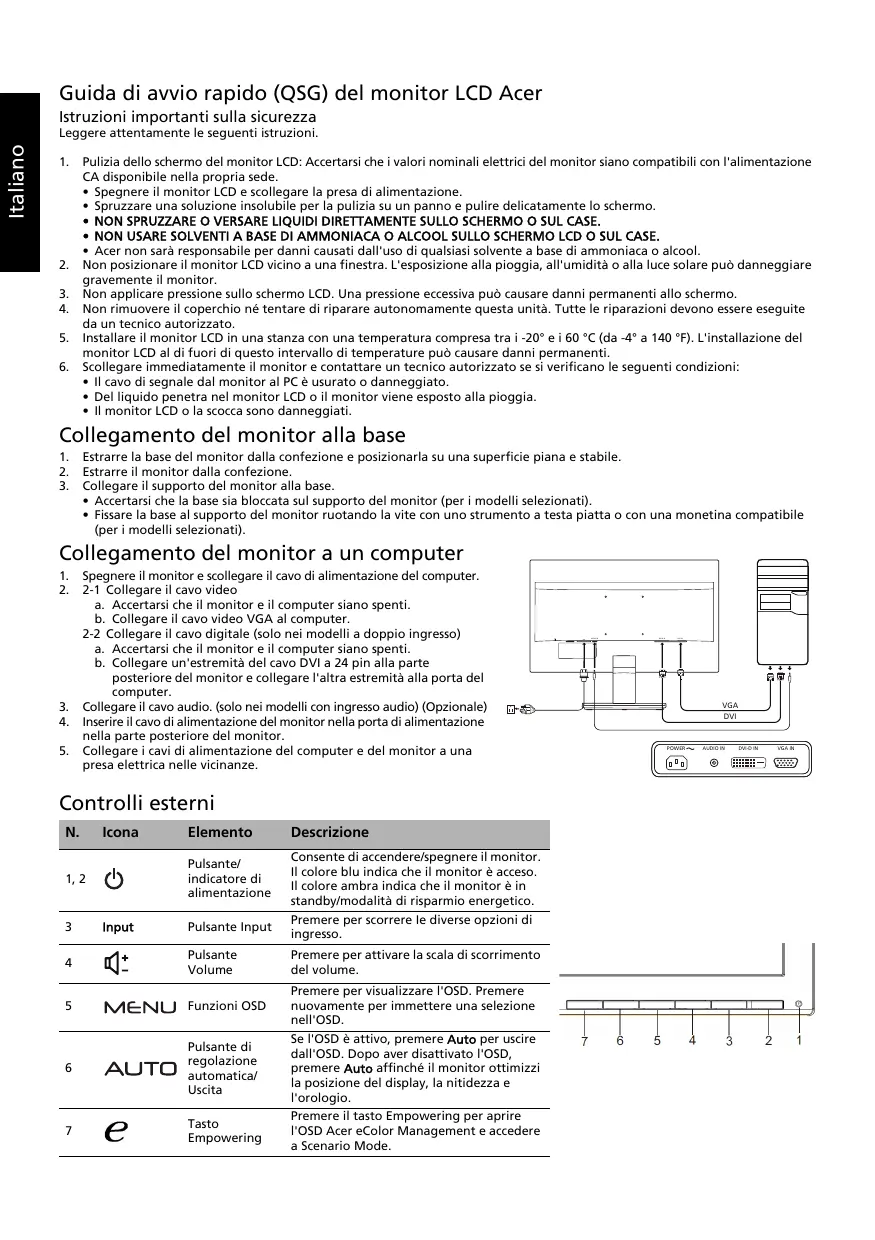

Guida di avvio rapido (QSG) del monitor LCD Acer

Istruzioni importanti sulla sicurezza

Leggere attentamente le seguenti istruzioni.

1. Pulizia dello schermo del monitor LCD: Accertarsi che i valori nominali elettrici del monitor siano compatibili con l'alimentazione CA disponibile nella propria sede.
2. Spegnere il monitor LCD e scollegare la presa di alimentazione.
3. Spruzzare una soluzione insolubile per la pulizia su un panno e pulire delicatamente lo schermo.
4. NON SPRUZZARE O VERSARE LIQUIDI DIRETTAMENTE SULLO SCHERMO O SUL CASE.
5. NON USARE SOLVENTI A BASE DI AMMONIACA O ALCOOL SULLO SCHERMO LCD O SUL CASE.
6. Acer non sarà responsabile per danni causati dall'uso di qualsiasi solvente a base di ammoniaca o alcool.
7. Non posizionare il monitor LCD vicino a una finestra. L'esposizione alla pioggia, all'umidità o alla luce solare può danneggiare gravemente il monitor.
8. Non applicare pressione sullo schermo LCD. Una pressione eccessiva può causare danni permanenti allo schermo.
9. Non rimuovere il coperchio né tentare di riparare autonomamente questa unità. Tutte le riparazioni devono essere eseguite da un tecnico autorizzato.
10. Installare il monitor LCD in una stanza con una temperatura compresa tra i -20°C e i 60°C (da -4°F a 140°F). L'installazione del monitor LCD al di fuori di questo intervallo di temperature può causare danni permanenti.
11. Scollegare immediatamente il monitor e contattare un tecnico autorizzato se si verificano le seguenti condizioni:
12. Il cavo di segnale dal monitor al PC è usurato o danneggiato.
13. Del liquido penetra nel monitor LCD o il monitor viene esposto alla pioggia.
14. Il monitor LCD o la scocca sono danneggiati.

Collegamento del monitor alla base

1. Estrarre la base del monitor dalla confezione e posizionarla su una superficie piana e stabile.
2. Estrarre il monitor dalla confezione.
3. Collegare il supporto del monitor alla base.
4. Accertarsi che la base sia bloccata sul supporto del monitor (per i modelli selezionati).
5. Fissare la base al supporto del monitor ruotando la vite con uno strumento a testa piatta o con una monetina compatibile (per i modelli selezionati).

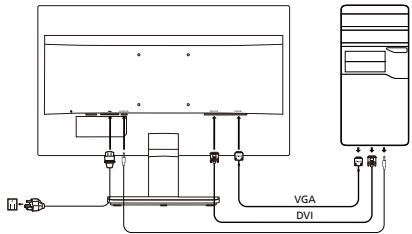

Collegamento del monitor a un computer

1. Spegnere il monitor e scollegare il cavo di alimentazione del computer.
2. 2-1 Collegare il cavo video

a. Accertarsi che il monitor e il computer siano spenti. b. Collegare il cavo video VGA al computer.

2-2 Collegare il cavo digitale (solo nei modelli a doppio ingresso)

a. Accertarsi che il monitor e il computer siano spenti. b. Collegare un'estremità del cavo DVI a 24 pin alla parte posteriore del monitor e collegare l'altra estremità alla porta del computer.

1. Collegare il cavo audio. (solo nei modelli con ingresso audio) (Opzionale)
2. Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
3. Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica nelle vicinanze.

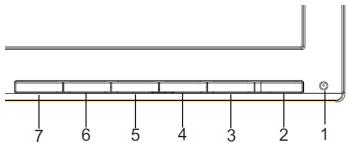

Controlli esterni

N.	Icona	Elemento	Descrizione
1, 2		Pulsante/indicatore di alimentazione	Consente di accendere/speggnerile monitor. Il colore blu indica che il monitor è accesso. Il colore ambra indica che il monitor è in standby/modalità di risparmio energetico.
3	Input	Pulsante Input	Premere per scorrere le diverse opzioni di ingressso.
4	+	Pulsante Volume	Premere per attivare la Scala di scorrimento del volume.
5	MENU	Funzioni OSD	Premere per visualizzare l'OSD. Premere nuovamente per immettere una selezione nell'OSD.
6	AUTO	Pulsante di regolazione automatica/ Uscita	Se l'OSD è Attivo, premere Auto per uscire dall'OSD. Dopo aver disattivato l'OSD, premere Auto affinché il monitor ottimizzi la posizione del display, la nitidezza e l'orologio.
7	e	Tasto Empowering	Premere il tasto Empowering per aprire l'OSD Acer eColor Management e accederà a Scenario Mode.

Norme e avvisi di sicurezza

Normative FCC

Questo dispositivo è stato testato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. Tali limiti sono stati stabiliti per fornire una ragionevole protezione da interferenze nocive presenti nelle installazioni residenziali. Questo dispositivo genera, utilizza e può irradiare energia a radiofrequenza e, se non è installato e utilizzato secondo le istruzioni, potrebbe causare interferenze dannose alle comunicazioni radio.

Tuttavia, non vi è alcuna garanzia che l'interferenza non si verifichi in particolari installazioni. Se il dispositivo causa un'interferenza dannosa alla ricezione di radio e televisioni, che può essere determinata spegnendo e accendendo il dispositivo, si prega l'utente di correggere l'interferenza applicando una o più delle seguenti misure:

Riorientare o riposizionare l'antenna di ricezione. - Aumentare la distanza tra il dispositivo e il ricevitore. - Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitore. Per assistenza, contattare il rivenditore o un tecnico professionista nell'ambito di radio e televisioni.

Dichiarazione di conformità CE

Con il presente documento, Acer Inc., dichiara che questo monitor LCD è conforme ai requisiti essenziali e ad altre normative pertinenti della Direttiva EMC 2004/108/CE, alla Direttiva sulla bassa tensione 2006/95/CE e alla Direttiva RoHS 2011/65/UE e alla Direttiva 2009/125/CE con riferimento all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi al consumo energetico.

Avviso:

Per impedire danni al monitor, non sollevare il monitor per la sua base.

Avviso: Cavi schermati

Tutti i collegamenti ad altri dispositivi di elaborazione devono essere effettuati utilizzando cavi schermati per mantenere la conformità alle normative EMC.

Avviso: Dispositivi periferici

È possibile collegare a questa apparecchiatura solo le periferiche (dispositivi in ingresso/uscita, terminali, stampanti, ecc.) certificate per la conformità ai limiti della Classe B. L'uso di periferiche non certificate può causare interferenze alla ricezione di radio e TV.

Avvertenza

Eventuali modifiche o cambiamenti non espressamente approvati dal produttore potrebbero annullare l'autorità dell'utente, concessa dalla Federal Communications Commission, a utilizzare questo prodotto.

Condizioni di utilizzo

Questo dispositivo è conforme alla Parte 15 delle Normative FCC. L'utilizzo è soggetto alle seguenti due condizioni: (1) il dispositivo non deve causare interferenze dannose e (2) deve accettare tutte le interferenze ricevute, comprese quelle che possono causare un funzionamento indesiderato.

Avviso: Utenti canadesi

Questo apparecchio digitale di classe B è conforme alla normativa canadese ICES-003.

Smaltimento dei dispositivi utilizzati da parte di utenti privati nell'Unione Europea

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito insieme ai rifiuti domestici. È quindi responsabilità dell'utente smaltirlo portandolo in un centro di raccolta autorizzato per il riciclo delle apparecchiature elettriche ed elettroniche. La raccolta differenziata e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell'uomo e dell'ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

SPECIFICHE

Pannello LCD	Sistema di trasmissione	LCD a colori TFT
	Dimensioni	18,5" (47 cm)
	Passo del pixel	0,3 mm (O) x 0,3 mm (V)
	Luminosità	200 cd/m2 (Tipica)
	Contrasto	10000000:1 Max (ACM)
	Angolo di visualizzazione	90° (O) 65° (V) (CR=10)
	Tempo di risposta	5 ms
	Tipo di pannello	TN
	Video	Interfaccia analogica R, G, B
	Frequenza O	30 kHz - 80 kHz
	Frequenza V	55 - 75 Hz
Colori del display		16,7 millioni
Dot Clock		85,5 MHz
Risoluzione massima		1366 x 768 a 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Consumo energetico (a 200 nits)	Modalità on	13,5 W (Tipico)
	Modalità sospensione	0,45 W (Tipico)
	Modalità off	0,35 W (Tipico)
Connettore di ingresso		D-Sub DVI-D a 24 pin (solo nei modelli a doppio ingresso)
Segnale video in ingresso		Analogico: 0,7 Vp-p (standard), 75 OHM, Positivo Segnale digitale (solo nei modelli a doppio ingresso)
Altoparlanti		1 W x 2 (solo nei modelli con ingresso audio) (Opzionale)
Dimensione massiva dello schermo		Orizzontale: 410 mm Verticale: 230 mm
Fonte di alimentazione		100-240 V, 50/60 Hz
Considerazioni ambientali		Temperatura operative: Da 5° a 35 °C Temperatura di stoccardgio: Da -20° a 60 °C Umidità operativa: Da 10% a 85%
Dimensioni		441 (L) x 353 (A) x 197 (P) mm
Peso (N. W.)		2,68 kg (netto)
Specifiche meccaniche		Inclinazione: Da -5° a +20° Rotazione: no Regolazione dell'altezza: no Perno: no Piedistallo scollegabile: si
Controlli esterni	Switch/Pulsanti	Pulsante di alimentazione Input Volume Contrasto Luminosià Nitidezza Orologio O.POzione V.POzione Colore (Caldo) Colore (Freddo) Temp. Colore RGB Lingua Tuttile le specifiche sono soggetti a modifica alla preavviso. Menu/INVIO Auto/Uscita Tasto E (Empowering) Posizione OSD Intervallo OSD Autoregolazione (solo nei modelli con ingresso analogico) Schemo intero (Piano/Aspect) ACM Attiva/Spento Selezione del segnale di ingresso (solo nei modelli a doppio ingresso) DDC/CI Attiva/Spento Informazioni sul display Reset Uscita

Il manuale e altri documenti relativi al prodotto Acer sono disponibili sul sito Web di assistenza ufficiale Acer.

Guida rapida Acer LCD monitor (QSG)

Nota: Cavi schermati

Dichiarazione di conformità

Noi,

Acer Incorporated

Dichiariamo sotto la nostra esclusiva responsabilità che il prodotto:

Prodotto: Monitor LCD

Marchio depositato: Acer

Numero del modello: VA190HQ

Numero SKU: VA190HQxxxxxx

Al quale si riferisce la presente dichiarazione è conforme al relativo standard o ad altri documenti di standardizzazione:

EN55022:2010 Classe B; EN55024:2010 EN61000-3-2:2006+A1:2009+A2:2009, Classe D EN61000-3-3:2008 EN60950-1:2006+A11:2009+A1:2010+A12:2011 Regolamento (CE) N. 1275/2008; EN 50564:2011; IEC 62301:2011 EN50581:2012

Con la presente dichiariamo che il suddetto prodotto è conforme ai requisiti essenziali e alle altre disposizioni applicabili della Direttiva EMC 2004/108/CE, Direttiva sulla bassa tensione 2006/95/CE, Direttiva RoHS 2011/65/CE e Direttiva 2009/125/CE con riguardo allo stabilire un framework per le impostazioni dei requisiti di ecodesign per i prodotti legati all'energia.

L'anno di inizio applicato è marchiato CE 2015.

RU Jan/Responsabile senior Regolazione, Acer Inc.

Dec. 15, 2015

Data
