ยี่ห้อ	Acer
รุ่น	VA190HQ
ประเภทผลิตภัณฑ์	จอภาพ LCD
ขนาดหน้าจอ	18.5 นิ้ว (47 ซม.)
ความละเอียดสูงสุด	1366 x 768 @ 60 Hz
เทคโนโลยี	TFT-LCD สี (TN)
ความสว่าง	200 cd/m² (ปกติ)
อัตราคอนทราสต์	10000000:1 สูงสุด (ACM)
เวลาตอบสนอง	5 มิลลิวินาที
มุมมองภาพ	90° แนวนอน, 65° แนวตั้ง (CR=10)
สีที่แสดง	16.7 ล้านสี
ขั้วต่ออินพุต	D-Sub (VGA), DVI-D 24 พิน (รุ่นอินพุตคู่)
ลำโพง	1 W x 2 (มีให้เลือกในบางรุ่น)
พลังงานขณะใช้งาน	13.5 วัตต์ ปกติ
พลังงานขณะสแตนด์บาย	0.45 วัตต์ ปกติ
พลังงานขณะปิดเครื่อง	0.35 วัตต์ ปกติ
แหล่งจ่ายไฟ	100-240 โวลต์, 50/60 Hz
ขนาด (กว้าง x สูง x ลึก)	441 x 353 x 197 มม.
น้ำหนักสุทธิ	2.68 กก.
การเอียง	-5° ถึง +20°
ฐานถอดได้	ใช่
Plug & Play	VESA DDCCI/DDC2B
ฟังก์ชัน OSD	คอนทราสต์, ความสว่าง, ตำแหน่ง, อุณหภูมิสี, ภาษา ฯลฯ
อุณหภูมิการทำงาน	5 ถึง 35 องศาเซลเซียส
ความชื้นขณะทำงาน	10 ถึง 85%

คำถามที่พบบ่อย - VA190HQ ACER

จะเชื่อมต่อจอภาพกับคอมพิวเตอร์อย่างไร?

ปิดจอภาพและคอมพิวเตอร์ เสียบสายวิดีโอ (VGA หรือ DVI) เข้ากับพอร์ตที่ตรงกัน เสียบสายไฟของจอภาพ เปิดจอภาพก่อน แล้วจึงเปิดคอมพิวเตอร์ ใช้ปุ่ม Input เพื่อเลือกแหล่งสัญญาณหากจำเป็น

จะทำความสะอาดหน้าจอ LCD อย่างไร?

ปิดจอภาพและถอดปลั๊กไฟ ใช้ผ้านุ่มชุบน้ำหมาดๆ เล็กน้อยกับน้ำยาทำความสะอาดที่ไม่มีตัวทำละลาย ห้ามฉีดของเหลวลงบนหน้าจอโดยตรง และห้ามใช้ผลิตภัณฑ์ที่มีแอมโมเนียหรือแอลกอฮอล์

จะทำอย่างไรถ้าหน้าจอแสดง 'No Signal'?

ตรวจสอบว่าสายวิดีโอเสียบแน่นทั้งสองด้าน ตรวจสอบว่าคอมพิวเตอร์เปิดอยู่ กดปุ่ม Input เพื่อสลับระหว่างแหล่ง VGA และ DVI หากปัญหายังคงอยู่ ให้ลองใช้สายอื่นหรือคอมพิวเตอร์เครื่องอื่น

จะปรับการตั้งค่าการแสดงผลอย่างไร?

กดปุ่ม MENU เพื่อเปิด OSD ใช้ปุ่ม + และ - เพื่อนำทางและเลือกตัวเลือก เช่น ความสว่าง คอนทราสต์ ตำแหน่ง อุณหภูมิสี ฯลฯ กด MENU อีกครั้งเพื่อยืนยัน

สีของไฟแสดงสถานะหมายถึงอะไร?

ไฟสีฟ้าหมายถึงจอภาพเปิดอยู่ ไฟสีส้มหมายถึงโหมดสแตนด์บายหรือโหมดประหยัดพลังงาน หากไฟดับแสดงว่าจอภาพปิดอยู่

จะเปิดใช้งานโหมดประหยัดพลังงานอย่างไร?

จอภาพจะเข้าสู่โหมดสแตนด์บาย (0.45 วัตต์) โดยอัตโนมัติเมื่อตรวจไม่พบสัญญาณ คุณสามารถปิดจอภาพด้วยปุ่มเปิด/ปิดเพื่อปิดเครื่องสนิท (0.35 วัตต์) ไม่จำเป็นต้องตั้งค่าเพิ่มเติม

สามารถติดจอภาพเข้ากับผนังได้หรือไม่?

จอภาพมาพร้อมฐานที่ถอดออกได้ มีรูยึด VESA (ไม่ได้ระบุ แต่โดยทั่วไปคือ 100x100 มม.) โปรดดูคู่มือสำหรับข้อมูลจำเพาะที่แน่นอนของขายึดผนัง

ฟังก์ชัน ACM คืออะไร?

ACM (Acer eColor Management) เป็นฟังก์ชันที่ปรับคอนทราสต์และความสว่างโดยอัตโนมัติตามเนื้อหาที่แสดง คุณสามารถเปิดหรือปิดได้ผ่านเมนู OSD เพื่อปรับปรุงประสบการณ์การรับชม

จะรีเซ็ตจอภาพเป็นค่าเริ่มต้นจากโรงงานอย่างไร?

เข้าไปที่เมนู OSD โดยกด MENU เลือกตัวเลือก คืนค่า (หรือ Reset) แล้วยืนยัน การดำเนินการนี้จะคืนค่าการตั้งค่าเริ่มต้น

ทำไมภาพจึงเบลอหรือผิดรูป?

ตรวจสอบว่าความละเอียดถูกตั้งเป็นความละเอียดจริง (1366 x 768) ใช้ปุ่ม AUTO เพื่อปรับภาพอัตโนมัติ (สำหรับอินพุตแอนะล็อก) ตรวจสอบด้วยว่าสายวิดีโอไม่เสียหาย

คู่มือผู้ใช้ VA190HQ ACER

จอภาพ LCD

VA190HQ

คู่มือเริ่มต้นใช้งานด่วน (QSG) สำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณมีพิกัดไฟฟ้าที่เหมาะสมกับไฟ AC ที่มีอยู่ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบา ๆ
4. ห้ามฉีดหรือเทของเหลวใด ๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง
5. กรุณาอย่าใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์กับหน้าจอ LCD หรือตัวเครื่อง
6. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
7. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การให้จอภาพสัมผัสกับฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
8. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้จอภาพเสียหายถาวร
9. อย่าถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมทุกประเภทควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
10. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิ -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวร
11. ให้ถอดปลั๊กจอภาพทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาตหากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
12. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย
13. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพโดนฝน
14. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำฐานจอภาพออกจากบรรจุภัณฑ์และวางบนพื้นผิวที่มั่นคงและได้ระดับ
2. นำจอภาพออกจากบรรจุภัณฑ์
3. ติดตั้งขาตั้งจอภาพเข้ากับฐาน
4. ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับแขนขาตั้งจอภาพแล้ว (สำหรับบางรุ่น)
5. ยึดฐานเข้ากับแขนขาตั้งจอภาพโดยหมุนสกรูโดยใช้แท็บในตัวหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพของคุณเข้ากับคอมพิวเตอร์

1. ปิดจอภาพของคุณและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสายวิดีโอ

a. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสายดิจิทัล (เฉพาะรุ่นที่มีอินพุตคู่)

a. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อปลายด้านหนึ่งของสาย DVI 24 พินเข้ากับด้านหลังของจอภาพ และเชื่อมต่อปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีอินพุตเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพของคุณเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

No.	Icon	Item	Description
1, 2		Power button/indicator	Turns the monitor on/off. Blue indicates power on. Amber indicates standby/power saving mode.
3	Input	Input button	Press to toggle input sources.
4	+ -	Volume button	Press to activate the volume sliding scale.
5	MENU	OSD functions	Press to view the OSD. Press again to enter a selection in the OSD.
6	AUTO	Auto adjust button/Exit	If the OSD is active, press Auto to exit the OSD. Once the OSD is inactive, press Auto and the monitor will automatically optimize the display position, focus, and clock of your display.
7	e	Empowering key	Press the Empowering Key to open the Acer eColor Management OSD and access the scenario modes.

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าปฏิบัติตามข้อกำหนดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อกำหนดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งโดยเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์และเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากวงจรที่เครื่องรับเชื่อมต่ออยู่ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของ EMC Directive 2004/108/EC, Low Voltage Directive 2006/95/EC, RoHS Directive 2011/65/EU และ Directive 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัดคลาส B เท่านั้นที่อาจเชื่อมต่อกับอุปกรณ์นี้ การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ซึ่งได้รับจาก Federal Communications Commission ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนด Part 15 ของกฎ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้การทำงานไม่เป็นไปตามที่ต้องการ

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์เสียโดยผู้ใช้ในครัวเรือนส่วนตัวในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบนบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ต้องไม่ทิ้งรวมกับขยะในครัวเรือนอื่นๆ ของคุณ แต่คุณมีหน้าที่กำจัดอุปกรณ์เสียของคุณโดยส่งมอบให้กับจุดรวบรวมที่กำหนดสำหรับการรีไซเคิลขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การเก็บรวบรวมและการรีไซเคิลอุปกรณ์เสียของคุณแยกต่างหากเมื่อกำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและทำให้มั่นใจว่าอุปกรณ์นั้นถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถทิ้งอุปกรณ์เสียเพื่อรีไซเคิล โปรดติดต่อสำนักงานเทศบาลในพื้นที่ของคุณ บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD Panel	Driving System	TFT Color LCD
	Size	18.5" (47 cm)
	Pixel Pitch	0.3 mm (H) x 0.3 mm (V)
	Brightness	200 cd/m2 (Typical)
	Contrast	10000000:1 Max (ACM)
	Viewable Angle	90° (H) 65° (V) (CR=10)
	Response Time	5 ms
	Panel Type	TN
	Video	R, G, B Analog Interface
	H-Frequency	30 kHz - 80 kHz
	V-Frequency	55 - 75 Hz
Display Colors		16.7 Million
Dot Clock		85.5 MHz
Maximum Resolution		1366 x 768 @ 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Power Consumption (at 200 nits)	On Mode	13.5 W (Typical)
	Sleep Mode	0.45 W (Typical)
	Off Mode	0.35 W (Typical)
Input Connector		D-Sub DVI-D 24 pin (Only Dual-Input Model)
Input Video Signal		Analog: 0.7 Vp-p (standard), 75 OHM, Positive Digital signal (Only Dual-Input Model)
Speakers		1 W x 2 (Only Audio-Input Model) (Optional)
Maximum Screen Size		Horizontal: 410 mm Vertical: 230 mm
Power Source		100-240 V, 50/60 Hz
Environmental Considerations		Operating Temp: 5° to 35°C Storage Temp: -20° to 60°C Operating Humidity: 10% to 85%
Dimensions		441 (W) x 353 (H) x 197 (D) mm
Weight (N. W.)		2.68 kg (net)
Mechanism Specifications		Tilt: -5° to +20° Swivel: No Height adjustment: No Pivot: No Detachable foot stand: Yes
External Controls	Switch/Buttons	Power Button	MENU/ENTER
		Input	Auto/Exit
		Volume	E(Empowering) Key
	Functions	Contrast	OSD Position
		Brightness	OSD Timeout
		Focus	Auto Configuration (only Analog input model)
		Clock	Wide Mode (Full/Aspect)
		H. Position	ACM On/Off
		V. Position	Input Signal Selection (only Dual input model)
		(Warm) Color	DDC/CI On/Off
		(Cool) Color	Display Information
		RGB Color Temperature	Reset
		Language	Exit
All specifications are subject to change without notice.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

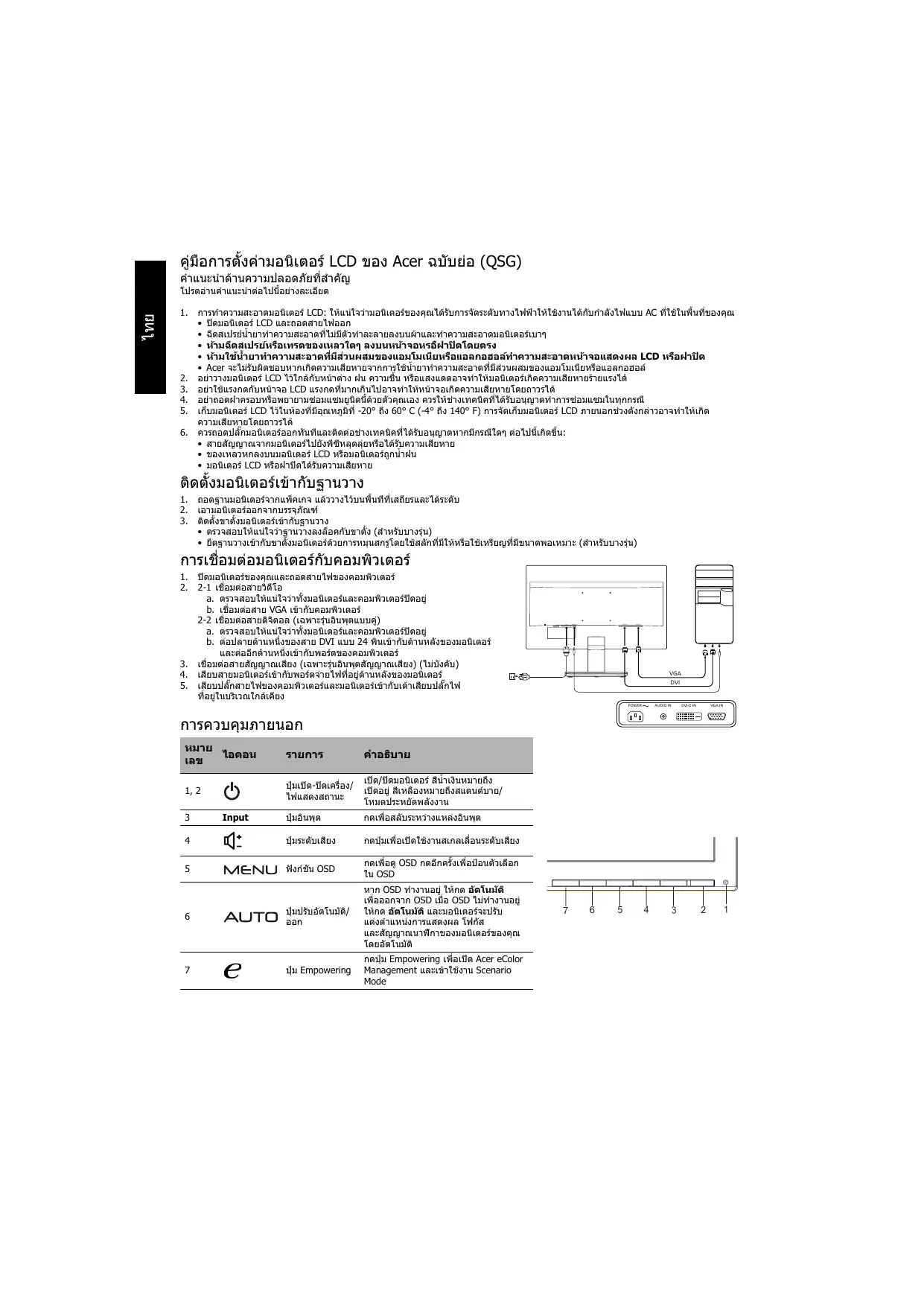

คู่มือการใช้งานฉบับย่อสำหรับจอภาพ LCD Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณใช้พลังงานไฟฟ้าที่เหมาะสมกับไฟ AC ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่กัดกร่อนลงบนผ้า แล้วเช็ดหน้าจออย่างเบามือ ห้ามฉีดหรือทำของเหลวหกใส่หน้าจอหรือหลอดโดยตรง
4. กรุณาอย่าใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์ใดๆ บนจอแสดงผล LCD หรือหลอด
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์ใดๆ
6. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง จอภาพที่โดนฝน ความชื้น หรือแสงแดดอาจได้รับความเสียหายอย่างรุนแรง
7. อย่ากดที่หน้าจอ LCD การกดแรงเกินไปอาจทำให้หน้าจอเสียหายถาวร
8. อย่าถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมทุกครั้งต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวร
10. ถอดจอภาพออกทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาตหากเกิดสถานการณ์ต่อไปนี้:
11. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ถูกตัดหรือเสียหาย
12. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพโดนฝน จอภาพ LCD หรือหลอดเสียหาย

การติดตั้งจอภาพเข้ากับขาตั้ง

1. นำขาตั้งจอภาพออกจากกล่อง และวางบนพื้นที่ทำงานที่มั่นคงและได้ระดับ
2. นำจอภาพออกจากกล่อง
3. ติดตั้งแขนรองรับจอภาพเข้ากับขาตั้ง
4. ตรวจสอบให้แน่ใจว่าขาตั้งล็อกเข้ากับแขนรองรับจอภาพแล้ว (สำหรับบางรุ่น)
5. ขันสกรูที่ขาตั้งเข้ากับแขนรองรับจอภาพ โดยใช้ไขควงหรือเหรียญที่เหมาะสมหมุนสกรูให้แน่น (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อสายวิดีโอ

a. ตรวจสอบให้แน่ใจว่าปิดไฟที่จอภาพและคอมพิวเตอร์แล้ว

b. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสายดิจิทัล (เฉพาะรุ่นที่มีอินพุตคู่) a. ตรวจสอบให้แน่ใจว่าปิดไฟที่จอภาพและคอมพิวเตอร์แล้ว b. เชื่อมต่อปลายด้านหนึ่งของสาย DVI 24 พินเข้ากับด้านหลังของจอภาพ และเชื่อมต่อปลายอีกด้านเข้ากับพอร์ตที่คอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีอินพุตเสียง) (ไม่บังคับ)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่ใกล้ที่สุด

การควบคุมภายนอก

No.	Ikon	Item	Deskripsi
1, 2		Tombol daya/indikator	Menghidupkan dan mematikan monitor. Biru berarti mencapa/Kuning berarti siaga/mode hemat daya.
3	Input	Tombol Input	Tekan untuk beralih sumber input.
4	+	Tombol Volume	Tekan untuk mengaktifkan skala geser volume.
5	MENU	Fungsi OSD	Tekan untuk menampilkan OSD. Tekanerti untuk memasukkan pilihan di OSD.
6	AUTO	Tombol atur otomatis/Keluar	Jika OSD aktif, tekan Otomatis untuk keluar hari OSD. Setelah OSD tidak aktif, tekan Otomatis dan secara otomatis monitor akan Mengoptimalkan posisi layar, fokus, dan jam di layar.
7	e	Tombol Empowering	Tekan tambol Empowering untuk membruka Acer eColor Management OSD untuk mengakses mode skenario.

ประกาศเกี่ยวกับข้อบังคับและความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าเป็นไปตามข้อกำหนดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามมาตรา 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เพียงพอจากการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย

อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยมาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่บนวงจรที่แตกต่างจากที่เครื่องรับใช้
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องใน EMC Directive 2004/108/EC, Low Voltage Directive 2006/95/EC, RoHS Directive 2011/65/EU และ Directive 2009/125/EC

ข้อควรระวัง:

เพื่อป้องกันความเสียหายต่อจอภาพ อย่ายกจอภาพโดยจับที่ฐาน

ข้อควรระวัง: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่น ๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

ข้อควรระวัง: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองและเป็นไปตามขีดจำกัด Class B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใด ๆ ที่ไม่ได้รับอนุญาตอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์การใช้งานที่ผู้ใช้ได้รับจากการรับรองของ Federal Communications Commission ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามมาตรา 15 ของกฎระเบียบ FCC การใช้งานต้องเป็นไปตามเงื่อนไขต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

ข้อควรระวัง: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์โดยผู้ใช้ในสถานที่ทิ้งขยะส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้ซึ่งปรากฏบนผลิตภัณฑ์หรือบรรจุภัณฑ์ ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่น ๆ คุณมีหน้าที่กำจัดขยะอุปกรณ์ของคุณโดยส่งมอบให้กับศูนย์รวบรวมที่กำหนดเพื่อรีไซเคิลขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลขยะอุปกรณ์เมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและทำให้มั่นใจว่าขยะเหล่านั้นถูกรีไซเคิลในวิธีที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งเพื่อรีไซเคิล โปรดติดต่อสำนักงานท้องถิ่นในเมืองของคุณ บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Panel LCD	Sistem Penggerak		LCD Berwarna TFT
	Ukuran		18,5" (47 cm)
	Tingkat Piksel		0,3 mm (H) x 0,3 mm (V)
	Kecerahan		200 cd/m2 (Tipikal)
	Kontras		10000000:1 Max (ACM)
	Sudut yang dapat dilihat		90° (H) 65° (V) (CR=10)
	Waksi Responds		5 ms
	Tipe Panel		TN
	Video		Antarmuka Analog R, G, B
	Frekuensi H		30 kHz - 80 kHz
	Frekuensi V		55 - 75 Hz
Warna Layar			16,7 Juta
Dot Clock			85,5 MHz
Resolusi Maksimum			1366 x 768 @ 60 Hz
Plug & Play			VESA DDCCI/DDC2B
Konsumsi Daya (pada 200 nits)	Mode On		13,5 W (Tipikal)
	Mode Tidur		0,45 W (Tipikal)
	Mode Off		0,35 W (Tipikal)
Konektor Input			D-Sub DVI-D 24 pin (Hanya Model Input Ganda)
Sinyal Video Input			Analog: 0,7 Vp-p (standar), 75 OHM, Positif Sinyal digital (Hanya Model Input Ganda)
Speaker			1 W x 2 (Hanya Model Input Audio) (Opsional)
Ukuran Layar Maksimum			Horizontal: 410 mm Vertikal: 230 mm
Sumber Daya			100-240 V, 50/60 Hz
Pertimbangan Lingkungan			Suhu Pengoperasian: 5° s/d 35°C Suhu Penyimpanan: -20° s/d 60°C Kelembapan pengoperasian: 10% s/d 85%
Dimensi			441 (P) x 353 (L) x 197 (T) mm
Berat (N. W.)			2,68 kg (net)
Spesifikasi Mekanis			Kemiringan: -5° s/d +20° Pemutaran: Tidak Penesuaiian ketinggian: Tidak Pivot: Tidak Kaki penyangga lepas-pasang: Ya
Kontrol Eksternal	Tombol		Tombol Daya Input Volume	MENU/ENTER Otomatis/Keluar Tombol E (Empowering)
	Fungsi		Kontras Kecerahan Fokus Jam Posisi H. Posisi V. Warna (Hangat) Warna (Dingin) Suhu Warna RGB Bahasa	Posisi OSD Waktu Mati OSD Konfigurasi Otomatis (hanya model input Analog) Mode Lebar (Penuh/Aspek) ACM On/Off Pilihan Sinyal Input (hanya mode input Ganda) DDC/CI On/Off Informasi Display Reset Keluar
Semua spefifikasi dapat berubah sewaku-waktu tanpa pemberitahunan.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

Acer-LCD-Monitor - Kurzanleitung (QSG)

คำเตือนด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำเตือนต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าเครื่องสามารถใช้กับแรงดันไฟฟ้าที่มีในภูมิภาคของคุณได้
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจออย่างระมัดระวัง
4. ห้ามฉีดหรือเทของเหลวลงบนจอภาพหรือตัวเครื่องโดยตรง ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง หากจอภาพถูกฝน ความชื้น หรือแสงแดด อาจได้รับความเสียหายอย่างรุนแรง
7. อย่ากดดันบนหน้าจอ LCD แรงเกินไป เพราะอาจทำให้หน้าจอเสียหายถาวรได้
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตเป็นผู้ดำเนินการซ่อมบำรุงเท่านั้น
9. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C หากเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
10. ถอดปลั๊กไฟของจอภาพทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
11. สายสัญญาณระหว่างจอภาพกับคอมพิวเตอร์ชำรุดหรือเสียหาย
12. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
13. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำฐานจอภาพออกจากบรรจุภัณฑ์และวางบนพื้นผิวที่มั่นคงและเรียบ
2. นำจอภาพออกจากบรรจุภัณฑ์
3. ติดตั้งขายึดฐานจอภาพเข้ากับฐาน
4. ตรวจสอบให้แน่ใจว่าฐานยึดติดกับขายึดฐานอย่างแน่นหนา (ในบางรุ่น)
5. ยึดฐานเข้ากับขาตั้งจอภาพโดยหมุนสกรูด้วยเครื่องมือหรือเหรียญที่เหมาะสม (ในบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสายดิจิทัล (เฉพาะรุ่นที่มีอินพุตคู่)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย DVI 24 พินเข้ากับด้านหลังของจอภาพ และปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีอินพุตเสียง) (ไม่บังคับ)
2. เชื่อมต่อสายไฟของจอภาพเข้ากับช่องจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

Nummer	Symbol	Funktion	Beschreibung
1, 2		Ein-/Aus-Taste/ Betriebsanzeige	Ein/Aus des Monitors. Blau zeit Betrieb an. Gelb besteht Standby-/Energiesparmodus an.
3	Input	Eingangstaste	Drücken, um zwischen den Eingangsquellen zu wechseln.
4		Lautstärketaste	Drücken, um die Skala zur Lautstärkeauswahl zu aktivieren.
5	MENU	OSD-Funktionen	Drücken, um das OSD-MENU anzuzeigen. Erneut drücken, um eine Auswahl im OSD-MENU zu treffen.
6	AUTO	Taste zum automatischen Anpassen/ Beenden	Drücken Sie bei aktivem OSD-MENU die Taste Auto, um das OSD-MENU zu verlassen. Sobald das OSD-MENU inaktiv ist, drücken Sie die Targe Auto und der Monitor optimiert automatisch die Position, den Fokus und die Uhr Ihr Bildschirms.
7	e	Empowering- Taste	Drücken Sie die Empowering-Taste, um das Acer eColor Management-OSD-MENU zu öffnen und auf die Szenario Modes zuzugreifen.

ข้อกำหนดและคำเตือนด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของข้อบังคับ FCC ขีดจำกัดเหล่านี้มีไว้เพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนในการติดตั้งในพื้นที่ที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และอาจแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนการสื่อสารทางวิทยุ

ยังไม่มีการรับประกันว่าจะไม่เกิดการรบกวนในการติดตั้งบางอย่าง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการเปิดและปิดอุปกรณ์ ผู้ใช้สามารถลองแก้ไขการรบกวนโดยใช้มาตรการหนึ่งหรือหลายอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ และเชื่อมต่ออุปกรณ์เข้ากับเต้ารับในวงจรไฟฟ้าที่แตกต่างจากวงจรที่เครื่องรับเชื่อมต่ออยู่
• ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2004/108/EC คำสั่งแรงดันต่ำ 2006/95/EC คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

หมายเหตุ:

ห้ามยกจอภาพโดยจับที่ด้านล่าง เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่เป็นไปตามขีดจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์ได้ การเชื่อมต่ออุปกรณ์ต่อพ่วงที่ไม่เป็นไปตามขีดจำกัดเหล่านี้อาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิต อาจทำให้สิทธิ์การใช้งานที่ Federal Communications Commission มอบให้แก่ผู้ใช้สำหรับผลิตภัณฑ์นี้หมดอายุลง

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎระเบียบ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ไฟฟ้าของผู้ใช้ในครัวเรือนในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป เป็นความรับผิดชอบของคุณที่จะนำอุปกรณ์เก่าไปส่งที่จุดรับคืนเพื่อรีไซเคิลและกำจัดอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์เก่าหลังหมดอายุการใช้งานช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการนำกลับมาใช้ใหม่ที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับจุดรับคืนอุปกรณ์เก่า โปรดติดต่อเทศบาลของคุณ หน่วยงานกำจัดขยะในท้องถิ่น หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะทางเทคนิค

LCD-Bildschirm	System	TFT-LCD-Farbbildschirm
	GröBe	18,5" (47 cm)
	Pixelabstand	0,3 mm (H) x 0,3 mm (V)
	Helligkeit	200 cd/m2(typisch)
	Krontrast	100000000:1 Max. (ACM)
	Einsehbarer Winkel	90° (H) 65° (V) (CR = 10)
	Reaktionszeit	5 ms
	Bildschirmtyp	TN
	Video	R, G, B analoge Schnittstelle
	H-Frequency	30 - 80 kHz
	V-Frequency	55 - 75 Hz
Displayfarben		16,7 Millionen
Pixelfrequenz		85,5 MHz
Maximale Auflösung		1366 x 768 bei 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Stromverbrauch (bei 200 cd/m2)	Eingeschaltet	13,5 W (typisch)
	Ruhemodus	0,45 W (typisch)
	Ausgeschaltet	0,35 W (typisch)
Eingangsbuchse		D-Sub DVI-D 24-polig (nur Modelle mit Dualeingang)
Eingangsvideosignal		Analog: 0,7 Vp-p (Standard), 75 OHM, Positiv Digitalis Signal (nur Modelle mit Dualeingang)
Lautspricher		1 W x 2 (nur Modelle mit Audioeingang) (optional)
Maximale Bildschirmgroße		Horizontal: 410 mm Vertikal: 230 mm
Stromquelle		100 - 240 V, 50/60 Hz
Umgebungsbedingungen		Betriebstemperatur: 5 bis 35 °C Lagertemperatur: -20 bis 60 °C Luftfeuchtigkeit bei Betrieb: 10 % bis 85 %
Abmessungen		441 x 353 x 197 mm (B x H x T)
Gewicht (netto)		2,68 kg (netto)
Datum zur Mechanik		Neigung: -5° bis +20° Schwenken: Nein Höheneinstellung: Nein Drehgelenk: Nein Abnehmbarer Standfuß: Ja
Externe Bedienelemente	Schalter/Tasten	Ein-/Aus-Taste Eingang Laustärke	MENÜ/EINGABE Automatisch/Beenden E(mowering)-Taste
	Funktionen	Kontrast Helligkeit Fokus Takt H. Position V. Position (Warm) Farbe (Kalt) Farbe RGB-Fartheta. Sprache	OSD-Position OSD-Dauer Autom. Abgl. (nur Modelle mit analogem Eingang) Bildformate (Vollbild/Aspect) ACM Ein/Aus Auswahl des Eingangssignals (nur Modelle mit Dualeingang) DDC/CI Ein/Aus Displayinformationen Rücksetzen Beenden
Alle technischen Daten können sich ohne Vorankündigungändern.

คู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณมีอยู่ในเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานจอภาพ LCD ของ Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอจอภาพ LCD: ตรวจสอบให้แน่ใจว่าพารามิเตอร์ทางไฟฟ้าของจอภาพอนุญาตให้ใช้งานกับกระแสไฟฟ้าสลับที่มีอยู่ในสถานที่ของคุณ
2. ปิดจอ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดชนิดไม่ละลายน้ำลงบนผ้า แล้วเช็ดหน้าจออย่างระมัดระวัง
4. ห้ามฉีดหรือพ่นของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง กรุณาอย่าใช้ผลิตภัณฑ์ทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้ผลิตภัณฑ์ทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. ห้ามวางจอ LCD ใกล้ช่องระบายอากาศ การที่จอสัมผัสกับฝน ความชื้น หรือแสงแดดอาจทำให้จอเสียหายอย่างรุนแรง
7. ห้ามกดทับบนหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมเครื่องด้วยตนเอง การซ่อมแซมใดๆ ควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บจอ LCD ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) หากเก็บจอ LCD ในสถานที่ที่มีอุณหภูมิสูงหรือต่ำเกินไป อาจทำให้จอเสียหายถาวร
10. ถอดปลั๊กจอทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
11. สายสัญญาณจากจอไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย
12. มีของเหลวหกใส่จอ LCD หรือจอถูกฝน
13. จอ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอเข้ากับฐาน

1. นำฐานจอออกจากบรรจุภัณฑ์ และวางบนพื้นที่ทำงานที่มั่นคงและได้ระดับ
2. นำจอออกจากบรรจุภัณฑ์
3. ประกอบแขนรองรับจอเข้ากับฐาน
4. ตรวจสอบให้แน่ใจว่าฐานยึดติดกับแขนรองรับจอ (สำหรับบางรุ่น)
5. ในการยึดฐานเข้ากับแขนรองรับจอ ให้หมุนสกรูด้วยเครื่องมือที่เหมาะสมหรือเหรียญที่มีขนาดเหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอกับคอมพิวเตอร์

1. ปิดจอและถอดสายไฟออกจากคอมพิวเตอร์
2. 2-1 เชื่อมต่อสายวิดีโอ

a. ตรวจสอบให้แน่ใจว่าทั้งจอและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสายดิจิทัล (เฉพาะรุ่นที่มีอินพุตคู่)

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย DVI 24 พินเข้ากับด้านหลังของจอภาพ และเชื่อมต่อปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

1. เชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นที่มีอินพุตเสียง) (ไม่บังคับ)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตที่ด้านหลังของจอภาพ
3. เชื่อมต่อสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

N.°	Icono	Elemento	Descripción
1,2		Indicador/Botón de enc羧ado	Apaga o enciende el monitor. El color azul indica que está enc羧ido. El color ámbár indica el modo de espera/ahorro de energia.
3	Input	Botón de entrada	Pulse para pagar entre las fuentes de entrada.
4	+	Botón de volumen	Pulse paraactivar la escalade插座able de volumen.
5	MENU	Funciones de OSD	Pulse para ver el OSD. Vuela a pulsar para realizar una selección en el OSD.
6	AUTO	Botón Ajuste automático/Salir	Si el OSD está activo, pulse Automático para salir del OSD. Una vez que está inactivo el OSD, pulse Automático y el monitor optimizará automatistically la posición, la nitidez y el reloj de la pantalla.
7	e	Tecla Empowering	Pulse la tecla Empowering para abrir el OSD de Acer eColor Management y acceder a los Scenario Modes.

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศของ FCC

อุปกรณ์นี้ได้รับการทดสอบและยืนยันว่าเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎระเบียบ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยวิธีใดวิธีหนึ่งต่อไปนี้:

• เปลี่ยนทิศทางของเสาอากาศรับสัญญาณหรือย้ายไปที่อื่น
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากวงจรที่เครื่องรับเชื่อมต่ออยู่
• ปรึกษาผู้จัดจำหน่ายหรือช่างเทคนิคที่มีประสบการณ์ด้านวิทยุและโทรทัศน์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่า จอภาพ LCD นี้เป็นไปตามข้อกำหนดและบทบัญญัติที่เกี่ยวข้องของคำสั่ง EMC 2004/108/EC, คำสั่งแรงดันต่ำ 2006/95/EC, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC ที่เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

คำเตือน:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อกับอุปกรณ์คอมพิวเตอร์ต้องใช้สายเคเบิลที่มีฉนวนหุ้ม เพื่อให้เป็นไปตามข้อบังคับ EMC

คำเตือน: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วงที่ได้รับการรับรอง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่เป็นไปตามขีดจำกัด Class B เท่านั้นที่ควรเชื่อมต่อกับอุปกรณ์นี้ หากใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรอง อาจเกิดการรบกวนในการรับสัญญาณวิทยุและโทรทัศน์ได้

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์ตามที่ได้รับอนุญาตจากคณะกรรมการการสื่อสารกลางแห่งสหพันธรัฐเป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎระเบียบ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ชาวแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ล้าสมัยโดยผู้ใช้ในบ้านส่วนตัวในสหภาพยุโรป

การปรากฏของสัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์บ่งบอกว่าไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป ผู้ใช้มีหน้าที่นำอุปกรณ์ที่ล้าสมัยไปทิ้งที่จุดรับทิ้งที่กำหนดไว้สำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การรีไซเคิลและการเก็บแยกอุปกรณ์ที่ล้าสมัยเมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลในวิธีที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับวิธีการนำอุปกรณ์ที่ล้าสมัยไปรีไซเคิล โปรดติดต่อเทศบาลในพื้นที่ บริการกำจัดขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Panel LCD	Sistema de conducccion	Pantalla LCD TFT en color
	Tamaño	18,5" (47 cm)
	Distancia entre pixeles	0,3 mm (horizontal) x 0,3 mm (vertical)
	Brillo	200 cd/m2 (tipico)
	Contraste	100000000:1 Max. (ACM)
	Ángulo de visión	90° (horizontal) 65° (vertical) (CR=10)
	Tiempo de respuesta	5 ms
	Tipo de panel	TN
	Video	Interfaz analógica R, G, B
	Frecuencia H	30 kHz - 80 kHz
	Frecuencia V	55 - 75 Hz
Colores de la pantalla		16,7 millones
Reloj de punto		85,5 MHz
Resolución máximo		1366 x 768 a 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Consumo de energia (a 200 unidades)	Modo encendido	13,5 W (tipico)
	Modo de suspensión	0,45 W (tipico)
	Modo apagado	0,35 W (tipico)
Conectar de entrada		D-Sub DVI-D de 24 clavijas (solo el Modelo de entrada dual)
Señal de entrada de video		Analogica: 0,7 Vp-p (estándar), 75 ohmios, positiva Señal digital (solo el Modelo de entrada dual)
Altavoces		1 W x 2 (Solo modelos de entrada de audio) (Optional)
Tamaño máximo de pantalla		Horizontal: 410 mm Vertical: 230 mm
Fuente de alimentación		100-240 V, 50/60 Hz
Consideraciones ambientales		Temperatura de funciona bajo: de 5° a 35°C Temperatura de almacenimiento: de -20° a 60°C Humedad de funciona bajo: entre el 10% y el 85%
Dimensiones		441 (ancho) x 353 (alto) x 197 (diagonal) mm
Peso (peso neto)		2,68 kg (neto)
Especillas de funciona bajo		Inclínación: de -5° a +20° Giro: No Ajuste de alta: No Pivote: No Soporte extraible: Si
Controles externos	Interruptor/Botones	Botón de encendido Entrado Volumen Contraste Brillo Nitidez Reloj H. Posición V. Posición Color (Cálico) Color (Frio) Temperatura de color RGB Idioma Salida
Todas las specifications están susjetas a Cambiosis sin avis lo previo.

คุณสามารถค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานฉบับย่อ (QSG) – จอภาพ LCD Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำด้านล่างอย่างละเอียด

1. ในการทำความสะอาดหน้าจอจอภาพ LCD: ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟที่จำเป็นสำหรับจอภาพของคุณตรงกับแหล่งจ่ายไฟหลักในพื้นที่ที่คุณอยู่
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้าแล้วเช็ดหน้าจอเบาๆ
4. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยเด็ดขาด ห้ามใช้ผลิตภัณฑ์ทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้ผลิตภัณฑ์ทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
7. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
8. ห้ามถอดตัวเครื่องหรือพยายามซ่อมแซมอุปกรณ์ด้วยตัวเอง การบำรุงรักษาหรือซ่อมแซมทั้งหมดต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอภาพ LCD ที่อุณหภูมิต่ำหรือสูงเกินไปอาจทำให้จอภาพเสียหายถาวร
10. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้ ให้ถอดปลั๊กจอภาพของคุณทันทีและโทรหาช่างเทคนิคที่ได้รับอนุญาต:
11. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์ขาดหรือชำรุด
12. จอภาพมีน้ำกระเด็นใส่หรือโดนฝน
13. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. แกะฐานของจอภาพออกจากกล่องแล้ววางบนพื้นผิวที่มั่นคงและเรียบ
2. นำจอภาพออกจากบรรจุภัณฑ์
3. ติดตั้งขาจอภาพเข้ากับฐาน
4. ตรวจสอบว่าฐานยึดติดกับขาอย่างแน่นหนา (สำหรับบางรุ่น)
5. ยึดฐานเข้ากับขาของจอภาพโดยหมุนสกรูโดยใช้แถบหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพของคุณเข้ากับคอมพิวเตอร์

1. ปิดจอภาพของคุณและถอดสายไฟออกจากคอมพิวเตอร์
2. 2-1 เสียบสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ทั้งคู่

ข. เสียบสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 เสียบสายดิจิทัล (เฉพาะรุ่นที่มีช่องสัญญาณเข้าแบบคู่) ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ทั้งคู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย DVI 24 พินเข้ากับจอภาพ และปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

1. เสียบสายเสียง (เฉพาะรุ่นที่มีช่องสัญญาณเข้าเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

คำสั่งภายนอก

No	Icène	Élément	Description
1, 2		Bouton/voyant d'alimentation	Permet d'allumer et d'éteindre le moniteur. Bleu : l'appareil est allumé. Orange : mode veille/mode d'économie d'énergie.
3	Input	Bouton Entrée	Appuyez pour changer de source d'entree.
4	+	Bouton Volume	Appuyez pour activer la barre de réglage du volume.
5	MENU	Fonctions du menu à l'écran	Appuyez pour afficher le menu à l'écran. Appuyez à nouveau pour effectuer une sélection dans le menu à l'écran.
6	AUTO	Bouton de réglage auto/Quitter	Si le menu à l'écran est actif, appuyez sur Auto pour le fermer. Une fois le menu à l'écran inactif, appuyez sur Auto. Le moniteur optimisera automatiquement le cadrage, la mise au point et la fréquence de votre écran.
7	e	Touches Empowering	Appuyez sur la touche Empowering pour ouvrir le menu à l'écran Acer eColor Management et accéder aux modes scénario.

ข้อกำหนดและคำแนะนำด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามข้อกำหนดในส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งบางแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่ส่งผลต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งคุณสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ขอแนะนำให้คุณลองแก้ไขโดยใช้วิธีใดวิธีหนึ่งต่อไปนี้อย่างน้อยหนึ่งวิธี:

• ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เสียบอุปกรณ์เข้ากับเต้ารับที่อยู่บนวงจรที่แตกต่างจากวงจรที่เครื่องรับเสียบอยู่
• ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุและโทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ EC

Acer, Inc. ขอประกาศว่าอุปกรณ์นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2004/108/EC คำสั่งแรงดันไฟฟ้าต่ำ 2006/95/EC คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่น ๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

คำเตือน: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัดของคลาส B เท่านั้นที่ควรเชื่อมต่อกับอุปกรณ์นี้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุหรือโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ ซึ่งสิทธิ์ดังกล่าวได้รับจากคณะกรรมการการสื่อสารกลาง (FCC)

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของข้อบังคับ FCC การใช้งานต้องอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป ผู้ใช้จึงมีหน้าที่รีไซเคิลขยะอุปกรณ์อิเล็กทรอนิกส์นี้โดยนำส่งจุดรวบรวมขยะไฟฟ้าและอิเล็กทรอนิกส์ที่กำหนด การคัดแยก การกำจัด และการรีไซเคิลอุปกรณ์ที่ใช้แล้วแยกต่างหากจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์เหล่านี้ถูกรีไซเคิลอย่างเคารพต่อสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่กำจัดขยะอุปกรณ์ไฟฟ้า โปรดติดต่อเทศบาลท้องถิ่น หน่วยบริการจัดการขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

คุณสมบัติ

Panneau LCD	Technologie	TFT-LCD couleur
	Taille	18,5" (47 cm)
	Espacement des pixels	0,3 mm (H) x 0,3 mm (V)
	Luminosité	200 cd/m2(typique)
	Contraste	10000000:1 max. (ACM)
	Angle de vision	90° (H), 65° (V) (CR = 10)
	Temps de réponse	5 ms
	Type de panneau	TN
	Vidéo	Interface Analogique R, V, B
	Fréquence horizontal	30 kHz à 80 kHz
	Fréquence verticale	55 à 75 Hz
Couleurs affichées		16,7 millions
Fréquence		85,5 MHz
Résolution maximale		1366 x 768 à 60 Hz
Plug-and-Play		VESA DDCCI/DDC2B
Consommation électricité(à 200 nits)	Mode Marche	13,5 W (typique)
	Mode Veille	0,45 W (typique)
	Mode Arrêt	0,35 W (typique)
Connecteur d'entrée		D-SubDVI-D 24 broches (modèle à double entrée uniquement)
Signal contrôle d'entrée		Analogique : 0,7 Vp-p (standard), 75 OHM, positifSignal numérique (modèle à double entrée uniquement)
Haut-parleurs		1 W x 2 (modèle à entrée audio uniquement) (en option)
Taille maximale de l'écran		Horizontalément : 410 mmVerticalément : 230 mm
Source d'alimentation		100 à 240 V, 50/60 Hz
Conditions environnementales		Temp. de fonctionnement : 5 à 35 °CTemp. de stockage : -20 à 60 °CHumidité de fonctionnement : 10 à 85 %
Dimensions		441 (L) x 353 (H) x 197 (P) mm
Poids (net)		2,68 kg (net)
Caracteristiques mécaniques		Inclinaison : -5 à 20°Rotation : NonRéglage de la hauteur : NonPivot : NonPied amovible : Oui
Commandes externes	Commutateur/boutons	Bouton d'alimentationEntréeVolume	MENU/ENTRÉEAuto/QuitterTouche E (Empowering)
	Fonctions	ContrasteLuminositéNettoyéFréquenceH. PositionV. PositionCouleur (Claud)Couleur (Clair)Temp. Couleur RVBLangue	Position menu à l'écranDélié de l'OSDAutoréglage (modèle à entrée analogue uniquement)Mode Large (Plain écran/Aspect)ACM Allumé/ÉteinteSélection du signal d'entrée (modèle à double entrée uniquement)DDC/CI Allumé/ÉteinteInformations sur l'écranRestaurerQuitter
Les caractéristiques peuvent faire l'objet de modifications sans préavis.

คุณสามารถดาวน์โหลดคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้จากเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าค่าพิกัดทางไฟฟ้าของจอภาพเข้ากันได้กับแหล่งจ่ายไฟ AC ที่มีอยู่ในสถานที่ของคุณ
2. ปิดจอภาพ LCD และถอดปลั๊กไฟ
3. ฉีดน้ำยาทำความสะอาดชนิดไม่ละลายลงบนผ้า แล้วเช็ดหน้าจอเบา ๆ
4. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง
5. ห้ามใช้ตัวทำละลายที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
6. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้ตัวทำละลายที่มีแอมโมเนียหรือแอลกอฮอล์
7. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การโดนฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
8. ห้ามกดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
9. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องนี้ด้วยตนเอง การซ่อมแซมทั้งหมดต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
10. ติดตั้งจอภาพ LCD ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) การติดตั้งจอภาพ LCD นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
11. ถอดปลั๊กจอภาพทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาตหากเกิดเงื่อนไขต่อไปนี้:
12. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย
13. มีของเหลวรั่วไหลเข้าจอภาพ LCD หรือจอภาพถูกฝน
14. จอภาพ LCD หรือตัวเครื่องเสียหาย

การเชื่อมต่อจอภาพเข้ากับฐาน

1. นำฐานจอภาพออกจากกล่องและวางบนพื้นผิวที่เรียบและมั่นคง
2. นำจอภาพออกจากกล่อง
3. เชื่อมต่อขาตั้งจอภาพเข้ากับฐาน
4. ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งจอภาพแล้ว (สำหรับรุ่นที่เลือก)
5. ยึดฐานเข้ากับขาตั้งจอภาพโดยหมุนสกรูด้วยไขควงปากแบนหรือเหรียญที่เข้ากันได้ (สำหรับรุ่นที่เลือก)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสายดิจิทัล (เฉพาะรุ่นที่มีอินพุตคู่)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย DVI 24 พินเข้ากับด้านหลังของจอภาพ และเชื่อมต่อปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีอินพุตเสียง) (ไม่บังคับ)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เชื่อมต่อสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

N.	Icona	Elemento	Descrizione
1, 2		Pulsante/indicatore di alimentazione	Consente di accendere/speggnerile monitor. Il colore blu indica che il monitor è accesso. Il colore ambra indica che il monitor è in standby/modalità di risparmio energetico.
3	Input	Pulsante Input	Premere per scorrere le diverse opzioni di ingressso.
4	+	Pulsante Volume	Premere per attivare la Scala di scorrimento del volume.
5	MENU	Funzioni OSD	Premere per visualizzare l'OSD. Premere nuovamente per immettere una selezione nell'OSD.
6	AUTO	Pulsante di regolazione automatica/ Uscita	Se l'OSD è Attivo, premere Auto per uscire dall'OSD. Dopo aver disattivato l'OSD, premere Auto affinché il monitor ottimizzi la posizione del display, la nitidezza e l'orologio.
7	e	Tasto Empowering	Premere il tasto Empowering per aprire l'OSD Acer eColor Management e accederà a Scenario Mode.

ข้อกำหนดและคำเตือนด้านความปลอดภัย

ข้อกำหนดของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของข้อกำหนด FCC ข้อจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมจากการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุและโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือเปลี่ยนตำแหน่งเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากวงจรที่เครื่องรับเชื่อมต่ออยู่ หากต้องการความช่วยเหลือ โปรดติดต่อผู้จำหน่ายหรือช่างเทคนิคมืออาชีพด้านวิทยุและโทรทัศน์

คำประกาศความสอดคล้องของ CE

ด้วยเอกสารฉบับนี้ Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2004/108/CE คำสั่งเกี่ยวกับแรงดันไฟฟ้าต่ำ 2006/95/CE คำสั่ง RoHS 2011/65/UE และคำสั่ง 2009/125/CE ที่อ้างอิงถึงการจัดทำกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศเศรษฐกิจสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับการใช้พลังงาน

คำเตือน:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์ประมวลผลอื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อรักษาความสอดคล้องกับข้อกำหนด EMC

คำเตือน: อุปกรณ์ต่อพ่วง

สามารถเชื่อมต่อกับอุปกรณ์นี้ได้เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัดของ Class B การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การแก้ไขหรือเปลี่ยนแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ที่ได้รับจาก Federal Communications Commission ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของข้อบังคับ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์โดยผู้ใช้ส่วนตัวในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือน ดังนั้นจึงเป็นความรับผิดชอบของผู้ใช้ที่จะนำไปทิ้งที่ศูนย์รวบรวมขยะที่ได้รับอนุญาตเพื่อรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกขยะและการรีไซเคิลขยะจากอุปกรณ์เหล่านี้เมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการรีไซเคิลที่เหมาะสมเพื่อปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับศูนย์รวบรวมขยะ โปรดติดต่อสำนักงานท้องถิ่น บริการกำจัดขยะ หรือร้านค้าที่ซื้อผลิตภัณฑ์นี้

ข้อมูลจำเพาะ

Pannello LCD	Sistema di trasmissione	LCD a colori TFT
	Dimensioni	18,5" (47 cm)
	Passo del pixel	0,3 mm (O) x 0,3 mm (V)
	Luminosità	200 cd/m2 (Tipica)
	Contrasto	10000000:1 Max (ACM)
	Angolo di visualizzazione	90° (O) 65° (V) (CR=10)
	Tempo di risposta	5 ms
	Tipo di pannello	TN
	Video	Interfaccia analogica R, G, B
	Frequenza O	30 kHz - 80 kHz
	Frequenza V	55 - 75 Hz
Colori del display		16,7 millioni
Dot Clock		85,5 MHz
Risoluzione massima		1366 x 768 a 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Consumo energetico (a 200 nits)	Modalità on	13,5 W (Tipico)
	Modalità sospensione	0,45 W (Tipico)
	Modalità off	0,35 W (Tipico)
Connettore di ingresso		D-Sub DVI-D a 24 pin (solo nei modelli a doppio ingresso)
Segnale video in ingresso		Analogico: 0,7 Vp-p (standard), 75 OHM, Positivo Segnale digitale (solo nei modelli a doppio ingresso)
Altoparlanti		1 W x 2 (solo nei modelli con ingresso audio) (Opzionale)
Dimensione massiva dello schermo		Orizzontale: 410 mm Verticale: 230 mm
Fonte di alimentazione		100-240 V, 50/60 Hz
Considerazioni ambientali		Temperatura operative: Da 5° a 35 °C Temperatura di stoccardgio: Da -20° a 60 °C Umidità operativa: Da 10% a 85%
Dimensioni		441 (L) x 353 (A) x 197 (P) mm
Peso (N. W.)		2,68 kg (netto)
Specifiche meccaniche		Inclinazione: Da -5° a +20° Rotazione: no Regolazione dell'altezza: no Perno: no Piedistallo scollegabile: si
Controlli esterni	Switch/Pulsanti	Pulsante di alimentazione Input Volume Contrasto Luminosià Nitidezza Orologio O.POzione V.POzione Colore (Caldo) Colore (Freddo) Temp. Colore RGB Lingua Tuttile le specifiche sono soggetti a modifica alla preavviso. Menu/INVIO Auto/Uscita Tasto E (Empowering) Posizione OSD Intervallo OSD Autoregolazione (solo nei modelli con ingresso analogico) Schemo intero (Piano/Aspect) ACM Attiva/Spento Selezione del segnale di ingresso (solo nei modelli a doppio ingresso) DDC/CI Attiva/Spento Informazioni sul display Reset Uscita

คู่มือและเอกสารอื่นๆ ที่เกี่ยวข้องกับผลิตภัณฑ์ Acer มีอยู่ในเว็บไซต์บริการอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานจอภาพ Acer LCD (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณเหมาะกับกระแสไฟฟ้าสลับที่มีอยู่ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดปลั๊กออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้าแล้วเช็ดหน้าจออย่างเบามือ
4. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง
5. ห้ามใช้แอมโมเนียหรือน้ำยาทำความสะอาดที่มีส่วนผสมของแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่องโดยเด็ดขาด
6. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้แอมโมเนียหรือน้ำยาทำความสะอาดที่มีส่วนผสมของแอลกอฮอล์
7. วางจอภาพ LCD ไว้ใกล้หน้าต่าง การที่จอภาพต้องเผชิญกับฝน ความชื้น หรือแสงแดดอาจทำให้เกิดความเสียหายร้ายแรงได้
8. อย่ากดดันบนจอภาพ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวรได้
9. ห้ามถอดตัวเครื่องหรือพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง การบำรุงรักษาทุกประเภทต้องดำเนินการโดยช่างผู้ชำนาญ
10. เก็บจอภาพ LCD ในสถานที่ที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอภาพ LCD ไว้นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวรได้
11. ถอดปลั๊กไฟออกจากเต้ารับทันทีและติดต่อช่างผู้ได้รับอนุญาตหากเกิดสถานการณ์อย่างใดอย่างหนึ่งต่อไปนี้:
12. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย
13. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
14. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากบรรจุภัณฑ์และวางบนพื้นผิวที่มั่นคงและเรียบ
2. นำจอภาพออกจากบรรจุภัณฑ์
3. ติดตั้งขาตั้งจอภาพเข้ากับฐาน
4. ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขาตั้งจอภาพแล้ว (สำหรับบางรุ่น)
5. ยึดฐานเข้ากับขาตั้งจอภาพโดยหมุนสกรูโดยใช้แท็บในตัวหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

เชื่อมต่อจอภาพของคุณเข้ากับคอมพิวเตอร์

1. ปิดจอภาพของคุณและถอดปลั๊กคอมพิวเตอร์ออกจากเต้ารับ
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสายดิจิทัล (เฉพาะรุ่น dual)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายด้านหนึ่งของสาย DVI 24 พินเข้ากับพอร์ตของจอภาพ และเสียบปลายอีกด้านเข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นที่มีเสียง) (อุปกรณ์เสริม)
2. เชื่อมต่อสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง

ส่วนควบคุมภายนอก

Nr.	Pictogram	Item	Beschrijving
1, 2		Aan/uit-knop/indicator	Zet de monitor Aan/Uit. Blauw betekent aan. Oranje betekent stand-by/energiebesparende stand.
3	Input	Signaalknop	Druk hierop om:tussen signalen te schakelen.
4	+	Volumeknop	Druk hierop om de volumeregeling te activeren.
5	MENU	OSD-functions	Druk in om de OSD wee ter te geven. Druk nogaals in om een selectie te makein de OSD.
6	AUTO	Knop Automatisch aanpassen/Afsluiten	Als de OSD actief is, drukt u op Auto om de OSD af te sluiten. Als de OSD inactief is, drukt u op Auto en de monitor optimiseert automatisch de weergavepositie, focus en klok op uw beeldschem.
7	e	Empowering-knop	Druk op de Empowering-knop om de Acer eColor Management-OSD te openen en toegang te krijgen tot de scenariomodi.

กฎหมายและข้อกำหนดด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของข้อบังคับ FCC ข้อจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่อยู่อาศัย อุปกรณ์นี้สร้างและใช้พลังงานความถี่วิทยุ และหากไม่ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• หมุนหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เสียบอุปกรณ์เข้ากับเต้ารับที่อยู่คนละวงจรกับเครื่องรับ
• ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2004/108/EC, คำสั่งแรงดันต่ำ 2006/95/EC, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ อย่ายกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับคอมพิวเตอร์เครื่องอื่นต้องทำด้วยสายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

ประกาศ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์รับเข้า/ส่งออก เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัด Class B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้ ซึ่งได้รับจาก Federal Communications Commission (FCC) เป็นอันสิ้นสุดลง

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

ประกาศสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

การกำจัดอุปกรณ์ที่เลิกใช้งานโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบนบรรจุภัณฑ์บ่งบอกว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่นๆ เป็นความรับผิดชอบของคุณที่จะต้องนำอุปกรณ์ที่เลิกใช้งานไปส่งที่จุดรวบรวมที่กำหนดไว้สำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่เลิกใช้งาน การรวบรวมและรีไซเคิลอุปกรณ์ที่เลิกใช้งานอย่างถูกต้องช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์ของคุณจะถูกรีไซเคิลในลักษณะที่ไม่เป็นอันตรายต่อสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถนำอุปกรณ์ที่เลิกใช้งานไปรีไซเคิล โปรดติดต่อเทศบาล หน่วยงานบริการจัดการขยะในครัวเรือนที่เกี่ยวข้อง หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Lcd-panel	Aandrijsystem	TFTLCD-kleurenschem
	Grotte	18,5" (47 cm)
	Pixelgrotte	0,3 mm (H) x 0,3 mm (V)
	Helderheid	200 cd/m2 (standaard)
	Contrast	100000000:1 Max (ACM)
	Kijkhoek	90° (H) 65° (V) (CR=10)
	Reactietijd	5 ms
	Type beeldscherm	TN
	Video	R, G, B analogue interface
	Horizontale frequence	30 kHz - 80 kHz
	Verticale frequence	55 - 75 Hz
Kleuren		16,7 miljoen
Dot Clock		85,5 MHz
Maximale resolutie		1366 x 768 bij 60 Hz
Plug en play		VESA DDCCI/DDC2B
Stroomverbruik (bij 200 eenheden)	Aan	13,5 W (standaard)
	Slaapmodus	0,45 W (standaard)
	Uit	0,35 W (standaard)
Ingangsconnector		D-Sub DVI-D 24 pins (alleen Dual-model)
Ingang videosignaal		Analoog: 0,7 Vp-p (standaard), 75 OHM, positief Digitalaal signaal (alleen Dual-model)
Luidspeakers		1 W x 2 (alleen Audio-model) (optioneel)
Maximale schermgrootte		Horizontaal: 410 mm Verticalaal: 230 mm
Voedingsbron		100 - 240 V, 50/60 Hz
Milieuoverwegingen		Bedrijsttemperatuur: 5 tot 35 °C Opslagtemperatuur: -20 tot 60 °C Bedrijfsvochtigheid: 10% tot 85%
Afmetingen		441 (B) x 353 (H) x 197 (D) mm
Gewicht		2,68 kg (netto)
Specifications mechanism		Kantelen: -5° tot +20° Zwenken: Nee Verstellten hoogte: Nee Draaien: Nee Afnebmare voet: Ja
Externe bedieningselementen	Schakelaar/knuppen	Aan/Uit-knop Ingang Volume	MENU/ENTER Auto/Afsluten E(Empowering)-knop
	Functies	Contrast Helderheid Scherpstellung Klok H. positie V. positie (Warm) Kleur (Koel) Kleur RGB-kleurtemp. Taal	OSD-positie Time-out OSD Autom.configatie (alleen analogoog model) Breedbeeldmodus (Volledig/Aspect) ACM Aan/Uit Selectie ingangsignal (alleen dual-model) DDC/CI Aan/Uit Scherminformatie Opn.instellen Afsluten
Alle specificaties können zonder voorafgaande kennisgeving worden gewijzigd.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือการเริ่มต้นใช้งานจอภาพ LCD ของ Acer ฉบับย่อ (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพเสียบปลั๊กกับแหล่งจ่ายไฟ AC ที่มีอยู่ในพื้นที่ใช้งานแล้ว
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบาๆ
4. ห้ามฉีดหรือทำให้จอภาพหรือตัวเครื่องเปียกด้วยของเหลวใดๆ โดยตรง ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์ทำความสะอาดจอภาพ LCD หรือตัวเครื่อง บริษัท Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
5. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การให้จอภาพสัมผัสกับฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
6. ห้ามกดทับบนหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้จอแสดงผลเสียหายถาวร
7. ห้ามถอดฝาครอบด้านหลังออก เพราะภายในมีชิ้นส่วนที่มีแรงดันไฟฟ้าสูง การซ่อมแซมทั้งหมดควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาตเท่านั้น
8. ควรเก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บจอภาพ LCD ในอุณหภูมิที่อยู่นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวรได้
9. ถอดจอภาพออกทันทีและเรียกช่างซ่อม หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
10. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ถูกตัดหรือเสียหาย
11. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน หรือจอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพบนฐาน

1. นำฐานจอภาพออกจากบรรจุภัณฑ์และวางบนพื้นผิวที่มั่นคงและเรียบ
2. นำจอภาพออกจากบรรจุภัณฑ์
3. ติดตั้งแขนรองรับจอภาพบนฐาน
4. ตรวจสอบให้แน่ใจว่าฐานล็อกกับแขนแล้ว (สำหรับบางรุ่น) ขันฐานเข้ากับแขนรองรับจอภาพโดยใช้สกรูหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสายดิจิทัล (เฉพาะรุ่นที่มีช่อง Dual) ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายสาย DVI 24 พินด้านหนึ่งเข้ากับช่องที่ด้านหลังของจอภาพ จากนั้นเสียบปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

1. เสียบสายเสียง (เฉพาะรุ่นที่มีช่องเสียงเข้า) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับช่องจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ส่วนควบคุมภายนอก

Nr	Ikona	Nazwa	Opis
1,2	∅	Przycisk/ wskaznik zasilania	Wȩczna/wymiąca monitor. Niebieski kolor wskazuju stan zasilania. Bursztynowy kolor wskazuju tryb czuwania/oszczędania energia.
3	Input	Przycisk wejschia	Nacisć, by zmieiuć zródla sygnalu wojciego.
4	+ -	Przycisk Głowosność	Nacisć, aby wyświetność spekę ustawiania głowosnosci.
5	MENU	Funkcie menu ekranowego (OSD)	Nacisć, aby wyświetność menu ekranowe (OSD). Nacisć jestecz raz, aby zatwierdźć wybr w menu ekranowym (OSD).
6	AUTO	Przycisk Reguluj/Zakończ	Ješli aktywnye jest menu ekranowe (OSD), nacisć Auto, aby wyść z menu ekranowego (OSD). Po wymiąceniu menu OSD, nacisniecie przyciscu Auto spodwuje, są monitor automatycznie zoptymalizuJE poźycje obazu, ostrość i zegrar na ekranie.
7	e	Przycisk Empowering	Nacisć przycisk Empowering, aby otworZYc menu ekranowe (OSD) Acer eColor Management i uzysć dostęp do trybow scenariuszy.

การปรับตั้งและข้อมูลเกี่ยวกับความปลอดภัย

ข้อมูลการปฏิบัติตามข้อกำหนดของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้มีวัตถุประสงค์เพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เสียบอุปกรณ์เข้ากับเต้ารับบนวงจรไฟฟ้าที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่งความเข้ากันได้ทางแม่เหล็กไฟฟ้า 2004/108/EC คำสั่งแรงดันต่ำ 2006/95/EC คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

เพื่อให้เป็นไปตามข้อกำหนดเกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า อุปกรณ์นี้ต้องเชื่อมต่อกับอุปกรณ์คอมพิวเตอร์อื่นๆ ด้วยสายเคเบิลที่มีฉนวนป้องกันเท่านั้น

หมายเหตุ: อุปกรณ์ต่อพ่วง

อุปกรณ์นี้สามารถเชื่อมต่อกับอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่มีใบรับรองความสอดคล้องตามมาตรฐานสำหรับอุปกรณ์ Class B เท่านั้น การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่มีใบรับรองที่เหมาะสมอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้ซึ่งได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกาเป็นโมฆะ

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดในส่วนที่ 15 ของกฎระเบียบ FCC การทำงานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์ต้องสามารถรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้การทำงานผิดปกติ

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ชาวแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบนบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนอื่นๆ ผู้ใช้มีหน้าที่นำอุปกรณ์ที่ใช้แล้วไปทิ้งโดยนำส่งไปยังจุดรวบรวมที่กำหนดเพื่อนำไปรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้แล้ว การแยกทิ้งและการรีไซเคิลอุปกรณ์ที่ใช้แล้วแยกต่างหากจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการนำอุปกรณ์กลับมาแปรรูปใหม่ในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม หากต้องการข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่สามารถนำอุปกรณ์ที่ใช้แล้วไปรีไซเคิล โปรดติดต่อสำนักงานเทศบาลท้องถิ่น บริษัทกำจัดขยะในครัวเรือน หรือร้านค้าที่ซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Panel LCD	Uklad napędowy	Kolorowy wyświetlacz LCD TFT
	Rozmiar	18,5" (47 cm)
	Rozstaw pikseli	0,3 mm (w poziomie) × 0,3 mm (w pionie)
	Jasność	200 cd/m2 (typowa)
	Kontrast	Maks. 100000000:1 (ACM)
	Kąt widzenia	90° (w poziomie) 65° (w pionie) (CR=10)
	Czas reakci	5 ms
	Typ panelu	TN
	Video	Interfejs analogowy R, G, B
	Czȩstotiwość pozioma	30-80 kHz
	Cźȩstotiwość pionowa	55-75 Hz
Wyświetlane kolory		16,7 milliona
Zegar punktowy		85,5 MHz
Maksymalna roźdlęczość		1366 × 768 przy czȩstotiwość 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Pobó romy (przy 200 nitach)	Tryb wączenia	13,5 W (typowy)
	Tryb uspiemia	0,45 W (typowy)
	Tryb wymićzenia	0,35 W (typowy)
Zȩcie wejsciewo		D-Sub DVI-D 24-stykiowe (tykko model z wejsciem Dual)
Wejsciowy sygnal video		Analogowe: 0,7 Vp-p (standardowo), 75 OHM, dodatnie Sygnal cyfrowy (tykko model z wejsciem Dual)
Głowniki		1 W x 2 (tykko model z wejsciem audio) (opcjonalnie)
Maksymalny Rozmier ekranu		W poziomie: 410 mm W pionie: 230 mm
Zȩdlo zasilania		100-240 V, 50/60 Hz
Kwestie sądowiskowe		Temperatura pracy: Od 5° do 35°C Temperatura przechowyyania: Od -20° do 60°C Wilgotnosć otoczenia podczas pracy: Od 10% do 85%
Wymiary		441 (szer.) × 353 (wys.) × 197 (głę.) mm
Waga:		2,68 kg (netto)
Specyfikacja Mechanizmów		Pochylienie: Od -5° do +20° Obrot: Nie Regulacja wysokość: Nie Obrot w pionie: Nie Zdejmowalna podporka: Tak
Zewnętrzne elementy sterujuce	Przelącznik/przycisci	Przycisz krasilania Wejscie Głownićść Przycisc E (Empowering)
	Funkcjé	Kontrast Jasność Ostrość Zegar Ustaw. poz. Ustaw. pion. Cleple Kolory (Chłodne) Kolory Temperatura kolorów RGB Język Zamość
Wszystkie dane techniczne mogość uciecz zmieanie bez powiadomyia.

คำแนะนำและเอกสารอื่นๆ เกี่ยวกับผลิตภัณฑ์ Acer สามารถพบได้ในเว็บไซต์ฝ่ายสนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานด่วน (QSG) สำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. เพื่อทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพมีกำลังไฟฟ้าที่จำเป็นสำหรับการทำงานกับแหล่งจ่ายไฟ AC ที่มีอยู่ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออกจากแหล่งจ่ายไฟ
3. ฉีดน้ำยาทำความสะอาดชนิดไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดทำความสะอาดหน้าจออย่างระมัดระวัง
4. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือฝาครอบโดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์เป็นส่วนประกอบกับหน้าจอ LCD หรือฝาครอบ Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง การให้จอภาพสัมผัสกับฝน ความชื้น หรือแสงแดดอาจทำให้เกิดความเสียหายร้ายแรงได้
7. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวรได้
8. ห้ามถอดฝาครอบหรือซ่อมแซมเครื่องนี้ด้วยตนเอง เฉพาะช่างเทคนิคที่ได้รับอนุญาตเท่านั้นที่ควรทำการซ่อมแซมทุกประเภท
9. เก็บจอ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 ฟาเรนไฮต์) การเก็บจอ LCD ไว้ในห้องที่มีช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
10. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งด้านล่างนี้ ให้ถอดจอออกจากแหล่งจ่ายไฟทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต:
11. สายสัญญาณจากจอไปยังพีซีชำรุดหรือเสียหาย
12. มีของเหลวหกใส่จอ LCD หรือจอสัมผัสกับฝน
13. จอ LCD หรือฝาครอบเสียหาย

ติดตั้งจอบนฐาน

1. นำฐานของจอออกจากบรรจุภัณฑ์และวางบนพื้นที่ทำงานที่มั่นคงและได้ระดับ
2. นำจอออกจากบรรจุภัณฑ์
3. ติดตั้งแขนรองรับจอบนฐาน
4. ตรวจสอบให้แน่ใจว่าฐานเสียบเข้ากับแขนรองรับจออย่างแน่นหนา (มีเฉพาะบางรุ่น) ยึดฐานเข้ากับแขนรองรับจอโดยขันสกรูด้วยมือหรือเหรียญที่เหมาะสม (มีเฉพาะบางรุ่น)

เชื่อมต่อจอเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟออกจากคอมพิวเตอร์ของคุณ
2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่

ข. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสายดิจิทัล (เฉพาะรุ่นที่มีอินพุตคู่) ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย DVI 24 พินเข้ากับด้านหลังของจอภาพ และปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีอินพุตเสียง) (ไม่บังคับ)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่อยู่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

Número	Ícone	Item	Descrição
1, 2	#	Botão/indicador de alimentação	Liga/desliga o monitor. Azul indica alimentação ligada. Àmbar indica modo de espéra/poupança enerética.
3	Input	Botão Input	Prima para alternar entre entradas.
4	+	Botão de volume	Prima para ativar a escalá maior do volume.
5	MENU	Funções da OSD	Prima para ver a OSD. Prima novamente para introduzir uma seleção na OSD.
6	AUTO	Botão de ajuste automatico/Sair	Se a OSD estivera ativa, prima Auto para sair da OSD. quando a OSD estiver inativa, prima Auto e o monitor optimiza automaticamente a posicao da imagem, a focagem e o relógio do seu ecra.
7	e	Tecla Empowering	Prima a tepla Empowering para Abrir a OSD do Acer eColor Management e aceder aos modelos de cenário.

ข้อบังคับและคำแนะนำด้านความปลอดภัย

คำเตือนของ FCC

อุปกรณ์นี้ได้รับการทดสอบและถือว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามมาตรา 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่ไม่พึงประสงค์ในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการเปิดและปิดอุปกรณ์ ขอแนะนำให้ผู้ใช้แก้ไขโดยใช้มาตรการหนึ่งหรือหลายมาตรการต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

ตามเอกสารฉบับนี้ บริษัท Acer Inc. ขอประกาศว่า จอภาพ LCD รุ่นนี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC (ความเข้ากันได้ทางแม่เหล็กไฟฟ้า) 2004/108/CE คำสั่งอุปกรณ์แรงดันต่ำ 2006/95/CE คำสั่ง RoHS (การจำกัดการใช้สารอันตรายบางชนิด) 2011/65/EU และคำสั่ง 2009/125/CE ซึ่งกำหนดกรอบอ้างอิงสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับการใช้พลังงาน

คำเตือน:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

จำเป็นต้องเชื่อมต่ออุปกรณ์คอมพิวเตอร์อื่นๆ ทั้งหมดด้วยสายเคเบิลที่มีฉนวนหุ้ม เพื่อรักษาความสอดคล้องกับข้อบังคับ EMC

คำเตือน: อุปกรณ์ต่อพ่วง

สามารถเชื่อมต่ออุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าสอดคล้องกับขีดจำกัด Class B เข้ากับอุปกรณ์นี้เท่านั้น การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ที่ได้รับจาก FCC (คณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา) ในการใช้อุปกรณ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การทำงานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือนสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัล Class B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์โดยผู้ใช้ในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนทั่วไป แต่คุณมีหน้าที่ต้องกำจัดขยะอุปกรณ์โดยนำส่งจุดรวบรวมที่กำหนดเพื่อการรีไซเคิลขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การเก็บและรีไซเคิลขยะอุปกรณ์แยกต่างหากเมื่อกำจัดช่วยอนุรักษ์ทรัพยากรธรรมชาติ และยังเป็นหลักประกันว่าการรีไซเคิลเป็นไปเพื่อปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการนำขยะอุปกรณ์ไปรีไซเคิล โปรดติดต่อเทศบาล บริการเก็บขยะอุปกรณ์ของเทศบาล หรือร้านค้าที่ซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Painel LCD	Sistema de condução	LCD TFT a cores
	Tamanho	18,5" (47 cm)
	Distência entre pixeis	0,3 mm (H) x 0,3 mm (V)
	Luminosidade	200 cd/m2(habitual)
	Contraste	100000000:1 no max. (ACM)
	Ángulo visível	90° (H) 65° (V) (CR=10)
	Tempo de responça	5 ms
	Tipo de painel	TN
	Video	Interface analógica R, G, B
	Frequência horizontal	30 kHz - 80 kHz
	Frequência vertical	55 - 75 Hz
Cores do ecrané		16,7 milhões
Frequência de pontos		85,5 MHz
Resolução máximo		1366 x 768 a 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Consumo de energia (a 200 cd/m2)	Ligado	13,5 W (habitual)
	Modo de espera	0,45 W (habitual)
	Desligado	0,35 W (habitual)
Conetor de entrada		D-Sub DVI-D de 24 pins (apenas nos modelos com entrada dupla)
Sinal de entrada de video		Analogico: 0,7 Vp-p (padão), 75 OHM, Posivo Sinal digital (apenas nos modelos com entrada dupla)
Colunas		1 W x 2 (apenas nos modelos com entrada de audió) (optional)
Tamanho maior do ecrané		Horizontal: 410 mm Vertical: 230 mm
Alimentação		100-240 V, 50/60 Hz
Considerações ambientais		Temperatura de functimento: 5 a 35 °CEmpalho de armazenamento: -20 a 60 °CHumidade de functimento: 10 a 85%
Dimensões		441 (L) x 353 (A) x 197 (P) mm
Peso (liquido)		2,68 kg (liquido)
Especificações de mecanismos		Inclinação: Entre -5° e +20°Rotação: NãoAjuste da alterta: NãoArticuldação: NãoApoio amovivel: Sim
Comutador/botões		Botão de alimentação Input Volume Posicao do OSD Tempo limito OSD Focagem Config. Auto. (apenas em modelos com entrada analógica) Relógio Modo Panorámico (Compreto/Aspect) Posicao H. Ligar/Desligar ACM Posicao V. Selectao do sinai de entrada (apenas nos modelos com entrada dupla) (Quente) Cor Ligar/Desligar DDC/CI Informatações do ecrané Temp. cor RGB Iddioma Sair
Controles externos
Todas as espécificações estáu sujeitas a alterações sem食欲 prévio.

คุณสามารถดูคู่มือและเอกสารอื่นๆ เกี่ยวกับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานอย่างย่อสำหรับจอภาพ Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำเหล่านี้อย่างละเอียด

1. ในการทำความสะอาดจอภาพ: ตรวจสอบให้แน่ใจว่ากำลังไฟของจอภาพเหมาะสมกับแหล่งจ่ายไฟ AC ในพื้นที่ของคุณ

• ปิดจอภาพและถอดสายไฟออก ฉีดน้ำยาทำความสะอาดหรือน้ำยาที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบาๆ ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง สำหรับจอภาพ LCD หรือจอภาพแบบอื่น ห้ามใช้สารทำความสะอาดที่มีแอลกอฮอล์หรือแอลกอฮอล์ไอโซโพรพิล บริษัทจะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้สารทำความสะอาดที่มีแอลกอฮอล์หรือแอลกอฮอล์ไอโซโพรพิล
• ห้ามวางจอภาพไว้ใกล้หน้าต่าง ฝน ความชื้น หรือแสงแดดโดยตรงอาจทำให้จอภาพเสียหายอย่างรุนแรง
• ห้ามกดที่หน้าจอ แรงกดที่มากเกินไปอาจทำให้จอแสดงผลเสียหายถาวร
• ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง การซ่อมแซมใดๆ ควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
• เก็บจอภาพไว้ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C การเก็บจอภาพนอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวร
• ในกรณีต่อไปนี้ ให้ถอดจอภาพออกจากแหล่งจ่ายไฟทันที และเรียกช่างเทคนิคที่ได้รับอนุญาต:

สายสัญญาณของจอภาพหรือปลั๊กไฟชำรุดหรือเสียหาย - มีของเหลวหกใส่จอ LCD หรือจอตกหล่น - จอ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพบนฐาน

1. แกะกล่องและวางฐานของจอภาพบนพื้นผิวที่เรียบและมั่นคงในการทำงาน
2. ติดตั้งเสาจอภาพเข้ากับฐาน
3. ยึดฐานเข้ากับขาตั้งจอภาพ (ไม่ใช่ทุกรุ่น) ขันฐานเข้ากับขาตั้งจอภาพโดยหมุนสกรูด้วยไขควงหรือเหรียญ (ไม่ใช่ทุกรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดเครื่องคอมพิวเตอร์และถอดปลั๊กจอภาพออก
2. 2-1 เชื่อมต่อสายวิดีโอ

a. ตรวจสอบให้แน่ใจว่าปิดจอภาพและคอมพิวเตอร์แล้ว b. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสายดิจิทัล (เฉพาะรุ่นที่มีขั้วต่อคู่)

a. ตรวจสอบให้แน่ใจว่าปิดจอภาพและคอมพิวเตอร์แล้ว b. เชื่อมต่อปลายด้านหนึ่งของสาย DVI 24 พินเข้ากับขั้วต่อด้านหลังของจอภาพ และปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

3. เชื่อมต่อสายเคเบิล (เฉพาะรุ่นที่มีช่องเสียบ) (ทำได้โดยเฉพาะ) 4. วางจอภาพโดยให้ด้านหน้าหันเข้าหาคุณ โดยให้ด้านหลังหันออก 5. เสียบปลั๊กไฟของจอภาพเข้ากับเต้ารับไฟฟ้า

ส่วนควบคุมภายนอก

№	3начok	3лем ent	Описане
1,2	O	Кнорka/ Индikatop питаня	ВкlioочиЕ/вькlioочиЕ монитора. Синий цет Oзначаet, УTO пітаяне Вьлioчес. Жeелтыць обзначает реким ожUIDани/ Зерrocберекеня.
3	Input	Кнорka вхда	НаджмITE ддя посяклочения Источников вхда.
4	+	Кнорka гromkoctи	НаджмITE ддя отоображения Шкалы громков. п.
5	MENU	Фуншим OSD	НаджмITE ддя посмогта OSD. НаджмITE euple раз, УТбы bblбръ пarametrь OSD.
6	AUTO	Кнорka авторастюкIN/ Буххod	Еспли ддунь OSD akтivesh, нажмITE АВTO ддя blyxODи з OSD.Еспли ддунь OSD неботх，在akтivesh,наджмITE АВTO,иMOнитор авOTOMATУССКИ bblбрет ортумальhoe послжende дисплен,фокусировку и частOTу.
7	e	Кнорka Empowering	НаджмITE Кнорky Empowering,УТбы оTKрьть OSD Acer eColor Management и почунь doctул к рекимам Scenario Mode.

กฎและข้อควรระวังด้านความปลอดภัย

ข้อกำหนดของ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะใดๆ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับในวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องของ CE

บริษัทนี้ขอประกาศว่าจอภาพนี้เป็นไปตามข้อกำหนดที่จำเป็นของคำสั่ง 2004/108/EC เกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า คำสั่ง 2006/95/EC เกี่ยวกับอุปกรณ์แรงดันต่ำ คำสั่ง 2011/65/EU เกี่ยวกับการจำกัดการใช้สารอันตรายบางชนิดในอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ และคำสั่ง 2009/125/EC เกี่ยวกับข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

ข้อควรระวัง:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ อย่ายกจอภาพโดยจับที่ฐาน

ข้อควรระวัง: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์ต่อพ่วงอื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้สอดคล้องกับข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้า

หมายเหตุ: อุปกรณ์ต่อพ่วง

สามารถเชื่อมต่ออุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต อุปกรณ์แสดงผล เครื่องพิมพ์ ฯลฯ) เข้ากับพอร์ตอนุกรมได้ตามข้อกำหนดของคลาส B การใช้อุปกรณ์ต่อพ่วงที่ไม่ผ่านการรับรองอาจทำให้เกิดการรบกวนในการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือการดัดแปลงใดๆ ที่ไม่ได้รับอนุญาตอย่างชัดแจ้งจากหน่วยงานที่รับผิดชอบด้านการปฏิบัติตามข้อกำหนด อาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานอุปกรณ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดของส่วนที่ 15 ของกฎ FCC การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องรับสัญญาณรบกวนใดๆ รวมถึงสัญญาณรบกวนที่อาจทำให้การทำงานผิดปกติ

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

การกำจัดอุปกรณ์โดยผู้ใช้ในครัวเรือนในประเทศสมาชิกสหภาพยุโรป

สัญลักษณ์นี้บนอุปกรณ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งอุปกรณ์นี้รวมกับขยะในครัวเรือนทั่วไป ควรนำอุปกรณ์ที่ใช้แล้วไปส่งที่จุดรวบรวมขยะอิเล็กทรอนิกส์เพื่อการรีไซเคิล การรวบรวมและรีไซเคิลอุปกรณ์ใช้แล้วอย่างเหมาะสมจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการรีไซเคิลที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์เพื่อการรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น บริการกำจัดขยะ หรือร้านค้าที่ซื้ออุปกรณ์

ข้อมูลจำเพาะ

ЖК-панень	Уларьштое устриостvo	Лебенй ТFTЖК-диспелей
	Размер	18,5" (47 CM)
	Шаг пькSELЯ	0,3 MM (B) x 0,3 MM (LU)
	Ярхость	200 кД/м² (объчимя)
	Конtrраctность	Мakс. 10000000:1 (ACM)
	Угол обзORA	90° (B) 65° (LU) (CR=10)
	В��ма отолесиа	5 МС
	Тил панень	TN
	Видао	Аналоговий Intepperфievс R, G, B
	Частora no roризонтailing	30 кГ - 80 кГ
	Частora no vertriknailin	55 - 75 Г
Lьета отообравожения		16,7 мПи
Синхор检надл ддя ВОзpondиЗavedени Изобравожения на pactrosвом дслпee		85,5 МГц
Мakсимально радшемп��шемп��		1366 x 768 pri pr chactote 60 Гц
Plug & Play		VESA DDCCI/DDC2B
ПOTрблесимая мошочь (при ярхOSTN 200 НИТОВ)	ВО вкlioюнem соctяйни	13,5Вт (обьчно)
	Сляшmic реким	0,45Вт (стандот)
	В Быллючимс соctяйни	0,35Вт (обьчно)
Вхдун laid радьем		D-Sub DVI-D 24-контактны (тOLько мodyль с думя BXODAMN)
Вхдун laid вдюсигал		Аналоговий: 0,7 Vp-p (стандатный), 75 OHM, polokintelьni(B) LICФр罗ссий (тOLько мodyль с думя BXODAMN)
Диhamмікі		1 W x 2 (тOLько мodyь с audиoveхдOM) (приобразетаetсяdTдьно)
Мakсимально радшем эхрана		ПО roризOLTANI: 410 MM ПО vertriknailin: 230 MM
Источник ританяя		100-240 B, 50/60 Гц
Вишице ус�овя		Равочая Tempeperatura: OTe 5"do 35°C TemperatURA xpanehnia: OTe -20"do 60°C Равочая bnaххость: OTe 10% do 85%
Габар'tы		441 (LU) x 353 (B) x 197 (Г) MM
Вес (нетто)		2,68 кг (нетто)
Спецфимаим мөханizзмов		Угол �альна: OTe -5"do +20" Угол поportа: HET Pergunpoьka по blycote: HET Врашени: HET Сbermaю podstавка:Ест
Вишише заlementы ураловлия	Пerepekючateл'm/KhОпки	Коньп пitaлия Бхд Тгмкость	MEHIO/BBOД Авто/Бххд Коньka E (Empowering)
	Фунckци	Конtrраctnoсть Ярхostь Фоксumsярьka Часта Плож. по роги. Плож. по в�г. (Tenл�)цет (Xлodнь)цет Церовая Tempepatура RGB Яьк	Пложение OSD Вр. отоб. Мени Автон actrayika (тOLько мodyь с саналоговь IMBXODOM) Широкозк.рж. (Плонhoe/Aspect) ACM BkL./Вык. Выбор bхдогого синнала (тOLько мodyь с думя BXODAMN) DDC/CI BkL./Вык. Инфомашия o monitortpe Сбрс Бьхд
Всseшни здем entы ураловлия	Пerepekючateл'm/KhОпки	Коньп пitaлия Бхд Тгмкostь	MEHIO/BBOД Авто/Бххд Коньka E (Empowering)
	Фунckци	Конtrраctnoсть Ярхostь Фоксumsярьka Часта Плож. по роги.	Пложение OSD Вр. отоб. Мени Автон actrayika (тOLько мodyь с саналоговь IMBXODOM) Shирокозк.рж. (Плонhoe/Aspect) ACM BkL./Вык.

คู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณสามารถพบได้บนเว็บไซต์ทางการของฝ่ายสนับสนุนด้านเทคนิคของ Acer

Snabbguide till LCD-skärm frän Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. วิธีทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าหน้าจอมีเครื่องหมายไฟฟ้าที่ถูกต้องสำหรับภูมิภาคของคุณ
2. ปิดหน้าจอ LCD และถอดสายไฟออก ฉีดน้ำยาทำความสะอาด (ไม่ใช่ตัวทำละลาย) ลงบนผ้าแล้วเช็ดหน้าจออย่างเบามือ
3. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์กับหน้าจอ LCD หรือตัวเครื่อง
4. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
5. อย่าวางหน้าจอ LCD ใกล้หน้าต่าง หากหน้าจอสัมผัสกับฝน ความชื้น หรือแสงแดด อาจทำให้เกิดความเสียหายร้ายแรงได้
6. อย่ากดที่หน้าจอ LCD แรงกดที่รุนแรงอาจทำให้เกิดความเสียหายถาวรกับหน้าจอได้
7. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตดำเนินการซ่อมแซมทุกประเภท
8. วางหน้าจอ LCD ในห้องที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส หากอุณหภูมิอยู่นอกช่วงนี้อาจทำให้หน้าจอ LCD เสียหายถาวรได้
9. ถอดหน้าจอออกทันทีและโทรหาช่างเทคนิคที่ได้รับอนุญาตในกรณีต่อไปนี้:
10. หากสายสัญญาณระหว่างหน้าจอและคอมพิวเตอร์ชำรุดหรือเสียหาย
11. หากมีของเหลวหกใส่หน้าจอ LCD หรือหน้าจอสัมผัสกับฝน
12. หากเกิดความเสียหายกับหน้าจอ LCD หรือตัวเครื่อง

วิธีเชื่อมต่อหน้าจอกับฐาน

1. นำฐานของจอภาพออกจากกล่อง และวางบนพื้นผิวที่มั่นคงและเรียบ
2. นำจอภาพออกจากกล่อง
3. ติดตั้งแขนจอภาพเข้ากับฐาน
4. ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับแขนจอภาพแล้ว (เฉพาะบางรุ่น)
5. ยึดฐานเข้ากับแขนจอภาพโดยการขันสกรูด้วยเครื่องมือที่เหมาะสมหรือเหรียญ (เฉพาะบางรุ่น)

เชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสายดิจิทัล (เฉพาะรุ่นที่มีอินพุตคู่) ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย DVI ที่มี 24 ขา เข้ากับด้านหลังของจอภาพ และเชื่อมต่อปลายอีกด้านหนึ่งเข้ากับพอร์ตบนคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีอินพุตเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตไฟที่ด้านหลังของจอภาพ
3. เชื่อมต่อสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

การควบคุมภายนอก

Nr.	Symbol	Artikel	Beskrivning
1,2		Strömknapp/indikator	Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/strömsparläge.
3	Input	Indataknapp	Tryck for att växla mellan indatakällor.
4	+	Volymknapp	Tryck for att aktivera volymskalan.
5	MENU	OSD-funktioner	Tryck på den här knappen om du vill visa OSD. Tryck en:gäng till om du vill ange ett val i OSD.
6	AUTO	Knapp fürautomatischjustering/Avsluta	Om OSD-funktionen är aktiv trycker du på Auto für att avslocate ASD. När OSD-funktionen är inaktiv trycker du på Auto sä optimeras skärmens visningsposition, fokus och klocka automatiskt.
7	e	Empowering-knapp	Tryck på Empowering-knappen om du vill öppna Acer eColor Management OSD och föå atkomst till scenariolägena.

ข้อกำหนดและข้อควรระวังด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าเป็นไปตามขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามข้อ 15 ของข้อบังคับ FCC ขีดจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจพบได้โดยการเปิดและปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ - ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องของ CE

Acer Inc. ขอรับรองว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดที่เกี่ยวข้องอื่นๆ ของคำสั่ง EMC 2004/108/EC คำสั่งแรงดันต่ำ 2006/95/EC คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามค่าคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้ตามที่ FCC (Federal Communications Commission) อนุญาตเป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดในส่วนที่ 15 ของกฎระเบียบของ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับสัญญาณรบกวนใดๆ ที่ได้รับ รวมถึงสัญญาณรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนดของ ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

ขยะที่ประกอบด้วยแบตเตอรี่ซึ่งมีอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์จากครัวเรือนส่วนตัวในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ของผลิตภัณฑ์ ระบุว่าไม่อนุญาตให้ทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือน แต่อย่างไรก็ตาม เป็นความรับผิดชอบของคุณที่จะต้องทิ้งอุปกรณ์ที่ใช้งานแล้ว โดยการนำส่งไปยังศูนย์รีไซเคิลสำหรับขยะไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์ที่ใช้งานแล้วของคุณเมื่อทิ้ง จะช่วยอนุรักษ์ทรัพยากรธรรมชาติ และทำให้มั่นใจว่าอุปกรณ์จะถูกรีไซเคิลในวิธีที่คำนึงถึงสุขภาพของมนุษย์และสิ่งแวดล้อม หากคุณต้องการข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่ใช้งานแล้วเพื่อการรีไซเคิล คุณสามารถติดต่อเทศบาล บริษัทจัดการขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD-skärm	Teknik	TFT LCD-färgskärn
	Storlek	18,5" (47 cm)
	Pixelavständ	0,3 mm (H) × 0,3 mm (V)
	Ljusstyrika	200 cd/m2(typisk)
	Krontrast	100 000 000 :1 Max (ACM)
	Betraktningsvinkel	90° (H) 65° (V) (CR=10)
	Responstud	5 ms
	Paneltyp	TN
	Video	R, G, B, analogt gränssnitt
	H-frekvens	30 kHz-80 kHz
	V-frekvens	55-75 Hz
Skärmfärger		16,7 miljoner
Pixelfrekvens		85,5 MHz
Högsta upplösning		1366 × 768 vid 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Energiförbrukning(vid 200 cd/m2)	På-läge	13,5 W (typiskt)
	Viloläge	0,45 W (typiskt)
	Av-läge	0,35 W (typiskt)
Ingängskontakt		D-SubDVI-D 24-stifts (endast modeller med Dual-ingäng)
Videosignalingäng		Analog: 0,7 Vp-p (standard), 75 OHM, positivDigital signal (endast modeller med Dual-ingäng)
Högtalare		1 W × 2 (endast modeller med ljudingäng) (tilval)
Största skärbstorlek		Horisontellt: 410 mmVertikalt: 230 mm
Strömkälla		100-240 V, 50/60 Hz
Miljofaktorer		Temperatur vid drift: 5° till 35°Ctemperatur vid fördvaring: -20° till 60°CFuktigkeit vid drift: 10 % till 85 %
Mätt		441 (B) x 353 (H) x 197 (D) mm
Vikt (netto)		2,68 kg (netto)
Mekaniska specificationer		Lutning: -5° till +20°Vridning: NejHöjdjustering: NejPivotering: NejAvtagbart fotstativ: Ja
Externala kontROLLER	Reglage/knappar	StrömknappIndataVolymE-knapp (Empowering)
	Funktioner	KontrastLjusstykaFokusKlockaH. positionV. position(Varm) Färg(Kall) FärgRGB-fargtemperaturSpråkAsterställAvslusta
Alla specificationer kanalandusanutan foregående meddelande.

บนเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer คุณจะพบคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณ

คู่มือการติดตั้งด่วน (QSG) สำหรับจอภาพ LCD ของ Acer

คำเตือนด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. หากต้องการทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟที่ใช้กับจอภาพของคุณเหมาะสมกับไฟ AC ในพื้นที่ของคุณ
2. 關閉 LCD 顯示器並拔掉電源線插頭。 ·請於擦拭布上噴灑非溶劑型清潔液，以輕柔動作清潔顯示器。
3. 請勿將任何液體直接噴灌或倒入螢幕或外殼中。
4. 請勿對 LCD 顯示器的螢幕或外殼使用任何含有阿摩尼亞或酒精成份的清潔劑。
5. 對於使用任何含有阿摩尼亞或酒精成份的清潔劑所造成的損壞，Acer 概不負責。
6. 請勿將 LCD 顯示器置於窗戶旁。顯示器若暴露於雨水、濕氣或陽光下，可能會造成嚴重損害。
7. 請勿按壓 LCD 螢幕。過度施壓可能使顯示器永久損壞。
8. 請勿拆下蓋板或嘗試自行維修本裝置。任何情況下皆應由授權技師進行維修。
9. 請將 LCD 顯示器儲存於溫度介於 -20°C 至 60°C（-4°F 至 140°F）之間的室內。若將 LCD 顯示器存放在溫度超出此範圍的環境，可能會造成永久損害。
10. 若下列任一情形發生，請立即拔掉顯示器插頭並連絡授權技師：

連接顯示器與電腦的訊號線破損。 - 液體潑濺至 LCD 顯示器，或顯示器暴露在雨水中。 - LCD 顯示器或外殼受損。

เชื่อมต่อจอแสดงผลเข้ากับฐาน

1. หลังจากนำฐานจอแสดงผลออกจากบรรจุภัณฑ์แล้ว วางไว้บนพื้นผิวที่มั่นคงและเรียบ
2. นำจอแสดงผลออกจากบรรจุภัณฑ์
3. เชื่อมต่อแขนจอแสดงผลเข้ากับฐาน
4. ขันฐานเข้ากับแขนจอแสดงผลให้แน่น (เฉพาะบางรุ่น)
5. ใช้ปีกนกแบบรวมหรือเหรียญที่เหมาะสมหมุนสกรูเพื่อยึดฐานเข้ากับแขนจอแสดงผล (เฉพาะบางรุ่น)

เชื่อมต่อจอแสดงผลเข้ากับคอมพิวเตอร์

1. ปิดจอแสดงผลและถอดปลั๊กไฟของคอมพิวเตอร์
2. 2-1 เชื่อมต่อสายวิดีโอ

a. ตรวจสอบให้แน่ใจว่าปิดไฟของจอแสดงผลและคอมพิวเตอร์แล้ว b. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสายสัญญาณดิจิทัล (เฉพาะรุ่นที่มีอินพุตคู่)

a. ตรวจสอบให้แน่ใจว่าปิดไฟของจอแสดงผลและคอมพิวเตอร์แล้ว b. เชื่อมต่อปลายด้านหนึ่งของสาย DVI 24 พินเข้ากับด้านหลังของจอแสดงผล และปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

3. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีอินพุตเสียง) (อุปกรณ์เสริม) 4. เสียบสายไฟของจอแสดงผลเข้ากับพอร์ตไฟที่ด้านหลังของจอแสดงผล 5. เสียบสายไฟของคอมพิวเตอร์และจอแสดงผลเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

การควบคุมภายนอก

編號	圖示	項目	說明
1,2		電源按鈕/指示器	開啓/關閉顯示器。藍色表示電源開啓。 橘色代表待機/省電模式。
3	Input	輸入按鈕	按下即可切換輸入來源。
4	+	音量按鈕	按下即可啓用音量滑桿。
5	MENU	OSD功能	按下以檢視 OSD。再度按下即可進入 OSD 選項。
6	AUTO	自動調整按鈕/ 結束調整	若 OSD 已启用，請按下自動以結束 OSD。 OSD 停用時，請按下自動，顯示器會自動將畫面位置、相位和時軸調整為最佳狀態。
7	e	Empowering 鍵	按一下 Empowering 鍵即可開啓 Acer eColor Management OSD 並存取情境模式。

ข้อกำหนดและประกาศด้านความปลอดภัย

คำประกาศของ FCC

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อจำกัดของอุปกรณ์ดิจิทัลคลาส B ตามข้อ 15 ของกฎข้อบังคับ FCC ซึ่งให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานคลื่นความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าจะไม่เกิดการรบกวนในการติดตั้งเฉพาะใดๆ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ขอแนะนำให้ผู้ใช้พยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างใดอย่างหนึ่งต่อไปนี้:

• ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

Acer Inc. ขอประกาศว่าจอแสดงผล LCD นี้เป็นไปตามข้อกำหนดที่สำคัญและข้อกำหนดอื่นๆ ที่เกี่ยวข้องดังต่อไปนี้: คำสั่ง EMC 2004/108/EC, คำสั่งแรงดันไฟฟ้าต่ำ 2006/95/EC, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อหลีกเลี่ยงความเสียหายต่อจอแสดงผล ห้ามยกจอแสดงผลขึ้นจากฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเชื่อมต่อกับอุปกรณ์คอมพิวเตอร์อื่นๆ เพื่อให้เป็นไปตามข้อกำหนด EMC

注意：周邊裝置

僅限符合 Class B 限制的周邊裝置 (輸入/輸出裝置、終端機、印表機等等) 連接本設備。若使用非合格周邊裝置可能會干擾無線電與電視訊號接收。

警告

未經製造商明確核准逕行變更或修改本產品，可能會讓使用者喪失由美國聯邦通信委員會授予的操作權力。

運作條件

本裝置符合FCC規定第15條。操作本裝置時必須符合以下兩項條件：(1)本裝置不得造成有害干擾，且(2)本裝置必須接受任何接收到的干擾，包括可能造成不理想運作的干擾。

注意：加拿大地區使用者

本 Class B 數位裝置符合加拿大 ICES-003 規定。

Remarque à l'intention des utilisateurs canadiens

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

歐盟地區家庭使用者對廢棄設備的處置

產品或包裝上的此標誌示本產品不得與其他家庭廢棄物一同丟棄。您應負責將廢棄設備交到回收廢棄電氣與電子設備的指定收集處。丟棄廢棄設備時分別進行收集與回收有助於保護自然資源，並可確保本設備的回收方式可保護人類健康與環境。若要深入瞭解您的廢棄設備回收地點，請連絡您當地政府機關、家庭廢棄物處理服務或您購買本產品之商家。

規格

LCD面板	驅動系統	TFT彩色 LCD
	尺寸	18.5" (47公分)
	像素間距	0.3公釐(水平)x0.3公釐(垂直)
	亮度	200 cd/m²(典型)
	對比	100000000:1最大值(ACM)
	可視角	90°(水平)65°(垂直)(CR=10)
	反應時間	5毫秒
	面板類型	TN
	視訊	R、G、B類比介面
	水平頻率	30 kHz-80 kHz
	垂直頻率	55-75 Hz
顯示色彩		1670萬
畫素時鐘		85.5 MHz
最大解析度		1366 x 768 @ 60 Hz
隨插即用		VESA DDCCI/DDC2B
功耗(200尼特時)	開啓模式	13.5 W(典型)
	休眠模式	0.45 W(典型)
	關閉模式	0.35 W(典型)
輸入接頭		D-Sub DVI-D 24針(僅限雙輸入機型)
輸入視訊訊號		類比:0.7 Vp-p(標準),75 OHM,正極性 數位訊號(僅限雙輸入機型)
喇叭		1 W x 2(僅限普訊輸入機型)(選購)
最大螢幕尺寸		水平:410公釐 垂直:230公釐
電源		100-240 V,50/60 Hz
環境條件		運作溫度:5°至35°C 存放溫度:-20°至60°C 運作濕度:10%至85%
尺寸		441(寬)x353(高)x197(深)公釐
重量(淨重)		2.68公斤(淨重)
機械規格		傾斜:-5°至+20° 轉動:無 高度調整:無 標籤:無 可卸式腳架:有
外部控制	開關/按鈕	電源按鈕 輸入 音量 對比 亮度 相位 時脈 水平位置 垂直位置 (緩)色溫 (冷)色溫 RGB色溫 語言 ODS位置 ODS顯示時間設定 自動調整(匯限頻比輸入機型) 寬螢幕模式(全螢幕/Aspect) ACM開/關 輸入訊號選擇(僅限雙輸入機型) DDC/CI開/關 顯示器資訊 恢復出廠模式 結束調整
所有規格得未經通知即逕行變更。

歡迎造訪 Acer 官方支援網站，取得您的 Acer 產品的手冊與其他文件。

Acer 液晶显示器快速入门指南 (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าจอแสดงผลทำงานด้วยค่าไฟฟ้ากระแสสลับ (AC) ที่กำหนดสำหรับภูมิภาคของคุณ
2. ปิดจอ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่ใช่ตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบาๆ
4. ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง
5. ห้ามใช้สารทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
6. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้สารทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
7. ห้ามวางจอ LCD ไว้ใกล้หน้าต่าง จอแสดงผลอาจเสียหายอย่างรุนแรงหากถูกฝน ความชื้น หรือแสงแดด
8. ห้ามกดแรงๆ บนหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้จอแสดงผลเสียหายถาวร
9. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมจอภาพนี้ด้วยตนเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตดำเนินการซ่อมแซมทั้งหมด
10. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิ -20° ถึง 60° C (-4° ถึง 140° F) การเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวร
11. เมื่อเกิดสถานการณ์ต่อไปนี้ ให้ถอดสายไฟของจอภาพทันทีและโทรแจ้งช่างเทคนิคที่ได้รับอนุญาต:
12. สายสัญญาณที่เชื่อมต่อจอภาพกับคอมพิวเตอร์ส่วนบุคคลชำรุดหรือเสียหาย
13. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน จอภาพ LCD หรือตัวเครื่องเสียหาย

ติดตั้งจอภาพเข้ากับฐาน

1. นำฐานจอภาพออกจากกล่อง วางบนพื้นที่ทำงานที่มั่นคงและได้ระดับ
2. นำจอภาพออกจากกล่อง
3. ติดตั้งขายึดจอภาพเข้ากับฐาน
4. ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับขายึดจอภาพแล้ว (สำหรับรุ่นที่เลือก)
5. ใช้ปีกในตัวหรือเหรียญที่เหมาะสมหมุนสกรูเพื่อยึดฐานเข้ากับขายึดจอภาพ (สำหรับรุ่นที่เลือก)

เชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสายดิจิทัล (เฉพาะรุ่นที่มีอินพุตคู่)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายด้านหนึ่งของสาย DVI 24 พินเข้ากับด้านหลังของจอภาพ และปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีอินพุตเสียง) (ไม่บังคับ)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

编号	图标	项目	说明
1、2		电源按钮/指示灯	打开/关闭显示器。蓝色表示显示器已开机。 琥珀色表示显示器处于待机/节能模式。
3	Input	输入按钮	按下此按钮可切换输入源。
4	+	音量按钮	按下此按钮可激活音量滑动标尺。
5	MENU	OSD功能	按下此按钮可查看 OSD。再次按下此按钮可进入 OSD 中的选项。
6	AUTO	自动调节按钮/退出	激活 OSD 后，按下自动按钮可退出 OSD。 禁用 OSD 后，按下自动，显示器将自动优化显示器的显示位置、相位和时序。
7	e	Empowering 键	按下“Empowering”键可打开 Acer eColor Management OSD 并可访问情景模式。

ประกาศด้านกฎระเบียบและความปลอดภัย

ประกาศของ FCC

ตามข้อกำหนดในส่วนที่ 15 ของกฎ FCC อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารไร้สาย

อย่างไรก็ตาม ไม่มีการรับประกันว่าจะไม่เกิดการรบกวนในการติดตั้งเฉพาะใดๆ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ขอแนะนำให้ผู้ใช้พยายามแก้ไขการรบกวนโดยใช้มาตรการหนึ่งหรือหลายข้อต่อไปนี้

• ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์และเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่คนละวงจรกับเครื่องรับ
• ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่า จอภาพนี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2004/108/EC, คำสั่งแรงดันไฟฟ้าต่ำ 2006/95/EC, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC ในการกำหนดกรอบการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ข้อควรระวัง:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยใช้ฐานนี้

ข้อควรระวัง: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้ม เพื่อให้เป็นไปตามข้อกำหนด EMC

ข้อควรระวัง: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วงที่ได้รับการรับรองว่าเป็นไปตามข้อจำกัดคลาส B (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือแก้ไขโดยไม่ได้รับอนุมัติอย่างชัดแจ้งจากผู้ผลิต อาจทำให้ผู้ใช้ไม่มีสิทธิ์ใช้งานผลิตภัณฑ์นี้ (สิทธิ์ที่ได้รับจาก FCC)

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

ข้อควรระวัง: สำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

คำแนะนำตามกฎระเบียบการรีไซเคิลผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้แล้ว

เพื่อดูแลและปกป้องโลกของเรา เมื่อผู้ใช้ไม่ต้องการผลิตภัณฑ์นี้หรือเมื่อหมดอายุการใช้งาน โปรดปฏิบัติตามกฎหมายและข้อบังคับที่เกี่ยวข้องกับการรีไซเคิลผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้แล้วของประเทศ โดยส่งผลิตภัณฑ์ให้กับผู้รีไซเคิลที่ได้รับการรับรองจากหน่วยงานของรัฐเพื่อนำไปรีไซเคิลอย่างถูกต้อง

การทิ้งอุปกรณ์ที่ใช้แล้วสำหรับผู้ใช้ในครัวเรือนในสหภาพยุโรป

เครื่องหมายนี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์หมายความว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนทั่วไป คุณมีหน้าที่นำอุปกรณ์ที่ใช้แล้วไปส่งที่จุดรวบรวมขยะอิเล็กทรอนิกส์ที่กำหนด การแยกประเภทและรีไซเคิลอุปกรณ์ที่ใช้แล้วช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกนำไปรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับจุดรวบรวมขยะอิเล็กทรอนิกส์ โปรดติดต่อสำนักงานเทศบาลท้องถิ่น บริการจัดการขยะในครัวเรือน หรือสถานที่ที่คุณซื้อผลิตภัณฑ์

การรับรองด้านกฎระเบียบ

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ได้จากเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

依据中国《电子信息产品污染控制管理办法》,简称《管理办法》或《China RoHS》之规定,列出宏碁电子信息产品中可能含有的有毒或有害物质的名称及含量于以下表格中。
显示器(液晶及CRT)
零部件名称	有毒有害物质或元素
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr-)	多溴联苯(PBB)	多溴二苯醚(PBDE)
金属结构件	X	O	O	O	O	O
塑料结构件	O	O	O	O	O	O
电路板组件*	X	O	O	O	O	O
液晶显示屏/灯管	X	X	O	O	O	O
CRT显示屏/灯管	X	O	O	O	O	O
电源模块	X	O	O	O	O	O
电源线	O	O	O	O	O	O
外部信号连接线	X	O	O	O	O	O
喇叭	X	O	O	O	O	O
*:电路板组件包括印刷电路板及其构成的零部件,如电阻、电容、集成电路、连接器等。○:表示该有毒有害物质在该部件所有均质材料中的含量均在《电子信息产品中有毒有害物质的限量要求标准》规定的限量要求以下。×:表示该有毒有害物质至少存在於该部件的某一均质材料中,是因为目前业界还没有的可替代技术,以致含量虽然超出《电子信息产品中有毒有害物质的限量要求标准》规定的限量要求;但仍然符合欧盟RoHS指令所容许的豁外条款及电池指令的要求。

คำแนะนำเริ่มต้นใช้งานอย่างรวดเร็ว (QSG) สำหรับจอภาพ Acer LCD

เพื่อความปลอดภัย โปรดอ่านข้อควรระวังต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพได้รับการตั้งค่าตามพิกัดไฟฟ้าสำหรับแหล่งจ่ายไฟ AC ในสถานที่ติดตั้งทุกครั้งก่อนใช้งาน
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ใช้ผ้าชุบน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายเช็ดจอและตัวเครื่องเบาๆ อย่าฉีดหรือเทของเหลวลงบนจอหรือตัวเครื่องโดยตรง ห้ามใช้แอมโมเนียหรือสารทำความสะอาดที่มีฤทธิ์รุนแรง เพราะอาจทำให้จอเสียหายได้ และ Acer จะไม่รับผิดชอบต่อความเสียหายใดๆ ที่เกิดขึ้น
4. อย่าวางจอ LCD ไว้ใกล้หน้าต่าง อย่าให้จอถูกฝน ความชื้น หรือแสงแดดโดยตรง เพราะอาจทำให้เสียหายได้
5. กรุณาอย่ากดหรือกระแทกที่จอ LCD แรงเกินไป เพราะอาจทำให้จอเสียหายได้
6. ห้ามถอดฝาครอบหรือซ่อมแซมตัวเครื่องด้วยตนเอง หากจำเป็นต้องซ่อมแซม โปรดติดต่อช่างเทคนิคที่ได้รับอนุญาต
7. เก็บจอ LCD ไว้ในห้องที่มีอุณหภูมิ -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) หากเก็บจอไว้นอกช่วงอุณหภูมินี้ จออาจได้รับความเสียหายถาวร
8. หากเกิดสถานการณ์ต่อไปนี้ ให้ถอดปลั๊กไฟของจอภาพทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต
9. หากสายสัญญาณจากจอไปยังพีซีชำรุดหรือเสียหาย
10. หากมีของเหลวเข้าจอ LCD หรือจอเปียกฝน
11. หากจอ LCD หรือตัวเครื่องเสียหาย

ติดตั้งจอบนฐาน

1. นำฐานของจอภาพออกจากกล่องบรรจุภัณฑ์ วางบนพื้นที่ทำงานที่มั่นคงและได้ระดับ
2. นำจอภาพออกจากกล่องบรรจุภัณฑ์
3. ติดตั้งขาตั้ง (Stand) เข้ากับฐาน
4. ตรวจสอบว่าฐานล็อกเข้ากับขาตั้งของจอภาพอย่างแน่นหนาแล้ว (สำหรับบางรุ่น) ใช้เครื่องมือหรือไขควงที่เหมาะสมขันสกรูให้แน่น เพื่อยึดฐานเข้ากับขาตั้งของจอภาพ (สำหรับบางรุ่น)

เชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดเครื่องจอภาพ และถอดปลั๊กไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อสายสัญญาณ

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดเครื่องอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย DVI (สำหรับรุ่นที่มีช่องสัญญาณดิจิทัล)

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดเครื่องอยู่ ข. เสียบปลายด้านหนึ่งของสาย DVI เข้ากับด้านหลังของจอภาพ และเสียบปลายอีกด้านหนึ่งเข้ากับพอร์ต DVI ของคอมพิวเตอร์

1. เชื่อมต่อสาย HDMI (สำหรับรุ่นที่มีช่องสัญญาณ HDMI)
2. เสียบสายไฟของจอภาพเข้ากับช่องเสียบไฟที่ด้านหลังของจอภาพ
3. เสียบปลั๊กไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง

外部コントロール

番号	アイコン	アイテム	説明
1、2	小	電源ボーニn/ インジケーニ	モニターをオén/オフにolutます。青色は電源がallon城县上ご表示ります。才レンジ色は、Stamen ロルノ省電力モードを示ります。
3	Input	入力端子ボーニn	入力ローニスを切り替补ます。
4	+	音量ボーニn	音量スlawダをアクテイフにolutます。
5	MENU	OSD 機能	押すと OSD が表示いたします。む一度押すと OSDの才総庁を選択る这句话你能。
6	AUTO	自動調整ボーニn/ 終了	OSDが表示くださる场合に自動を押すと、OSDが终了します。OSDが非表示の场合に自動を押すと、モニターは自動のにデスリティの位置、フィロー、デスPLEIJのクロックを最適化します。
7	e	Empowering カー	Empowering カーを押て[AcereColor Management OSD]を開き、シナリモートにアクsesます。

規制と安全に関する注意

FCC に関する注意

このデバイスは、FCCが定めた規則の第15部に準拠するクラスBデジタル機器の制限に従って、適合性検査を経て、その制限事項に適合していることが確認されています。これらの制限事項は、住宅地域に設置した場合の有害な受信妨害を妥当な範囲内で防止することを目的としています。このデバイスは、無線周波数エネルギーを生成、使用、および放射することがあります。指示に従って設置および使用しない場合、無線通信に有害な受信妨害を引き起こす可能性があります。

ただし、特定の設置条件では受信妨害が発生することがあります。このデバイスの電源をオン/オフすることで、このデバイスがラジオまたはテレビに有害な受信妨害を発生しているかどうかを確認してください。その場合は、次の方法で改善を試みることをお勧めします。

• 受信アンテナの方向や設置位置を変える。
• デバイスと受信機の距離を離す。
• デバイスの電源コンセントを、受信機が接続されている電源回路とは別のコンセントに差し込む。
• 販売店またはラジオ・テレビ専門の技術者に問い合わせる。

CE 適合宣言

Acer Inc.はここに、このLCDモニターおよび電気関連製品のエコデザイン要件の設定とCEマークの確立に関して、EMC指令2004/108/EC、低電圧指令2006/95/EC、RoHS指令2011/65/EU、および指令2009/125/ECの基本要件とその他の関連条項に準拠していることを宣言します。

注意：

モニターが故障するため、モニターの底を持って持ち上げないでください。

注意：シールド付きケーブル

EMC規制の適合性を守るため、他のデバイスへの接続はすべて、シールド付きケーブルを使用する必要があります。

注意：周边機器

本装置に接続する周辺機器（入力機器/出力機器、端末、プリンタ等）は、クラスBの制限事項への適合性が証明されたものを使用してください。適合性が証明された周辺機器を使用して操作する場合でも、ラジオやテレビに受信妨害を引き起こす可能性があります。

注意

製造会社によって明示的に許可されていない変更や改造を行うと、FCC（連邦通信委員会）によって認められた本製品を操作する権限が無効になる場合があります。

操作条件

このデバイスは、FCC規則の第15部に準拠しています。このデバイスの操作は、以下の2つの条件に従うことを条件とします。(1) このデバイスは有害な受信妨害を発生させないこと。(2) このデバイスは、意図しない動作の原因となる受信妨害を含め、受信するすべての受信妨害に対応しなければならないこと。

注意：カナダのユーザー向け

このクラスBデジタル機器は、カナダICES-003に準拠しています。

หมายเหตุสำหรับผู้ใช้ในแคนาดา

このクラスBデジタル機器は、カナダのNMB-003に準拠しています。

欧州連合における一般家庭ユーザーによる使用済み機器の処分

製品または製品の包装箱に表示されているこの記号は、この製品を家庭ごみと一緒に処分してはならないことを示しています。使用済み機器を処分する際は、電気電子機器廃棄物のリサイクルに指定された回収場所に持ち込む責任があなたにあります。使用済み機器の個別収集とリサイクルは天然資源の保全につながり、また、人の健康と環境を保護する方法でリサイクルされることを保証します。リサイクル目的で使用済み機器を回収する場所の詳細については、地方自治体、家庭ごみ処理協会、または製品を購入した販売店にお問い合わせください。

仕様

LCD バル	驅動装置	TFT カラーバCD
	サイズ	18.5" (47 cm)
	圖素ピュチ	0.3 mm (水平) x 0.3 mm (垂直)
	輝度	200 cd/m2 (標準)
	コングラスト	100000000:1 最大 (ACM)
	可视角度	90° (水平) 65° (垂直) (CR=10)
	応答時間	5 ms
	バncyルタイド	TN
	ビデ才	R、G、B トロイヤンターフeer
	水平周波数	30 kHz~80 kHz
	垂直周波数	55~75 Hz
デイスPLEIJカロー		1670万
ドットクロック		85.5 MHz
最大解像度		1366 x 768 @ 60 Hz
itrafuladpley		VESA DDCCI/DDC2B
消費電力(200 ト)	Tonne-1	13.5 W (標準)
	Sturpe-Eme-1	0.45 W (標準)
	才モ-1	0.35 W (標準)
入力端子コncylla		D-Sub DVI-D 24 ニン (デアル入力モルのみ)
入力映像信号		Adonp: 0.7 Vp-p (標準)、75 OHM、ロジテイド テシダル信号 (デアル入力モルのみ)
スイカ-力		1 W x 2 (オーダイチ入力モルのみ) (才prshon)
最大スリルーニサイス		水平: 410 mm 垂直: 230 mm
電源		100~240 V、50/60 Hz
環境条件		動作温度: 5~35°C 保管温度: -20~60°C 動作湿度: 10~85%
寸法		441 (幅) x 353 (高さ) x 197 (奥行き) mm
重量(正味重量)		2.68 kg (正味)
機械仕様		Thl: -5~+20° 旋回: 不可 高さ調整: 不可 回転: 不可 取り外し可能フツつattsd: 有り
外部コトローチル	Stieppch/bo-tan	電源bolton 入力端子 自動/終了 音量 E (Empowering) イー
	機能	ContraLstn 草一者 自動調整(アナロリ入力モル専用) ナロリck 表示モード(全画面)/アスパクト) 水平位置 垂直位置 力信号の選挙(デアル入力モルのみ) 暖色 DDR/CI 才人/才F 表示情報 RGB 色温度 言語 终了
仕標は予告くなります変更いたします。

Acer製品のマニュアルやその他のドキュメントは、Acerの公式サポートサイトからご覧いただけます。

Acer LCDモニター - クイックスタートガイド (QSG)

คำเตือนด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ขั้นตอนการทำความสะอาดจอภาพ LCD: ตรวจสอบว่าพารามิเตอร์ทางไฟฟ้าของจอภาพเหมาะสมกับการใช้งานกับสายไฟสำหรับแรงดันไฟฟ้าสลับที่มีในพื้นที่ของคุณ

ปิดจอภาพ LCD และถอดสายไฟออก - ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดทำความสะอาดหน้าจออย่างเบามือ - ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง - ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับจอ LCD หรือตัวเครื่อง - บริษัท Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์

1. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง หากจอภาพต้องเผชิญกับฝน ความชื้น หรือแสงแดด อาจได้รับความเสียหายอย่างรุนแรง
2. อย่ากดที่หน้าจอ LCD การใช้แรงกดมากเกินไปอาจทำให้จอแสดงผลเสียหายถาวร
3. ห้ามถอดฝาครอบจอภาพหรือพยายามซ่อมแซมอุปกรณ์นี้ด้วยตนเอง การบริการทั้งหมดต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
4. เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมิดังกล่าวอาจทำให้เกิดความเสียหายถาวร
5. หากเกิดสถานการณ์ต่อไปนี้ ให้ถอดจอภาพออกจากเต้ารับทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต
6. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย
7. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพต้องเผชิญกับฝน
8. จอ LCD หรือฝาครอบเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำฐานจอภาพออกจากกล่องแล้ววางบนพื้นผิวที่มั่นคงและเรียบ
2. นำจอภาพออกจากกล่อง
3. ติดตั้งจอภาพเข้ากับฐาน
4. ตรวจสอบให้แน่ใจว่าฐานล็อกเข้ากับแขนขาตั้งจอภาพ (สำหรับบางรุ่น)
5. ติดตั้งฐานเข้ากับจอภาพโดยหมุนสกรู: ใช้แถบในตัวหรือเหรียญที่มีขนาดเหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสายดิจิทัล (เฉพาะรุ่นที่มีอินพุตคู่) ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายสาย DVI หนึ่งปลายที่มี 24 พินเข้ากับด้านหลังของจอภาพ จากนั้นเชื่อมต่อปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

1. การเชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นที่มีช่องสัญญาณเสียงเข้า) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้าเสียบไฟฟ้าที่ใกล้ที่สุด

ปุ่มควบคุมภายนอก

Č.	Ikona	Položka	Popis
1,2		Tlačitko napajeni / indikátor	Zapnuti/vypnuti monitoru. Modrá barva značí zapnutý stav. Žlúta barva značí, ze monitor je v pohotovostním režimu cí režimu USpory energia.
3	Input	Tlačitko vstupu	Stisknutim změníté vystupné zdroj.
4	+	Tlačitko hlasitosti	Stisknutim otevřete nastavení hlasitosti.
5	MENU	Funkce nabidky na obrazovce	Stisknutim zobrazťe nabidku na obrazovce. Opětovnám stiskutím provedete výběr položky nabidky na obrazovce.
6	AUTO	Tlačitko pro automatické nestavení / Ukončeni	Je-li aktivić nabidka na obrazovce, stisknutim tlačitka Auto ji ukončite. Jakmile bude nabidka na obrazovce neaktivné, stiskné tlačitko Auto a monitor automatické provede optimalizaci polohy zobrazení, zaostné i hodin na displeji.
7	e	Tlačitko Empowering	Stisknutim tlačitka Empowering otevřete nabidku na obrazovce Správa barev eColor společnosti Acer a ziskáte přistup k režümím scenářu.

ข้อกำหนดและคำเตือนด้านความปลอดภัย

คำเตือน FCC (คณะกรรมการการสื่อสารกลางของสหรัฐอเมริกา)

อุปกรณ์นี้ได้รับการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามข้อ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจพบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เชื่อมต่ออุปกรณ์เข้ากับเต้าเสียบในวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ ปรึกษาผู้จัดจำหน่ายหรือช่างเทคนิคที่มีประสบการณ์ด้านวิทยุและโทรทัศน์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2004/108/EC, 2006/95/EC (คำสั่งเกี่ยวกับแรงดันไฟฟ้าต่ำ), คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC ซึ่งเกี่ยวข้องกับกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

คำเตือน:

ห้ามยกจอภาพโดยจับที่ฐาน เพื่อป้องกันความเสียหายต่อจอภาพ

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC)

คำเตือน: อุปกรณ์ต่อพ่วง

อุปกรณ์ต่อพ่วง (อุปกรณ์สำหรับอินพุตและเอาต์พุตสัญญาณ เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่เชื่อมต่อกับ Tomato ต้องได้รับการรับรองความสอดคล้องกับขีดจำกัดสำหรับคลาส B การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนกับวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือแก้ไขใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ (สิทธิ์ที่รับประกันโดยคณะกรรมการการสื่อสารกลาง)

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดของ FCC ส่วนที่ 15 การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้การทำงานไม่เป็นที่ต้องการ

คำเตือน: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่เลิกใช้งานโดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์หมายความว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนทั่วไป แต่คุณควรรับผิดชอบในการกำจัดอุปกรณ์โดยนำไปส่งที่จุดรวบรวมที่กำหนดสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่เลิกใช้งาน การคัดแยกและรีไซเคิลอุปกรณ์ที่เลิกใช้งานช่วยอนุรักษ์ทรัพยากรธรรมชาติและช่วยให้มั่นใจว่าอุปกรณ์ถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถนำอุปกรณ์ที่เลิกใช้งานไปรีไซเคิล โปรดติดต่อสำนักงานเทศบาลท้องถิ่น บริการกำจัดขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลทางเทคนิค

Panel LCD	Provozní systém		Barevný LCD TFT
	Velikost		18,5° (47 cm)
	Rozteč pixelù		0,3 mm (horizontal) × 0,3 mm (vertical)
	Jas		200 cd/m2 (typický)
	Kontrast		Max. 100 000 000:1 (ACM)
	Uhel sledováni		90° (horizontal) 65° (vertical) (CR=10)
	Doba odezvy		5 ms
	Typ panelu		TN
	Video		R, G, B analogové rozhrani
	Horizontálni frevence		30 kHz–80 kHz
	Vertikálni frevence		55–75 Hz
Zobrazeni			16,7 Millionú
Frekvence bodù			85,5 MHz
Maximáni rožišeni			1366 × 768 při 60 Hz
Funkce Plug & Play			VESA DDCCI/DDC2B
Spotfeba energia (pří jsu 200 nitú)	Režim Zapnuto		13,5 W (typicky)
	Režim spánku		0,45 W (typicky)
	Režim Vypnuto		0,35 W (typicky)
Konektor vstupu			D-Sub DVI-D 24kolikový (puze model s duálnim vystupem)
Vstupné videosignál			Analogový: 0,7 Vp-p (standard), 75 OHM, positivní
			Digitáni signál (puze model s duálnim vystupem)
Reprodktry			1 W x 2 (puze model se zvukovým vystupem) (volitelné)
Maximáni velikost obrazovky			Horizontálné: 410 mm
			Vertikálné: 230 mm
Zdroj napájení			100-240 V, 50/60 Hz
Podminky okolniho prostřédí			Provožné teplata: 5 °C až 35 °CSkladováci teplata -20 °C až 60 °CGrovožné vlhkest: 10 % až 85 %
Rozměry			441 (Š) × 353 (V) × 197 (H) mm
Hmotnost (čistá)			2,68 kg (čistá)
Technické udaje mechanismu			Nakloněné: -5° až +20°Otačné: NeNastaveni vyšky: NeOtočné: NeOdnimateń y stojan: Ano
Externi ovládací prvyk	Spinače a tlačíka		Tlačtko napájení NABÍDKA/ENTERVstrup Hlasitost Auto/UkončtTlačtko Empowering (E)
	Funkce		Kontrast Poloha nabidny na obrazovceČasový limit nabidny na obrazovceAutomatická konfigurace (jen pro model s analogovým vystupem)Sirokoúhlý režin (na celou obrazovku / pomě)ACM zapnuto/vypnutoVyběr vystupnivo signálu (puze u modelu s duálnim vystupem)DDC/CI zapnuto/vypnutoInformace o displejiTeplá barev RGBResetovatUkončit
Jakékoli technické udaje zafrizení mohou býtzměněny bez předchozihó upozerněni.

คุณสามารถดูคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

จอภาพ Acer LCD - คู่มือเริ่มต้นใช้งานฉบับย่อ (QSG)

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.
2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt.
3. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt. SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
4. NE HASZNÁLJON SEMMILYEN AMMÓNIA VAGY ALKOHOL ALAPÚ TISZTÍTÓT AZ LCD KIJELZŐN VAGY A TARTÓN.
5. Az Acer nem fog felelősséget vállalni semmilyen ammónia vagy alkohol alapú tisztítószer használatából eredő kárért.
6. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.
7. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
8. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg saját maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
9. Az LCD monitort -20 és +60 °C közötti hőmérsékletű helyiségben tárolja. Az ezen tartományon kívüli hőmérsékletek károsíthatják az LCD monitort.
10. ในกรณีต่อไปนี้ ให้ถอดสายไฟของจอภาพออกทันที และเรียกช่างผู้ชำนาญการ:
11. สายไฟระหว่างจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย.
12. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน.
13. ตัวเรือนของจอภาพ LCD เสียหาย.

การติดตั้งจอภาพเข้ากับฐาน

1. นำฐานของจอภาพออกจากกล่อง และวางบนพื้นผิวที่เรียบและมั่นคง.
2. นำจอภาพออกจากกล่อง.
3. เชื่อมต่อจอภาพเข้ากับขาตั้งฐาน ตรวจสอบให้แน่ใจว่าฐานและขาตั้งจอภาพเชื่อมต่อกันอย่างถูกต้อง (สำหรับบางรุ่น)

ใช้สกรูยึดฐานเข้ากับขาตั้งจอภาพ คุณสามารถขันสกรูได้โดยใช้มือหรือไขควงที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพ และถอดสายไฟของคอมพิวเตอร์ออก.
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์.

2-2 การเชื่อมต่อสายดิจิทัล (เฉพาะรุ่นที่มีอินพุตสองช่อง)

a. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบสาย DVI 24 พินเข้ากับพอร์ตที่ด้านหลังของจอภาพ และเสียบปลายอีกด้านเข้ากับพอร์ตที่เหมาะสมของคอมพิวเตอร์

1. เชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นที่มีอินพุตเสียง) (อุปกรณ์เสริม)
2. เชื่อมต่อสายไฟของจอภาพเข้ากับขั้วต่อที่ด้านหลังของจอภาพ
3. เชื่อมต่อสายไฟของจอภาพและคอมพิวเตอร์เข้ากับเต้ารับที่ผนังใกล้เคียง

ตัวควบคุมภายนอก

Szám	Ikon	Elem	Leirás
1, 2		Bekapcsológomb/ jelzófény	Be- és kikapcsoljá a monitor. A kék fény a bekapcsol't ellapotlot jezi. A borostyánsárga fény a készenlétí/energiatakarékos módot jezi.
3	Input	Bemenet gomb	A bemeneti források kózti vältsra szolgál.
4	+	Hangerő gomb	A gomb megynomására megjelenik a hangerőcsuszka.
5	MENU	OSD-funkciék	Nyomja meg az OSD megjelenitéséHz. Nyomja meg üjból a kijelőlt OSD-element megnyitásáhoZ.
6	AUTO	Automatikus beállitás gomb/Kilépés	Ha az OSD aktiv, nyomja meg az Auto gombot az OSD-bó való kilépéshez. Amikor az OSD nem lathato a képernyőn, nyomja meg az Auto gombot, és a monitor automatikusan optimalizáljá a kép pozicóját, fokuszát és a kijelőz frekvencciáját.
7	e	Empowering gomb	Az Empowering (Engedélyezés) gomb megynomásával nyithatjá meg az Acer eColor Management OSD-t és érheti el a jelenetmödkat.

ข้อกำหนดและหมายเหตุด้านความปลอดภัย

หมายเหตุ FCC

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎข้อบังคับ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ขอแนะนำให้พยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

หมุนหรือย้ายเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เสียบอุปกรณ์เข้ากับเต้ารับที่อยู่คนละวงจรกับเครื่องรับ ขอความช่วยเหลือจากผู้จำหน่ายหรือช่างเทคนิคที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง 2004/108/EC เกี่ยวกับอุปกรณ์ที่ก่อให้เกิดการรบกวนทางแม่เหล็กไฟฟ้า คำสั่ง 2006/95/EC เกี่ยวกับอุปกรณ์ไฟฟ้าที่ใช้แรงดันต่ำ คำสั่ง 2011/65/EU เกี่ยวกับการจำกัดการใช้สารอันตรายบางชนิดในอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบการทำงานสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ข้อตกลง:

เมื่อยกจอภาพ อย่ายกที่ฐานจอภาพ เพื่อป้องกันความเสียหาย

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközökhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközök előírt határértékeinek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő feltételekhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek minden zavart tűrnie kell, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

หมายเหตุสำหรับผู้ใช้ในแคนาดา

Ez a B osztályú digitális készülék megfelel a kanadai NMB-003 szabványnak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható áthúzott szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a terméket árusító helyen kaphat.

MŰSZAKI ADATOK

LCD-panel	Meghajtórendszer		Szines TFT LCD
	Mérét		18,5" (47 cm)
	Képpontmérét		0,3 mm (vizszintes) x 0,3 mm (fuggöleges)
	Fényerő		200 cd/m2(jellemző)
	Kontraszt		Max. 100 000 000:1 (ACM)
	Betekintési szög		90° (vizszintes) 65° (fuggöleges) (CR=10)
	Válaszidő		5 ms
	Panellipus		TN
	Videó		R, G, B anlog felület
	Vizszintes frevencia		30 kHz-80 kHz
	Fuggöleges frevencia		55-75 Hz
Megjelenithető színek			16,7 millio
Videoórajel			85,5 MHz
Maximális felbontás			1366 × 768 60 Hz-en
Plug&Play			VESA DDCCI/DDC2B
Fogyasztás(200 nit fényerő mellett)	Bekapcsolt állapot		13,5 W (jellemző)
	Alvó állapot		0,45 W (jellemző)
	Kikapcsolt állapot		0,35 W (jellemző)
Bemeneti csatlakozó			D-Sub24 tús DV-I (csak a két bemenettel rendelkező tipusnál)
Bemeneti videoejl			Analóg: 0,7 Vp-p (normál), 75 OHM, positivDigitális jal (csak a két bemenettel rendelkező tipusnál)
Hangszörök			1 W x 2 (Csak az audiobemenettil rendelkező tipusok esétén) (Optionális)
Maximális képernyömérét			Vizszintesen: 410 mmFuggölegesen: 230 mm
Áramforrás			100-240 V, 50/60 Hz
Környezetre vonatkoź kõvetelemények:			Mūkódeyi hörmséklet: 5-35 °CTárolas hörmséklet: -20-60 °CMūkódeyi páratartalam: 10-85%
Mérétek			441 (szé) × 353 (ma) × 197 (mé) mm
Tómeg (nettó)			2,68 kg (nettó)
Mechanikai jellemzök			Dölés: -5° és +20° közöttElfordulás: NincsMagassagbeällitás: NincsElforditható: NemLevehető talp: Van
Külso kezelöszervek	Kapcsoló/gombok	Bekapsológomb	MENU/ENTERAuto/Kilépés
		Bemenet	Auto/Kilépés
		Hangerő	E (Empowering) gomb
	Funkciok	KontrasztFényerőFókuszFrekvenciaV. pozióF. pozió(Meleg) Szin(Hideg) SzínRGB szinhömsékletNyelv	OSD poziójaOSD idökorlájtAg automatikus konfigurácio (csak az anlog bemenetü tipusok esétén)Széles mód (teljes/arány)ACM be/kiBemeneti jel kivalasztsaşa (csak a két bemenettel rendelkező tipusok esétén)DDC/CI BE/KIKijelzöfinformaciókNullázásKilépés
A műszaki adatok értesítés nělkül vátlozhatnak.

เอกสารคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer สามารถพบได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือการติดตั้งจอภาพ LCD Acer อย่างย่อ (QSG)

คำเตือนด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำเตือนต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณได้รับการจัดอันดับทางไฟฟ้าสำหรับการทำงานกับกระแสไฟฟ้าที่ระบุก่อนที่จะเสียบปลั๊ก
2. ถอดปลั๊กจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดจอภาพเบาๆ
4. ห้ามยกและห้ามเคลื่อนย้ายเครื่องโดยไม่ได้รับอนุญาต ไปยังพื้นหรือตู้
5. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือกรดกับจอภาพ LCD หรือตัวเครื่อง Acer ไม่รับผิดชอบต่อความเสียหายใดๆ ที่อาจเกิดขึ้นจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือกรด
6. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การสัมผัสกับฝน ความชื้น หรือแสงแดดโดยตรงอาจทำให้เกิดการทำงานผิดปกติ
7. ห้ามกระแทกจอภาพ LCD แรงเกินไป แรงกระแทกที่มากเกินไปอาจทำให้เกิดความเสียหายถาวรต่อจอภาพ
8. ผู้ปฏิบัติงานต้องดำเนินการตรวจสอบและบำรุงรักษาอุปกรณ์อย่างสม่ำเสมอตามคำแนะนำของผู้ผลิต เพื่อให้มั่นใจว่าอุปกรณ์ทำงานได้อย่างถูกต้องและปลอดภัย
9. Αποθήκευση: Στη μονάδα LCD, συνιστάται θερμοκρασία από -20° έως 60° C (-4° έως 140° F). Η αποθήκευση της οθόνης LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη βλάβη.
10. การเปิดเผยข้อมูลใดๆ ต่อบุคคลภายนอก ไม่ว่าจะเกิดขึ้นจากกรณีใดๆ ตามเงื่อนไขดังต่อไปนี้:

Το καλώδιο ή το βύσμα έχει υποστεί ζημιά. Χύθηκε υγρό πάνω στην οθόνη LCD ή η οθόνη εκτέθηκε στη βροχή. Η οθόνη LCD ή το περίβλημα έχει υποστεί ζημιά.

Προσάρτηση της βάσης οθόνης

1. อุปกรณ์ที่เกี่ยวกับการทำงานและอุปกรณ์ที่เกี่ยวข้องกับงานและพื้นที่ทำงาน
2. Βγάλτε την οθόνη από τη συσκευασία.
3. ซูโอเวสเต โต เบราเซียวา ออตเนียวา โต โอซอนส์ โอ นบา

ตรวจสอบให้แน่ใจว่าจอภาพได้ล็อกเข้ากับแขนยึดจอภาพแล้ว (ในรุ่นที่เลือก) ปรับตำแหน่งของจอภาพโดยหมุนจอภาพไปยังมุมที่เหมาะสม (ในรุ่นที่เลือก)

Σύνδεση της οθόνης σε υπολογιστή

1. เปิดฝาครอบด้านบนของเครื่องคอมพิวเตอร์ออก
2. 2-1 Σύνδεση καλωδίου βίντεο

α. Βεβαιωθείτε ότι έχει διακοπεί η παροχή ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το καλώδιο βίντεο VGA στον υπολογιστή.

2-2 Σύνδεση μηχανικού καλωδίου (μόνο μοντέλο διπλής εισόδου)

α. Βεβαιωθείτε ότι έχει διακοπεί η παροχή ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το καλώδιο VGA από τον υπολογιστή στην οθόνη και συνδέστε το καλώδιο τροφοδοσίας στον υπολογιστή.

1. เชื่อมต่อสายไฟเข้ากับขั้วต่อ (โมเดลบางรุ่น) (อุปกรณ์เสริม)
2. วางตำแหน่งสายไฟของอุปกรณ์เข้ากับขั้วต่อที่ด้านหลังของอุปกรณ์ 5.เชื่อมต่อสายไฟเข้ากับขั้วต่อของอุปกรณ์และยึดเข้ากับคลิปหนีบสายไฟ

ข้อมูลภายนอกสำหรับการตรวจสอบ

Ap.	Eikoviδio	Στοιχείο	Περγαφή
1, 2	θ	Kouμπi/ ενδειξη λειουργίας	Ενεργοτοίει/ατενεργοτοίει ηγι οβόνη. Φι μλε χρύμα utροδεκυέι τροφόδοσία με ρεύμα. Φι ποτικαλι χρύμα utροδεκυέι λειουργία αναμονής/εξοκονόμησης ενεργείας.
3	Input	Kouμπi ειαδδού	Παπηθε τίγα εναλαγή βεταξύ των πηγύν ειαδδού.
4	+	Kouμπi εντασης ηχού	Πεδετε γία νενεργοτοίησε τηγ κλιμακρα μρύβμισης της ενταση ηχού.
5	MENU	Λειουργίες OSD	Παπηθε γία προβαλίου του μενού OSD. Παπηθε ξανά γία ειαδαγένετε εἰμελογή στο μενού OSD.
6	AUTO	Kouμπi autóματης ρυμιαίης/ Εξοδός	Εαν το μενού OSD εἶναι ενερό, παπηθε Autóματηγία εξεόδο στοτο το μενού OSD. Μόλις ατενεργοτοίηθεί το μενού OSD, παπηθε Autóματα κα η σθένθη θα βελιστοτοίησε autóματα τη θεόλι προβαλίς, την ευταίαŋ κα το ρλόι της προβαλίς σας.
7	e	Πλήκτορo Empowering	Παπηθε το πλήκτορo Empowering γίαν ανοίξει ηλειουργία OSD Acer eColor Management καν ατακτήκετε προβαησι στις λειουργίες σεναρίουν.

กฎและข้อกำหนดด้านความปลอดภัย

ข้อมูล FCC

อุปกรณ์นี้ได้รับการตรวจสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยมาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่ในวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ - ขอความช่วยเหลือจากผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

สำหรับผลิตภัณฑ์นี้ Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2004/108/EC, คำสั่งแรงดันไฟฟ้าต่ำ 2006/95/EC, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

ข้อมูลนำเข้า:

เพื่อหลีกเลี่ยงความเสียหายที่อาจเกิดขึ้นกับหน้าจอ อย่ายกจอภาพโดยจับที่ฐาน

ข้อมูลนำเข้า: สายไฟ

การเชื่อมต่อสายไฟทั้งหมดกับอุปกรณ์นี้ต้องทำด้วยสายไฟที่เหมาะสมเพื่อรักษาความสอดคล้องกับกฎ EMC

ข้อมูลนำเข้า: อุปกรณ์ต่อพ่วง

อุปกรณ์ต่อพ่วงใดๆ (อุปกรณ์อินพุต/เอาต์พุต, เทอร์มินัล, เครื่องพิมพ์ ฯลฯ) ที่เชื่อมต่อกับผลิตภัณฑ์นี้ต้องเป็นไปตามขีดจำกัดคลาส B ที่เกี่ยวข้อง อุปกรณ์ต่อพ่วงที่ไม่ได้ผ่านการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

Αφού εξετάσει το αίτημα του χρήστη, η υπηρεσία απαντά μέσω της Οικονομικής Επιτροπής Επικοινωνίας, για το περιεχόμενο αυτού του μηνύματος.

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดของส่วนที่ 15 ของกฎ FCC การทำงานขึ้นอยู่กับเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่ต้องการ

ข้อควรระวัง: การใช้งาน

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การป้องกันการสูญเสียความร้อนจากครัวเรือนในสหภาพยุโรป

13/14

การทิ้งน้ำมันปรุงอาหารที่ใช้แล้วลงในท่อระบายน้ำหรืออ่างล้างจานเป็นสิ่งที่ไม่ควรทำ เพราะอาจทำให้เกิดการอุดตันของท่อได้ แทนที่จะทำเช่นนั้น ควรทิ้งน้ำมันปรุงอาหารที่ใช้แล้วอย่างถูกวิธี โดยการเก็บรวบรวมไว้ในภาชนะที่เหมาะสมและนำไปทิ้งที่จุดรับทิ้งน้ำมันปรุงอาหารใช้แล้ว หรือส่งไปยังศูนย์รีไซเคิลน้ำมันปรุงอาหารใช้แล้ว การรีไซเคิลน้ำมันปรุงอาหารใช้แล้วช่วยลดผลกระทบต่อสิ่งแวดล้อมและสุขภาพของมนุษย์ได้ สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการทิ้งน้ำมันปรุงอาหารใช้แล้วอย่างถูกวิธี คุณสามารถติดต่อสำนักงานท้องถิ่นหรือหน่วยงานจัดการขยะในพื้นที่ที่คุณอาศัยอยู่

ข้อมูลจำเพาะ

Oθövn LCD	Σωτημα Μόβγησε		Εγχρωμη Μόθουνι LCD TFT
	Μέγεθος		18,5" (47 cm)
	Βήμα pixel		0,3 mm (O) x 0,3 mm (K)
	Φιτενόπητa		200 cd/m2 (τυμίκη)
	Avriθεση		10000000:1 μεγ. (ACM)
	Γινία προβολής		90° (O) 65° (K) (CR = 10)
	Xρόνος ατάκριασε		5 ms
	Τύπος πάνλε		TN
	Βίντεο		Avaloγική δίασύνδεση R, G, B
	Ορίδόνια συχόντητa		30 kHz - 80 kHz
	Κατακόρμη συχόντητa		55 - 75 Hz
Xρώματα Μθöνης			16,7 Εκατομμύρία
Συχόνητα κουκκίδων			85,5 MHz
Μέγιαη ανάληω			1366 x 768 @ 60 Hz
Τοῦθέτηηκαι ἀμεαη λειουρία			VESA DDCCI/DDC2B
Κατανάλωηρεύματος(στα 200 nits)	Λειουρία ενεργοτοίηης		13,5 W (τυμίκη)
	Λειουρία αυαμούνις		0,45 W (τυμίκη)
	Λειουρία ατενεργοτοίηης		0,35 W (τυμίκη)
Υποδόχή εἰσόδου			D-SubDVI-D 24 ακίδων (μόνο μοντέλο δίπλες εἰσόδου)
Σημα βίντεο εἰσόδου			Avaλογίκο: 0,7 Vp-p (τυμίκο), 75 OHM, έβεικό Ψηρίακό στημα (μόνο μοντέλο δίπλες εἰσόδου)
Ηχεία			1 W x 2 (μόνο μοντέλο εἰσόδου χχού) (προαρετίκο)
Μέγιατο μέγεθος οδόνης			Ορίζόνιa: 410 mmKατακόρμη; 230 mm
Πηγίη τιχύος			100-240 V, 50/60 Hz
Περβαλλοντικά ζητήματa			Οερμοκρασια Λειουρίας; 5° εύς 35°CΟερμοκρασια Ατοβήκωμιας; -20° εύς 60°C丫γραία Μειουρίας; 10% εύς 85%
Δίαταάεις			441 (Π) x 353 (Y) x 197 (B) mm
Βάρος (K. B.)			2,68 kg (καθάρο)
Προδίαγραφές μηχαίασου			Κλίαη: -5° εύς +20°Πρειρορία: Κχρύβμια Μερμούς; Κχρύβμια Μερμούς; Κχρύβμια Μερμούς; Κχρύβμια Μερμούς; Κχρύβμια Μερμούς; Κχρύβμια Μερμούς; Κχρύβμια; Μερμούς; Κχρύβμια Μερμούς; Κχρύβμια Μερμούς; Κχρύβμια Μερμούς; Κχρύβμια Μερμούς; Κχρύβμια Μερμούς;ΩΑΓΗΠλίκτονη ΕΙαδόθοςΕνταση έχού Πανταση έχού Πανταση Εαλαία Εαλαία Εαλαία Εαλαία Εαλαία Εαλαία Εαλαία Εαλαία Εαλαία Εαλαία Εαλαία Εαλαία Εαλαία Εαλαία Εαλαία Έλεύθους
Εξωτερίκα στοίχειαελέχουη	ΔιακόTTης/κουμίπια		Καμμι ΛειουρίαςEιαδόθοςΕνταση ύχού Πληκτρο E(Empowering)
	Λειουρίες		Avriθεση Φινενότητa Χερεινότητa Ανοχίος δίρος OSDΕγτίαση Ανοματη ρύθμιαση παραμέτρων (μόνο μοντέλο avαλογική εἰσόδου)Poλό Λειουρία Ευείλες σθένης (Πλρρό/ανλούγι)Oπες Τεδη Εθεση Ανοματη Ευείλες Εθεση Ανοματη Ευείλες Εθεση Ανοματη Ευείλες Εθεση Ανοματη Ευείλες Εθεση Ανοματη Ευείλες Εθεση Ανομ αρός Εθεση Ανοματη Ευείλες Εθεση Ανοματη Ευείλες Εθεση Ανοματη Ευείλες Εθεση Ανοματη Ευείλες Εθεση Ανο ματος Εθεση Ανο ματος Εθεση Ανο ματος Εθεση Ανο ματος Εθεση Ανο ματος Εθεση Ανο ματος Εθεση Ανο ματος Εθεση Αδύθους
Ολες Απροδίγαραφές υτόκεινται σε αλλαγές χχμίς προείδοτοίηŋ.

ค้นหาคู่มือและเอกสารทางเทคนิคอื่นๆ สำหรับผลิตภัณฑ์ Acer ได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานฉบับย่อ (Quick Start Guide – QSG) สำหรับจอภาพ LCD ของ Acer

คำเตือนด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำเหล่านี้อย่างละเอียด

1. สำหรับการทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าค่าไฟฟ้าที่ระบุของจอภาพของคุณเหมาะสมกับการใช้งานกับไฟสลับที่ใช้ในพื้นที่ของคุณ

ปิดจอภาพ LCD และถอดสายไฟออกจากเต้ารับ - ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจอเบาๆ ห้ามฉีดของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง - ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง - บริษัท Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์

1. อย่าวางจอภาพ LCD ใกล้หน้าต่าง การให้จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
2. อย่าให้แรงกดกับหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้จอภาพเสียหายถาวร
3. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์นี้ด้วยตนเอง การซ่อมแซมทุกประเภทต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
4. เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิ -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บจอภาพ LCD ในสภาพแวดล้อมที่อยู่นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวร
5. ถอดปลั๊กจอภาพออกจากเต้ารับทันทีและโทรหาช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
6. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย
7. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพโดนฝน
8. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับขาตั้ง

1. เลือกฐานวางจอภาพออกจากกล่อง และวางบนพื้นผิวทำงานที่มั่นคงและได้ระดับ
2. นำจอภาพออกจากกล่อง
3. ติดแขนขาตั้งจอภาพเข้ากับฐานวาง
4. ตรวจสอบให้แน่ใจว่าฐานวางล็อกเข้ากับแขนขาตั้งจอภาพแล้ว (สำหรับบางรุ่น)
5. ยึดฐานวางเข้ากับแขนขาตั้งจอภาพโดยหมุนสกรู โดยใช้หูจับในตัวหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสายสัญญาณภาพ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสายสัญญาณดิจิทัล (เฉพาะรุ่นที่มีพอร์ตคู่)

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายด้านหนึ่งของสาย DVI 24 พินเข้ากับด้านหลังของจอภาพ และเสียบปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

1. เชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นที่มีช่องเสียบเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ตัวควบคุมภายนอก

Č.	Ikona	Položka	Popis
1,2		Tlačidlo/ kontrolka napajania	Služi na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostné režim/režim sětrenia energiu.
3	Input	Tlačidlo Vstup	Stlačením tlacidla prepnite vystupné zdroje.
4	+ -	Tlačidlo Hlasitost'	Stlačením tlacidla aktivujte systém na ovládanie hlasitosti.
5	MENU	Funkcie OSD	Stlačením zobrazite ponuku OSD. Opátovnám stlačením zadáte vyber v ponuke OSD.
6	AUTO	Tlačidlo automatickeho nastavenia/ukončenia	Ak je ponuka OSD aktíva, stlačením tlacidla Auto ju ukončte. Ked' bude ponuka OSD neaktíva, stlačte tlacidlo Auto a monitor automaticaky optimalizuje polohu displeja, zaostrenie a hodiny na displeji.
7	e	Kláves Empowering	Stlačte kláves Empowering na olvorenie ponuky Správy farieb OSD a dostanete sa k režimom scenárov.

ข้อกำหนดและคำเตือนด้านความปลอดภัย

คำเตือนของ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าปฏิบัติตามขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ขีดจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในพื้นที่ที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างใดอย่างหนึ่งหรือหลายอย่างต่อไปนี้

ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เสียบอุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากเครื่องรับ ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องของ EC

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2004/108/EC คำสั่งแรงดันไฟฟ้าต่ำ 2006/95/EC คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

ข้อควรระวัง:

เพื่อป้องกันความเสียหาย ห้ามยกจอภาพโดยจับที่ฐาน

ข้อควรระวัง: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

ข้อควรระวัง: อุปกรณ์ต่อพ่วง

สามารถเชื่อมต่อเฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าสอดคล้องกับขีดจำกัดคลาส B เข้ากับอุปกรณ์นี้ การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

Pozor

Zmeny alebo modifikácie, ktoré neboli výslovne schválené výrobcom, môžu mať za následok zneplatnenie oprávnenia používateľa prevádzkovať tento produkt, ktoré udeľuje Federálny výbor pre komunikácie (FCC) v USA.

Prevádzkové podmienky

Toto zariadenie je v súlade s časťou 15 pravidiel FCC. Prevádzka podlieha nasledujúcim dvom podmienkam: (1) toto zariadenie nesmie spôsobovať škodlivé rušenie a (2) toto zariadenie musí akceptovať akékoľvek prijaté rušenie, vrátane rušenia, ktoré môže spôsobiť nežiaducu činnosť.

Upozornenie: Pre používateľov v Kanade

Tento digitálny prístroj triedy B spĺňa požiadavky kanadskej normy ICES-003.

Poznámka pre kanadských používateľov

Toto zariadenie triedy B spĺňa požiadavky kanadskej normy NMB-003.

Likvidácia nepotrebného zariadenia používateľmi v súkromných domácnostiach v Európskej únii.

Tento symbol na produkte alebo na jeho balení znamená, že tento výrobok sa nesmie likvidovať spolu s iným domovým odpadom. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovať prírodné zdroje a zabezpečiť, aby bolo recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Pre ďalšie informácie o tom, kde môžete odovzdať svoje domáce spotrebiče, kontaktujte miestny úrad, službu na likvidáciu domového odpadu alebo obchod, kde ste produkt zakúpili.

ŠPECIFIKÁCIE

LCD Panel	Druh monitora		Farebný TFT LCD
	Velfkost'		18,5° (47 cm)
	Rozstup bodov		0,3 mm (H) x 0,3 mm (V)
	Jas		200 cd/m2(charakteristický)
	Kontrast		100000000:1 Max (ACM)
	Pozorovací uhol		90° (H) 65° (V) (CR = 10)
	Doba odozvy		5 ms
	Typ panela		TN
	Video		Analógové rozhranie R, G, B
	Horizontálna frekvencia		30 kHz - 80 kHz
	Vertikálna frekvencia		55 - 75 Hz
Farby displeja			16,7 milióna
Max. obnovovacia frekvencia bodov			85,5 MHz
Maximáne Rozlügenie			1366 x 768 pri 60 Hz
Technología Plug & Play			VESA DDCCI/DDC2B
Prikon (pri 200 nitov)	Režim zapnutia		13,5 W (charakteristicxy)
	Režim spänku		0,45 W (charakteristicxy)
	Režim vypnutia		0,35 W (charakteristicxy)
Vstrupý konektör			D-Sub DVI-D 24-kolíkovy (iba model s duálnym vystupom)
Vstrupý signál videa			Analógový: 0,7 Vp-p (Standardne), 75 OHM, cladný Digitány signál (iba model s duálnym vystupom)
Reproduktory			1 W x 2 (iba model so vystupom Audio) (volitěfné)
Maximána veftkost' obrazovky			Horizontálne: 410 mm Vertikálné: 230 mm
Zdroj napájania			100 - 240 V, 50/60 Hz
Podmienky prostredia			Prevádková teplata: 5 až 35 °CTeplata skladovania: -20 až 60 °CTeprádková vlhkest: 10 % až 85 %
Rozmery			441 (Ś) x 353 (V) x 197 (H) mm
Hmotnost' (netto)			2,68 kg (netto)
Špecifikácie mechanizmu			Vykkopenie: -5° až +20°Otačanie: NieNastavenie vyšky: Nvyklapanie: Noidpjitefniý stojan: Àno
Vonkajšie ovládače	Prepinač/tlačidiá		Tlačidio zapnutia Vstup Hlasitost' PONUKA/ZADATAutomatický/ukončitKláves E (Empowering)
	Funkcie		Kontrast Poloha OSDČasyový limit OSDAutomatický konfigurácia (iba pre model s analógovým vystupom) Širokouhlý režim (Uplný/pomer strán)Zapnut/typnuć AMDVýber vystupného signálu (iba model s duálnym vystupom)Zap./vyp. DDC/CIInformatáce o displejiObnovenieSkočenie
			Virtikálna poloha (Teplé) farby (Studené) farby Teplata farieb RGB Jazyk Informácie o displejiObnovenieSkočenie
Všetky špecifikácie možu podliehat' zmenám bez predchákazjúceho oznámenia.

Na oficiálnych webových stránkach podpory spoločnosti Acer nájdete príručky a dokumenty pre svoj produkt značky Acer.

Sprievodca rýchlym spustením LCD monitora Acer (QSG)

Dôležité bezpečnostné pokyny

Pozorne si prečítajte nasledujúce pokyny.

1. การทำความสะอาดจอ LCD: ตรวจสอบให้แน่ใจว่าจอมีระดับไฟฟ้าที่เหมาะสมกับกระแสสลับที่มีอยู่ในสถานที่ของคุณ
2. ปิดจอ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดจออย่างเบามือ
4. ห้ามฉีดหรือเทของเหลวใดๆ ลงบนจอหรือแผงด้านหลังโดยตรง ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์กับจอ LCD หรือแผงด้านหลัง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอ LCD ไว้ใกล้หน้าต่าง จออาจเสียหายอย่างรุนแรงหากถูกฝน ความชื้น หรือแสงแดด
7. อย่ากดหรือกระแทกจอ LCD แรงๆ เพราะอาจทำให้จอเสียหายถาวร
8. ห้ามถอดแผงด้านหลังหรือพยายามซ่อมแซมเครื่องด้วยตนเอง ควรให้ช่างเทคนิคที่ได้รับอนุญาตเป็นผู้ตรวจสอบ
9. เก็บจอ LCD ในห้องที่มีอุณหภูมิระหว่าง 20°C ถึง 60°C การเก็บจอ LCD นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวร
10. ถอดปลั๊กทั้งหมดออกจากจอทันที และติดต่อช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
11. สายสัญญาณ PC ขาดหรือชำรุด มีของเหลวหกใส่จอ LCD หรือจอสัมผัสกับฝน
12. จอ LCD หรือแผงด้านหลังเสียหาย

การติดตั้งจอบนฐาน

1. นำฐานจอออกจากบรรจุภัณฑ์ และวางบนพื้นที่ทำงานที่มั่นคงและเรียบ
2. นำจอออกจากบรรจุภัณฑ์
3. ติดตั้งแขนของจอเข้ากับฐาน
4. ตรวจสอบให้แน่ใจว่าฐานยึดแน่นกับแขนของจอ (สำหรับบางรุ่น)
5. ยึดฐานเข้ากับแขนของจอโดยหมุนสกรูด้วยไขควงหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอกับคอมพิวเตอร์

1. ปิดจอ และถอดสายไฟของคอมพิวเตอร์ออกจากเต้าเสียบ
2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าทั้งจอและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 ต่อสายดิจิทัล (เฉพาะรุ่นที่มีอินพุตคู่)

a. ตรวจสอบให้แน่ใจว่าปิดทั้งจอภาพและคอมพิวเตอร์แล้ว b. เสียบปลายด้านหนึ่งของสาย DVI 24 พินเข้ากับด้านหลังของจอภาพ และเสียบปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

1. ต่อสายเสียง (เฉพาะรุ่นที่มีอินพุตเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับเต้ารับที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง

ปุ่มภายนอก

Nr.	Ikon	Punkt	Beskrivelse
1, 2		Tænd/sluk-knap/indikator	Tænder og slukker for skærmen. Blå angiver, at skærmen er tændt. Gul angiver standby/strombesparende tilstand.
3	Input	Indgangsknap	Tryk for at skifte indgangskilde.
4	+	Lydstyrkekap	Tryk for at aktivere justeringskyderen til lydstyrke.
5	MENU	OSD-funktioner	Tryk for at få vist OSD. Tryk iven for at foretage et valg i OSD.
6	AUTO	Auto-justeringskap/Afslut	Hvis OSD er aktiveret, skal du trykke på Auto for at afslutte OSD. Når OSD er inaktiv, skal du trykke på Auto, hvorved skærmen automatisk vil optimere visningsposition, fokus og ur på skærmen.
7	e	Empowering-knap	Tryk på Empowering-kappen for at abne Acer eColor Management OSD og få adgang til scenarietilstandene.

ข้อบังคับและข้อควรระวังด้านความปลอดภัย

ข้อบังคับของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าเป็นไปตามขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของข้อบังคับ FCC ขีดจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ หากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งโดยเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์อีกครั้ง ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เสียบอุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ติดต่อตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2004/108/EC คำสั่งแรงดันต่ำ 2006/95/EC คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

อย่าเปิดจอภาพที่ฐานเพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่น ๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ: อุปกรณ์ภายนอก

เฉพาะอุปกรณ์ภายนอก (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองตามขีดจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์ที่ไม่ได้รับการรับรองอาจก่อให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

FCC (คณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา) อนุญาตให้ใช้อุปกรณ์นี้

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การทำงานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ชาวแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์โดยผู้ใช้ในครัวเรือนส่วนตัวในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรกำจัดร่วมกับขยะในครัวเรือนอื่น ๆ แต่เป็นความรับผิดชอบของคุณที่จะกำจัดอุปกรณ์โดยนำไปส่งที่จุดรวบรวมที่กำหนดสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การเก็บรวบรวมและการรีไซเคิลอุปกรณ์แยกต่างหากช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกนำกลับมาใช้ใหม่ในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถนำอุปกรณ์ไปรีไซเคิล โปรดติดต่อเทศบาล บริษัทกำจัดขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD-panel	Driversystem		TFT farve-LCD
	Storrelse		18,5" (47 cm)
	Pixelafstand:		0,3 mm (H) x 0,3 mm (V)
	Lysystyrke		200 cd/m2(typisk)
	Kontrast		100000000:1 Maks. (ACM)
	Betragtningsvinkel		90° (H) 65° (V) (CR=10)
	Svartid		5 ms
	Paneltype		TN
	Video		R, G, B analogt interface
	H-frekvens		30 kHz - 80 kHz
	V-frekvens		55 - 75 Hz
Skærmfarver			16,7 millionaire
Pixelfrekvens			85,5 MHz
Maksimal oplosning			1366 x 768 ved 60 Hz
Plug & Play			VESA DDCCI/DDC2B
Strømforbrug (ved 200 enheder)	Tænd tilstand		13,5 W (typisk)
	Slumretilstand		0,45 W (typisk)
	Slukket tilstand		0,35 W (typisk)
Indgangsstik			D-Sub DVI-D 24 ben (kun model med dual-indgang)
Videoindgangssignal			Analog: 0,7 Vp-p (standard), 75 OHM, positiv Digitalt signal (kun model med dual-indgang)
Hojttalere			1 W x 2 (kun model med lyndinggang) (ekstraudstyr)
Maksimal skærmstorelse			Vandret: 410 mm Lodret: 230 mm
Strømkilde			100-240 V, 50/60 Hz
Miljohensyn			Driftstermeratur: 5° til 35°C Opbevaringstemp.: -20° til 60°C Luftfugtighed ved drift: 10 % til 85 %
Mål			441 (B) x 353 (H) x 197 (D) mm
Vægt (N. W.)			2,68 kg (netto)
Funktionsspecifikationer			Haeldnung: -5° til +20° Drejning: Nej Hojdeindstelling: Nej Drejetap: Nej Aftagelig fod: Ja
Udvendige knapper	Knapper	Tænd/sluk-knap	MENU/ENTER
		Indgang	Auto/Afslut
		Lydstyrke	E(Empowering)-knap
	Funktioner	Krontrast	OSD-position
		Lysystyrke	OSD-timeout
		Fokus	Automatisch konfiguration (kun model med analog indgang)
		Ur	Bredformat (Fuld/Aspekt)
		H.-position	ACM Til/Fra
		V.-position	Valg af indgangssignal (kun model med dual-indgang)
		(Varm) farve	DDC/CI Til/Fra
		(Kolig) farve	Oplysninger om skærm
		RGB-farvetemperatur	Nulstil
		Sprog	Afslut
Alle speificationen kan øendres uxden varsel.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือการติดตั้งด่วน (QSG) สำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอ LCD: ตรวจสอบให้แน่ใจว่ากระแสไฟฟ้าที่กำหนดของจอตรงกับกระแสไฟฟ้าที่มีในพื้นที่ของคุณ
2. ปิดจอ LCD และถอดปลั๊กสายไฟออกจากเต้ารับ ฉีดน้ำยาทำความสะอาดชนิดไม่ละลายไขมันลงบนผ้า แล้วเช็ดจออย่างระมัดระวัง
3. ห้ามฉีดหรือเทของเหลวลงบนจอหรือตัวเครื่องโดยตรง
4. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
6. ห้ามวางจอ LCD ใกล้หน้าต่าง การที่จอสัมผัสกับฝน ความชื้น หรือแสงแดดอาจทำให้จอเสียหายอย่างรุนแรง
7. อย่ากดแรงที่หน้าจอ LCD แรงดันที่มากเกินไปอาจทำให้หน้าจอเสียหายอย่างรุนแรงได้
8. อย่าถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์ด้วยตัวเอง ช่างเทคนิคที่ได้รับอนุญาตควรดำเนินการซ่อมแซมทั้งหมด
9. เก็บรักษาหน้าจอ LCD ไว้ในห้องที่มีอุณหภูมิ -20 ถึง +60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) การเก็บรักษาหน้าจอ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
10. ถอดปลั๊กจอภาพออกจากเต้ารับทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาตในสถานการณ์ต่อไปนี้:
11. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย
12. มีของเหลวหกใส่หน้าจอ LCD หรือจอภาพสัมผัสกับฝน
13. หน้าจอ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับขาตั้ง

1. นำขาตั้งจอภาพออกจากบรรจุภัณฑ์และวางบนพื้นผิวที่มั่นคงและเรียบ
2. นำจอภาพออกจากบรรจุภัณฑ์
3. ติดตั้งแกนขาตั้งจอภาพเข้ากับฐาน
4. Varmista, että jalusta on lukittu näyttöjalustan varteen (tietyissä malleissa).
5. Kiinnitä jalusta näyttöjalustan varteen kiertämällä ruuvia litteäpäisellä esineellä (kuten ruuvimeisselillä) tai sopivalla kolikolla (tietyissä malleissa).

Näytön liittäminen tietokoneeseen

1. Katkaise näytön virta ja irrota tietokoneen pistoke pistorasiasta.
2. 2-1 Liitä videokaapeli.

a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä VGA-videokaapeli tietokoneeseen.

2-2 Liitä digitaalikaapeli (vain kaksoistulomalli). a. Varmista, että näyttö ja tietokone on sammutettu. b. Liitä 24-nastaisen DVI-kaapelin toinen pää näytön takaosaan ja toinen pää tietokoneen porttiin.

1. Liitä äänikaapeli. (Vain äänitulomalli) (Valinnainen).
2. Kytke näytön virtajohto näytön takana olevaan virtaliitäntään.
3. Kytke tietokoneen ja näytön virtapistokkeet läheiseen pistorasiaan.

Ulkoiset ohjauslaitteet

Nro	Kuvake	Kohta	Kuvaus
1,2		Virtapainike/merkkivalo	Kytkee näytön virran päälle ja pois päältä. Sininen merkkivalo tarkoittaa, että virta on kytkettyä. Oransi merkkivalo tarkoittaa valmiustilaa/virransästötilaa.
3	Input	Tulo-painike	Painamalla painiketta voit vailtaa tulolåhdettä.
4	+	Äänenvoim.-painike	Painamalla painiketta voit ottaa äänenvoimakkuuden liukusäätimen käyttoön.
5	MENU	OSD-toiminnot	Painamalla tata saat OSD:n nakyviin. Painamalla uudelleen voit tehdā valinnan OSD:ssà.
6	AUTO	Automaattisen säädōn painike /Lopeta	Jos OSD on käytössä, voit poistua OSD:stā painamalla Auto-painketta. Kun OSD ei ole käytössä, pinea Auto-painketta, jolloin näytö optimoi automaattiseti näytö asettelun, tarkenuksen ja taajuunden.
7	e	Empowering-painike	Voit avata Acer eColor Management OSD:n ja käytää skenaariotiljoa painamalla Empowering-painketta.

Määräykset ja turvallisuusilmoitukset

FCC-ilmoitus

Tämä laite on testattu ja sen on todettu olevan FCC:n sääntöjen osan 15 mukaisen luokan B digitaaliselle laitteelle asetettujen rajoitusten mukainen. Nämä rajoitukset määrittävät riittävän suojauksen haitallisilta häiriöiltä kotitalousasennuksissa. Tämä laite muodostaa, käyttää ja saattaa säteillä radiotaajuusenergiaa. Jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se saattaa aiheuttaa haitallisia häiriöitä radioliikenteelle.

ไม่สามารถรับประกันได้ว่าจะไม่เกิดการรบกวนขึ้น อย่างไรก็ตาม หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุและโทรทัศน์ (ซึ่งสามารถตรวจพบได้โดยการปิดและเปิดเครื่องอีกครั้ง) ผู้ใช้ควรแก้ไขการรบกวนด้วยวิธีใดวิธีหนึ่งดังต่อไปนี้:

• ปรับทิศทางหรือตำแหน่งของเสาอากาศรับสัญญาณ
• ย้ายเครื่องรับและอุปกรณ์ให้ห่างกันมากขึ้น
• เสียบอุปกรณ์เข้ากับเต้ารับที่อยู่ในวงจรไฟฟ้าที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างวิทยุและโทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องตามข้อกำหนด CE

Acer Inc. ขอประกาศว่าจอแสดงผล LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและเงื่อนไขอื่นๆ ของคำสั่งต่อไปนี้: คำสั่ง EMC 2004/08/EC, คำสั่งแรงดันไฟฟ้าต่ำ 2006/95/EC, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

หมายเหตุ:

อย่ายกจอแสดงผลโดยจับที่ฐาน เพื่อป้องกันความเสียหาย

หมายเหตุ: สายเคเบิลที่มีฉนวนป้องกัน

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนป้องกันตามข้อกำหนดของคำสั่ง EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

สามารถเชื่อมต่ออุปกรณ์ต่อพ่วง (เช่น ตัวควบคุมอินเทอร์เฟซ อุปกรณ์เสริม เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองตามขีดจำกัดคลาส B เท่านั้น การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ในการใช้งานอุปกรณ์นี้ตามที่ FCC (Federal Communications Commission) อนุญาตให้ผู้ใช้เป็นโมฆะ

ข้อกำหนดการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การใช้งานอยู่ภายใต้เงื่อนไขต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่ถูกต้อง

หมายเหตุ: สำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่เลิกใช้งานแล้วในครัวเรือนภายในสหภาพยุโรป

สัญลักษณ์ที่ปรากฏบนอุปกรณ์นี้หรือบนบรรจุภัณฑ์ หมายความว่าไม่ควรทิ้งอุปกรณ์นี้รวมกับขยะในครัวเรือนทั่วไป คุณมีหน้าที่นำอุปกรณ์ที่เลิกใช้งานแล้วไปส่งที่จุดรวบรวมขยะอิเล็กทรอนิกส์หรืออุปกรณ์ไฟฟ้าที่กำหนดไว้ การแยกเก็บและรีไซเคิลอุปกรณ์ที่เลิกใช้งานแล้วอย่างเหมาะสมจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ที่คุณสามารถนำอุปกรณ์ที่เลิกใช้งานแล้วไปรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น ศูนย์รีไซเคิล หรือร้านค้าที่คุณซื้ออุปกรณ์

ข้อมูลจำเพาะทางเทคนิค

LCD-paneleli	Ohjausjärestelmä	TFT Color LCD
	Koko	18,5" (47 cm)
	Pikseliväli	0,3 mm (V) x 0,3 mm (P)
	Kirkkaus	200 cd/m2(typillinen)
	Kontrasti	100 000 000:1 enint. (ACM)
	Katselukulma	90° (V) 65° (P) (CR=10)
	Vasteaika	5 ms
	Panellityppi	TN
	Video	R, G, B analoginen liitäntä
	H-taajuus	30 kHz - 80 kHz
	V-taajuus	55 - 75 Hz
Näytövärit		16,7 miljoonaa
Pistekellotaajus		85,5 MHz
Enimmästarkkuus		1366 x 768 @ 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Virrankulutus (200 nitä)	Päälä	13,5 W (typillinen)
	Lepotila	0,45 W (typillinen)
	Pois	0,35 W (typillinen)
Tulolitänty		D-Sub DVI-D 24-nastainen (vain kaksoistulomalli)
Videotulosignaali		Analoginen: 0,7 Vp-p (standard), 75 OHM, positivinen Digitaalinen signaali (vain kaksoistulomalli)
Kaiuttimet		1 W x 2 (vain äänitulomalli) (valinnainen)
Näytöruudun enimmäiskoko		Vaakasuora: 410 mm Pystysuora: 230 mm
Virtälähde		100 - 240 V, 50/60 Hz
Ympäristötekijät		Käytölampötila: 5 - 35 °C Varastoinilampötila: -20 - +60 °C Ilmankosteus: 10 - 85 %
Mitat		441 (L) x 353 (K) x 197 (S) mm
Paino (netto)		2,68 kg (netto)
Mekanism tiedot		Kallistus: -5° - +20° Kierto: ei Korkeuden säätö: ei Nivelöinti: ei Irrotettava jalusta: kyllä
Ulkiset ohjauslaitteet	Kytkimet/painikkeet	Virtapainke Tulo Äänenvoim. E(Empowering)-painike
	Toiminnot	Kontrasti Kirkkaus Tarkennus Taajius Vaakasijainti Pystysijainti Lämmin viä Viileä värä RGB-värlampötila Kieli Lopeta
Kaikkia teknisä tietoja voidaan muuttaa ilman ennakkoiimoitustà.

คู่มือการใช้งานและเอกสารอื่นๆ ของผลิตภัณฑ์ Acer มีอยู่ในเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานฉบับย่อ (QSG) สำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. วิธีทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณมีกำลังไฟฟ้าเพียงพอที่จะทำงานกับไฟ AC ที่มีอยู่ในพื้นที่ของคุณ
2. ปิดเครื่อง LCD และถอดปลั๊กไฟ
3. ห้ามฉีดพ่นหรือเทของเหลวลงบนจอภาพหรือตัวเครื่องโดยตรง
4. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอ LCD ไว้ใกล้หน้าต่าง หากจอภาพถูกฝน ความชื้น หรือแสงแดด อาจทำให้เกิดความเสียหายร้ายแรงได้
7. อย่ากดที่จอ LCD แรงกดที่มากเกินไปอาจทำให้จอภาพเสียหายถาวรได้
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์นี้ด้วยตนเอง ช่างเทคนิคที่ได้รับอนุญาตควรเป็นผู้ดำเนินการบำรุงรักษาทุกประเภท
9. ควรเก็บจอ LCD ไว้ในห้องที่มีอุณหภูมิ -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) หากเก็บจอ LCD ไว้นอกช่วงอุณหภูมินี้ อาจทำให้เกิดความเสียหายถาวรได้
10. คุณต้องถอดจอภาพออกทันทีและโทรแจ้งช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:
11. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย มีของเหลวหกใส่จอ LCD หรือจอภาพถูกฝน
12. จอ LCD หรือตัวเครื่องเสียหาย

วิธีติดตั้งจอเข้ากับฐาน

1. นำฐานจอออกจากบรรจุภัณฑ์ และวางบนพื้นผิวที่มั่นคงและได้ระดับ
2. นำจอออกจากบรรจุภัณฑ์
3. ติดตั้งแขนขาจอเข้ากับฐาน
4. ตรวจสอบว่าฐานล็อกกับแขนขาจอเรียบร้อยแล้ว (สำหรับบางรุ่น)
5. ติดตั้งฐานเข้ากับแขนขาจอโดยหมุนสกรูด้วยไขควงหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

วิธีเชื่อมต่อจอกับคอมพิวเตอร์

1. ปิดจอ และถอดปลั๊กไฟของคอมพิวเตอร์
2. 2-1 เชื่อมต่อสายวิดีโอ

a. ตรวจสอบว่าจอและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสายดิจิทัล (เฉพาะรุ่นที่มีอินพุตคู่)

a. ตรวจสอบว่าปิดทั้งจอภาพและคอมพิวเตอร์แล้ว b. เชื่อมต่อปลายด้านหนึ่งของสาย DVI 24 พินเข้ากับด้านหลังของจอภาพ และเชื่อมต่อปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

1. เชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นที่มีช่องเสียบเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับช่องจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง

ตัวควบคุมภายนอก

Nr.	Ikon	Element	Beskrivelse
1, 2	b	Strømknapp/-indikator	Slår skjermen av/på. Blå indikerer at den er slätt på. Gul indikerer standby/ strømsparingsmodus.
3	Input	Inngang-knapp	Trykk for Å vekskle mellom inggangskilder.
4	+	Volumknapp	Trykk for Å aktivere glidebryteren for volum.
5	MENU	OSD-funksjoner	Trykk for Å vise OSD. Trykk igjen for Å angi et valg i OSD.
6	AUTO	Knapp for automatisk justering / Avslutt	Hvis OSD er aktiv, må du trykke på Auto for Å gå ut av OSD. Når OSD er inaktiv, trykker du på Auto, og skjermen vil da automatisk optimalisere visningsposisjon, fokus og klokken på skjermen.
7	e	Empowering-tast	Trykk på Empowering-tasten for Å apne Acer eColor Management OSD og få tilgang til scenariomodiene.

ข้อกำหนดและหมายเหตุด้านความปลอดภัย

หมายเหตุ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าสอดคล้องกับขีดจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ขีดจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนด้วยมาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• หมุนหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากวงจรที่เครื่องรับเชื่อมต่ออยู่
• ติดต่อผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้สอดคล้องกับข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2004/108/EC คำสั่งแรงดันไฟฟ้าต่ำ 2006/95/EC คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อหน้าจอ คุณควรยกจอโดยจับที่ฐานจอเท่านั้น

หมายเหตุ: สายเคเบิลที่มีฉนวนป้องกัน

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่น ๆ ควรใช้สายเคเบิลที่มีฉนวนป้องกัน

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์รับเข้า/ส่งออก เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองตามขีดจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้งานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือดัดแปลงใด ๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิต อาจทำให้สิทธิ์การใช้งานที่ได้รับจาก Federal Communications Commission ในการใช้อุปกรณ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดส่วนที่ 15 ของกฎ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ชาวแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ที่ใช้แล้วจากผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่น ๆ แต่คุณมีหน้าที่นำอุปกรณ์ไปส่งที่จุดรวบรวมเพื่อรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์ที่ใช้แล้วเมื่อกำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลในวิธีที่ปกป้องสุขภาพและสิ่งแวดล้อม หากคุณต้องการข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์เพื่อรีไซเคิล โปรดติดต่อหน่วยงานท้องถิ่น บริการกำจัดขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD-panel	Kjoresystem	TFT farge-LCD
	Storrelse	18,5" (47 cm)
	Pikselmål	0,3 mm (H) x 0,3 mm (V)
	Lystyrke	200 cd/m2(typisk)
	Kontrast	100 000 000:1 maks. (ACM)
	Synlig vinkel	90° (H) 65° (V) (CR=10)
	Responstud	5 ms
	Paneltype	TN
	Video	R, G, B analogt grensesnitt
	H-frekvens	30-80 kHz
	V-frekvens	55-75 Hz
Visningsfarger		16,7 millionaire
Punktklokke		85,5 MHz
Maksimal opploosing		1366 x 768 ved 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Strømforbruk (ved 200 nit)	På-modus	13,5 W (typisk)
	Hvilemodus	0,45 W (typisk)
	Av-modus	0,35 W (typisk)
Inngangskobling		D-Sub DVI-D, 24-pinners (bare modell med dual-inngang)
Signal for videoinngang		Analog: 0,7 Vp-p (standard), 75 OHM, positiv Digitalt signal (bare modell med dual-inngang)
Høytalere		1 W x 2 (bare modell med lydingang) (tilleggsutstyr)
Maksimal skjermstorelse		Horizontalalt: 410 mm Vertikalt: 230 mm
Strømkilde		100-240 V, 50/60 Hz
Miljomessige hensyn		Driftstemp.: 5° til 35 °C Lagringstemp.: -20° til 60 °C Driftsfuktighet: 10 % til 85 %
Mål		441 x 353 x 197 mm (B x H x D)
Vekt (n.v.)		2,68 kg (netto)
Spesifikasjoner for mekanisme		Helling: -5° til +20° Dreiemeikanisme: Nei Hoydejustering: Nei Akse: Nei Avtakbart fotstativ: Ja
Eksterne kontrollere	Bryter/knapper	Strømnapp Inngang Volum	MENY/ENTER Auto/Avslutt E(Empowering)-tast
	Funksjoner	Kontrast Lysystyke Fokus Klokke H. posisjon V. posisjon (Varm) farge (Kald) farge RGB-fargetemperatur Språk	OSD-posisjon OSD-tidsavbrudd Auto. konfigurasjon (bare modell med analog inngang) Bred modus (full/aspekt) ACM av/på Valg av insignal (bare modell med dual-inngang) DDC/CI av/på Visningsinformasjon Tilbaskestill Avslett
Alle spesifikasjoner kan endres uten varsel.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานฉบับย่อ (QSG) สำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าจอภาพของคุณมีระดับพลังงานที่เหมาะสมกับไฟ AC ที่มีอยู่ในตำแหน่งที่คุณใช้งาน
2. ปิดจอภาพ LCD และถอดสายไฟ AC ออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีฤทธิ์กัดกร่อนลงบนผ้า แล้วเช็ดหน้าจออย่างเบามือ ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
4. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
5. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง จอภาพอาจเสียหายร้ายแรงหากโดนฝน ความชื้น หรือแสงแดด
6. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวรได้
7. ห้ามถอดฝาครอบยูนิตนี้ด้วยตนเองและห้ามพยายามซ่อมบำรุงด้วยตนเอง การบำรุงรักษาทุกประเภทต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
8. เก็บจอภาพ LCD ในอุณหภูมิระหว่าง -20° ถึง 60°C (-4° ถึง 140°F) การเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
9. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้ ให้ถอดปลั๊กจอภาพทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต:

สายสัญญาณจอภาพ-คอมพิวเตอร์ชำรุดหรือเสียหาย

• หากมีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
• หากจอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำฐานจอภาพออกจากบรรจุภัณฑ์ และวางบนพื้นที่ทำงานที่มั่นคงและได้ระดับ
2. นำจอภาพออกจากบรรจุภัณฑ์
3. ใส่เสายึดจอภาพเข้ากับฐาน

ตรวจสอบให้แน่ใจว่าฐานพอดีกับเสายึดจอภาพ (ในบางรุ่น) - ใช้ไขควงปากแบนหรือเหรียญหมุนสกรูเพื่อยึดฐานเข้ากับเสายึดจอภาพ (ในบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดปลั๊กสายไฟของคอมพิวเตอร์
2. เชื่อมต่อสายวิดีโอ 2-1

a. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสายดิจิทัล (เฉพาะรุ่นที่มีอินพุตคู่) ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายด้านหนึ่งของสาย DVI 24 พินเข้ากับพอร์ตที่ด้านหลังของจอภาพ และเสียบปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

1. เชื่อมต่อสายสัญญาณเสียง (เฉพาะรุ่นที่มีอินพุตเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

การควบคุมภายนอก

Numara	Simge	Öğe	Açıklama
1, 2	Og	Güç duğmesi/göstergesi	Monitorić açar/kapatir. Mavi,;açık Olduğunugösterir. Kehirbar rengi,beklerme/gücsasarrufu modunda Olduğunugösterir.
3	Input	Giriş duğmesi	Giriş kaynaklarıarasindaGeorge yapmakiçın basin.
4	+	Ses seviyesi duğmesi	Ses seviyesi kayma olçebin itkinleşirmekçın basin.
5	MENU	OSD ilevleri	OSD'yi:göruntülemekçın basin.OSD'de bir seçim girmekçın tekrar basin.
6	AUTO	Otomatik ayarlama duğmesi/Cılıçı	OSD etkinse Otomatikduğmesine basarakOSD'dençın.OSD devre dislbirakildiktansonra Otomatikduğmesine bastıyinizdamonITOR,ekraninizn konum,odak ve saatini otomatik olarak ilyleşirir.
7	e	Empoweringkey	Acer eColor Management OSD'yi acmakve senaryo modlarina ülaşmakçınEmpoweringKey tuşuna basin.

ข้อกำหนดและประกาศด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามข้อ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับทิศทางหรือตำแหน่งของเสาอากาศรับสัญญาณ

• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้อง CE

ด้วยเอกสารนี้ Acer Inc. ขอประกาศว่าจอภาพ LCD รุ่นนี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2004/108/EC, คำสั่งแรงดันต่ำ 2006/95/EC, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC ซึ่งกำหนดให้ต้องมีระบบการออกแบบที่เป็นมิตรต่อสิ่งแวดล้อมสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

คำเตือน:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนป้องกัน

การเชื่อมต่อทั้งหมดกับอุปกรณ์เทคโนโลยีสารสนเทศอื่น ๆ ต้องใช้สายเคเบิลที่มีฉนวนป้องกันเพื่อให้สอดคล้องกับข้อกำหนด EMC

คำเตือน: อุปกรณ์ต่อพ่วง

อุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าสอดคล้องกับขีดจำกัดคลาส B เท่านั้นที่ควรเชื่อมต่อกับพอร์ตนี้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนกับเครื่องรับวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใด ๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้ซึ่งได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกาเป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การทำงานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำเตือน: สำหรับผู้ใช้ในแคนาดา

อุปกรณ์คลาส B นี้เป็นไปตามข้อกำหนดของแคนาดา ICES-003

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การทิ้งอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่ใช้แล้วในประเทศสมาชิกสหภาพยุโรปสำหรับการใช้งานในครัวเรือน

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่น ๆ คุณมีหน้าที่นำอุปกรณ์ที่ใช้แล้วไปส่งที่จุดรวบรวมขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกทิ้งและรีไซเคิลผลิตภัณฑ์ของคุณอย่างถูกวิธีจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่ใช้แล้ว โปรดติดต่อหน่วยงานท้องถิ่น บริการกำจัดขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะทางเทคนิค

LCD Panel	Sürüçü Sistemi	TFT Renkli LCD
	Boyut	18,5" (47 cm)
	Piksel Araişi	0,3 mm (Y) x 0,3 mm (D)
	Parlaklik	200 cd/m2 (Tipik)
	Kontrast	100.000.000:1 Maks (ACM)
	Görülebilir Aci	90° (Y) 65° (D) (CR=10)
	Tepki Suresi	5 ms
	Panel Türü	TN
	Video	R, G, B Analog Arabirim
	Yatay Frekans	30 kHz - 80 kHz
	Dikey Frekans	55 - 75 Hz
Ekran Renkleri		16,7 Milyon
Dot Clock		85,5 MHz
Maksimum Çozünurlük		1366 x 768 @ 60 Hz
Tek ve Kullan		VESA DDCCI/DDC2B
Güç Tüketimi (200 nitte)	Açık Mod	13,5 W (Tipik)
	Uyku Modu	0,45 W (Tipik)
	Kapali Mod	0,35 W (Tipik)
Girş Bağlayüzı		D-Sub DVI-D 24 pim (Sadece Dual Gürligi Model)
Girş Video Sinyali		Analog: 0,7 Vp-p (standart), 75 OHM, Pozitif Dijital sinyal (Sadece Dual Gürligi Model)
Hoparlörter		1 W x 2 (Sadece Ses Gürligi Model) (Istige®, %85)
Maksimum Ekran Buyüklugu		Yatay: 410 mm Dikey: 230 mm
Güç Kaynaya		100-240 V, 50/60 Hz
Çevresel Durumlar		Çaligi Sıcaligi: 5° - 35°C Saklama Sıcaligi: -20° - 60°C Çaligi Nem Arali:i: %10 - %85
Boyutlar		441 (G) x 353 (Y) x 197 (D) mm
Ağırlik (Net)		2,68 kg (net)
Mekanizma Teknik Özellikleri		Egün: -5° - +20° Donuş: Hayir Boy ayarlamasi: Hayir Pivot: Hayir Ayrlabilir ayak noktası: Evet
Harici kontroller	Anahtar/Dülgeler	Güç Düɡmesi MENÜ/GIRİ Girisi Otomatik/Cılcı Seis Seviyesi E(Empowering) Key
	Işlevler	Kontrast OSD Konumu Parlaklik OSD Zaman Aşkı Odek Oto. Yaplandirma (sadece Analog gürligi model) Saat Geniş Mod (Tam/Aspect) Yatay Konum ACM Açma/Kapama Dikey Konum Girisi Sınyali Şeplimi (sadece Çift gürligi model) (Sicak) Renk DDC/CI Açma/Kapama (Soğuk) Renk Ekran Bilgisi RGB Renk Sıcaligi Sifrla Dil Çılcı
Tüm teknik özkelliderde bilirim yapilmadandehyile bilgilerl.

คุณสามารถค้นหาคู่มือการใช้งานและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ได้จากเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานอย่างรวดเร็วสำหรับจอภาพ LCD ของ Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอจอภาพ LCD: ตรวจสอบว่าจอภาพมีพารามิเตอร์ทางไฟฟ้าที่สอดคล้องกับแหล่งจ่ายไฟ AC ที่มีอยู่ในสถานที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า และเช็ดหน้าจอเบาๆ
4. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
6. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
7. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
8. ห้ามกดแรงบนหน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวรได้
9. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องนี้ด้วยตนเอง การซ่อมแซมทุกประเภทต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
10. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิ -20°C ถึง +60°C (-4°F ถึง +140°F) การเก็บจอภาพนอกช่วงอุณหภูมินี้อาจทำให้เกิดความเสียหายถาวรได้
11. ถอดปลั๊กจอภาพทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาตหากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้:

สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย - มีของเหลวหกใส่จอภาพ LCD หรือจอภาพสัมผัสกับฝน - จอภาพ LCD หรือตัวเครื่องเสียหาย

ติดตั้งจอภาพเข้ากับฐาน

1. นำฐานจอภาพออกจากบรรจุภัณฑ์และวางบนพื้นที่ทำงานที่มั่นคงและได้ระดับ
2. นำจอภาพออกจากบรรจุภัณฑ์
3. ติดแกนยึดจอภาพเข้ากับฐาน ตรวจสอบว่าฐานล็อกกับแกนยึดจอภาพเรียบร้อยแล้ว (สำหรับบางรุ่น)

ยึดฐานเข้ากับแขนยึดจอภาพโดยหมุนสกรูโดยใช้ปีกนกในตัวหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

เชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสายวิดีโอ

a. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดเครื่องอยู่ b. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสายดิจิทัล (เฉพาะรุ่นที่มีอินพุตคู่)

a. Verificați că atât monitorul, cât și calculatorul au alimentarea OPRITĂ. b. Conectați un capăt al cablului DVI cu 24 de pini la spatele monitorului, iar celălalt capăt la portul calculatorului.

1. Conectați cablul audio. (numai la modelul cu intrare audio) (opțional)
2. Introduceți cablul de alimentare al monitorului în portul de alimentare din spatele acestuia.
3. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.

Comenzi externe

Nr.	Pictogramă	Element	Descriere
1,2		Buton/indicator de alimentare	Pornoște/oprește monitorul. Albastru indică alimentarea pornită. Chihlimbariu indică modul standby/economie de energia.
3	Input	Buton pentru intrare	Apăsăti pentru a comuta înțre sursele de intrare.
4	+	Butonul Volum	Apăsăti pentru a activacala de reglare a volumulului.
5	MENU	Functii OSD	Apăsăti pentru a vizualiza OSD. Apăsăti din nou pentru a introduce o seleţie în OSD.
6	AUTO	Buton de reglare automată/lesire	Dacă OSD este activ, apăsăti pe Auto pentru a pârăsi OSD. După ce OSD a deveni inactiv, apăsăti pe butonul Auto, iar monitorul va optimiza automat positia de afișare, focalizareași ceasul afișajului dvs.
7	e	Tasta Empowering	Apăsăti pe tasta Empowering pentru a DESCHE de OSD-ul Acer eColor Managementși a accesa modurile de scenariu.

Precizări privind reglementările și siguranța

Precizări privind FCC

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protecție rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidențial. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că nu vor avea loc interferențe într-o anumită instalare. Dacă acest dispozitiv produce interferențe dăunătoare la recepția radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să încerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

Reorientați sau repoziționați antena receptoare. - Măriți distanța dintre dispozitiv și receptor. - Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul. - Consultați dealerul sau un tehnician radio/TV experimentat.

Declarație de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2004/108/CE, Directiva 2006/95/CE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicați apucându-l de bază.

Notă: Cabluri ecranate

การเชื่อมต่อทั้งหมดกับอุปกรณ์คำนวณอื่น ๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้ม เพื่อให้เป็นไปตามข้อกำหนด EMC

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าเป็นไปตามขีดจำกัดของคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การแก้ไขที่ไม่ได้ระบุอย่างชัดเจนโดยผู้ผลิตอาจทำให้สิทธิ์การใช้งานที่ได้รับจากคณะกรรมการการสื่อสารกลาง (FCC) ในการใช้อุปกรณ์นี้เป็นโมฆะ

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดของ FCC ส่วนที่ 15 การทำงานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใด ๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์โดยผู้ใช้ในครัวเรือนส่วนตัวในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่สามารถกำจัดร่วมกับขยะในครัวเรือนอื่น ๆ ได้ แต่คุณมีหน้าที่นำผลิตภัณฑ์ที่เลิกใช้งานแล้วไปส่งที่จุดรวบรวมขยะที่กำหนดสำหรับการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกเก็บและรีไซเคิลอุปกรณ์ที่เลิกใช้งานแล้วเมื่อกำจัดจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าผลิตภัณฑ์นี้ถูกรีไซเคิลในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่เลิกใช้งานแล้ว โปรดติดต่อสำนักงานท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Panou LCD	Sistem de actionare	LCD color TFT
	Dimensiune	18,5" (47 cm)
	Pas pixeli	0,3 mm (H) x 0,3 mm (V)
	Luminozitate	200 cd/m2 (tipic)
	Contrast	100.000.000:1 Max (ACM)
	Unghi de vizualizarè	90° (H) 65° (V) (CR=10)
	Timp de râspuns	5 ms
	Tip panou	TN
	Video	Interfăţă analogica R, G, B
	Frecventa ortizontà	30 kHz - 80 kHz
	Frecventa verticalà	55 - 75 Hz
Culori afișate		16,7 Miloane
Frecventa de ceas		85,5 MHz
Rezolutițe maximă		1366 x 768 la 60 Hz
Tip plug & play		VESA DDCCI/DDC2B
Consum de energia (la 200 nits)	Modul Pornit	13,5 W (tipic)
	Modul Repaus	0,45 W (tipic)
	Modul Oprit	0,35 W (tipic)
Conector de intrare		D-Sub DVI-D 24 pini (numai la modelul cu intrare duală)
Semnal video de intrare		Analog: 0,7 Vp-p (standard), 75 OHM, positiv Semnal digital (numai la modelul cu intrare duală)
Difuzoare		1 W x 2 (numai la modelul cu intrare audio) (optional)
Dimensiune maximă ecran		Orizzontă: 410 mm Verticală: 230 mm
Sursă de alimentare		100-240 V, 50/60 Hz
Considerații privind mediuul		Temp. de fonctionare: 5 ° - 35 °C Temp. de deposizare: -20 ° - 60°C Umiditate in timul funçõesări: 10% - 85%
Dimensiuni		441 (L) x 353 (h) x 197 (l) mm
Masa (netă)		2,68 kg (net)
Specificații privind mecanismul		Inclinarre: -5° - +20° Rotire: Nu Regiarrea inalțimii: Nu Pivotare: Nu Suport cu picor detașabili: Da
Comenzi externe	Comutator/butoane	Buton de alimentare Intrare Volum Poziță Auto/lesire Tasta Empowering (E)
	Functii	Contrast Poziță OSD Expirare OSD Configurare automată (numai la modelul cu intrare analogica) Modul Wide (Complet/Aspect) Poziță H. ACM Pormit/Oprit Poziță V. Selectare semnal de intrare (numai la modelul cu intrare duală) Culoare (cală) DDC/CI Pormit/Oprit Informatții monitor Températură culoare RGB Resetare Limbă leșire
Toate specificațiile pot fi schimbate fãră notificare prealabilă.

ค้นหาคู่มือและเอกสารอื่น ๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือการตั้งค่าด่วนสำหรับจอภาพ LCD ของ Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

กรุณาอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดจอภาพ LCD: โปรดจำไว้ว่าจอภาพของคุณออกแบบมาสำหรับการใช้งานกับกระแสสลับเท่านั้น
2. ถอดปลั๊กจอภาพ LCD และถอดสายสัญญาณออกจากขั้วต่อ
3. เช็ดทำความสะอาดด้วยผ้าแห้งโดยไม่ต้องใช้น้ำยาทำความสะอาดบนพื้นผิวของตัวเครื่องและระวังหน้าจอ อย่าฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง อย่าใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์ในการทำความสะอาดจอภาพ LCD หรือตัวเครื่อง Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
4. อย่าวางจอภาพ LCD ใกล้กับอุปกรณ์ที่ให้ความร้อน การวางจอภาพบนพื้นผิวที่ไม่มั่นคง ความชื้น หรือแสงแดดโดยตรงอาจทำให้เกิดความเสียหายร้ายแรงได้
5. อย่ากดลงบนหน้าจอ LCD การกดแรงเกินไปอาจทำให้จอแสดงผลเสียหายถาวรได้
6. อย่าเปิดเครื่องและอย่าพยายามซ่อมแซมอุปกรณ์นี้ด้วยตัวเอง ช่างเทคนิคที่ได้รับอนุญาตควรให้บริการซ่อมแซมทุกครั้ง
7. เก็บจอภาพไว้ในห้องที่มีอุณหภูมิตั้งแต่ -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บจอภาพ LCD ไว้นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวรได้
8. อย่าลืมถอดปลั๊กไฟออกจากขั้วต่อของจอภาพและติดต่อช่างเทคนิคที่ได้รับอนุญาตเมื่อเกิดปัญหาต่อไปนี้:
9. สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ขาดหรือชำรุด
10. การรั่วไหลของของเหลวบนจอ LCD หรือจอภาพได้รับความเสียหาย จอ LCD หรือตัวเครื่องอาจเสียหาย

การยึดจอภาพเข้ากับฐาน

1. นำฐานของจอภาพออกจากบรรจุภัณฑ์ วางบนพื้นผิวการทำงานที่มั่นคงและได้ระดับ 2. ถอดจอภาพออกจากบรรจุภัณฑ์ 3. ยึดขาตั้งจอภาพเข้ากับฐาน

• ตรวจสอบให้แน่ใจว่าฐานถูกยึดเข้ากับขาตั้งจอภาพ (สำหรับรุ่นที่เลือก) ยึดฐานเข้ากับขาตั้งและจอภาพโดยขันสกรูให้แน่นด้วยไขควงและประแจหกเหลี่ยม (สำหรับรุ่นที่เลือก)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ถอดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากเต้ารับ
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสาย DVI (สำหรับรุ่นที่มีอินพุตคู่) ก. ตรวจสอบให้แน่ใจว่าทั้งจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย DVI 24 พินเข้ากับขั้วต่อที่จอภาพ และปลายอีกด้านเข้ากับพอร์ตที่คอมพิวเตอร์

1. การเชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีช่องเสียงเข้า) (อุปกรณ์เสริม) เสียบสายเสียงที่ให้มาเข้ากับช่องเสียบที่ด้านหลังของจอภาพ
2. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้า

ปุ่มควบคุม

Homep	Икoha	Еlement	Описане
1,2		Бутон 3a Захсановe/ иndикатор	Издюгьв/БКПЮчы моитога. Сильото показа, чь моитогьт e ВКПЮчен. Оразковы Озоча вая ржим ha ratовост/песенье ha еергий.
3	Input	Бутон 3a вхod	Натинштета зраевский на Источнисту на вхod.
4	+	Бутон 3a сilia на зуka	Натинштета, за яама рожимате подвишисту сда за сilia на зуka.
5	MENU	Фунckши на OSD	Натинштета, за яама рожимате OSD. Матинштет ottheno, за ды вьадете селиковы в OSD.
6	AUTO	Бутон 3a авTomатICAL релларал. ихcod	Ако OSD e akтувен, наатинштета Auto zha иллмаэо cheСdяд като OSD ne e akтувен, натинштета Auto и моитогьт b abTomатICAL le оллм气зира розицята на дисп肺炎, рokedуcaи часobида на вайся дисп肺炎.
7	e	Клавш Empowering	Натинштета Клавшина Empowering, за яама овогриte OSD на Textоноггеля Acer eColor Management n да погунчite doctby по ржимите на сейнар pine.

คำแนะนำด้านความปลอดภัย

ประกาศจากคณะกรรมการกำกับดูแลการสื่อสารกลาง (FCC)

อุปกรณ์นี้ได้รับการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่สมเหตุสมผลต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

- เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากวงจรที่เครื่องรับเชื่อมต่ออยู่ ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้อง

ด้วยเอกสารฉบับนี้ Acer Inc. ขอประกาศว่า จอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและบทบัญญัติที่เกี่ยวข้องอื่นๆ ของคำสั่งความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC) 2004/108/EC คำสั่งแรงดันไฟฟ้าต่ำ 2006/95/EC คำสั่ง RoHS 2011/65/EC คำสั่ง 2009/125/EC เกี่ยวกับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ อย่ายกขึ้นโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่ป้องกัน

การเชื่อมต่อทั้งหมดกับอุปกรณ์ต่อพ่วงอื่นๆ ต้องทำด้วยสายเคเบิลที่ป้องกัน เพื่อให้เป็นไปตามข้อกำหนดด้านความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC)

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองความสอดคล้องกับข้อจำกัดคลาส B เท่านั้นที่ควรเชื่อมต่อกับผลิตภัณฑ์นี้ การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนต่อการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากฝ่ายที่รับผิดชอบด้านการปฏิบัติตามข้อกำหนด อาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ

การทำงาน

ผลิตภัณฑ์นี้ได้รับการรับรองตามมาตรฐาน 15 ของกฎระเบียบและข้อกำหนด การทำงานของอุปกรณ์นี้อยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้การทำงานที่ไม่ต้องการเกิดขึ้น

แคนาดา: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลนี้เป็นไปตามข้อกำหนดของ ICES-003 สำหรับอุปกรณ์คลาส B ในแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์โดยผู้ใช้ในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรกำจัดร่วมกับขยะทั่วไปอื่นๆ แต่คุณมีหน้าที่นำอุปกรณ์ที่ใช้แล้วของคุณไปส่งที่จุดรวบรวมขยะที่กำหนดเพื่อการรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การแยกและรีไซเคิลขยะอุปกรณ์ที่ใช้แล้วของคุณอย่างเหมาะสมจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าการรีไซเคิลเป็นไปในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่รีไซเคิลอุปกรณ์ที่ใช้แล้วของคุณ โปรดติดต่อสำนักงานท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD nahanen	Уразавливац сисема	TFT с Bretten LCD димплелов
	Размер	18,5" (47 cm)
	Сълka на пьксelenite	0,3 MM (X) x 0,3 MM (B)
	Яхост	200 cd/m2 (тимоча)
	Конtr pact	10000000:1 мас. (ACM)
	ълл на вижданe	90° (X) 65° (B) (CR=10)
	В��е за рекцуя	5 ms
	Тил на панета	TN
	Виdeo	R, G, В做一个好的好的好的好
	Хорионтална чесота	30 kHz - 80 kHz
	Верикална чесота	55 - 75 Hz
Лобтоve на дислени		16,7 мллунога
Dot Clock (Чеб耗费 на сканирaine)		85,5 MHz
Мakсимална рezолюцуя		1366 x 768 @ 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Консуальna на[eнэргий](пriу 200 ngnta)	Вълочен реким	13,5 W (тимочио)
	Реким на поков	0,45 W (тимочио)
	Изълочen реким	0,35 W (тимочио)
Вхдени кон ekтор		D-Sub DVI-D 24 рина (само з мodyел с дvoен bхд)
Вхдени видао синдан		Аналогов: 0,7 Vp-p (стадрген), 75 OHM, поалогенейен Цфpond синдан (само з мodyел с дvoен bхд)
Говоритelli		1 W x 2 (само з мodyел с audио bхд) (олдя)
Мakсимален размер на[eхраиа		Хорионтален: 410 MM Верикален: 230 MM
Источник на зхаралвае		100-240 V, 50/60 Hz
Екогогинь съобравенья		РавOTHA Tempeperatuya: 5" до 35°C Tempeperatuya на съхаленe: -20° до 60°C РавOTHA влажноct: 10% до 85%
Размерí		441 (Ш) x 353 (В) x 197 (Д) ММ
Terno (N. W.)		2,68 kr (нето)
Сnéцificкиам на мechанизma		Нakланнene: -5" до +20" Бътөн: He Коригиране на вибочинatable: He Ос: He Сълк: c подьннho крач: Дa
Външни бухони за уразалени	Къч/бухони	Бухони на зхаралвае Вхд Сиla на звука	Мени/Oьчбдanie Автуmarинo/Hizхд Клавиш E(Empowering)
	Фънши	Конtr pact Яхост Фокус Часовник X. поши В. поши (Tыл) ця (стед) ць RGB тemпeparура на цьета Езik	Позида на OSD Вреши на Искльвае на OSD Автуmarина кONDфигураць (само з мodyел с做一个罗夫 bхд)
		Φokус Часовник X. поши В. поши (Bыл) ця (стед) ць RGB тemпeparура на цьета Езik	Избор на bхдени симлan (само з мodyел с дvoен bхд) В Karl./Изкл. на DDC/CI Информача здяпlenя Нушиаре Изхд.

ดูคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ของคุณได้ที่เว็บไซต์อย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานจอภาพ LCD ของ Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำด้านความปลอดภัยต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD ตรวจสอบให้แน่ใจว่าข้อกำหนดด้านแหล่งจ่ายไฟของจอภาพตรงกับแหล่งจ่ายไฟในสถานที่ใช้งาน
2. ปิดจอภาพ LCD และถอดปลั๊กไฟออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายอินทรีย์ลงบนผ้า แล้วเช็ดหน้าจอเบา ๆ
4. ห้ามฉีดหรือเทของเหลวใด ๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง
5. ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์กับหน้าจอ LCD หรือตัวเครื่อง
6. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
7. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง ฝน ความชื้น หรือแสงแดดโดยตรงอาจทำให้จอภาพเสียหายอย่างรุนแรง
8. ห้ามกดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
9. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมทุกประเภทควรทำโดยช่างเทคนิคที่ได้รับอนุญาตเท่านั้น
10. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) หากเก็บจอภาพ LCD ไว้นอกช่วงอุณหภูมินี้ จอภาพอาจเสียหายถาวร
11. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งต่อไปนี้ ให้ถอดจอภาพออกจากแหล่งจ่ายไฟทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต
12. สายสัญญาณที่เชื่อมต่อจอภาพและคอมพิวเตอร์อาจเสียหาย
13. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพโดนฝน
14. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำจอภาพออกจากกล่อง และวางบนพื้นผิวที่เรียบและมั่นคง
2. นำจอภาพออกจากกล่อง
3. ติดตั้งที่ยึดจอภาพเข้ากับฐาน
4. ตรวจสอบให้แน่ใจว่าฐานติดกับที่ยึดแล้ว (เฉพาะบางรุ่น)
5. ติดฐานเข้ากับที่ยึด โดยหมุนสกรูด้วยไขควงที่ให้มาหรือเหรียญที่เหมาะสม (เฉพาะบางรุ่น)

การเชื่อมต่อจอภาพกับคอมพิวเตอร์

1. ปิดจอภาพ และถอดปลั๊กคอมพิวเตอร์ออกจากแหล่งจ่ายไฟ
2. 2-1 เชื่อมต่อสายวิดีโอ

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage VGA-videojuhe arvutiga.

2-2 Ühendage digitaaljuhe (ainult dualsisendiga mudelitel)

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage üks DVI-kaabli 24-kontaktiline pistik monitori taga olevasse sisendpessa ning teine arvuti väljundpessa.

1. Ühendage helikaabel (ainult helisisendiga mudelitel) (valikuline)
2. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
3. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedalolevasse pistikupessa.

Füüsilised nupud

Nr	Ikon	Nimetus	Kirjeldus
1,2	∅	Toitenupp/-indikaator	Lülltab monitori sisse/välja. Kui monitor on sisse lūlitatud, on indikaator sinine. Kui monitor on puhke-/sāsturežiimis, on indikaator kollane.
3	Input	Sisendi nupp	Vajutage sisendite vahel lūlitumiseks.
4	+	Helitugevuse nupp	Vajutage, et helitugevuse liugastmik aktiveerida.
5	MENU	OSD funktsoonid	Vajutage, et OSD avada. OSD valiku sisestamiseks vajutage uuesti.
6	AUTO	Nupu /Exit (Välja) automaatne kohaldamine	Kui menüu on aktivne, vajutage Auto, et menüust väljuda. Kui menüu ei ole aktiviene, vajutage Auto ning monitor optimeerib automaatseit menüu asendi, fookuse ja kella.
7	e	Režiimivaliku kirnupp Empowering	Režiimivaliku kirnupp Empowering avab menüu Acer eColor Management, kusaate stseenirežiime valida.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirnormidele. Need piirnormid peaksid tagama mõistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikku energiat ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldata ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häirete kõrvaldamiseks ühte või mitut järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku. Küsige abi edasimüüjalt või kogenud raadio-/televisiooniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Kaesolevaga kinnitab Acer Inc., et konealune LCD-monitor vastab EMU direktiivi 2004/108/EU, madalpingedirektiivi 2006/95/EU, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EU, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhimõtetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge tõstke monitori selle alusest kinni hoides.

Tähelepanu! Varjestatud kaablid

EMU eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu! Välisseadmed

Seadmega võib ühendada ainult B-klassi piirväärtustele vastavaid sertifitseeritud välisseadmeid (sisend-väljundseadmed, terminalid, printerid jne). Sertifitseeritud välisseadmete kasutamisega kaasnevad tõenäoliselt radio- ja televisioonihäired.

Ettevaatust!

Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud järgmised tingimused: (1) seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, sealhulgas häireid, mis võivad kahjustada seadme tööd.

Tähelepanu! Kasutajad Kanadas

Kõnealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See sümbol tootel või toote pakendil näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutuskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikku elektri- ja elektroonikaseadmete jäätmete kogumiskohta. Kasutuskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtt aitab säästa loodusvarasid ning tagada jäätmete ringlussevõtu viisil, mis kahjustab inimeste tervist ja keskkonda võimalikult vähe. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtuks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

LCD-panel	Tööpðhimöte	Värviline TFT LCD
	Suurus	18,5° (47 cm)
	Pikslī mōtmed	0,3 mm (H) × 0,3 mm (V)
	Heledus	200 cd/m2(tūpiline)
	Kontrastus	Max 10000000:1 (ACM)
	Vaatenurk	90° (H) 65° (V) (CR = 10)
	Reageerimisaeg	5 ms
	Paneeli tūp	TN
	Video	R, G, B analogogliides
	H-sagedus	30 kHz - 80 kHz
	V-sagedus	55 - 75 Hz
Värvitäpsus		16,7 Miljon
Pikslisagedus		85,5 MHz
Maksimaalne lahutusvõime		1366 × 768 @ 60 Hz
Isehäälestumine		VESA DDCCI/DDC2B
Elektrarbimine (200 niti juures)	Sisselūlītatuna	13,5 W (tūpiline)
	Puhkerežimiis	0,45 W (tūpiline)
	Väljalūlītatuna	0,35 W (tūpiline)
Sisendpistik		D-Sub 24-kontaktiline DVI-D (ainult dualsisendiga mudelitet)
Video sisendsignaal		Analogo: 0,7 Vp-p (standardne), 75 OHM, Positiνne Digitalaisignaal (ainult dualsisendiga mudelitet)
Kōlarid		1 W × 2 (ainult helisisendiga mudelitet) (valikuline)
Ekraani maksimaïsald mōtmed		Horisontaïne: 410 mm Vertikaalne: 230 mm
Toiteaillikas		100-240 V, 50/60 Hz
Keskkonnatingimused		Töötemperaatur: 5 °C kuni 35 °CSällamistemperaatur: -20 °C kuni 60 °CÖhuniiskus tõkeskkonnas: 10% kuni 85%
Mōtmed		441 (L) × 353 (K) × 197 (S) mm
Mass (netomass)		2,68 kg (neto)
Mehaanilised andmed		Kaldenurk: -5° kuni +20° Põördenurk: ei Kõrguse reguleerimisvahemik: ei Põördepunkt: ei Lahtivöetav jalg: jah
Füüssilised nupud	Lūlid/nupud	Toitenupp Sisend Helitugevus Nopp Empowering
	Funktsionid	Kontrastus Heledus Fookus Keil H. asend V. asend (Soe) Värvus (Kūm) Värvus RGB värvtemperatuur Keel Valju
Köski tehnilisi andmeid võidakse ette teatamata muuta.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt.

1. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง หากฝน ความชื้น หรือแสงแดดตกกระทบจอภาพ อาจทำให้จอภาพเสียหายอย่างรุนแรงได้
2. อย่ากดที่หน้าจอ LCD การกดแรงเกินไปอาจทำให้หน้าจอเสียหายอย่างถาวร
3. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์นี้ด้วยตนเอง งานด้านเทคนิคทุกประเภทควรดำเนินการโดยช่างผู้มีอำนาจ
4. เก็บจอภาพ LCD ไว้ในห้องที่มีอุณหภูมิ -20-60°C (-4-140°F) หากไม่ปฏิบัติตามอุณหภูมิที่กำหนด จอภาพอาจเสียหายอย่างถาวร
5. ให้ถอดจอภาพออกจากเต้ารับไฟฟ้าทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต หากเกิดสถานการณ์ใดๆ ตามที่ระบุไว้ด้านล่าง
6. สายเชื่อมต่อจอภาพกับคอมพิวเตอร์ชำรุดหรือเสียหาย
7. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
8. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำฐานจอภาพออกจากบรรจุภัณฑ์และวางบนพื้นผิวที่มั่นคงและเรียบ
2. นำจอภาพออกจากบรรจุภัณฑ์
3. Pritvirtinkite monitoriaus stovo atšaką prie pagrindo.
4. Įsitikinkite, kad pagrindas užsifiksavo monitoriaus stovo atšakoje (tam tikriems modeliams).
5. Pritvirtinkite pagrindą prie stovo atšakos, pasukdami varžtų kortelę arba tinkamo dydžio monetą (tam tikriems modeliams).

Monitoriaus prijungimas prie kompiuterio

1. Išjunkite monitorių ir ištraukite kompiuterio maitinimo laidą iš elektros lizdo.
2. 2-1 Prijunkite vaizdo kabelį

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite VGA vaizdo kabelį prie kompiuterio.

2-2 Prijunkite skaitmeninį laidą (tik dvigubos įvesties modelyje)

a. Įsitikinkite, kad ir monitorius, ir kompiuteris yra išjungti. b. Prijunkite vieną 24 kontaktų DVI laido galą prie monitoriaus nugarėlės, o kitą jo galą - prie kompiuterio prievado.

1. Prijunkite garso kabelį (tik garso įvesties modelyje) (pasirenkamas).
2. Įkiškite monitoriaus maitinimo laidą į maitinimo lizdą monitoriaus nugarėlėje.
3. Prijunkite kompiuterio ir monitoriaus maitinimo laidus prie greta esančio elektros lizdo.

Išoriniai valdikliai

Nr.	Piktograma	Elementas	Aprăsymas
1, 2	∅	Maitinimo mygtukas / indikatorius	ljungia ir išjungia monitoriu. Mélynas rodo ijungtă maitinima. Geltonas rodo budéjimo / energjos tauypmo režima.
3	Input	Ivesties mygtukas	Paspauskite, kad perjungtumete i vesties šaltinius.
4	+	Garsumo mygtukas	Paspauskite, kad suáktyvintumete garsumo slankija skale.
5	MENU	Ekrano rodiniq funkcijos	Paspauskite, kad peržūrétumete ekrano rodinius. Dar karta paspauskite, kad atidarytumete pasirinktā ekrano rodinj.
6	AUTO	Automatinio reguliavimo / iśejimo mygtukas.	Jei ekrano rodiniai veikia, paspauskite Auto (Automatis), kad juos użdarytUME. Kai ekrano rodiniai neveikia, paspauskite Auto (Automatis) ir monitorius automatiskai optimalii pritaikys ekrano padétj, fokusavimir sinchronizavim.
7	e	Mygtukas „Empowering"	Paspauskite mygtuka „Empowering", kad atvertumete „Acer eColor Management" rodinj ir pasiektumete scenariju režimus.

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศ FCC

อุปกรณ์นี้ผ่านการทดสอบและพบว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามข้อ 15 ของกฎ FCC ข้อจำกัดเหล่านี้มีวัตถุประสงค์เพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นของ EMC Directive 2004/108/EC, Low Voltage Directive 2006/95/EC, RoHS Directive 2011/65/EU และ Directive 2009/125/EC เกี่ยวกับข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ประกาศ

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ โปรดอย่ายกจอภาพโดยจับที่ฐาน

ประกาศ สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนด EMC

ประกาศสำหรับอุปกรณ์ภายนอก

อุปกรณ์นี้สามารถเชื่อมต่อกับอุปกรณ์ภายนอกที่ได้รับการรับรองคลาส B เท่านั้น (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) การใช้อุปกรณ์ภายนอกที่ไม่ได้ผ่านการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน

การเปลี่ยนแปลงใดๆ ที่ไม่ได้รับการรับรองอย่างชัดแจ้งจากผู้ผลิตจะทำให้สิทธิ์ในการใช้อุปกรณ์นี้ตามที่ได้รับอนุญาตจากคณะกรรมการการสื่อสารกลาง (FCC) เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การใช้งานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

ประกาศสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์โดยผู้ใช้ในครัวเรือนส่วนบุคคลในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนอื่นๆ คุณมีหน้าที่นำขยะอุปกรณ์ไปส่งที่จุดรวบรวมรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์โดยเฉพาะ การรวบรวมและรีไซเคิลขยะอุปกรณ์แยกต่างหากจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลในลักษณะที่ปลอดภัยต่อสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งขยะอุปกรณ์เพื่อรีไซเคิล โปรดติดต่อสำนักงานเทศบาลท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์นี้

ข้อมูลจำเพาะทางเทคนิค

LCD ploksté	ValdymoSYSTEMA	TFT spalvinis LCD
	Dydis	18,5° (47 cm)
	Vaizdo tašku dydis	0,3 mm (H) x 0,3 mm (V)
	Ryškumas	200 cd/m2 (jprastas)
	Kontrastas	100000000:1 maks. (ACM)
	Regimasis kampas	90° (H) 65° (V) (CR=10)
	Atsako trukmè	5 ms
	Plokstés tipas	TN
	Vaizdas	R, G, B analoginé s—asaja
	Horizontalus dažnis	30-80 kHz
	Vertikalus dažnis	55-75 Hz
Ekrano spalvos		16,7 millionu
Tašku dažnis		85,5 MHz
Didžiausia skiriamoji geba		1366 x 768 esant 60 Hz
Funkcjia „Plug & Play“		VESA DDCCI/DDC2B
Energios sanaudos (esant 200 nitu)	Ijungimo režimu	13,5 W (jprastos)
	Miego režimu	0,45 W (jprastos)
	Išjungimo režimu	0,35 W (jprastos)
Ivesties jungtis		D-Sub DVI-D 24 kontaktu (tik dvigubos ivesties modelje)
Valzdo ivesties signalas		Analoginis: 0,7 Vp-p (standartinis), 75 OHM, teigiamas Skaitmeninis signalas (tik dvigubos ivesties modelje)
Garsiakalbiai		1 W x 2 (tik garso ivesties modelje) (pasirenkamas)
Didžiausias ekrano dydis		Horizontaliai: 410 mm Vertikaliai: 230 mm
Maitinimo šaltinis:		100-240 V, 50/60 Hz
Aplinkos salygos		Naudojimo temperatūr: 5-35°C Saugojimo temperatūr: -20-60°C Naudojimo drégme: 10-85 %
Matmenys		441 (P) x 353 (A) x 197 (G) mm
Svoris (grynasis)		2,68 kg (grynasis)
Mechanizmu techninai duomenys		Pakreipimas: nuo -5° iki +20° Pasukimas: Nera Aukšćio regulavimas: Nera Sukimosi ašis: Nera Atkabinamas kojos stovas: Yra
Išorinai valdklai	Jungiklai / mygtukai	Maitinimo mygtukas Iestis Garsumas Mygtukas E („Empowering“)
	Funkcjos	Kontrastas Ekrano rodinio padetis Ryškumas Ekrano rodinio skirtasis laikas Fokusavimas Automatinis konfigūravimas (tik analoginés ivesties modelje) Sinchronizavimas Platusis režimas (Visas / Aspektas) Horizontali padetis ACS Jüngti / išjungti Vertikali padetis Iesties signalu pasirinkimas (tik dvigubos ivesties modelje) (Šilta) spvala DDC/CI jüngti / išjungti Akkuri RGB spalviné temperatūr Kalba Išeiti
Visi techninai duomenys gali būti kečiami iš anksto nepranešus.

คุณสามารถดูคู่มือผลิตภัณฑ์ Acer และเอกสารอื่นๆ ได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานอย่างย่อ (QSG) สำหรับจอภาพ LCD ของ Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

กรุณาอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD โปรดตรวจสอบว่าแรงดันไฟฟ้าของจอภาพเหมาะสมกับการใช้งานในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีฤทธิ์กัดกร่อนลงบนผ้า แล้วเช็ดหน้าจออย่างระมัดระวัง
4. ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง กรุณาอย่าใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์กับหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง อย่าให้จอภาพถูกฝน ความชื้น หรือแสงแดด เพราะอาจทำให้จอภาพเสียหายอย่างรุนแรง
7. อย่ากดที่หน้าจอ LCD แรงเกินไป แรงที่มากเกินไปอาจทำให้จอภาพเสียหายถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมชิ้นส่วนเหล่านี้ด้วยตนเอง การซ่อมแซมควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาตเท่านั้น
9. เก็บจอภาพ LCD ในสถานที่ที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (-4 ถึง 140 องศาฟาเรนไฮต์) หากเก็บจอภาพในอุณหภูมิที่เกินกว่าช่วงนี้ จอภาพอาจเสียหายถาวร
10. หากเกิดสถานการณ์ใดสถานการณ์หนึ่งดังต่อไปนี้ ให้ถอดจอภาพออกและโทรหาเจ้าหน้าที่ฝ่ายสนับสนุนด้านเทคนิคที่ได้รับอนุญาตทันที:
11. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์ฉีกขาดหรือเสียหาย
12. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
13. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำฐานจอภาพออกจากกล่องและวางบนพื้นผิวที่มั่นคงและเรียบ
2. นำจอภาพออกจากกล่อง
3. ติดตั้งขาตั้งจอภาพเข้ากับฐาน
4. ตรวจสอบว่าฐานยึดติดกับขาตั้งจอภาพแล้ว (สำหรับบางรุ่น) ในการติดตั้งฐานเข้ากับขาตั้งจอภาพ ให้ขันสกรูโดยใช้ไขควงที่ให้มาหรือเหรียญ (สำหรับบางรุ่น):

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 เชื่อมต่อสายวิดีโอ

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 เชื่อมต่อสายดิจิทัล (เฉพาะรุ่นที่มีอินพุตสองช่อง) ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย DVI 24 พินเข้ากับด้านหลังของจอภาพ และปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีอินพุตเสียง) (อุปกรณ์เสริม)
2. เชื่อมต่อสายไฟของจอภาพเข้ากับพอร์ตไฟที่อยู่ด้านหลังจอภาพ
3. เชื่อมต่อสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับที่อยู่ใกล้เคียง

การควบคุมภายนอก

Nr.	Ikona	Vienums	Apraksts
1,2		Iglesëgsanas/izsëgsanas poga/indikators	Iglesëdz/izsëldz monitoru. Zils indicatorsnorāda par iesëgtu pozicjù. Dzelteinfidukindikators norāda par gaidstāves/enerjjas taupësanas režimu.
3	Input	levades poga	Nospiediet, lai pãrsëgtu ivades avotus.
4	+	Skajuma poga	Nospiediet, aktivivëtu skajuma regulësanas sfländni.
5	MENU	Ekrāna izvëlnesfunckijas	Nospiediet, lai skafùt u ekrāna izvëlni.Nospiediet vëlreiz, lai atvêrtu atlasīto ekrāna izvëlnes elementu.
6	AUTO	Automātiskaskoriëgësanas/izieësanas poga	Ja ir aktiva ekrāna izvëline, nospiediet Auto,lai izietu no tãs. Ja ekrāna izvëne nav aktiva,nospiediet Auto, lai monitors automātiskoptimizëtu displeja novietojumu, fokusu unpulksteni.
7	e	Empoweringtaustiŋš	Nospiediet Empowering taustiŋu, lai atvêrtu Acer eColor Management ekrāna izvënlun pieklūtu scenāriju režimiem.

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศของ FCC

อุปกรณ์นี้ได้รับการทดสอบและพบว่าเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎข้อบังคับของ FCC ข้อจำกัดเหล่านี้ได้รับการออกแบบมาเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อใช้งานอุปกรณ์ในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ (ซึ่งสามารถระบุได้โดยการปิดและเปิดอุปกรณ์) ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้

• หมุนหรือย้ายเสาอากาศรับสัญญาณ
• ย้ายอุปกรณ์ให้ห่างจากเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับบนวงจรไฟฟ้าที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่
• โปรดติดต่อตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้องของ CE

ด้วยเอกสารฉบับนี้ Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นทั้งหมดและข้อกำหนดอื่นๆ ที่เกี่ยวข้องซึ่งระบุไว้ในคำสั่ง EMC 2004/108/EC, คำสั่งแรงดันไฟฟ้าต่ำ 2006/95/EC, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงานอย่างมีประสิทธิภาพ

ประกาศ

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

ประกาศ: สายเคเบิลที่มีการป้องกัน

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีการป้องกันเพื่อให้เป็นไปตามข้อกำหนด EMC

ประกาศ: อุปกรณ์ต่อพ่วง

อุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองและเป็นไปตามข้อจำกัดคลาส B เท่านั้นที่สามารถเชื่อมต่อกับขั้วต่อนี้ได้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

คำเตือน!

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานอุปกรณ์นี้ซึ่งได้รับจากคณะกรรมการการสื่อสารกลางเป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎข้อบังคับ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

ประกาศสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด NMB-003 ของแคนาดา

หมายเหตุเกี่ยวกับการกำจัดผลิตภัณฑ์สำหรับผู้ใช้ในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป หน้าที่ของคุณคือกำจัดอุปกรณ์ที่ใช้แล้วโดยนำส่งไปยังจุดรวบรวมขยะอิเล็กทรอนิกส์หรือขยะรีไซเคิลที่กำหนด การแยกขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์อย่างถูกต้องจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและส่งเสริมการรีไซเคิลที่ปลอดภัยต่อสุขภาพและสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์ที่ใช้แล้ว โปรดติดต่อหน่วยงานท้องถิ่น บริการกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD panelis	Vadoša sistema	TFT krāsu LCD
	Lielums	18,5" (47 cm)
	Pikselj	0,3 mm x 0,3 mm (augstums x platums)
	Spilgtums	200 cd/m2 (parasti)
	Kontrasts	100 000 000:1 maks. (ACM)
	Skata lenjis	90° (H) 65° (V) (CR=10)
	Reagëšanas laiks	5 ms
	Paneja tips	TN
	Video	R, G, B analogais interfeiss
	H-frekvence	30-80 kHz
	V-frekvence	55-75 Hz
Displeja krãsas		16,7 milj.
Punktu pulkstenis		85,5 MHz
Maksimäla izëkjirtspëja		1366 x 768 pie 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Enerõjias patēriŋs (200 niti)	ieslëgtä režimä	13,5 W (parasti)
	Miega režimä	0,45 W (parasti)
	Izslëgtä režimä	0,35 W (parasti)
leejas savienotäjs		D-Sub DVI-D 24 kontaktu (tikai modeljem ar divãm ieejãm)
leejas videosignäs		Analogoais: 0,7 Vp-p (standarts), 75 OHM, positivs Digitalaisignäs (tikai modeljem ar divãm ieejãm)
Skajruni		1 W x 2 (tikai modeljem ar audio ieeju) (izvëles)
Maksimälais ekrăna lielums		Horizontälä: 410 mm Vertikäli: 230 mm
Enerõjias avots		100-240 V, 50/60 Hz
Vides apsvērumi		Daribbas temperatūr: 5-35 °C Glabāşanas temperatūr: -20-60 °C Daribbas mitrums: 10-85%
Izmëri		441 x 353 x 197 mm (platums x augstums x dzijums)
Svars (N. W.)		2,68 kg (neto)
Mehänismaa specifikacijas		Sasvehãsana: -5" lidz +20° Pagriešana: nav Augstuma regulësana: nav Sasvehãsana: nav Atvienojama pamatne: ir
Ärejãs vadiklas	Slédži/pogas	Izvëne/atvësana leea	Auto/iziešana
		Skajlums	E(Empowering) taustin§
	Funkcjas	Kontrasts Spilgtums Fokuss Pulkstenis H. Position V. Position (Silta) krësä (Auksta) krësä RGB krësù temperatūr	Ekrāna izvënes pozćija Ekrāna izvënes taimauts Automàtskä konfigurešana (tikai modeljem ar analogo ieeju) Platais režims (pilnekrāns/aspektis) ACM islëgšana/izsëgšana Iejas signála atlase (tikai modelim ar divãm ieejãm) DDC/CI islëgšana/izsëgšana Displeja informácija Atiestatišana Izviešana
Visas specifikacijas var tikt mainītas bez pazijojuma.

สำหรับคู่มือผลิตภัณฑ์ Acer และเอกสารอื่น ๆ โปรดดูที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานฉบับย่อสำหรับจอภาพ LCD ของ Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำด้านล่างอย่างละเอียด

1. การทำความสะอาดจอภาพ LCD: ตรวจสอบให้แน่ใจว่าพิกัดกำลังไฟของจอภาพตรงกับกำลังไฟของระบบจำหน่ายไฟฟ้าในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดชนิดไม่ละลายบนผ้า แล้วเช็ดหน้าจอเบา ๆ
4. ห้ามฉีดหรือเทของเหลวใด ๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์บนพื้นผิวหน้าจอ LCD หรือตัวเครื่อง
5. Acer ไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
6. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การที่จอภาพถูกฝน ความชื้น หรือแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
7. ห้ามกดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง การซ่อมแซมทั้งหมดควรดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. เก็บจอภาพ LCD ในสถานที่ที่มีอุณหภูมิระหว่าง -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บจอภาพ LCD ในอุณหภูมิที่อยู่นอกช่วงนี้อาจทำให้อุปกรณ์เสียหายถาวร
10. หากเกิดเหตุการณ์ใดๆ ต่อไปนี้ ให้ถอดปลั๊กจอภาพทันทีและติดต่อช่างเทคนิคที่ได้รับอนุญาต:
11. สายสัญญาณที่เชื่อมต่อจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย
12. จอภาพ LCD เปียกน้ำหรือถูกฝน
13. มีรอยเสียหายบนจอภาพ LCD หรือตัวเครื่อง

การติดตั้งจอภาพเข้ากับขาตั้ง

1. นำขาตั้งจอภาพออกจากบรรจุภัณฑ์และวางบนพื้นผิวเรียบที่มั่นคง
2. นำจอภาพออกจากบรรจุภัณฑ์
3. ติดตั้งฐานจอภาพเข้ากับขาตั้ง

ตรวจสอบว่าฐานติดตั้งเข้ากับขาตั้งอย่างถูกต้อง (สำหรับบางรุ่น)

• เพื่อให้ฐานยึดติดกับขาตั้งได้ดี ให้ใช้เครื่องมือแบนหรือเหรียญที่มีขนาดเหมาะสมขันสกรูให้แน่น (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพและคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากแหล่งจ่ายไฟ
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ปิดทั้งจอภาพและคอมพิวเตอร์ ข. เสียบสาย VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสายวิดีโอดิจิทัล (เฉพาะรุ่นที่มีอินพุตคู่)

ก. ปิดทั้งจอภาพและคอมพิวเตอร์ ข. เสียบปลายด้านหนึ่งของสาย DVI 24 พินเข้ากับขั้วต่อที่ด้านหลังของจอภาพ และปลายอีกด้านเข้ากับขั้วต่อที่คอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีอินพุตเสียง) (ไม่บังคับ)
2. เสียบสายไฟของจอภาพเข้ากับขั้วต่อไฟที่ด้านหลังของจอภาพ
3. เสียบสายไฟของจอภาพและคอมพิวเตอร์เข้ากับแหล่งจ่ายไฟ

ปุ่มควบคุมภายนอก

Br.	Ikona	Stavka	Opis
1, 2		Gumb/indikator napajanja	Uključuje i isklučuje monitor. Ako svijetli plavo, monitor je uključen. Ako svijetl narançasta, monitor je u stanju mirovanja ili štednje energije.
3	Input	Gumb za izbor ulaza	Pritisnite za prebacivanje izmeū izvora ulaznog signala.
4	+	Gumb za glasnoću	Pritisnite za aktivaciju klizača za podešavanje glasnoće.
5	MENU	Funkcjie zaslonskog izbornika	Pritisnite za príkaz zaslonskog izbornika. Pritisnite još Jednom za otvaranje odabrane stavke zaslonskog izbornika.
6	AUTO	Tipka za automatsko prilagožavanje / izlaz	Ako je zaslonski izbornik aktivan, pritsnite tipku Auto za izlaz iz izbornika. Ako zaslonski izbornik nice aktivan, pritsnite tipku Auto i izvršit ce se automatsko optimiziranje položaja, fokusa i takta zslona.
7	e	Tipka Empowering	Pritisnite tipku Empowering za otvaranje zsloskog izbornika funkcjie Acer eColor Management i pristup scenarijima načina rada.

ข้อกำหนดด้านความปลอดภัย

ประกาศของคณะกรรมการกำกับดูแลการสื่อสารกลางแห่งสหรัฐอเมริกา (FCC)

อุปกรณ์นี้ได้รับการทดสอบและพบว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามกฎที่ระบุในหมวด 15 ของคณะกรรมการกำกับดูแลการสื่อสารกลางแห่งสหรัฐอเมริกา (FCC) ข้อจำกัดเหล่านี้มีวัตถุประสงค์เพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนเมื่อใช้งานอุปกรณ์ในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานคลื่นความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ขอแนะนำให้คุณพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• หมุนหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์และเครื่องรับเข้ากับเต้ารับที่อยู่คนละวงจร
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุและโทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องตามเครื่องหมาย CE

บริษัท Acer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง 2004/108/EC เกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า คำสั่ง 2006/95/EC เกี่ยวกับแรงดันไฟฟ้าต่ำ และคำสั่ง 2011/65/EU เกี่ยวกับการจำกัดการใช้สารอันตรายบางชนิดในอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ และคำสั่ง 2009/125/EC เกี่ยวกับข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ขาตั้ง

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มและเป็นไปตามข้อกำหนดด้านความเข้ากันได้ทางแม่เหล็กไฟฟ้า

หมายเหตุ: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุตหรือเอาต์พุต อุปกรณ์เทอร์มินัล เครื่องพิมพ์) ที่ได้รับการรับรองว่าปฏิบัติตามข้อจำกัดสำหรับอุปกรณ์คลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองดังกล่าวอาจก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุหรือโทรทัศน์

ข้อควรระวัง

เนื่องจากการเปลี่ยนแปลงหรือแก้ไขที่ได้รับอนุมัติจากผู้ผลิต ผู้ใช้อาจสูญเสียสิทธิ์ในการใช้งานที่ได้รับจากคณะกรรมการการสื่อสารกลางแห่งสหรัฐอเมริกา (FCC)

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การทำงานขึ้นอยู่กับเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนที่ได้รับทั้งหมด รวมถึงการรบกวนที่อาจทำให้การทำงานไม่ถูกต้อง

ประกาศ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์เสียโดยผู้ใช้ในครัวเรือนในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่น ๆ แต่ควรนำไปทิ้งที่จุดรวบรวมขยะอิเล็กทรอนิกส์และอุปกรณ์ไฟฟ้าที่กำหนดไว้ การแยกเก็บอุปกรณ์เสียและการรีไซเคิลในภายหลังช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าจะถูกรีไซเคิลในวิธีที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งอุปกรณ์เสียเพื่อรีไซเคิล โปรดติดต่อสำนักงานท้องถิ่น บริษัทจัดการขยะ หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD ploča	Pogonski sustav	TFT LCD zaslon u boji
	Veličina	18,5" (47 cm)
	Razmak piksela	0,3 mm (H) x 0,3 mm (V)
	Svjetlina	200 cd/m2 (tipčno)
	Krontrast	100.000.000:1 maksimalno (ACM)
	Vidljivi kut	90° (V) 65° (Š) (CR=10)
	Vrijeme odživa	5 ms
	Vrsta ploče	TN
	Videozapis	R, G, B analogno sučelje
	H-frekvencija	30 kHz - 80 kHz
	V-frekvencija	55 - 75 Hz
Boje zašlona		16,7 miljuna
Frekvencija točke		85,5 MHz
Maksimalna rezolucija		1366 x 768 pri 60 Hz
Trenutno Pokretanje		VESA DDCCI/DDC2B
Potrošnja energia (pri 200 nita)	Kada je urežaj uklučen	13,5 W (tipčno)
	Način mirovanja	0,45 W (tipčno)
	Kada je urežaj isklučen	0,35 W (tipčno)
Ulazni prikjučak		D-Sub 24-pinski DVI-D (samo na modelima s dvostrukim ulazom)
Ulazni videosignal		Analogni: 0,7 Vp-p (standardno), 75 OHM, positivno Digitalni signal (samo na modelima s dvostrukim ulazom)
Zvučnici		1 W x 2 (samo za modele s audioulasom) (optionalno)
Maksimalna večlina zašlona		Vodoravn: 410 mm Okomito: 230 mm
Izvor napajanja		100 - 240 V, 50/60 Hz
Uvjeti okruženja		Radni uvjeti - temperatura: 5 °C do 35 °CSkliadnišna temperatura: -20 °C do 60 °Cradi niyjeti - liažnost: 10 % do 85 %
Dimenzije		441 (Š) x 353 (V) x 197 (D) mm
Težina (neto težina)		2,68 kg (neto)
Specifikacije mehanizma		Nagib: -5° do +20°Zakretanje: Ne Visina prilagodavanja: Ne Okretanje: Ne Odovjivi podložni stalak: Da
Vanjske kontrole	Prekidači/gumbi	Gumb napajanja Ulaz Glasnoća Tipka E(Empowering)
	Funkcjë	Kontrast Svjetlina Fokus Takt Vodoravni položaj Okomiti položaj (Tople) boje (Hladne) boje Temperatura RGB boja Jezik Izlaz
Sve specifikacije mogu se promjeniti bez prethodne obavijesti.

สำหรับคู่มือและเอกสารอื่น ๆ เกี่ยวกับผลิตภัณฑ์ Acer ของคุณ โปรดดูที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คำแนะนำเริ่มต้นใช้งาน (QSG) สำหรับจอภาพ LCD Acer

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำเหล่านี้อย่างละเอียด

1. การทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าจอภาพมีคุณสมบัติทางไฟฟ้าที่เหมาะสมสำหรับการใช้งานกับแหล่งจ่ายไฟที่มีอยู่ในสถานที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออก
3. ฉีดน้ำยาทำความสะอาดที่ไม่ติดไฟลงบนผ้า แล้วเช็ดทำความสะอาดหน้าจอเบาๆ ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง
4. ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์บนหน้าจอ LCD หรือตัวเครื่อง
5. Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
6. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง หากโดนฝน ความชื้น หรือแสงแดด อาจทำให้จอภาพเสียหายอย่างรุนแรง
7. อย่ากดที่หน้าจอ LCD การกดแรงเกินไปอาจทำให้หน้าจอเสียหายถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมจอภาพด้วยตนเอง การซ่อมแซมทั้งหมดต้องดำเนินการโดยช่างที่ได้รับอนุญาต
9. เก็บจอภาพ LCD ในสถานที่ที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (ตั้งแต่ -4 ถึง 140 องศาฟาเรนไฮต์) หากเก็บจอภาพไว้นอกช่วงอุณหภูมินี้ อาจทำให้จอภาพเสียหายถาวร
10. ในกรณีที่อธิบายไว้ด้านล่าง ให้ถอดจอภาพออกทันทีและโทรติดต่อช่างที่ได้รับอนุญาต:
11. สายเคเบิลสำหรับเชื่อมต่อจอภาพและคอมพิวเตอร์ชำรุดหรือเสียหาย
12. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
13. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับขาตั้ง

1. นำฐานจอภาพออกจากบรรจุภัณฑ์ และวางบนพื้นผิวการทำงานที่มั่นคงและเรียบ
2. นำจอภาพออกจากบรรจุภัณฑ์
3. ติดตั้งขาตั้งจอภาพเข้ากับฐาน
4. ตรวจสอบให้แน่ใจว่าฐานยึดติดกับขาตั้งอย่างแน่นหนา (ในบางรุ่น)
5. ติดตั้งฐานเข้ากับขาตั้งจอภาพโดยการขันสกรูด้วยแถบแบนหรือเหรียญที่เหมาะสม (ในบางรุ่น)

การเชื่อมต่อจอภาพกับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออก
2. 2-1 การเชื่อมต่อด้วยสายวิดีโอ

a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เชื่อมต่อสาย VGA สำหรับวิดีโอเข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อด้วยสายดิจิทัล (เฉพาะรุ่นที่มีอินพุตคู่) a. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ b. เสียบปลายสาย DVI 24 พินเข้ากับพอร์ตที่ด้านหลังของจอภาพ และเสียบปลายอีกด้านเข้ากับพอร์ตของคอมพิวเตอร์

1. การเชื่อมต่อด้วยสายเสียง (เฉพาะรุ่นที่มีอินพุตเสียง) (อุปกรณ์เสริม)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของจอภาพ เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ตัวควบคุมภายนอก

Št.	Ikona	Element	Opis
1,2		Gumb/indicator za vklop/izklop	Vklop/izklop monitorja. Modra barva označuje, da je monitor vklopljen. Oranžna označuje, da je monitor v načinu pripravljenosti/varčevanja z energijo.
3	Input	Vhodni gumb	Pritisnite za preklop vhodnih virov.
4	+	Gumb za glasnost	Pritisnite za vklop drsne lestvice glasnosti.
5	MENU	Funkcije prikazana zaslunu	Pritisnite za ogled prikazara na zaslonu. Pritisnite znova za izbiro možnosti prikazana na zaslonu.
6	AUTO	Gumb za samodejno nastavitev/izhod	Če je prikaz na zaslonu aktiven, pritsnite Samodejno za izhod iz njega. Ko prikaz na zaslonu postane neaktiven, pritsnite Samodejno in monitor bo samodejno optimiral položaj prikazta, ostrenje in uro na zaslonu.
7	e	Tipka Empowering	Pritisnite tipko Empowering, da odprete zaslon z Acerjevim upravljanje m e-barv in dostopate do različnih načinov uporabe.

ข้อบังคับและประกาศด้านความปลอดภัย

ประกาศของ FCC

อุปกรณ์นี้ผ่านการทดสอบและเป็นไปตามข้อกำหนดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามข้อ 15 ของกฎ FCC ขีดจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อป้องกันการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ หากติดตั้งและใช้งานไม่เป็นไปตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในเงื่อนไขการติดตั้งเฉพาะ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

• ปรับทิศทางหรือย้ายเสาอากาศรับสัญญาณ
• เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ
• เชื่อมต่ออุปกรณ์เข้ากับเต้ารับที่อยู่ในวงจรที่แตกต่างจากเครื่องรับ
• ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้อง CE

บริษัท Cacer Inc. ขอประกาศว่าจอภาพ LCD นี้เป็นไปตามข้อกำหนดที่จำเป็นและบทบัญญัติอื่นๆ ที่เกี่ยวข้องของคำสั่งความเข้ากันได้ทางแม่เหล็กไฟฟ้า 2004/108/EC คำสั่งแรงดันไฟฟ้าต่ำ 2006/95/EC คำสั่ง RoHS 2011/65/EU และคำสั่งการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

คำประกาศ:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

คำประกาศ: สายเคเบิลที่มีฉนวนหุ้ม

เพื่อให้เป็นไปตามข้อกำหนดเกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้ม

คำประกาศ: อุปกรณ์ภายนอก

คุณสามารถเชื่อมต่อเฉพาะอุปกรณ์ภายนอก (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ และอื่นๆ) ที่เป็นไปตามข้อจำกัดของคลาส B การใช้อุปกรณ์ภายนอกที่ไม่เป็นไปตามเงื่อนไขเหล่านี้อาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิต อาจทำให้ผู้ใช้สูญเสียสิทธิ์ในการใช้งานผลิตภัณฑ์ ซึ่งได้รับอนุญาตจาก Federal Communications Commission

เงื่อนไขการทำงาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดในข้อ 15 ของกฎ FCC การใช้งานได้รับอนุญาตภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์ต้องยอมรับการรบกวนทั้งหมด รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่พึงประสงค์

คำประกาศ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามข้อกำหนด ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดขยะอุปกรณ์จากผู้ใช้ในครัวเรือนส่วนตัวในสหภาพยุโรป

สัญลักษณ์บนตัวผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าไม่ควรทิ้งผลิตภัณฑ์นี้รวมกับขยะในครัวเรือนทั่วไป คุณมีหน้าที่รับผิดชอบในการกำจัดขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์อย่างถูกต้อง โดยนำไปส่งที่จุดรวบรวมขยะรีไซเคิลที่กำหนดไว้ การแยกขยะและการรีไซเคิลอุปกรณ์อย่างถูกต้องจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าการรีไซเคิลจะดำเนินการในลักษณะที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับสถานที่ทิ้งขยะอุปกรณ์เพื่อรีไซเคิล โปรดติดต่อสำนักงานเทศบาล บริษัทกำจัดขยะในครัวเรือน หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Zaslon LCD	Upravlajni system	Barvni TFT LCD
	Velikost	18,5° (47 cm)
	Razdalja med pikami	0,3 (V) x 0,3 (N) mm
	Svetlost	200 cd/m2 (običajno)
	Krontrast	Največ 10000000:1 (ACM)
	Vidni kot	90° (V) 65° (N) (CR=10)
	Odzivni ċcas	5 ms
	Vrsta zaslona	TN
	Video	Analogni vmesnik R, G, B
	Vodoravna frekventa	30–80 kHz
	Navpična frekventa	55–75 Hz
Prikazane barve		16,7 miljona
Frekventa silkovnih pik		85,5 MHz
Največja ločljivost		1366 x 768 pri 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Poraba energia (pri 200 nith)	Vklopljen	13,5 W (običajno)
	Način mirovanja	0,45 W (običajno)
	Izklopljen	0,35 W (običajno)
Vhodni príključki		D-Sub DVI-D s 24 nožicami (samo model z dvojinim vchodom)
Vhodni videosignal		Analogni: 0,7 Vp-p (standardno), 75 OHM, positivno Digitalini signal (samo model z dvojinim vchodom)
Zvočnika		1 W x 2 (samo za model z zvočnim vchodom) (izbirno)
Največja velikost zaslona		Vodoravna: 410 mm Navpična: 230 mm
Vir napajanja		100–240 V, 50/60 Hz
Okolski pogoji		Delovna temperatura: 5–35 °CTemperatura za shranjevanje: -20–60 °CTelovna vlăžnost: 10–85 %
Mere		441 (Š) x 353 (V) x 197 (G) mm
Teža (neto)		2,68 kg (neto)
Specifikacja mekanizma		Nagib: -5–20° Sukanje: Ne Nastavitev višine: Ne Vrtenje: Ne Snemljivo podnožje: Da
Zunanji kontrolniki	Stikalo/tipke	Gumb za vklop/izklop Vhod Glasnost Tipka E (Empowering)
	Funkcjë	Kontrast Pložaj prika na zaslonu Žavost Vstislav Žavost Žavost Žavost Žavost Žavost Žavost Žavost Žavost Žavost Žavost Žavost Žavost Žavost Žavost Žavost Žavost Žavost Žavost Žavost Žavost Žavost Žavost Žavost Žavost Žavost Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust ŽavUST Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavuste Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavurst Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavost Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust ŽavUST ŽavUST Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust ŽavUST ŽavST Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavusst Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavoust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavlust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust Žavust �Žežik żzhod
Vse specifikacja se lahko spremenijo brez predhodnega obvestila.

คุณสามารถดูคู่มือและเอกสารอื่นๆ เกี่ยวกับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คู่มือเริ่มต้นใช้งานอย่างย่อสำหรับจอภาพ LCD ของ Acer (QSG)

1. 1 Acer 1
2. 2
3. 1CD -20° 60°C (-4° 140°F) 1CD 1
5. โทนาสโรโรดา LCD พราวนาคาการ์นิงกุล

2. 2-1

a. 1 b. 1aia VGA 1nnaa

2-2 1aanaanaa (awwuaunauu) a. 4 b. aiaaanaananaanana DVI 100 24 1

wnu tna	wnau	wnvul	wnabnu
1,2		wnutta-nunrre/wnu wnuaaeeaaanr	wna/ wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu ynu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnuc wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu	wnu/ wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu wnu
3	Input	wnuwa	nawwaaeeeeeeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyay
4		wnesthae	nawwaaeeeeeeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyey
5	MENU	wnrnu OSD	nawwaaeeeeeeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyey
6	AUTO	wnrnu wae	wnrnu OSD wae	wnrnu wae	wnrnu wae
			wnrnu OSD wae	wnrnu wae	wnrnu wae
			wnrnu OSD wae	wnrnu wae	wnrnu wae
			wnrnu OSD wae	wnrnu wae	wnrnu wae
			wnrnu OSD wae	wnrnu wae	wnrnu wae
			wnrνnu OSD wae	wnrnu wae	wnrnu wae
7	e	wnu Empowering	nawwaaeeeeeeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyeyey
			management wae		Scenario Mode

FCC

-

• ·

CE

Acer Inc., 505

y

iuaun:

Jiajun: aunwaw

ลาวัวส์ (ลาวัวส์/อานาเอว วเนีย อี วาเอ) วเนอร์สซัสซัสซัสซัสซัส Class B ยูยูยูยู

เจานันน์

ยาโอ:

อานันน์เน คลาส B แคนาดา ICES-003

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

นนท์นน์เน นนาเอนน์เน อี เอ นน์เน อีเอ นี

วาย

LED	TFT Color LCD
	18.5" (47 mm.)
	0.3 mm. (mm/min) x 0.3 mm. (mm/min)
	200 cd/m2 (V/Hz)
	100000000:1 (ACM)
	90° (mm/min) 65° (mm/min) (CR=10)
	5 ms
	TN
	an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an an and
	H-Frequency	30 kHz - 80 kHz
	V-Frequency	55 - 75 Hz
GND		16.7 aμ
Dot Clock		85.5 MHz
Pulse Wave Generator		1366 x 768 @ 60 Hz
Plug & Play		VESA DDCCI/DDC2B
nRF1a		13.5 W (V/Hz)
		0.45 W (V/Hz)
		0.35 W (V/Hz)
DvSub DVI-D 24 wu (awwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwwu
Anuua	1 W x 2 (awwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwuwwu
	unuua: 410 m.u. unu: 230 m.u.
	100 - 240V, 50/60 Hz
Unuua	anuua: 50° fo 35°C anuua: -20° fo 60°C anuua: 10% fo 85%
Unuau	441 (n/a) x 353 (a/a) x 197 (a/b) m.u.
Unuin (N.W.)		2.68 nn. (a/w)
Unuau uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu unu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uu
Unuau uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu uuuu unu uuuu uUU

คู่มือเริ่มต้นใช้งานจอภาพ Acer LCD อย่างรวดเร็ว (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ตรวจสอบว่าข้อกำหนดทางไฟฟ้าของจอภาพตรงกับแหล่งจ่ายไฟกระแสสลับในพื้นที่ของคุณหรือไม่
2. ปิดจอภาพ LCD และถอดสายไฟออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีส่วนผสมของตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจออย่างระมัดระวัง ห้ามฉีดหรือเทของเหลวใดๆ ลงบนหน้าจอหรือตัวเครื่องโดยตรง ห้ามใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์บนจอแสดงผล LCD หรือตัวเครื่อง
4. บริษัท Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีส่วนผสมของแอมโมเนียหรือแอลกอฮอล์
5. อย่าวางจอภาพ LCD ไว้ใกล้หน้าต่าง การโดนฝน ความชื้น และแสงแดดอาจทำให้จอภาพเสียหายอย่างรุนแรง
6. อย่ากดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
7. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมอุปกรณ์ด้วยตนเอง การซ่อมแซมทุกประเภทต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
8. เก็บจอภาพ LCD ในห้องที่มีอุณหภูมิ -20°C ถึง 60°C (-4°F ถึง 140°F) การเก็บจอภาพ LCD ในอุณหภูมิที่อยู่นอกช่วงนี้อาจทำให้เกิดความเสียหายถาวร
9. ให้ถอดปลั๊กจอภาพออกจากเต้ารับทันทีและเรียกช่างเทคนิคที่ได้รับอนุญาตในสถานการณ์ต่อไปนี้:
10. สายสัญญาณระหว่างจอภาพและคอมพิวเตอร์หลุดหรือเสียหาย
11. ของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
12. จอภาพ LCD หรือตัวเครื่องเสียหาย

การติดตั้งจอภาพเข้ากับฐาน

1. นำฐานจอภาพออกจากบรรจุภัณฑ์และวางบนพื้นผิวที่มั่นคงและเรียบ
2. นำจอภาพออกจากบรรจุภัณฑ์
3. ติดตั้งแกนฐานเข้ากับฐาน
4. ตรวจสอบว่าฐานล็อกกับแกนฐานแล้ว (สำหรับบางรุ่น)
5. ติดตั้งฐานเข้ากับแกนฐานโดยหมุนสกรูด้วยไขควงปากแบนหรือเหรียญที่เหมาะสม (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพกับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากเต้ารับ
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อด้วยสายดิจิทัล (เฉพาะรุ่นที่มีอินพุตสองช่อง) ก. ตรวจสอบให้แน่ใจว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เสียบปลายสาย DVI 24 พินเข้ากับด้านหลังของจอภาพ จากนั้นเสียบปลายอีกด้านเข้ากับคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีอินพุตเสียง) (ไม่บังคับ)
2. เสียบสายไฟเข้ากับจอภาพที่ช่องเสียบไฟด้านหลังของจอภาพ
3. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับไฟฟ้าที่อยู่ใกล้เคียง

ปุ่มควบคุมภายนอก

Br.	Ikona	Stavka	Opis
1,2		Dugme zauklučivanje/isklučivanje /indikator	Uklučivanje/isklučivanje monitora. Plava boja označava da je monitor uklučen.Zulta boa označava da je monitor u stanju pripravnosti/režimu za uštedu energije.
3	Input	Dugme za ulaz	Pritsnite da biste preši na izvore za ulaz.
4	+	Dugme za jacinuzvuka	Pritsnite da biste aktivirali kliznu skalu jacine zvuka.
5	MENU	Funkcjije iz menija na ekranu	Pritsnite da biste prikazali meni na ekranu. Pritsnite ponovo da biste otvorili izabranu stavku iz menija na ekranu.
6	AUTO	Dugme zaautomatskopoidešavanje/izlaz	Ako je otvoren meni na ekranu, pritsnite dugme Auto da biste izašli iz menija na ekranu. Kada se meni na ekranu zatvori, pritsnite Auto i monitor ce automatistiq optimizovati položaj slike na ekranu, fokus i takt ekrana.
7	e	TasterEmpowering	Pritsnite taster Empowering da biste otvorili meni Acer eColor upravljanje bojom i pristupili dostupnim režimima.

ข้อกำหนดทางกฎหมายและคำเตือนด้านความปลอดภัย

ประกาศ FCC

จากการทดสอบพบว่าอุปกรณ์นี้เป็นไปตามข้อจำกัดของอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้มีไว้เพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายเมื่อติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าจะไม่เกิดการรบกวนในการติดตั้งเฉพาะแห่ง หากอุปกรณ์นี้ก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ขอแนะนำให้ลองแก้ไขการรบกวนด้วยวิธีใดวิธีหนึ่งต่อไปนี้:

• หมุนหรือย้ายเสาอากาศรับสัญญาณ
• ย้ายอุปกรณ์ให้ห่างจากเครื่องรับ
• เสียบอุปกรณ์เข้ากับเต้ารับที่อยู่บนวงจรไฟฟ้าที่แตกต่างจากที่เครื่องรับเชื่อมต่ออยู่ ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์

คำประกาศความสอดคล้องของ CE

บริษัท Acer ขอประกาศว่า จอภาพ LCD นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2004/108/EC, คำสั่ง Low Voltage 2006/95/EC, คำสั่ง RoHS 2006/15/EC และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

หมายเหตุ:

เพื่อป้องกันความเสียหายต่อจอภาพ อย่ายกจอภาพโดยจับที่ฐาน

หมายเหตุ: สายเคเบิลที่มีฉนวนหุ้ม

สำหรับการเชื่อมต่อกับอุปกรณ์อื่น จำเป็นต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อรักษาความสอดคล้องกับข้อกำหนดด้านความเข้ากันได้ทางแม่เหล็กไฟฟ้า

หมายเหตุ: อุปกรณ์ต่อพ่วง

อนุญาตให้เชื่อมต่อกับอุปกรณ์นี้เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองว่าสอดคล้องกับข้อจำกัดสำหรับอุปกรณ์คลาส B การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนในการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงที่ผู้ผลิตไม่ได้อนุมัติอย่างชัดเจนอาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้ซึ่งได้รับจากคณะกรรมการการสื่อสารกลาง (FCC) ถูกเพิกถอน

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎ FCC การใช้งานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่ถูกต้อง

หมายเหตุ: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

การกำจัดเครื่องใช้ไฟฟ้าที่เสียจากผู้ใช้ในครัวเรือนในสหภาพยุโรป

สัญลักษณ์นี้บนผลิตภัณฑ์หรือบรรจุภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนอื่น ๆ แต่คุณมีหน้าที่ต้องทิ้งเครื่องใช้ไฟฟ้าที่เสียโดยนำไปส่งที่จุดรวบรวมขยะอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ที่มีอยู่ การรวบรวมและรีไซเคิลเครื่องใช้ไฟฟ้าที่เสียแยกต่างหากเมื่อทิ้งจะช่วยปกป้องทรัพยากรธรรมชาติและรับประกันว่าเครื่องใช้ไฟฟ้าจะถูกรีไซเคิลในวิธีที่ปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับจุดรวบรวมเครื่องใช้ไฟฟ้าที่เสียเพื่อรีไซเคิล โปรดติดต่อสำนักงานเทศบาลท้องถิ่น หน่วยงานบริการสาธารณะท้องถิ่น หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

LCD ekran	Pogonski system	TFT LCD ekran u boji
	Veličina	18,5" (47 cm)
	Veličina piksela	0,3 mm (H) x 0,3 mm (V)
	Osvetljenost	200 cd/m2 (tipčno)
	Kontrast	Maks. 100000000:1 (ACM)
	Ugao vidljivosti	90° (H) 65° (V) (CR=10)
	Vreme odziva	5 ms
	Tip ekrana	TN
	Video	Analogni R, G, B interfejs
	H-frekvencija	30 kHz - 80 kHz
	V-frekvencija	55 - 75 Hz
Boje na ekranu		16,7 milliona
Takt generisanja piksela		85,5 MHz
Maksimalna rezolucija		1366 x 768 @ 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Potrošnja energije (pri 200 nita)	Uključen	13,5 W (tipčno)
	Režim mirovanja	0,45 W (tipčno)
	Isklučen	0,35 W (tipčno)
Ulazni príkijučak		D-Sub DVI-D 24-pinski (samo kod modela sa dva ulaza)
Ulazni video signal		Analogni: 0,7 Vp-p (standard), 75 OHM, positivan Digitalni signal (samo kod modela sa dva ulaza)
Zvučnici		1 W x 2 (samo kod modela sa audio ulazom) (optionalno)
Maksimalna veilčina ekrana		Horizontalno: 410 mm Vertikalno: 230 mm
Izvor napajanja		100-240 V, 50/60 Hz
Ambijentalni faktori		Radna temperatura: 5° do 35°C Temperatura za skladistjenje: -20° do 60°C Vlažnost pri radu: 10% do 85%
Dimenzije		441 (Ś) x 353 (H) x 197 (D) mm
Težina (neto)		2,68 kg (neto)
Specifikazione mehanizma		Naginjanje: -5° do +20° Rotiranje: Ne Podešavanje visine: Ne Menjanje orijentacije: Ne Odvojivo postojle: Da
Spoljne komande	Prekidač/dugmad	Dugme za uključivanje/iskjučivanje Ulaz Jačina zvuka Taster E (Empowering)
	Funkcije	Kontrast Osvetljenost Fokus Takt H. pozicija V. pozicija (Topla) boja (Hladna) boja Temperatura RGB boje Izbić Kozanje Izvlavnić je Zelj Kozanje Izvlavnić Izvlavnić Izvlavnić Izvlavnić Izvlavnić Izvlavnić Izvlavnić Izvlavnić Izvlavnić Izvlavnić Izvlavnić Izvlavnić Izvlavnić Izvlavnić Izvlavnić Izvlavnić Izvlavnić Izvlavnić Izvlavnić Izvlavnić Izvlavniće pradoštu promeni bez prethodnog obaveštenja.
Sve specifikazione podležu promeni bez prethodnog obaveštenja.

คุณสามารถหาคู่มือและเอกสารอื่น ๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

(QSG) Acer LCD

Lull

A

.1

aalall lalwla Jlal,LCD aaiu Jauu

a a a a a a a a a a a a a a a a a a

Aglal gl aalil

AglalLCDgacatllgcllglalglalglalglalglalglal

Jusll julilie gale aia cibio i alil lalil ola Jy Acer Jau

.2

Aulally pcl 100 g aill baiall ay dLCD uaiuie lae baiy.3

الإستعمال	الإستعمال	الإستعمال	الإستعمال
الإستعمال الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية الحرفية	الإستعمال	الإستعمال	2.1
%.الإستعمال	%.ال,enGLISH	Input	3
%.ال,enGLISH	%.ال,enGLISH		4
%.ال,enGLISH	%.ال,enGLISH		5
%.ال,enGLISH	%.ال,enGLISH		6
%.ال,enGLISH	%.ال,enGLISH		7

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

TFT液晶LCD液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶 LCDLCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCD LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶 LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶LCDLCD液晶 LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD LCD CCD LCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDCD CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDCD CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDcd CDd CDcd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDed CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDed CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDd CDg	LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLj
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
LCLJ
1234567890000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
D-Sub
OHM 75 (p-p) 0.7 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25 25
(25)
(25)
(25)
(25)
(25)
(25)
(25)
(25)
(25)
(25)
(25)
(25)
(25)
(25)
(25)

Acer ขอสงวนสิทธิ์ในการเปลี่ยนแปลงข้อมูลจำเพาะโดยไม่ต้องแจ้งให้ทราบล่วงหน้า

คู่มือเริ่มต้นใช้งานจอภาพ LCD Acer (QSG)

คำแนะนำด้านความปลอดภัยที่สำคัญ

โปรดอ่านคำแนะนำต่อไปนี้อย่างละเอียด

1. ในการทำความสะอาดหน้าจอ LCD: ตรวจสอบให้แน่ใจว่าจอภาพมีระดับแรงดันไฟฟ้าที่เหมาะสมกับแหล่งจ่ายไฟ AC ในพื้นที่ของคุณ
2. ปิดจอภาพ LCD และถอดสายไฟออกจากเต้ารับ
3. ฉีดน้ำยาทำความสะอาดที่ไม่มีตัวทำละลายลงบนผ้า แล้วเช็ดหน้าจออย่างระมัดระวัง
4. ห้ามฉีดหรือเทของเหลวชนิดใดๆ ลงบนหน้าจอหรือส่วนอื่นๆ ของจอภาพโดยตรง
5. ห้ามใช้ผลิตภัณฑ์ที่มีแอมโมเนียหรือแอลกอฮอล์บนหน้าจอหรือส่วนอื่นๆ ของจอภาพ LCD Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์
6. ห้ามวางจอภาพ LCD ใกล้หน้าต่าง การที่จอภาพโดนฝน ความชื้น หรือแสงแดดอาจทำให้อุปกรณ์เสียหายอย่างรุนแรง
7. ห้ามกดที่หน้าจอ LCD แรงกดที่มากเกินไปอาจทำให้หน้าจอเสียหายถาวร
8. ห้ามถอดฝาครอบหรือพยายามซ่อมแซมเครื่องด้วยตนเอง การซ่อมแซมทุกประเภทต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาต
9. จอภาพ LCD ควรอยู่ในสภาพแวดล้อมที่มีอุณหภูมิระหว่าง -20 ถึง 60 องศาเซลเซียส (4 ถึง 140 องศาฟาเรนไฮต์) การไม่ปฏิบัติตามคำแนะนำนี้อาจทำให้เกิดความเสียหายถาวรต่ออุปกรณ์ได้
10. ถอดจอภาพออกจากเต้ารับทันที และติดต่อช่างเทคนิคที่ได้รับอนุญาตในกรณีใดกรณีหนึ่งต่อไปนี้:
11. สายสัญญาณที่เชื่อมต่อจอภาพกับพีซีชำรุดหรือเสียหาย
12. มีของเหลวหกใส่จอภาพ LCD หรือจอภาพถูกฝน
13. จอภาพ LCD หรือชิ้นส่วนอื่นๆ ของอุปกรณ์เสียหาย

วิธีการติดตั้งจอภาพเข้ากับฐาน

1. นำฐานจอภาพออกจากบรรจุภัณฑ์ และวางบนโต๊ะทำงานที่มั่นคงและเรียบ
2. นำจอภาพออกจากบรรจุภัณฑ์
3. ยึดแขนรองรับจอภาพเข้ากับฐาน
4. ตรวจสอบให้แน่ใจว่าฐานล็อกกับแขนรองรับจอภาพแล้ว (เฉพาะบางรุ่น)
5. ยึดฐานเข้ากับแขนรองรับจอภาพด้วยสกรู โดยใช้ไขควงหรือเหรียญที่เหมาะสม (เฉพาะบางรุ่น)

1. ถอดจอภาพและถอดสายไฟของคอมพิวเตอร์ออกจากเต้าเสียบ
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสายดิจิทัล (เฉพาะรุ่นที่มีอินพุตคู่)

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย DVI 24 พินเข้ากับด้านหลังของจอภาพ และปลายอีกด้านหนึ่งเข้ากับพอร์ตของคอมพิวเตอร์

1. เชื่อมต่อสายเสียง (เฉพาะรุ่นที่มีอินพุตเสียง) (ไม่บังคับ)
2. เสียบสายไฟของจอภาพเข้ากับพอร์ตจ่ายไฟที่ด้านหลังของเครื่อง
3. เชื่อมต่อสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้าเสียบไฟฟ้า

ปุ่มควบคุมภายนอก

N°	Icone	Item	Descrição
1 e 2		Botão/indicador ON/OFF	Liga/desliga o monitor. A cor azul indica que o aparelho está ligado. A cor àsbar indica que o aparelho está no modo dereshpera/economía de energia.
3	Input	Botão de entrada	Aperte para trocar os input sources.
4	+	Botão de volume	Aperte para ativar a escalade deslizante devolume.
5	MENU	Funções do OSD	Pressione para visualizar o OSD.Pressione novamente para escolher umopção no OSD.
6	AUTO	Botão de ajustecométrico/Sair	Se o OSD estiver ativo, pressione Autopara sair do OSD. Com o OSD inativo, pressione Auto e o monitor optimazainformaticamente a posicão, o focoe o sincronismo do monitor.
7	e	Tecla Empowering	Pressione a teça Empowering para abriro OSD Acer eColor Management e acessaros muitos padrão.

ข้อบังคับและคำเตือนด้านความปลอดภัย

ประกาศของ FCC

อุปกรณ์นี้ได้รับการทดสอบและเป็นไปตามข้อจำกัดสำหรับอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎ FCC ข้อจำกัดเหล่านี้ถูกกำหนดขึ้นเพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนในการติดตั้งในที่พักอาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ หากไม่ได้รับการติดตั้งและใช้งานตามคำแนะนำ อุปกรณ์อาจก่อให้เกิดการรบกวนต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าจะไม่เกิดการรบกวนในการติดตั้งบางแห่ง หากอุปกรณ์ก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขโดยใช้มาตรการอย่างน้อยหนึ่งอย่างต่อไปนี้:

ปรับตำแหน่งเสาอากาศรับสัญญาณ - เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ - เชื่อมต่ออุปกรณ์เข้ากับเต้าเสียบอื่น เพื่อให้อุปกรณ์และเครื่องรับอยู่บนวงจรที่แตกต่างกัน - ปรึกษาผู้จำหน่ายหรือช่างเทคนิควิทยุ/โทรทัศน์ที่มีประสบการณ์เพื่อขอความช่วยเหลือ

คำประกาศความสอดคล้อง CE

โดยเอกสารฉบับนี้ Acer Inc. ขอประกาศว่า จอภาพ LCD ดังกล่าวเป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2004/108/EC, คำสั่งแรงดันต่ำ 2006/95/EC, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC สำหรับการกำหนดกรอบการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงานไฟฟ้า

คำเตือน:

เพื่อหลีกเลี่ยงความเสียหายต่อจอภาพ ห้ามยกจอภาพโดยจับที่ฐาน

คำเตือน: สายเคเบิลที่มีฉนวนหุ้ม

การเชื่อมต่อทั้งหมดกับอุปกรณ์คอมพิวเตอร์อื่นๆ ต้องใช้สายเคเบิลที่มีฉนวนหุ้มเพื่อให้เป็นไปตามข้อกำหนดด้านความเข้ากันได้ทางแม่เหล็กไฟฟ้า

คำเตือน: อุปกรณ์ต่อพ่วง

เฉพาะอุปกรณ์ต่อพ่วง (อุปกรณ์อินพุต/เอาต์พุต เทอร์มินัล เครื่องพิมพ์ ฯลฯ) ที่ได้รับการรับรองและเป็นไปตามขีดจำกัดของคลาส B เท่านั้นที่สามารถเชื่อมต่อกับอุปกรณ์นี้ได้ การใช้อุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจทำให้เกิดการรบกวนการรับสัญญาณวิทยุและโทรทัศน์

ข้อควรระวัง

การเปลี่ยนแปลงหรือดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิตอาจเพิกถอนสิทธิ์การใช้งานผลิตภัณฑ์ ซึ่งได้รับการรับรองโดย Federal Communications Commission

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามส่วนที่ 15 ของกฎระเบียบ FCC การทำงานอยู่ภายใต้เงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์ต้องไม่ก่อให้เกิดการรบกวน และ (2) อุปกรณ์ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้การทำงานไม่เป็นไปตามที่ต้องการ

คำเตือน: ผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

การกำจัดอุปกรณ์ในครัวเรือนของผู้ใช้ในสหภาพยุโรป

สัญลักษณ์ที่อยู่ด้านข้างบนผลิตภัณฑ์หรือบรรจุภัณฑ์ ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะในครัวเรือนทั่วไป แต่คุณมีหน้าที่ต้องกำจัดอุปกรณ์อย่างเหมาะสม โดยนำไปยังจุดรวบรวมเพื่อรีไซเคิลอุปกรณ์ไฟฟ้าและอิเล็กทรอนิกส์ การคัดแยกและการรีไซเคิลอุปกรณ์เมื่อทิ้งจะช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันว่าอุปกรณ์จะถูกรีไซเคิลเพื่อปกป้องสุขภาพของมนุษย์และสิ่งแวดล้อม สำหรับข้อมูลเพิ่มเติมเกี่ยวกับจุดรวบรวมอุปกรณ์เพื่อรีไซเคิล โปรดติดต่อเทศบาลในพื้นที่ของคุณ บริการเก็บขยะในครัวเรือน หรือร้านค้าที่ซื้อผลิตภัณฑ์

ข้อมูลจำเพาะ

Painel LCD	Sistema Tecnológico	LCD TFT a cores
	Tamanho	18,5" (47 cm)
	Densidade dos pixels	0,3 mm (H) x 0,3 mm (V)
	Brilho	200 cd/m2 (tipico)
	Contraste	máx. de 100.000.000:1 (ACM)
	Ángulo de visualização	90° (H) e 65° (V) (CR = 10)
	Tempo de resista	5 ms
	Tipo de painel	TN
	Video	Interface analógica R, G, B
	Frequência H	30 kHz - 80 kHz
	Frequência V	55 - 75 Hz
Cores do visor		16,7 Milhões
Sincronismo de pontos		85,5 MHz
Resolução máximo		1366 x 768 @ 60 Hz
Plug&Play		VESA DDCCI/DDC2B
Consumo de energia (até 200 nits)	Ligado	13,5 W (tipico)
	Hibernação	0,45 W (tipico)
	Desligado	0,35 W (tipico)
Conector de entrada		D-Sub DVI-D de 24 pinos (somente nos modelos com entrada dupla)
Sinal de entrada de video		Analógico: 0,7 Vp-p (padão), 75 OHM, Posivo Sinal digital (somente nos modelos com entrada dupla)
Alto-falantes		1 W x 2 (somente nos modelos com entrada de âudio) (optional)
Tamanho maior daanela		Horizontal: 410 mm Vertical: 230 mm
Fonte de alimentação		100-240 V, 50/60 Hz
Condições do ambiente		Temperatura de funconimento: de 5 a 35 °CTemperatura de armazenamento: de -20 a 60 °CUmidade operacional: de 10 a 85%
Dimensões		441 (L) x 353 (A) x 197 (P) mm
Peso (liquido)		2,68 kg (liq.)
Especificações do mecanismo		Inclinação: -5° a +20°Rotação: NãoAjuste de alta: NãoGiro: NãoSuporte separavel: Sim
Controles externos	Botões	Botão ON/OFF EntadaVolume Contraste Tempo limita OSDFoco Ajuste Automática (somente nos modelos com entrada analógica)Sincronismo Wide Mode (Full/Aparência)Posicao-H ACM On/OffPosicao-V Sequeço de sinai de entrada (somente nos modelos com entrada dupla) Cor (Quente) DDC/CI On/OffCor (Fria) Display Information (Informações sobre o visor)Temp. de cor RGB ReinicializarIdioma Hair
Todas as espécicasções estáu sujeitas a alterações sem征求意见 prévio.

ค้นหาคู่มือและเอกสารอื่นๆ สำหรับผลิตภัณฑ์ Acer ของคุณได้ที่เว็บไซต์สนับสนุนของ Acer

คู่มือการใช้งานจอภาพ Acer ฉบับย่อ (QSG)

ข้อมูลสำคัญด้านความปลอดภัย

โปรดอ่านคำแนะนำทั้งหมดอย่างละเอียด

1. การทำความสะอาดจอภาพ: ตรวจสอบว่าจอภาพของคุณได้รับการจัดอันดับสำหรับการใช้งานกับกระแสไฟฟ้าสลับ ก่อนทำความสะอาด

ปิดจอภาพและถอดสายไฟ - ใช้ผ้าแห้งเนื้อนุ่มเช็ดทำความสะอาดหน้าจออย่างระมัดระวัง - ห้ามฉีดหรือเทของเหลวลงบนหน้าจอหรือตัวเครื่องโดยตรง - สำหรับตัวเครื่องหรือจอภาพ ห้ามใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์ - Acer จะไม่รับผิดชอบต่อความเสียหายที่เกิดจากการใช้น้ำยาทำความสะอาดที่มีแอมโมเนียหรือแอลกอฮอล์ 2. อย่าวางจอภาพใกล้หน้าต่าง ฝน ความชื้น หรือแสงแดดโดยตรงอาจทำให้เสียหายอย่างรุนแรง 3. อย่ากดที่หน้าจอ การกดแรงเกินไปอาจทำให้จอแสดงผลเสียหาย 4. ห้ามถอดฝาครอบและห้ามซ่อมแซมอุปกรณ์นี้ด้วยตนเอง การซ่อมแซมใดๆ ต้องดำเนินการโดยช่างเทคนิคที่ผ่านการรับรอง 5. เก็บจอภาพในอุณหภูมิระหว่าง -20°C ถึง 60°C การเก็บจอภาพนอกช่วงอุณหภูมินี้อาจทำให้เสียหายถาวร 6. หากเกิดปัญหาตามที่อธิบายด้านล่าง ให้ถอดจอภาพออกจากเต้ารับไฟฟ้าและติดต่อช่างเทคนิคที่ผ่านการรับรอง - สายสัญญาณจากจอภาพไปยังคอมพิวเตอร์ชำรุดหรือเสียหาย - จอภาพมีรอยแตกหรือหกใส่ของเหลว - จอภาพหรือตัวเครื่องเสียหาย

การเชื่อมต่อจอภาพกับฐาน

1. นำฐานจอภาพออกจากบรรจุภัณฑ์ และวางบนพื้นผิวที่มั่นคงและได้ระดับ
2. นำจอภาพออกจากบรรจุภัณฑ์ 3. เชื่อมต่อจอภาพเข้ากับฐาน
3. ฐานของแม่อาจถูกยึดไว้กับขาตั้ง (สำหรับบางรุ่น) หากต้องการถอดฐานออกจากขาตั้งจอภาพ ให้หมุนฐานโดยใช้เครื่องมือพิเศษหรือเหรียญ (สำหรับบางรุ่น)

การเชื่อมต่อจอภาพเข้ากับคอมพิวเตอร์

1. ปิดจอภาพและถอดสายไฟของคอมพิวเตอร์
2. 2-1 การเชื่อมต่อสายวิดีโอ

ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อสายวิดีโอ VGA เข้ากับคอมพิวเตอร์

2-2 การเชื่อมต่อสายดิจิทัล (สำหรับรุ่นที่มีช่องต่อ DVI) ก. ตรวจสอบว่าจอภาพและคอมพิวเตอร์ปิดอยู่ ข. เชื่อมต่อปลายด้านหนึ่งของสาย DVI 24 พินเข้ากับแผงด้านหลังของจอภาพ และปลายอีกด้านเข้ากับช่องต่อของคอมพิวเตอร์

3. การเชื่อมต่อสาย HDMI (สำหรับรุ่นที่มีช่องต่อ HDMI) (เพิ่มเติม) 4. เสียบสายไฟของจอภาพเข้ากับช่องต่อสายไฟที่แผงด้านหลังของจอภาพ 5. เสียบสายไฟของคอมพิวเตอร์และจอภาพเข้ากับเต้ารับ

ส่วนควบคุมภายนอก

Homep	Пiktorpama	Еlement	Опс
1,2		Конь/ИндikаторЖивеленя	Увимкень�/Вимкеньеня MOHITOPA.Cини коллр Варазуе на ВВIMКеньеЖивеленя.Жовтий коллр Варазуе на рeshим Oчійванн/Зашадженья eльков Костерештгii.
3	Input	Конь Вхідногocinhalny	Наточь, поб 3мін'tи діжера Вхідного сінhalу.
4	+	Конь рунocti	Наточь, поб akтувати NOВзунокірүвань рунichtу.
5	MENU	Фунікій ekpanногомechи	Наточьдд пerepeется у ekpanногомechи.Наточьдд пere pazдд вебеня Вибору в ekpanHOMU мени.
6	AUTO	Конь abTomatинчогohanaiautubayhanry/Bixid	Ящо ekpanнete мени bідкріntо,Наточьп АъTo, поб akтувати мени.Ящо ekpanнete мени неakтувichte.Наточьп АъTo i мінітор abTomatинно оптінізіу розміцederні зобрахенny,фokус та рі overdинник.
7	e	КлавиаEmpowering	Наточьдд пerebіші Empowering ддя bідірівань ecpanногу мени Acer eColor Management ta doctупу do peşимів сцehapію.

กฎระเบียบและข้อควรระวังด้านความปลอดภัย

ประกาศของคณะกรรมการกำกับดูแลการสื่อสารกลาง

อุปกรณ์นี้ผ่านการตรวจสอบและเป็นไปตามข้อกำหนดของอุปกรณ์ดิจิทัลคลาส B ตามส่วนที่ 15 ของกฎของคณะกรรมการกำกับดูแลการสื่อสารกลาง ข้อกำหนดเหล่านี้มีไว้เพื่อให้การป้องกันที่เหมาะสมต่อการรบกวนที่เป็นอันตรายในการติดตั้งที่อยู่อาศัย อุปกรณ์นี้สร้าง ใช้ และสามารถแผ่พลังงานความถี่วิทยุ และหากไม่ได้ติดตั้งและใช้งานตามคำแนะนำ อาจก่อให้เกิดการรบกวนที่เป็นอันตรายต่อการสื่อสารทางวิทยุ

อย่างไรก็ตาม ไม่มีการรับประกันว่าการรบกวนจะไม่เกิดขึ้นในการติดตั้งเฉพาะใดๆ หากอุปกรณ์นี้ก่อให้เกิดการรบกวนต่อการรับสัญญาณวิทยุหรือโทรทัศน์ ซึ่งสามารถตรวจสอบได้โดยการปิดและเปิดอุปกรณ์ ผู้ใช้ควรพยายามแก้ไขการรบกวนโดยใช้วิธีใดวิธีหนึ่งต่อไปนี้

• ปรับทิศทางหรือย้ายตำแหน่งเสาอากาศรับสัญญาณ เพิ่มระยะห่างระหว่างอุปกรณ์กับเครื่องรับ เชื่อมต่ออุปกรณ์และเครื่องรับเข้ากับเต้ารับคนละวงจร ขอความช่วยเหลือจากตัวแทนจำหน่ายหรือช่างเทคนิควิทยุและโทรทัศน์ที่มีประสบการณ์

คำประกาศความรับผิดชอบของ EC

บริษัท Acer Inc. ขอยืนยันว่า จอภาพนี้เป็นไปตามข้อกำหนดที่จำเป็นและเงื่อนไขอื่นๆ ที่เกี่ยวข้องของคำสั่ง 1000/108/EC, คำสั่ง 1000/108/EC, คำสั่ง 1000/108/EC, คำสั่ง 1000/108/EC, คำสั่ง 1000/108/EC, คำสั่ง 1000/108/EC

หมายเหตุ

เพื่อป้องกันความเสียหายต่อจอภาพ อย่ายกจอภาพโดยจับที่ขาตั้ง

หมายเหตุ: สายเคเบิล

สายเคเบิลที่ต่อกราวด์

หมายเหตุ: อุปกรณ์ต่อพ่วง

อุปกรณ์ต่อพ่วงใดๆ ที่เชื่อมต่อกับจอภาพนี้ (อุปกรณ์อินพุต/เอาต์พุต, หน่วยความจำ, เครื่องพิมพ์ ฯลฯ) ต้องได้รับการรับรองตามข้อกำหนดของคลาส B การทำงานกับอุปกรณ์ต่อพ่วงที่ไม่ได้รับการรับรองอาจรบกวนวิทยุและโทรทัศน์

คำเตือน!

การเปลี่ยนแปลงหรือการดัดแปลงใดๆ ที่ไม่ได้รับการอนุมัติอย่างชัดแจ้งจากผู้ผลิต อาจทำให้สิทธิ์ของผู้ใช้ในการใช้งานผลิตภัณฑ์นี้เป็นโมฆะ

เงื่อนไขการใช้งาน

อุปกรณ์นี้เป็นไปตามข้อกำหนดของคณะกรรมการการสื่อสารกลาง (FCC) ข้อ 15 การทำงานต้องเป็นไปตามเงื่อนไขสองข้อต่อไปนี้: (1) อุปกรณ์นี้ต้องไม่ก่อให้เกิดการรบกวนที่เป็นอันตราย และ (2) อุปกรณ์นี้ต้องยอมรับการรบกวนใดๆ ที่ได้รับ รวมถึงการรบกวนที่อาจทำให้เกิดการทำงานที่ไม่ต้องการ

หมายเหตุ: สำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน ICES-003 ของแคนาดา

หมายเหตุสำหรับผู้ใช้ในแคนาดา

อุปกรณ์ดิจิทัลคลาส B นี้เป็นไปตามมาตรฐาน NMB-003 ของแคนาดา

คู่มือการใช้งานผลิตภัณฑ์ในครัวเรือนในประเทศในสหภาพยุโรป

13/14

สัญลักษณ์บนผลิตภัณฑ์ระบุว่าผลิตภัณฑ์นี้ไม่ควรทิ้งรวมกับขยะทั่วไปอื่นๆ หากต้องการกำจัดผลิตภัณฑ์อย่างถูกต้อง โปรดติดต่อหน่วยงานท้องถิ่น ศูนย์บริการรีไซเคิล หรือร้านค้าที่คุณซื้อผลิตภัณฑ์ เพื่อขอข้อมูลเกี่ยวกับการรีไซเคิลและการกำจัดอย่างถูกต้อง การแยกขยะและการรีไซเคิลช่วยอนุรักษ์ทรัพยากรธรรมชาติและรับประกันการรีไซเคิลอย่างปลอดภัยต่อสุขภาพและสิ่งแวดล้อม หากต้องการทราบข้อมูลเพิ่มเติมเกี่ยวกับจุดรีไซเคิลและการกำจัด โปรดติดต่อหน่วยงานท้องถิ่น ศูนย์บริการรีไซเคิล หรือร้านค้าที่คุณซื้อผลิตภัณฑ์

ข้อมูลจำเพาะทางเทคนิค

PK-nanenb	Kerukcha smctema	Kolbopobm TFT PK-ekpan
	Pozim	18,5" (47 cm)
	Kpok nikcela	0,3 MM (no roprizhontani) x 0,3 MM (no beptnikani)
	Яckrabictb	200 kJ/㎡ (tynoba)
	Конtrapactnichtb	100 000 000:1 maks. (ACM)
	Kyt orlaу	90° (no roprizhontani) 65° (no beptnikani) (CR=10)
	Час bIDnoVBiD	5 mc
	Тил панeni	TN
	Вдеб	Analorobm iIterpfchic R, G, B
	Чадота ряdkiv	30-80 кfц
	Чадота kadrié	55-75 Гц
Bvdobpaxybanii kolbopy		16,7 мільунов
Синхорсignanl对阵вдт borpenнь зобрахень на pactrobomу dinclnei		85,5 MГц
Мakcimальна роздынba здаHTICTb		1366 x 768 по 60 Гц
Plug & Play		VESA DDCCI/DDC2B
Стохоганьжимлени (зa 200 net)	Реким увимкени	13,5 Bt (tynobo)
	Реким сну	0,45 Bt (tynobo)
	Реким вимкени	0,35 Bt (tynobo)
Вхдний роз'em		D-Sub DVI-D 24-Kontraktnik (лише мodyпь l3 дома BXODAMN)
Вхдний bideocmharan		0,7 Vp-p (standart), 75 Om, поэн'tьнin Liindровс сingan (лише мodyпь l3 дома BXODAMN)
Динамікі		1 W x 2 (лише мodyпь l3 audioBXODOM) (dodatkoBO)
Мakcimальни розмір ekpanа		По рознотani: 410 MM По вретникii: 230 MM
Джерно жимлени		100-240 B, 50/60 Гц
Уmarов nahkoliшьо осядoveиц		Робоча temnéразура: bID 5 °C do 35 °CTemnéразура збергани: bID -20 °C do 60 °CTeobча BOIORICITb: 10-85%
Розмірí		441 (U) x 353 (B) x 197 (F) MM
Bara (bara netto)		2,68 kr (NETTO)
Төнчн hi xapakteripteNTs'mexaniz3my		Haxin: bID -5° do +20° Поворот: Hi Peryunobavnna Bicsotni: Hi 3abica: Hi 3hIMNa nIDCTABKA: TAK
Зонышип enemetenny керуванья	Перемпач/kноги	КногkaЖимлени Bxid Гунitsь
		Фунцii
	Фунцii	Конtrapactnichtь Розміцени ExpanHOrO мени Р�о Вимьд Яckrabictb Дунша E(Empowering)
		Фокус Астматчne nablauTyrbanu (лише мodyпь l3 analorobm BxODOM)
		Гordинник Гунозн'tь розміцени peşигим (Повозрхан尼/Формат)
		YibIM./BMIMK. ACM
		Вибир bIXdHoro CsinHany (лише мodyпь l3 дома BXODAMN)
		YibIMKHNHBA/BIMKNHENDA DDC/CI
		Инфорmaцію диспee
		Скudанья
		Виухи
Усі төнчн hi xapakteripteNTs'meke 6byt 3mIneNo 6e3 nonepeixdiennna.

คู่มือและเอกสารสำหรับผลิตภัณฑ์นี้มีอยู่ในเว็บไซต์สนับสนุนอย่างเป็นทางการของ Acer

คำประกาศความสอดคล้อง

เรา

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, Taiwan

ผู้ติดต่อ: นาย RU Jan, อีเมล: [e-mail]

และ

Acer Italy s.r.l

Via Lepetit, 40, 20020 Lainate (MI) Italy

โทร: [phone], แฟกซ์: [phone]

www.acer.it

เราขอประกาศภายใต้ความรับผิดชอบของเราเองว่าผลิตภัณฑ์:

ผลิตภัณฑ์: จอภาพ LCD

ชื่อการค้า: Acer

หมายเลขรุ่น: VA190HQ

หมายเลข SKU: VA190HQXXXXX;

ซึ่งคำประกาศนี้อ้างอิงถึงเป็นไปตามมาตรฐานที่เกี่ยวข้องหรือเอกสารมาตรฐานอื่น ๆ:

EN55022:2010 Class B; EN 55024:2010 EN61000-3-2:2006+A1:2009+A2:2009, Class D EN61000-3-3:2008 EN60950-1:2006+A11:2009+A1:2010+A12:2011 Regulation (EC) No. 1275/ 2008; EN 50564:2011; IEC 62301:2011 EN50581:2012

เราขอประกาศว่าผลิตภัณฑ์ข้างต้นเป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่น ๆ ที่เกี่ยวข้องของ EMC Directive 2004/108/EC, Low Voltage Directive 2006/95/EC, และ RoHS Directive 2011/65/EU และ Directive 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ปีที่เริ่มติดเครื่องหมาย CE คือ 2015

RU Jan / ผู้จัดการอาวุโส

ฝ่ายกฎระเบียบ, Acer Inc.

15 ธ.ค. 2015

วันที่

คำประกาศความสอดคล้อง

เรา

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, ไต้หวัน

ผู้ติดต่อ: นาย RU Jan, อีเมล: [e-mail]

และ

Acer Italy s.r.l

Via Lepetit, 40, 20020 Lainate (MI) อิตาลี

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ขอประกาศด้วยความรับผิดชอบของเราเองว่าผลิตภัณฑ์:

ผลิตภัณฑ์: จอภาพ LCD

ชื่อแบรนด์: Acer

หมายเลขรุ่น: VA190HQ

หมายเลข SKU: VA190HQxxxxxx

("x" = 0~9, a ~ z, A ~ Z หรือช่องว่าง)

สิ่งที่คำประกาศนี้อ้างอิงถึง สอดคล้องกับมาตรฐานที่เกี่ยวข้องหรือเอกสารเชิงบรรทัดฐานอื่นๆ:

EN55022:2010 Class B; EN55024:2010 EN61000-3-2:2006+A1:2009+A2:2009, Class D EN61000-3-3:2008 EN60950-1:2006+A11:2009+A1:2010+A12:2011 ระเบียบ (EC) ฉบับที่ 1275/2008; EN 50564:2011; IEC 62301:2011 EN50581:2012

เราขอประกาศว่าผลิตภัณฑ์ดังกล่าวข้างต้นเป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2004/108/EC, คำสั่งแรงดันต่ำ 2006/95/EC และคำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC ในส่วนที่เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่ใช้พลังงาน

ปีที่เริ่มติดเครื่องหมาย CE คือ 2015

RU Jan / ผู้จัดการอาวุโสฝ่ายปฏิบัติตามข้อกำหนด, Acer Inc.

15 ธ.ค. 2558

วันที่

คำประกาศความสอดคล้อง

เรา,

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, ไต้หวัน

ผู้ติดต่อ: นาย RU Jan, อีเมล: [e-mail]

และ,

Acer Italy s.r.l

Via Lepetit, 40, 20020 Lainate (MI) Italy

Tel: [phone]

www.acer.it

เราขอประกาศภายใต้ความรับผิดชอบของเราเองว่าผลิตภัณฑ์:

ผลิตภัณฑ์: จอภาพ LCD

ชื่อทางการค้า: Acer

หมายเลขรุ่น: VA190HQ

หมายเลข SKU: VA190HQxxxxxx

("x" = 0 - 9, a - z, A - Z หรือช่องว่าง)

ซึ่งอ้างอิงในประกาศนี้เป็นไปตามมาตรฐานที่เกี่ยวข้องหรือเอกสารมาตรฐานอื่นๆ:

EN55022:2010 Class B; EN55024:2010 EN61000-3-2:2006+A1:2009+A2:2009, Class D EN61000-3-3:2008 EN60950-1:2006+A11:2009+A1:2010+A12:2011 - ระเบียบ (EC) ฉบับที่ 1275/2008; EN 50564:2011; IEC 62301:2011 EN50581:2012

เราขอประกาศว่าผลิตภัณฑ์นี้เป็นไปตามข้อกำหนดพื้นฐานและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง 2004/108/EC เกี่ยวกับความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC), คำสั่ง 2006/95/EC เกี่ยวกับแรงดันไฟฟ้าต่ำ, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC ที่กำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ปีที่เริ่มติดเครื่องหมาย CE: 2015.

RU Jan / ผู้อำนวยการบริหาร ฝ่ายกฎหมาย บริษัท Acer Inc.

15 ธ.ค. 2558

วันที่

คำประกาศความสอดคล้อง

พวกเรา

บริษัท Acer Incorporated

8F, 88, ซอย 1 ถนน Xintai 5th, เขต Xizhi, นิวไทเปซิตี้ 221, ไต้หวัน

ผู้ติดต่อ: นาย RU Jan, อีเมล: [e-mail]

และ

บริษัท Acer Italy s.r.l

Via Lepetit, 40, 20020 Lainate (MI) อิตาลี

โทร: [phone], แฟกซ์: [phone]

www.acer.it

เราขอประกาศด้วยความรับผิดชอบของเราเองว่าผลิตภัณฑ์:

ผลิตภัณฑ์:

จอภาพ LCD

ชื่อทางการค้า:

Acer

หมายเลขรุ่นตามข้อกำหนด:

VA190HQ

ชื่อ UGS:

VA190HQxxxxxx

x = A Z,a z,0 9,หรือว่าง)

ซึ่งคำประกาศนี้เกี่ยวข้อง เป็นไปตามมาตรฐานที่เกี่ยวข้องหรือเอกสารมาตรฐานอื่น ๆ:

EN55022:2010 Class B; EN55024:2010 EN61000-3-2:2006+A1:2009+A2:2009, Class D EN61000-3-3:2008 EN60950-1:2006+A11:2009+A1:2010+A12:2011 - ข้อบังคับ (EC) หมายเลข 1275/2008; EN 50564:2001; IEC 62301:2011 EN50581:2012

เราขอประกาศ ณ ที่นี้ว่าผลิตภัณฑ์ข้างต้นเป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่น ๆ ที่เกี่ยวข้องของคำสั่ง EMC 2004/108/EC, คำสั่งแรงดันต่ำ 2006/95/EC, คำสั่ง RoHS 2011/65/EU และคำสั่ง 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ปีเริ่มต้นของการติดเครื่องหมาย CE คือ 2015

คำประกาศความสอดคล้อง

เรา

Acer Incorporated

8F, 88, ถนนซินไท 5 ซอย 1, เขตซีจื่อ, นครนิวไทเป 221, ไต้หวัน

ติดต่อ: นาย RU จัน, อีเมล: [e-mail]

E,

Acer Italy s.r.l

Via Lepetit, 40, 20020 Lainate (MI) Italy

โทร: [phone], แฟกซ์: [phone]

www.acer.it

เราขอประกาศภายใต้ความรับผิดชอบแต่เพียงผู้เดียวของเราว่าผลิตภัณฑ์:

ผลิตภัณฑ์: จอภาพ LCD

เครื่องหมายการค้า: Acer

หมายเลขรุ่น: VA190HQ

หมายเลข SKU: VA190HQxxxxxx

ซึ่งคำประกาศนี้อ้างถึงนั้นเป็นไปตามมาตรฐานที่เกี่ยวข้องหรือเอกสารมาตรฐานอื่น ๆ:

EN55022:2010 คลาส B; EN55024:2010 EN61000-3-2:2006+A1:2009+A2:2009, คลาส D EN61000-3-3:2008 EN60950-1:2006+A11:2009+A1:2010+A12:2011 ข้อบังคับ (EC) หมายเลข 1275/2008; EN 50564:2011; IEC 62301:2011 EN50581:2012

ด้วยเอกสารฉบับนี้ เราขอประกาศว่าผลิตภัณฑ์ดังกล่าวข้างต้นเป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของคำสั่ง EMC 2004/108/CE, คำสั่งแรงดันต่ำ 2006/95/CE, คำสั่ง RoHS 2011/65/CE และคำสั่ง 2009/125/CE เกี่ยวกับการกำหนดกรอบสำหรับการตั้งค่าข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ปีที่เริ่มใช้คือปีที่ติดเครื่องหมาย CE 2015

RU Jan/ผู้จัดการอาวุโสฝ่ายกำกับดูแล Acer Inc.

15 ธ.ค. 2558

วันที่

คำประกาศความสอดคล้อง

เรา

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, ไต้หวัน

ผู้ติดต่อ: นาย RU Jan, อีเมล: [e-mail]

และ

Acer Italy s.r.l

Via Lepetit, 40, 20020 Lainate (MI) อิตาลี

โทร: [phone]

เราขอประกาศด้วยความรับผิดชอบของเราเองว่าผลิตภัณฑ์:

ผลิตภัณฑ์:

จอภาพ LCD

ชื่อทางการค้า:

Acer

หมายเลขรุ่น:

VA190HQ

หมายเลข SKU:

VA190HQxxxxxx

(“x” = 0 ~ 9, a ~ z, A ~ Z หรือเว้นว่าง)

สิ่งที่เอกสารนี้กล่าวถึงนั้นเป็นไปตามมาตรฐานหรือเอกสารกำหนดมาตรฐานอื่นๆ ที่เกี่ยวข้อง:

EN55022:2010 คลาส B; EN55024:2010 EN61000-3-2:2006+A1:2009+A2:2009, คลาส D EN61000-3-3:2008 EN60950-1:2006+A11:2009+A1:2010+A12:2011 ข้อบังคับ (EC) หมายเลข 1275/2008; EN 50564:2011; IEC 62301:2011 EN50581:2012

เราขอประกาศว่าผลิตภัณฑ์ดังกล่าวข้างต้นเป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของ EMC Directive 2004/108/EC, Low Voltage Directive 2006/95/EC และ RoHS Directive 2011/65/EU และ Directive 2009/125/EC เกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ปีเริ่มต้นสำหรับการติดเครื่องหมาย CE คือ 2015

RU Jan / ผู้จัดการอาวุโสฝ่ายกฎระเบียบ, Acer Inc.

15 ธ.ค. 2558

วันที่

ประกาศความสอดคล้อง

A,

Acer Incorporated

8F, 88, Sec. 1, Xintai 5th Rd., Xizhi, New Taipei City 221, ไต้หวัน

ผู้ติดต่อ: นาย RU Jan, อีเมล: [e-mail]

Ea,

Acer Italy s.r.l

Via Lepetit, 40, 20020 Lainate (MI) อิตาลี

โทร: [phone], แฟกซ์: [phone]

www.acer.it

ขอประกาศภายใต้ความรับผิดชอบของเราว่าผลิตภัณฑ์:

ผลิตภัณฑ์:

ชื่อทางการค้า:

หมายเลขรุ่น:

หมายเลข SKU:

จอภาพ LCD

Acer

VA190HQ

VA190HQxxxxxx

( x ) = 0 9 a z A Z หรือว่าง)

เอกสารฉบับนี้รับรองว่าผลิตภัณฑ์ดังกล่าวเป็นไปตามมาตรฐานหรือเอกสารมาตรฐานอื่นๆ ที่เกี่ยวข้อง:

EN55022:2010 Class B; EN55024:2010 EN61000-3-2:2006+A1:2009+A2:2009, Class D EN61000-3-3:2008 EN60950-1:2006+A11:2009+A1:2010+A12:2011 Regulation (EC) No. 1275/ 2008; EN 50564:2011; IEC 62301:2011 EN50581:2012

เราขอประกาศว่าผลิตภัณฑ์ดังกล่าวข้างต้นเป็นไปตามข้อกำหนดที่จำเป็นและข้อกำหนดอื่นๆ ที่เกี่ยวข้องของ EMC Directive 2004/108/EC, Low Voltage Directive 2006/95/EC, RoHS Directive 2011/65/EU และ Directive 2009/125/EC ซึ่งเกี่ยวกับการกำหนดกรอบสำหรับการกำหนดข้อกำหนดการออกแบบเชิงนิเวศสำหรับผลิตภัณฑ์ที่เกี่ยวข้องกับพลังงาน

ปีที่เริ่มติดเครื่องหมาย CE คือ 2015

RU Jan / ผู้จัดการอาวุโส

ฝ่ายกำกับดูแล, Acer Inc.

15 ธ.ค. 2558

วันที่

ภาษาอังกฤษ

สำหรับลูกค้าที่เป็นเจ้าของผลิตภัณฑ์ที่ลงทะเบียน EPEAT 1 Acer ขอเสนอบริการดังต่อไปนี้โดยมีค่าใช้จ่าย 2 :

1. การรับประกันเพิ่มเติม 3 ปี
2. เพื่อการยืดอายุการใช้งานของผลิตภัณฑ์ 3 ผ่านการใช้ชิ้นส่วนที่เข้ากันได้จากตลาดหลังการขาย หรือชิ้นส่วนที่นำกลับมาปรับปรุงใหม่ซึ่งมีสเปกเท่ากับหรือสูงกว่า เราจัดหาชิ้นส่วนอะไหล่หรือชิ้นส่วนทดแทนเป็นเวลา 5 ปีหลังสิ้นสุดการผลิต

สำหรับลูกค้าสถาบันที่เป็นเจ้าของผลิตภัณฑ์ที่ลงทะเบียน EPEAT 1 Acer ขอเสนอบริการเพิ่มเติมดังต่อไปนี้โดยมีค่าใช้จ่าย 2 :

1. โปรแกรมการรับคืนผลิตภัณฑ์ของโน้ตบุ๊ก เดสก์ท็อป และจอภาพ
2. โปรแกรมการรับคืนแบตเตอรี่ของชุดแบตเตอรี่สำหรับโน้ตบุ๊ก
3. โปรแกรมการรับคืนบรรจุภัณฑ์ 4 สำหรับบรรจุภัณฑ์ที่จัดส่งพร้อมกับผลิตภัณฑ์โน้ตบุ๊ก เดสก์ท็อป และจอภาพที่ลงทะเบียน EPEAT 1

สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับบริการข้างต้น โปรดเยี่ยมชมเว็บไซต์ Acer ในท้องถิ่น

1 ผลิตภัณฑ์ที่ลงทะเบียน EPEAT โปรดเยี่ยมชม http://www.epeat.net 2 ความพร้อมให้บริการและค่าใช้จ่ายแตกต่างกันไปตามประเทศ สำหรับรายละเอียด โปรดอ้างอิงเว็บไซต์ Acer ในท้องถิ่นหรือติดต่อตัวแทน Acer ในท้องถิ่น 3 บริการยืดอายุการใช้งานผลิตภัณฑ์มีให้บริการในบางประเทศ โปรดอ้างอิงเว็บไซต์ Acer ในท้องถิ่นหรือติดต่อตัวแทน Acer ในท้องถิ่นสำหรับรายละเอียด 4 บริการรับคืนบรรจุภัณฑ์ไม่มีค่าใช้จ่ายและมีให้บริการในบางประเทศ โปรดอ้างอิงเว็บไซต์ Acer ในท้องถิ่นหรือติดต่อตัวแทน Acer ในท้องถิ่นสำหรับรายละเอียด

ภาษาจีนตัวเต็ม (ใช้กับไต้หวัน)

สำหรับลูกค้าที่เป็นเจ้าของผลิตภัณฑ์ที่ลงทะเบียน EPEAT ¹ เพื่อยืดอายุการใช้งานของผลิตภัณฑ์ Acer ขอเสนอบริการดังต่อไปนี้ ² :

1. นอกจากการรับประกันพื้นฐานแล้ว ยังมีการรับประกันเพิ่มเติมอีก 3 ปี 2. สำหรับการยืดอายุการใช้งานของผลิตภัณฑ์ โดยการใช้ชิ้นส่วนที่เข้ากันได้ ชิ้นส่วนที่หามาจากตลาด หรือชิ้นส่วนที่นำกลับมาปรับปรุงใหม่ซึ่งมีสเปกเท่ากับหรือสูงกว่า เราจัดหาชิ้นส่วนอะไหล่หรือชิ้นส่วนทดแทนเป็นเวลา 5 ปีหลังสิ้นสุดการผลิต

สำหรับลูกค้าสถาบันและโรงเรียนที่เป็นเจ้าของผลิตภัณฑ์ที่ลงทะเบียน EPEAT ¹ Acer ขอเสนอบริการดังต่อไปนี้ ³ :

1. การรีไซเคิลผลิตภัณฑ์โน้ตบุ๊ก คอมพิวเตอร์ตั้งโต๊ะ และจอภาพ
2. การรีไซเคิลแบตเตอรี่โน้ตบุ๊ก
3. การรีไซเคิลบรรจุภัณฑ์ของผลิตภัณฑ์โน้ตบุ๊ก คอมพิวเตอร์ตั้งโต๊ะ และจอภาพ

สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับบริการข้างต้น โปรดติดต่อเว็บไซต์อย่างเป็นทางการของ Acer

http://www.acer.com.tw/ac/zh/TW/content/service-content#repeat

ENERGY STAR®

ผลิตภัณฑ์ที่ผ่านการรับรอง ENERGY STAR ของ Acer ช่วยให้คุณประหยัดเงินโดยลดค่าใช้จ่ายด้านพลังงาน และช่วยปกป้องสิ่งแวดล้อมโดยไม่ลดทอนคุณสมบัติหรือประสิทธิภาพการทำงาน Acer ภูมิใจที่นำเสนอผลิตภัณฑ์ที่มีเครื่องหมาย ENERGY STAR แก่ลูกค้าของเรา

ENERGY STAR คืออะไร?

ผลิตภัณฑ์ที่ผ่านการรับรอง ENERGY STAR ใช้พลังงานน้อยลงและป้องกันการปล่อยก๊าซเรือนกระจกโดยเป็นไปตามแนวทางประสิทธิภาพพลังงานที่เข้มงวดซึ่งกำหนดโดยสำนักงานปกป้องสิ่งแวดล้อมแห่งสหรัฐอเมริกา Acer มุ่งมั่นที่จะนำเสนอผลิตภัณฑ์และบริการทั่วโลกที่ช่วยให้ลูกค้าประหยัดเงิน อนุรักษ์พลังงาน และปรับปรุงคุณภาพสิ่งแวดล้อมของเรา ยิ่งเราประหยัดพลังงานได้มากเท่าไร เราก็ยิ่งลดก๊าซเรือนกระจกและความเสี่ยงจากการเปลี่ยนแปลงสภาพภูมิอากาศได้มากขึ้นเท่านั้น ข้อมูลเพิ่มเติมอ้างอิงได้ที่ http://www.energystar.gov

ผลิตภัณฑ์ที่ผ่านการรับรอง ENERGY STAR ของ Acer:

• สร้างความร้อนน้อยลงและลดภาระการทำความเย็น และในสภาพอากาศที่อบอุ่นกว่า
• เข้าสู่โหมด "จอภาพหลับ" โดยอัตโนมัติภายใน 5 นาทีเมื่อไม่มีการใช้งาน
• เมื่อจอภาพอยู่ในโหมดปิดใช้งาน (Active Off) ให้เลื่อนเมาส์หรือกดปุ่มใดๆ บนคีย์บอร์ดเพื่อปลุกจอภาพ ENERGY STAR และเครื่องหมาย ENERGY STAR เป็นเครื่องหมายการค้าจดทะเบียนของสหรัฐอเมริกา

การปฏิบัติตามข้อกำหนด

MC.T5R11.001

รุ่น: VA190HQ

หมายเลขชิ้นส่วน: MC.T5R11.001

กระดาษรีไซเคิล
