VA190HQ - Οθόνη ACER - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	Acer
Μοντέλο	VA190HQ
Τύπος προϊόντος	Οθόνη LCD
Μέγεθος οθόνης	18,5 ίντσες (47 cm)
Μέγιστη ανάλυση	1366 x 768 στα 60 Hz
Τεχνολογία	Έγχρωμο TFT-LCD (TN)
Φωτεινότητα	200 cd/m² (τυπική)
Αντίθεση	10000000:1 μέγιστη (ACM)
Χρόνος απόκρισης	5 ms
Γωνία θέασης	90° οριζόντια, 65° κάθετα (CR=10)
Εμφανιζόμενα χρώματα	16,7 εκατομμύρια
Υποδοχές εισόδου	D-Sub (VGA), DVI-D 24 ακίδων (μοντέλο διπλής εισόδου)
Ηχεία	1 W x 2 (προαιρετικά σε ορισμένα μοντέλα)
Κατανάλωση ρεύματος (λειτουργία)	13,5 W τυπική
Κατανάλωση ρεύματος (αναμονή)	0,45 W τυπική
Κατανάλωση ρεύματος (απενεργοποίηση)	0,35 W τυπική
Τροφοδοσία	100-240 V, 50/60 Hz
Διαστάσεις (Π x Υ x Β)	441 x 353 x 197 mm
Καθαρό βάρος	2,68 kg
Κλίση	-5° έως +20°
Αφαιρούμενη βάση	Ναι
Plug & Play	VESA DDCCI/DDC2B
Λειτουργίες OSD	Αντίθεση, φωτεινότητα, θέση, θερμοκρασία χρώματος, γλώσσα, κ.λπ.
Θερμοκρασία λειτουργίας	5 έως 35 °C
Υγρασία λειτουργίας	10 έως 85 %

Συχνές ερωτήσεις - VA190HQ ACER

Πώς να συνδέσετε την οθόνη σε έναν υπολογιστή;

Απενεργοποιήστε την οθόνη και τον υπολογιστή. Συνδέστε το καλώδιο βίντεο (VGA ή DVI) στις αντίστοιχες θύρες. Συνδέστε το καλώδιο τροφοδοσίας της οθόνης. Ανάψτε πρώτα την οθόνη, μετά τον υπολογιστή. Χρησιμοποιήστε το κουμπί Input για να επιλέξετε την πηγή εάν χρειάζεται.

Πώς να καθαρίσετε την οθόνη LCD;

Απενεργοποιήστε την οθόνη και αποσυνδέστε το καλώδιο τροφοδοσίας. Χρησιμοποιήστε ένα μαλακό πανί ελαφρώς υγρό με ένα διάλυμα καθαρισμού χωρίς διαλύτη. Μην ψεκάζετε ποτέ υγρό απευθείας στην οθόνη και μην χρησιμοποιείτε προϊόντα με βάση την αμμωνία ή το αλκοόλ.

Τι να κάνετε εάν η οθόνη εμφανίζει 'Χωρίς σήμα';

Ελέγξτε ότι τα καλώδια βίντεο είναι καλά συνδεδεμένα και από τις δύο πλευρές. Βεβαιωθείτε ότι ο υπολογιστής είναι αναμμένος. Πατήστε το κουμπί Input για εναλλαγή μεταξύ των πηγών VGA και DVI. Εάν το πρόβλημα παραμένει, δοκιμάστε με άλλο καλώδιο ή άλλο υπολογιστή.

Πώς να ρυθμίσετε τις παραμέτρους οθόνης;

Πατήστε το κουμπί MENU για να ανοίξετε το OSD. Χρησιμοποιήστε τα πλήκτρα + και - για πλοήγηση και επιλογή επιλογών όπως η φωτεινότητα, η αντίθεση, η θέση, η θερμοκρασία χρώματος, κ.λπ. Πατήστε ξανά MENU για επιβεβαίωση.

Τι σημαίνει το χρώμα της ενδεικτικής λυχνίας τροφοδοσίας;

Η μπλε λυχνία υποδεικνύει ότι η οθόνη είναι αναμμένη. Η πορτοκαλί λυχνία υποδεικνύει λειτουργία αναμονής ή εξοικονόμησης ενέργειας. Εάν η λυχνία είναι σβηστή, η οθόνη είναι εκτός τροφοδοσίας.

Πώς να ενεργοποιήσετε τη λειτουργία εξοικονόμησης ενέργειας;

Η οθόνη εισέρχεται αυτόματα σε λειτουργία αναμονής (0,45 W) όταν δεν ανιχνεύεται σήμα. Μπορείτε επίσης να απενεργοποιήσετε την οθόνη μέσω του κουμπιού τροφοδοσίας για πλήρη απενεργοποίηση (0,35 W). Δεν απαιτείται πρόσθετη ρύθμιση.

Μπορεί να τοποθετηθεί η οθόνη στον τοίχο;

Η οθόνη διατίθεται με αφαιρούμενη βάση. Διαθέτει οπές στήριξης VESA (δεν διευκρινίζεται, αλλά συνήθως 100x100 mm). Συμβουλευτείτε το εγχειρίδιο για τις ακριβείς προδιαγραφές της βάσης τοίχου.

Τι είναι η λειτουργία ACM;

Το ACM (Acer eColor Management) είναι μια λειτουργία που βελτιστοποιεί αυτόματα την αντίθεση και τη φωτεινότητα ανάλογα με το περιεχόμενο που εμφανίζεται. Μπορείτε να το ενεργοποιήσετε ή να το απενεργοποιήσετε μέσω του μενού OSD για να βελτιώσετε την οπτική εμπειρία.

Πώς να επαναφέρετε την οθόνη στις εργοστασιακές ρυθμίσεις;

Μεταβείτε στο μενού OSD πατώντας MENU. Πλοηγηθείτε στην επιλογή Επαναφορά (ή Reset) και επιβεβαιώστε. Αυτό θα επαναφέρει τις προεπιλεγμένες ρυθμίσεις.

Γιατί η εικόνα είναι θολή ή παραμορφωμένη;

Βεβαιωθείτε ότι η ανάλυση έχει οριστεί στην εγγενή ανάλυση (1366 x 768). Χρησιμοποιήστε το κουμπί AUTO για αυτόματη ρύθμιση της εικόνας (για αναλογικές εισόδους). Ελέγξτε επίσης ότι το καλώδιο βίντεο δεν είναι κατεστραμμένο.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ VA190HQ ACER

3. Συνδέστε το καλώδιο τροφοδοσίας (μόνο για μοντέλα με εξωτερικό τροφοδοτικό) (προαιρετικό). 4. Ακολουθήστε τη διαδικασία ενεργοποίησης όπως περιγράφεται στο εγχειρίδιο χρήσης. 5. Συνδέστε το καλώδιο σήματος του υπολογιστή στην υποδοχή της οθόνης.

Εξωτερικά στοιχεία ελέγχου

Σημαντικές οδηγίες ασφαλείας

Διαβάστε προσεκτικά τις ακόλουθες οδηγίες.

1. Για να καθαρίσετε την οθόνη LCD: Βεβαιωθείτε ότι η οθόνη σας είναι ηλεκτρικά χαρακτηρισμένη για λειτουργία με το εναλλασσόμενο ρεύμα που αναγράφεται στην ετικέτα.
2. Αποσυνδέστε την οθόνη LCD και αφαιρέστε το καλώδιο ρεύματος.
3. Ψεκάστε με διάλυμα καθαρισμού χωρίς διαλύτες πάνω σε ένα πανί και καθαρίστε την οθόνη απαλά.
4. ΜΗΝ ΕΚΑΖΕΤΕ ΚΑΙ ΜΗΝ ΧΥΝΕΤΕ ΝΕΡΟ Ή ΥΓΡΑ ΑΝΕΥΘΕΙΑΣ ΠΑΝΩ ΣΤΗΝ ΟΘΟΝΗ Ή ΣΤΗ ΘΗΚΗ.
5. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΚΑΘΑΡΙΣΤΙΚΑ ΜΕ ΒΑΣΗ ΤΗΝ ΑΜΜΩΝΙΑ Ή ΤΗΝ ΑΛΚΟΟΛΗ ΣΤΗΝ ΟΘΟΝΗ LCD Ή ΣΤΗ ΘΗΚΗ. Η Acer δεν φέρει ευθύνη για τυχόν ζημιές που ενδέχεται να προκληθούν από τη χρήση καθαριστικών με βάση την αμμωνία ή την αλκοόλη.
6. Μην τοποθετείτε την οθόνη LCD κοντά σε θερμαντικό σώμα. Η έκθεση της οθόνης σε βροχή, υγρασία ή ηλιακό φως μπορεί να προκαλέσει δυσλειτουργία.
7. Μην ασκείτε πίεση στην οθόνη LCD. Η υπερβολική πίεση μπορεί να προκαλέσει μόνιμη ζημιά στην οθόνη.
8. Μην απαιτείτε το καύσιμα και μην το βάζετε να εκτελείτε εργασίες συντήρησης όταν η μονάδα είναι σε λειτουργία. Οι εργασίες συντήρησης πρέπει να εκτελούνται μόνο όταν ο εξοπλισμός είναι εκτός λειτουργίας.
9. Αποθήκευση: Στη μονάδα LCD συνιστάται θερμοκρασία από -20° έως 60° C (-4° έως 140° F). Η αποθήκευση στη θήκη LCD εκτός αυτού του εύρους θερμοκρασίας μπορεί να προκαλέσει μόνιμη ζημιά.
10. Αποδεσμεύεται ο κατασκευαστής και κάθε εξουσιοδοτημένος αντιπρόσωπος από κάθε ευθύνη, εάν προκύψει οποιαδήποτε από τις ακόλουθες συνθήκες:

Το καλώδιο έχει υποστεί ζημιά ή η οθόνη έχει υποστεί ζημιά. Χύθηκε υγρό πάνω στην οθόνη LCD ή η οθόνη εκτέθηκε στη βροχή. Η οθόνη LCD ή το περίβλημα έχει υποστεί ζημιά.

Προσάρτηση της βάσης οθόνης

1. Απαιτείται η τήρηση των όρων αυτών στην ουσία και τούτο ενώ κάθε φορά με ένα μέρος και επιπλέον χώρο εργασίας.
2. Βγάλτε την οθόνη από τη συσκευασία.
3. Συνοδεύστε το βραχίονα στηριγμού της οθόνης στο πλάι.

Βεβαιωθείτε ότι η βάση έχει ασφαλίσει στο βραχίονα στηρίγματος της οθόνης. (σε επιλεγμένα μοντέλα) Απασφαλίστε τη βάση από το βραχίονα της οθόνης, περιστρέφοντας τη βίδα με την κατάλληλη κατεύθυνση. (σε επιλεγμένα μοντέλα)

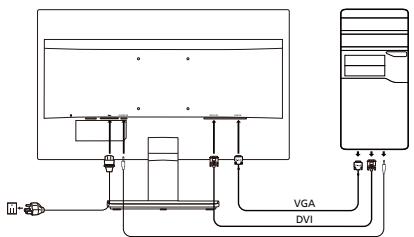

Σύνδεση της οθόνης σε υπολογιστή

1. ΑΤΕΒΕργοποιείτε την οδό και αποσυνδέετε το κλαδί προφοράς του υπολογιστή.
2. 2-1 Σύνδεση καλωδίου βίντεο

α. Βεβαιωθείτε ότι έχει διακοπεί η παροχή ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το καλώδιο βίντεο VGA στον υπολογιστή.

2-2 Σύνδεση μητιακού καλωδίου (μόνο μοντέλο διπλής εισόδου)

α. Βεβαιωθείτε ότι έχει διακοπεί η παροχή ρεύματος στην οθόνη και στον υπολογιστή. β. Συνδέστε το καλώδιο V24 από τον μετατροπέα της οθόνης και συνδέστε το άλλο άκρο στον υπολογιστή.

1. Σύστημα καλωδίου ήχου. (Μόνο μοντέλο εισόδου ήχου) (Προαιρετικό)
2. Τοποθετήστε το καλώδιο τροφοδοσίας της οθόνης στην υποδοχή τροφοδοσίας στο πίσω μέρος της οθόνης. Συνδέστε τα καλώδια προμεδολής του ουλογίπη ΜΑΙ Σθόθουνς σε φιλ KOVITI Φιρία ΑλεκτρικΟ μεύβατος.

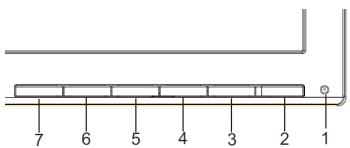

Εξωτερικά στοιχεία ελέγχου

Ap.	Eikoviδio	Στοιχείο	Περγαφή
1, 2	θ	Kouμπi/ ενδειξη λειουργίας	Ενεργοτοίει/ατενεργοτοίει ηγι οβόνη. Φι μλε χρύμα utροδεκυέι τροφόδοσία με ρεύμα. Φι ποτικαλι χρύμα utροδεκυέι λειουργία αναμονής/εξοκονόμησης ενεργείας.
3	Input	Kouμπi ειαδδού	Παπηθε τίγα εναλαγή βεταξύ των πηγύν ειαδδού.
4	+	Kouμπi εντασης ηχού	Πεδετε γία νενεργοτοίησε τηγ κλιμακρα μρύβμισης της ενταση ηχού.
5	MENU	Λειουργίες OSD	Παπηθε γία προβαλίου του μενού OSD. Παπηθε ξανά γία ειαδαγένετε εἰμελογή στο μενού OSD.
6	AUTO	Kouμπi autóματης ρυμιαίης/ Εξοδός	Εαν το μενού OSD εἶναι ενερό, παπηθε Autóματηγία εξεόδο στοτο το μενού OSD. Μόλις ατενεργοτοίηθεί το μενού OSD, παπηθε Autóματα κα η σθένθη θα βελιστοτοίησε autóματα τη θεόλι προβαλίς, την ευταίαŋ κα το ρλόι της προβαλίς σας.
7	e	Πλήκτορo Empowering	Παπηθε το πλήκτορo Empowering γίαν ανοίξει ηλειουργία OSD Acer eColor Management καν ατακτήκετε προβαησι στις λειουργίες σεναρίουν.

Κανόνες και ειδοποιήσεις ασφάλειας

Ειδοποίηση FCC

Αυτή η συσκευή έχει ελεγχθεί και διαπιστώθηκε ότι συμμορφώνεται με τα όρια για μια ψηφιακή συσκευή κατηγορίας Β, σύμφωνα με το Μέρος 15 των κανόνων FCC. Αυτά τα όρια έχουν σχεδιαστεί ώστε να παρέχουν εύλογη προστασία από επιβλαβείς παρεμβολές σε οικιακή εγκατάσταση. Η παρούσα συσκευή παράγει, χρησιμοποιεί και μπορεί να εκπέμπει ενέργεια ραδιοσυχνοτήτων και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με τις οδηγίες, μπορεί να προκαλέσει επιβλαβείς παρεμβολές στις ραδιοεπικοινωνίες. Ωστόσο, δεν υπάρχει εγγύηση ότι δεν θα προκύψουν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Εάν η παρούσα συσκευή προκαλεί επιβλαβείς παρεμβολές στη λήψη ραδιοφώνου ή τηλεόρασης, γεγονός που μπορεί να διαπιστωθεί με απενεργοποίηση και ενεργοποίηση της συσκευής, ο χρήστης ενθαρρύνεται να δοκιμάσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα.

Αποσυνδέστε τον αντιστάτη από την κεραία σας. Αυξήστε την απόσταση μεταξύ του πομπού και του δέκτη. - Συνδέστε τη συσκευή σε μια πρίζα που βρίσκεται σε διαφορετικό κύκλωμα από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης. - Ζητήστε βοήθεια από τον αντιπρόσωπο ή έναν έμπειρο τεχνικό.

Αναφορά συμμόρφωσης CE

Δια του παρόντος, η Acer Inc. δηλώνει ότι η οθόνη LCD συμμορφώνεται με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις της Οδηγίας EMC 2004/108/ΕΚ, της Οδηγίας Χαμηλής Τάσης 2006/95/ΕΚ, καθώς και της Οδηγίας RoHS 2011/65/ΕΕ και της Οδηγίας 2009/125/ΕΚ σχετικά με τη θέσπιση πλαισίου για τον καθορισμό απαιτήσεων οικολογικού σχεδιασμού για τα προϊόντα που καταναλώνουν ενέργεια.

Εισαγωγή:

Για να αποφευχθεί ενδεχόμενη ζημιά στην οθόνη, μην την σηκώνετε από τη βάση της.

Συνθήκες λειτουργίας

Αυτή η συσκευή συμμορφώνεται με το Μέρος 15 των κανόνων FCC. Η λειτουργία υπόκειται στις ακόλουθες δύο προϋποθέσεις: (1) αυτή η συσκευή δεν πρέπει να προκαλεί επιβλαβείς παρεμβολές και (2) αυτή η συσκευή πρέπει να δέχεται οποιαδήποτε παρεμβολή που λαμβάνεται, συμπεριλαμβανομένων των παρεμβολών που μπορεί να προκαλέσουν ανεπιθύμητη λειτουργία.

Ειδοποίηση: Κανόνες χρήσης

Αυτή η ψηφιακή συσκευή κατηγορίας Β συμμορφώνεται με το Καναδικό Πρότυπο ICES-003.

Oθövn LCD	Σωτημα Μόβγησε		Εγχρωμη Μόθουνι LCD TFT
	Μέγεθος		18,5" (47 cm)
	Βήμα pixel		0,3 mm (O) x 0,3 mm (K)
	Φιτενόπητa		200 cd/m2 (τυμίκη)
	Avriθεση		10000000:1 μεγ. (ACM)
	Γινία προβολής		90° (O) 65° (K) (CR = 10)
	Xρόνος ατάκριασε		5 ms
	Τύπος πάνλε		TN
	Βίντεο		Avaloγική δίασύνδεση R, G, B
	Ορίδόνια συχόντητa		30 kHz - 80 kHz
	Κατακόρμη συχόντητa		55 - 75 Hz
Xρώματα Μθöνης			16,7 Εκατομμύρία
Συχόνητα κουκκίδων			85,5 MHz
Μέγιαη ανάληω			1366 x 768 @ 60 Hz
Τοῦθέτηηκαι ἀμεαη λειουρία			VESA DDCCI/DDC2B
Κατανάλωηρεύματος(στα 200 nits)	Λειουρία ενεργοτοίηης		13,5 W (τυμίκη)
	Λειουρία αυαμούνις		0,45 W (τυμίκη)
	Λειουρία ατενεργοτοίηης		0,35 W (τυμίκη)
Υποδόχή εἰσόδου			D-SubDVI-D 24 ακίδων (μόνο μοντέλο δίπλες εἰσόδου)
Σημα βίντεο εἰσόδου			Avaλογίκο: 0,7 Vp-p (τυμίκο), 75 OHM, έβεικό Ψηρίακό στημα (μόνο μοντέλο δίπλες εἰσόδου)
Ηχεία			1 W x 2 (μόνο μοντέλο εἰσόδου χχού) (προαρετίκο)
Μέγιατο μέγεθος οδόνης			Ορίζόνιa: 410 mmKατακόρμη; 230 mm
Πηγίη τιχύος			100-240 V, 50/60 Hz
Περβαλλοντικά ζητήματa			Οερμοκρασια Λειουρίας; 5° εύς 35°CΟερμοκρασια Ατοβήκωμιας; -20° εύς 60°C丫γραία Μειουρίας; 10% εύς 85%
Δίαταάεις			441 (Π) x 353 (Y) x 197 (B) mm
Βάρος (K. B.)			2,68 kg (καθάρο)
Προδίαγραφές μηχαίασου			Κλίαη: -5° εύς +20°Πρειρορία: Κχρύβμια Μερμούς; Κχρύβμια Μερμούς; Κχρύβμια Μερμούς; Κχρύβμια Μερμούς; Κχρύβμια Μερμούς; Κχρύβμια Μερμούς; Κχρύβμια; Μερμούς; Κχρύβμια Μερμούς; Κχρύβμια Μερμούς; Κχρύβμια Μερμούς; Κχρύβμια Μερμούς; Κχρύβμια Μερμούς;ΩΑΓΗΠλίκτονη ΕΙαδόθοςΕνταση έχού Πανταση έχού Πανταση Εαλαία Εαλαία Εαλαία Εαλαία Εαλαία Εαλαία Εαλαία Εαλαία Εαλαία Εαλαία Εαλαία Εαλαία Εαλαία Εαλαία Εαλαία Έλεύθους
Εξωτερίκα στοίχειαελέχουη	ΔιακόTTης/κουμίπια		Καμμι ΛειουρίαςEιαδόθοςΕνταση ύχού Πληκτρο E(Empowering)
	Λειουρίες		Avriθεση Φινενότητa Χερεινότητa Ανοχίος δίρος OSDΕγτίαση Ανοματη ρύθμιαση παραμέτρων (μόνο μοντέλο avαλογική εἰσόδου)Poλό Λειουρία Ευείλες σθένης (Πλρρό/ανλούγι)Oπες Τεδη Εθεση Ανοματη Ευείλες Εθεση Ανοματη Ευείλες Εθεση Ανοματη Ευείλες Εθεση Ανοματη Ευείλες Εθεση Ανοματη Ευείλες Εθεση Ανομ αρός Εθεση Ανοματη Ευείλες Εθεση Ανοματη Ευείλες Εθεση Ανοματη Ευείλες Εθεση Ανοματη Ευείλες Εθεση Ανο ματος Εθεση Ανο ματος Εθεση Ανο ματος Εθεση Ανο ματος Εθεση Ανο ματος Εθεση Ανο ματος Εθεση Ανο ματος Εθεση Αδύθους
Ολες Απροδίγαραφές υτόκεινται σε αλλαγές χχμίς προείδοτοίηŋ.
