VA190HQ - Monitor ACER - Manual de uso y guía de instrucciones gratis

Marca	Acer
Modelo	VA190HQ
Tipo de producto	Monitor LCD
Tamaño de la pantalla	18,5 pulgadas (47 cm)
Resolución máxima	1366 x 768 a 60 Hz
Tecnología	TFT-LCD color (TN)
Brillo	200 cd/m² (típico)
Contraste	10000000:1 máx (ACM)
Tiempo de respuesta	5 ms
Ángulo de visión	90° horizontal, 65° vertical (CR=10)
Colores mostrados	16,7 millones
Conectores de entrada	D-Sub (VGA), DVI-D de 24 pines (modelo de doble entrada)
Altavoces	1 W x 2 (opcional en algunos modelos)
Consumo eléctrico (encendido)	13,5 W típico
Consumo eléctrico (espera)	0,45 W típico
Consumo eléctrico (apagado)	0,35 W típico
Alimentación	100-240 V, 50/60 Hz
Dimensiones (An x Al x Pr)	441 x 353 x 197 mm
Peso neto	2,68 kg
Inclinación	-5° a +20°
Base desmontable	Sí
Plug & Play	VESA DDCCI/DDC2B
Funciones OSD	Brillo, contraste, posición, temperatura de color, idioma, etc.
Temperatura de funcionamiento	5 a 35 °C
Humedad de funcionamiento	10 a 85 %

Preguntas frecuentes - VA190HQ ACER

¿Cómo conectar el monitor a una computadora?

Apague el monitor y la computadora. Conecte el cable de video (VGA o DVI) a los puertos correspondientes. Conecte el cable de alimentación del monitor. Encienda primero el monitor y luego la computadora. Use el botón Input para seleccionar la fuente si es necesario.

¿Cómo limpiar la pantalla LCD?

Apague el monitor y desconecte el cable de alimentación. Use un paño suave ligeramente húmedo con una solución de limpieza sin solventes. Nunca rocíe líquido directamente sobre la pantalla y no use productos a base de amoníaco o alcohol.

¿Qué hacer si la pantalla muestra 'Sin señal'?

Verifique que los cables de video estén bien conectados en ambos extremos. Asegúrese de que la computadora esté encendida. Presione el botón Input para cambiar entre las fuentes VGA y DVI. Si el problema persiste, pruebe con otro cable u otra computadora.

¿Cómo ajustar los parámetros de visualización?

Presione el botón MENU para abrir el OSD. Use las teclas + y - para navegar y seleccionar opciones como brillo, contraste, posición, temperatura de color, etc. Presione MENU nuevamente para confirmar.

¿Qué significa el color del indicador de encendido?

El indicador azul significa que el monitor está encendido. El indicador naranja significa modo de espera o ahorro de energía. Si el indicador está apagado, el monitor está apagado.

¿Cómo activar el modo de ahorro de energía?

El monitor entra automáticamente en modo de espera (0,45 W) cuando no se detecta ninguna señal. También puede apagar el monitor con el botón de encendido para un apagado completo (0,35 W). No se requiere configuración adicional.

¿Se puede fijar el monitor a la pared?

El monitor viene con una base desmontable. Tiene orificios de montaje VESA (no especificado, pero generalmente 100x100 mm). Consulte el manual para las especificaciones exactas del soporte de pared.

¿Qué es la función ACM?

ACM (Acer eColor Management) es una función que optimiza automáticamente el brillo y el contraste según el contenido mostrado. Puede activarla o desactivarla a través del menú OSD para mejorar la experiencia visual.

¿Cómo restablecer el monitor a los ajustes de fábrica?

Acceda al menú OSD presionando MENU. Navegue hasta la opción Restaurar (o Reset) y confirme. Esto restablecerá los parámetros predeterminados.

¿Por qué la imagen está borrosa o distorsionada?

Asegúrese de que la resolución esté configurada en la resolución nativa (1366 x 768). Use el botón AUTO para un ajuste automático de la imagen (para entradas analógicas). Verifique también que el cable de video no esté dañado.

MANUAL DE USUARIO VA190HQ ACER

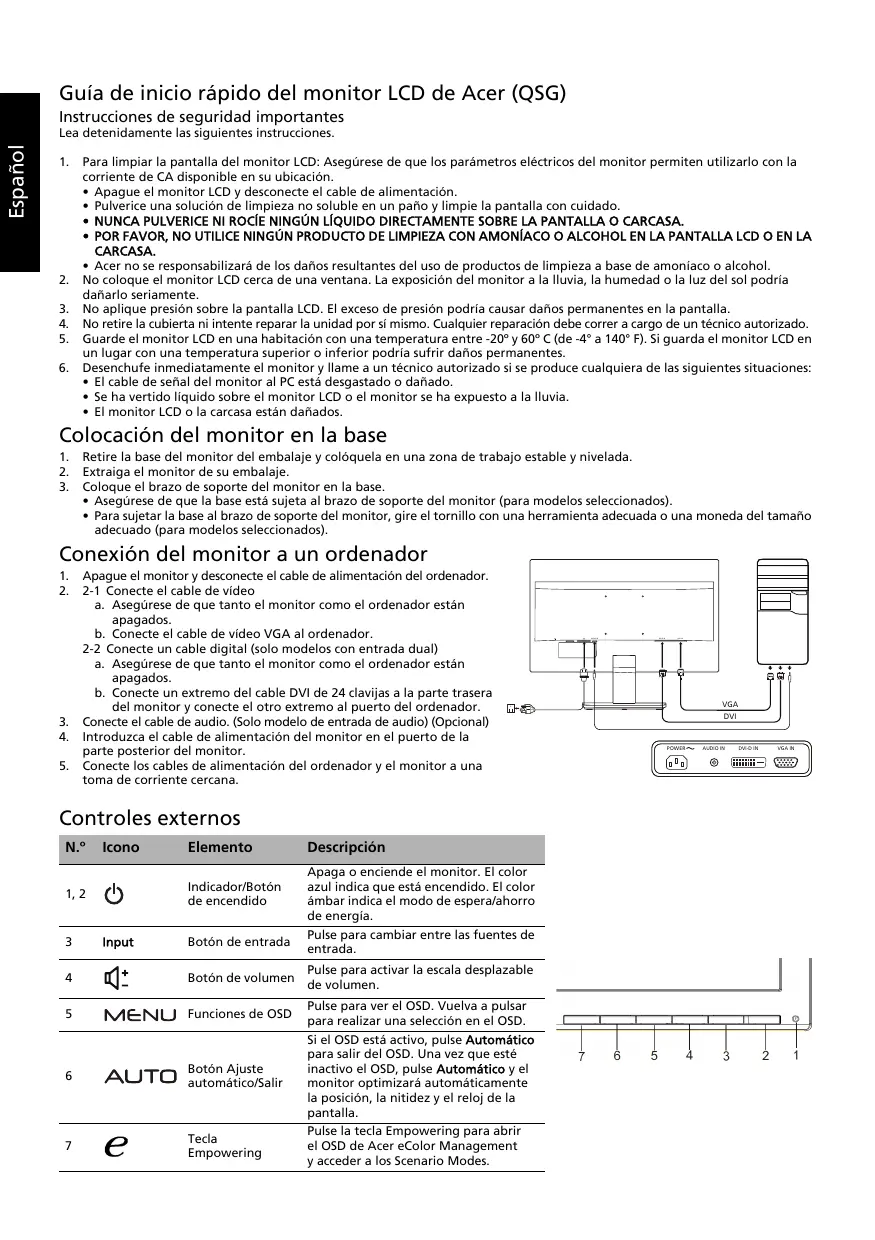

Guía de inizio=rápido del monitor LCD de Acer (QSG)

Instrucciones de seguridad importantes

Lea detenidamente las siguientes instrucciones.

1. Para limpar la pantalla del monitor LCD: Asegürese de que los parámedos electricos del monitor permiten usarlo con la corrente de CA disponible en suubicacion.

2. Apane el monitor LCD y desconnecte el cable de alimentacion.

3. Pulverice una solución de limpieza no soluble en un paño y limpie la pantalla con cuidado.
4. NUNCA PULVERICE NI ROCÉ NINGún LÍQUIDO DIRECTAMENTE SOBRE LA PANTALLA O CARCASA.
   POR FAVOR, NO UTILICE NINGUN PRODUCTO DE LIMPIEZA CON AMONIACO O ALCOHOL EN LA PANTALLA LCD O EN LA CARCASA.

5. Acer no se responsabilizará de los días resultantes del uso de productos de limpieza a base de ammoniaco o alcohol.

6. No colocque el monitor LCDerca de una ventilata. La exposicion del monitor a la lluvia, la humedad o la luz del sol podria dañarlo seriamente.

7. No aplicne presion sobre la pantalla LCD. El exceso de presion podra causar daños permanentes en la pantalla.
8. No retire la cubierta niinta reparar la unidad por si甚么. Cualquier reparacion debe corre a cargo de un technician autorizzato.
9. Guarde el monitor LCD en una habitacion con una temperatura entre -20^ y 60^ (de -4^ a 140^ ). Si guarde el monitor LCD en un lugar con una temperatura superior o inferior podra sufiar dafros permanentes.

10. Desenchufe inmediamente el monitor y llama a un的技术o autorizzato si se produceQUALQUERA de lassiguientes situaciones:

11. El cable de senal del monitor al PC está desgastado o danado.

12. Se ha vertido liquido sobre el monitor LCD o el monitor se ha expuesto a la lluvia.
13. El monitor LCD o la carcasa está danados.

Colocacion del monitor en la base

1. Retire la base del monitor del embalaje y colóquela en una zona de trabajo estable y nivelada.
2. Extraiga el monitor de su embalaje.

3. Colique el brazo de soporte del monitor en la base.

4. Asegürese de que la base está sujeta al brazo de soporte del monitor (para modelos seleccionados).

5. Para sutjar la base al brazo de soporte del monitor, gire el tornillo con una herramienta adequada o una moneda del tamanoe adequado (para modelos seleccionados).

Conexión del monitor a un ordinador

1. Apague el monitor y desconecte el cable de alimentacion del ordinador.
2. 2-1 Conecte el cable de video

a. Asegüre se de tanto el monitor como el ordinador está apagados.
b. Conecte el cable de video VGA al ordinador.

2-2 Conecte un cable digital (solo modelos con entrada dual)

a. Asegüre se de tanto el monitor como el ordinador está apagados.
b. Conecte un extremo del cable DVI de 24 clavijas a la parte trazera del monitor y conecte el除外 extremo al puerto del ordinador.

1. Conecte el cable de audio. (Solo Modelo de entrada de audio) (Optional)
2. Introduzca el cable de alimentacion del monitor en el puerto de la parte posterior del monitor.
3. Conecte los cables de alimentacion del ordinador y el monitor a una toma de corrente cercana.

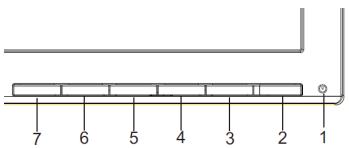

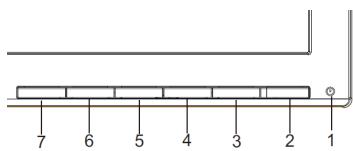

Controles externos

N.°	Icono	Elemento	Descripción
1,2		Indicador/Botón de enc羧ado	Apaga o enciende el monitor. El color azul indica que está enc羧ido. El color ámbár indica el modo de espera/ahorro de energia.
3	Input	Botón de entrada	Pulse para pagar entre las fuentes de entrada.
4	+	Botón de volumen	Pulse paraactivar la escalade插座able de volumen.
5	MENU	Funciones de OSD	Pulse para ver el OSD. Vuela a pulsar para realizar una selección en el OSD.
6	AUTO	Botón Ajuste automático/Salir	Si el OSD está activo, pulse Automático para salir del OSD. Una vez que está inactivo el OSD, pulse Automático y el monitor optimizará automatistically la posición, la nitidez y el reloj de la pantalla.
7	e	Tecla Empowering	Pulse la tecla Empowering para abrir el OSD de Acer eColor Management y acceder a los Scenario Modes.

Normativa y avisos de seguridad

Aviso de la FCC

Este dispositivo se ha probado y comprorado que cumple con los limites para un dispositivo digital de Clase B conforme a la Parte 15 de las normas de la FCC. Estos limites estan diseñados para proportionscun a proteccion razonable frete a interferencias daninas en una instalacion residencial. Este dispositivo genera,utiliza y possible irradian energia de radiofrecuency y,si no se instala ni utilize forma en las instrucciones, podria causar interferencias daninas en las comunicaciones de radio.

No obstar, no sue guarizarse que las intereencias no se produzan en instalaciones concretas. Si este dispositivo causa interferencias dañas en la recepcion de radio o television, lo queuede determinarse apagando y encendiando el dispositivo, el usuario能把 intentar SIXionar las intereferencias de losfollowingas maneras:

• Cambiar la orientacion de la antenna receptora o colocarla en otro lugar.
• Augmentar la separacion entre el dispositivo y el receptor.
• Conectar el dispositivo a una toma de corriente en un circuitodistinct al que se ha conectado el receptor.
• Consulte con el distribuidor o un technician especializzato en radio y television para recibir asistencia.

Declaración de conformidad CE

Por la presente, Acer Inc. declara que este monitor LCD cumple con los requisitos y otheras provisiones relevantes de la directiva EMC 2004/108/EC, la directiva de bajo voltaje 2006/95/EC, la directiva RoHS 2011/65/EU y la directiva 2009/125/EC relacionadas con la creación de unargo para el establishimiento de requisitos de ecodiense por productos relacionados con la energia.

Aviso:

Para evacitar daños en el monitor, no lo levante sujetándolo por la base.

Aviso: Cables blindados

Las conexiones aculosdispositivos informaticos deben realizarse con cables blindados, a fin de complir con las normativas de la EMC.

Aviso: Dispositivos periféricos

Solo deben conectarse a este equipo aquellos periféricos (dispositivos de entrada/salida, terminales, impresoras, etc.) certificados que cumplan con los limites de la Clase B. Si se usa con periféricos sin certifications, es possible que se produzan interferencias en lareichipacionde radio y television.

Precaución

Cualquier bajo o modificacion no abrodo expresamente por el fabricante podria anular la autoridad del usuario, concede para la Comisión Federal de Comunicaciones, para usar el producto.

Condiciones de funciona

Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funciona bajo sujeto a las作為 condiciones: (1) este dispositivo no suece causar interferencias daññas y (2) este dispositivo deae aptar qualle interfencia recibida, incluidas aquellas que pueda provocar un funcionaeno no desado.

Aviso: Usarios de Canadá

Este aparato digital de Clase B cumple con la normativa canadiense ICES-003.

Eliminación de equipo obsoletó por parte de los usuario en una vivienda privada en la Unión Europea

La aparicio de este significo en el producto o su embalaje indica que no es possible eliminar con el resto de residuos domesticos. En su lugar, el usuario es responsable de eliminar el equipo obsolesto levandolo a un punto de recogida designado para el reciclaje de equipo electrico y electrónico. El reciclaje y la recogida por separado del equipo obsolesto en el momento de su eliminación ayudará a conservar los recursos naturales y garantizar que se recíla de una forma que proteja la salute humana y el medio ambiente. Para Obtener más información sobreDNSde puelelear su equipo obsolesto para reciclamento,pongase en contacto con el ayuntamiento de su localidad, el serviceo de eliminación de residuos o el establishimiento donde compró el producto.

ESPECIFICACIONES

Panel LCD	Sistema de conducccion	Pantalla LCD TFT en color
	Tamaño	18,5" (47 cm)
	Distancia entre pixeles	0,3 mm (horizontal) x 0,3 mm (vertical)
	Brillo	200 cd/m2 (tipico)
	Contraste	100000000:1 Max. (ACM)
	Ángulo de visión	90° (horizontal) 65° (vertical) (CR=10)
	Tiempo de respuesta	5 ms
	Tipo de panel	TN
	Video	Interfaz analógica R, G, B
	Frecuencia H	30 kHz - 80 kHz
	Frecuencia V	55 - 75 Hz
Colores de la pantalla		16,7 millones
Reloj de punto		85,5 MHz
Resolución máximo		1366 x 768 a 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Consumo de energia (a 200 unidades)	Modo encendido	13,5 W (tipico)
	Modo de suspensión	0,45 W (tipico)
	Modo apagado	0,35 W (tipico)
Conectar de entrada		D-Sub DVI-D de 24 clavijas (solo el Modelo de entrada dual)
Señal de entrada de video		Analogica: 0,7 Vp-p (estándar), 75 ohmios, positiva Señal digital (solo el Modelo de entrada dual)
Altavoces		1 W x 2 (Solo modelos de entrada de audio) (Optional)
Tamaño máximo de pantalla		Horizontal: 410 mm Vertical: 230 mm
Fuente de alimentación		100-240 V, 50/60 Hz
Consideraciones ambientales		Temperatura de funciona bajo: de 5° a 35°C Temperatura de almacenimiento: de -20° a 60°C Humedad de funciona bajo: entre el 10% y el 85%
Dimensiones		441 (ancho) x 353 (alto) x 197 (diagonal) mm
Peso (peso neto)		2,68 kg (neto)
Especillas de funciona bajo		Inclínación: de -5° a +20° Giro: No Ajuste de alta: No Pivote: No Soporte extraible: Si
Controles externos	Interruptor/Botones	Botón de encendido Entrado Volumen Contraste Brillo Nitidez Reloj H. Posición V. Posición Color (Cálico) Color (Frio) Temperatura de color RGB Idioma Salida
Todas las specifications están susjetas a Cambiosis sin avis lo previo.

Puede encontrar manuales yotiros documents para su producto de Acer en el situ web oficial de asistencia de Acer.

Aviso:utilizadores no Canadá

EsteaporelholdigitaldeClasseBcumpreaICES-003canadiana.

jssll jia jai jai jai jai jai jai jai jai jai jai

（y）（b）（j）.3

Aaill jgalsj galsgall aalbdaiaaaii 4

.5

a

Guia de inicio=rápido do monitor LCD Acer (QSG)

Declaración de conformidad

Nosotros,

Acer Incorporated

Declaramos bajo nuestra propia responsabilidad que el producto:

Producto: Monitor LCD

Nombre commercial: Acer

Número de modelos: VA190HQ

Número SKU: VA190HQxxxxxx

("x" = 0 - 9, a - z, A - Z o espacio)

Al que hace referencia esta declaración es conforme con el standard relevante o con otros documents de estandarización:

EN55022:2010 Clase B; EN55024:2010
EN61000-3-2:2006+A1:2009+A2:2009,Clase D
EN61000-3-3:2008
EN60950-1:2006+A11:2009+A1:2010+A12:2011
- Reglamento (CE) n.° 1275/2008; EN 50564:2011; IEC 62301:2011
EN50581:2012

Por la presente declaramos que este producto cumple con los requisitos basics y otheras dispositions relevantes de la Directiva 2004/108/CE sobre CEM, la Directiva 2006/95/CE sobre la bajo tension, la Directiva RoHS 2011/65/UE y la Directiva 2009/125/CE por la que se instaura un marco para el establishimiento de los requisitos de Diseño ecologico aplicables a productos relacionados con la energia.

Año para empezar a colocar el marcado CE: 2015.
