VA190HQ - モニター ACER - 無料のユーザーマニュアル

メーカー	Acer
モデル	VA190HQ
製品タイプ	LCDモニター
画面サイズ	18.5インチ (47 cm)
最大解像度	1366 x 768 (60 Hz)
技術	TFT-LCDカラー (TN)
輝度	200 cd/m² (標準)
コントラスト比	10000000:1 最大 (ACM)
応答速度	5 ms
視野角	水平90°, 垂直65° (CR=10)
表示色	1670万色
入力コネクタ	D-Sub (VGA), DVI-D 24ピン (デュアル入力モデル)
スピーカー	1W x 2 (一部モデルでオプション)
消費電力 (動作時)	13.5W (標準)
消費電力 (待機時)	0.45W (標準)
消費電力 (停止時)	0.35W (標準)
電源	100-240V, 50/60Hz
寸法 (幅 x 高さ x 奥行き)	441 x 353 x 197 mm
質量	2.68 kg
チルト	-5° ~ +20°
スタンド脱着	対応
プラグアンドプレイ	VESA DDCCI/DDC2B
OSD機能	コントラスト、輝度、位置、色温度、言語など
動作温度	5～35°C
動作湿度	10～85%

よくある質問 - VA190HQ ACER

モニターをコンピューターに接続する方法は？

モニターとコンピューターの電源を切ります。ビデオケーブル（VGAまたはDVI）を対応するポートに接続します。モニターの電源ケーブルを接続します。最初にモニターの電源を入れ、次にコンピューターの電源を入れます。必要に応じて、Inputボタンを使用して入力ソースを選択します。

LCD画面のお手入れ方法は？

モニターの電源を切り、電源コードを抜きます。柔らかい布を溶剤を含まない洗浄液で軽く湿らせて使用してください。画面に直接液体をスプレーしないでください。また、アンモニアやアルコールを含む製品は使用しないでください。

画面に「信号なし」と表示された場合の対処法は？

ビデオケーブルが両端でしっかり接続されているか確認してください。コンピューターの電源が入っていることを確認してください。Inputボタンを押してVGAとDVIの入力ソースを切り替えてください。問題が解決しない場合は、別のケーブルまたは別のコンピューターでテストしてください。

表示設定の調整方法は？

MENUボタンを押してOSDを開きます。+ と - ボタンを使って輝度、コントラスト、位置、色温度などのオプションを選択します。もう一度MENUを押して確定します。

電源ランプの色の意味は？

青色ランプはモニターの電源が入っていることを示します。オレンジ色ランプは待機中または省電力モードを示します。ランプが消えている場合は、モニターの電源がオフになっています。

省電力モードの有効化方法は？

モニターは信号が検出されないと自動的に待機モード（0.45W）になります。電源ボタンでモニターの電源を切り、完全に停止（0.35W）することもできます。追加の設定は必要ありません。

モニターを壁に取り付けられますか？

モニターには取り外し可能なスタンドが付属しています。VESAマウント穴（明記されていませんが、通常100x100mm）があります。壁掛け金具の正確な仕様については取扱説明書を参照してください。

ACM機能とは何ですか？

ACM（Acer eColor Management）は、表示コンテンツに応じてコントラストと輝度を自動的に最適化する機能です。OSDメニューから有効/無効を切り替えて、視覚体験を向上させることができます。

モニターを工場出荷時の設定にリセットする方法は？

MENUボタンを押してOSDメニューに入ります。Restaurer（またはリセット）オプションまで移動し、確定します。これでデフォルト設定に戻ります。

画像がぼやけたり歪んだりするのはなぜですか？

解像度がネイティブ解像度（1366 x 768）に設定されていることを確認してください。AUTOボタンを使用して画像を自動調整します（アナログ入力用）。また、ビデオケーブルが損傷していないか確認してください。

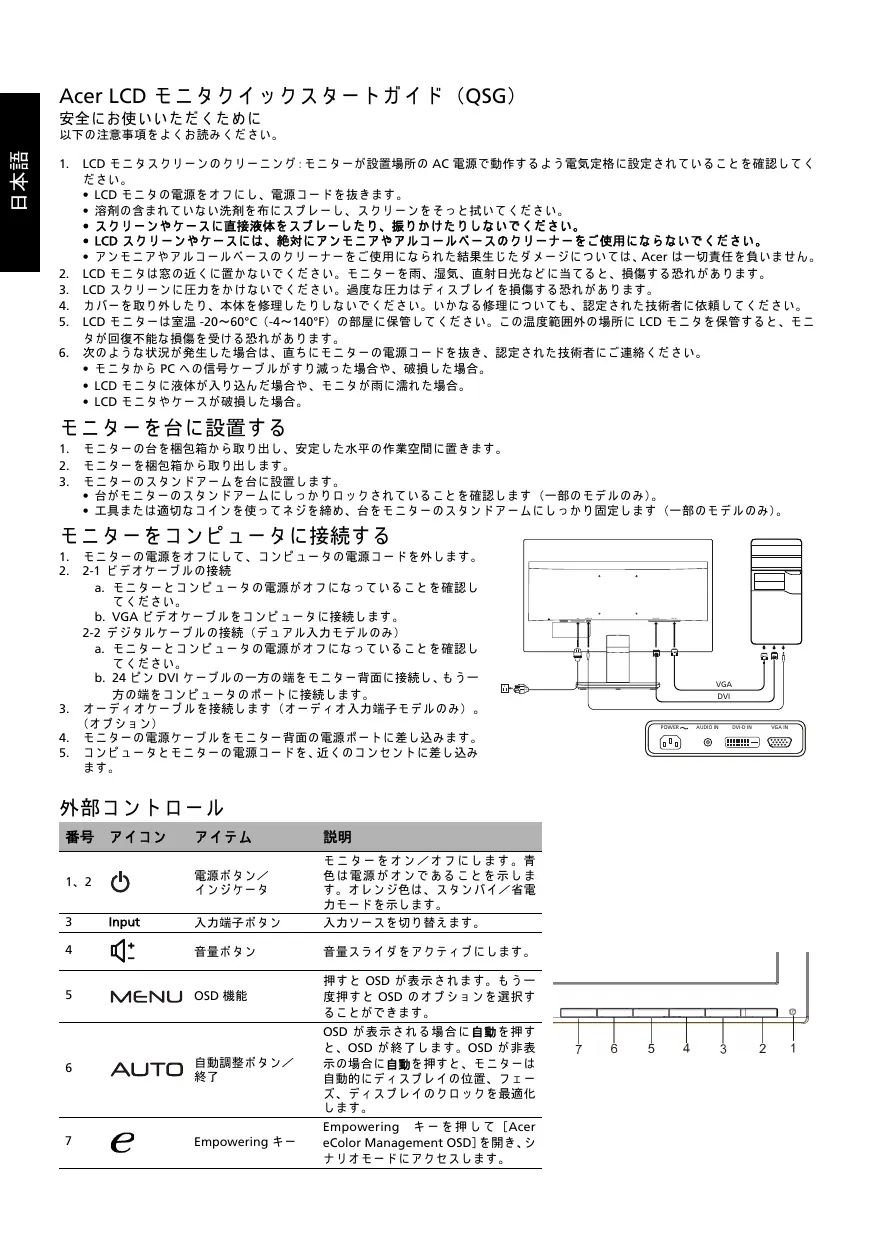

使用説明書 VA190HQ ACER

2-2 10ピンDVIケーブル（デュアルリンクのみ）

a. モニターとコンピューターの電源がオフになっていることを確認してください。b. 24ピンDVIケーブルの一方の端をモニターの背面に接続し、もう一方の端をコンピューターのポートに接続します。

安全にお使いいただくために、以下の注意事項をよくお読みください。

1. LCDモニターのクリーニング：モニターを設置する場所のAC電源が、電気定格に適合していることを確認してください。
2. LCDモニターの電源をオフにし、電源コードを抜きます。
3. 溶剤を含まない洗剤を布にスプレーし、モニターを拭いてください。モニターやケースに直接液体をスプレーしたり、振りかけたりしないでください。LCDスクリーンには、アンモニアやアルコールを含む洗剤を使用しないでください。アンモニアやアルコールを含む洗剤を使用した結果生じた損傷については、Acerは一切責任を負いません。
4. LCDモニターは窓の近くに置かないでください。モニターを雨、湿気、直射日光に当てると、損傷する恐れがあります。
5. LCDスクリーンに圧力をかけないようお願いいたします。過度な圧力はディスプレイを損傷する恐れがあります。
6. カバーを取り外したり、本体を修理したりしないでください。いかなる修理でも、認定された技術者に依頼してください。
7. LCDモニターは室温-20～60°C（-4～140°F）の部屋に保管してください。その温度範囲外の場所にLCDモニターを保管すると、モニターが回復不能な損傷を受ける可能性があります。
8. 次のような状況が発生した場合は、直ちにモニターの電源コードを抜き、認定された技術者に連絡してください。
9. モニターからPCへの信号ケーブルが擦り減った場合や、破損した場合。
10. LCDモニターに液体が入った場合、またはモニターが雨に濡れた場合。
11. LCDモニターやケーブルが破損した場合。

モニターを台に設置する

1. モニターの台を梱包箱から取り出し、安定した水平な作業空間に置きます。
2. モニターを梱包箱から取り出します。
3. モニターのスタンドを台に設置します。
4. 台がモニターのスタンドにしっかりとロックされていることを確認します（一部のモデル）。工具または適切なドライバーを使ってネジを締め、台をモニターのスタンドに固定します（一部のモデル）。

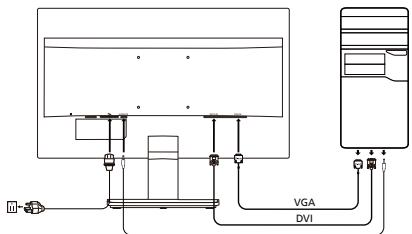

モニターをコンピューターに接続する

1. モニターの電源を切り、コンピューターの電源コードを外します。
2. 2-1 ケーブルの接続

a. モニターとコンピューターの電源が入っていることを確認してください。 b. VGAケーブルをモニターに接続します。

2-2 デジタルケーブルの接続（デジタル入力モデルの）

a. モニターとコンピューターの電源が入っていることを確認してください。 b. 24V DVIケーブルの一方の端をモニター背面に接続し、もう一方の端をコンピューターのポートに接続します。

1. オーディオケーブルを接続します（オーディオ入力端子モデルの）。（オプション）
2. モニターの電源ケーブルをモニター背面の電源ポートに差し込みます。
3. コンピューターとモニターの電源ケーブルを、近くのコンセントに差し込みます。

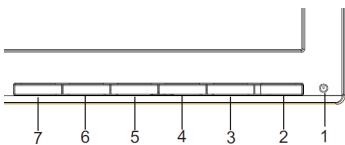

外部コントロール

番号	アイコン	アイテム	説明
1、2	小	電源ボーニn/ インジケーニ	モニターをオén/オフにolutます。青色は電源がallon城县上ご表示ります。才レンジ色は、Stamen ロルノ省電力モードを示ります。
3	Input	入力端子ボーニn	入力ローニスを切り替补ます。
4	+	音量ボーニn	音量スlawダをアクテイフにolutます。
5	MENU	OSD 機能	押すと OSD が表示いたします。む一度押すと OSDの才総庁を選択る这句话你能。
6	AUTO	自動調整ボーニn/ 終了	OSDが表示くださる场合に自動を押すと、OSDが终了します。OSDが非表示の场合に自動を押すと、モニターは自動のにデスリティの位置、フィロー、デスPLEIJのクロックを最適化します。
7	e	Empowering カー	Empowering カーを押て[AcereColor Management OSD]を開き、シナリモートにアクsesます。

規制と安全に関する注意

FCCに関する注意

このデバイスは、FCCが定めた規則の第15部に準拠するクラスBデジタル機器の制限に従って、適合性検査を経て、その制限事項に適合していることが確認されています。この制限事項は、住宅地域に設置した場合の有害な受信妨害を妥当な範囲内で防止することを目的としています。このデバイスは、無線周波数エネルギーを生成、使用、および放射します。指示に従って設置および使用しない場合、無線通信に有害な受信妨害を引き起こす可能性があります。

ただし、特定の設置条件では受信妨害が発生する場合があります。このデバイスの電源をオン/オフすることによって、このデバイスがラジオまたはテレビに有害な受信妨害を発生していることが確認できる場合は、次の方法で改善を試みることをお勧めします。

• 受信アンテナの方向や設置位置を変える。
• デバイスと受信機の距離を離す。
• デバイスの電源コードを、受信機が接続されている電源回路とは別のコンセントに差し込む。
• 販売店またはラジオ・テレビ専門の技術者に問い合わせる。

CE適合宣言

Acer Inc.は、ここに、このLCDモニターおよび関連製品のエコ設計要件の設定に関するEU規則の確立に関して、EMC指令2004/108/EC、低電圧指令2006/95/EC、RoHS指令2011/65/EUおよび指令2009/125/ECの基本要件およびその他の関連条項に準拠していることを宣言します。

注意：

モニターが故障するため、モニターの底を持って持ち上げてください。

注意：シールド付きケーブル

EMC規制の適合性を守るため、他の装置への接続はすべて、シールド付きケーブルを使用する必要があります。

注意：周辺機器

本装置に接続する周辺機器（入力機器/出力機器、端末、プリンタ等）は、クラスBの制限事項の適合性が証明されたものを使用してください。適合性が証明された周辺機器を使用して操作することにより、ラジオやテレビに受信妨害を引き起こす可能性があります。

注意

製造会社によって明示的に許可されていない変更や改造を行うと、FCC（連邦通信委員会）によって認められた、ユーザーが本製品を操作する権限が無効になる場合があります。

操作条件

このデバイスは、FCC規則の第15部に準拠しています。このデバイスの操作は、以下の2つの条件に従うものとします。(1)このデバイスは有害な受信妨害を発生させないこと。(2)このデバイスは、意図しない動作の原因となる受信妨害を含め、受信するすべての受信妨害に対応しなければならない。

注意：カナダのユーザー向け

このクラスBデジタル機器は、カナダICES-003に準拠しています。

欧州連合における一般家庭ユーザーによる使用済み機器の処分

製品または製品の梱包箱に表示されているこの記号は、この製品を家庭ごみとして廃棄してはならないことを示しています。使用済み機器を廃棄する際は、電気電子機器廃棄物のリサイクルに指定された回収場所に、自己の責任で持ち込む必要があります。使用済み機器の個別回収やリサイクルは、天然資源の保全につながり、また、人の健康と環境を保護する方法でリサイクルされることを保証します。リサイクル目的で使用済み機器を回収する場所の詳細については、地方自治体、家庭ごみ処理協会、または製品をご購入された販売店にお問い合わせください。

仕様

LCD バル	驅動装置	TFT カラーバCD
	サイズ	18.5" (47 cm)
	圖素ピュチ	0.3 mm (水平) x 0.3 mm (垂直)
	輝度	200 cd/m2 (標準)
	コングラスト	100000000:1 最大 (ACM)
	可视角度	90° (水平) 65° (垂直) (CR=10)
	応答時間	5 ms
	バncyルタイド	TN
	ビデ才	R、G、B トロイヤンターフeer
	水平周波数	30 kHz~80 kHz
	垂直周波数	55~75 Hz
デイスPLEIJカロー		1670万
ドットクロック		85.5 MHz
最大解像度		1366 x 768 @ 60 Hz
itrafuladpley		VESA DDCCI/DDC2B
消費電力(200 ト)	Tonne-1	13.5 W (標準)
	Sturpe-Eme-1	0.45 W (標準)
	才モ-1	0.35 W (標準)
入力端子コncylla		D-Sub DVI-D 24 ニン (デアル入力モルのみ)
入力映像信号		Adonp: 0.7 Vp-p (標準)、75 OHM、ロジテイド テシダル信号 (デアル入力モルのみ)
スイカ-力		1 W x 2 (オーダイチ入力モルのみ) (才prshon)
最大スリルーニサイス		水平: 410 mm 垂直: 230 mm
電源		100~240 V、50/60 Hz
環境条件		動作温度: 5~35°C 保管温度: -20~60°C 動作湿度: 10~85%
寸法		441 (幅) x 353 (高さ) x 197 (奥行き) mm
重量(正味重量)		2.68 kg (正味)
機械仕様		Thl: -5~+20° 旋回: 不可 高さ調整: 不可 回転: 不可 取り外し可能フツつattsd: 有り
外部コトローチル	Stieppch/bo-tan	電源bolton 入力端子 自動/終了 音量 E (Empowering) イー
	機能	ContraLstn 草一者 自動調整(アナロリ入力モル専用) ナロリck 表示モード(全画面)/アスパクト) 水平位置 垂直位置 力信号の選挙(デアル入力モルのみ) 暖色 DDR/CI 才人/才F 表示情報 RGB 色温度 言語 终了
仕標は予告くなります変更いたします。

Acer製品のマニュアルやその他のドキュメントは、Acerの公式サポートサイトからご覧いただけます。
