VA190HQ - Monitor ACER - Bezpłatna instrukcja obsługi

Marka	Acer
Model	VA190HQ
Typ produktu	Monitor LCD
Przekątna ekranu	18,5 cala (47 cm)
Maksymalna rozdzielczość	1366 x 768 przy 60 Hz
Technologia	TFT-LCD kolor (TN)
Jasność	200 cd/m² (typowa)
Kontrast	10000000:1 maks. (ACM)
Czas reakcji	5 ms
Kąt widzenia	90° poziomo, 65° pionowo (CR=10)
Wyświetlane kolory	16,7 miliona
Złącza wejściowe	D-Sub (VGA), DVI-D 24-pin (model z podwójnym wejściem)
Głośniki	1 W x 2 (opcjonalnie w niektórych modelach)
Pobór mocy (praca)	13,5 W typowo
Pobór mocy (czuwanie)	0,45 W typowo
Pobór mocy (wyłączenie)	0,35 W typowo
Zasilanie	100-240 V, 50/60 Hz
Wymiary (S x W x G)	441 x 353 x 197 mm
Waga netto	2,68 kg
Pochylenie	-5° do +20°
Podstawa zdejmowana	Tak
Plug & Play	VESA DDCCI/DDC2B
Funkcje OSD	Kontrast, jasność, pozycja, temperatura barw, język, itp.
Temperatura pracy	5 do 35 °C
Wilgotność pracy	10 do 85 %

Często zadawane pytania - VA190HQ ACER

Jak podłączyć monitor do komputera?

Wyłącz monitor i komputer. Podłącz kabel wideo (VGA lub DVI) do odpowiednich portów. Podłącz kabel zasilający monitora. Najpierw włącz monitor, a następnie komputer. Użyj przycisku Input, aby w razie potrzeby wybrać źródło.

Jak wyczyścić ekran LCD?

Wyłącz monitor i odłącz przewód zasilający. Użyj miękkiej szmatki lekko zwilżonej roztworem czyszczącym bez rozpuszczalników. Nigdy nie rozpylaj płynu bezpośrednio na ekran i nie używaj produktów zawierających amoniak lub alkohol.

Co zrobić, gdy ekran wyświetla 'Brak sygnału'?

Sprawdź, czy kable wideo są prawidłowo podłączone po obu stronach. Upewnij się, że komputer jest włączony. Naciśnij przycisk Input, aby przełączać między źródłami VGA i DVI. Jeśli problem nadal występuje, przetestuj z innym kablem lub innym komputerem.

Jak ustawić parametry wyświetlania?

Naciśnij przycisk MENU, aby otworzyć OSD. Użyj przycisków + i -, aby nawigować i wybierać opcje takie jak jasność, kontrast, pozycja, temperatura barw, itp. Naciśnij ponownie MENU, aby potwierdzić.

Co oznacza kolor diody zasilania?

Niebieska dioda oznacza, że monitor jest włączony. Pomarańczowa dioda oznacza tryb czuwania lub tryb oszczędzania energii. Jeśli dioda jest wyłączona, monitor jest wyłączony.

Jak włączyć tryb oszczędzania energii?

Monitor automatycznie przechodzi w tryb czuwania (0,45 W), gdy nie jest wykrywany żaden sygnał. Możesz również wyłączyć monitor przyciskiem zasilania, aby całkowicie go wyłączyć (0,35 W). Nie jest wymagana żadna dodatkowa konfiguracja.

Czy można zamontować monitor na ścianie?

Monitor jest dostarczany ze zdejmowaną podstawą. Posiada otwory montażowe VESA (nieokreślone, ale zazwyczaj 100x100 mm). Sprawdź instrukcję, aby uzyskać dokładne specyfikacje uchwytu ściennego.

Co to jest funkcja ACM?

ACM (Acer eColor Management) to funkcja, która automatycznie optymalizuje kontrast i jasność w zależności od wyświetlanej treści. Możesz ją włączyć lub wyłączyć w menu OSD, aby poprawić wrażenia wizualne.

Jak zresetować monitor do ustawień fabrycznych?

Wejdź do menu OSD, naciskając MENU. Przejdź do opcji Przywróć (lub Reset) i potwierdź. Spowoduje to przywrócenie ustawień domyślnych.

Dlaczego obraz jest rozmazany lub zniekształcony?

Upewnij się, że rozdzielczość jest ustawiona na natywną (1366 x 768). Użyj przycisku AUTO, aby automatycznie dostosować obraz (dla wejść analogowych). Sprawdź również, czy kabel wideo nie jest uszkodzony.

INSTRUKCJA OBSŁUGI VA190HQ ACER

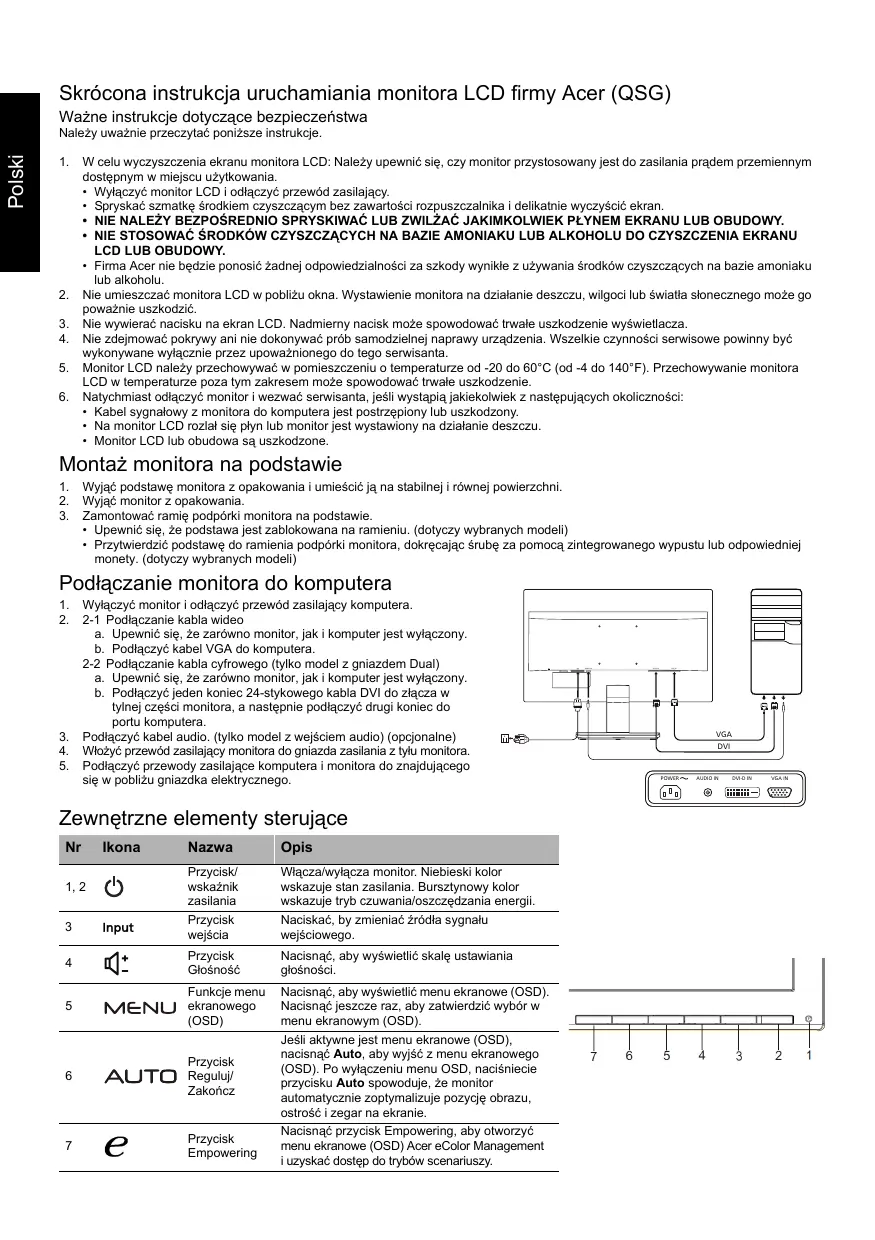

Skrócona instrukcja uruchamiania monitora LCD firmy Acer (QSG)

Ważne instrukcje dotyczące bezpieczeństwa

Należy uważnie przeczytać poniższe instrukcje.

1. W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor podłączony jest do zasilania prądem przemiennym dostępnym w miejscu użytkowania.
2. Wyłącz monitor LCD i odłącz przewód zasilający.
3. Spryskać szmatkę środkiem czyszczącym bez zawartości rozpuszczalnika i delikatnie wyczyścić ekran.
4. NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY. Firma Acer nie będzie ponosić żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.
5. Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może go poważnie uszkodzić.
6. Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować trwałe uszkodzenie wyświetlacza.
7. Nie należy otwierać pokrywy ani podejmować prób samodzielnej naprawy. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego do tego serwisanta.
8. Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 do 60°C (od -4 do 140°F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenia.
9. Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności:
10. Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony.
11. Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu. Monitor LCD lub obudowa są uszkodzone.

Montaż monitora na podstawie

1. Wyjąć podstawę monitora z opakowania i umieścić ją na stabilnej i równej powierzchni.
2. Wyjąć monitor z opakowania.
3. Zamontować ramię podpórki monitora na podstawie.
4. Upewnić się, że podstawa jest zablokowana na ramieniu. (dotyczy wybranych modeli) Przymocować podstawę do ramienia podpórki monitora, dokręcając ją za pomocą zintegrowanego wypustu lub odpowiedniej śruby. (dotyczy wybranych modeli)

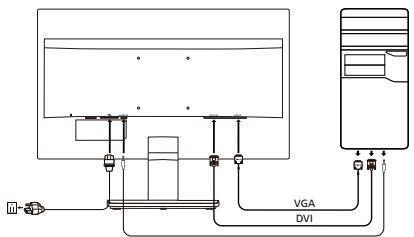

Podłączanie monitora do komputera

1. Wyłączyć monitor i odłączyć przewód zasilający komputera.
2. 2-1 Podłączanie kabla video

a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony. b. Podłączyć kabel VGA do komputera.

2-2 Podłączanie kabla cyfrowego (tylko model z gniazdem Dual) a. Upewnić się, że zarówno monitor, jak i komputer jest wyłączony. b. Podłączyć jeden koniec 24-stykowego kabla DVI do złącza w tylnej części monitora, a następnie podłączyć drugi koniec do portu komputera.

1. Podłączyć kabel audio. (tylko model z wejściem audio) (opcjonalne)
2. Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
3. Podłączyć przewód zasilający komputera i monitora do znajdującego się w pobliżu gniazdka elektrycznego.

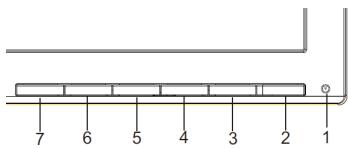

Zewnętrzne elementy sterujące

Nr	Ikona	Nazwa	Opis
1,2	∅	Przycisk/ wskaznik zasilania	Wȩczna/wymiąca monitor. Niebieski kolor wskazuju stan zasilania. Bursztynowy kolor wskazuju tryb czuwania/oszczędania energia.
3	Input	Przycisk wejschia	Nacisć, by zmieiuć zródla sygnalu wojciego.
4	+ -	Przycisk Głowosność	Nacisć, aby wyświetność spekę ustawiania głowosnosci.
5	MENU	Funkcie menu ekranowego (OSD)	Nacisć, aby wyświetność menu ekranowe (OSD). Nacisć jestecz raz, aby zatwierdźć wybr w menu ekranowym (OSD).
6	AUTO	Przycisk Reguluj/Zakończ	Ješli aktywnye jest menu ekranowe (OSD), nacisć Auto, aby wyść z menu ekranowego (OSD). Po wymiąceniu menu OSD, nacisniecie przyciscu Auto spodwuje, są monitor automatycznie zoptymalizuJE poźycje obazu, ostrość i zegrar na ekranie.
7	e	Przycisk Empowering	Nacisć przycisk Empowering, aby otworZYc menu ekranowe (OSD) Acer eColor Management i uzysć dostęp do trybow scenariuszy.

Regulacja i informacja dotyczące bezpieczeństwa

Informacja o zgodności z przepisami FCC

Niniejszy produkt został przetestowany i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Organizacje te mają zapewnić wystarczającą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwościach radiowych i jeśli nie zostało ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej. Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnym miejscu. Jeśli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:

Zmiana położenia anteny odbiorczej. Zwiększenie odległości między urządzeniem a odbiornikiem. Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdo, do którego podłączony jest odbiornik. - Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

Deklaracja zgodności CE

Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2004/108/WE, dyrektywy niskonapięciowej 2006/95/WE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.

Uwaga:

W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.

Uwaga: Przewody ekranowane

W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenie może być podłączane do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączać jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) posiadające certyfikat zgodności z normami dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.

Przestroga

Zmiany lub modyfikacje niezatwierdzone w sposób wyraźny przez producenta mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.

Warunki pracy

Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania dowolnych zakłóceń, w tym zakłóceń mogących wywierać wpływ na jego działanie.

Uwaga: Użytkownicy z Kanady

Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.

Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej

Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu poprzez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomogą zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzi i środowisko naturalne. Aby uzyskać więcej informacji na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.

DANE TECHNICZNE

Panel LCD	Uklad napędowy	Kolorowy wyświetlacz LCD TFT
	Rozmiar	18,5" (47 cm)
	Rozstaw pikseli	0,3 mm (w poziomie) × 0,3 mm (w pionie)
	Jasność	200 cd/m2 (typowa)
	Kontrast	Maks. 100000000:1 (ACM)
	Kąt widzenia	90° (w poziomie) 65° (w pionie) (CR=10)
	Czas reakci	5 ms
	Typ panelu	TN
	Video	Interfejs analogowy R, G, B
	Czȩstotiwość pozioma	30-80 kHz
	Cźȩstotiwość pionowa	55-75 Hz
Wyświetlane kolory		16,7 milliona
Zegar punktowy		85,5 MHz
Maksymalna roźdlęczość		1366 × 768 przy czȩstotiwość 60 Hz
Plug & Play		VESA DDCCI/DDC2B
Pobó romy (przy 200 nitach)	Tryb wączenia	13,5 W (typowy)
	Tryb uspiemia	0,45 W (typowy)
	Tryb wymićzenia	0,35 W (typowy)
Zȩcie wejsciewo		D-Sub DVI-D 24-stykiowe (tykko model z wejsciem Dual)
Wejsciowy sygnal video		Analogowe: 0,7 Vp-p (standardowo), 75 OHM, dodatnie Sygnal cyfrowy (tykko model z wejsciem Dual)
Głowniki		1 W x 2 (tykko model z wejsciem audio) (opcjonalnie)
Maksymalny Rozmier ekranu		W poziomie: 410 mm W pionie: 230 mm
Zȩdlo zasilania		100-240 V, 50/60 Hz
Kwestie sądowiskowe		Temperatura pracy: Od 5° do 35°C Temperatura przechowyyania: Od -20° do 60°C Wilgotnosć otoczenia podczas pracy: Od 10% do 85%
Wymiary		441 (szer.) × 353 (wys.) × 197 (głę.) mm
Waga:		2,68 kg (netto)
Specyfikacja Mechanizmów		Pochylienie: Od -5° do +20° Obrot: Nie Regulacja wysokość: Nie Obrot w pionie: Nie Zdejmowalna podporka: Tak
Zewnętrzne elementy sterujuce	Przelącznik/przycisci	Przycisz krasilania Wejscie Głownićść Przycisc E (Empowering)
	Funkcjé	Kontrast Jasność Ostrość Zegar Ustaw. poz. Ustaw. pion. Cleple Kolory (Chłodne) Kolory Temperatura kolorów RGB Język Zamość
Wszystkie dane techniczne mogość uciecz zmieanie bez powiadomyia.

Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.

Wszystkie połączenia z innymi urządzeniami komputerowymi muszą być wykonane z użyciem ekranowanych kabli, aby zachować zgodność z przepisami dotyczącymi EMC.

Uwaga: Urządzenia peryferyjne

Do tego urządzenia można podłączyć tylko urządzenia peryferyjne (urządzenia wejściowe/wyjściowe, terminale, drukarki itp.) certyfikowane pod kątem zgodności z limitami klasy B. Praca z niecertyfikowanymi urządzeniami peryferyjnymi będzie prawdopodobnie skutkować zakłócaniem odbioru radiowego i telewizyjnego.
