VA190HQ - Monitor ACER - Bezplatný návod k obsluze

Značka	Acer
Model	VA190HQ
Typ produktu	LCD monitor
Velikost obrazovky	18,5 palců (47 cm)
Maximální rozlišení	1366 x 768 při 60 Hz
Technologie	TFT-LCD barevný (TN)
Jas	200 cd/m² (typický)
Kontrast	10000000:1 max (ACM)
Doba odezvy	5 ms
Pozorovací úhel	90° horizontální, 65° vertikální (CR=10)
Zobrazené barvy	16,7 miliónů
Vstupní konektory	D-Sub (VGA), DVI-D 24pin (model se dvěma vstupy)
Reproduktory	1 W x 2 (volitelné u některých modelů)
Spotřeba elektřiny (zapnuto)	13,5 W typická
Spotřeba elektřiny (pohotovostní režim)	0,45 W typická
Spotřeba elektřiny (vypnuto)	0,35 W typická
Napájení	100-240 V, 50/60 Hz
Rozměry (Š x V x H)	441 x 353 x 197 mm
Čistá hmotnost	2,68 kg
Náklon	-5° až +20°
Odnímatelný stojan	Ano
Plug & Play	VESA DDCCI/DDC2B
Funkce OSD	Kontrast, jas, poloha, teplota barev, jazyk, atd.
Provozní teplota	5 až 35 °C
Provozní vlhkost	10 až 85 %

Často kladené otázky - VA190HQ ACER

Jak připojit monitor k počítači?

Vypněte monitor a počítač. Zapojte video kabel (VGA nebo DVI) do příslušných portů. Zapojte napájecí kabel monitoru. Nejprve zapněte monitor, poté počítač. V případě potřeby použijte tlačítko Input pro výběr zdroje.

Jak vyčistit LCD obrazovku?

Vypněte monitor a odpojte napájecí kabel. Použijte měkký hadřík mírně navlhčený čisticím roztokem bez rozpouštědel. Nikdy nestříkejte tekutinu přímo na obrazovku a nepoužívejte přípravky obsahující čpavek nebo alkohol.

Co dělat, když obrazovka zobrazuje 'Bez signálu'?

Zkontrolujte, zda jsou video kabely správně připojeny z obou stran. Ujistěte se, že je počítač zapnutý. Stiskněte tlačítko Input pro přepínání mezi zdroji VGA a DVI. Pokud problém přetrvává, vyzkoušejte jiný kabel nebo jiný počítač.

Jak nastavit parametry zobrazení?

Stiskněte tlačítko MENU pro otevření OSD. Pomocí tlačítek + a - procházejte a vybírejte možnosti jako jas, kontrast, poloha, teplota barev atd. Znovu stiskněte MENU pro potvrzení.

Co znamená barva kontrolky napájení?

Modrá kontrolka znamená, že monitor je zapnutý. Oranžová kontrolka znamená pohotovostní režim nebo režim úspory energie. Pokud kontrolka nesvítí, monitor je vypnutý.

Jak aktivovat režim úspory energie?

Monitor automaticky přejde do pohotovostního režimu (0,45 W), když není detekován žádný signál. Můžete také monitor vypnout tlačítkem napájení pro úplné vypnutí (0,35 W). Není nutná žádná další konfigurace.

Lze monitor připevnit na zeď?

Monitor je dodáván s odnímatelným stojanem. Má montážní otvory VESA (nespecifikováno, ale obvykle 100x100 mm). Pro přesné specifikace nástěnného držáku si přečtěte návod.

Co je funkce ACM?

ACM (Acer eColor Management) je funkce, která automaticky optimalizuje kontrast a jas podle zobrazeného obsahu. Můžete ji zapnout nebo vypnout v nabídce OSD pro zlepšení vizuálního zážitku.

Jak obnovit tovární nastavení monitoru?

Vstupte do nabídky OSD stisknutím MENU. Přejděte na možnost Obnovit (nebo Reset) a potvrďte. Tím se obnoví výchozí nastavení.

Proč je obraz rozmazaný nebo deformovaný?

Ujistěte se, že rozlišení je nastaveno na nativní rozlišení (1366 x 768). Použijte tlačítko AUTO pro automatické nastavení obrazu (pro analogové vstupy). Zkontrolujte také, zda není video kabel poškozen.

NÁVOD K OBSLUZE VA190HQ ACER

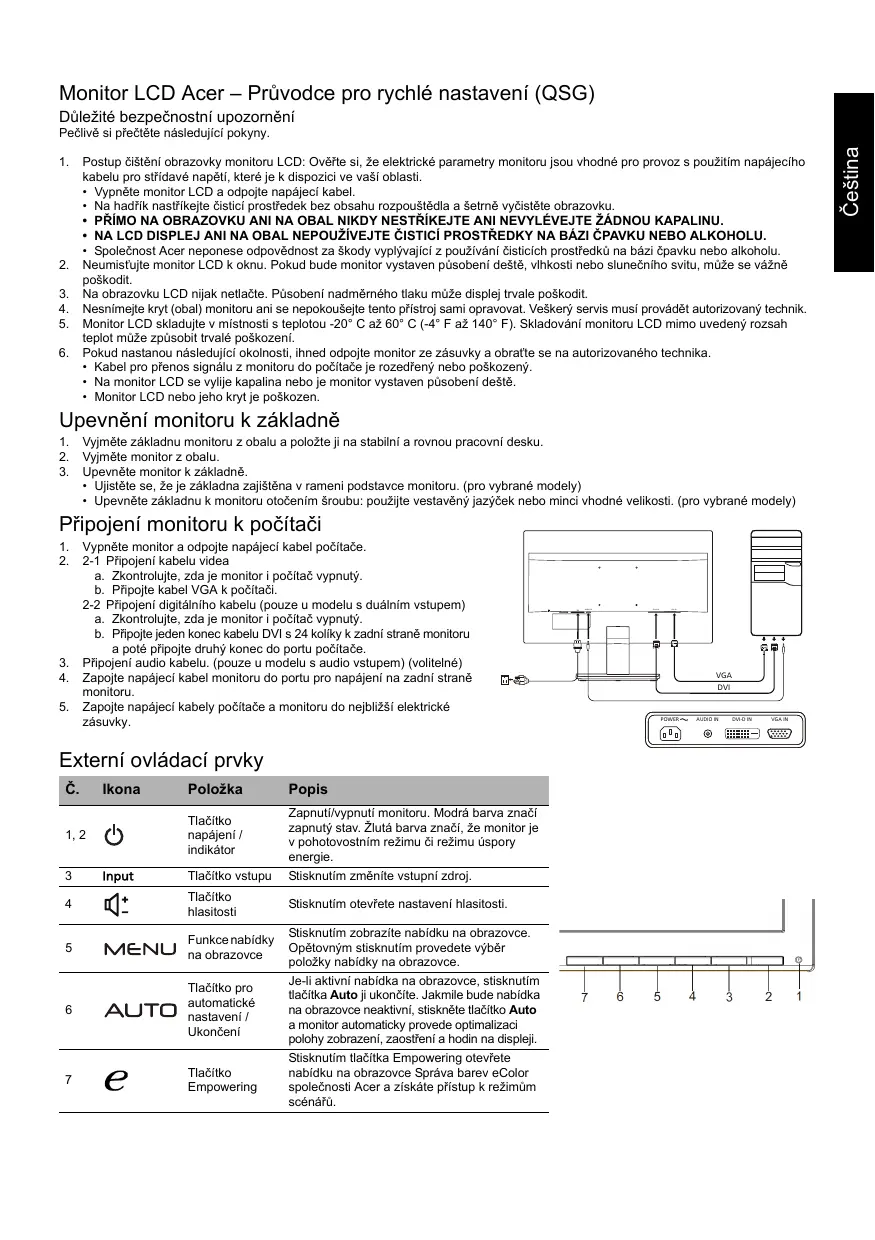

Monitor LCD Acer - Průvodce pro rychlé nastavení (QSG)

Důležité bezpečnostní upozornění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.

Vypněte monitor LCD a odpojte napájecí kabel. - Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědel a šetrně vyčistěte obrazovku. - PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLÉVEJTE ŽÁDNOU KAPALINU. - NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU. - Společnost Acer nenese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.

1. Neumisťujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
2. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
3. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
4. Monitor LCD skladujte v místnosti s teplotou mezi -20 °C a 60 °C (-4 °F a 140 °F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
5. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika.
6. Kabel pro přenos signálu z monitoru do počítače je rozedřený nebo poškozený.
7. Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště.
8. Monitor LCD nebo jeho kryt je poškozen.

1. Vyjměte základnu monitoru z obalu a položte ji na stabilní a rovnou pracovní desku.
2. Vyjměte monitor z obalu.
3. Upevněte monitor k základně.
4. Ujistěte se, že je základna zajištěna v rameni podstavce monitoru. (pro vybrané modely)
5. Upevněte základnu k monitoru otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

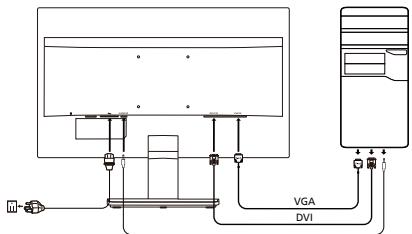

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení kabelu videa

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel VGA k počítači.

2-2 Připojení digitálního kabelu (pouze u modelů s duálním vstupem) a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte jeden konec kabelu DVI s 24 kolíky k zadní straně monitoru a poté připojte druhý konec do portu počítače.

1. Připojení audio kabelu. (pouze u modelů s audio vstupem) (volitelné)
2. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.

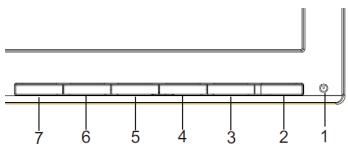

Externí ovládací prvky

Č.	Ikona	Položka	Popis
1,2		Tlačitko napajeni / indikátor	Zapnuti/vypnuti monitoru. Modrá barva značí zapnutý stav. Žlúta barva značí, ze monitor je v pohotovostním režimu cí režimu USpory energia.
3	Input	Tlačitko vstupu	Stisknutim změníté vystupné zdroj.
4	+	Tlačitko hlasitosti	Stisknutim otevřete nastavení hlasitosti.
5	MENU	Funkce nabidky na obrazovce	Stisknutim zobrazťe nabidku na obrazovce. Opětovnám stiskutím provedete výběr položky nabidky na obrazovce.
6	AUTO	Tlačitko pro automatické nestavení / Ukončeni	Je-li aktivić nabidka na obrazovce, stisknutim tlačitka Auto ji ukončite. Jakmile bude nabidka na obrazovce neaktivné, stiskné tlačitko Auto a monitor automatické provede optimalizaci polohy zobrazení, zaostné i hodin na displeji.
7	e	Tlačitko Empowering	Stisknutim tlačitka Empowering otevřete nabidku na obrazovce Správa barev eColor společnosti Acer a ziskáte přistup k režümím scenářu.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a splňuje limity pro třídu B digitálních zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zabezpečují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí škodlivé rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím a zapnutím zařízení, je uživatel doporučen, aby se pokusil rušení odstranit následujícími opatřeními:

Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem. - Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen. - Poradte se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acer Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2004/108/EC, 2006/95/EC (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámce pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Veškerá připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

Toto zařízení může být použito pro periferní zařízení (zařízení pro vstup a výstup signálu, terminály, tiskárny apod.) certifikovaná pro shodu s limity pro třídu B. Provoz necertifikovaného periferního zařízení pravděpodobně způsobí rušení rádia a televize.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantuje Federální výbor pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz musí splňovat následující podmínky: (1) toto zařízení nesmí být zdrojem škodlivého rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Likvidace zařízení vyřazených uživateli v soukromých domácnostech v Evropské unii

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte na určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Třídění a recyklace vyřazených zařízení přispívá k ochraně přírodních zdrojů a zajišťuje recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

Panel LCD	Provozní systém		Barevný LCD TFT
	Velikost		18,5° (47 cm)
	Rozteč pixelù		0,3 mm (horizontal) × 0,3 mm (vertical)
	Jas		200 cd/m2 (typický)
	Kontrast		Max. 100 000 000:1 (ACM)
	Uhel sledováni		90° (horizontal) 65° (vertical) (CR=10)
	Doba odezvy		5 ms
	Typ panelu		TN
	Video		R, G, B analogové rozhrani
	Horizontálni frevence		30 kHz–80 kHz
	Vertikálni frevence		55–75 Hz
Zobrazeni			16,7 Millionú
Frekvence bodù			85,5 MHz
Maximáni rožišeni			1366 × 768 při 60 Hz
Funkce Plug & Play			VESA DDCCI/DDC2B
Spotfeba energia (pří jsu 200 nitú)	Režim Zapnuto		13,5 W (typicky)
	Režim spánku		0,45 W (typicky)
	Režim Vypnuto		0,35 W (typicky)
Konektor vstupu			D-Sub DVI-D 24kolikový (puze model s duálnim vystupem)
Vstupné videosignál			Analogový: 0,7 Vp-p (standard), 75 OHM, positivní
			Digitáni signál (puze model s duálnim vystupem)
Reprodktry			1 W x 2 (puze model se zvukovým vystupem) (volitelné)
Maximáni velikost obrazovky			Horizontálné: 410 mm
			Vertikálné: 230 mm
Zdroj napájení			100-240 V, 50/60 Hz
Podminky okolniho prostřédí			Provožné teplata: 5 °C až 35 °CSkladováci teplata -20 °C až 60 °CGrovožné vlhkest: 10 % až 85 %
Rozměry			441 (Š) × 353 (V) × 197 (H) mm
Hmotnost (čistá)			2,68 kg (čistá)
Technické udaje mechanismu			Nakloněné: -5° až +20°Otačné: NeNastaveni vyšky: NeOtočné: NeOdnimateń y stojan: Ano
Externi ovládací prvyk	Spinače a tlačíka		Tlačtko napájení NABÍDKA/ENTERVstrup Hlasitost Auto/UkončtTlačtko Empowering (E)
	Funkce		Kontrast Poloha nabidny na obrazovceČasový limit nabidny na obrazovceAutomatická konfigurace (jen pro model s analogovým vystupem)Sirokoúhlý režin (na celou obrazovku / pomě)ACM zapnuto/vypnutoVyběr vystupnivo signálu (puze u modelu s duálnim vystupem)DDC/CI zapnuto/vypnutoInformace o displejiTeplá barev RGBResetovatUkončit
Jakékoli technické udaje zafrizení mohou býtzměněny bez předchozihó upozerněni.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer.

Důležité bezpečnostní pokyny

Tyto pokyny si pozorně přečtěte.

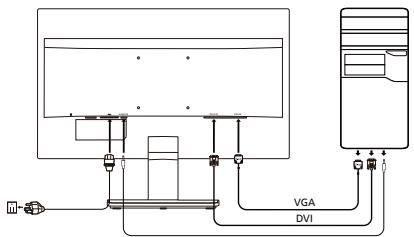

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojte obrazový kabel

a. Ujistěte se, že monitor i počítač jsou VYPNUTÉ. b. Připojte obrazový kabel VGA k počítači.

2-2 Připojte kabel s digitálním připojením (pouze model s duálním výstupem).

a. Ujistěte se, že monitor i počítač jsou VYPNUTÉ. b. Připojte jeden konec 24kolíkového kabelu DVI k zadní straně monitoru a druhý konec připojte k portu počítače.

1. Připojte audio kabel. (pouze model se vstupem Audio) (volitelné)
2. Připojte napájecí kabel monitoru do napájecího portu na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do elektrické zásuvky v dosahu.

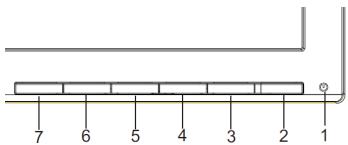

Vnější ovladače

Č.	Ikona	Položka	Popis
1,2		Tlačidlo/ kontrolka napajania	Služi na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranžová indikuje pohotovostné režim/režim sětrenia energiu.
3	Input	Tlačidlo Vstup	Stlačením tlacidla prepnite vystupné zdroje.
4	+ -	Tlačidlo Hlasitost'	Stlačením tlacidla aktivujte systém na ovládanie hlasitosti.
5	MENU	Funkcie OSD	Stlačením zobrazite ponuku OSD. Opátovnám stlačením zadáte vyber v ponuke OSD.
6	AUTO	Tlačidlo automatickeho nastavenia/ukončenia	Ak je ponuka OSD aktíva, stlačením tlacidla Auto ju ukončte. Ked' bude ponuka OSD neaktíva, stlačte tlacidlo Auto a monitor automaticaky optimalizuje polohu displeja, zaostrenie a hodiny na displeji.
7	e	Kláves Empowering	Stlačte kláves Empowering na olvorenie ponuky Správy farieb OSD a dostanete sa k režimom scenárov.

Předpisy a bezpečnostní upozornění

V rámci prevence před poškozením nezdvihujte monitor za jeho podstavec.
