VA190HQ - Monitor ACER - Bezplatný návod na obsluhu

Značka	Acer
Model	VA190HQ
Typ produktu	LCD monitor
Veľkosť obrazovky	18,5 palcov (47 cm)
Maximálne rozlíšenie	1366 x 768 pri 60 Hz
Technológia	Farebný TFT-LCD (TN)
Jas	200 cd/m² (typické)
Kontrast	10000000:1 max (ACM)
Odozva	5 ms
Pozorovací uhol	90° horizontálne, 65° vertikálne (CR=10)
Zobrazené farby	16,7 miliónov
Vstupné konektory	D-Sub (VGA), DVI-D 24 pinov (model s dvojitým vstupom)
Reproduktory	1 W x 2 (voliteľné na niektorých modeloch)
Spotreba energie (zapnutý)	13,5 W typická
Spotreba energie (pohotovostný režim)	0,45 W typická
Spotreba energie (vypnutý)	0,35 W typická
Napájanie	100-240 V, 50/60 Hz
Rozmery (Š x V x H)	441 x 353 x 197 mm
Čistá hmotnosť	2,68 kg
Náklon	-5° až +20°
Odpojiteľná noha	Áno
Plug & Play	VESA DDCCI/DDC2B
Funkcie OSD	Kontrast, jas, poloha, farebná teplota, jazyk, atď.
Prevádzková teplota	5 až 35 °C
Prevádzková vlhkosť	10 až 85 %

Často kladené otázky - VA190HQ ACER

Ako pripojiť monitor k počítaču?

Vypnite monitor a počítač. Pripojte video kábel (VGA alebo DVI) k príslušným portom. Pripojte napájací kábel monitora. Najprv zapnite monitor, potom počítač. Pomocou tlačidla Input vyberte zdroj, ak je to potrebné.

Ako čistiť LCD obrazovku?

Vypnite monitor a odpojte napájací kábel. Použite mäkkú handričku mierne navlhčenú čistiacim roztokom bez rozpúšťadiel. Nikdy nestriekajte kvapalinu priamo na obrazovku a nepoužívajte výrobky obsahujúce amoniak alebo alkohol.

Čo robiť, ak obrazovka zobrazuje 'Žiadny signál'?

Skontrolujte, či sú video káble správne pripojené z oboch strán. Uistite sa, že počítač je zapnutý. Stlačte tlačidlo Input na prepínanie medzi zdrojmi VGA a DVI. Ak problém pretrváva, vyskúšajte iný kábel alebo iný počítač.

Ako nastaviť parametre zobrazenia?

Stlačte tlačidlo MENU na otvorenie OSD. Pomocou tlačidiel + a - navigujte a vyberte možnosti ako jas, kontrast, poloha, farebná teplota, atď. Znova stlačte MENU na potvrdenie.

Čo znamená farba indikátora napájania?

Modrý indikátor znamená, že monitor je zapnutý. Oranžový indikátor znamená pohotovostný režim alebo režim úspory energie. Ak indikátor nesvieti, monitor je vypnutý.

Ako aktivovať režim úspory energie?

Monitor automaticky prejde do pohotovostného režimu (0,45 W), keď nie je detekovaný žiadny signál. Monitor môžete tiež vypnúť tlačidlom napájania na úplné vypnutie (0,35 W). Nie je potrebná žiadna dodatočná konfigurácia.

Je možné monitor pripevniť na stenu?

Monitor je dodávaný s odnímateľnou nohou. Má montážne otvory VESA (nešpecifikované, ale zvyčajne 100x100 mm). Presné špecifikácie nástenného držiaka nájdete v návode.

Čo je funkcia ACM?

ACM (Acer eColor Management) je funkcia, ktorá automaticky optimalizuje kontrast a jas podľa zobrazovaného obsahu. Môžete ju zapnúť alebo vypnúť v menu OSD na zlepšenie vizuálneho zážitku.

Ako resetovať monitor na výrobné nastavenia?

Vstúpte do menu OSD stlačením MENU. Prejdite na možnosť Obnoviť (alebo Reset) a potvrďte. Tým sa obnovia predvolené nastavenia.

Prečo je obraz rozmazaný alebo deformovaný?

Uistite sa, že rozlíšenie je nastavené na natívne rozlíšenie (1366 x 768). Použite tlačidlo AUTO na automatické nastavenie obrazu (pre analogické vstupy). Skontrolujte tiež, či video kábel nie je poškodený.

NÁVOD NA OBSLUHU VA190HQ ACER

Upevnenie monitora k základni

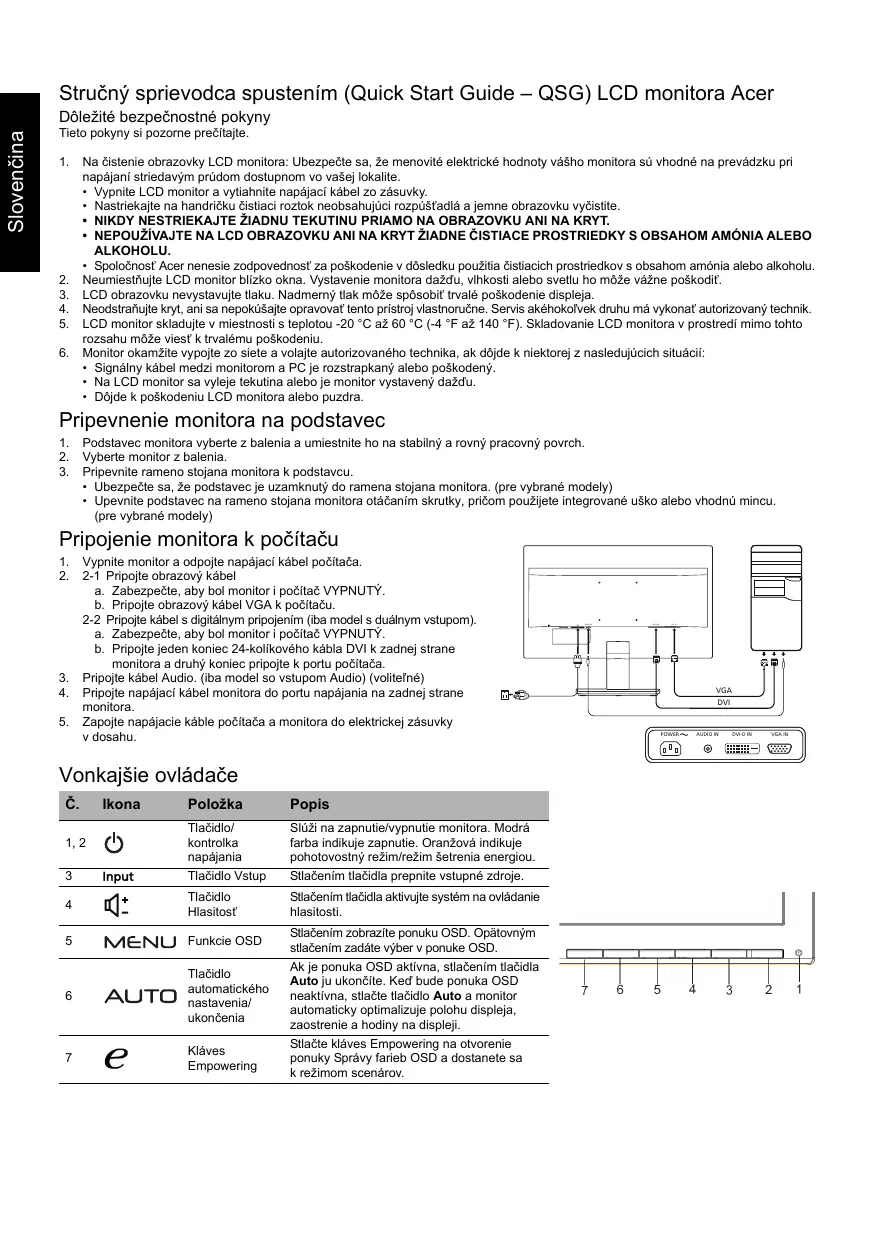

Stručný sprievodca spustením (Quick Start Guide – QSG) LCD monitora Acer

1. Na čistenie LCD monitora: Ubezpečte sa, že menovité elektrické hodnoty vášho monitora sú vhodné na prevádzku pri napájaní striedavým prúdom dostupnom vo vašej lokalite.

Vypnite LCD monitor a vytiahnite napájací kábel zo zásuvky. - Nastriekajte na handričku čistiaci roztok neobsahujúci rozpúšťadlá a jemne obrazovku vyčistite. NIKDY NESTRIEKAJTE ŽIADNU TEKUTINU PRIAMO NA OBRAZOVKU ANI NA KRYT. - NEPOUŽÍVAJTE NA LCD OBRAZOVKU ANI NA KRYT ŽIADNE ČISTIACE PROSTRIEDKY S OBSAHOM AMONIAKA ALEBO ALKOHOLU. - Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čistiacich prostriedkov s obsahom amoniaka alebo alkoholu.

1. Neumiestňujte LCD monitor blízko okna. Vystavenie monitora dažďu, vlhkosti alebo svetlu ho môže vážne poškodiť.
2. LCD obrazovku nevystavujte tlaku. Nadmerný tlak môže spôsobiť trvalé poškodenie displeja.
3. Neodstraňujte kryt, ani sa nepokúšajte opravovať tento prístroj vlastnoručne. Servis akéhokoľvek druhu má vykonať autorizovaný technik.
4. LCD monitor skladujte v miestnosti s teplotou -20 °C až 60 °C (-4 °F až 140 °F). Skladovanie LCD monitora v prostredí mimo tohto rozsahu môže viesť k trvalému poškodeniu.
5. Monitor okamžite vypojte zo siete a volajte autorizovaného technika, ak dôjde k niektorej z nasledujúcich situácií:
6. Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.
7. Na LCD monitor sa vyleje tekutina alebo je monitor vystavený dažďu.
8. Dôjde k poškodeniu LCD monitora alebo puzdra.

Pripevnenie monitora na podstavec

1. Podstavec monitora vyberte z balenia a umiestnite ho na stabilný a rovný pracovný povrch.
2. Vyberte monitor z balenia.
3. Pripevnite rameno stojana monitora k podstavcu.
4. Ubezpečte sa, že podstavec je uzamknutý do ramena stojana monitora. (pre vybrané modely)
5. Upevnite podstavec na rameno stojana monitora otáčaním skrutky, pričom použijete integrované uško alebo vhodnú mincu. (pre vybrané modely)

Pripojenie monitora k počítaču

Zmeny alebo modifikácie, ktoré nie sú výslovne schválené výrobcom, môžu mať za následok zneplatnenie oprávnenia používateľa prevádzkovať tento produkt, ktoré udeľuje Federal Communications Commission (FCC - Federálny výbor pre komunikácie v USA).

Prevádzkové podmienky

Toto zariadenie je v súlade s časťou 15 pravidiel FCC. Prevádzka podlieha týmto dvom podmienkam: (1) toto zariadenie nesmie spôsobovať škodlivé rušenie a (2) toto zariadenie musí zniesť akékoľvek prijaté rušenie, vrátane rušenia, ktoré môže spôsobiť nežiaducu prevádzku.

Upozornenie: Pre používateľov v Kanade

Tento digitálny prístroj triedy B zodpovedá kanadskej norme ICES-003.

Likvidácia nepotrebného zariadenia používateľmi v súkromných domácnostiach v Európskej únii.

Tento symbol na produkte alebo na jeho balení indikuje, že tento produkt sa nesmie likvidovať spolu s iným odpadom z domácnosti. Namiesto toho ste zodpovední za likvidáciu svojho nepotrebného zariadenia tak, že ho odovzdáte na určenom zbernom mieste pre recykláciu odpadu z elektrických a elektronických zariadení. Separovaný zber a recyklácia nepotrebného zariadenia na konci jeho životnosti pomôžu zachovať prírodné zdroje a zabezpečiť, aby bolo recyklované spôsobom, ktorý chráni ľudské zdravie a životné prostredie. Pre ďalšie informácie o tom, kde môžete odovzdať svoje domáce zariadenie, kontaktujte miestny úrad, službu na likvidáciu domáceho odpadu alebo obchod, kde ste produkt zakúpili.

ŠPECIFIKÁCIE

LCD Panel	Druh monitora		Farebný TFT LCD
	Velfkost'		18,5° (47 cm)
	Rozstup bodov		0,3 mm (H) x 0,3 mm (V)
	Jas		200 cd/m2(charakteristický)
	Kontrast		100000000:1 Max (ACM)
	Pozorovací uhol		90° (H) 65° (V) (CR = 10)
	Doba odozvy		5 ms
	Typ panela		TN
	Video		Analógové rozhranie R, G, B
	Horizontálna frekvencia		30 kHz - 80 kHz
	Vertikálna frekvencia		55 - 75 Hz
Farby displeja			16,7 milióna
Max. obnovovacia frekvencia bodov			85,5 MHz
Maximáne Rozlügenie			1366 x 768 pri 60 Hz
Technología Plug & Play			VESA DDCCI/DDC2B
Prikon (pri 200 nitov)	Režim zapnutia		13,5 W (charakteristicxy)
	Režim spänku		0,45 W (charakteristicxy)
	Režim vypnutia		0,35 W (charakteristicxy)
Vstrupý konektör			D-Sub DVI-D 24-kolíkovy (iba model s duálnym vystupom)
Vstrupý signál videa			Analógový: 0,7 Vp-p (Standardne), 75 OHM, cladný Digitány signál (iba model s duálnym vystupom)
Reproduktory			1 W x 2 (iba model so vystupom Audio) (volitěfné)
Maximána veftkost' obrazovky			Horizontálne: 410 mm Vertikálné: 230 mm
Zdroj napájania			100 - 240 V, 50/60 Hz
Podmienky prostredia			Prevádková teplata: 5 až 35 °CTeplata skladovania: -20 až 60 °CTeprádková vlhkest: 10 % až 85 %
Rozmery			441 (Ś) x 353 (V) x 197 (H) mm
Hmotnost' (netto)			2,68 kg (netto)
Špecifikácie mechanizmu			Vykkopenie: -5° až +20°Otačanie: NieNastavenie vyšky: Nvyklapanie: Noidpjitefniý stojan: Àno
Vonkajšie ovládače	Prepinač/tlačidiá		Tlačidio zapnutia Vstup Hlasitost' PONUKA/ZADATAutomatický/ukončitKláves E (Empowering)
	Funkcie		Kontrast Poloha OSDČasyový limit OSDAutomatický konfigurácia (iba pre model s analógovým vystupom) Širokouhlý režim (Uplný/pomer strán)Zapnut/typnuć AMDVýber vystupného signálu (iba model s duálnym vystupom)Zap./vyp. DDC/CIInformatáce o displejiObnovenieSkočenie
			Virtikálna poloha (Teplé) farby (Studené) farby Teplata farieb RGB Jazyk Informácie o displejiObnovenieSkočenie
Všetky špecifikácie možu podliehat' zmenám bez predchákazjúceho oznámenia.
