VA190HQ - Monitor ACER - Gratis brugsanvisning og manual

Mærke	Acer
Model	VA190HQ
Produkttype	LCD-skærm
Skærmstørrelse	18,5 tommer (47 cm)
Maksimal opløsning	1366 x 768 ved 60 Hz
Teknologi	TFT-LCD farve (TN)
Lysstyrke	200 cd/m² (typisk)
Kontrast	10000000:1 maks. (ACM)
Responstid	5 ms
Synsvinkel	90° vandret, 65° lodret (CR=10)
Viste farver	16,7 millioner
Indgangsstik	D-Sub (VGA), DVI-D 24 ben (dobbelt indgangsmodel)
Højttalere	1 W x 2 (valgfrit på nogle modeller)
Strømforbrug (tændt)	13,5 W typisk
Strømforbrug (standby)	0,45 W typisk
Strømforbrug (slukket)	0,35 W typisk
Strømforsyning	100-240 V, 50/60 Hz
Dimensioner (B x H x D)	441 x 353 x 197 mm
Nettovægt	2,68 kg
Hældning	-5° til +20°
Aftagelig fod	Ja
Plug & Play	VESA DDCCI/DDC2B
OSD-funktioner	Kontrast, lysstyrke, position, farvetemperatur, sprog osv.
Driftstemperatur	5 til 35 °C
Driftsfugtighed	10 til 85 %

Ofte stillede spørgsmål - VA190HQ ACER

Hvordan tilslutter jeg skærmen til en computer?

Sluk for skærmen og computeren. Tilslut videokablet (VGA eller DVI) til de tilsvarende porte. Tilslut skærmens strømkabel. Tænd først skærmen, derefter computeren. Brug knappen Input til at vælge kilde om nødvendigt.

Hvordan rengør jeg LCD-skærmen?

Sluk for skærmen og tag strømkablet ud. Brug en blød klud let fugtet med en opløsningsmiddelfri rengøringsvæske. Sprøjt aldrig væske direkte på skærmen og brug ikke produkter med ammoniak eller alkohol.

Hvad gør jeg, hvis skærmen viser 'Intet signal'?

Kontrollér, at videokablerne er tilsluttet korrekt i begge ender. Sørg for, at computeren er tændt. Tryk på knappen Input for at skifte mellem VGA- og DVI-kilder. Hvis problemet fortsætter, test med et andet kabel eller en anden computer.

Hvordan justerer jeg skærmindstillingerne?

Tryk på knappen MENU for at åbne OSD'en. Brug + og - tasterne til at navigere og vælge muligheder som lysstyrke, kontrast, position, farvetemperatur osv. Tryk på MENU igen for at bekræfte.

Hvad betyder farven på strømindikatoren?

Blåt lys indikerer, at skærmen er tændt. Orange lys indikerer standby- eller strømbesparelsestilstand. Hvis lyset er slukket, er skærmen slukket.

Hvordan aktiverer jeg strømbesparelsestilstand?

Skærmen går automatisk i standby-tilstand (0,45 W), når der ikke registreres noget signal. Du kan også slukke skærmen via tænd/sluk-knappen for fuldstændig slukning (0,35 W). Yderligere konfiguration er ikke nødvendig.

Kan skærmen monteres på væggen?

Skærmen leveres med en aftagelig fod. Den har VESA-monteringshuller (ikke specificeret, men typisk 100x100 mm). Se vejledningen for nøjagtige specifikationer for vægbeslaget.

Hvad er ACM-funktionen?

ACM (Acer eColor Management) er en funktion, der automatisk optimerer kontrast og lysstyrke baseret på vist indhold. Du kan aktivere eller deaktivere den via OSD-menuen for at forbedre visuel oplevelse.

Hvordan nulstiller jeg skærmen til fabriksindstillinger?

Gå til OSD-menuen ved at trykke på MENU. Naviger til indstillingen Gendan (eller Reset) og bekræft. Dette gendanner standardindstillingerne.

Hvorfor er billedet sløret eller forvrænget?

Sørg for, at opløsningen er indstillet til den native opløsning (1366 x 768). Brug knappen AUTO til automatisk billedjustering (til analoge indgange). Kontrollér også, at videokablet ikke er beskadiget.

BRUGSANVISNING VA190HQ ACER

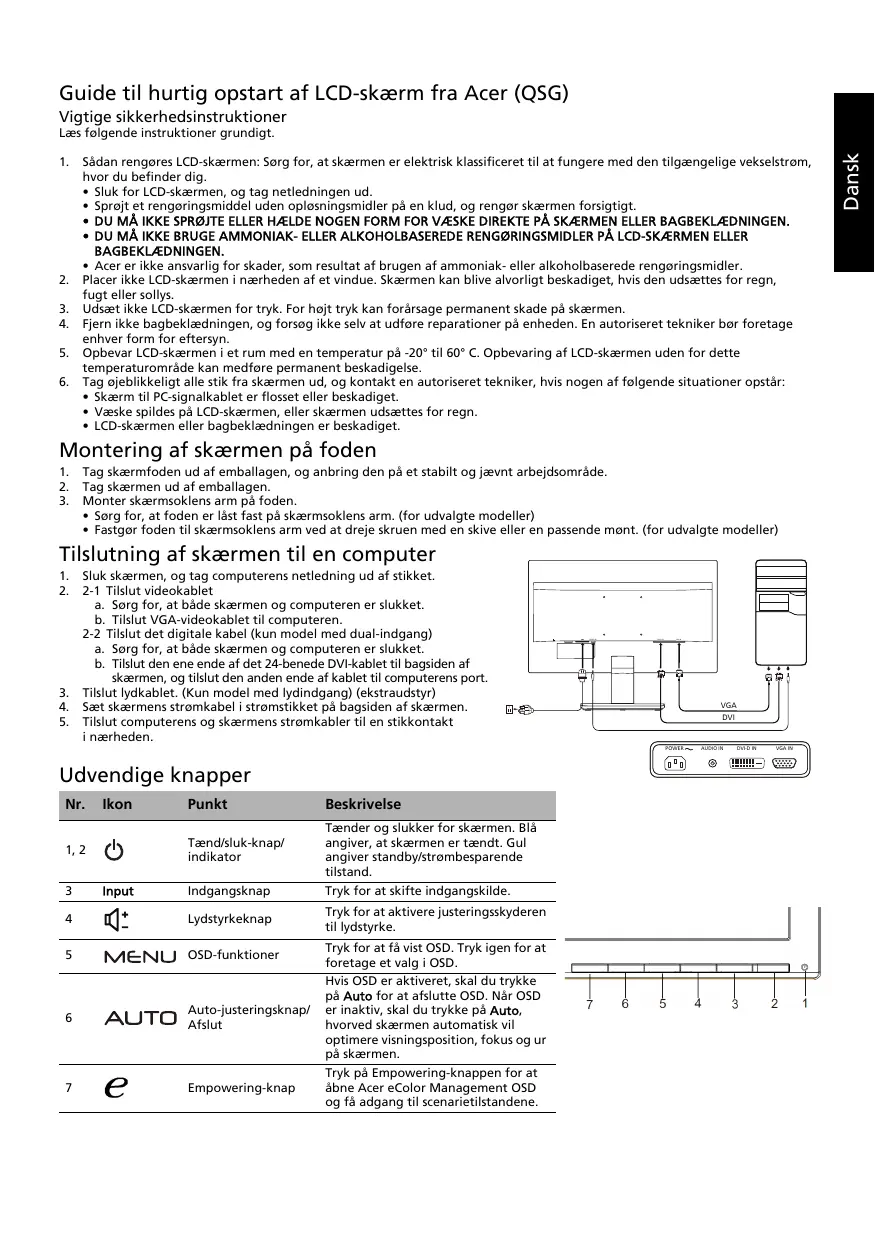

Guide til hurtig opstart af LCD-skærm fra Acer (QSG)

Vigtige sikkerhedsinstruktioner

1. Sådan rengøres LCD-skærmen: Sørg for, at skærmen er elektrisk klassificeret til at fungere med den tilgængelige vekselstrøm, hvor du befinder dig.
2. Sluk for LCD-skærmen, og tag netledningen ud.
3. Sprøjt et rengøringsmiddel uden opløsningsmidler på en klud, og rengør skærmen forsigtigt.
4. DU MÅ IKKE SPRØJTE ELLER HÆLDE NOGEN FORM FOR VÆSKE DIREKTE PÅ SKÆRMEN ELLER BAGBEKLÆDNINGEN. DU MÅ IKKE BRUGE AMMONIAK- ELLER ALKOHOLBASEREDE RENGØRINGSMIDLER PÅ LCD-SKÆRMEN ELLER BAGBEKLÆDNINGEN.
5. Acer er ikke ansvarlig for skader, som resultat af brugen af ammoniak- eller alkoholbaserede rengøringsmidler.
6. Placer ikke LCD-skærmen i nærheden af et vindue. Skærmen kan blive alvorligt beskadiget, hvis den udsættes for regn, fugt eller sollys.
7. Udsæt ikke LCD-skærmen for tryk. For højt tryk kan forårsage permanent skade på skærmen.
8. Fjern ikke bagbeklædningen, og forsøg ikke selv at udføre reparationen af enheden. En autoriseret tekniker bør foretage enhver form for eftersyn.
9. Opbevar LCD-skærmen i et rum med en temperatur fra -20° til 60° C. Opbevaring af LCD-skærmen uden for dette temperaturområde kan medføre permanent beskadigelse.
10. Tag øjeblikkeligt alle stik fra skærmen ud, og kontakt en autoriseret tekniker, hvis nogen af følgende situationer opstår:
11. Skærm til PC-signalkablet er flosset eller beskadiget. Væske spildes på LCD-skærmen, eller skærmen udsættes for regn.
12. LCD-skærmen eller bagbeklædningen er beskadiget.

Montering af skærmen på foden

1. Tag skærmfoden ud af emballagen, og anbring den på et stabilt og jævnt arbejdsområde.
2. Tag skærmen ud af emballagen.
3. Monter skærmens arm på foden.
4. Sørg for, at foden er LÅST fast på skærmens arm. (for udvalgte modeller)
5. Fastgør foden til skærmens arm ved at dreje skruen med en skive eller en passende mønt. (for udvalgte modeller)

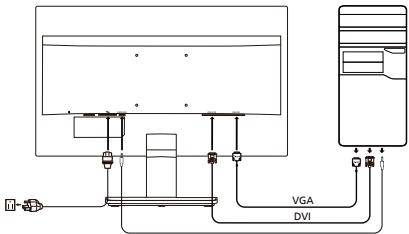

Tilslutning af skærmen til en computer

1. Sluk skærmen, og tag computerens netledning ud af stikket.
2. 2-1 Tilslut videokablet

a. Sørg for, at både skærmen og computeren er slukket. b. Tilslut VGA-videokablet til computeren.

2-2 Tilslut det digitale kabel (kun model med dual-indgang)

a. Sørg for, at både skærmen og computeren er slukket. b. Tilslut den ene ende af det 24-benede DVI-kablet til bagsiden af skærmen, og tilslut den anden ende af kablet til computerens port.

1. Tilslut lydkablet. (Kun model med lydindgang) (ekstraudstyr)
2. Sæt skærmens strømkabel i strømstikket på bagsiden af skærmen.
3. Tilslut computerens og skærmens strømkabler til en stikkontakt i nærheden.

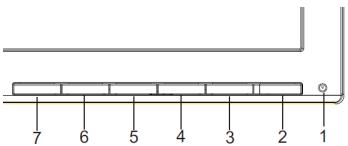

Udvendige knapper

Nr.	Ikon	Punkt	Beskrivelse
1, 2		Tænd/sluk-knap/indikator	Tænder og slukker for skærmen. Blå angiver, at skærmen er tændt. Gul angiver standby/strombesparende tilstand.
3	Input	Indgangsknap	Tryk for at skifte indgangskilde.
4	+	Lydstyrkekap	Tryk for at aktivere justeringskyderen til lydstyrke.
5	MENU	OSD-funktioner	Tryk for at få vist OSD. Tryk iven for at foretage et valg i OSD.
6	AUTO	Auto-justeringskap/Afslut	Hvis OSD er aktiveret, skal du trykke på Auto for at afslutte OSD. Når OSD er inaktiv, skal du trykke på Auto, hvorved skærmen automatisk vil optimere visningsposition, fokus og ur på skærmen.
7	e	Empowering-knap	Tryk på Empowering-kappen for at abne Acer eColor Management OSD og få adgang til scenarietilstandene.

Regler og sikkerhedsforskrifter

FCC-forskrifter

Denne enhed er blevet testet og fundet i overensstemmelse med grænserne for en digital enhed i klasse B i henhold til afsnit 15 i FCC-reglerne. Disse grænser er fastsat for at yde rimelig beskyttelse mod skadelig interferens i beboelsesinstallationer. Denne enhed genererer, bruger og kan udstråle radiofrekvensenergi. Hvis produktet ikke installeres og bruges i overensstemmelse med instruktionerne, kan det forårsage skadelig interferens for radiokommunikation.

Der er dog ingen garanti for, at interferens ikke vil forekomme i en bestemt installation. Hvis denne enhed forårsager skadelig interferens ved radio- eller tv-modtagelse, hvilket kan fastslås ved at slukke for enheden og tænde den igen, opfordres brugeren til at forsøge at afhjælpe interferensen ved en eller flere af følgende foranstaltninger:

• Juster eller flyt modtagerantennen. Forøg afstanden mellem enheden og modtageren. Slut enheden til en stikkontakt på et andet kredsløb end det, modtageren er tilsluttet.
• Kontakt forhandleren eller en erfaren radio/tv-tekniker for at få hjælp.

CE-overensstemmelseserklæring

Acer Inc. erklærer herved, at denne LCD-skærm overholder de væsentlige krav og andre relevante bestemmelser i EMC-direktivet 2004/108/EF, lavspændingsdirektivet 2006/95/EF og RoHS-direktivet 2011/65/EU og direktiv 2009/125/EF om rammerne for fastlæggelse af krav til miljøvenligt design af energirelaterede produkter.

Bemærk:

Løft ikke skærmen i dens fod for at undgå at beskadige skærmen.

Bemærk: Afskærmede kabler

Alle forbindelser til andre computerenheder skal foretages med afskærmede kabler for at overholde EMC-reglerne.

Bemærk: Eksterne enheder

Kun eksterne enheder (indgående/udgående enheder, terminaler, printere osv.), som er certificeret i overensstemmelse med klasse B-grænserne, må tilsluttes dette udstyr. Brug af ikke-certificerede enheder forventes at medføre interferens i radio- og tv-modtagelse.

Forsigtig

FCC (Federal Communications Commission), til at bruge dette produkt.

Driftsbetingelser

Denne enhed overholder afsnit 15 i FCC-reglerne. Driften er underlagt følgende to betingelser: (1) denne enhed må ikke forårsage skadelig interferens, og (2) enheden skal acceptere modtaget interferens, herunder interferens, der kan forårsage ønsket drift.

Bemærk: Canadiske brugere

Denne digitale enhed i klasse B overholder den canadiske ICES-003.

Bortskaffelse af udstyr af brugere i private husholdninger i den Europæiske Union

Dette symbol på produktet eller emballagen angiver, at dette produkt ikke bortskaffes sammen med det øvrige husholdningsaffald. I stedet er det dit ansvar at bortskaffe udstyret ved at aflevere det på et angivet indsamlingssted for genanvendelse af elektrisk og elektronisk udstyr. Separat indsamling og genanvendelse af udstyret er med til at bevare naturlige ressourcer og sikre, at det genbruges på en måde, der beskytter menneskers sundhed og miljøet. For flere oplysninger om, hvor du kan aflevere dit udstyr til genbrug, skal du kontakte din kommune, dit renovationsselskab eller den butik, hvor du købte produktet.

SPECIFIKATIONER

LCD-panel	Driversystem		TFT farve-LCD
	Storrelse		18,5" (47 cm)
	Pixelafstand:		0,3 mm (H) x 0,3 mm (V)
	Lysystyrke		200 cd/m2(typisk)
	Kontrast		100000000:1 Maks. (ACM)
	Betragtningsvinkel		90° (H) 65° (V) (CR=10)
	Svartid		5 ms
	Paneltype		TN
	Video		R, G, B analogt interface
	H-frekvens		30 kHz - 80 kHz
	V-frekvens		55 - 75 Hz
Skærmfarver			16,7 millionaire
Pixelfrekvens			85,5 MHz
Maksimal oplosning			1366 x 768 ved 60 Hz
Plug & Play			VESA DDCCI/DDC2B
Strømforbrug (ved 200 enheder)	Tænd tilstand		13,5 W (typisk)
	Slumretilstand		0,45 W (typisk)
	Slukket tilstand		0,35 W (typisk)
Indgangsstik			D-Sub DVI-D 24 ben (kun model med dual-indgang)
Videoindgangssignal			Analog: 0,7 Vp-p (standard), 75 OHM, positiv Digitalt signal (kun model med dual-indgang)
Hojttalere			1 W x 2 (kun model med lyndinggang) (ekstraudstyr)
Maksimal skærmstorelse			Vandret: 410 mm Lodret: 230 mm
Strømkilde			100-240 V, 50/60 Hz
Miljohensyn			Driftstermeratur: 5° til 35°C Opbevaringstemp.: -20° til 60°C Luftfugtighed ved drift: 10 % til 85 %
Mål			441 (B) x 353 (H) x 197 (D) mm
Vægt (N. W.)			2,68 kg (netto)
Funktionsspecifikationer			Haeldnung: -5° til +20° Drejning: Nej Hojdeindstelling: Nej Drejetap: Nej Aftagelig fod: Ja
Udvendige knapper	Knapper	Tænd/sluk-knap	MENU/ENTER
		Indgang	Auto/Afslut
		Lydstyrke	E(Empowering)-knap
	Funktioner	Krontrast	OSD-position
		Lysystyrke	OSD-timeout
		Fokus	Automatisch konfiguration (kun model med analog indgang)
		Ur	Bredformat (Fuld/Aspekt)
		H.-position	ACM Til/Fra
		V.-position	Valg af indgangssignal (kun model med dual-indgang)
		(Varm) farve	DDC/CI Til/Fra
		(Kolig) farve	Oplysninger om skærm
		RGB-farvetemperatur	Nulstil
		Sprog	Afslut
Alle speificationen kan øendres uxden varsel.

Find vejledninger og andre dokumenter til dit Acer-produkt på Acers officielle support-websted.
