VA190HQ - Monitor ACER - Manual de utilizare gratuit

Marca	Acer
Modelul	VA190HQ
Tip produs	Monitor LCD
Dimensiune ecran	18,5 țoli (47 cm)
Rezoluție maximă	1366 x 768 la 60 Hz
Tehnologie	TFT-LCD color (TN)
Luminozitate	200 cd/m² (tipic)
Contrast	10000000:1 max (ACM)
Timp de răspuns	5 ms
Unghi de vizualizare	90° orizontal, 65° vertical (CR=10)
Culori afișate	16,7 milioane
Conectori de intrare	D-Sub (VGA), DVI-D 24 pini (model cu intrare dublă)
Difuzoare	1 W x 2 (opțional la unele modele)
Consum electric (funcționare)	13,5 W tipic
Consum electric (standby)	0,45 W tipic
Consum electric (oprit)	0,35 W tipic
Alimentare	100-240 V, 50/60 Hz
Dimensiuni (L x Î x P)	441 x 353 x 197 mm
Greutate netă	2,68 kg
Înclinare	-5° până la +20°
Picior detașabil	Da
Plug & Play	VESA DDCCI/DDC2B
Funcții OSD	Contrast, luminozitate, poziție, temperatură de culoare, limbă, etc.
Temperatură de funcționare	5 până la 35 °C
Umiditate de funcționare	10 până la 85 %

Întrebări frecvente - VA190HQ ACER

Cum conectez monitorul la un calculator?

Opriți monitorul și calculatorul. Conectați cablul video (VGA sau DVI) la porturile corespunzătoare. Conectați cablul de alimentare al monitorului. Porniți mai întâi monitorul, apoi calculatorul. Utilizați butonul Input pentru a selecta sursa dacă este necesar.

Cum curăț ecranul LCD?

Opriți monitorul și deconectați cablul de alimentare. Utilizați o cârpă moale ușor umedă cu o soluție de curățare fără solvent. Nu pulverizați niciodată lichid direct pe ecran și nu utilizați produse pe bază de amoniac sau alcool.

Ce fac dacă ecranul afișează 'Niciun semnal'?

Verificați dacă cablurile video sunt bine conectate de ambele părți. Asigurați-vă că calculatorul este pornit. Apăsați butonul Input pentru a comuta între sursele VGA și DVI. Dacă problema persistă, testați cu un alt cablu sau un alt calculator.

Cum ajustez setările de afișare?

Apăsați butonul MENU pentru a deschide OSD. Utilizați tastele + și - pentru a naviga și a selecta opțiuni precum luminozitatea, contrastul, poziția, temperatura de culoare etc. Apăsați din nou MENU pentru a confirma.

Ce înseamnă culoarea indicatorului de alimentare?

Indicatorul albastru indică faptul că monitorul este pornit. Indicatorul portocaliu indică modul standby sau modul de economisire a energiei. Dacă indicatorul este stins, monitorul este oprit.

Cum activez modul de economisire a energiei?

Monitorul intră automat în modul standby (0,45 W) atunci când nu este detectat niciun semnal. Puteți, de asemenea, să opriți monitorul prin butonul de alimentare pentru o oprire completă (0,35 W). Nu este necesară nicio configurare suplimentară.

Se poate fixa monitorul pe perete?

Monitorul este livrat cu un picior detașabil. Are găuri de montare VESA (nespecificat, dar de obicei 100x100 mm). Consultați manualul pentru specificațiile exacte ale suportului de perete.

Ce este funcția ACM?

ACM (Acer eColor Management) este o funcție care optimizează automat contrastul și luminozitatea în funcție de conținutul afișat. O puteți activa sau dezactiva prin meniul OSD pentru a îmbunătăți experiența vizuală.

Cum resetez monitorul la setările din fabrică?

Accesați meniul OSD apăsând MENU. Navigați până la opțiunea Restaurare (sau Reset) și confirmați. Aceasta va restabili setările implicite.

De ce este imaginea neclară sau distorsionată?

Asigurați-vă că rezoluția este setată pe rezoluția nativă (1366 x 768). Utilizați butonul AUTO pentru o reglare automată a imaginii (pentru intrări analogice). Verificați, de asemenea, că cablul video nu este deteriorat.

MANUAL DE UTILIZARE VA190HQ ACER

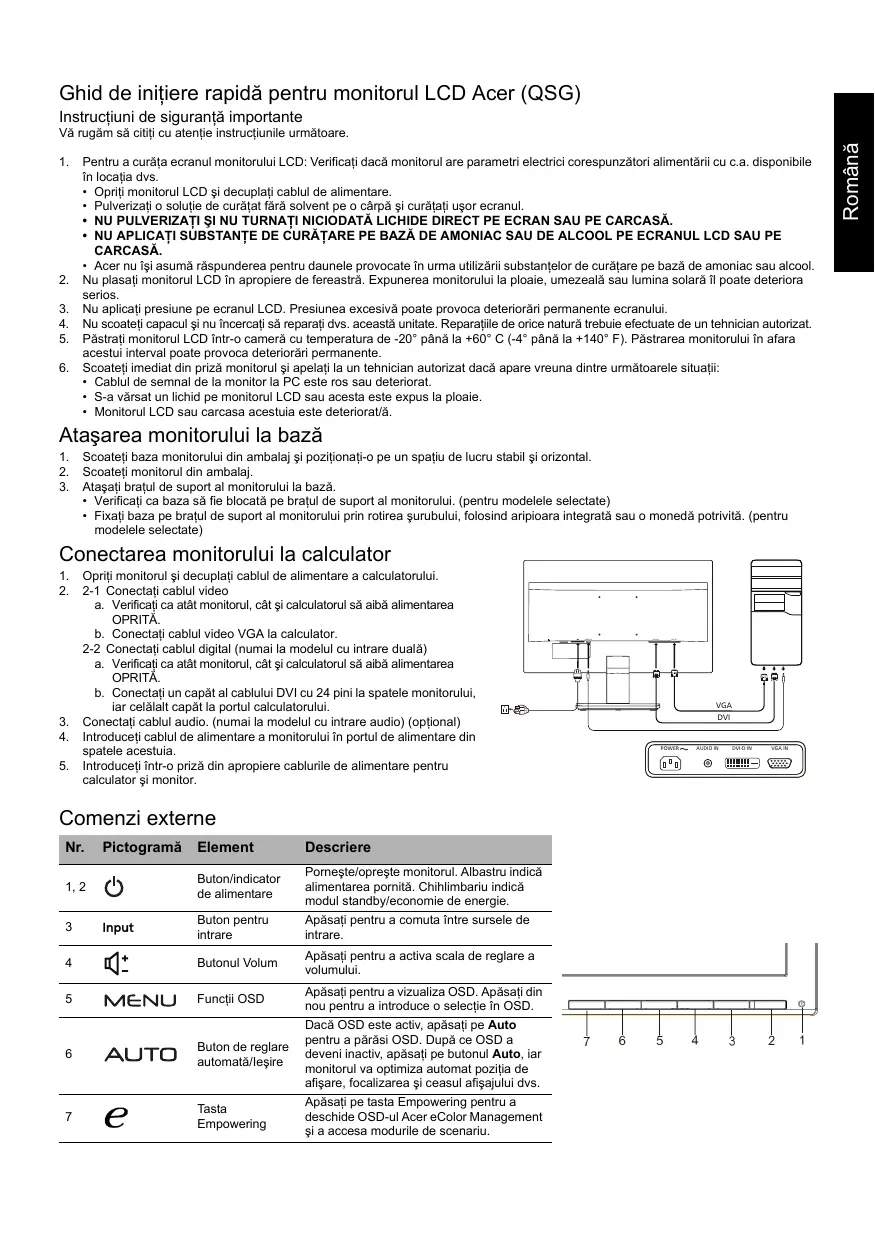

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni de siguranță importante

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Pentru a curăța ecranul monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.
2. Opriți monitorul LCD și decuplați cablul de alimentare.
3. Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
4. NU PULVERIZAȚI ȘI NU TURNAȚI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.
5. NU APLICAȚI SUBSTANȚE DE CURĂȚARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ.
6. Acer nu își asumă răspunderea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.
7. Nu plasați monitorul LCD în apropiere de fereastră. Expunerea monitorului la ploaie, umezeală sau lumină solară îl poate deteriora serios.
8. Nu aplicați presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ale ecranului.
9. Nu scoateți capacul și nu încercați să reparați dvs. această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
10. Păstrați monitorul LCD într-o cameră cu temperatura de -20°C până la +60°C (-4°F până la +140°F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
11. Scoateți imediat din priză monitorul și apelați la un tehnician autorizat dacă apare vreuna dintre următoarele situații:

Cablul de semnal de la monitor la PC este ros sau deteriorat. - S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie. - Monitorul LCD sau carcasa acestuia este deteriorat/ă.

Atașarea monitorului la bază

1. Scoateți baza monitorului din ambalaj și poziționați-o pe un spațiu de lucru stabil și orizontal.
2. Scoateți monitorul din ambalaj.
3. Atașați brațul de suport al monitorului la bază. Verificați ca baza să fie blocată pe brațul de suport al monitorului. (pentru modele selectate)

Fixați baza pe brațul de suport al monitorului prin rotirea șurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

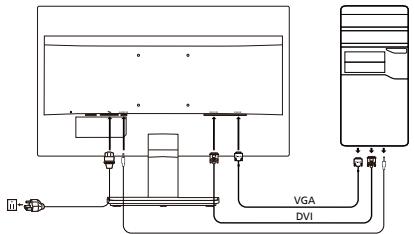

Conectarea monitorului la calculator

1. Opriți monitorul și decuplați cablul de alimentare a calculatorului.
2. 2-1 Conectați cablul video

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați cablul video VGA la calculator.

2-2 Conectați cablul digital (numai la modelul cu intrare duală)

a. Verificați ca atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați un capăt al cablului DVI cu 24 pini la spatele monitorului, iar celălalt capăt la portul calculatorului.

1. Conectați cablul audio. (numai la modelul cu intrare audio) (opțional)
2. Introduceți cablul de alimentare al monitorului în portul de alimentare din spatele acestuia.
3. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.

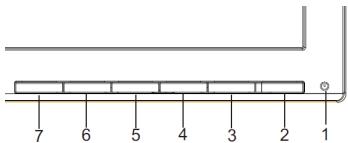

Comenzi externe

Nr.	Pictogramă	Element	Descriere
1,2		Buton/indicator de alimentare	Pornoște/oprește monitorul. Albastru indică alimentarea pornită. Chihlimbariu indică modul standby/economie de energia.
3	Input	Buton pentru intrare	Apăsăti pentru a comuta înțre sursele de intrare.
4	+	Butonul Volum	Apăsăti pentru a activacala de reglare a volumulului.
5	MENU	Functii OSD	Apăsăti pentru a vizualiza OSD. Apăsăti din nou pentru a introduce o seleţie în OSD.
6	AUTO	Buton de reglare automată/lesire	Dacă OSD este activ, apăsăti pe Auto pentru a pârăsi OSD. După ce OSD a deveni inactiv, apăsăti pe butonul Auto, iar monitorul va optimiza automat positia de afișare, focalizareași ceasul afișajului dvs.
7	e	Tasta Empowering	Apăsăti pe tasta Empowering pentru a DESCHE de OSD-ul Acer eColor Managementși a accesa modurile de scenariu.

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protecție rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidențial. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio și, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că nu vor avea loc interferențe într-o anumită instalare. Dacă acest dispozitiv produce interferențe dăunătoare la recepția radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să încerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

Reorientați sau repoziționați antena receptoare. - Măriți distanța dintre dispozitiv și receptor. - Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul. - Consultați dealerul sau un tehnician radio/TV experimentat.

Declarație de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2004/108/CE, Directiva 2006/95/CE privind tensiunile joase și Directivele RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicați apucându-l de bază.

Toate conexiunile la alte dispozitive de calcul trebuie efectuate folosind cabluri ecranate, pentru a menține conformitatea cu reglementările EMC.

Notă: Dispozitive periferice

Numai perifericele (dispozitive de intrare/ieșire, terminale, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atenție

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv să nu producă interferențe dăunătoare și (2) acest dispozitiv trebuie să accepte orice interferențe recepționate, inclusiv cele care pot cauza o funcționare nedorită.

Notă: Utilizatorii din Canada

Acest aparat digital din Clasa B respectă standardul canadian ICES-003.

Eliminarea deșeurilor de echipamente de către utilizatorii din locuințele private din Uniunea Europeană

Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-l la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul în care puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

SPECIFICAȚII

Panou LCD	Sistem de actionare	LCD color TFT
	Dimensiune	18,5" (47 cm)
	Pas pixeli	0,3 mm (H) x 0,3 mm (V)
	Luminozitate	200 cd/m2 (tipic)
	Contrast	100.000.000:1 Max (ACM)
	Unghi de vizualizarè	90° (H) 65° (V) (CR=10)
	Timp de râspuns	5 ms
	Tip panou	TN
	Video	Interfăţă analogica R, G, B
	Frecventa ortizontà	30 kHz - 80 kHz
	Frecventa verticalà	55 - 75 Hz
Culori afișate		16,7 Miloane
Frecventa de ceas		85,5 MHz
Rezolutițe maximă		1366 x 768 la 60 Hz
Tip plug & play		VESA DDCCI/DDC2B
Consum de energia (la 200 nits)	Modul Pornit	13,5 W (tipic)
	Modul Repaus	0,45 W (tipic)
	Modul Oprit	0,35 W (tipic)
Conector de intrare		D-Sub DVI-D 24 pini (numai la modelul cu intrare duală)
Semnal video de intrare		Analog: 0,7 Vp-p (standard), 75 OHM, positiv Semnal digital (numai la modelul cu intrare duală)
Difuzoare		1 W x 2 (numai la modelul cu intrare audio) (optional)
Dimensiune maximă ecran		Orizzontă: 410 mm Verticală: 230 mm
Sursă de alimentare		100-240 V, 50/60 Hz
Considerații privind mediuul		Temp. de fonctionare: 5 ° - 35 °C Temp. de deposizare: -20 ° - 60°C Umiditate in timul funçõesări: 10% - 85%
Dimensiuni		441 (L) x 353 (h) x 197 (l) mm
Masa (netă)		2,68 kg (net)
Specificații privind mecanismul		Inclinarre: -5° - +20° Rotire: Nu Regiarrea inalțimii: Nu Pivotare: Nu Suport cu picor detașabili: Da
Comenzi externe	Comutator/butoane	Buton de alimentare Intrare Volum Poziță Auto/lesire Tasta Empowering (E)
	Functii	Contrast Poziță OSD Expirare OSD Configurare automată (numai la modelul cu intrare analogica) Modul Wide (Complet/Aspect) Poziță H. ACM Pormit/Oprit Poziță V. Selectare semnal de intrare (numai la modelul cu intrare duală) Culoare (cală) DDC/CI Pormit/Oprit Informatții monitor Températură culoare RGB Resetare Limbă leșire
Toate specificațiile pot fi schimbate fãră notificare prealabilă.
