NAUDOJIMO INSTRUKCIJA IS 3180 STEINEL

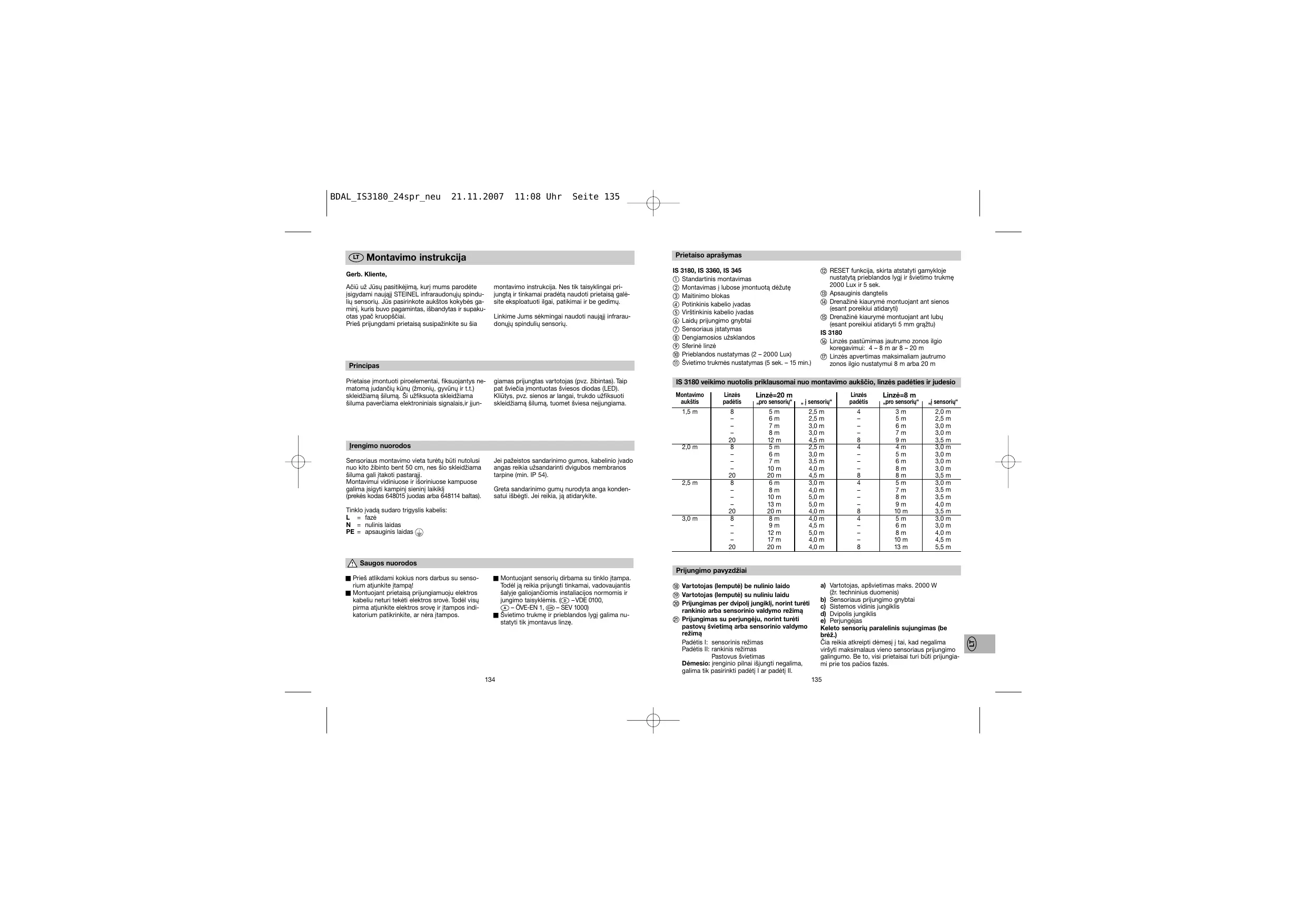

11:08 Uhr Seite 135 Prietaiso aprašymas Montavimo instrukcija Gerb. Kliente, Ačiū už Jūsų pasitikėjimą, kurį mums parodėte įsigydami naująjį STEINEL infraraudonųjų spindulių sensorių. Jūs pasirinkote aukštos kokybės gaminį, kuris buvo pagamintas, išbandytas ir supakuotas ypač kruopščiai. Prieš prijungdami prietaisą susipažinkite su šia montavimo instrukcija. Nes tik taisyklingai prijungtą ir tinkamai pradėtą naudoti prietaisą galėsite eksploatuoti ilgai, patikimai ir be gedimų. Linkime Jums sėkmingai naudoti naująjį infraraudonųjų spindulių sensorių. Principas Prietaise įmontuoti piroelementai, fiksuojantys nematomą judančių kūnų (žmonių, gyvūnų ir t.t.) skleidžiamą šilumą. Ši užfiksuota skleidžiama šiluma paverčiama elektroniniais signalais,ir įjun- giamas prijungtas vartotojas (pvz. žibintas). Taip pat šviečia įmontuotas šviesos diodas (LED). Kliūtys, pvz. sienos ar langai, trukdo užfiksuoti skleidžiamą šilumą, tuomet šviesa neįjungiama. Įrengimo nuorodos Sensoriaus montavimo vieta turėtų būti nutolusi nuo kito žibinto bent 50 cm, nes šio skleidžiama šiluma gali įtakoti pastarąjį. Montavimui vidiniuose ir išoriniuose kampuose galima įsigyti kampinį sieninį laikiklį (prekės kodas 648015 juodas arba 648114 baltas). IS 3180, IS 3360, IS 345 Standartinis montavimas Montavimas į lubose įmontuotą dėžutę Maitinimo blokas Potinkinis kabelio įvadas Virštinkinis kabelio įvadas Laidų prijungimo gnybtai Sensoriaus įstatymas Dengiamosios užsklandos Sferinė linzė Prieblandos nustatymas (2 – 2000 Lux) Švietimo trukmės nustatymas (5 sek. – 15 min.) IS 3180 veikimo nuotolis priklausomai nuo montavimo aukščio, linzės padėties ir judesio Montavimo aukštis 1,5 m 2,0 m Jei pažeistos sandarinimo gumos, kabelinio įvado angas reikia užsandarinti dvigubos membranos tarpine (min. IP 54). 2,5 m Greta sandarinimo gumų nurodyta anga kondensatui išbėgti. Jei reikia, ją atidarykite. Tinklo įvadą sudaro trigyslis kabelis: L = fazė N = nulinis laidas PE = apsauginis laidas RESET funkcija, skirta atstatyti gamykloje nustatytą prieblandos lygį ir švietimo trukmę 2000 Lux ir 5 sek. Apsauginis dangtelis Drenažinė kiaurymė montuojant ant sienos (esant poreikiui atidaryti) Drenažinė kiaurymė montuojant ant lubų (esant poreikiui atidaryti 5 mm grąžtu) IS 3180 Linzės pastūmimas jautrumo zonos ilgio koregavimui: 4 – 8 m ar 8 – 20 m Linzės apvertimas maksimaliam jautrumo zonos ilgio nustatymui 8 m arba 20 m 3,0 m Linzės padėtis

10 m 13 m „į sensorių“ 2,0 m 2,5 m 3,0 m 3,0 m 3,5 m 3,0 m 3,0 m 3,0 m 3,0 m 3,5 m 3,0 m 3,5 m 3,5 m 4,0 m 3,5 m 3,0 m 3,0 m 4,0 m 4,5 m 5,5 m Saugos nuorodos ■ Montuojant sensorių dirbama su tinklo įtampa. Todėl ją reikia prijungti tinkamai, vadovaujantis šalyje galiojančiomis instaliacijos normomis ir jungimo taisyklėmis. (D – VDE 0100, A – ÖVE-EN 1, – SEV 1000) ■ Švietimo trukmę ir prieblandos lygį galima nustatyti tik įmontavus linzę.

Vartotojas (lemputė) be nulinio laido Vartotojas (lemputė) su nuliniu laidu Prijungimas per dvipolį jungiklį, norint turėti rankinio arba sensorinio valdymo režimą 21 Prijungimas su perjungėju, norint turėti pastovų švietimą arba sensorinio valdymo režimą Padėtis I: sensorinis režimas Padėtis II: rankinis režimas Pastovus švietimas Dėmesio: įrenginio pilnai išjungti negalima, galima tik pasirinkti padėtį I ar padėtį II. a) Vartotojas, apšvietimas maks. 2000 W (žr. techninius duomenis) b) Sensoriaus prijungimo gnybtai c) Sistemos vidinis jungiklis d) Dvipolis jungiklis e) Perjungėjas Keleto sensorių paralelinis sujungimas (be brėž.) Čia reikia atkreipti dėmesį į tai, kad negalima viršyti maksimalaus vieno sensoriaus prijungimo galingumo. Be to, visi prietaisai turi būti prijungiami prie tos pačios fazės.

Prijungimo pavyzdžiai ■ Prieš atlikdami kokius nors darbus su sensorium atjunkite įtampą! ■ Montuojant prietaisą prijungiamuoju elektros kabeliu neturi tekėti elektros srovė. Todėl visų pirma atjunkite elektros srovę ir įtampos indikatorium patikrinkite, ar nėra įtampos. BDAL_IS3180_24spr_neu

11:08 Uhr Seite 137 Pastovaus švietimo funkcija - nutraukiama pastovaus švietimo funkcija (jei buvo įjungta). Įjungę įrenginį į tinklą, ir uždėję linzę, galite įrenginį eksploatuoti. Už dangtelio galimos dvi nustatymo galimybės. Nuspaudus programavimo mygtuką, sensorius perjungiamas į programavimo režimą. Tai reiškia: - prijungtas žibintas išsijungia - sensoriaus funkcija išjungta Nustatymus galite keisti neribotai dažnai. Paskutinė nustatyta vertė išsaugoma net ir atjungimo nuo srovės šaltinio atveju. (Gamyklos nustatymas: „dienos“ režimas 2000 Lux)

2 – 2000 Lux Pageidaujama sensoriaus suveikimo riba temstant gali būti nustatyta 2 – 2000 Lux. Sensorinis režimas

1) Įjungti šviesą (kai vartotojas IŠJUNGTAS):

Jungiklį 1 x IŠJUNGTI ir ĮJUNGTI. Žibintas įjungtas nustatytam laikui.

2) Išjungti šviesą (kai vartotojas ĮJUNGTAS):

Jungiklį 1 x IŠJUNGTI ir ĮJUNGTI. Žibintas išsijungia arba persijungia į sensorin režimą. 1 x2išjungti/įjungti x aus/an

a) Individualiai pageidaujamos vertės nustatymas: Esant pageidaujamam sutemų lygiui, kai sensorius, užfiksavęs judesį, turi įjungti šviesą, reikia nuspausti mygtuką , kol pradės mirkčioti raudonas LED (linzėje). Ši vertė nustatyta. Svarbu! Nustatydami neuždenkite ranka linzės ir neužtamsinkite sensoriaus savo šešėliu. b) Nakties režimo nustatymas (4 Lux) dienos metu Šiuo tikslu maždaug 5 sekundėms nuspauskite mygtuką , kol linzėje užges raudonas LED. s – 15 min. 45 Stunden Pastovaus švietimo režimas

1) Pastovaus švietimo įjungimas:

Jungiklį 2 x IŠJUNGTI ir ĮJUNGTI. Žibintas nustatomas 4 valandų valandų pastovaus švietimo režimui (dega raudonas šviesos diodas (LED)). Po šio laiko tarpo jis automatiškai persijungia į sensorinį režimą (raudonas šviesos diodas (LED) išsijungia).

2) Išjungti pastovaus švietimo režimą

Jungiklį 1 x IŠJUNGTI ir ĮJUNGTI. Žibintas išsijungia arba persijungia į sensorinį režimą. 2 x2 išjungti/įjungti x aus/an valandos 4 4Stunden

(Gamyklos nustatymas: apie 5 sek.) 5 sek – 15 min. Pageidaujama švietimo trukmė gali būti nustatoma nuo maždaug 5 sek. iki maks. 15 min. a) Nustatymas sekundžių tikslumu - Nuspauskite mygtuką ir laikykite jį, kol (linzėje) pradės mirkčioti raudonas šviesos diodas (LED). - Atleiskite mygtuką ir palaukite, kol praeis norimas švietimo laikas (LED mirksi). - Vėl paspauskite mygtuką , kol LED išsijungs. Pageidaujamas laikas nustatytas sekundžių tikslumu. - Nustatymo procesas savaime pasibaigs praėjus maksimaliam nustatomam švietimo laikui (15 min.). - Norint nustatyti trumpiausią laiką, reikia 2 x trumpai spustelėti mygtuką . b) Laiko nustatymas minučių tikslumu - Nuspauskite mygtuką ir laikykite jį, kol (linzėje) pradės mirkčioti raudonas šviesos diodas (LED). - Atleiskite mygtuką , paskui nuspauskite mygtuką ir laikykite jį, kol LED išsijungs ir (po 3 sek.) vėl pradės mirkčioti (lėčiau). - Po pageidaujamo mirkčiojimų skaičiaus (kiekvienas LED užsidegimas – 1 min. švietimo) vėl pas-pauskite mygtuką , kol LED išsijungs. Pageidaujamas laikas nustatytas minučių tikslumu. - Nustatymo procesas savaime pasibaigs praėjus maksimaliam mirčiojimų skaičiui (15 kartų = 15 min.). c) Impulsinis režimas Impulsinis režimas skirtas trumpam, maždaug 2 sekundėms, apšvietimo įjungimui. Šiuo tikslu maždaug 5 sekundėms nuspauskite mygtuką , kol linzėje užges raudonas LED. RESET funkcija Visi nustatymai gali bet kada vėl būti atstatyti į gamyklos nustatytas vertes (dienos šviesos režimas 2000 Lux, švietimo trukmė 5 sek.). Svarbu! Jungiklį reikėtų įjungti keliais vienas po kito sekančiais greitais judesiais (kas 0,5 – 1 sek). Svarbu! Švietimo trukmę ir prieblandos lygį nustatinėti tik įmontavus linzę. Prieblandos lygio nustatymas („diena – naktis“) Švietimo trukmės nustatymas Jei tinklo jungiklis įmontuojamas į tinklo įvadą, tuomet be įprastų įjungimo ir išjungimo funkcijų galimos dar ir funkcijos: Norėdami tai padaryti, vienu metu nuspauskite abu mygtukus, kol šviesos diodas (LED) (esantis linzėje) įsijungs ir išsijungs (apie 5 sek.).

Techniniai duomenys IS 3180: Išmatavimai: Galingumas: Prijungimas prie tinklo: Rekomenduojamas montavimo aukštis: Apimties kampas: IS 3360: IS 345: 95 x 95 x 65 mm

• maks. 2000 W, patikrinta VDE (ominė apkrova, pvz., kaitrinės lempos)
• maks. 10 AX, patikrinta VDE (liuminescencinė lempa)
• maks. 900 W (nuosekliai kompensuota)
• maks. 500 W (kompensuota paraleliai, kai C = 45,6 µF
• maks. 600 W (elektroniniai paleidimo įrenginiai, talpuminiai, pvz. energiją taupančios lempos, maks. 8 vienetai 230 – 240 V, 50 Hz

180° horizontaliai 90° vertikaliai Veikimo nuotolis: Pagrindinis nustatymas 1: maks. 4 – 8 m Pagrindinis nustatymas 2: maks. 8 – 20 m Jautrumo pazonių skaičius:: 7 Jungimo segmentai: Prieblandos nustatymas: 2 – 2000 Lux Švietimo trukmė: 5 sek. – 15 min. Pastovus švietimas: įjungiama jungikliu 4 val. Saugos klasė: IP 54 2,5 m 360° horizontaliai 180° vertikaliai

11:08 Uhr Seite 139 Galimi veikimo sutrikimai Naudojimas/priežiūra Sutrikimas Į sensorių neateina įtampa Priežastis ■ Perdegęs saugiklis Neįjungtas jungiklis Linija nutraukta ■ Trumpas sujungimas Pagalba ■ Reikia naujo saugiklio. įjunkite tinklo jungiklį Indikatorium patikrinkite liniją ■ Patikrinkite prijungimus Sensorius neįsijungia ■ Dienos metu nustatytas „nakties“ režimas ■ Perdegusi lemputė ■ Tinklo jungiklis IŠJUNGTAS ■ Saugiklis perdegęs ■ Nustatykite iš naujo ■ Jautrumo zona nustatyta neteisingai ■ LED mirksi 1 x sek., sensorius nustatymo režime Sensorius neišsijungia

Sensorius įsijungia nepageidaujamu metu ■ Patikrinkite jautrumo zoną ir, jei reikia, iš naujo sureguliuokite ar nustatykite kitą Prijungtas žibintas yra sensori- ■ Pakeiskite ar nustatykite kitą aus jautrumo zonoje ir dėl temjautrumo zoną peratūros kitimo vėl įsijungia Sensorius yra pastovaus švie- ■ Išjunkite pastovaus švietimo timo režime (LED įjungtas) režimą Prijungtas žibintas yra jautru- ■ Nustatykite kitą zoną, padimo zonoje dinkite atstumą Jautrumo zonoje juda gyvūnai ■ Nustatykite kitą zoną ■ Jautrumo zonos ribose vėjas linguoja medžius ir krūmus ■ Užfiksuojami gatve važiuojantys automobiliai ■ Ant linzės krinta saulės šviesa ■ Staigūs temperatūros pokyčiai dėl oro sąlygų (vėjo, lietaus, sniego) arba ventiliatorių ar atvirų langų skleidžiamo oro ■ Skirtinga aplinkos temperatūra ■ Prijungtas per didelis krūvis ■ Nustatykite kitą jautrumo zoną ■ Nustatykite kitą zoną ■ Tvirtindami sensorių jį pridenkite arba nustatykite kitą jautrumo zoną ■ Pakeiskite jautrumo zoną, pakeiskite montavimo vietą gūsiams, sningant, lyjant, krušos metu prietaisas gali įsijungti nepageidaujamu metu, nes staigių temperatūros pokyčių neįmanoma atskirti nuo šilumos šaltinių. Apneštą purvo sluoksniu linzę galima nuvalyti drėgnu audeklu (nenaudoti jokių valiklių!). Atitikties deklaracija Gaminys atitinka žemos įtampos direktyvą 73/23/EEB ir elektromagnetinio suderinamumo direktyvą 89/336/EEB. Veikimo garantija Šis „STEINEL“ gaminys pagal galiojančias nuostatas buvo ypač kruopščiai pagamintas, patikrintas jo veikimas ir saugumas, o po to patikrintas atrankinio bandymo metu. „STEINEL“ suteikia prietaisui garantiją. Garantinis laikotarpis – 36 mėnesiai. Jis prasideda nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime gedimus, atsiradusius dėl medžiagų ar gamybos defektų. Garantija pritaikoma mūsų nuožiūra suremontuojant ar pakeičiant sugedusias detales. Garantija netaikoma susidėvinčioms detalėms bei gedimams ir defektams, atsiradusiems dėl neteisingo naudojimo arba neteisingos techninės priežiūros. Kitiems daiktams padaryta žala neatlyginama. Garantija taikoma tik tokiu atveju, jei neišardytas prietaisas kartu su trumpu gedimų aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudas) tinkamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą. Remonto paslaugos: Pasibaigus garantiniam laikotarpiui arba atsiradus gedimams, kuriems netaikoma garantija, prietaisą remontuoja mūsų gamyklos servisas. Prašom gerai supakuotą produktą atsiųsti į artimiausią servisą. ■ Užsklandų pagalba tiksliai nustatykite jautrumo zoną ■ Sumažinkite krūvį arba naudokite kontaktorių

Sensoriaus veikimo nuotolis pakito LED greitai mirksi (apie 5 x per sekundę) ■ Mygtuką paspauskite 1 x ■ Jautrumo zonoje fiksuojamas nuolatinis judesys

■ Pakeiskite lemputę ■ Įjunkite jungiklį ■ Reikia naujo saugiklio arba patikrinti prijungimą ■ Nustatyti iš naujo Infraraudonųjų spindulių sensorius naudojamas automatiniam šviesos įjungimui. Prietaisas netinka specialioms signalizacijos įrangoms, apsaugančioms nuo įsilaužimų, nes tam trūksta būtinos antisabotažinės apsaugos. Oro sąlygos gali įtakoti judesio sensoriaus veikimą. Esant stipriems vėjo
