KASUTUSJUHEND IS 3180 STEINEL

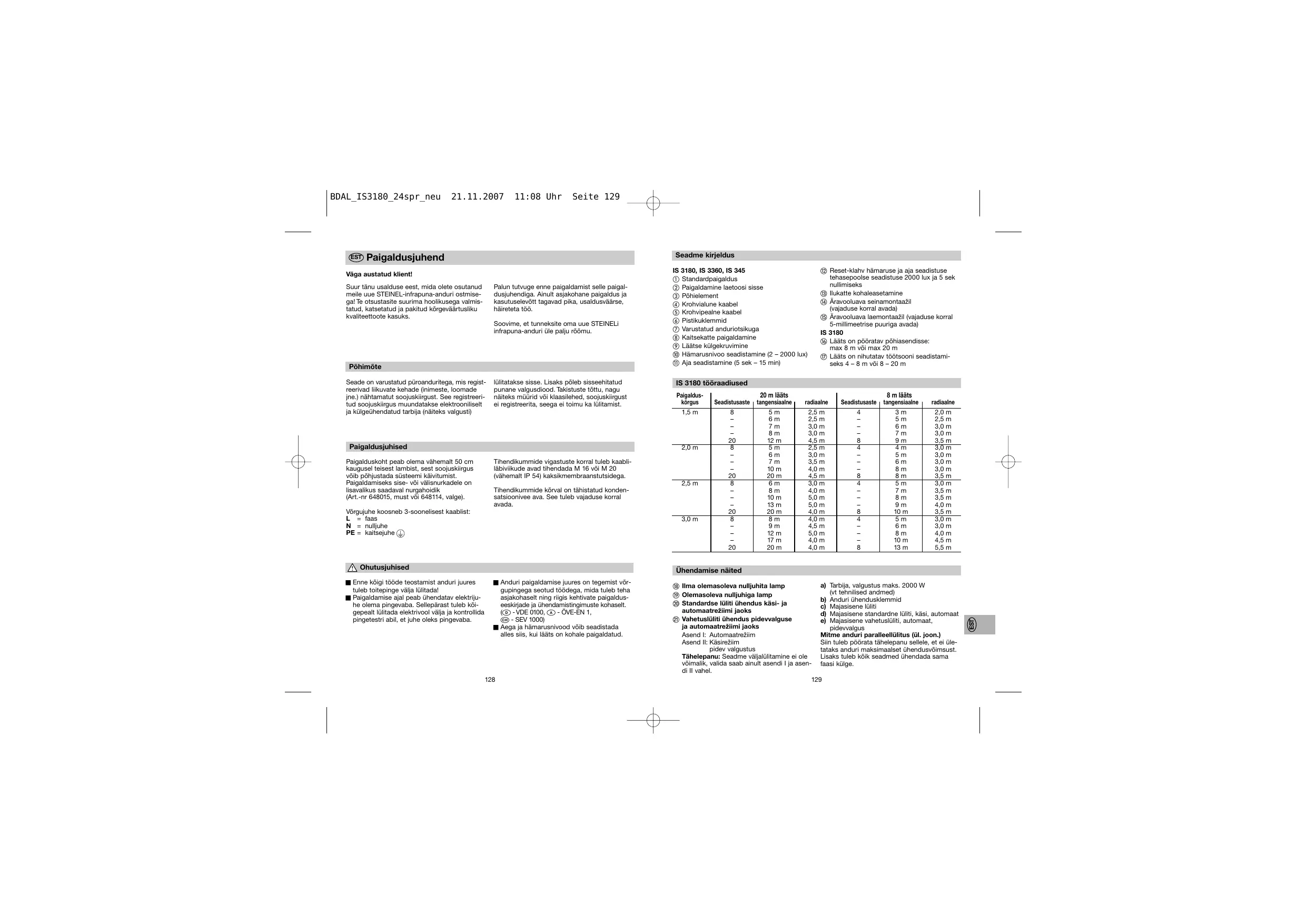

11:08 Uhr Seite 129 Seadme kirjeldus Paigaldusjuhend Väga austatud klient! Suur tänu usalduse eest, mida olete osutanud meile uue STEINEL-infrapuna-anduri ostmisega! Te otsustasite suurima hoolikusega valmistatud, katsetatud ja pakitud kõrgeväärtusliku kvaliteettoote kasuks. Palun tutvuge enne paigaldamist selle paigaldusjuhendiga. Ainult asjakohane paigaldus ja kasutuselevõtt tagavad pika, usaldusväärse, häireteta töö. Soovime, et tunneksite oma uue STEINELi infrapuna-anduri üle palju rõõmu. Põhimõte Seade on varustatud püroanduritega, mis registreerivad liikuvate kehade (inimeste, loomade jne.) nähtamatut soojuskiirgust. See registreeritud soojuskiirgus muundatakse elektrooniliselt ja külgeühendatud tarbija (näiteks valgusti) lülitatakse sisse. Lisaks põleb sisseehitatud punane valgusdiood. Takistuste tõttu, nagu näiteks müürid või klaasilehed, soojuskiirgust ei registreerita, seega ei toimu ka lülitamist. Paigaldusjuhised Paigalduskoht peab olema vähemalt 50 cm kaugusel teisest lambist, sest soojuskiirgus võib põhjustada süsteemi käivitumist. Paigaldamiseks sise- või välisnurkadele on lisavalikus saadaval nurgahoidik (Art.-nr 648015, must või 648114, valge). Paigalduskõrgus 1,5 m 2,0 m 2,5 m Tihendikummide kõrval on tähistatud kondensatsioonivee ava. See tuleb vajaduse korral avada. 3,0 m Ohutusjuhised Reset-klahv hämaruse ja aja seadistuse tehasepoolse seadistuse 2000 lux ja 5 sek nullimiseks Ilukatte kohaleasetamine Äravooluava seinamontaažil (vajaduse korral avada) Äravooluava laemontaažil (vajaduse korral 5-millimeetrise puuriga avada) IS 3180 Lääts on pööratav põhiasendisse: max 8 m või max 20 m Lääts on nihutatav töötsooni seadistamiseks 4 – 8 m või 8 – 20 m IS 3180 tööraadiused Tihendikummide vigastuste korral tuleb kaabliläbiviikude avad tihendada M 16 või M 20 (vähemalt IP 54) kaksikmembraanstutsidega. Võrgujuhe koosneb 3-soonelisest kaablist: L = faas N = nulljuhe PE = kaitsejuhe ■ Enne kõigi tööde teostamist anduri juures tuleb toitepinge välja lülitada! ■ Paigaldamise ajal peab ühendatav elektrijuhe olema pingevaba. Sellepärast tuleb kõigepealt lülitada elektrivool välja ja kontrollida pingetestri abil, et juhe oleks pingevaba. IS 3180, IS 3360, IS 345 Standardpaigaldus Paigaldamine laetoosi sisse Põhielement Krohvialune kaabel Krohvipealne kaabel Pistikuklemmid Varustatud anduriotsikuga Kaitsekatte paigaldamine Läätse külgekruvimine Hämarusnivoo seadistamine (2 – 2000 lux) Aja seadistamine (5 sek – 15 min) 20 m lääts Seadistusaste

10 m 13 m radiaalne 2,0 m 2,5 m 3,0 m 3,0 m 3,5 m 3,0 m 3,0 m 3,0 m 3,0 m 3,5 m 3,0 m 3,5 m 3,5 m 4,0 m 3,5 m 3,0 m 3,0 m 4,0 m 4,5 m 5,5 m Ühendamise näited ■ Anduri paigaldamise juures on tegemist võrgupingega seotud töödega, mida tuleb teha asjakohaselt ning riigis kehtivate paigalduseeskirjade ja ühendamistingimuste kohaselt. (D - VDE 0100, A - ÖVE-EN 1, - SEV 1000) ■ Aega ja hämarusnivood võib seadistada alles siis, kui lääts on kohale paigaldatud.

a) Tarbija, valgustus maks. 2000 W Ilma olemasoleva nulljuhita lamp (vt tehnilised andmed) Olemasoleva nulljuhiga lamp b) Anduri ühendusklemmid Standardse lüliti ühendus käsi- ja c) Majasisene lüliti automaatrežiimi jaoks d) Majasisene standardne lüliti, käsi, automaat 21 Vahetuslüliti ühendus pidevvalguse e) Majasisene vahetuslüliti, automaat, ja automaatrežiimi jaoks pidevvalgus Asend I: Automaatrežiim Mitme anduri paralleellülitus (ül. joon.) Asend II: Käsirežiim Siin tuleb pöörata tähelepanu sellele, et ei ülepidev valgustus tataks anduri maksimaalset ühendusvõimsust. Tähelepanu: Seadme väljalülitamine ei ole Lisaks tuleb kõik seadmed ühendada sama võimalik, valida saab ainult asendi I ja asen- faasi külge. di II vahel.

11:08 Uhr Seite 131 Püsivalgusfunktsioon Pärast seda, kui võrkuühendamine on teostatud, seade suletud ja lääts kohale paigaldatud, võib seadme käiku lasta. Ilukatte taha on peidetud kaks reguleerimisvõimalust. Ühele programmeerimisklahvile vajutamisel läheb andur programmeerimisrežiimi. See tähendab: - Külgeühendatud valgusti lülitub põhimõtteliselt alati välja - Anduri funktsioon on välja lülitatud - Püsipõlemisfunktsioon (kui see on sisse lülitatud) katkestatakse Seadistusi võib muuta ükskõik kui tihti. Viimane väärtus salvestatakse ja see ei kustu ka võrgupinge väljalülitumisel. Juhul, kui võrgujuhtme külge monteeritakse võrgulüliti, siis on lisaks lihtsale sisse- ja väljalülitamisele võimalikud järgmised funktsioonid: 12x xväljas/sees aus/an Tähtis! Aega ja hämarusnivood võib seadis-tada alles siis, kui lääts on kohale paigaldatud. Hämarusnivoo seadistamine (reageerimislävi) a) individuaalse soovväärtuse sisestamine Soovitavate valgusolude juures, mille puhul andur peaks tulevikus valguse süttimise aktiveeri(Tehaseseadistus: ma, tuleb klahvi seni alla vajutada, kuni puPäevavalgusrežiim nane valgusdiood (läätses) vilgub. Sellega an2000 lux) tud väärtus salvestatakse. Tähtis! Seadistamise ajal ei tohi läätse kinni katta ega enda varjuga hämardada. 2 – 2000 lux b) Öörežiimi seadistamine (4 lux) päeval Hoidke lülitit u 5 sekundit alla vajutatult kuni Anduri soovitavat reageerimisläve saab punane valgusdiood läätses enam ei vilgu. astmeteta seadistada vahemikus ca 2 lux kuni 2000 lux. 54sek – 15 min Stunden 22x xväljas/sees aus/an 4 tundi 4 Stunden Aja seadmine (viivitusega väljalülitumine) (Tehaseseadistus: ca 5 sek.) 5 sek – 15 min Lambi soovitavat põlemisaja kestvust saab seadistada astmeteta vahemikus ca 5 sek kuni max 15 min. a) Aja seadistamine sekundise täpsusega - Hoidke klahvi alla vajutatult kuni punane valgusdiood (läätses) vilgub. - Laske klahv lahti ja oodake soovitud valgustusaeg (valgusdiood) vilgub. - Vajutage uuesti klahvi , kuni valgusdiood kustub. Sellega on soovitud aeg salvestatud sekundilise täpsusega. - Protsess lõpetatakse maksimaalse seadistatava aja (15 min) möödudes automaatselt. - Lühima aja sisestamiseks tuleb vajutada lülitit 2 x järjest lühidalt. b) Aja seadistamine minutise täpsusega - Hoidke klahvi alla vajutatult, kuni punane valgusdiood (läätses) vilgub. - Laske klahv lahti, seejärel hoidke klahvi nii kaua all, kuni valgusdiood välja lülitub ja (3 sek järel) uuesti vilkuma hakkab (aeglasemalt). - Vajutage soovitud arvu vilkumistsüklite järel (valgusdioodi iga süttimine vastab 1 min valgustusajale) uuesti klahvi , kuni valgusdiood kustub. Sellega on soovitud aeg salvestatud minutilise täpsusega. - Protsess lõpetatakse maksimaalse vilkumistsüklite arvu (15 korda = 15 min) möödudes automaatselt. c) Impulssfunktsioon Impulssfunktsiooni abil lülitatakse väljund 2 sekundiks sisse (nt trepikoja automaadi jaoks). Selleks hoidke lülitit u 5 sek alla vajutatult kuni punane valgusdiood läätses enam ei vilgu. Reset-funktsioon Kõik seadistused on võimalik iga hetk viia tagasi tarnimisolekusse (päevavalguskasutus 2000 Luxi, valgustusaeg 5 sek.). Selleks tuleb hoida mõlemat klahvi allavajutatuna, kuni valgusdiood (läätse sees) on lülitunud sisse ja uuesti välja (ca 5 sek.).

Tähtis! Mitmekordne lülitile vajutamine peab toimuma kiiresti üksteise järel (vahemikus 0,5 – 1 sek). Andurirežiim

1) Lülitage valgus sisse

(kui valgusti on VÄLJA LÜLITATUD): Lüliti 1 x VÄLJAS ja SEES. Valgusti jääb seadistatud ajaks sisselülitatuks.

2) Lülitage valgus välja

(kui valgusti on SISSE LÜLITATUD): Lüliti 1 x VÄLJAS ja SEES. Valgusti lülitub välja või ümber andurirežiimi. Pidevvalgustusrežiim

1) Lülitage pidev valgustus sisse:

Lüliti 2 x VÄLJAS ja SEES. Valgusti lülitatakse 4 tunniks püsivalgusrežiimi (läätse taga asuv punane valgusdiood põleb). Seejärel lülitub see automaatselt uuesti jälle ümber andurirežiimi (punane valgusdiood väljas).

2) Püsivalguse väljalülitamine:

Lüliti 1 x VÄLJAS ja SEES. Valgusti lülitub välja või ümber andurirežiimi. Tehnilised andmed IS 3180: Mõõtmed: Võimsus: Võrguühendus: soov. paigalduskõrgus: Vaatenurk: Töötsoonid: Põhiseadistus 1: Põhiseadistus 2: Mõõtepinnad: Lülitustsoonid: Hämarusnivoo seadistamine: Aja seadistamine: Püsivalgus: Kaitseliik: IS 3360: IS 345: (P x L x K) 95 x 95 x 65 mm

• max 2000 W, VDE sertifitseeritud (oomiline koormus, nt hõõglamp)
• max. 600 W (EVG, kapatsitiivne, nt säästupirnid, maks. 8 tk 230 – 240 V, 50 Hz 2,5 m 180° horisontaalsuunas 360° hrisontaalsuunas 12 x 4 m radiaalsuunas 90° vertikaalsuunas 180° vertikaalsuunas 20 x 4 m tangentsiaalsuunas max 20 m ümberringi max 20 x 4 m max 4 – 8 m

11:08 Uhr Seite 133 Häired seadme töös Käitamine/hooldus Rike Anduril puudub pinge Põhjus ■ kaitse on defektne, ei ole sisse lülitatud, elektrijuhe on katkenud ■ lühis Abi ■ uus kaitse, lülitage võrgulüliti sisse, kontrollige juhet pingemõõdiku abil ■ kontrollige ühendusi Andur ei lülitu sisse ■ päevarežiimis, hämarusregulaator on öörežiimil ■ hõõglamp on defektne ■ võrgulüliti on asendis VÄLJAS ■ kaitse on defektne ■ seadistage uuesti ■ töötsoon ei ole seadistatud kindlas suunas ■ valgusdiood vilgub ca 1 x sekundis, andur asub aja seadistamise režiimis Andur ei lülitu välja ■ pidev liikumine töötsoonis ■ lülitatud valgusti asub töötsoonis ja lülitub temperatuuri muutumise tõttu uuesti sisse ■ lülitatud valgusti asub pidevpõlemisrežiimis (valgusdiood põleb) Andur lülitub alati

■ lülitatud valgusti asub töötsoonis ■ töötsoonis liiguvad loomad Andur lülitub soovimata sisse ■ tuul liigutab tööpiirkonnas puid ja põõsaid ■ tänaval liiguvad autod ■ läätsele langev päikesevalgus ■ äkilised ilmastikust tingitud temperatuurimuutused (tuul, vihm, lumi) või ventilaatoritest või avatud akendest tulev õhk ■ vahetage hõõglamp ■ lülitage sisse ■ paigaldage uus kaitse või kontrollige ühendust ■ justeerige uuesti ■ Vajutage lülitit Infrapuna-andur sobib kasutamiseks valguse automaatsel lülitamisel. Seade ei sobi kasutamiseks spetsiaalsetes sissemurdmisvastastes alarmseadmetes, sest tal puudub selleks nõutav sabotaažikaitse. Ilmastikutingimused võivad mõjutada liikumisanduri tööd. Tugevate tuule- puhangute, lume, vihma ja rahe korral võib esineda ekslikke sisselülitumisi, sest äkiliste temperatuurimuutuste ja soojusallikate eristamine ei ole võimalik. Mõõteläätse võib selle mustumise korral puhastada niiske lapiga (ilma puhastusvahenditeta). Vastavusdeklarstsioon Toode vastab madalpingedirektiivile 73/23/EMÜ ja elektromagnetilise ühilduvuse direktiivile 89/336/EMÜ.

Funktsiooni garantii ■ kontrollige tsooni, vajadusel justeerige uuesti või katke kinni ■ muutke tsooni või katke kinni ■ desaktiveerige pidevvalgusrežiim ■ seadistage tsoon ümber või katke kinni, suurendage distantsi ■ seadistage tsoon ümber või katke kinni ■ seadistage tsoon ümber ■ seadistage tsoon ümber ■ kaitske andurit või seadistage tsoon ümber ■ muutke tsooni, muutke paigalduskohta ■ ümbritsev temperatuur on muutunud ■ seadistage mõõteala täpselt, kasutades selleks kattekesti Valgusdiood vilgub kiiresti (ca 5 x sekundis) ■ järgi on ühendatud liiga suur koormus ■ vähendage koormust või kasutage kaitsmeid Garantii säilib ainult juhul, kui lahtivõtmata seade hästi pakitult koos lühikese veakirjeldusega, kassatekiga vôi arvega (ostukuupäev ja kaupleja tempel) vastavasse teeninduskohta saadetakse. Remonditööde teenus: Pärast garantiiaja möödumist või puuduste korral, mille kohta garantii ei kehti, remondib seadme meie tehase teeninduspunkt. Palun saatke toode korralikult pakituna lähimasse teeninduspunkti. EST Anduri tööraadiuse muutmine See STEINELi toode on valmistatud suurima hoolega, kontrollitud töökindluse ja ohutuse osas kehtivate eeskirjade järgi ning seejärel läbinud pistelise kontrolli. STEINEL annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36 kuud ja see algab tarbijale toote ostmise päevast. Me kõrvaldame puudused, mis on põhjustatud materjali- või tootmisvigadest. Garantii teostatakse vastavalt meie valikule kas vigaste detailide remontimise või väljavahetamise teel. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või hoolduse tagajärjel. Seda ületavad jätkukahjud võõraste esemete suhtes on välistatud.
