| 製品タイプ | ピストンはんだ付けロボット |
| ブランド | Weller |
| モデル | WTBR 1000 |
| 寸法 (長さ x 幅 x 高さ) | 1100 x 900 x 950 mm |
| 重量 | 205 kg |
| 電源 | 200-230 V / 50-60 Hz または 100-120 V / 50-60 Hz |
| 最大消費電力 | 1500 W |
| 作業範囲 | 390 (2 x 195) x 205 x 100 mm |
| 軸ストローク (X/Y/Z/T) | 400 mm, 300 mm, 100 mm, 270° |
| はんだごて | HER 120, 120 W, 温度範囲 50-450 °C |
| 空気圧モジュールストローク | 50 mm (はんだごて), 30 mm (ワイヤ送り) |
| 空気圧モジュール傾斜角 | -30° から +30° |
| はんだ線径 | 0.5 - 1.5 mm |
| ワイヤ送り速度 | 0 - 24 mm/s |
| 必要な圧縮空気圧 | 5.5 - 8 bar, 乾燥、オイルフリー |
| メンテナンス間隔 (毎日) | チップの摩耗を確認、ステーションとトレイを清掃 |
| メンテナンス間隔 (毎週) | ワイヤガイドホースを清掃し、必要に応じて交換 |
| メンテナンス間隔 (3か月ごと) | チップ温度を確認、発熱体を交換、送りシステムを点検 |
| メンテナンス間隔 (500-1000時間ごと) | 軸にナトリウム石けんグリースを塗布 |
| 主な安全注意事項 | 介入前には電源を切り、湿気のある場所では使用しないでください。火傷や感電の危険があります。 |
| 交換部品 | Weller純正部品のみを使用してください。 |
| 保証 | 納品後12か月、ただし不適切な使用を除く |
| 規格 | CE, 指令2006/42/ECおよび2014/30/EUに準拠 |
よくある質問 - WTBR 1000 Weller
ユーザーの質問 WTBR 1000 Weller
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード 溶接機 無料でPDF形式で！マニュアルを見つける WTBR 1000 - Weller 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 WTBR 1000 ブランド Weller.

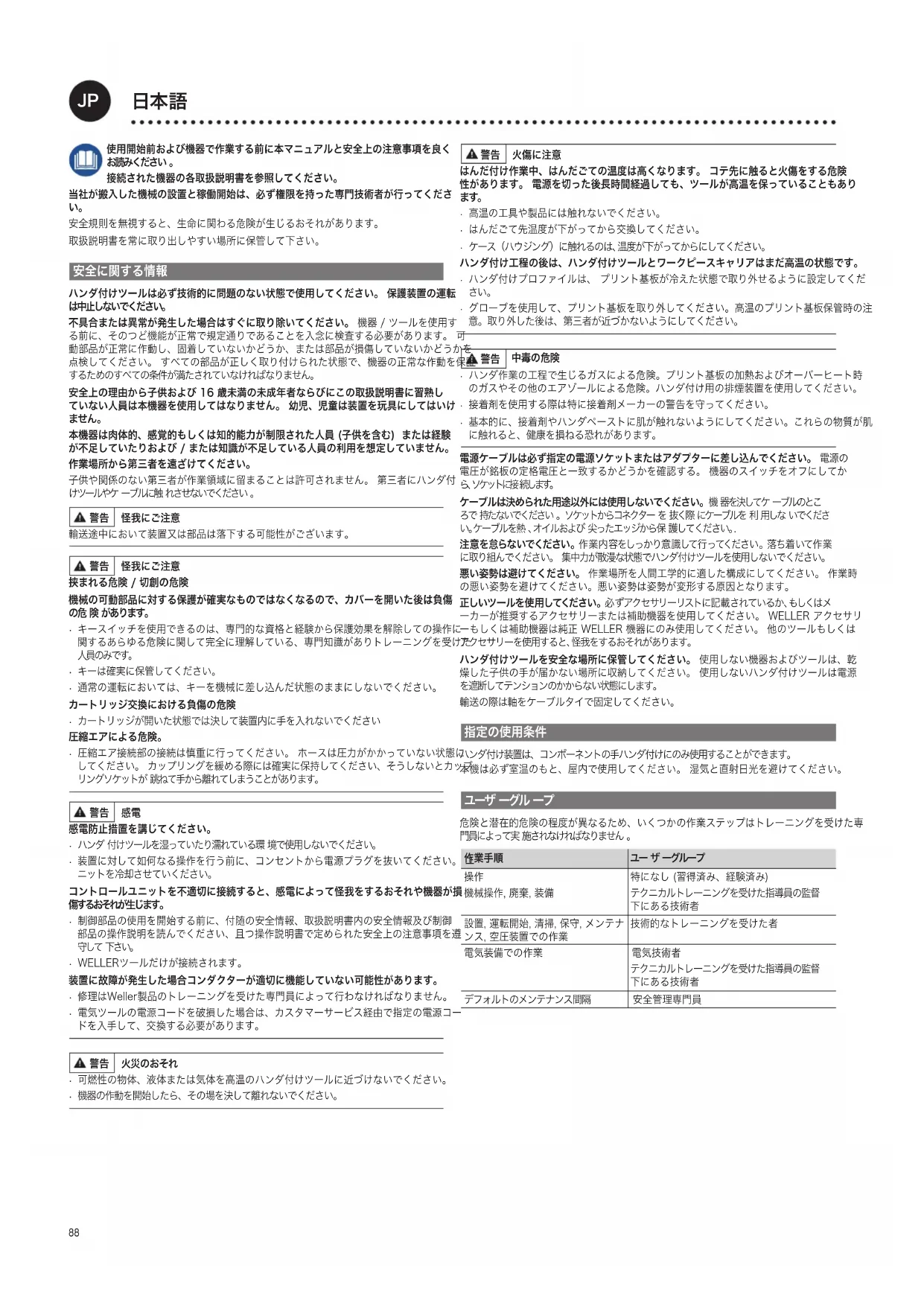

使用説明書 WTBR 1000 Weller
OPERATING
INSTRUCTION
VIDEO
FAQ
使用開始前および機器で作業する前に本マニュアルと安全上の注意事項を良くお読みください。
接続された機器の各取扱説明書を参照してください。
当社が搬入した機械の設置と稼働開始は、必ず権限を持った専門技術者が行ってください。
安全規則を無視すると、生命に関わる危険が生じるおそれがあります。
取扱説明書を常に取り出しやすい場所に保管して下さい。
安全に関する情報
ハンダ付けツールは必ず技術的に問題のない状態で使用してください。保護装置の運転は中止しないでください。
不具合または異常が発生した場合はすぐに取り除いてください。機器/ツールを使用する前に、そのつど機能が正常で規定通りであることを入念に検査する必要があります。自動部品が正常に作動し、固着していないかどうか、または部品が損傷していないかどうか点検してください。すべての部品が正しく取り付けられた状態で、機器の正常な作動をするためのすべての条件が満たされていなければなりません。
安全上の理由から子供および16歳未満の未成年者ならびにこの取扱説明書に習熟していない人員は本機器を使用してはなりません。幼児、児童は装置を玩具にしてはいけません。
本機器は肉体的、感覚的もしくは知的能力が制限された人員（子供を含む）または経験が不足していたりおよび／または知識が不足している人員の利用を想定していません。作業場所から第三者を遠ざけてください。
子供や関係のない第三者が作業領域に留まることは許可されません。第三者にハンダ付けツールやケーブルに触れさせないでください。
警告 怪我にご注意
輸送途中において装置又は部品は落下する可能性がございます。
警告 怪我にご注意
挟まれる危険 / 切創の危険
機械の可動部品に対する保護が確実なものではなくなるので、カバーを開いた後は負傷の危険があります。
・キースイッチを使用できるのは、専門的な資格と経験から保護効果を解除しての操作に関するあらゆる危険に関して完全に理解している、専門知識がありトレーニングを受け
人員のみです。
・キーは確実に保管してください。
通常の運転においては、キーを機械に差し込んだ状態のままにしないでください。
カートリッジ交換における負傷の危険
カートリッジが開いた状態では決して装置内に手を入れないでください
圧縮エアによる危険。
・圧縮エア接続部の接続は慎重に行ってください。ホースは圧力がかかっていない状態にインダ付け装置は、コンポーネントの手ハンダ付けにのみ使用することができます。 してください。カップリングを緩める際には確実に保持してください、そうしないとカップ機は必ず室温のもと、屋内で使用してください。湿気と直射日光を避けてください。 リングソケットが跳ねて手から離れてしまうことがあります。
警告 感電
感電防止措置を講じてください。
ハンダ 付けツールを湿っていたり濡れている環境で使用しないでください。
装置に対して如何なる操作を行う前に、コンセントから電源プラグを抜いてください。ニットを冷却させていください。
コントロールユニットを不適切に接続すると、感電によって怪我をするおそれや機器が損傷するおそれが生じます。
制御部品の使用を開始する前に、付随の安全情報、取扱説明書内の安全情報及び制御部品の操作説明を読んでください、且つ操作説明書で定められた安全上の注意事項を遵守して下さい。
WELLERツールだけが接続されます。
装置に故障が発生した場合コンダクターが適切に機能していない可能性があります。
修理はWeller製品のトレーニングを受けた専門員によって行わなければなりません。
電気ツールの電源コードを破損した場合は、カスタマーサーピス経由で指定の電源コードを入手して、交換する必要があります。
警告 火災のおそれ
・可燃性の物体、液体または気体を高温のハンダ付けツールに近づけないでください。
・機器の作動を開始したら、その場を決して離れないでください。
警告 火傷に注意
はんだ付け作業中、はんだごての温度は高くなります。コテ先に触ると火傷をする危険性があります。電源を切った後長時間経過しても、ツールが高温を保っていることもあります。
高温の工具や製品には触れないでください。
はんだごて先温度が下がってから交換してください。
ケース（ハウジング）に触れるのは、温度が下がってからにしてください。
ハンダ付け工程の後は、ハンダ付けツールとワークピースキャリアはまだ高温の状態です。
ハンダ付けプロファイルは、プリント基板が冷えた状態で取り外せるように設定してください。
グローブを使用して、プリント基板を取り外してください。高温のプリント基板保管時の注意。取り外した後は、第三者が近づかないようにしてください。
▲警告 | 中毒の危険
ハンダ作業の工程で生じるガスによる危険。プリント基板の加熱およびオーバーヒート時のガスやその他のエアゾールによる危険。ハンダ付け用の排煙装置を使用してください。 接着剤を使用する際は特に接着剤メーカーの警告を守ってください。
基本的に、接着剤やハンダペーストに肌が触れないようにしてください。これらの物質が肌に触れると、健康を損ねる恐れがあります。
電源ケーブルは必ず指定の電源ソケットまたはアダプターに差し込んでください。電源の電圧が鉛板の定格電圧と一致するかどうかを確認する。機器のスイッチをオフにしてから、ソケットに接続します。
ケーブルは決められた用途以外には使用しないでください。機器を決してケーブルのところで持たないでください。ソケットからコネクターを抜く際にケーブルを利用しないでください。ケーブルを熱、オイルおよび尖ったエッジから保護してください。
注意を怠らないでください。作業内容をしっかり意識して行ってください。落ち着いて作業に取り組んでください。集中力が散浸な状態でハンダ付けツールを使用しないでください。
悪い姿勢は避けてください。作業場所を人間工学的に適した構成にしてください。作業時の悪い姿勢を避けてください。悪い姿勢は姿勢が変形する原因となります。
正しいツールを使用してください。必ずアクセサリーリストに記載されているか、もしくはメーカーが推奨するアクセサリーまたは補助機器を使用してください。WELLER アクセサリーもしくは補助機器は純正 WELLER 機器にのみ使用してください。他のツールもしくは少数アクセサリーを使用すると、怪我をするおそれがあります。
ハンダ付けツールを安全な場所に保管してください。使用しない機器およびツールは、乾燥した子供の手が届かない場所に収納してください。使用しないハンダ付けツールは電源を遮断してテンションのかからない状態にします。
輸送の際は軸をケーブルタイで固定してください。
指定の使用条件
ヘンダ付け装置は、コンポーネントの手ハンダ付けにのみ使用することができます。 本機は必ず室温のもと、屋内で使用してください。湿気と直射日光を避けてください。
ユーザーグループ
危険と潜在的危険の程度が異なるため、いくつかの作業ステップはトレーニングを受けた専門員によって実施されなければなりません。
| 作業手順 | ユーザーグループ |
| 操作機械操作,廃棄,装備 | 特になし(習得済み、経験済み)テクニカルトレーニングを受けた指導員の監督下にある技術者 |
| 設置,運転開始,清掃,保守,メンテナンス,空圧装置での作業 | 技術的なトレーニングを受けた者 |
| 電気装備での作業 | 電気技術者テクニカルトレーニングを受けた指導員の監督下にある技術者 |
| デフォルトのメンテナンス間隔 | 安全管理専門員 |

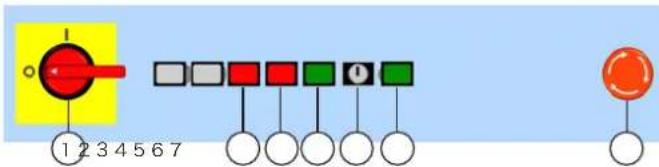

操作エレメント
① ON / OFF
② Fault
③ Stop
④ Start 現在ロードされている Wincontrol プログラムのプロセスをスタート。加工が操作インターフェースにより終了されていない場合、停止の後機械は停止された動作を正確にそれが中断された位置において再スタートさせます。
⑤ キースイッチ
キースイッチにより調整のため保護扉スイッチをブリッジすることができます
⑥ Power 軸制御の出力および制御電圧をオンにします。
⑦ 非常オフ すべての機能を中止します、エラーステータスはソフトウェアでチェック可能な状態に維持されます。
保守及びメンテナンス
警告
装置に対して如何なる操作を行う前に、コンセントから電源プラグを抜いてください。ユニットを冷却させていください。
每日
| コテ先 | 摩耗を点検します必要に応じて交換します |
| 清掃ステーション | ブラシを叩きます受け容器を空にします |
| ハンダワイヤガイドチューブ摩耗を点検します必要に応じて交換します | |
每週
| ハンダ ワイヤガイドチューブ 清掃する必要に応じて交換します |
3 箇月ごと
| コテ先 | 温度を点検します |
| ヒーターエレメント | 必要に応じて交換します |
| 溶接ワイヤー供給システム | 駆動ホイールの摩耗や圧痕あるいは駆動シャフトの目視点検 |
| ドライブ | ハンダリミットスイッチのスイッチングポイントを点検します |
軸
| 500 - 1000 稼働時間ごと | 軸を潤滑します(工場出荷時に DIN 510502 準拠ナトリウムソープグリス GP00/000F-20 を塗布2) |
| 100 - 200 稼働時間ごと | オイルを使用している場合は、追加潤滑します。 |
| 稼働時間は WinControl に表示させることができます。 | |
接続されているすべてのケーブルとホースを定期的に点検してください。不具合のある電動工具は使用しないでください。
本説明書に説明されていない修理および作業は、必ず資格のある専門要員が行うものとします。
オリジナル交換部品だけを使用してください。
保証規定証
装置が引き渡されてから一年以上となる場合、購入者はツールの物理的欠陥で損害賠償を請求してはならない。この規定は購入者の§§ 478, 479 BGB (ドイツ連邦法律広報)による損害賠償請求に適用しません。
使用される前に、用語「保証」を使用して書面で品質又は耐久性保証を提供することを除き、我々は我々が提供した保証によって引き起こされる損害賠償に対しての一切の責任を負いません。
不適切な使用又は許認かない者の装置改造によって引き起こされる装置の破損については、一切の保証は全て無効になります。
更に多くの情報が必要な場合は弊社ホームページをご覧ください www.weller-tools.com.
仕様諸元

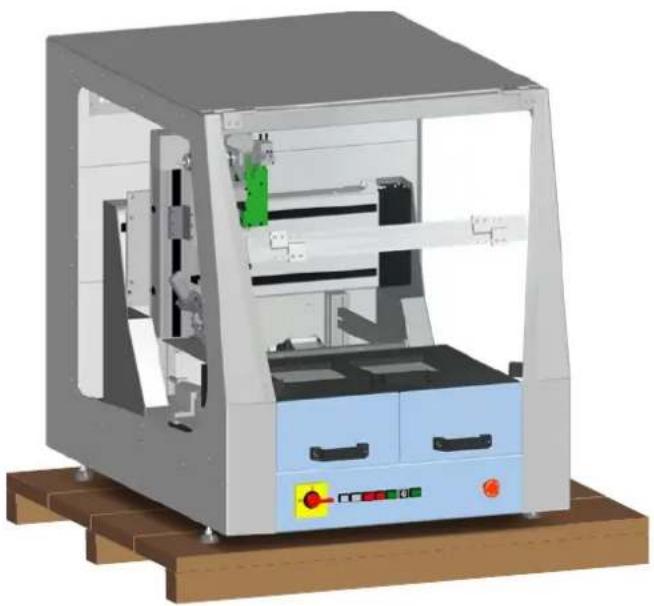

| 手ハンダ付けロボット | WTBR-1000 | |
| 寸法 L × W × H | (mm)(inch) | 1100 × 900 × 950 |
| 重量 | (kg) | 205 |
| 主電源電圧 | (V /Hz) | 200-230 / 50-60100-120 / 50-60 |
| 電力消費量 | (W) | 最大。1500 |
| 圧縮空気接続口圧縮空気(オイルフリー、ドライ) | bar | 5,5 - 8 |
| 作業領域 | (mm)(inch) | 390(2×195)×205×100 |
| 移動領域 | (mm) | 軸:x: 400y: 300z: 100t: 270° |
| ハンダゴテ | HER 120 | |
| 電力消費量 | (W) | 120 |
| 温度範囲 | (°C) | 50 - 450 |
| ストローク 空圧モジュール | (mm) | 50 |
| 設定角度 | -30° - +30° | |
| 溶接ワイヤー供給システム | ||
| ハンダワイヤ径 | (mm) | 0,5 - 1,5 |
| 速度 | (mm/s) | 0 - 24 |
| 電力消費量 | (W) | 1,7 |
| プラネタリーギア減速 | 1:166 | |
| ストローク 空圧モジュール | (mm) | 30 |
| 設定角度 | -30° - +30° | |
記載の技術、仕様情報は予告なく変更になることがございます。
シンボル
注意！/警告！
警告！火傷に注意！
手の怪我に注意
切創事故に対する警告
取扱説明書をお読み下さい！
装置に対して如何なる操作を行う前には、必ずコンセントから電源プラグを抜いてください。
ESD互換性設計とESD対応ワークステーション
CEマーキング適合
处分·廢棄
電動工具を家庭系廃棄物と一緒に処分しないで下さい！国内法と廃電気電子機器に関する欧州指令2012/19/EUの規定に従い、単独で耐用年数が切れている電動工具を適切に収集し、且つそれを環境保全リサイクル工場に返却する必要があります。
オリジナルの適合宣言書
手ハンダ付けロボット WTBR-1000
我々はここに以下のとおり宣言する：本明細書に記載された製品は、次のガイドラインに準拠している：
2006/42/EG, 2014/30/EU
