| Toote tüüp | Kolbkeevitusrobot |
| Mark | Weller |
| Mudel | WTBR 1000 |
| Mõõtmed (P x L x K) | 1100 x 900 x 950 mm |
| Kaal | 205 kg |
| Elektrivarustus | 200-230 V / 50-60 Hz või 100-120 V / 50-60 Hz |
| Maksimaalne võimsustarve | 1500 W |
| Tööpiirkond | 390 (2 x 195) x 205 x 100 mm |
| Telgede liikumisulatus (X/Y/Z/T) | 400 mm, 300 mm, 100 mm, 270° |
| Jootekolb | HER 120, 120 W, temperatuurivahemik 50-450 °C |
| Pneumaatilise mooduli käik | 50 mm (jootekolb), 30 mm (traadi etteanne) |
| Pneumaatilise mooduli kaldenurk | -30° kuni +30° |
| Keevitustraadi läbimõõt | 0,5 - 1,5 mm |
| Traadi etteandekiirus | 0 - 24 mm/s |
| Nõutav suruõhu rõhk | 5,5 - 8 bar, kuiv ja õlivaba |
| Hooldusintervallid (iga päev) | Kontrollige otsiku kulumist, puhastage jaam ja alus |
| Hooldusintervallid (iga nädal) | Puhastage ja vajadusel vahetage traadi juhtvoolik |
| Hooldusintervallid (iga 3 kuu järel) | Kontrollige otsiku temperatuuri, vahetage kütteelement, kontrollige etteandesüsteemi |
| Hooldusintervallid (iga 500-1000 töötunni järel) | Määrige telge naatriumseebi määrdega |
| Peamised ohutusjuhised | Enne sekkumist ühendage lahti, ärge kasutage niiskes keskkonnas, põletus- ja elektrilöögioht |
| Varuosad | Kasutage ainult Welleri originaalvaruosi |
| Garantii | 12 kuud pärast tarnet, välja arvatud mittevastava kasutuse korral |
| Standardid | CE, vastab direktiividele 2006/42/EÜ ja 2014/30/EL |
Korduma kippuvad küsimused - WTBR 1000 Weller
Kasutajate küsimused teemal WTBR 1000 Weller
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Keevitusmasin PDF-formaadis tasuta! Leidke oma juhend WTBR 1000 - Weller ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. WTBR 1000 kaubamärgi Weller.

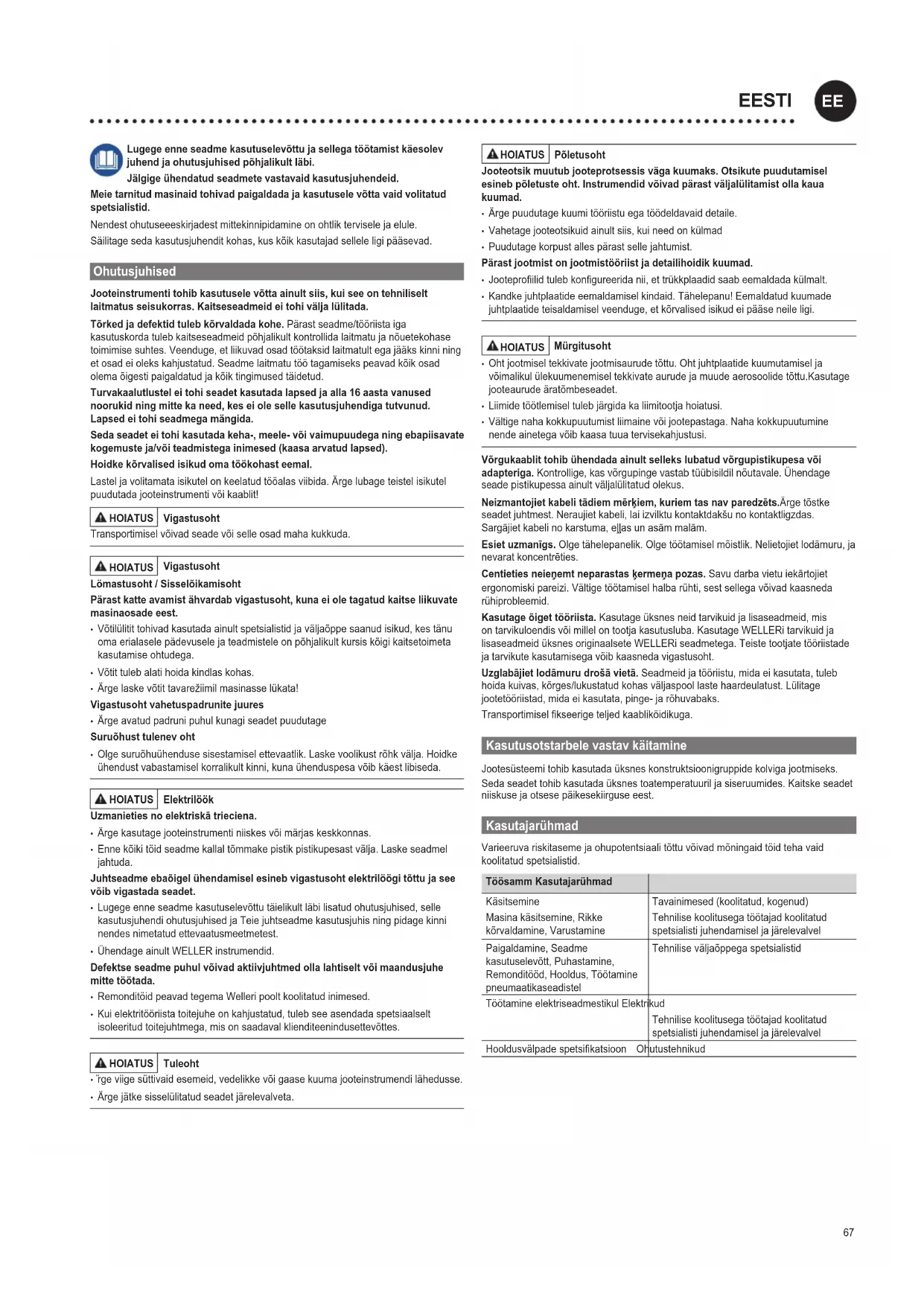

KASUTUSJUHEND WTBR 1000 Weller
EE Algupärase kasutusjuhendi tõlge
Hoiduge elektrilöögist!
Ärge kasutage kaablit selleks mitte ettenähtud eesmärkidel. Orodja nikoli ne prenašajte tako, da ga držite za kabel. Ärge kasutage kaablit pistiku pistikupesast väljatömbamiseks. Kaitske kaablit kuumuse, öli ja teravate servade eest..
Olge tähelepanelikud. Bodite osredotočeni na to, kar delate. Pri delu bodite zbrani. Ärge kasutage jooteinstrumenti, kui te ei ole keskendunud.
Vältige ebanormaalset kehahoiakut. Kujundage oma töökoht ergonoomiliselt õigesti ja vältige töötamisel ebaõiget kehahoiakut. Pazite na pravilno držo pri delu, saj nepravilna drža škoduje zdravju.
Lugege enne seadme kasutuselevõttu ja sellega töötamist käesolev juhend ja ohutusjuhised põhjalikult läbi.
Jälgige ühendatud seadmete vastavaid kasutusjuhendeid.
Meie tarnitud masinaid tohivad paigaldada ja kasutusele võtta vaid volitatud spetsialistid.
Nendest ohutuseeskirjadest mittekinnipidamine on ohtlik tervisele ja elule.
Säilitage seda kasutusjuhendit kohas, kus köik kasutajad sellele ligi pääsevad.
Ohutusjuhised
Jooteinstrumenti tohib kasutusele vötta ainult siis, kui see on tehniliselt laitmatus seisukorras. Kaitseseadmeid ei tohi välja lülitada.
Törked ja defektid tuleb körvaldada kohe. Pärast seadme/tööriista iga kasutuskorda tuleb kaitseseadmeid pöhjalikult kontrollida laitmatu ja nõuetekohase toimimise suhtes. Veenduge, et liikuvad osad töötaksid laitmatult ega jääks kinni ning et osad ei oleks kahjustatud. Seadme laitmatu töö tagamiseks peavad köik osad olema õigesti paigaldatud ja köik tingimused täidetud.
Turvakaalutlustel ei tohi seadet kasutada lapsed ja alla 16 aasta vanused noorukid ning mitte ka need, kes ei ole selle kasutusjuhendiga tutvunud. Lapsed ei tohi seadmega mängida.
Seda seadet ei tohi kasutada keha-, meele- või vaimupuudega ning ebapiisavate kogemuste ja/või teadmistega inimesed (kaasa arvatud lapsed).
Hoidke kõrvalised isikud oma töökohast eemal.
Lastel ja volitamata isikutel on keelatud tööalas viibida. Ärge lubage teistel isikutel puudutada jooteinstrumenti või kaablit!
HOIATUS
Vigastusoht
Transportimisel võivad seade või selle osad maha kukkuda.
HOIATUS
Vigastusoht
Pärast katte avamist ähvardab vigastusoht, kuna ei ole tagatud kaitse liikuvate masinaosade eest.
- Võtilülitit tohivad kasutada ainult spetsialistid ja väljaõppe saanud isikud, kes tänu oma erialasele pädevusele ja teadmistele on põhjalikult kursis kõigi kaitsetoimeta kasutamise ohludega.
• Võtit tuleb alati hoida kindlas kohas. - Ärge laske võtit tavarežiimil masinasse lükata!
Vigastusoht vahetuspadrunite juures - Ärge avatud padruni puhul kunagi seadet puudutage
Suruõhust tulenev oht - Olge suruõhuühenduse sisestamisel ettevaatlik. Laske voolikust rõhk välja. Hoidke ühendust vabastamisel korralikult kinni, kuna ühenduspesa võib käest libiseda.
HOIATUS
Elektrilöök
- Ärge kasutage jooteinstrumenti niiskes või märjas keskkonnas.
- Enne köiki töid seadme kallal tömmake pistik pistikupesast välja. Laske seadmel jahtuda.
Juhtseadme ebaöigel ühendamisel esineb vigastusoht elektrilöögi töttu ja see vöib vigastada seadet.
- Lugege enne seadme kasutuselevõttu täielikult läbi lisatud ohutusjuhised, selle kasutusjuhendi ohutusjuhised ja Teie juhtseadme kasutusjuhis ning pidage kinni nendes nimetatud ettevaatusmeetmetest.
- Ühendage ainult WELLER instrumentid.
Defektse seadme puhul võivad aktiivjuhtmed olla lahtiselt või maandusjuhe mitte töötada.
- Remonditöid peavad tegema Welleri poolt koolitatud inimesed.
- Kui elektritööriista toitejuhe on kahjustatud, tuleb see asendada spetsiaalselt isoleeritud toitejuhtmega, mis on saadaval klienditeenindusettevöttes.
HOIATUS
Tuleoht
- "rge viige süttivaid esemeid, vedelikke või gaase kuuma jooteinstrumendi lähedusse.
- Ärge jätke sisselülitatud seadet järelevalveta.
Põletusoht
Jooteotsik muutub jooteprotssis väga kuumaks. Otsikute puudutamisel esineb põletuste oht. Instrumendid võivad pärast väljalülitamist olla kaua kuumad.
- Ärge puudutage kuumi tööriistu ega töödeldavaid detaile.
• Vahetage jooteotsikuid ainult siis, kui need on külmad - Puudutage korpust alles pärast selle jahtumist.
Pärast jootmist on jootmistööriist ja detailihoidik kuumad.
- Jooteprofiilid tuleb konfigureerida nii, et trükkplaadid saab eemaldada külmalt.
- Kandke juhtplaatide eemaldamisel kindaid. Tähelepanu! Eemaldatud kuumade juhtplaatide teisaldamisel veenduge, et körvalised isikud ei pääse neile ligi.
Mürgitusoht
- Oht jootmisel tekkivate jootmisaurude töttu. Oht juhtplaatide kuumutamisel ja võimalikul ülekuumenemisel tekkivate aurude ja muude aerosoolide töttu. Kasutage jooteaurude äratõmbeseadet.
- Liimide töötlemisel tuleb järgida ka liimitootja hoiatusi.
- Vältige naha kokkupuutumist liimaine või jootepastaga. Naha kokkupuutumine nende ainetega võib kaasa tuua tervisekahjustusi.
Võrgukaablit tohib ühendada ainult selleks lubatud võrgupistikupesa või adapteriga. Kontrollige, kas võrgupinge vastab tüübisildil nõutavale. Ühendage seade pistikupessa ainult väljalülitatud olekus.
Neizmantojiet kabeli tädiem mërkiem, kuriem tas nav paredzëts. Ärge tõstke seadet juhtmest. Neraujiet kabeli, lai izvilktu kontaktdakšu no kontaktligzdas. Sargäjiet kabeli no karstuma, ellas un asäm maläm.
Esiet uzmanīgs. Olge tāhelepanelik. Olge töötamisel mõistlik. Nelietojiet lodāmuru, ja nevarat koncentrēties.
Centieties neienemt neparastas kermena pozas. Savu darba vietu iekärtojiet ergonomiski pareizi. Vältige töötamisel halba rühti, sest sellega võivad kaasneda rühiprobleemid.
Kasutage öiget tööriista. Kasutage üksnes neid tarvikuid ja lisaseadmeid, mis on tarvikuloendis vöi millel on tootja kasutusluba. Kasutage WELLERi tarvikuid ja lisaseadmeid üksnes originaalsete WELLERi seadmetega. Teiste tootjate tööriistade ja tarvikute kasutamisega vöib kaasneda vigastusoht.
Uzglabājiet lodāmuru drošā vietā. Seadmeid ja tööriistu, mida ei kasutata, tuleb hoida kuivas, kõrges/lukustatud kohas väljaspool laste haardeulatust. Lūlitage jootetööriistad, mida ei kasutata, pinge- ja rõhuvabaks.
Transportimisel fikseerige teljed kaabliköidikuga.
Kasutusotstarbele vastav käitamine
Jootesüsteemi tohib kasutada üksnes konstruktsioonigruppide kolviga jootmiseks. Seda seadet tohib kasutada üksnes toatemperatuuril ja siseruumides. Kaitske seadet niiskuse ja otsese päikesekirguse eest.
Kasutajarühmad
Varieeruva riskitaseme ja ohupotentsiaali töttu võivad möningaid töid teha vaid koolitatud spetsialistid.
| Töösamm Kasutajarühmad | |
| Käsitsemine | Tavainimesed (koolitatud, kogenud) |
| Masina käsitsemine, Rikke körvaldamine, Varustamine | Tehnilise koolitusega töötajad koolitatud spetsialisti juhendamisel ja järelevalvel |
| Paigaldamine, Seadme kasutuselevött, Puhastamine, Remonditööd, Hooldus, Töötamine pneumaatikaseadistel | Tehnilise väljaöppega spetsialistid |
| Töötamine elektriseadmestikul Elektrikud | Tehnilise koolitusega töötajad koolitatud spetsialisti juhendamisel ja järelevalvel |
| Hooldusvälpade spetsifikatsioon Ohutustehnikud | |
Juhtelemendid

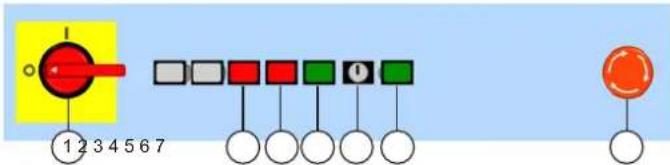

① ON / OFF
② Fault
③ Stop
④ Start
5 Võtilüliti
⑥ Power Teljejuhtimise ja juhtpinge löppastme sisselülitamine.
⑦ Avarii-väljalülitus Köigi funktsioonide katkestamine, veaolek jääb tarkvara abil kontrollitavaks.
Hoodamine ja teenindamine
HOIATUS
Enne köiki töid seadme kallal tömmake pistik pistikupesast välja. Laske seadmel jahtuda.
lga päev
| Jooteotsik kulumise kontrollimine | |
| vajaduse korral väljavahetamine | |
| Puhastussõlm Harjade kloppimine | |
| Kogumisnõu tühjendamine | |
| Jootetraadi juhttoru kulumise | kontrollimine |
| vajaduse korral väljavahetamine | |
Kord nädalas
| Jootetraadi juhttoru puhastamine | vajaduse korral väljavahetamine |
Iga 3 kuu järel
| Jooteotsik Temperatuuri kontrollimine | |
| Kütteelement vajaduse korral väljavahetamine | |
| Jootetraadi etteandesüs- teem | Ajamirataste või ajamivõlli kulumise ja rõhu kontroll välise vaatlusega |
| Ajam Jootmise lõpplüliti lülituspunkti kontrollimine | |
Teljed
| Iga 500-1000 töötunni järel | Telgede määrimine (tehases naatriumseebi rasvaga GP00/000F-20 vastavalt DIN 5105022) |
| Iga 100-200 töötunni järel | Kui vaja, siis tehke järelmäärimine. |
| Töötunde saab kuvada WinControlis. | |
Kontrollige ühendatud juhtmeid ja voolikuid regulaarselt. Kahjustatud elektritööriistad tuleb kohe kasutusest körvaldada.
Laske parandustöid ja töid, mida ei ole selles juhendis kirjeldatud, teha ainult selleks volitatud spetsialistidel.
Kasutage ainult WELLERi originaalvaruosi.
Garantii
Ostja pretensioonid puuduste kohta aeguvad ühe aasta jooksul kauba tarnimisest. See ei kehti ostja nõuetele vastavalt §§ 478, 479 BGB.
Meie antud garantii osas vastutame me ainult siis, kui oleme andnud kirjalikus vormis omaduste ja säilivuse garantii ning garantii on antud, kasutades möistet „Garantii“.
Garantii kaotab kehtivuse mittesihtotstarbelise kasutuse korral ja juhul, kui kvalifitseerimata isikud teevad seadme juures muudatusi.
Lisainfot leiate veebilehel
www.weller-tools.com.
Tehnilised Andmed
| Kolviga jootmise robot | WTBR-1000 | |
| Mõõtmed P x L x K | (mm)(inch) | 1100 x 900 x 950 |
| Kaal | (kg) | 205 |
| Võrgupinge | (V / Hz) | 200-230 / 50-60100-120 / 50-60 |
| Võimsustarve Võimsustarve | (W) | max. 1500 |
| Suruõhu ühenduskuiv ölivaba suruõhk | bar | 5,5 - 8 |
| Tõötsoon | (mm)(inch) | 390(2 x 195) x 205 x 100 |
| Liikumisvahemik | (mm) Teljed: | |
| x: 400y: 300z: 100t: 270° | ||
| Jootekolvid | HER 120 | |
| Võimsustarve Võimsustarve | (W) | 120 |
| Temperatuurivahemik | (°C) | 50 - 450 |
| Käik Pneumaatikamoodul | (mm) 50 | |
| Seadenurk | -30° - +30° | |
| Jootetraadi etteandesüsteem | ||
| Jootetraadi läbimõõt | (mm) 0,5 | - 1,5 |
| Kiirus | (mm /s) 0 | - 24 |
| Võimsustarve Võimsustarve | (W) | 1,7 |
| Planetaarülekande vähendus | 1:166 | |
| Käik Pneumaatikamoodul | (mm) 30 | |
| Seadenurk | -30° - +30° | |
Tootjapoolsed tehnilised muudatused on võimalikud!
Sümbol
Tähelepanu! / Hoiatus!
Hoiatus! Põletusoht!
Käevigastuste hoiatus
Lõikevigastuste hoiatus
Lugege kasutusjuhendit!
Enne seadmel mis tahes tööde läbiviimist tömmake pistik alati pistikupesast välja.
ESD-nõuetele vastav disain ja ESD-nõuetele vastav töökoht
CE-märgis
Jäätmekäitlus
Ärge käidelge kasutuskölmbatuks muutunud elektrilisi tööriistu koos olmejäämetega! Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EU elektri- ja elektroonikaseadmete jäätmete kohta ning direktiivi nõuete kohaldamisele liikmesriikides tuleb kasutuskölmbatuks muutunud elektrilised tööriistad koguda eraldi ning keskkonnasäästlikult korduskasutada või ringlusse võtta.
Originaal-vastavusdeklaratsioon
Kolviga jootmise robot WTBR-1000
Kinnitame, et nimetatud toode vastab järgmiste direktiivide sätetele:
2006/42/EG, 2014/30/EU
Kohaldatud ühtlustatud standardid:
Volitatud koostama tehnilisi andmeid.
Weller Tools GmbH
