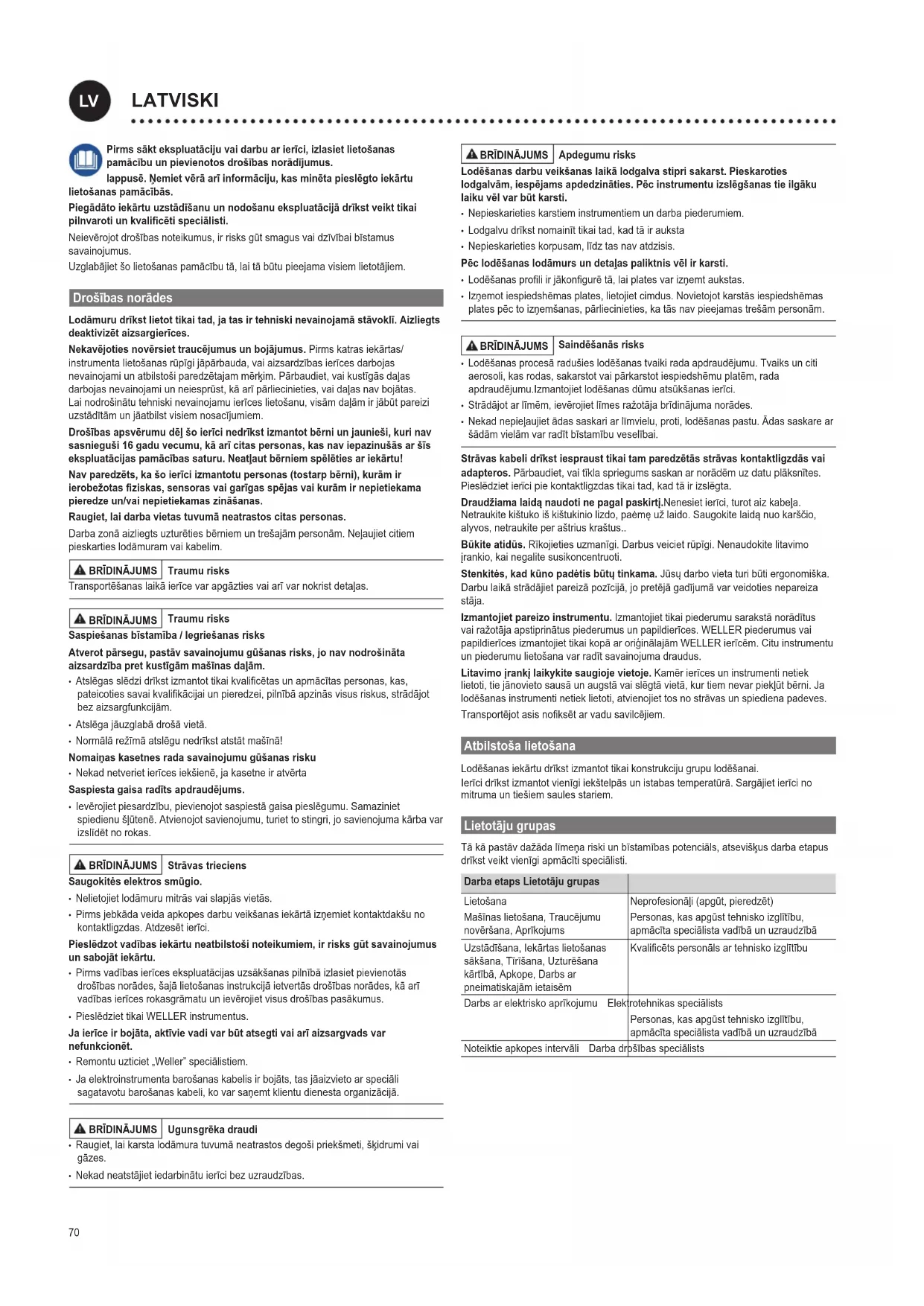

LIETOŠANAS INSTRUKCIJA WTBR 1000 Weller
LV Instrukciju tulkojumam no originālvalodas
Uzmanieties no elektriskā trieciena.
Pirms sākt ekspluatāciju vai darbu ar ierīci, izlasiet lietošanas pamācību un pievienotos drošības norādījumus.
lappusē. Nemiet vērā arī informāciju, kas minēta pieslēgto iekārtu
lietošanas pamācībās.
Piegādāto iekārtu uzstādīšanu un nodošanu ekspluatācijā drīkst veikt tikai pilnvaroti un kvalificēti speciālisti.
Neievērojot drošības noteikumus, ir risks gūt smagus vai dzīvībai bīstamus savainojumus.
Uzglabājiet šo lietošanas pamācību tā, lai tā būtu pieejama visiem lietotājiem.
Drošības norādes
Lodāmuru drīkst lietot tikai tad, ja tas ir tehniski nevainojamā stāvoklī. Aizliegts deaktivizēt aizsargierīces.
Nekavējoties novērsiet traucējumus un bojājumus. Pirms katras iekārtas/ instrumenta lietošanas rūpīgi jāpārbauda, vai aizsardzības ierīces darbojas nevainojami un atbilstoši paredzētajam mērķim. Pārbaudiet, vai kustīgās daļas darbojas nevainojami un neiesprūst, kā arī pārliecinieties, vai daļas nav bojātas. Lai nodrošinātu tehniski nevainojamu ierīces lietošanu, visām daļām ir jābūt pareizi uzstādītām un jāatbilst visiem nosacījumiem.
Drošības apsvērumu dēl šo ierīci nedrīkst izmantot bērni un jaunieši, kuri nav sasnieguši 16 gadu vecumu, kā arī citas personas, kas nav iepazinušās ar šīs ekspluatācijas pamācības saturu. Neatļaut bērniem spēlēties ar iekārtul
Nav paredzēts, ka šo ierīci izmantotu personas (tostarp bērni), kurām ir ierobežotas fiziskas, sensoras vai garīgas spējas vai kurām ir nepietiekama pieredze un/vai nepietiekamas zināšanas.
Raugiet, lai darba vietas tuvumā neatrastos citas personas.
Darba zonā aizliegts uzturēties bērniem un trešajām personām. Neļaujiet citiem pieskarties lodāmuram vai kabelim.
⚠ BRĪDINĀJUMS
Traumu risks
Transportēšanas laikā ierīce var apgāzties vai arī var nokrist detaljas.
⚠ BRĪDINĀJUMS
Traumu risks
Saspiešanas bīstamība / legriešanas risks
Atverot pârsegu, pastāv savainojumu gūšanas risks, jo nav nodrošināta aizsardzība pret kustīgām mašīnas dajām.
- Atslēgas slēdzi drīkst izmantot tikai kvalificētas un apmācītas personas, kas, pateicoties savai kvalifikācijai un pieredzei, pilnībā apzinās visus riskus, strādājot bez aizsargfunkcijām.
- Atslēga jāuzglabā drošā vietā.
- Normālā režīmā atslēgu nedrīkst atstāt mašīnā!
Nomainas kasetnes rada savainojumu gūšanas risku
- Nekad netveriet ierīces iekšienē, ja kasetne ir atvērta
Saspiesta gaisa radīts apdraudējums.
- levērojiet piesardzību, pievienojot saspiestā gaisa pieslēgumu. Samaziniet spiedienu šljūtenē. Atvienojot savienojumu, turiet to stingri, jo savienojuma kārba var izslīdēt no rokas.
⚠ BRĪDINĀJUMS
Strāvas trieciens
- Nelietojiet lodāmuru mitrās vai slapjās vietās.
- Pirms jebkāda veida apkopes darbu veikšanas iekārtā izņemiet kontaktdakšu no kontaktligzdas. Atdzesēt ierīci.
Pieslëdzot vadības iekārtu neatbilstoši noteikumiem, ir risks gūt savainojumus un sabojāt iekārtu.
- Pirms vadības ierīces ekspluatācijas uzsākšanas pilnībā izlasiet pievienotās drošības norādes, šajā lietošanas instrukcijā ietvertās drošības norādes, kā arī vadības ierīces rokasgrāmatu un ievērojiet visus drošības pasākumus.
- Pieslēdziet tikai WELLER instrumentus.
Ja ierīce ir bojāta, aktivie vadi var būt atsegti vai arī aizsargvads var nefunkcionēt.
- Remontu uzticiet „Weller“ speciālistiem.
- Ja elektroinstrumenta barošanas kabelis ir bojāts, tas jāaizvieto ar speciāli sagatavotu barošanas kabeli, ko var saņemt klientu dienesta organizācijā.
⚠ BRĪDINĀJUMS
Ugunsgrēka draudi
- Raugiet, lai karsta lodāmura tuvumā neatrastos degoši priekšmeti, šķidrumi vai gāzes.
- Nekad neatstājiet iedarbinātu ierīci bez uzraudzības.
Lodēšanas darbu veikšanas laikā lodgalva stipri sakarst. Pieskaroties lodgalvām, iespējams apdedzināties. Pēc instrumentu izslēgšanas tie ilgāku laiku vēl var būt karsti.
- Nepieskarieties karstiem instrumentiem un darba piederumiem.
- Lodgalvu drīkst nomainīt tikai tad, kad tā ir auksta
- Nepieskarieties korpusam, līdz tas nav atdzisis.
Pēc lodēšanas lodāmurs un detaljas paliktnis vēl ir karsti.
- Lodēšanas profili ir jäkonfigurē tā, lai plates var izņemt aukstas.
- Izņemot iespiedshēmas plates, lietojiet cimdus. Novietojot karstās iespiedshēmas plates pēc to izņemšanas, pārliecinieties, ka tās nav pieejamas trešām personām.
⚠ BRĪDINĀJUMS
Saindēšanās risks
- Lodēšanas procesā radušies lodēšanas tvaiki rada apdraudējumu. Tvaiks un citi aerosoli, kas rodas, sakarstot vai pārkarstot iespiedshēmu platēm, rada apdraudējumu.lzmantojiet lodēšanas dūmu atsūkšanas ierīci.
- Strādājot ar līmēm, ievērojiet līmes ražotāja brīdinājuma norādes.
- Nekad nepieļaujiet ādas saskari ar līmvielu, proti, lodēšanas pastu. Ādas saskare ar šādām vielām var radīt bīstamību veselībai.
Strāvas kabeli drīkst iespraust tikai tam paredzētās strāvas kontaktligzdās vai adapteros. Pārbaudiet, vai tikla spriegums saskan ar norādēm uz datu plāksnītes. Pieslēdziet ierīci pie kontaktligzdas tikai tad, kad tā ir izslēgta.
Stenkitės, kad kūno padėtis būtų tinkama. Jūsų darbo vieta turi būti ergonomiška. Darbu laikā strādājiet pareizā pozīcijā, jo pretējā gadījumā var veidoties nepareiza stāja.
Izmantojiet pareizo instrumentu. Izmantojiet tikai piederumu sarakstā norādītus vai ražotāja apstiprinātus piederumus un papildierīces. WELLER piederumus vai papildierīces izmantojiet tikai kopā ar originālajām WELLER ierīcēm. Citu instrumentu un piederumu lietošana var radīt savainojuma draudus.
Litavimo įrankį laikykite saugioje vietoje. Kamēr ierīces un instrumenti netiek lietoti, tie jānovieto sausā un augstā vai slēgtā vietā, kur tiem nevar pieklūt bērni. Ja lodēšanas instrumenti netiek lietoti, atvienojiet tos no strāvas un spiediena padeves. Transportējot asis nofiksēt ar vadu savilcējiem.
Atbilstoša lietošana
Lodēšanas iekārtu drīkst izmantot tikai konstrukciju grupu lodēšanai. Ierīci drīkst izmantot vienīgi iekštelpās un istabas temperatūrā. Sargājiet ierīci no mitruma un tiešiem saules stariem.
Lietotāju grupas
Tā kā pastāv dažāda līmeņa riski un bīstamības potenciāls, atsevišķus darba etapus drīkst veikt vienīgi apmācīti speciālisti.
| Darba etaps Lietotāju grupas | |
| LietošanaMašīnas lietošana, Traucējumunovēršana, Aprikojums | Neprofesionāļi (apgūt, pieredzēt)Personas, kas apgūst tehnisko izglītību,apmācīta speciālista vadībā un uzraudzībā |
| Uzstādīšana, lekārtas lietošanasākšana, Tīrīšana, Uzturēšanakārtībā, Apkope, Darbs arpneimatiskajām ietaisēm | Kvalificēts personāls ar tehnisko izglītību |
| Darbs ar elektrisko aprīkojumu Elektrotehnikas speciālistsPersonas, kas apgūst tehnisko izglītību,apmācīta speciālista vadībā un uzraudzībā | |
Noteiktie apkopes intervāli Darba drošības speciālists
Vadības elementi
① ON / OFF
② Fault
③ Stop
④ Start
Tiek säkts šobrid ielädëtäs programmas Wincontrol process. Pēc apturēšanas mašina atsāk apturēto kustību tajā pašā vietā, kur tā tika pārtraukta, ja apstrāde netika pabeigta, izmantojot lietotāja saskarni.
⑤ Atslēgas slēdzis
Ar atslēgas slēdzi regulēšanas nolūkos varat apiet aizsargdurvju slēdzi
⑥ Power Asu vadības gala pakāpes un vadības sprieguma ieslēgšana.
⑦ Avārijas izslēgšana Visu funkciju pārtraukšana; klūdas statuss jāpārbauda, izmantojot programmatūru.
Apkope un kopšana
BRĪDINĀJUMS
Pirms jebkāda veida apkopes darbu veikšanas iekārtā izņemiet kontaktdakšu no kontaktligzdas. Atdzesēt ierīci.
Katru dienu
| Lodgalva Pārbaudīt nodilumu | Nomainīt, ja nepieciešams |
| Tīrīšanas stacija Izdauzīt sukasIztukšot savākšanas tvertni | |
| Lodēšanas stieples vadcaurule | Pārbaudīt nodilumuNomainīt, ja nepieciešams |
| Reizi nedēļā | |
| Lodēšanas stieples vadcaurule | TīrītNomainīt, ja nepieciešams |
| Ik pēc 3 mēnešiem | |
| Lodgalva Pārbaudīt temperatūru | |
| Sildelements Nomainīt, ja nepieciešams | |
| Lodstieples padeves sistēma | Vizuāla dzenošo riteņu vai piedziņas vārpstas nodiluma pārbaude |
| Piedziņa Pārbaudīt lodēšanas beīgu slēdža pārslēgšanas punktu | |
Asis
| Ik pēc 500–1000 darba stundām | E||ot asis (No rūpnīcas ar nātrija ziepju smērvielu GP00/000F-20 saskaņā ar DIN 5105022) |
| Ik pēc 100–200 darba stundām | Ja tiek izmantota e||a, papildus iee||ot. |
| Darba stundas var parādīt WinControl. | |
Regulāri pārbaudiet visus pievienotos kabelus un šlūtenes. Bojātus elektroinstrumentus nekavējoties izņemiet no ekspluatācijas.
Remontu un darbus, kas nav aprakstīti šajā instrukcijā, drīkst veikt tikai kvalificēti speciālisti.
Izmantojiet tikai originālās „WELLER” rezerves dajas.
Garantija
Pircēja prasības kompensēt iekārtas nepilnības ir spēkā gadu pēc iekārtas piegādes. Tas neattiecas uz pircēja pretprasībām atbilstoši Vācijas Civilkodeksa 478.-479. § nosacījumiem.
Saskaņā ar sniegto garantiju mēs esam atbildīgi tikai tad, ja lietošanas vai glabāšanas garantija ir norādīta rakstiski un tekstā lietots jēdziens „Garantija”.
Garantija zaudë spëku, ja ierīce tiek izmantota neatbilstoši norādijumiem un nekvalificētas personas veic ierīces izmainas.
Informāciju skatiet vietnē
www.weller-tools.com.
Tehniskie dati
Lodēšanas robots WTBR-1000
| Izmēri Pl x G x A | (mm)(inch) | 1100 x 900 x 950 |
| Svars (kg) 205 | ||
| Tikla spriegums | (V / Hz) | 200-230 / 50-60100-120 / 50-60 |
| Jauda Barošanas patērīņš | (W) | maks. 1500 |
| Saspiestā gaisa pieslēgums sauss gaiss bez elļas daljīnām | bar | 5,5 - 8 |
| Darbavieta | (mm)(inch) | 390(2 x 195)x205x100 |
| Pārvietošanas diapazons | (mm) | Asis:x: 400y: 300z: 100t: 270° |
| Lodāmurs | HER 120 | |
| Jauda Barošanas patērīņš | (W) | 120 |
| Temperatūras diapazons | (°C) | 50 - 450 |
| Gājiens Pneimatiskais modulis | (mm) | 50 |
| Pielikšanas leņķis | -30° - +30° | |
| Lodstieples padeves sistēma | ||
| Lodēšanas stieples diametrs | (mm) | 0,5 - 1,5 |
| Ātrums | (mm /s) | 0 - 24 |
| Jauda Barošanas patērīņš | (W) | 1,7 |
| Planetārā pārvada redukcija | 1:166 | |
| Gājiens Pneimatiskais modulis | (mm) | 30 |
| Pielikšanas leņķis | -30° - +30° | |
Paturam tiesības veikt tehniskās izmaiņas!
Simboli
Uzmanību! / Brīdinājums!
Brīdinājums! Apdegumu risks!
Brīdinājums par roku traumām
Brīdinājums par grieztām traumām
Izlasiet lietošanas rokasgrāmatu!
Pirms jebkādām darbībām ar ierīci vienmēr izvelciet spraudni no kontaktligzdas.
ESD atbilstīga konstrukcija un ESD atbilstīga darba vieta.
CE markējums
Utilizācija
Neizmetiet elektroiekārtas sadzīves atkritumos! Saskaņā ar Eiropas Direktīvu 2012/19/EU par lietotajām elektroiekārtām, elektronikas iekārtām un tās iekļaušanu valsts likumdošanā lietotās elektroiekārtas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei videi draudzīgā veidā.
Originālā atbilstības deklarācija
Lodēšanas robots WTBR-1000
Mēs deklarējam, ka norādītie produkti atbilst tālāk uzskaitīto regulu noteikumiem.:
2006/42/EG, 2014/30/EU
Pilnvarots izstrādāt tehnisko dokumentāciju.
Weller Tools GmbH
