| 产品类型 | 活塞式焊接机器人 |
| 品牌 | Weller |
| 型号 | WTBR 1000 |
| 尺寸（长 x 宽 x 高） | 1100 x 900 x 950 mm |
| 重量 | 205 kg |
| 电源 | 200-230 V / 50-60 Hz 或 100-120 V / 50-60 Hz |
| 最大吸收功率 | 1500 W |
| 工作区域 | 390 (2 x 195) x 205 x 100 mm |
| 轴行程（X/Y/Z/T） | 400 mm, 300 mm, 100 mm, 270° |
| 焊铁 | HER 120, 120 W, 温度范围 50-450 °C |
| 气动模块行程 | 50 mm（焊铁），30 mm（送丝） |
| 气动模块角度 | -30° 至 +30° |
| 焊丝直径 | 0.5 - 1.5 mm |
| 送丝速度 | 0 - 24 mm/s |
| 所需压缩空气压力 | 5.5 - 8 bar，干燥无油 |
| 维护间隔（每日） | 检查烙铁头磨损，清洁工作站和托盘 |
| 维护间隔（每周） | 清洁并根据需要更换送丝导管 |
| 维护间隔（每3个月） | 检查烙铁头温度，更换加热元件，检查送丝系统 |
| 维护间隔（每500-1000小时） | 用钠皂基润滑脂润滑轴 |
| 主要安全说明 | 维护前拔掉电源，请勿在潮湿环境中使用，有烫伤和触电风险 |
| 备件 | 仅使用Weller原装零件 |
| 保修 | 交货后12个月，除非使用不当 |
| 标准 | CE，符合指令2006/42/EG和2014/30/EU |
常见问题 - WTBR 1000 Weller
用户关于以下问题的提问 WTBR 1000 Weller
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 焊接机 免费PDF格式！查找您的手册 WTBR 1000 - Weller 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 WTBR 1000 品牌 Weller.
用户手册 WTBR 1000 Weller
试运行前和使用该装置前，请通读本说明书及安全注意事项。
请注意所连接装置相应的操作说明。
仅允许由授权专业人员安装和调试我们提供的机床。
如不遵守这些安全规定，则有受伤和致命危险。
将说明放在用户可获取的位置。
安全信息
仅允许在无技术故障的状态下运行焊接工具。禁止停用保护装置。
必须立即排除故障和损坏。每次使用本装置/工具前，必须仔细检查保护装置的功能是否正常且合乎规定。检查活动部件是否正常工作且没有卡住或部件是否损坏。所有部件必须正确安装且满足各项条件，以确保正常运行本装置。
出于安全原因，16岁以下的儿童和青少年以及不了解本操作说明的人员禁止使用本装置。儿童不得玩弄设备。
本装置不适合由身体、感官或精神上有障碍或缺乏经验和/或缺乏知识的人员（包括儿童）使用。
请让其他人员远离您的工位。
儿童和未经许可的人员不得逗留在工作区域内。请勿让其他人员触摸焊接工具或电缆。
警告 小心受伤。
运输途中设备或设备部件可能掉落。
警告 小心受伤。
挤伤风险 / 切伤危险
打开防护罩后有受伤危险，因为无法确保对运动机械部件的防护功能。
钥匙开关仅允许由经过培训的专业人员使用，凭借专业资质和经验他们完全清楚取消防护功能后所面临的各种危险。
必须妥善保管钥匙。
正常运行时不允许将钥匙插入机器!
更换盒子时会有受伤危险
盒子打开时切勿将手探入设备
压缩空气带来危险。
插入压缩空气接口时必须小心。使软管不受压力。松开时应固定好连接件，因为连接喷嘴可能会从手中弹开。
警告 触电
请采取相应措施，以防触电。
请勿在潮湿的环境下使用焊接工具。
对机器进行任何操作前，请将插头拔出插座。让设备冷却。
控制单元连接不当存在电击伤害危险且可能损坏本装置。
运行控制部件前，请仔细阅读随附的安全信息、操作说明中的安全信息和控制部件操作说明，并遵守操作说明中规定的安全注意事项。
仅连接WELLER工具。
如设备产生损坏，可能会有带电接触点暴露或PE保护插头不起作用。
维修应由Weller培训的专业人员进行。
如电动工具的电源线损坏，须通过客服组织替换专用的电源线。
警告 火灾风险
请勿将易燃物体、液体或气体置于炽热的焊接工具附近。
不要让已启动的设备在无人看管的情况下工作。
警告 小心烫伤
焊接作业期间含烙铁头温度会变得非常高。触碰烙铁头有烫伤危险。工具断电后很长时间温度仍保持较高。
不要触摸炽热的工具和工件。
仅当烙铁头冷却时替换烙铁头。
冷却后才可触摸壳体。
焊接过程后，焊接工具和工件架仍旧炽热。
配置焊料时应确保能够取下冷却的电路板。
戴手套取下印刷电路板。注意：取走后放下炽热的的印刷电路板时确保没有其他人能接触到。
警告 中毒危险
焊接过程中产生的烟雾有害。印刷电路板加热和过热时产生的烟雾及其他悬浮颗粒有害。请使用焊接排烟装置。
处理粘结剂时，尤其要注意粘结剂制造商的警告。
绝对避免皮肤接触粘合剂或焊膏。皮肤与这些物质接触会损坏健康。
只允许将电源线插在允许为此使用的电源插座或适配器上。查看电源电压是否符合铭牌上的额定值。仅在关闭状态下将装置连接到插座上。
请勿将电缆用于不符合规定的用途。切勿抓住电缆提拎本装置。请勿使用电缆将插头从插座中拉出。保护电缆远离热源、油和锋利边缘。
请小心操作。请留意正在进行的操作。请理智地工作。当您注意力不集中时，请勿使用本焊接工具。
避免不正常的身体姿势。请按照人体工程学设计正确布置您的工位。工作时避免错误姿势，否则会引起肌体损伤。
请使用正确的工具。请只使用附件列表中或由制造商许可的附件或附加装置。
WELLER附件或附加装置请只用在原装WELLER装置上。使用其他工具和其他附件可能带来受伤危险。
请妥善保管您的焊接工具。应将不用的装置和工具存放在干燥、较高或锁起来的地方，确保儿童不会接触到。将不使用的焊接工具切换成无电压和无压力状态。
运输时应用电缆扎带固定住轴。
规定的使用条件
焊接设备仅可用于钎焊组件。
该设备仅允许室温条件下在室内使用。避免潮湿和阳光直射。
用户群体
由于危险和潜在危险程度的不同，几个工作步骤仅可由受过培训的专业人士进行操作。
| 工作步骤 用户群体 | |
| 操作 | 非专门人员(学习,了解) |
| 机器操作,排除故障,装备 | 训练有素的专家指导和监督下的技术培训生 |
| 安装,调试,清洁,维护,维护/维修,气动设备上的操作 | 具有技术培训的专业人员 |
| 电气设备上的操作 电工/电气技师 | 训练有素的专家指导和监督下的技术培训生 |
| 默认维护周期 安全专家 |

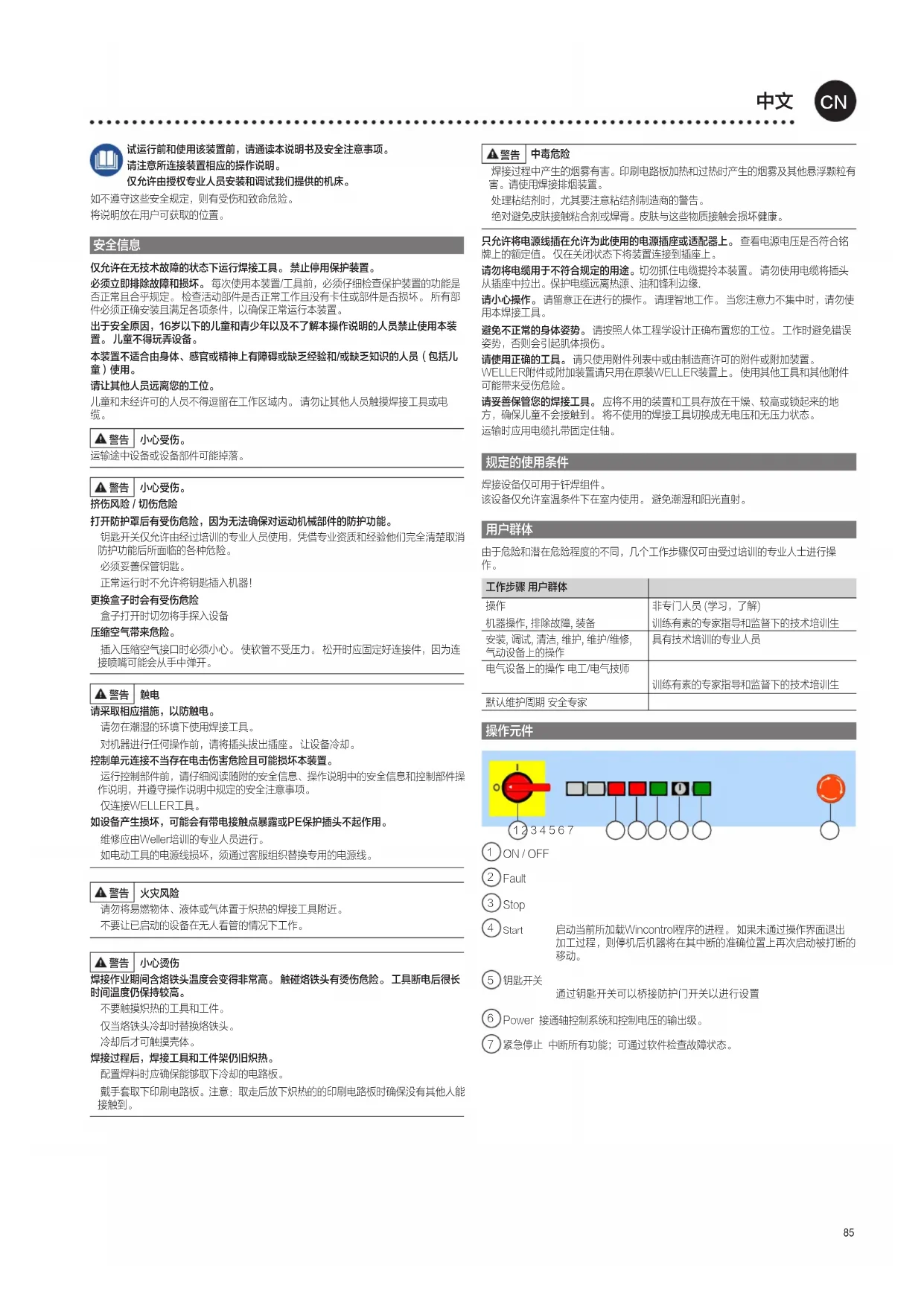

操作元件
① ON/OFF
② Fault
③ Stop
④ Start
⑤ 钥匙开关
启动当前所加载Wincontrol程序的进程。如果未通过操作界面退出加工过程，则停机后机器将在其中断的准确位置上再次启动被打断的移动。
⑥ Power 接通轴控制系统和控制电压的输出级。
⑦ 紧急停止 中断所有功能；可通过软件检查故障状态。
小心维护
| 警告 | |
| 对机器进行任何操作前,请将插头拔出插座。让设备冷却。 | |
每天
| 烙铁头 检查磨损状况 | 必要时更换 |
| 清洁工位 拍净刷子 | 清空收集容器 |
| 焊条导管 检查磨损状况 | 必要时更换 |
每周
| 焊条导管 清洁 | 必要时更换 |
每3个月
| 烙铁头 检查温度 | |
| 加热元件 必要时更换 | |
| 焊丝送丝系统 目检驱动轮的磨损状况或驱动轴的压力 | |
| 驱动装置 检查结束焊接开关的开关点 | |
轴
| 每500到1000个运行小时 润滑轴(出厂时带有符合DIN 510502标准的钢基润滑脂GP00/000F-202) |
| 每100到200个运行小时 如果使用润滑油,应反复润滑。 |
| 可在WinControl中显示运行小时数。 |
请定期检查所有连接的电缆和软管。将受损的电动工具立即从所有应用环境中取走。仅允许由具备资质的专业人员执行该使用说明中未包含的维修和操作。
仅使用原装替换件。
保修
向买方交付设备一年后，买方无权就设备物理缺陷提出索赔。这条规定不适用买方根据§§ 478,479 BGB（德国联邦法律公报）提出的索赔。
除非使用前，我方使用术语“保修”书面提供质量或耐用性保修，否则我方不对因我方提供的保修引起的索赔承担责任。
如因不当使用或未经授权的人士篡改设备导致设备损坏，保修无效。
更多信息请访问
www.weller-tools.com.
技术资料
钎焊机械手 WTBR-1000
| 尺寸,长×宽×高(mm)(inch) | 1100×900×950 |
| 重量(kg)205 | |
| 电源电压(V/Hz)200-230/50-60 | 100-120/50-60 |
| 电源(W)最大。1500 | |
| 压缩空气接头bar 5,5-8用于无油、干燥的压缩空气 | |
| 工作区域(mm)(inch) | 390(2×195)×205×100 |
| 移动区域(mm)轴: | |
| x:400 | |
| y:300 | |
| z:100 | |
| t:270° |
焊铁
| 电源(W)120 | |
| 温度范围(°C)50-450 | |
| 行程气动模块(mm)50 | |
| 定位角 | -30° - +30° |
焊丝送丝系统
| 焊条直径(mm)0,5-1,5 | |
| 速度(mm/s) | 0-24 |
| 电源(W)1,7 | |
| 行星齿轮变速箱传动比 | 1:166 |
| 行程气动模块(mm)30 | |
| 定位角 | -30° - +30° |
根据技术更改和修改
符号/标志
小心！/警告！
警告！小心烫伤！
小心手受伤
切伤警告
阅读操作说明
在装置上进行任何操作前，从插座拔出电源插头。
ESD-兼容设计和ESD兼容工作站
CE不合格标志
处理
请勿同生活垃圾一起处理电动工具！按照国家法律和关于废旧电子电气设备的欧盟指令2012/19/EU规定，单独收集寿命终止的电动工具，并将其返回至环保回收工厂。
符合标准说明原件
钎焊机械手 WTBR-1000
我方特此声明：所述产品符合以下规范：
2006/42/EG, 2014/30/EU
适用的统一标准：
Global Quality Manager 总经理
经授权编制技术文件
Weller Tools GmbH
Carl-Benz-Stra e 2,74354 Besigheim, Germany
