MANUALE UTENTE PLO-1350 MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforzano costamente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create alla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenate nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

DATI TECNICI

Descrizione del parametro Valore del	parametro
Nome del prodotto	Plotter da taglio
Modello	MSW-PLO-375	MSW-PLO-1350	MSW-PLO-720
Tensione nominale [V~] / frequenza [Hz]	230 / 50
Potenza nominale [W]	90	95	95
Corrente [A]	2
Classe di protezione	1
Dimensioni [larghezza x profondità x altezza; mm]	Dimensioni: 530x235x210	Dimensioni: 1510 x 455 x 1000	Dimensioni: 880 x 450 x 1000
Peso [kg]	~6.45	~19	~15.4
Velocità di taglio [m/s]	0,8
Larghezza di taglio [mm]	285	1260	630
Larghezza alimentatore [mm]	375	1350	720
Pressione di taglio [g]	20-500
Spessore di taglio [mm]	≤1
Ripetibilità [mm]	0,1
Interfaccia di connessione	USB, COM

PRECAUZIONI

a) Prima di accendere il plotter da taglio è necessario rimuovere il materiale protettivo.
b) Controllare l'etichetta sul retro del plotter per verificare che la tensione nominale richiesta dal plotter corrisponda alla tensione della base di alimentazione.
c) Per prima casa accertarsi che l'interruttore di alimentazione sia spento, quando collegare l'alimentatore a una presa di corrente dotata di messa a terra.
d) Si prega di non toccare il cavo di alimentazione con le mani bagnate per evitare scosse elettriche.
e) Utilizzare escludamente il cavo di alimentazione, il cavo dati forniti con il prodotto o ricambi approvati dal produttore.
f) Si prega di non far cadere oggetti metallici o liquidi nella macchina per evitare malfunzionamenti.
g) Dopo lo spegnimento, è necessario attendere altri 5 secondi prima di riaccendere il plotter da taglio, altrimenti si danneggerà.
h) In caso di temporali, spegnere l'apparecchio e scollegare il cavo di alimentazione.
i) Si prega di non modificare privatamente i componenti del produttore.
j) Il produttore si riserva il diritto di modificare le specifiche del prodotto alla preavviso.
k) Il produttore si assume solo gli obblighi legali del prodotto vendutoagli utenti e non si assume altre responsabilita per eventuali perdite causate dal malfunzionamento dei prodotti.
I) Nessuna parte di quello manuale più essere copiata o trasmessa in alcun modo perché l'autorizzazione della nostra azienda.
m) NON trascinare il carrello a mano.
n) Se si avverte un suono anomalo dopo aver acceso la macchina, spegnerla immediatamente e contattare il reparto post-vendita per un feedback.

DESCRIZIONE DEL PRODOTTO

1. Copertura guida rotaia
2. Kit rulli di pressione
3. Rollo di alimentazione della carta
4. Trasporto
5. Interruttore di ripristino
6. Display
7. Pannello di controllo
8. Copertura laterale destra
9. Morsetto lama
10. Copertura laterale sinistra
11. Presa di collegamento elettrico
12. Portafusibile
13. Interruttore di alimentazione
14. Porta USB
15. Porta COM
16. In piedi
17. Accessori

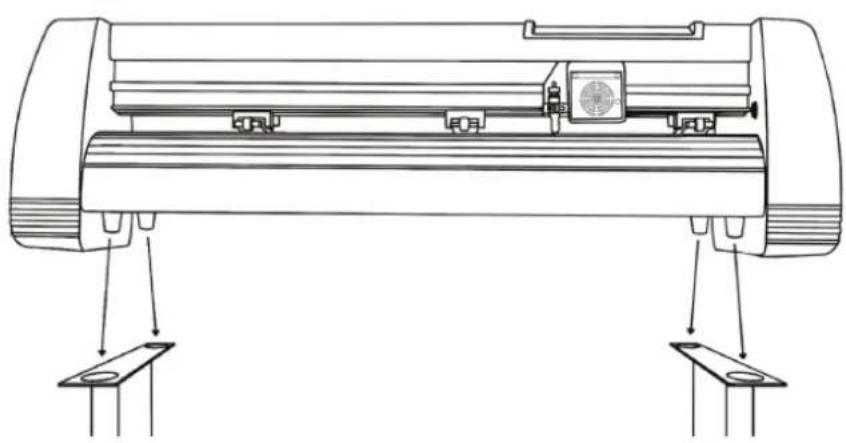

MONTAGGIO DELLO STAND

GRUPPO LAMA

1. Svitare il tappo dal carrello della lama.
2. Posizionare l'anello di ottone sul carrello della lama completamente verso il basso.
3. Rimuovere la copertura protettiva dalla nuova lama.
4. Inserire la lama nella parte superiore del carrello portalama.
5. Riavvitare il tappo sul carrello della lama.

1. Regolare il tappo del carrello finché la lama non sporge di circa 0,4 mm.
2. Regolare l'anello di ottone finché non aderisce perfettamente al tappo. Ciò contribuiRA a mantenere il tappo in posizione durante il funzionamento.

NOTA: le lame devono essere sostituite anni 6 mesi. Potrebbe essere necessario sostituirli più spesso se si tagliano materiali più spessi, come materiali floccati, glitterati o riflettenti.

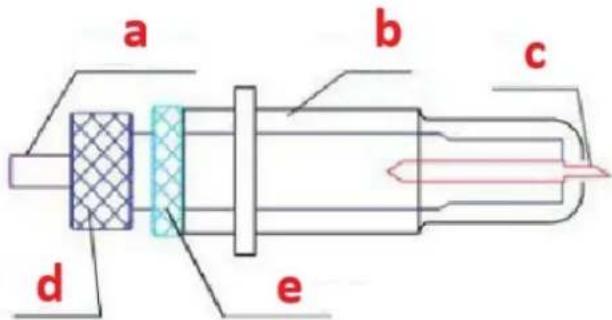

FISSAGGIO DELLA LAMA NEL SUPPORTO

a) Astadi pressatura
b) Copertura della lama
c) Lama
d) Gambo
e) Dado di regolazione della lama

1. Allentare il dato di regolazione della lama e ruotare il gambo per regolare la lunghezza della punta della lama esposta. Determinare la lunghezza della punta in base allo spessore del materiale:

A) Spessore del materiale
B) Spessore della base
V) Profondità di taglio corretta
X) Sinistra - punta della lama troppo lunga; Destra - punta della lama troppo corta

1. Quando si desidera sostituire la lama, premere l'asta di pressatura. Estrarre la lama quando è esposta.
2. NOTE: la punta della lama è molto affiliata: non toccarla con le dita per evitare possibili lesioni e rischio di smussatura della lama!

INSTALLAZIONE DEL PORTA LAMA NEL CARRELLO

A) Slot del carrello (tiene il gruppo lama nel braccio del carrello)
B) Manopola di bloccaggio (consente l'accesso alla lama o al carrelio della penna per la sostituzione degli accessori)

1. Allentare la manopola di bloccaggio sul braccio del carrello.
2. Posizionare il carrello della lamainell'alloggiamento del braccio del carrello.
3. Serrare la manopola di bloccaggio sulbraccio del carrello.

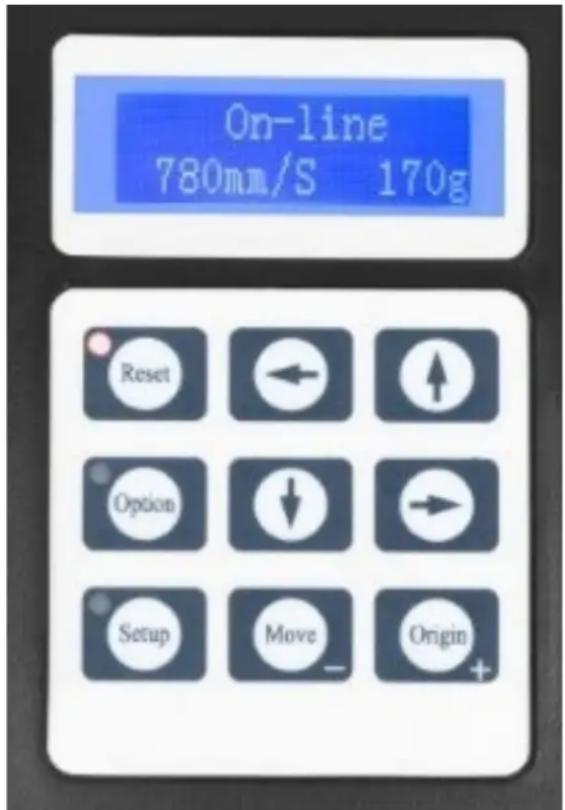

DISPLAY, PANNELLO DI CONTROLLO E IMPOSTAZIONI

La schermata principale consente di impostare le impostazioni principali della taglierina, come la velocità di taglio, la forza di taglio e di eseguire un modello di prova o di controllare la quantità di forza attualmente impostata. Opzioni della schermata principale:

"Reset"	Ripristina il funzionamento della macchina e imposta il braccio del carrello nella posizione più a destra.
"Option"	Entra nella modalità offline/pausa.
"Setup"	Entra nella modalità di configurazione.
"Move"	Taglia una piccola forma di prova per testare le impostazioni correnti di forza e velocità. Utilizzato per determinare la corretta velocità di taglio e le impostazioni di forza necessarie per diversi materiali senza sprecarne grandi quantità.
"Origin"	Utilizzato per testare la funzionalità dell'asse Z (abbassando la lama se il carrello funziona correttamente) o per impostare un nuovo punto di origine quando la macchina è in modalità offline.
↓/↑	Regola la velocità di taglio. Una velocità di taglio di 300 mm/s è una velocità predefinita (ragionevole) che può essere utilizzata per la maggior parte dei tagli. Quando si lavora con immagini più piccole e dettagliate, potrebbe essere necessaria una velocità inferiore. Quando si lavora con immagini più grands e meno dettagliate, è possibile impostare una velocità maggiore per ridurre il tempo di esecuzione.
←/→	Regola la forza di taglio. Una forza di taglio di 100 g è un buon punto di partenza generale per determinare
	la forza necessaria per un materiale specifico. Tutti i materiali tagliabili si strappano se sottoposti alla forza necessaria, pertanto è sempre opportuno effettuire dei test adeguati per determinare la giusta quantità di forza da utilizzare.Una forza adeguata si ottiene quando la lama penetrà completamente nel materiale da tagliare sono tagliare il materiale di supporto.

La modalità offlineiene utilizzata per riposizione are il materiale da taglio e la lamia in modo da poter impostare una nuova posizione di partenza per il progettto successivo. è possibile accedere a但这a modalitàanche nelle macchina è in funzione e metterà in pausa il processo di taglio in corso. Sebbene sia possibile apportare modifiche al materiale e alle positioni della lamà se si entra in modalità offline/pausa durante il taglio, in genere non è consigliabile apportare modifiche a nessuna delle due impostazioni. Opzioni della modalità offline:

"Reset"	Ripristina il funzionamento della macchina e imposta il braccio del carrello nella posizione più a destra.
"Option"	Ignora tutte le modifiche apportate al posizione il materiale o la lama ed esce alla modalità offline/pausa, riportando la macchina alla schermata principale. Riprende qualsiasi taglio in corso quando si è entrati in modalità offline/pausa.
"Setup"	Nessuna funzione in questa modalità.
"Move"	Accetta tutte le modifiche apportate al materiale o alle positizioni della lama ed esce alla modalità offline/pausa, riportando la taglierina alla schermata principale. Riprende qualsiasi taglio in corso quando si è entrati in modalità offline/pausa dalle nuove positizioni della lama/del materiale.
"Origin"	Accetta tutte le modifiche apportate al materiale o alle positizioni della lama ed esce alla modalità offline/pausa, riportando la taglierina alla schermata principale. Riprende qualsiasi taglio in corso quando La modalità offline/pausa è stata attivata dalle nuove positizioni della lama/del materiale.
↓/↑	Ripositionare il materiale spostando i rulli di alimentazione. Dopao aver effettuato gli spostamenti possiamo confermare le modifiche premendo i pulsanti "Sposta" o "Origine" oppure annularle premendo il pulsante "Opzioni".
←/→	Ripositionare la lama spostando il braccio del carrello. Dopao aver effettuato i movimenti possiamo confermare le modifiche premendo i pulsanti "Origine" oppure annularle premendo il pulsante "Opzione".

OPERAZIONE

1. Posizione il rotolo sopra i rulli del supporto. Per il vinile termopressato, capovolgere il rotolo:

1. Rilasciare le leve di rilascio dei rulli di pressione:

1. Alimentare il vinile sotto i rulli di pressione (se si lavora con un singolo foglio anziché con un rotolo, il vinile può essere alimentatoanche alla parte anteriore):

1. Regolare i rulli di pressione in modo che ce ne sia uno su ciascun lato del vinile (e, nei modelli con 3 o più rulli, un rullo vicino al centro). Evitare di abbassare un rullo di pressione dello spazio tra i due rulli di alimentazione:

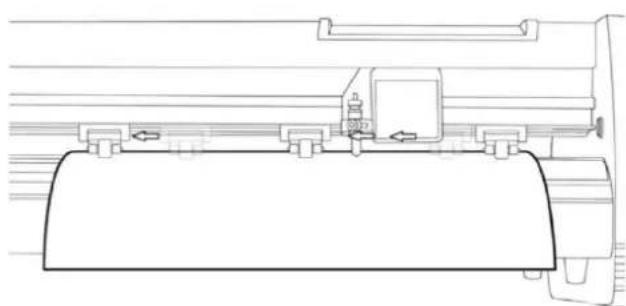

1. Lasciare uno spazio compreso tra 1,27 e 3,8 mm (1/2"-1 1/2") tra il bordo del rullo e il bordo del vinile su entrambi i lati:

1. Per agganciare i rulli di pressione, spingere verso il basso le leve di rilascio dei rulli di pressione.

2. Accendere la macchina (se non è ancorta stata accesa).

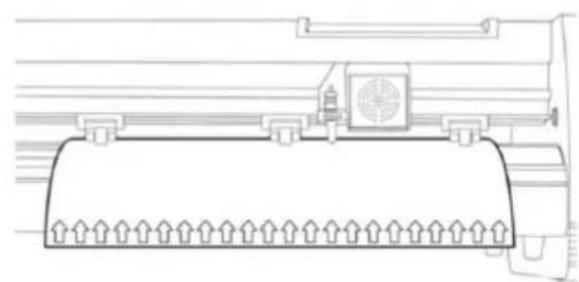

Modifica della posizione di taglio

1. Premere il pulsante "Opzioni" per accederate alla modalità offline.

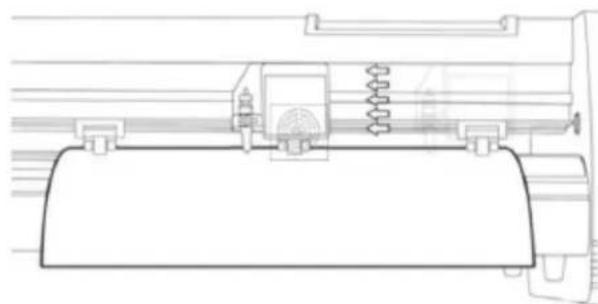

2. Regola il vinile nel punto in cui vuoi che inizi il taglio utilizzato i pulsanti freccia su e giù sul pannello di controllo:

1. Ora, regola la lama nel punto in cui vuoi che inizi il taglio utilizzato i pulsanti freccia sinistra e destra:

1. Ora premi il pulsante "Origine" per indicare al cutter che questa è la posizione in cui desideri che inizi il taglio.

2. NOTE: quando scegli la posizione di partenza per il tuo progett, ricorda che il processo inizIERÀ nell'area in basso a destra del progett. Lasciare abbastanza spazio a sinistra e dietro il punto di partenza per completeness il taglio.

Se desideri apportare altre modifiche alla pressione, alla velocità o ad altre impostazioni, puoi farlo ora. Se si sta impostando la macchina per il primo taglio, i valore predefiniti dovrebbero essere un buon punto di partenza.

Se si apportano modifiche al cutter, assicurarsi di tornare alla schermata principale prima di provare a tagliare.

Funzionamento del software

1. Collegare il cavo di alimentazione alla taglierina, quando collegare l'unità e accenderla.
2. Se si utilizza un cavo seriale per collegare la macchina a un computer, non sono necessarie ulteriori configurazioni. Basta collegare un'estremità del cavo alla macchina e l'altra estremità al computer e la configurazione è completeness. Se sul computer sono presenti più connessioni seriali o si verificano problemi di Communication tra la macchina e il computer, è possible verificare che nella configurazione del software venga utilizzata la porta COM corretta, ma per la maggior parte degli utenti la porta COM sareà COM1.
3. Se si utilizes un cavo USB per collegare la macchina a un computer, è necessario il software di installatione (SignMaster), illustrato nei passaggi successivi. Il driver viene installato automaticamente durante l'installatione del software, non è necessario installer lo separamente.

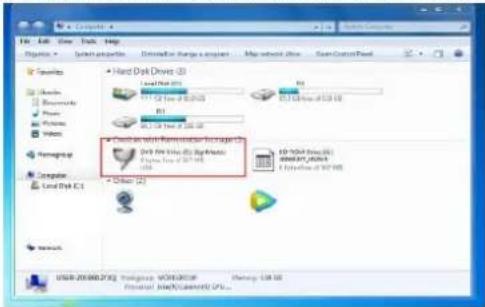

4. Aprire la confezione del software, prendere il disco e insertirlo nell'unità ottica CD oppure, in alternatively, insertire il disco flash USB con il driver del software.
5. [Se l'installazione non si è avviata automaticamente] Apriere il computer,fare doppio cli o fare cli con il pulsante destro del mouse sull'unità ottica per installare il software:

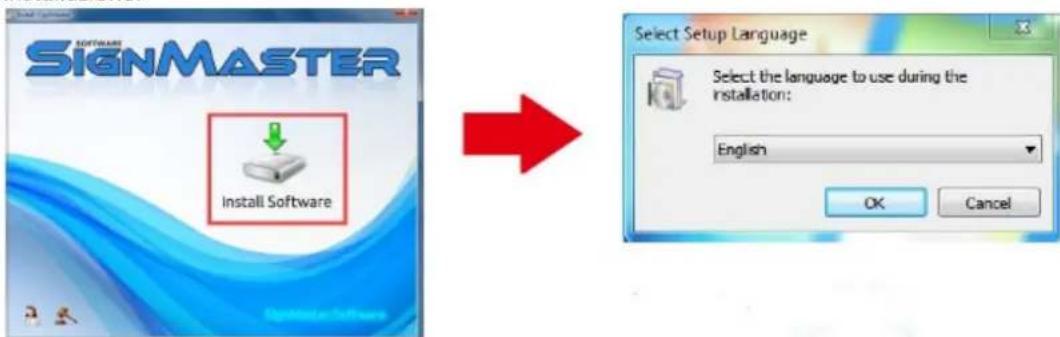

1. Fare cli cullicona nel riquadro rozzo e avviare l'installazione del software e scegliere la lingua di installatione:

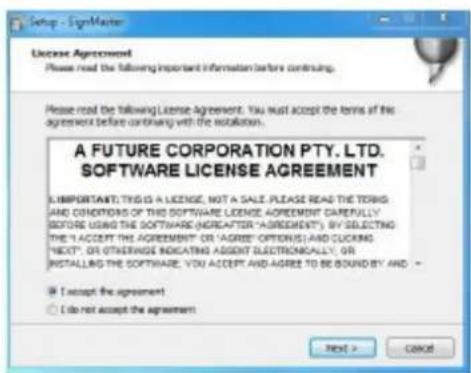

1. Accetta i termini del software e clicca su Avanti per procedere:

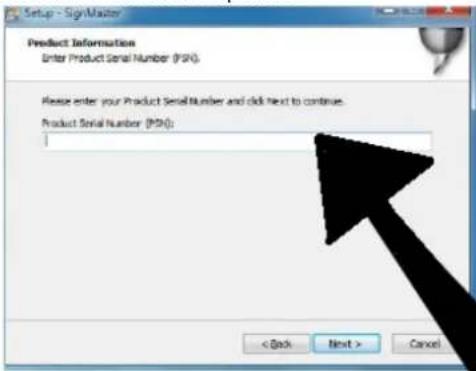

1. Inserisci il numero di series del prodotto (PSN) nella finestra: il codice PSN si trova sul lato sinistro della casella del software aperta:

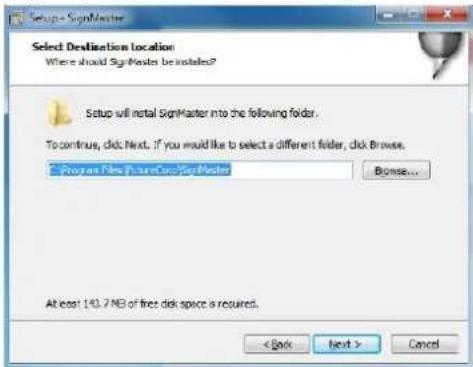

1. Segui il percorso di installatione predefinito: scegli la cartella di installatione e fai cli su Avanti:

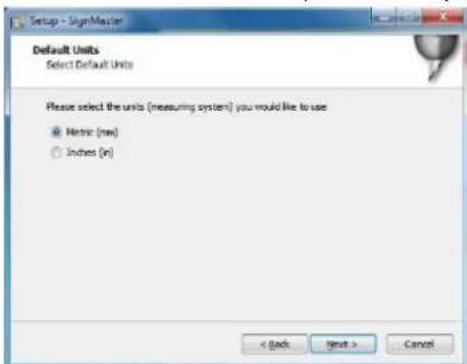

1. Seleziona ilsystema di unità (metrico imperiale):

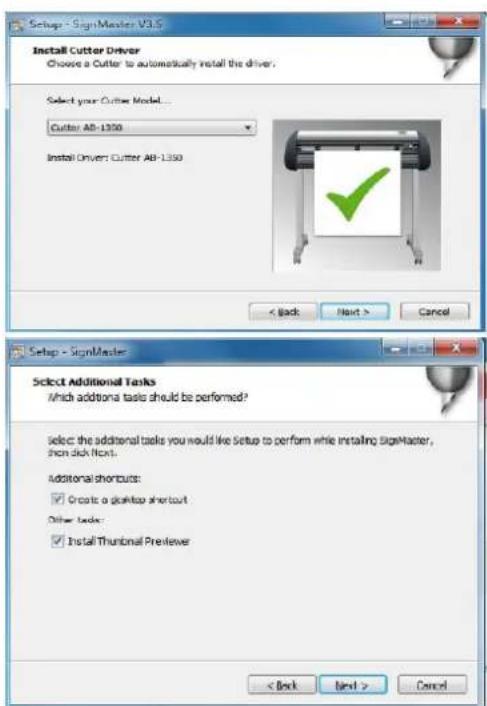

1. Selezionare il modello della macchina (verificarlo sull'etichetta posta sul corpo macchina) e cliccare su Avanti:

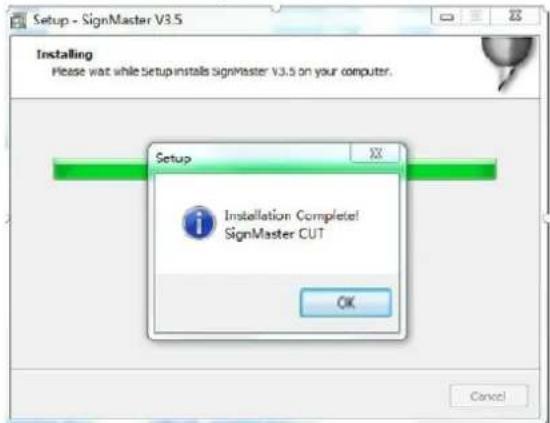

1. L'installatione è completinga se sullo schermo viene visualizzata esta finestra:

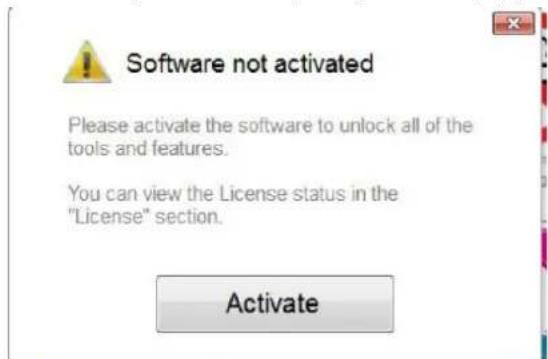

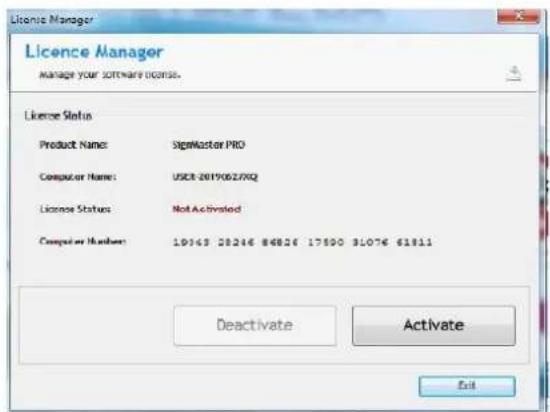

1. Quando si après il software per la prima volta, appeare la finestra di attivazione:

1. Fai clic sul pulsante "Attiva" e insertisci la tua email:

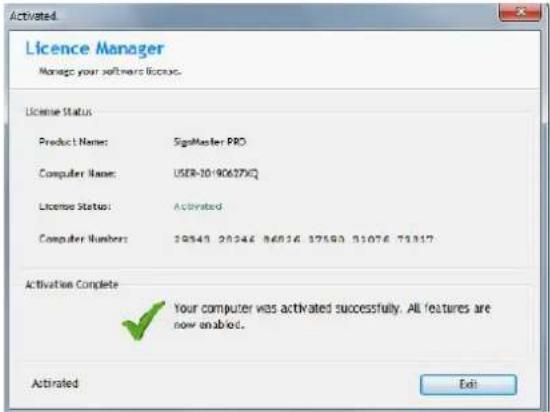

1. Dopo aver attivato correttamente il software,fare cigu su "Esci" nella finestra:

Collegamento del software con la macchina

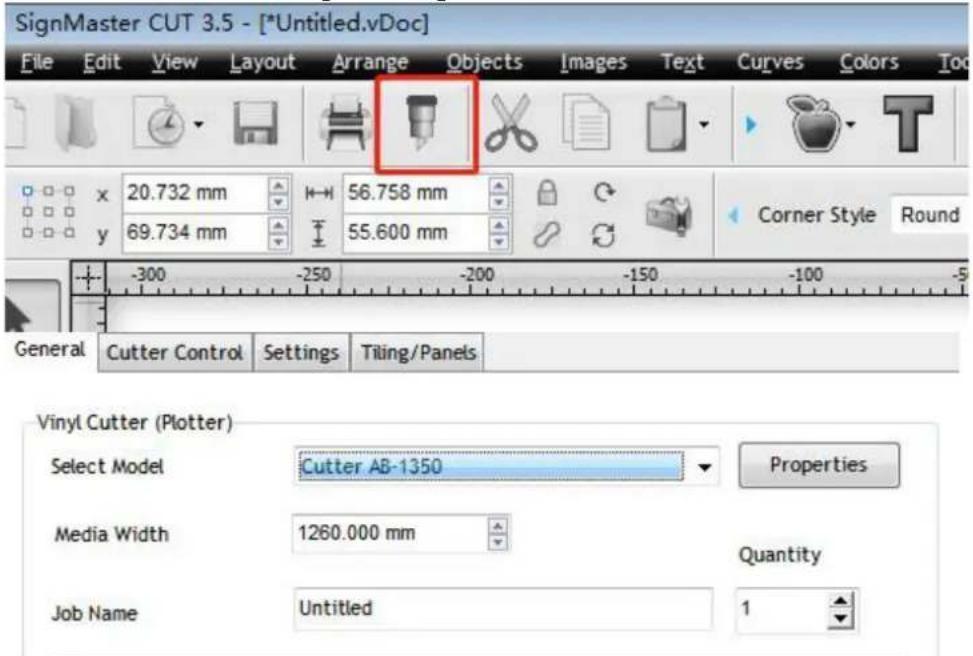

1. Aprire il software, selezionare il contento desiderato e cliccare su Invia al plotter da taglio. Fare cli sull'icona del cutter contrassegnata di seguito:

1. Fare clic sul pulsante "Proprietà":

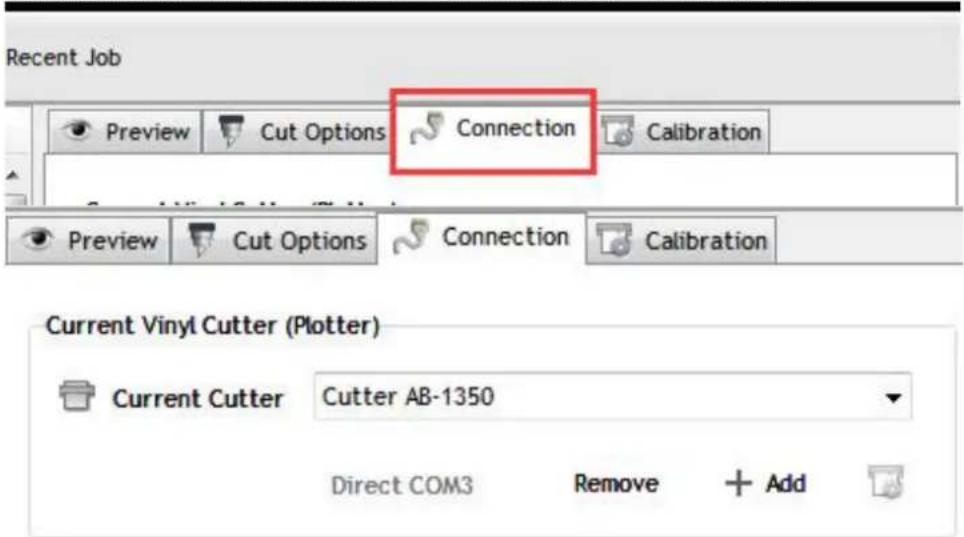

1. Fare cig l sula scheda "Connessione" e selezionare il modello della macchina:

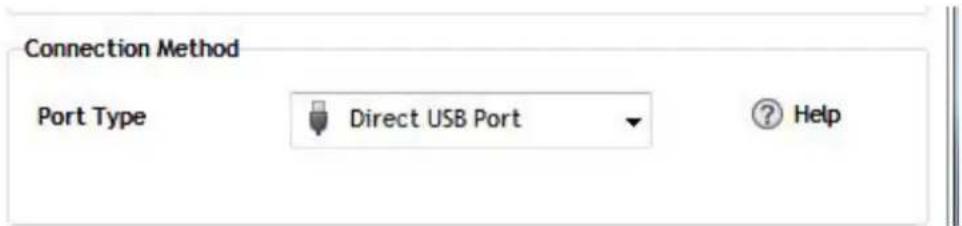

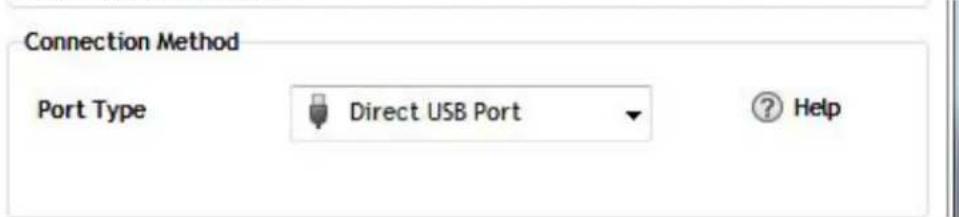

1. Seleziona la porta USB diretta:

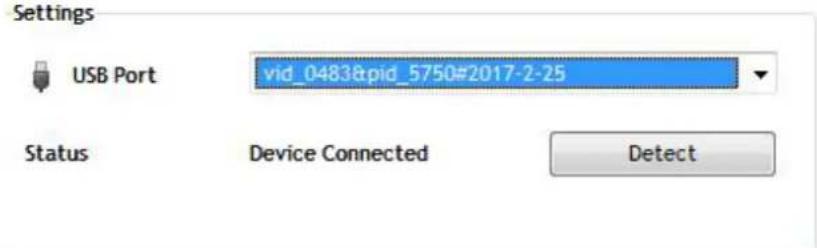

1. Driver selezionato nel menu a discesa:

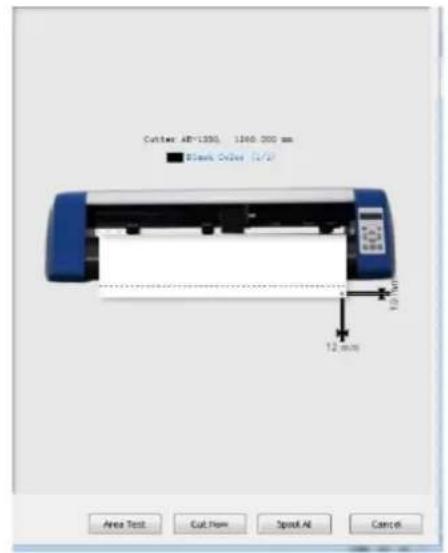

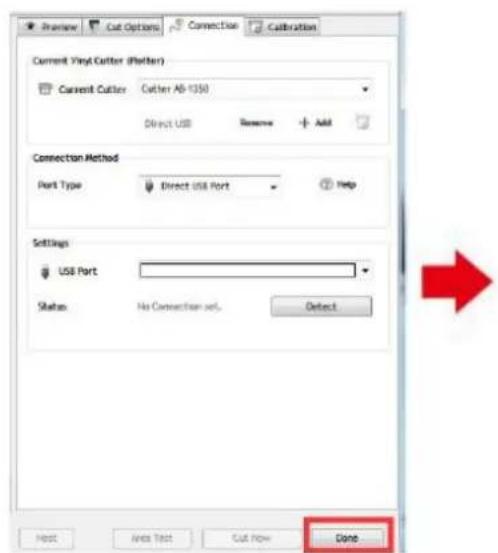

1. Fare cliq sul pulsante "Fine" e quindi su "Taglia ora":

1. SeLECTIONARE "Si" per procedere con il taglio:

NOTA: il manuale video di INSTALLazione del software è incluso却又 nella chiavetta USB.

RISOLUZIONE DEI PROBLEMI

Problema	Soluizione
La macchina non riesce a connettersi al software.	Impostazioni della porta software, come migliorato di seguito:
	Ruotali alla stessa altezza.
L'effetto del ritaglio di piccole grafiche non è ideale.	Quando l'altezza di taglio è di 3-5 mm, il valore di compensazione software viene impostato su 0,45 e la velocità viene regolata su 400 mm/s. Quando l'altezza di taglio è superiore a 5 mm lettere, il valore di compensazione software viene impostato su 0,3 e la velocità viene regolata su 600 mm/s o più:Cutting height for 3-5 mm compensation Settings Cutting height is more than 5mm compensation setting
Spesso ripetuto taglio, taglio prima della carta automatica e altri problemi.	Annullare la funzione di alimentazione automatica della carta后再o il taglio nel software, come lostrato di seguito:
Il processo di taglio si arrresta e non torna all'origine.	Non utilizzato alcun connettore di conversione dati. I dati potrebbero andare persi e il processo di taglio potrebbe interrompersi. Collegare la linea dati direttamente all'interfaccia del computer.

SMALTIMENTO DEI DISPOSITIVI USATI

Non smaltire quello dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Controllare il symbolo sul prodotto, sul manuale di istruzioni e sulla confezione. Le materie plastiche utilizzate per realizare il dispositivo possono essere riciclate

conformmente alle relative indicazioni. Scegliendo di riciclare contribuisci in modo significativo alla tutela del nostro ambiente.

Per informazioni sull'impianto di riciclaggio più vicino, contattare le autorità locali.
