NAVODILA ZA UPORABO PLO-1350 MSW

Obratite se lokalmim vlastima za informacije o vašem lokalmom pogonu za reciklaranje.

Ta uporabniški priročnik je bil za vaše udobje preveden s strojnim prevajanjem. Vloženi so bili razumni napori, da se zagotovi točen preced; vendar noben avtomatiziran preced ni popoln niti ni namenjen nadomestitvi cloveskih prevajalcev. Uradni uporabniški priročnik je angleška razlčica. Kakrsna koli neskladja ali razlike, ustvarjene v precedu, niso zavezujoče in nimajo pravnega učinka za namene skladnosti ali uveljavljanja. Če se pojavijo kakrsna koli vprasanja v zvezi s točnostjo informacij v uporabniškem priročniki, si ogleje angleško razlčico te vsebine, ki je uradna razlčica.

TEHNICNI PODATKI

Opis parametra Vrednost parametra
Ime izdelka	Rezalni risalnik
Model	MSW-PLO-375	MSW-PLO-1350	MSW-PLO-720
Nazivna napetost [V~] / frekvenca [Hz]	230 / 50
Nazivna moč [W]	90	95	95
Tok [A]	2
Zašcitni razred	jaz
Mere [širina x globina x višina; mm]	530 x 235 x 210	1510 x 455 x 1000	880 x 450 x 1000
Teža [kg]	~6.45	~19	~15.4
Hitrost rezanja [m/s]	0,8
Širina reza [mm]	285	1260	630
Širina podajalnika [mm]	375	1350	720
Rezalni tlak [g]	20-500
Debelina reza [mm]	≤1
Ponovljivost [mm]	0,1
Priključni vmesnik	USB, COM

PREVIDNOSTNI UKREPI

a) Preden vklopi te rezalni risalnik, morate odstraniti zašcitni material.
b) Preverite nalepko na hrbtni strani risalnika, da potrdite, da se nazivna napetost, ki jo zahteva risalnik, ujema z napetostjo napajalne enote.
c) Najprej se prepričajte, da je stikalo za vklop izklopljeno, nato priključite napajalnik v ozemljeno elektricno vtčnico.
d) Ne dotikajte se napajalnega kabla z mokrimi rokami, da preprecite elektrichi udar.
e) Prosimo, uporabiteismo napajalni kabel, podatkovni kabel, ki je prilozen temu izdelku, ali nadomestke, ki jih je odobril proizvajalec.
f) Prosimo, da v napravo ne spušcate kovinskih predmetov in tekočin, da preprečite okvaro.
g) Po izklopu morate počakati še 5 sekund, da ponovno vklopite rezalni risalnik, sicer lahko poskodujete rezalni risalnik.
h) V nevihtah obrnite stikalo za vklop na IZKLOP in izvolecite napajalni kabel.
i) Prosimo, da zasebno ne spreminjate component proizvajalca.
j) Proizvajalec si pridržije pravico do spremembe specifikacij izdelka brez predhodnega obvestila.
k) Proizvajalec nosi le zakonske obveznosti samega izdelka, ki ga prodaja uporabnikom, in ne nosi drugih izgub, ki nastanejo zaradi nepravilnega delovanja izdelkov.
I) Brez dovoljenja našega podjetja nobenega dela tega priročnika ni dovoljeno kopirati ali prenašati pod katerim koli imenom.
m) NE vlecite voziicka z roko.
n) Ce se po vklopu stroja sliši neobicajen zvok, takoj izklopite napajanje in se za povratne informacije obrnite na poprodajni oddelek.

OPISIZDELKA

1. Pokrov vodila
2. Komplet valjckov
3. Valj za podajanje papirja
4. Kočija
5. Stikalo za ponastavitev
6. Zaslon
7. Nadzorna plošča
8. Desni stranskiPokrov
9. Objemka rezila
10. Levi stranskiPokrov
11. Napajalna priključna vtčnica
12. Nosilec varovalke
13. Stikalo za vklop
14. vrata USB
15. vrata COM
16. Stoj
17. Dodatki

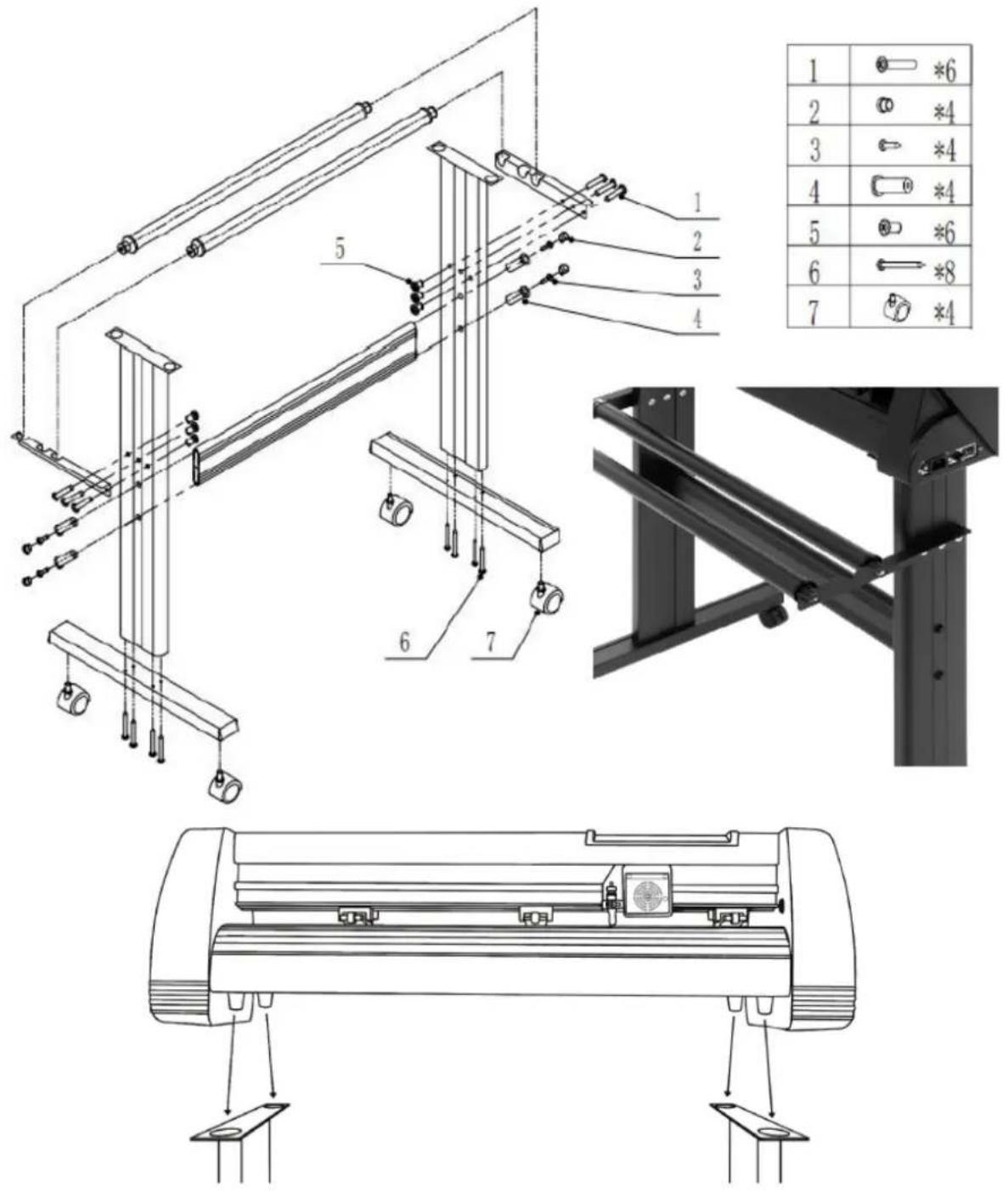

MONTAZASTOJALA

MONTAZAREZIL

1. OdvijtePokrovček z nosilca rezila.
2. Nastavite medeninasti obroč na nosilcu rezila v skrajni spodnji položaj.
3. Odstranite zašcitniPokrov z novega rezila.
4. Vstavite rezilo v zgornji del nosilca rezil.
5. PrivijtePokrov nazaj na nosilec rezila.
6. NastavitePokrov nosilca,doklerrezilone ne štrli približno 0,4 mm.
7. Prilagodite medeninasti obroč,da se tesno prilegaPokrovčku.To bo pomagalo ohraniti pokrovček med delovanjem.
OPOMBA:Rezila je treba zamenjati vsakah 6 mesecev.Morda jih bo treba pogosteje zamenjati,če režete debelejše materiale,kot so kosmiči,blesčice ali odsevni materiali.

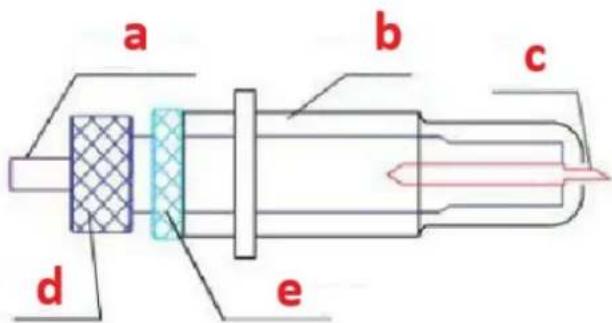

PRITRDITEV REZILA V DRŽALO

a) Stiskalna palica
b) Pokrov rezila
c) Rezilo
d) Steblo
e) Matica za nastavitev rezila

1. Odvjte matico za nastavitev rezila in zavrtite steblo, da prerilagodite dolzino izpostavljene konice rezila. Dolzino konice dolocite glede na debelino materiala:

A) Debelina materiala
B) Osnovna debelina
V) Pravilna globina reza
X) Levo - konica rezila je predolga; Desno - konica rezila je prekratka

1. Pritisnite stiskalno palico, ko zeilite zamenjati rezilo. Odstranite rezilo, ko je izpostavljeno.
2. OPOMBA: Konica rezila je zelo ostra - ne dotikajte se je s prstom zaradi mozkodb in nevarnosti topenja rezila!

NAMESTITEV DRžALA ZA REZILA V VOZICEK

A) Reza nosilca (drzi sklop rezila v nosilcu)
B) Zaklepni gumb (omogoča dostop do rezila ali nosilca peresa za zamenjavo dodatne opreme)

1. Odvijte zaklepni gumb na nosilni roki.
2. Namestite nosilec rezila v režo za roko nosilca.
3. Zategnite zaklepni gumb na nosilni roki.

Glavni zaslon omogoča nastavitev glavnih nastavitev rezalnika, kot so hitrost rezanja, rezalna sila in rezanje testnega vzorca ali preverjanje količine sile, ki je trenutno nastvljena. Možnosti glavnega zaslona:

"Reset"	Ponastavite delovanje stroja in nastavite nosilno roko v skrajni desni položaj.
"Option"	Vstopite v način brez povezave/pavze.
"Setup"	Vstopite v nastavitveni način.
"Move"	Izreže majhno testno obliko za testiranje trenutnih nastavitev sile in hitrosti. Uporablja se za določanje ustreznih nastavitev hitrosti rezanja in sile, potrebnih za razlće nateriale, ne da bi zapravili večji kos.
"Origin"	Uporablja se za preizkusuanje delovanja osi z (s padcem rezila navzdol, če nosilec deluje pravlino) ali za nastavitev nove izhodišće točke, ko je stroj v načinu brez povezave.
↓/↑	Prilagodi hitrost rezanja. Hitrost rezanja 300 mm/s je (razumna) privzeta hitrost, ki se lahko uporablja za večino rezov. Pri delu z manjšimi in bolj podrobnimi slikami bo morda potrebna nižja hitrost. Pri delu z večjimi in manj podrobnimi slikami lahko nastavite višjo hitrost za skrajšanje Časa delovanja.
←/→	Prilagodi rezalno silo. Rezalna sila 100 g je dobro splošno izhodišće za delo, ko poskušate dolociti silo, potrebno za dolocen material. Vsi materiali, ki jih je mogće rezati, se bodo strgali s potrebno kolićino sile, zato je treba vedno opraviti ustrezno testiranje, da se dolocovi prava kolićina uporabljene sile.
	Ustrezna količina sile je, ko rezilo popolnama prodre v material, ki gaŽelite rezati, medtem ko ne prereže skozi podložni material.

Nacin brez povezave se uporablja za prestavljanje rezalega materiala in rezila, takao da je mogoce nastaviti nov začetni połožaj za naslednjo zasnovo. Do tega načina lahko dostopate tudi med delovanjem stroja in začasno ustavite trenutni postopek rezanja. Čeprav je mogoce spremeniti material in połožaje rezil, ce med rezanjem vnesete nacin brez povezave/pavze, spreminjanje nobene nastavitve obicajno ni priporočljivo. Možnosti načina brez povezave:

"Reset"	Ponastavite delovanje stroja in nastavite nosilno roko v skrajni desni položaj.
"Option"	Prezre vse spremembe, ki so bile narejene v položaje materiala ali rezila in zapusti način brez povezave/pavze, s Čimer se stroj vrne na glavnizaslon. Nadaljuje vsako rezanje, ki je potekalo, ko je bil vstop v način brez povezave/pavze.
"Setup"	Brez funkcjije v tem načinu.
"Move"	Sprejme vse spremembe materiala ali položajev rezila in zapusti način brez povezave/pavze in vrne rezalnik na glavnizaslon. Nadaljuje vsako rezanje, ki je potekalo ob vstopu v način brez povezave/pavze z novih položajev rezila/materialia.
"Origin"	Sprejme vse spremembe materiala ali položajev rezila in zapusti način brez povezave/pavze, takdo se rezalnik vrne na glavnizaslon. Nadaljuje vsako rezanje, ki je potekalo takrat Iz novih položajev rezila/materialia je bil vnesen način brez povezave/pavze.
↓/↑	Prestavite material tako, da premaknete podajalne valje. Po opravljenih premikih lahko potrdimo spremembe s pritiskom na gumb "Premakni" ali "Izvor" ali prekličemo s pritiskom na gumb "Možnost".
←/→	Ponovno postavite rezilo s premikanjem nosilne roke. Po opravljenih premikih lahko spremembe potrdimo s pritiskom na gumbe «Origin« ali prekličemo s pritiskom na gumb «Option«.

DELOVANJE

1. Zvitek položite na valje stojala. Za toplotno stisjeni vinil obrnite zvitek:

1. Sprostite sprostitvene roice za stiskalna kolesca:

1. Podajte vinil pod vticna kolesca (ce delate iz enega samega lista namesto v zvitku, lahko vinil podajate tudi od spreadj):

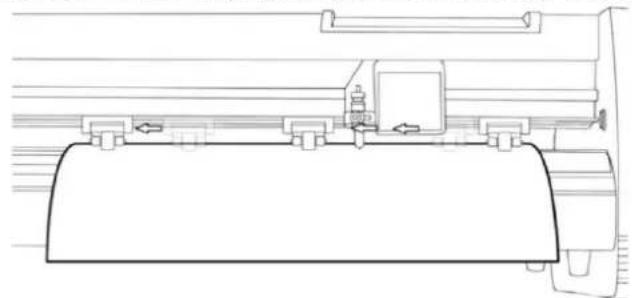

1. Prilagodite stiskalna kolesca tak, da bo na vsaki strani vinila po en valj (in pri modelih s 3 ali vec valji en valj blizu sredine). Izogibajte se spuscanju stiskalnegal valja v rezo med dvema podajalnima valjema:

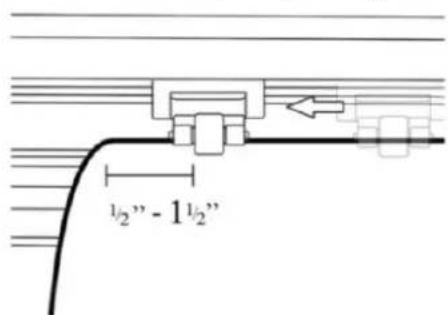

1. Pustite razmik med 1,27-3,8 mm (1/2"-1 1/2") od roba valja in roba vinila na obeh straneh:

1. Zaskočite potisna kolesca tak, da potisnete vzvoda za sprostitev potisnega kolesca navzdol.
2. Vklopite stroj (ce se ni bil vklopljen).

Spreminanje položaja rezanja

1. Pritisnite gumb «Možnost«, da vstopite v način brez povezave.

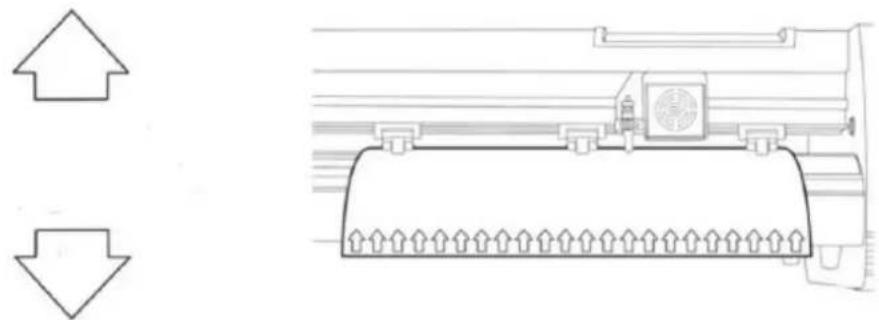

2. Z uporabo pusciinih gumbov navzgor in navzdol na nadzorni ploci prisagodite vinil na mesto, kjer zelite narediti rez:

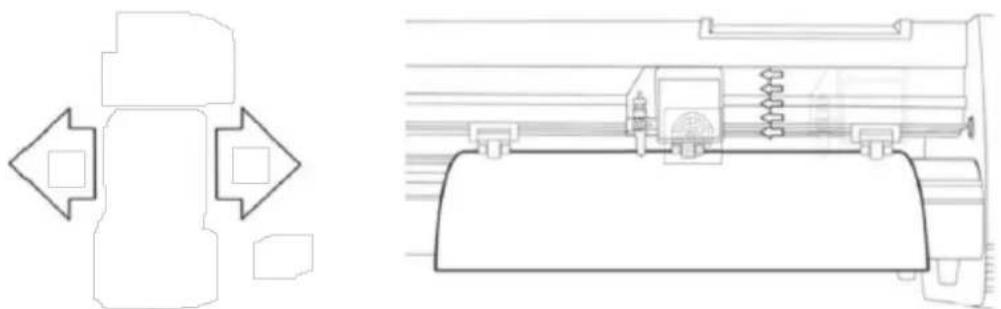

1. Zdaj nastavite rezilo na mesto, kjer zeelite, da se začne rez, takdo da uporabite levo in desno pusčićno tipko:

1. Sedaj pritisnite gumb «Origin«, da rezalcu sporočite, da je to lokacija, kjer Želite, da se rez začne.
2. OPOMBA: Ko izbirate začetno lokacijo za svoj dizajn, ne pozabite, da se bo postopek začel v spodnjem desnem delu dizajna. Pustite dovolji prostora levo od in za začetnim mestom, da koncate rez.

Če Želite narediti druge prilagoditve tlaka, hitrosti ali drugih nastavitev, lahko to storite zdaj. Če se pripravljate na prvo rezanje s strojem, bi morale biti privzete vrednosti dobro izhodišće.

Če naredite kakrsne koli prilagoditve rezalnika, se prepričajte, da se vrnete na glavni zaslon, preden poskusite rezati.

Delovanje programske opreme

1. Prikljucite napajalni kabel na rezalnik in nato prikljucite enoto ter vklopite napajanje.
2. Če za povezavo naprave z računalnikom uporabljate serijski kabel, nadaljnja nastavitev ni potrebna. Preprosto prikljucite en konec kabla na napravo, drugi konec pa na računalnik in nastavitev je konçana. Če imate v računalniku vec kot eno serijsko povezavo ali imate težave s komunikacijo med napravo in računalnikom, lahko preverite, ali se v nastavitvah programske opreme uporabljajo pravlna vrata COM, vendar bodo za vecino uporabnikov vrata COM1.
3. Če uporabljate kabel USB za povezavo naprave z računalnikom, potem ni potrebna namestitvena programska oprema (SignMaster) - prikazano v nadalnjih korakih. Gonilnik se samodejno namesti med namestitvijo programske opreme, gonilnika ni treba namestiti posebej.
4. Odprite skatlo s programsko opremo, vzemite disk in ga vstavite v optici pogon CD ali pa nanj vstavite bliskovni disk USB z gonilnikom programske opreme.

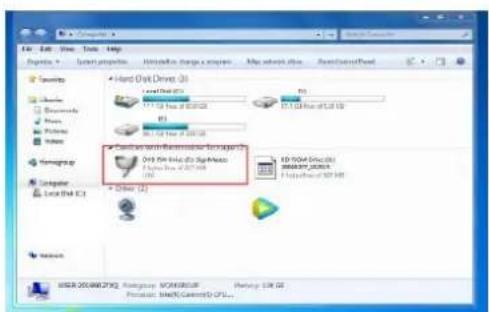

5. [Ce se namestitev ni začela samodejno] Odprite racunalnik, dvokliknite ali z desno miskino tipko kliknite optični pogon, da namestite programsko opremo:

1. Kliknite na ikono v rdecem polju in začnite namešcati programsko opremo ter izberite jezik namestitve:

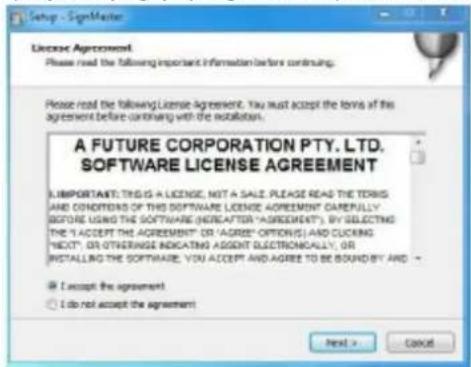

1. Sprejmite pogoje programske opreme in kliknite Naprej za nadaljevanje:

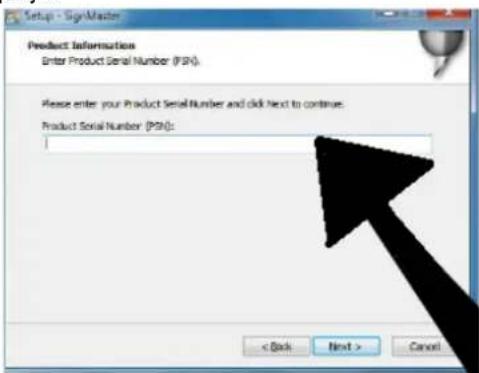

1. V okno vnesite serijsko stevilko izdelka (PSN) - kodo PSN najdete na levi strani odprtega programskega polja:

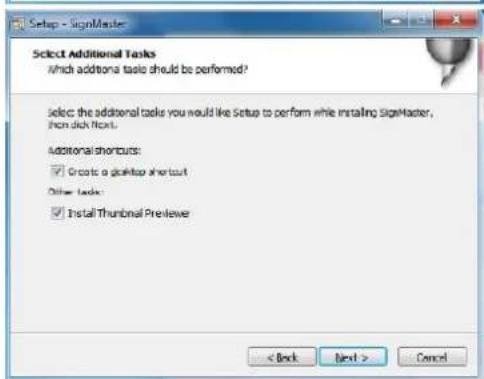

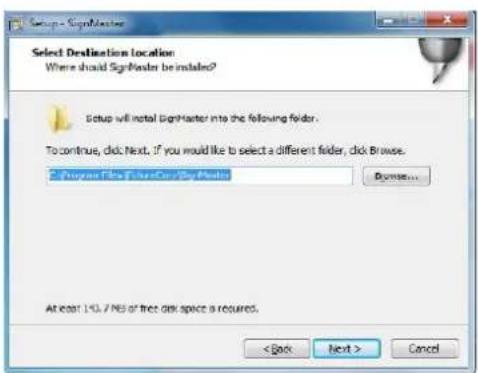

1. Sledite privzeti namestitveni poti - izberite namestitveno mapo in kliknite Naprej:

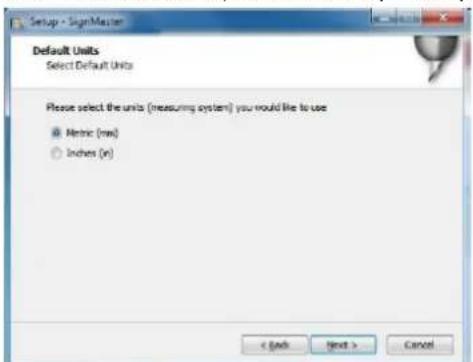

1. Izberite system enot (metrični ali imperialni):

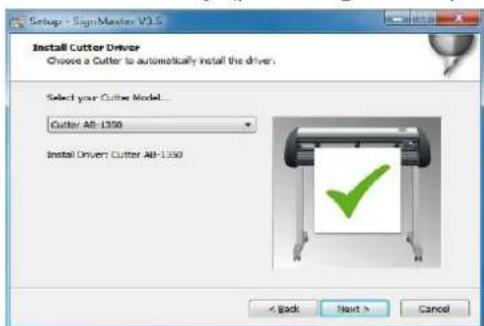

1. Izberite model stroja (preverite ga na nalepki na ohišju stroja) in kliknite naprej:

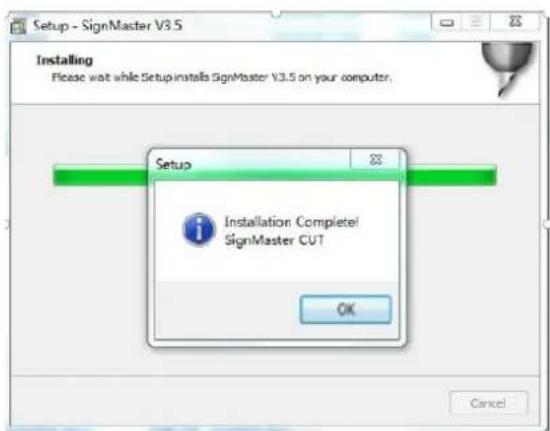

1. Namestitev je končana, Če se na zaslonu prikažte to okno:

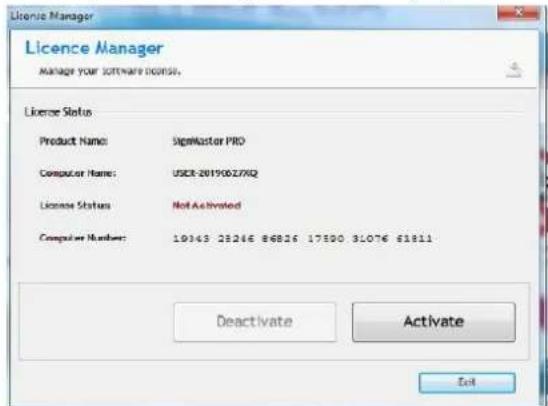

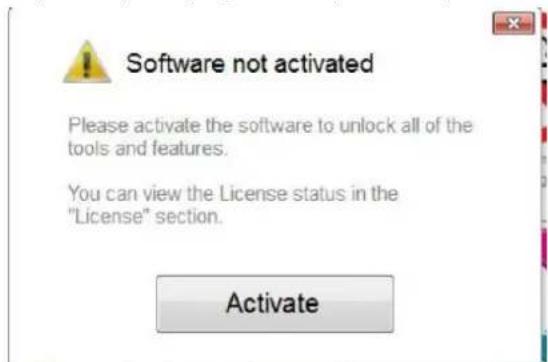

1. Ko prvič odprete programsko opremo, se prikaže aktivacijski okno:

1. Kliknite gumb "Aktiviraj" in vnesite svoj e-postni naslov:

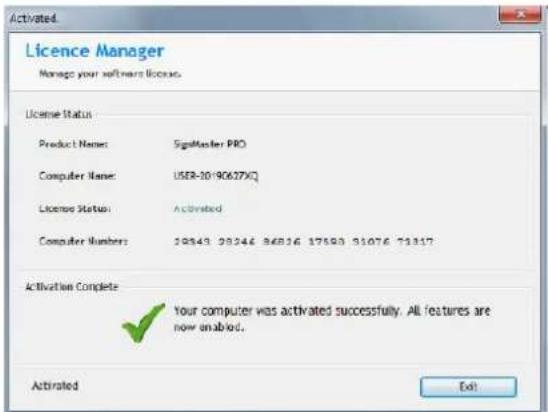

1. Po uspešni aktivaciji programske opreme v oknu kliknite «Izhod«:

Povezava programske opremes strojem

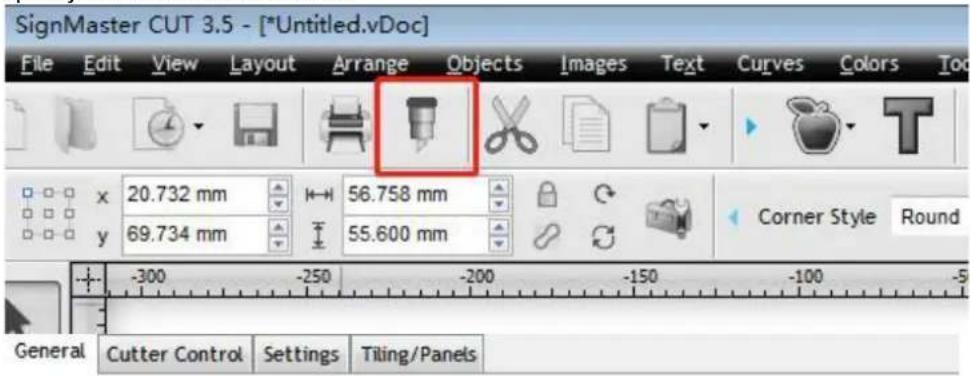

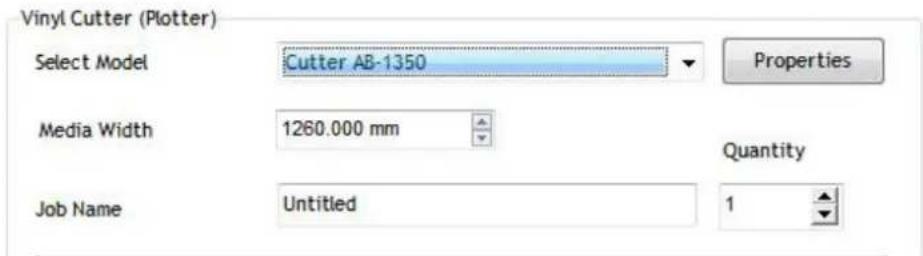

1. Odprit programsko opremo, izberite zeeleno vsebino in kliknite poslano na rezalni risalnik. Kliknite spodaj označeno ikono rezalnika:

1. Kliknite gumb "Lastnosti":

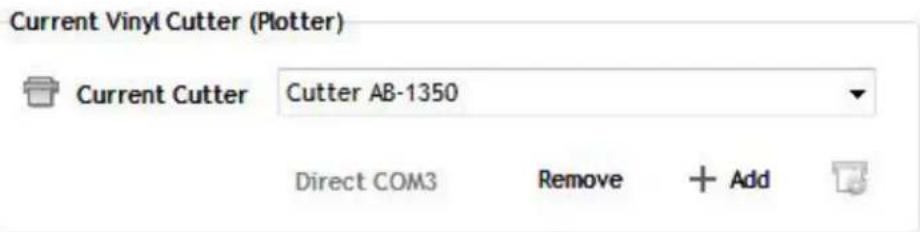

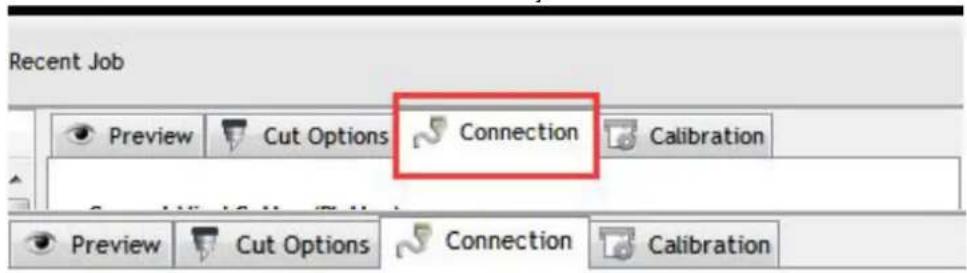

1. Kliknite zavihek «Povezava« in izberite model stroja:

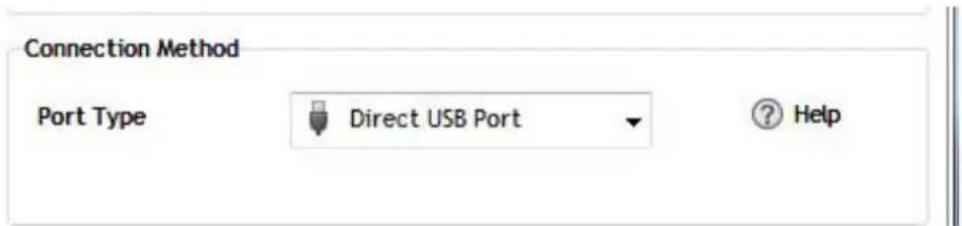

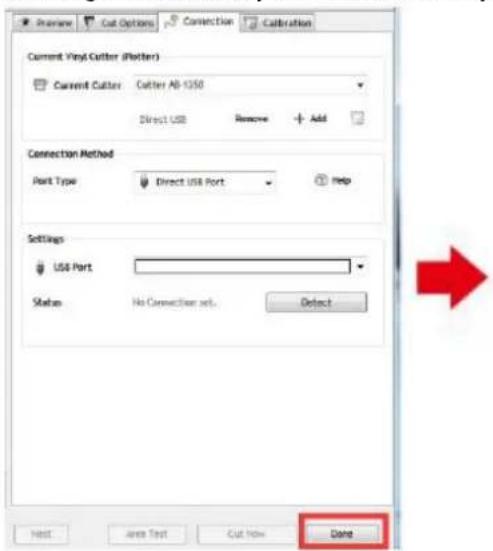

1. Izberite neposredna vrata USB:

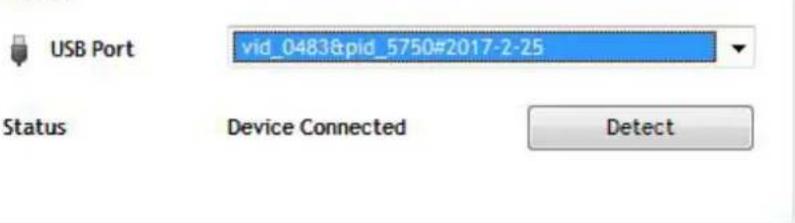

1. Spustni izbrani gonilnik: Settings

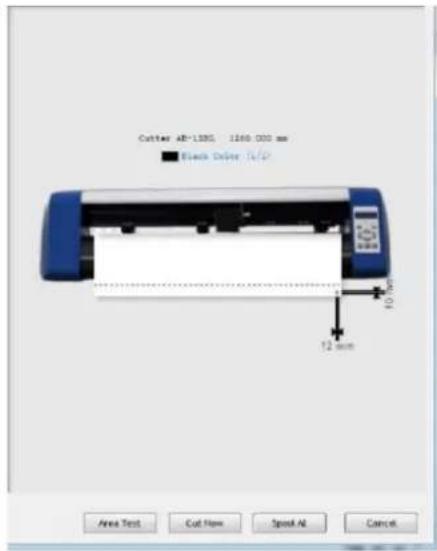

1. Kliknite gumb Dokoncaj: in nato Izrezi zdaj:

OPOMBA: Video priročnik za namestitev programske opreme je vključen tudi na bliskovnem pogonu USB.

ODPRAVLIJANE TEZAV

Težava	rešitev
Naprava se ne more povezati s programsko opremo.	Nastavitve vrat programske opreme, kot je prikazano spodaj:
Med rezanjem je prišlo do odstopanja papirja	Ker napetost stiskalnice za papir ni dosledna, zavrtite dve rumeni medeninast matici na vsaki stiskalnici za papir na enako višino, nato pa je pritisk uravnotežen, kot je prikazano spodaj:
	Obrnite jih na enako višino.

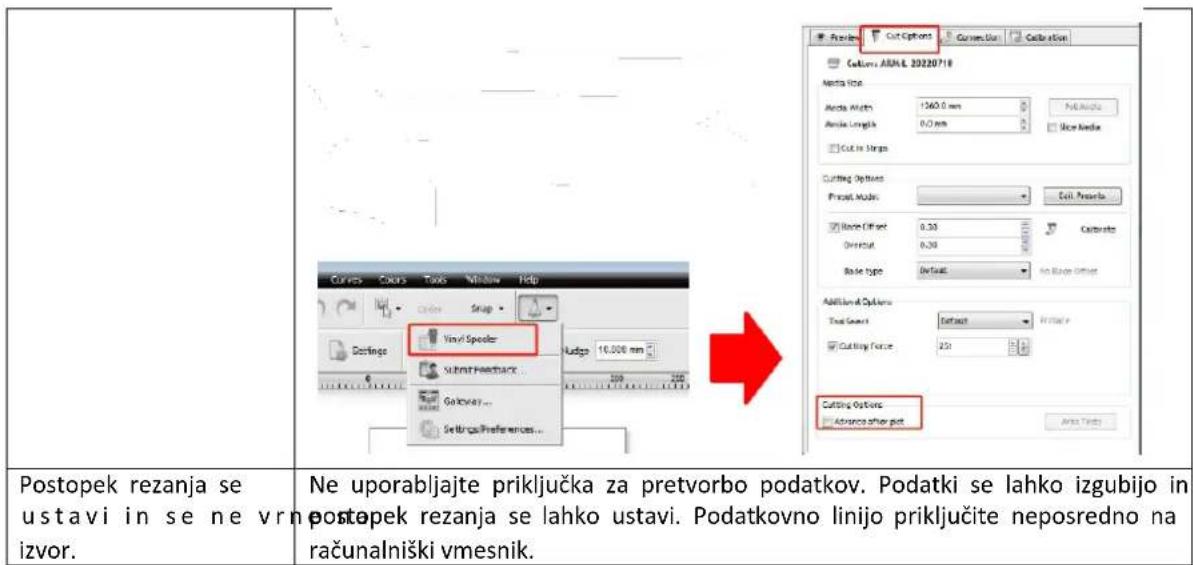

Učinek rezanja majhne grafike ni idealen.	Ko je višina reza 3-5 mm Črk, je vrednost kompenzacije programske opreme nastvljena na 0,45 in hitrost nastvljena na 400 mm/s. Ko je višina reza večja od 5 mm Črk, je vrednost kompenzacije programske opreme nastvljena na 0,3 in hitrost nastvljena na 600 mm/s ali več:
	Cutting height for 3-5 mm compensation Settings Cutting height is more than 5mm compensation setting
	Cutting height is more than 5mm compensation setting
Pogosto ponavljoće se rezanje, rezanje pred avtomatskim papirjem in druge težave.	Prekličite funkcijo samodejnegа podajanja papirja po rezanjev programski opremi, kot je prikazano spodaj:

ODSTRANJEVANJE RABLIENIH NAPRAV

Te naprave ne odlagajte med komunalne opadke. Predajte ga zbirnemu mestu za reciklaranje elektricnih in elektrichnih naprav. Preverite simbol na izdelku, navodilih za uporabo in embalaži. Plastiko, uporabljeno za izdelavo naprave, je mogoce reciklirati v skladu z njihovimi oznakami. Z odločitvijo za reciklaranje pomembno prispevate k varovanju našega okolja.

Za informacije o vašem lokalmem obratu za recikliranje se obrnite na lokalne oblasti.
