BRUGSANVISNING PLO-1350 MSW

Bemærk atijke brugervejledning er maskinoversat. Skont der er blevet gjort en stor arbejdssindsats for at fø oversættelserne sã pracise som muligt, er ingen maskineoversættelser perfekte, og er heller ikke ment som erstating for en menseskelig oversættelse. Den officielle brugervejledning er den engelske version. Vi hæfter ikke juridisk for misforstælser som folge af maskinelle fejloversættelser Safremt der opstã tvivl om体系建设, henviser vi til den engelske brugsanvising da dette er den officielle version.

TEKNISKE DATA

Parameterbeskrivelse Parameterværdi
Produktnavn	Skæreplotter
Model	MSW-PLO-375	MSW-PLO-1350	MSW-PLO-720
Nominal spænding [V~] / frekvens [Hz]	230 / 50
Nominal effekt[W]	90	95	95
Strøm [A]	2
Beskyttesesklasse	1
Dimensioner (brede x dybde x højde) [mm]	530 x 235 x 210	1510 x 455 x 1000	880 x 450 x 1000
Vægt [kg]	~6.45	~19	~15.4
Skærehastighed [m/s]	0,8
Skærebredde [mm]	285	1260	630
Fremføringsbredde [mm]	375	1350	720
Skæretryk [g]	20-500
Skærediameter [mm]	≤1
Repeterbarhed [mm]	0,1
Forbindelsesinterface	USB, COM

FORHOLDSREGLER

a) Det beskyttende materiale skal fjernes, før skareplotteren tændes.
b) Tjek etiketten pa bagsiden af plotteren for at bekrafte, at den nominelle spanding, der kræves af plotteren, stemmer overens med spandingen i strømforsyningen.
c) Sorg forst for, at afbryderen er slukket, og sæt derefter strømforsyningen i en stikkontakt med jordforbindelse.
d) Rør ikke ved nettedningen med våde hænder for at undgå elektrisk stød.
e) Brug kun det strømkabel og datakabel, der følger med dette produit, eller producentgodkjende erstatninger.
f) Undgå at tabe metalgenstande og væsker ned i maskinen for at undgå Funktionsejrl.
g) Nár du har lukket ned, skal du vente yderligere 5 sekunder med at taende for skareplotteren igen, ellers vil skareplotteren blive beskadiget.
h) I tordenvejr skal du sætte afbrydenen på OFF og trække netledningen ud.
i) Du mä ici producentens komponenter privat.
j) Producenten forbeholder sig ret til at aendre produktspecifikationer uden forudgaende varsel.
k) Producenten bærer kun de juridiske forpligtelser for delve produktet, der er solgt til brugerne, og bærer ikke andre tab forårsaget afprodukternes Funktionsejl.
I) Uden vores virksomheds tilladelse m'a ingen del af donne manual kopieres ell overfores i noget navn.
m) Traek IKKE vognen med handen.
n) Hvis der hores en unnormal lyd, nar maskinen er taendt, skal du straks slukke for strommen og kontakte eftersalgsafdelingen for at fä feedback.

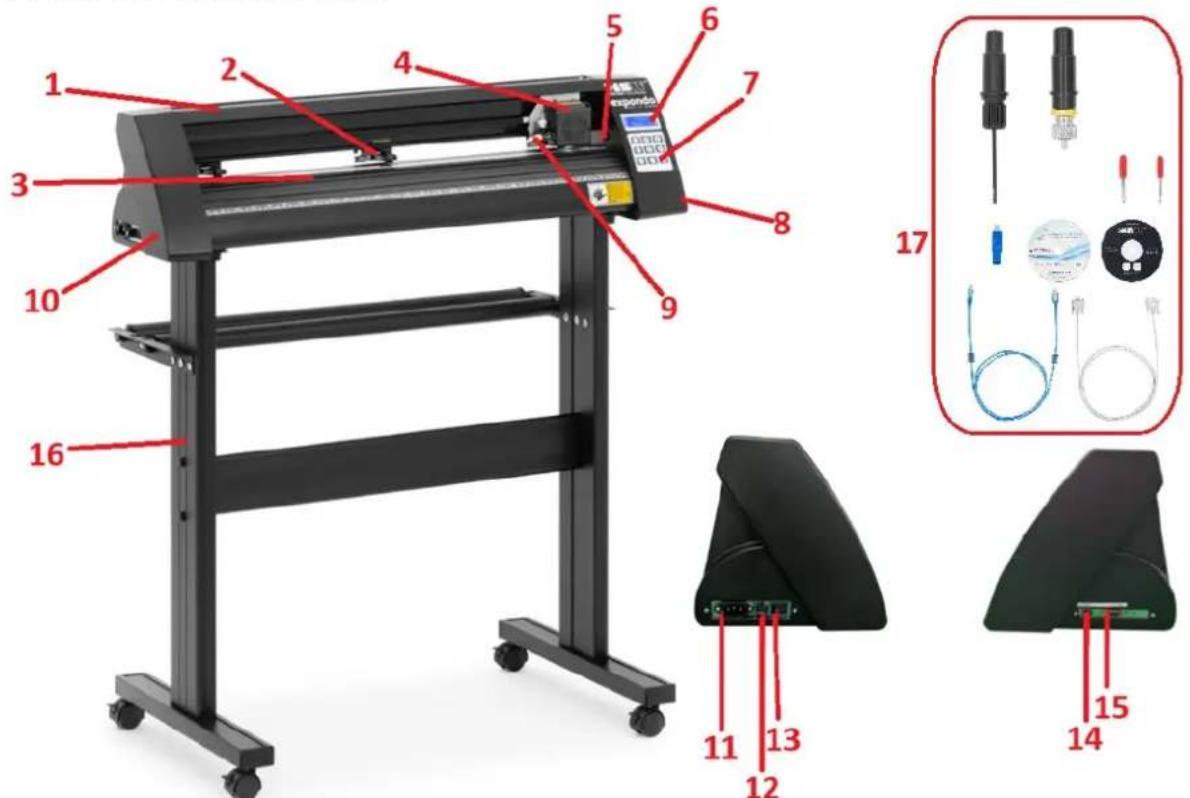

PRODUKTBESKRIVELSE

1. Daksel til skinnerf.org
2. Sæt med klemmeruller
3. Indfording af papirrulle
4. Vogn
5. Nulstil kontakt
6. Skaerm
7. Kontrolpanel
8. Daksel pa hjre side
9. Klemme til klinge
10. Daekseli ventre side
11. Stik til strømtilslutning
12. Sikringsholder
13. Strømafryder
14. USB-port
    15.COM-port
15. Stativ
16. Tilbehør

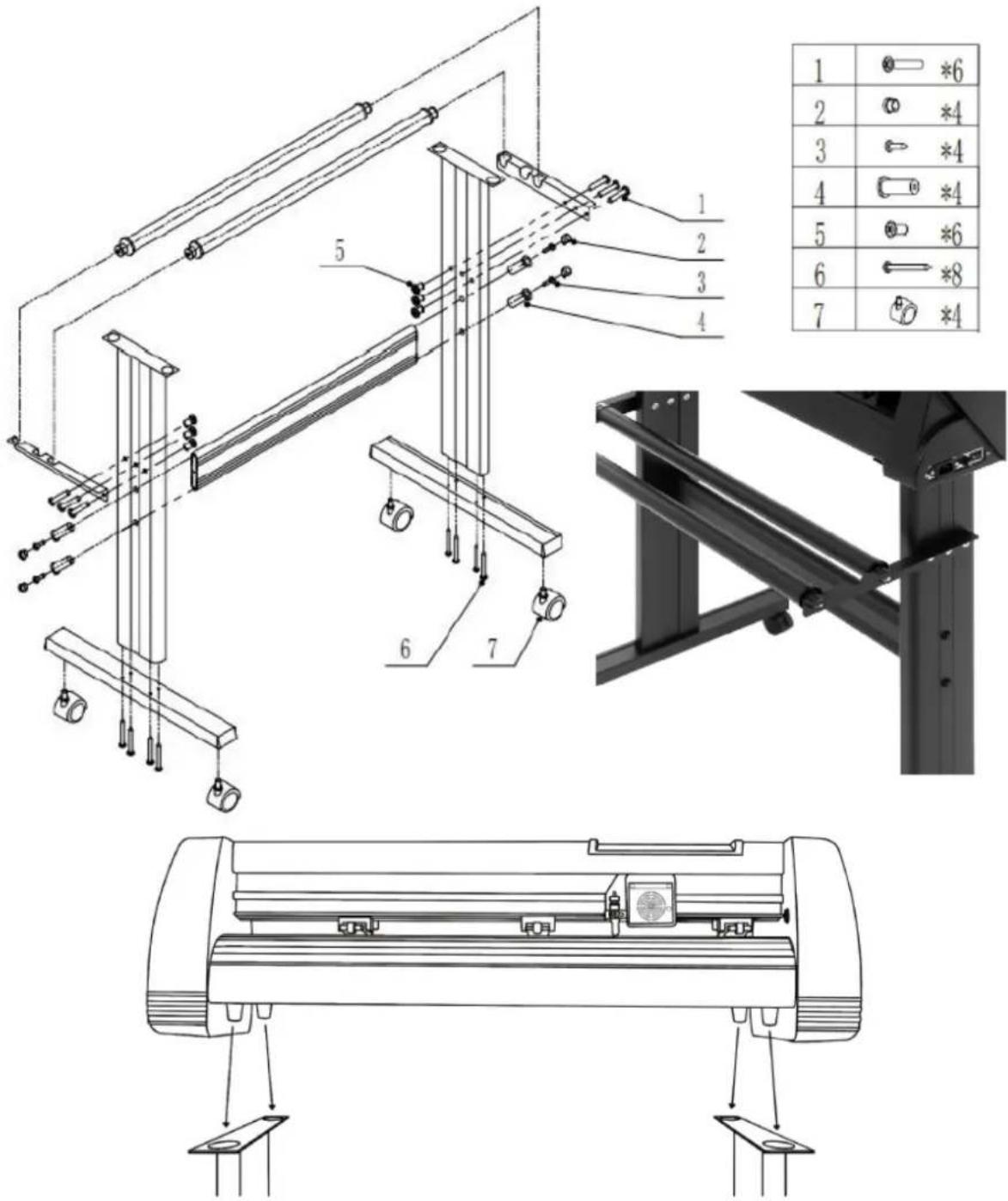

SAMLING AF STATIV

SAMLING AF BLADE

1. Skru hætten af klingevognen.
2. Sæt messingringen på bladvognen iHLTnedadgående position.
3. Fjern beskyttelsesdækslet fra en ny klinge.
4. Sæt klingen ind i toppen af klingevognen.
5. Skru hætten tilbage på knivvognen.
6. Juster slædehætten, indtil klingen stikker ca.0,4 mm ud.

1. Juster messingringen, indtil den sidder godt fast pa hæten. Det hjælper med at holde hæten pa plads under arbejdet.

BEMERK: Bladene skal udskiftes hvr 6. maned. Det kan vare ndvendigt at udskifte dem oftere, hvis man skerer itykkere materiale som flock, glitter erer reflekterende materialer.

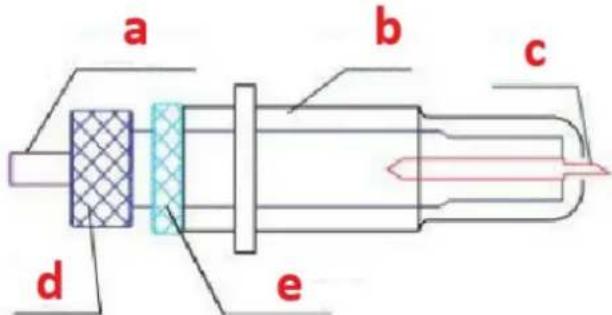

FASTGÖRELSE AF KLINGEN I HOLDEREN

a) Pressestang
b) Daeksel til kniv
c) Klinger
d) Skaft
e) Bladjusteringsmøtrik

1. Løsn knivjusteringsmøtrikken, og drej skafet for at justere længden af den blotlagte knivspids. Bestem spidslængden i henhold til materialets tykkelse:

A) Materiale tykkelse
B) Grundtykkelse
V) Korrekt skaeredybde
X) Venstre - knivspidsen er for lang; Hojre - knivspidsen er for kort

1. Tryk på pressestangen, när du vil skiffe klinge. Tag bladet ud, när det er blotlagt.
2. BEMAERK: Knivspidsen er meget skarp - rør den/DD med fingeren pÅ ground af mulig skade og risiko for, at kniven bliver sløv!

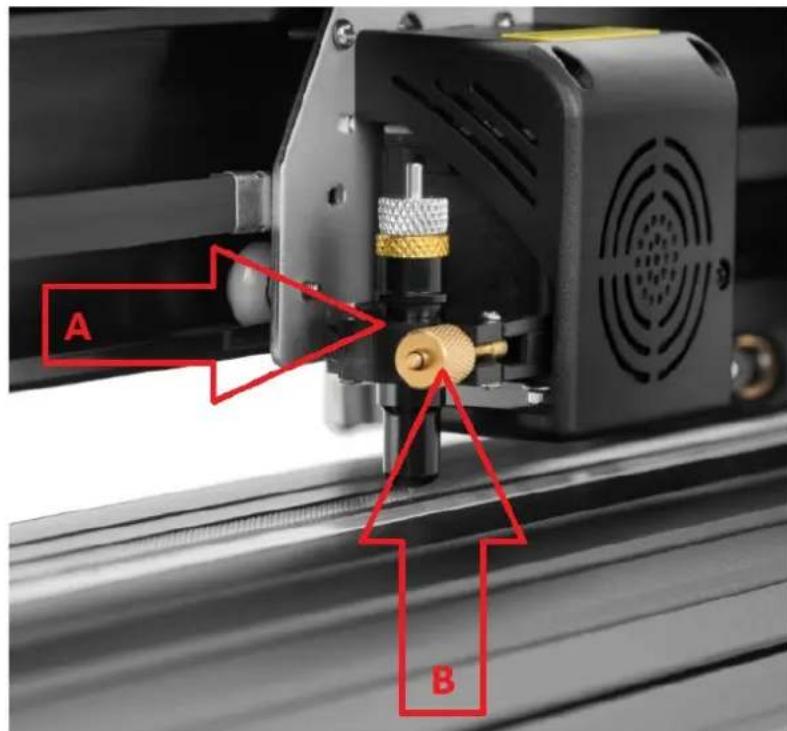

INSTALLATION AF BLADHOLDEREN I BÄRKEN

A)Vognslids (holder knivenheden i vognarmen)
B) Laseknap (giver adgang til bladet aller pennevognen til udskiftning af tilbehør)

1. Løsn laseknappen på vognarmen.
2. Placer knivslæden i slædearmens Åbning.
3. Spænd laseknappen på vognarmen.

DISPLAY, KONTROLPANEL OG INDSTALLINGER

Hovedskærmen gør det muligt at indstille skæremaskinens hovedindstillinger sasom skærehastighed, skærekraft og skære et testmønster eller kontrollere mængden af kraft, der er indstillet i øjeblikket. Valgmuligheder for hovedskærm:

"Reset"

Nulstiller maskinens drift og sæt vognarmen til dens højre position.

"Option"

Gá ind i offline-/pause-tilstand.

"Setup"

Gá ind i opsætningstilstanden.

"Move"

Skaerer en lille testform til at teste de aktuelle kraftog hastighedsindstillinger. Bruges til at bestemme den korrekte skarehestighed og kraftindstillinger, der er nodvendige for forskellige materialer uten at spilde et storre stykke af dem.

"Origin"

Bruges til at teste z-aksens fungkionalitet (ved at slippe klingen ned, hvis slæden fungerer korrekt) ellertil at indstille et nyt startpunkt, narr maskinen er i offline-tilstand.

↓/↑

Justerer skarehestigheden. En skarehestighed pa 300mm / s er en (rimelig) standardhastighed, der kan bruges til de flete snit. Nar du arbejder medindre og mere detaljerede billedder, kan det vare ndvendigt med en langsommere hastighed. Nar du arbejder med storre ogindre detaljerede billedder, kan der indstilles en hojere hastighed for at forkorte betjeningstiden.

/

Justerer skærekraften. En skærekraft på 100g er et godt generelt udgangspunkt at arbejde fra, nar man forsøger at bestemme den nødvendige kraft til et specifikt materiaie. Alle skærbare materialer vil rive i den nødvendige maengde kraft, sa der bør alto

udføres korrekte tests for at bestemme den rigtige mxengde brugt kraft. En passende mxengde kraft er, på bladet welt trænger ind i materialet, der skal skæres, mens det/DDIkke skærer gennem bagsidematerialet.

Offline-tilstand bruges til at omplatzere skærematerialet og klingen, sä en ny startup position kan indstilles til det næste design. Denne tilstand kan ögså tilgås, mens maskinen er i drift, og vil sætte den aktuelle skæreproces på pause. Selvom der kan foretagesændringer i materialet og klingepositionerne, hvis offline-/pause-tilstand er aktiveret under skæring, anbefales det normalt ikke at foretageændringer i begge indstillinger. Valgmuligheder for offlinetilstand:

"Reset"	Nulstiller maskinens drift og sæt vognarmen til dens højre position.
"Option"	Ignorerer eventuelle ændringer, der er foretaget i materiale eller klinge placerer og afslutter offline-/pause- tilstand, og returnerer maskinen til hovedskærmen. Genoptager enhver klipning, der fandt sted, da offline-/pause-tilstand blev aktiveret.
"Setup"	Uden funktion i dette tilstand.
"Move"	Accepterer alle ændringer, der er foretaget i materialet eller knivens positioner, og afslutter offline-/pause- tilstand og returnerer skæreren til hovedskærmen. Genoptager enhver skæring, der fandt sted, da offline-/pause-tilstand blev aktiveret fra de nye kniv-/materialepositioner.
"Origin"	Accepterer alle ændringer, der er foretaget i materialet eller knivens positioner, og afslutter offline-/pause tilstand og returnerer skæreren til hovedskærmen. Genoptager enhver skæring, der fandt sted hvornår Offline-/pause-tilstand blev indtastet fra de nye blade/materiale-positioner.
\( \downarrow / \uparrow \)	Genplacer materialet ved at flytte fremføringsrullerne. Efter bevægelser kan vi bekråfte ændringerne ved at trykke på "Flyt" eller "Oprindelse" knapperne eller annullere den ved at trykke på "Option" knappen.
\( \leftarrow / \rightarrow \)	Flyt bladet ved at flytte slædearmen. Efter bevægelser kan vi bekråfte ændringerne ved at trykke på "Origin"-knapperne eller annullere ved at trykke på "Option"-knappen.

OPERATION

1. Placer rullen oven pa stativrullerne. Til varmepresse vinyl, vend venligst rullen:

2. Frigør klemmevalsernes udloserhändtag:
3. Før vinylen ind under klemmevalserne (hvis du arbejder fra et enkelt ark i stedet for en rulle, kan vinylen ogsa fremfores fra forsiden):

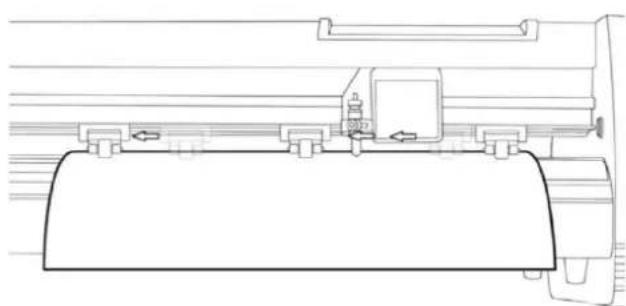

4. Juster klemmevalserne, sa der er en rulle placeret pahr side af vinylen (og pa modeller med 3 ell flere ruller, en rulle nær midten). Undga at sænke en klemrulle til mellemrummet mellem de to fremfuringsvalser:

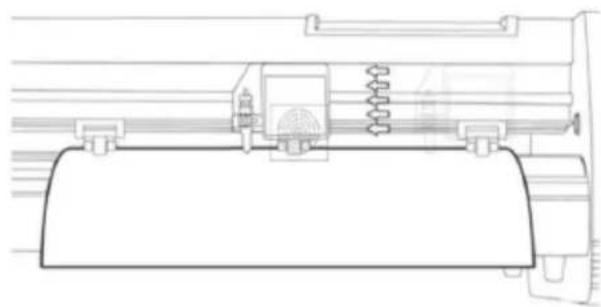

1. Efterlad et mellemrum pa mellem 1,27 - 3,8 mm (1/2"-1 1/2") fra kanten af rullen og kanten af vinlen pa begge sider:

1. Sæt klemmevalserne i indgreb ved at trykke ned på klemmevalsen udloserhändtag.
2. Taend for maskinen (hvis den/DDt endnu).

AEndring af skareposition

1. Tryk pã "Option"-knappen for at gã ind i offline-tilstand.

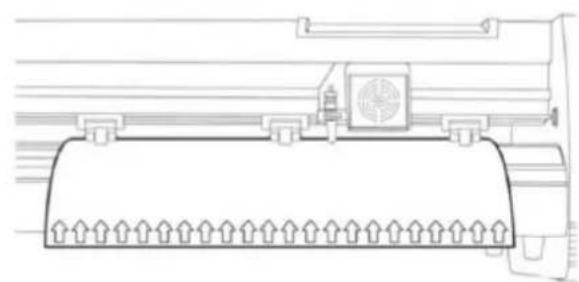

2. Juster vinylen til det sted, hvor du vil lave dit snit til at starte ved at bruge pil op og ned pa kontrlpanelet:

1. Tryk nu på "Oprindelse"-knappen for at fortælle fraeseren, at dette er stedet, hvor du ønsker, at skæringen skal begynde.

2. BEMÄRK: När du vælger en startplacering for dit design, skal du huske, at processen starter i det nederste højre område af designet. Efterlad tilstrækkelig plads til venstre for og bag startstedet for at afslutte skæringen.

Hvis du gerne vil foretage andre justeringer af trykket, hastigheden ell er andre indstlinger, kan du gore det nu. Hvis du sætter op til din første klipning med maskinen, bør standardværddierne vare et godt udgangspunkt.

Hvis du foretager nogen justeringer af din fræser, skal du sorge for, at du vender tilbage til hovedskærmen, for du forsøger at skære.

Softwaredrift

1. Sæt strømkablet i skæreren og sæt derefter encheden i ogænd for strømmen.
2. Hvis du bruger et serielt kabel til at forbinde maskinen til en computer, er yderligere opsætning ikke nødvendig. Tilslut blot den ene ende af kablet til maskinen og den,anden Ende til en computer, og opsætningen er fuldør. Hvis du harmere end en seriel forbindelse pa din computer, ellr du oplever kommunikationsproblemer mellem maskinen og computeren, kan du kontrollere, at den korrekte COM-port bruges i din softwareopsætning, men for de fleste brugere vil COM-porten vare COM1.
3. Hvis du bruger et USB-kabel til at tilslutte maskinen til en computer, er installationssoftwareen (SignMaster) nɒdvendig - vist i yderligere trin. Driveren installereres automatisk under softwareinstallationen, det er/DDnvdigt at installere drivenen separat.
4. Åbn softwareboksen, tag disken og sæt den i et optisk cd-drev eller sæt USB-flashdisken med softwaredriver pa.

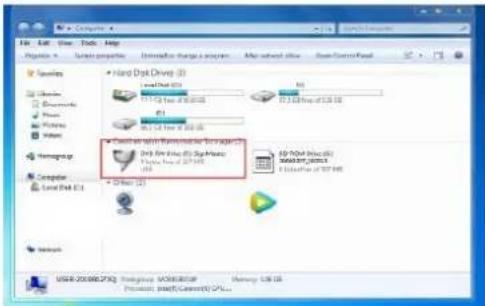

5. [Hvis installationen ikke er startet automatisk] Åbn computeren, dobbeltklik eller højreklik på det optiske drev for at installere softwares:

1. Klik påikonet i det røde felt og start installationen af softwares og vælg installationssproget:

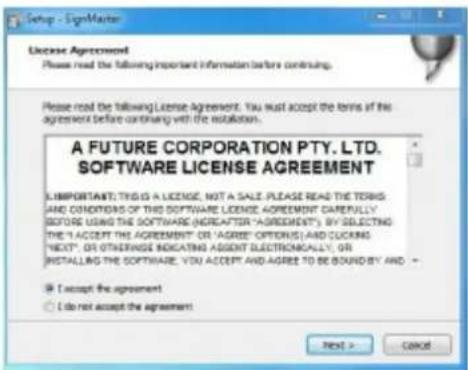

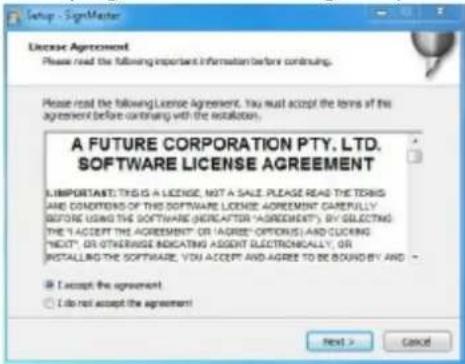

1. Accepter softwarevilkarene, og klik pa Næste for at fortsette:

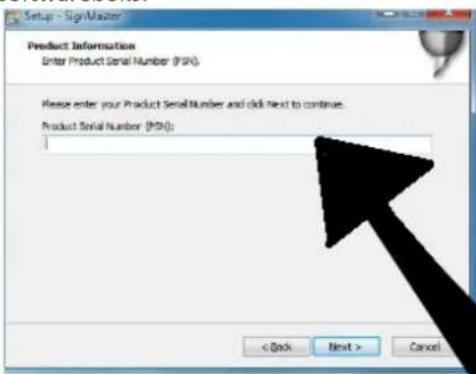

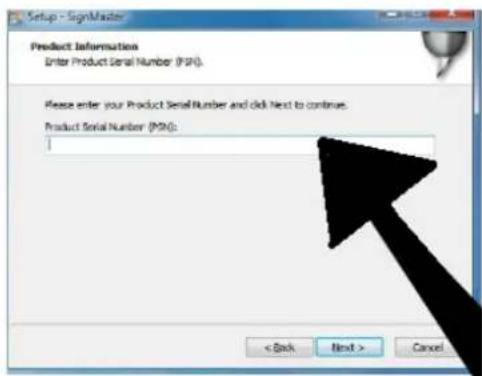

1. Indtast Produkts serienummer (PSN) i vinduet - PSN-koden kan findes i venstre side af den Åbnede softwareboks:

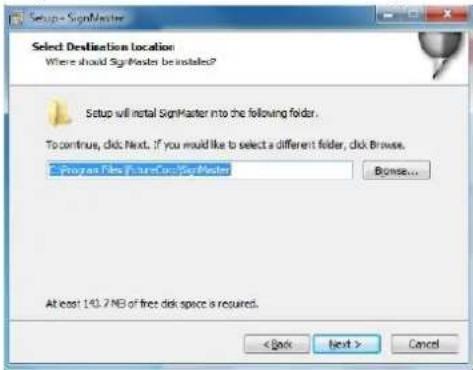

1. Følg standardinstallationsstien - vælg installationsmappen og klik på næste:

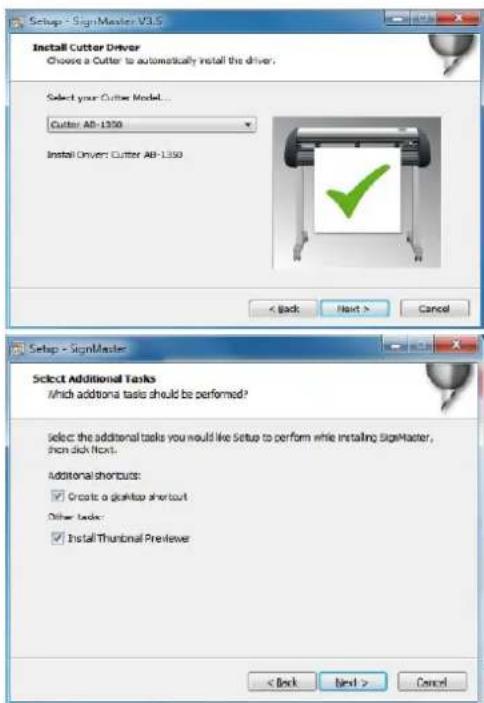

1. Vælg maskinmodellen (tjek den på etiketten på maskinens krop), og klik på næste:

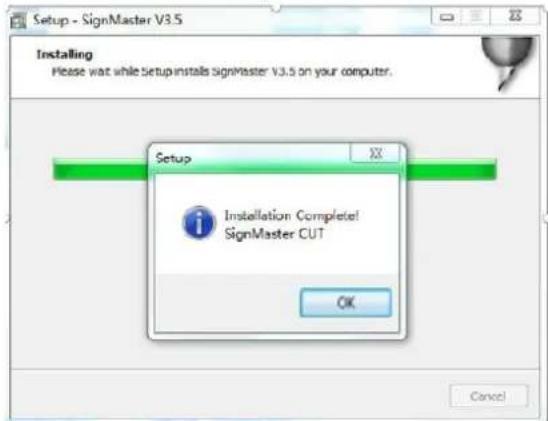

1. Installationen er fuldført, hvis du ser dette vindue vises pa skærmen:

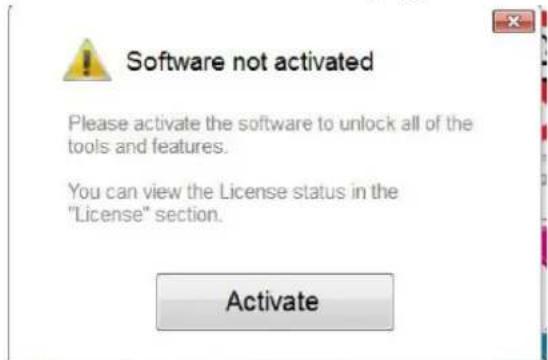

1. Nár du abner softwaren for Förste gang, vises aktiveringsvinduet:

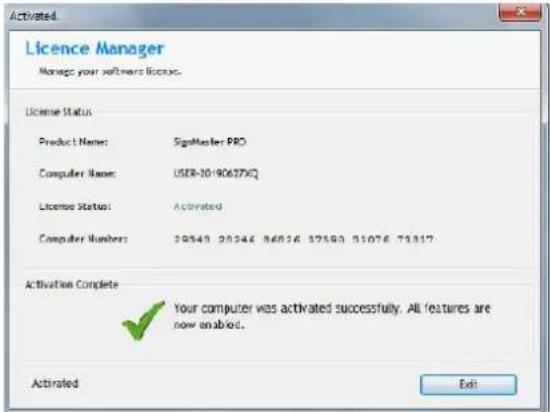

1. Nár du har aktiveret softwaren, skal du klikke pá "Aflut" i vinduet:

Tilslutning af softwaren til maskinen

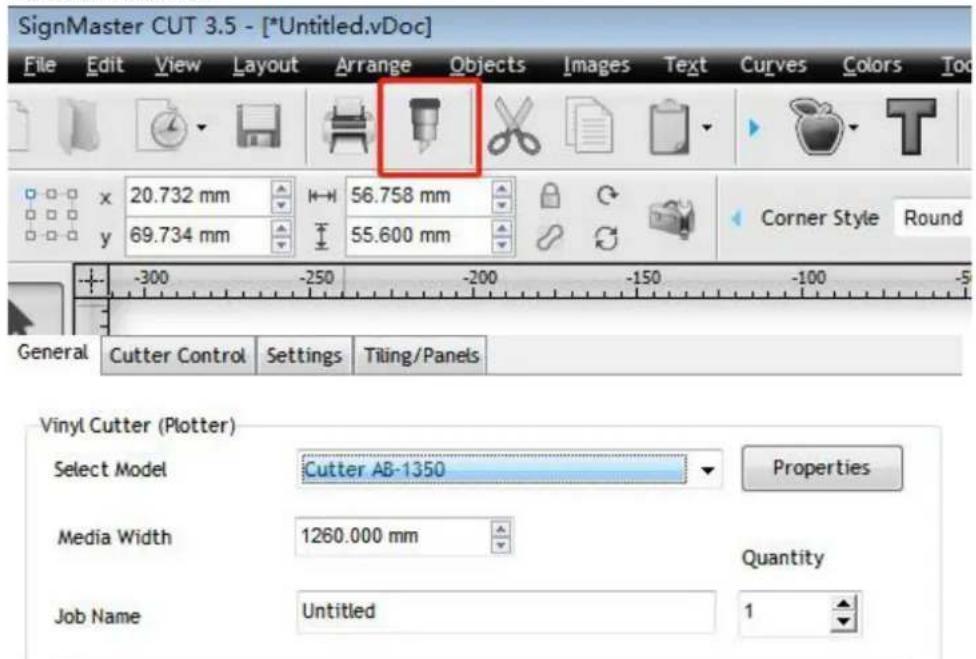

1. Åbn softwaren, vælg det ønskede indhold og klik på sendt til skæreplotteren. Klik på skæreikonet markeret nedenfor:

1. Klik på knappen "Egenskaber":

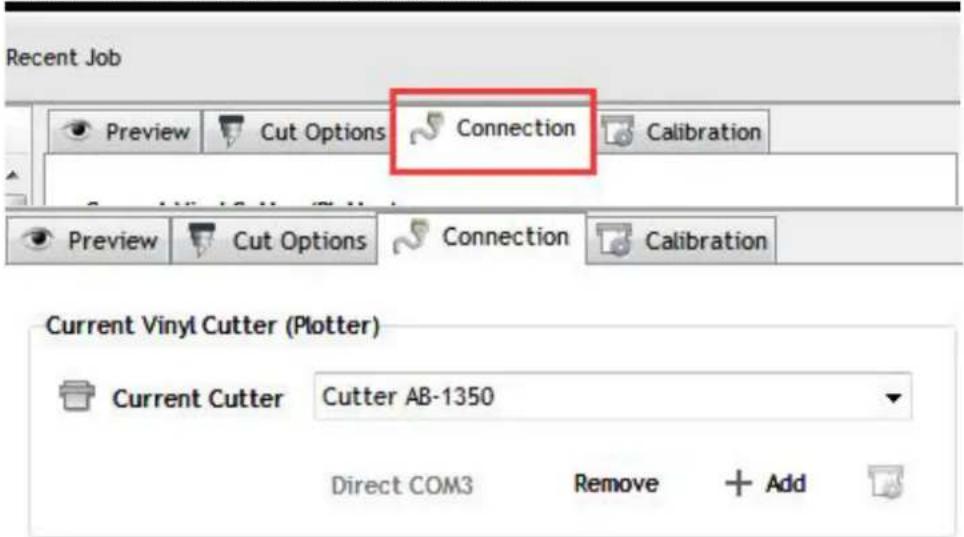

1. Klik pa fanen "Forbindelse" og vaelg maskinmodel:

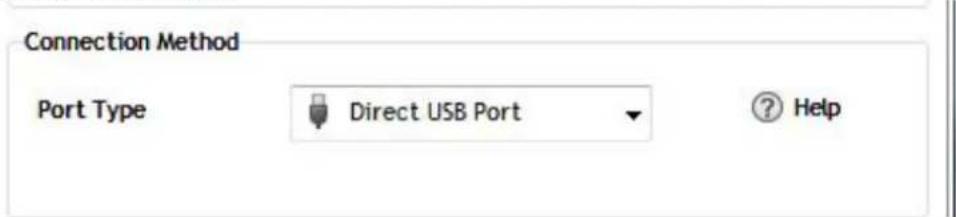

1. Vaelg direkte USB-port:

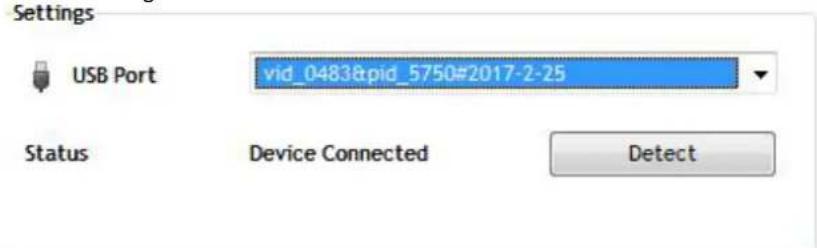

1. Rullemenu valgt driver:

BEM/ERK: Videovejledning til softwareinstallation er også inkluderet på USB-flashdrevet.

FEJLFINDING

Problem	Løsning
Maskinen kan ikke oprette forbindelse til software.	Softwarereportindstlinger, som vist nedenfor: Cytelanser 131.3 - [Antibody] Koekjeer (Materi) VirkCaizen (Materi) Spectra (Materi) Penta (Materi) CoefesSyte (Materi) CDR (Materi) AD (Materi) Connection Method Part Type Direct US Port H#p
Papirafvigelse opstod under skæring	Fordi papirpressens spænding er inkonsekvent, drej de to gule messingmøtrikker på hvver papirpresse til samme hjde, hvorefter trykket er afbalanceret, som vist nedenfor:
	Drej dem til samme højde.
Effekten af små grafikskæring er/DDieel.	När klippehøjden er 3-5 mm bogstaver, sættes softwarekompensationsværddien til 0,45 og hastigheden justeres til 400 mm/s. När klippehøjden er mere end 5 mm bogstaver, sættes softwarekompensationsværddien til 0,3 og hastigheden justeres til 600 mm/s ellermere:Cutting height for 3-5 mm compensation Settings Cutting height is more than 5mm compensation setting
Ofte gentagen klipning, klipning før automatisk papir og andre problemer.	Annuller den automatiske papirfremføringsfunktion after klipning i softwaresen, som vist ndenfor:
Skæreproessen stopper og vender/DDieel.	Brug/DDie9 nogen datakonzerveringsstik. Data kan gå tabt, og skæreproessen kan stoppe. Sæt venligst datalinjen direkte i computergrænsefladen.

BORTSKAFFALSE AF BRUGTE ENHEDER

Bortskaf违法犯罪 Bortskaf违法犯罪 Bortskaf违法犯罪 Bortskaf违法犯罪 Bortskaf违法犯罪 Bortskaf违法犯罪 Bortskaf违法犯罪 Bortskaf违法犯罪 Bortskaf违法犯罪 Bortskaf违法犯罪 Bortskaf违法犯罪 Bortskaf违法犯罪 Bortskaf违法犯罪 Bortskaf违法犯罪 Bortskaf违法犯罪 Bortskaf违法犯罪 Bortskaf违法犯罪 BortskAF违法犯罪 BortskAF违法犯罪 BortskAF违法犯罪 BortskAF违法犯罪 BortskAF违法犯罪 BortskAF违法犯罪 BortskAF违法犯罪 BortskAF违法犯罪 BortskAF违法犯罪 BortskAF违法犯罪 BortskAF违法犯罪 BortskAF违法犯罪 BortskAF违法犯罪 BortskAF违法犯罪 BortskAF违法犯罪 BortskAF违法犯罪 BortskAF违法犯罪 Borkevski违法犯罪 Borkevski违法犯罪 Borkevski违法犯罪 Borkevski违法犯罪 Borkevski违法犯罪 Borkevski违法犯罪 Borkevski违法犯罪 Borkevski违法犯罪 Borkevski违法犯罪 Borkevski违法犯罪 Borkevski违法犯罪 Borkevski违法犯罪 Borkevski违法犯罪 Borkevski违法犯罪 Borkevski违法犯罪

Kontakt de lokale myndigheder for at fä oplyninger om dit lokale genbrugsanlag.
