MANUALE UTENTE R36DB HiKOKI

11. Contattare il negozio specializzato per la riparazione

dell’aspiratore. ○ Poiché questo aspiratore è conforme al corrispondente standard di sicurezza, non modifi carlo. ○ Assicuratevi di richiedere al vostro rivenditore o a un centro di assistenza autorizzato di eseguire la riparazione. Se riparerete da soli l’apparecchio, potreste provocare incidenti o lesioni.

12. Questo apparecchio può essere utilizzato da bambini

di età dagli 8 anni in su e da persone con ridotte capacità fi siche, sensoriali o mentali o con mancanza di esperienza e conoscenza, nel caso in cui siano sorvegliati o istruiti per l’uso dell’apparecchio in modo sicuro e comprendano i rischi inerenti. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione utente non devono essere eseguite da bambini senza supervisione.

Le precauzioni comuni agli aspiratori sono state descritte. Per gli aspiratori per utensili elettrici, seguire le ulteriori precauzioni descritte di seguito: AVVERTENZA

1. Evitate di aspirare con l’apparecchio:

○ Liquidi (es. acqua, olio) o detriti umidi. ○ Scintille generatesi durante taglio o smerigliatura di metalli. ○ Oggetti molto caldi, come sigarette accese. ○ Sostanze infi ammabili (benzina, diluenti, benzina avvio, cherosene, vernici, ecc.), sostanze esplosive (nitroglicerina, ecc.), sostanze combustibili (alluminio, zinco, magnesio, titanio, fosforo rosso, fosforo giallo, celluloide, ecc.). ○ Oggetti affi lati, quali chiodi, lamette o vetro. ○ Materiali che si solidifi cano, come polvere di cemento e toner, e polveri sottili conduttive, come polvere di metallo e di carbonio.

2. Sistemate correttamente il fi ltro prima dell’uso. Non

utilizzare l’apparecchio senza il fi ltro o senza che questo sia sistemato nella posizione corretta, né utilizzare un fi ltro danneggiato. Si potrebbero provocare guasti, come la bruciatura del motore.

3. Non utilizzare l’apparecchio se la bocchetta di

aspirazione, di ingresso o di uscita dell’aria è ostruita. La temperatura del motore potrebbe aumentare in modo anomalo, provocando danni come deformazione dei componenti o bruciatura del motore.

4. Non utilizzare l’apparecchio se la porta di aspirazione

o la bocchetta per pavimenti, ecc. sono intasati da sostanze estranee. La temperatura del motore potrebbe aumentare in modo anomalo, provocando danni come deformazione dei componenti o bruciatura del motore.

5. Non sottoporre il quadro interruttori a forti urti né

romperlo. Ciò potrebbe causare problemi.

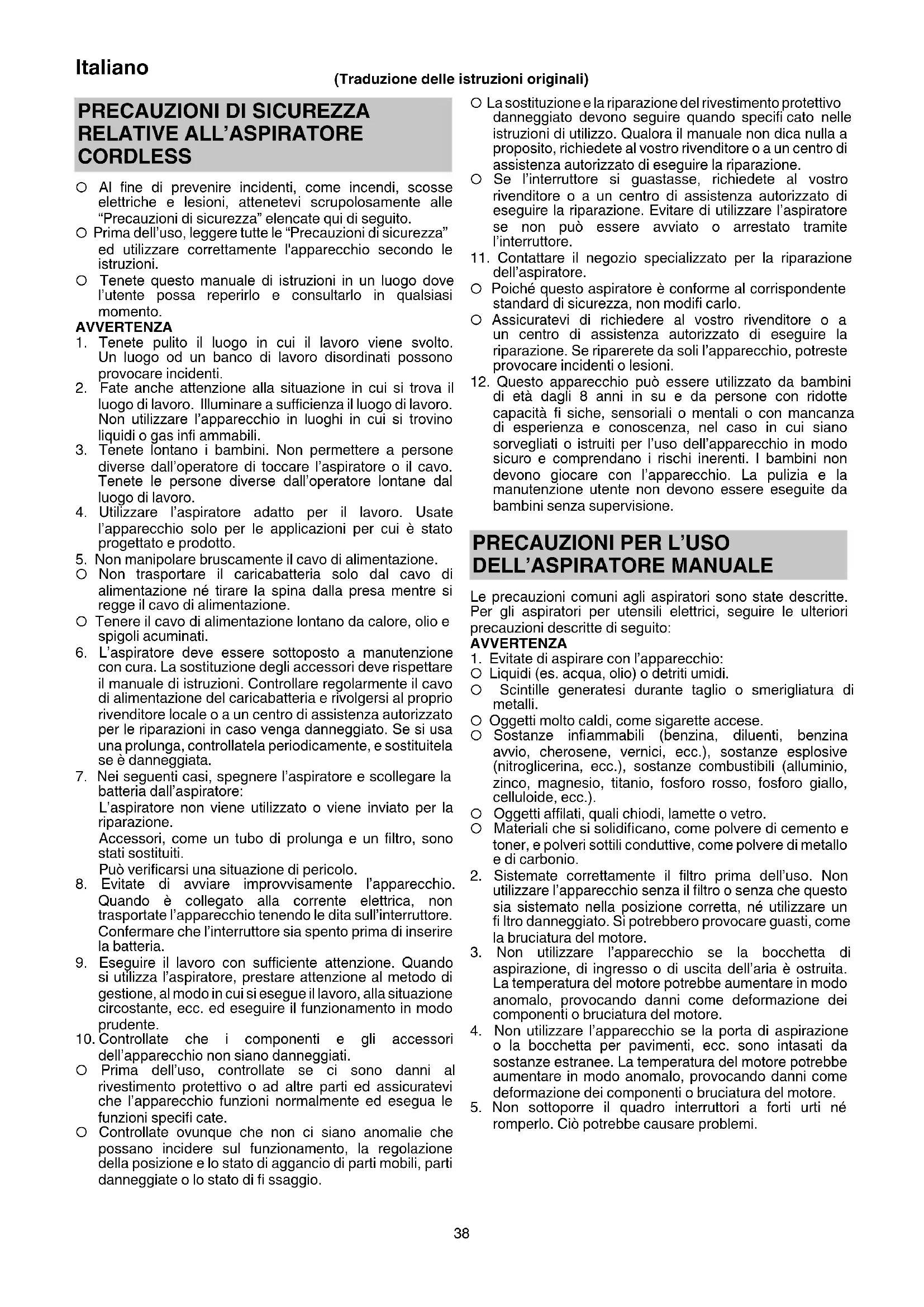

PRECAUZIONI DI SICUREZZA

RELATIVE ALL’ASPIRATORE

CORDLESS ○ Al fi ne di prevenire incidenti, come incendi, scosse elettriche e lesioni, attenetevi scrupolosamente alle “Precauzioni di sicurezza” elencate qui di seguito. ○ Prima dell’uso, leggere tutte le “Precauzioni di sicurezza” ed utilizzare correttamente l'apparecchio secondo le istruzioni. ○ Tenete questo manuale di istruzioni in un luogo dove l’utente possa reperirlo e consultarlo in qualsiasi momento. AVVERTENZA

1. Tenete pulito il luogo in cui il lavoro viene svolto.

Un luogo od un banco di lavoro disordinati possono provocare incidenti.

2. Fate anche attenzione alla situazione in cui si trova il

luogo di lavoro. Illuminare a suffi cienza il luogo di lavoro. Non utilizzare l’apparecchio in luoghi in cui si trovino liquidi o gas infi ammabili.

3. Tenete lontano i bambini. Non permettere a persone

diverse dall’operatore di toccare l’aspiratore o il cavo. Tenete le persone diverse dall’operatore lontane dal luogo di lavoro.

4. Utilizzare l’aspiratore adatto per il lavoro. Usate

l’apparecchio solo per le applicazioni per cui è stato progettato e prodotto.

5. Non manipolare bruscamente il cavo di alimentazione.

○ Non trasportare il caricabatteria solo dal cavo di alimentazione né tirare la spina dalla presa mentre si regge il cavo di alimentazione. ○ Tenere il cavo di alimentazione lontano da calore, olio e spigoli acuminati.

6. L’aspiratore deve essere sottoposto a manutenzione

con cura. La sostituzione degli accessori deve rispettare il manuale di istruzioni. Controllare regolarmente il cavo di alimentazione del caricabatteria e rivolgersi al proprio rivenditore locale o a un centro di assistenza autorizzato per le riparazioni in caso venga danneggiato. Se si usa una prolunga, controllatela periodicamente, e sostituitela se è danneggiata.

7. Nei seguenti casi, spegnere l’aspiratore e scollegare la

batteria dall’aspiratore: L’aspiratore non viene utilizzato o viene inviato per la riparazione. Accessori, come un tubo di prolunga e un fi ltro, sono stati sostituiti. Può verifi carsi una situazione di pericolo.

8. Evitate di avviare improvvisamente l’apparecchio.

Quando è collegato alla corrente elettrica, non trasportate l’apparecchio tenendo le dita sull’interruttore. Confermare che l’interruttore sia spento prima di inserire la batteria.

9. Eseguire il lavoro con suffi ciente attenzione. Quando

si utilizza l’aspiratore, prestare attenzione al metodo di gestione, al modo in cui si esegue il lavoro, alla situazione circostante, ecc. ed eseguire il funzionamento in modo prudente.

10. Controllate che i componenti e gli accessori

dell’apparecchio non siano danneggiati. ○ Prima dell’uso, controllate se ci sono danni al rivestimento protettivo o ad altre parti ed assicuratevi che l’apparecchio funzioni normalmente ed esegua le funzioni specifi cate. ○ Controllate ovunque che non ci siano anomalie che possano incidere sul funzionamento, la regolazione della posizione e lo stato di aggancio di parti mobili, parti danneggiate o lo stato di fi ssaggio. (Traduzione delle istruzioni originali) 000BookR36DBEU.indb38000BookR36DBEU.indb38 2022/06/1514:07:002022/06/1514:07:0039 Italiano

6. Non esporre gli occhi alla luce in modo diretto. Se

gli occhi vengono esposti continuamente alla luce, potrebbero verifi carsi fastidi alla vista. Rimuovere eventuali tracce di sporco attaccati dalla lente della spia LED con un panno morbido, prestando attenzione a non graffi are la lente. Graffi sulla lente della spia LED possono causare la diminuzione della luminosità.

7. Se l’apparecchio cade o urta qualcosa accidentalmente,

controllate che non riporti rotture, incrinature o deformazioni. Rotture, incrinature o deformazioni possono causare lesioni.

8. Quando l’apparecchio non è in buone condizioni o emette

suoni anomali durante l’uso, spegnete immediatamente l’interruttore e richiedete al vostro rivenditore o a un centro assistenza autorizzato di eseguire le riparazioni. Se continuerete ad utilizzare l’apparecchio in cattive condizioni, si potrebbero verifi care lesioni personali.

9. Questo apparecchio è stato progettato per essere usato

solo in ambienti interni. Non utilizzare sotto la pioggia. Tenere lontano da acqua o olio. Si potrebbero causare malfunzionamenti in quanto questo apparecchio non è impermeabile.

PRECAUZIONI DI SICUREZZA

1. Caricare sempre la batteria a una temperatura di

0°C–40°C. Una temperatura inferiore a 0°C può provocare sovraccarico, il che è pericoloso. La batteria non può essere ricaricata a una temperatura superiore a 40°C. La temperatura ideale per la carica è di 20°C–25°C.

2. Non utilizzare il caricatore in continuazione.

Quando una ricarica è terminata, far riposare il caricatore per circa 15 minuti prima della successiva ricarica della batteria.

3. Non permettere che sostanze estranee entrino nel foro

di collegamento della batteria ricaricabile.

4. Non smontare mai la batteria ricaricabile e il caricatore.

5. Non provocare mai dei corto-circuiti alla batteria

ricaricabile. Il fenomeno provoca surriscaldamento e una notevole corrente elettrica. Può quindi causare ustioni o danni alla batteria.

6. Non gettare la batteria nel fuoco. Può esplodere.

7. Non appena la vita della batteria dopo le operazioni di

ricarica diventa troppo breve per fi ni pratici, portare la batteria al negozio dove è stata acquistata. Non gettarla mai via.

8. Non inserire alcun oggetto nelle fessure di ventilazione

del caricatore. L’inserimento di oggetti metallici o infi ammabili nelle fessure di ventilazione può causare facilmente delle scosse elettriche o danneggiare il caricatore.

10. Controllate che la batteria sia solidamente installata.

Se dovesse essere montata male, potrebbe fuoriuscire e causare incidenti.

11. Non utilizzare il prodotto se l’utensile o i morsetti della

batteria (montaggio batteria) sono deformati. Installare la batteria potrebbe causare un corto circuito con conseguenti emissioni di fumo o accensione.

12. Conservare i terminali dell’utensile (montaggio della

batteria) liberi da detriti e polvere. ○ Prima dell’uso, assicurarsi che detriti e polvere non si siano accumulati nell’area dei terminali. ○ Durante l’uso, cercare di evitare che detriti o polvere provenienti dall’utensile cadano sulla batteria. ○ Quando si interrompe il funzionamento o dopo l’uso, non lasciare l’utensile in un’area in cui potrebbe essere esposto alla caduta di detriti o polvere. Farlo potrebbe causare un corto circuito con conseguenti emissioni di fumo o accensione.

13. Utilizzare sempre l’utensile e la batteria a temperature

comprese tra -5°C e 40°C.

Per estendere la durata, la batteria agli ioni di litio è munita di una funzione di protezione per arrestarne l’uscita. Durante l’utilizzo del prodotto nei casi da 1 a 3 descritti di seguito, anche se è acceso, il motore potrebbe arrestarsi. Ciò non indica un malfunzionamento ma è il risultato della funzione di protezione.

1. Quando la rimanente alimentazione della batteria si

esaurisce, il motore si arresta. In tal caso, ricaricarla immediatamente.

2. Se l’utensile è sovraccarico, il motore potrebbe arrestarsi.

In questo caso, spegnere l’utensile ed eliminare le cause del sovraccarico. Dopo ciò, sarà possibile riutilizzarlo.

3. Se la batteria si surriscalda in lavori di sovraccarico,

l’alimentazione della batteria potrebbe arrestarsi. In tal caso, interrompere l’uso della batteria e lasciarla raff reddare. Dopo ciò, sarà possibile riutilizzarlo. Inoltre, si prega di prestare attenzione al seguente avvertimento e cautela. AVVERTENZA Per prevenire qualsiasi perdita delle batterie, generazione di calore, emissione di fumi, esplosione e accensione, assicurarsi di prestare attenzione alle seguenti precauzioni.

1. Assicurarsi che la polvere e i detriti non si accumulino

sulla batteria. ○ Durante la lavorazione, assicurarsi che la polvere e i detriti non si depositino sulla batteria. ○ Assicurarsi che qualsiasi polvere e detriti che si depositano sull’utensile elettrico durante la lavorazione non si accumulino sulla batteria. ○ Non conservare una batteria inutilizzata in un luogo esposto a polvere e detriti. ○ Prima di ritirare una batteria, rimuovere la polvere e i detriti che si sono depositati su di essa e non conservarla insieme a parti metalliche (viti, chiodi, ecc.).

2. Non forare la batteria con un oggetto appuntito come un

chiodo, non colpire con un martello, calpestare, lanciare o sottoporre la batterie a violenti urti fi sici.

3. Non usare batterie apparentemente danneggiate o

4. Non usare la batteria per uno scopo diverso da quelli

5. Se la ricarica della batteria non si completa anche

quando è passato un tempo di ricarica specifi cato, interrompere immediatamente la ricarica.

6. Non mettere o sottoporre la batteria a temperature

elevate o ad alta pressione come in un forno microonde, essiccatore o contenitore ad alta pressione.

7. Tenere immediatamente lontano dal fuoco quando si

rilevano perdite o maleodore.

8. Non usare in un luogo dove viene generata forte

elettricità statica. 000BookR36DBEU.indb39000BookR36DBEU.indb39 2022/06/1514:07:002022/06/1514:07:0040 Italiano

9. Se si verifi ca la perdita delle batterie, maleodore,

generazione di calore, scolorimento o deformazione, o se appaiono anormalità di qualsiasi natura durante l’uso, la ricarica o la conservazione, rimuoverla immediatamente dall’apparecchio o carica batteria, e interrompere l’uso.

10. Non immergere la batteria né consentire ad alcun

liquido di penetrare all’interno. La penetrazione di liquidi conduttivi, per esempio acqua, può causare danni e quindi provocare incendi o esplosioni. Conservare la batteria in un luogo fresco e asciutto, lontano da materiali infi ammabili e combustibili. Le atmosfere di gas corrosivi devono essere evitate. ATTENZIONE

1. Se il liquido che fuoriesce dalla batteria entra negli

occhi, non sfregare gli occhi e lavarli bene con acqua fresca e pulita come acqua di rubinetto e contattare immediatamente un medico. Se non viene trattato, il liquido può causare problemi agli occhi.

2. Se il liquido fuoriesce sulla pelle o gli abiti, lavare

bene con acqua pulita come l’acqua del rubinetto immediatamente. C’è una possibilità che possa causare irritazione alla pelle.

3. Se si riscontrano ruggine, maleodore, surriscaldamento,

scolorimento, deformazione, e/o altre irregolarità quando si utilizza la batteria per prima volta, non usarla e restituirla al fornitore o venditore. AVVERTENZA Se nel terminale della batteria a ioni di litio penetrano corpi estranei conduttivi, potrebbe verifi carsi un cortocircuito della batteria con conseguente incendio. Nello stoccaggio della batteria a ioni di litio, attenersi scrupolosamente alle seguenti istruzioni. ○ Non inserire corpi conduttivi, chiodi e fi li (ad esempio fi li di ferro o rame) nel vano di stoccaggio. ○ Per impedire cortocircuiti, caricare la batteria nello strumento o applicare saldamente il coperchio della batteria per lo stoccaggio fi no a nascondere la ventola.

INFORMAZIONI SUL TRASPORTO

DELLA BATTERIA AGLI IONI DI LITIO

Quando si trasporta una batteria agli ioni di litio, adottare le seguenti precauzioni. AVVERTENZA Avvisare l’azienda di trasporti che il pacchetto contiene una batteria agli ioni di litio, informare l’azienda della sua potenza di uscita e seguire le istruzioni della società di trasporti quando si organizza il trasporto. ○ Le batterie agli ioni di litio che superano la potenza di uscita di 100 Wh sono classifi cate come merci pericolose e necessitano di procedure speciali. ○ Per il trasporto all’estero, è necessario rispettare le leggi internazionali e le norme e i regolamenti previsti nel Paese di destinazione. ○ Se il BSL36B18 è installato nell’utensile elettrico, la potenza erogata supererà 100 Wh e l’unità sarà classifi cata come Merci pericolose per la classifi cazione trasporto merci. Potenza di uscita Da 2 a 3 cifre

USB (UC18YSL3) Quando si verifi ca un problema inaspettato, i dati contenuti in un dispositivo USB collegato a questo prodotto potrebbero risultare danneggiati o mancanti. Assicurarsi sempre di eseguire il backup di qualsiasi dato contenuto nel dispositivo USB prima dell’utilizzo con questo prodotto. Notare che la nostra azienda non si assume in alcun modo alcuna responsabilità per qualsiasi dato memorizzato nel dispositivo USB che risulti danneggiato o mancante, né per qualsiasi eventuale danno che possa verifi carsi su un dispositivo collegato. AVVERTENZA ○ Prima dell’uso, controllare il cavo di collegamento USB per eventuali difetti o danni. L’utilizzo di un cavo USB difettoso o danneggiato può causare emissione di fumo o incendio. ○ Quando il prodotto non è in uso, coprire la porta USB con la copertura in gomma. L’accumulo di polvere ecc. nella porta USB può causare emissione di fumo o incendio. NOTA ○ Ci potrebbe essere una pausa durante la ricarica USB. ○ Quando un dispositivo USB non è in carica, rimuovere il dispositivo USB dal caricatore. La mancata osservanza di questa precauzione potrebbe non solo ridurre la durata di un dispositivo USB, ma anche causare incidenti imprevisti. ○ Potrebbe non essere possibile caricare alcuni dispositivi USB, a seconda del tipo di dispositivo.

(Fig. 1–Fig. 21) Luce LED Bocchetta per interstizi Targhetta del nome Bocchetta per pavimenti Motore Supporto bocchetta Alloggiamento Porta di aspirazione Scatola polvere Fermo Batteria Spia indicatore di ricarica Cinghia Riferimento sporgenze Pannello interruttori Filtro Spia di indicazione Supporto del fi ltro Tubo di prolunga Sporgenza 000BookR36DBEU.indb40000BookR36DBEU.indb40 2022/06/1514:07:012022/06/1514:07:0141 Italiano Scanalature alloggiamento Tacca Polvere Scanalatura del binario Lame di rimozione della polvere (3 pz.) (fi ssate all’interno della scatola polvere) Lama Pistola ad aria compressa Interruttore indicatore carica residua della batteria Filtro ventola Lampada indicatore carica residua della batteria Pulire anche la polvere sul binario Pannello dello schermo SIMBOLI AVVERTENZA Di seguito mostriamo i simboli usati per la macchina. Assicurarsi di comprenderne il signifi cato prima dell’uso. R36DB: Aspiratore manuale Per ridurre il rischio di lesioni, l’utente deve leggere il manuale delle istruzioni. Solo per Paesi UE Non gettare le apparecchiature elettriche tra i rifi uti domestici! Secondo la Direttiva Europea 2012/19/UE sui rifi uti di apparecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al fi ne di essere reimpiegate in modo eco-compatibile. Avvertenza Accensione Spegnimento Scollegare la batteria Azione non consentita Modalità ALTA Modalità MEDIA/BASSA Pulsante OFF Batteria Si illumina; La carica residua della batteria è oltre 75%. Si illumina; La carica residua della batteria è 50%–75%. Si illumina; La carica residua della batteria è 25%–50%. Si illumina; La carica residua della batteria è meno del 25%. Lampeggia; La carica residua della batteria è quasi esaurita. Ricaricare la batteria al più presto possibile. Lampeggia; Uscita sospesa a causa dell’alta temperatura. Rimuovere la batteria dall’utensile e lasciare che si raff reddi completamente. Lampeggia; Uscita sospesa a causa di guasti o malfunzionamenti. Il problema potrebbe essere la batteria, quindi mettersi in contatto con il rivenditore. ACCESSORI STANDARD In aggiunta all’unità principale (1 unità), la confezione contiene gli accessori elencati a pagina 219. La batteria e il caricabatteria non sono in dotazione con questo prodotto. Gli accessori standard possono essere cambiati senza preavviso. APPLICAZIONI ○ Aspirazione leggera di superfi ci asciutte CARATTERISTICHE

Modello Voce R36DB Tensione 36 V Applicazione Tipo a secco Tempo di funzionamento continuo (Batteria: utilizzando BSL36A18) 3 (ALTO) Circa 15 min 2 (MEDIO) Circa 30 min 1 (BASSO) Circa 60 min Velocità di lavoro di aspirazione 3 (ALTA): circa 155 W 2 (MEDIA): circa 65 W 1 (BASSA): circa 35 W Capacità di raccolta della polvere 560 mL Batteria disponibile per questo utensile* Batteria multi-volt AbDimensioni (L × P × H) 476 mm × 112 mm × 169 mm Peso** 1,6 kg (BSL36A18) 1,9 kg (BSL36B18) 000BookR36DBEU.indb41000BookR36DBEU.indb41 2022/06/1514:07:022022/06/1514:07:0242 Italiano

• Le batterie esistenti (BSL3660/3626X/3626/3625/3620, serie BSL18.... e BSL14....) non possono essere utilizzate con questo utensile. ** Secondo la Procedura EPTA 01/2014 Il peso non include gli accessori. NOTA A causa del continuo programma di ricerche e sviluppo della HiKOKI, le caratteristiche riportate in questo foglio sono soggette cambiamenti senza preventiva comunicazione.

2. Batteria (venduta separatamente)

Modello BSL36A18 Tensione 36 V / 18 V (Commutazione automatica*) Capacità della batteria 2,5 Ah / 5,0 Ah (Commutazione automatica*) Prodotti cordless disponibili** Serie multi-volt, prodotto da 18 V Caricabatteria disponibile Caricabatteria a scorrimento per batterie agli ioni di litio

• L’utensile si commuta da sé automaticamente. ** Consultare il nostro catalogo generale per i dettagli. RICARICA Prima di utilizzare l’utensile elettrico, caricare la batteria nel seguente modo.

1. Collegare il cavo di alimentazione del caricatore a

una presa CA. Quando si collega la spina del caricatore ad una presa a muro, la spia dell’indicatore di ricarica lampeggia in rosso (ad intervalli di 1 secondo).

2. Inserire la batteria nel caricatore.

Inserire saldamente la batteria nel caricatore come mostrato in Fig. 3 (a pagina 2).

Quando si inserisce una batteria nel caricatore, la spia dell’indicatore di ricarica lampeggia in blu. Quando la batteria è completamente carica, la spia dell’indicatore di ricarica si illumina in verde. (Vedere Tabella 1) (1) Indicazione della spia di ricarica Le indicazioni della spia dell’indicatore di ricarica vengono mostrate nella Tabella 1, a seconda delle condizioni del caricatore o della batteria ricaricabile. Tabella 1 Indicazioni della spia di ricarica Spia dell’indicatore di ricarica (ROSSO/ BLU/VERDE/ PORPORA) Prima della ricarica Lampeggia (ROSSO) Si illumina per 0,5 secondi. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Collegato a una fonte di alimentazione Durante la ricarica Lampeggia (BLU) Si illumina per 0,5 secondi. Non si illumina per 1 secondo. (Spenta per 1 secondo) Capacità della batteria inferiore al 50% Lampeggia (BLU) Si illumina per 1 secondo. Non si illumina per 0,5 secondi. (Spento per 0,5 secondi) Capacità della batteria inferiore all’80% Si illumina (BLU) Si illumina stabilmente Capacità della batteria superiore all’80% Carica completata Si illumina (VERDE) Si illumina stabilmente (Segnale acustico continuo: circa 6 secondi) Surriscaldamento standbyz Lampeggia (ROSSO) Si illumina per 0,3 secondi. Non si illumina per 0,3 secondi. (Spento per 0,3 secondi) Batteria surriscaldata. Impossibile ricaricare (la ricarica comincerà quando la batteria si raff redda). Carica impossibile Lampeggia velocemente (PORPORA) Si illumina per 0,1 secondi. Non si illumina per 0,1 secondi. (Spento per 0,1 secondi) (Segnale acustico intermittente: circa 2 secondi) Malfunzionamento della batteria o del caricatore 000BookR36DBEU.indb42000BookR36DBEU.indb42 2022/06/1514:07:032022/06/1514:07:0343 Italiano (2) Informazioni sulle temperature e il tempo di ricarica della batteria ricaricabile Le temperature e il tempo di ricarica sono indicati nella Tabella 2. Tabella 2 Caricatore UC18YSL3 Batteria Tipo di batteria Li-ion Temperature di carica per le batterie 0°C–50°C Voltaggio di carica V 14,4 18 Tempo di ricarica, approssimativo (a 20°C) Serie BSL14xx Serie BSL18xx Serie multi-volt (4 celle) (8 celle) (5 celle) (10 celle) (10 celle) min BSL1415S

BSL1815S : 15 BSL1815 : 15 BSL1815X : 15 BSL1820 : 20 BSL1820M : 20 BSL1825 : 25 BSL1830C : 30 BSL1850C : 32 BSL1830 : 20 BSL1840 : 26 BSL1850 : 32 BSL1860 : 38 BSL36A18 : 32 BSL36B18 : 52 USB Tensione di carica V 5 Corrente di carica A 2 NOTA Il tempo di carica può variare a seconda della temperatura ambiente e della tensione della fonte di alimentazione.

4. Scollegare il cavo di alimentazione del caricatore

5. Tenere saldamente il caricatore e estrarre la

batteria. NOTA Assicurarsi di estrarre la batteria dal caricatore dopo l’uso e quindi conservarla. Informazioni riguardanti lo scaricamento dell’elettricità in caso di batterie nuove, ecc. Poiché la sostanza chimica interna delle batterie nuove e delle batterie che non sono state usate per un lungo periodo di tempo non è attivata, lo scaricamento dell’elettricità potrebbe essere basso quando le si utilizza per la prima e la seconda volta. Questo è un fenomeno temporaneo, e il tempo necessario per la carica normale verrà ripristinato ricaricando la batteria per 2–3 volte. Come fare in modo che le batterie durino più a lungo. (1) Ricaricare le batterie prima che siano completamente scariche. Quando si avverte che la potenza dell’utensile diventa più debole, smettere di utilizzare l’utensile e ricaricare la sua batteria. Se si continua l’uso dell’utensile e si esaurisce la corrente elettrica, la batteria può essere danneggiata e la sua durata diventerà più breve. (2) Evitare di ricaricare ad alte temperature. Una batteria ricaricabile si riscalda subito dopo l’uso. Se si ricarica una simile batteria subito dopo l’uso, la sua sostanza chimica interna si deteriorerà e la durata della batteria sarà ridotta. Lasciare la batteria e ricaricarla dopo che si è raff reddata per un po’ di tempo. ATTENZIONE ○ Se la batteria viene caricata mentre è calda perché rimasta esposta a lungo alla luce solare diretta o immediatamente dopo l’uso, la spia dell’indicatore di ricarica del caricatore si accende per 0,3 secondi, non si accende per 0,3 secondi (spenta per 0,3 secondi). In questo caso, prima lasciar raff reddare la batteria e poi eseguire l’operazione di carica. ○ Quando la spia dell’indicatore di ricarica lampeggia (ad intervalli di 0,2 secondi), controllare che non siano presenti oggetti estranei nel connettore della batteria del caricatore ed eventualmente rimuoverli. Se non sono presenti oggetti estranei, è probabile che la batteria o il caricatore non funzionino bene. Rivolgersi a un Centro di assistenza autorizzato.

MONTAGGIO E FUNZIONAMENTO

Azione Figura Pagina Rimozione e inserimento della batteria (venduta separatamente)

Carica 3 2 Smontaggio della scatola polvere 4 2 Smontaggio del fi ltro 5 2 Controllo del fi ltro*

Montaggio della scatola polvere*

Funzionamento dell’interruttore*

Svuotare la scatola polvere*

Rimozione effi cace della polvere*

000BookR36DBEU.indb43000BookR36DBEU.indb43 2022/06/1514:07:032022/06/1514:07:0344 Italiano Indicatore batteria restante 18 7 Ricarica di un dispositivo USB da una presa elettrica 19-a 7 Ricarica di un dispositivo USB e di una batteria dauna presa elettrica 19-b 7 Come ricaricare un dispositivo USB 20 8 Quando la ricarica del dispositivo USB è completa

Selezione degli accessori ― 220 *1 a. Filtro libero da detriti e polvere b. Gomma non deteriorata c. Connettore non danneggiato *2 Se il fi ltro non è inserito correttamente, tracce di sporco possono entrare nell’unità ventola e provocare danni o malfunzionamenti. *3 La scatola polvere può inoltre essere installata con la bocchetta rivolta verso l’alto. (Fig. 8-a)

Modalità Tempo di funzionamento continuo BSL36A18 3 (ALTO) Circa 15 min 2 (MEDIO) Circa 30 min 1 (BASSO) Circa 60 min ∗ Il tempo di funzionamento continuo varia in base alle condizioni della batteria. Utilizzare la tabella come linea guida. NOTA ○ Per la soppressione del rumore quando si usa l’elettrodomestico, passare alla modalità 1. ○ Quando si utilizza la modalità 3 su alcune superfi ci, la forza di aspirazione potrebbe rendere più pesante l'azione. In questo caso, passare alla modalità 2 o 1. *5 Quando si collega la bocchetta o il tubo di prolunga, inserire mentre si ruota nella direzione indicata dalla freccia. Ruotare nella direzione indicata dalla freccia anche per scollegare. (Fig. 11-a) Ruotando nella direzione opposta si potrebbe causare il distacco della scatola polvere dall’alloggiamento. *6 NOTA ○ Puntare la porta di aspirazione verso il basso in quanto la polvere potrebbe fuoriuscire quando si rimuove la scatola polvere. ○ Se l’aspirazione non riprende dopo lo smaltimento della polvere, pulire il fi ltro. (Vedere “Pulizia del fi ltro” a pagina 44.) *7 L’apparecchio è dotato di un meccanismo incorporato per staccare la polvere rimasta attaccata al fi ltro quando si rimuove la scatola polvere. Per rendere ancora più effi cace la rimozione della polvere, ruotare ripetutamente la scatola polvere avanti e indietro (2–3 volte o più). Tenendo l’unità in modo che la scatola polvere non si stacchi dall’alloggiamento, ruotare leggermente e ripetutamente la scatola polvere nelle direzioni indicate. LA SPIA DI INDICAZIONE (Fig. 10) Avviso circa la pulizia del fi ltro Se il fi ltro si intasa e la potenza di aspirazione diminuisce, la spia di indicazione lampeggia. E l’unità principale emette un suono pulsante. Tuttavia, questo non è un segno di guasto. Se ciò dovesse accadere, svuotare la scatola polvere e pulire il fi ltro. (Vedere Fig. 12, Fig. 13 e “MANUTENZIONE ED ISPEZIONE” a pagina 44.) Avviso circa l’ostruzione della porta di aspirazione Se la porta di aspirazione si ostruisce durante l’uso, per esempio durante l’aspirazione di tappeti, l’unità principale emette un suono pulsante e la spia di indicazione lampeggia. Tuttavia, ciò non indica un guasto. Eliminare l’ostruzione dalla porta di aspirazione se ciò accade. NOTA Se si continua il funzionamento quando il fi ltro si intasa o la porta di aspirazione è bloccata, l’apparecchio smette di funzionare a causa della protezione termica del motore.

MANUTENZIONE ED ISPEZIONE

AVVERTENZA ○ Per l’ispezione e la manutenzione, assicurarsi di spegnere l’interruttore e scollegare la batteria. ○ Non eseguite tali operazioni con le mani bagnate. Si possono provocare scosse elettriche o guasti.

1. Pulizia del fi ltro

Se l’effi cienza dell’aspirazione risulta scarsa anche se la scatola polvere è stata svuotata, rimuovere il fi ltro e lavarlo in acqua fredda o tiepida. (L’acqua non deve essere molto calda al tatto.) Dopo il lavaggio, asciugare lontano dalla luce diretta del sole. (Fig. 14-a) In alternativa, soffi are via tutti i detriti attaccati al fi ltro dall'interno verso l'esterno con una pistola ad aria compressa o qualcosa di simile. (Fig. 14-b) Pressione dell'aria: Pressione generale (circa 0,6 MPa) NOTA ○ Non lavare il fi ltro in lavatrice. ○ Non lavare il fi ltro in acqua calda né asciugarlo vicino a fi amme. ○ Non staccare il fi ltro ventola e il supporto del fi ltro. ○ Non utilizzare una pistola ad aria compressa o un utensile simile per pulire il fi ltro, il fi ltro della ventola o l’apparecchio stesso. (Fig. 14-c) In caso contrario, si potrebbe spingere lo sporco nell’apparecchio e causare un malfunzionamento.

2. Pulizia del fi ltro ventola

Se c’è polvere sul fi ltro della ventola, tenere l’aspiratore con il fi ltro della ventola rivolto verso il basso per evitare l’ingresso di polvere nel motore e pulire delicatamente con una piccola spazzola, per esempio uno spazzolino da denti usato. Non spazzolare con forza. (Fig. 15)

3. Ispezione della bocchetta per pavimenti

Ispezionare la bocchetta per pavimenti per confermare che la sua lama non sia spostata. Se la lama è spostata, premerla fi nché non si incastra sulla proiezione. L'utilizzo con la lama spostata potrebbe causare macchie. Quando si sostituisce la lama, inserirla iniziando dalla tacca nel binario e infi larla lungo la scanalatura. Assicurarsi che non vi siano cedimenti in alcun punto. (Fig. 16) 000BookR36DBEU.indb44000BookR36DBEU.indb44 2022/06/1514:07:032022/06/1514:07:0345 Italiano

4. Ispezione delle viti di montaggio

Ispezionare regolarmente le viti di montaggio e assicurarsi che siano ben fi ssate. Se una di queste dovesse essere allentata, riserrarla immediatamente. Si rischia in caso contrario di provocare incidenti pericolosi.

5. Manutenzione del motore

L’avvolgimento del motore è il vero e proprio “cuore” degli attrezzi elettrici. Fare attenzione a non danneggiare l’avvolgimento e/o non bagnarlo con olio o acqua.

6. Ispezione dei morsetti (utensile e batteria)

Controllare per assicurarsi che detriti e polvere non si siano accumulati sui terminali. Di tanto in tanto controllare prima, durante e dopo il funzionamento. ATTENZIONE Rimuovere eventuali detriti o polvere che potrebbero essersi accumulati sui terminali. La mancata osservanza di ciò potrebbe causare un malfunzionamento.

7. Pulizia dell’esterno

Quando l’apparecchio è sporco, pulirlo con un panno morbido e asciutto o con un panno inumidito con acqua e sapone. Non usare solventi contenenti cloro, benzina o diluenti per vernici, in quanto questi fondono la plastica.

Conservare l'elettroutensile e la batteria in un luogo in cui la temperatura sia inferiore a 40°C e lontano dalla portata dei bambini. Quando si ripone l’apparecchio in posizione verticale, agganciare la cinghia a un gancio. NOTA ○ Non conservare in un luogo in cui i bambini possano facilmente raggiungere o estrarre l’apparecchio. ○ Non conservare in un luogo umido o in un’area esposta alla pioggia. ○ Non conservare in luoghi esposti alla luce diretta del sole o in un luogo dove le temperature possono cambiare improvvisamente ○ Non conservare in un luogo con materiali volatili che possono incendiarsi o esplodere. ○ Non posizionare l’apparecchio contro una parete senza utilizzare la cinghia per fi ssarlo in posizione. (Fig. 17) In caso contrario, si potrebbero causare danni a causa di una caduta. ○ Conservazione delle batterie agli ioni di litio. Prima di riporre le batterie agli ioni di litio, assicurarsi di averle caricate completamente. Riporre le batterie per periodi prolungati (3 mesi o più) con un basso livello di carica potrebbe provocare il deterioramento delle prestazioni o la signifi cativa riduzione del tempo di utilizzo delle batterie, o potrebbe rendere le batterie incapaci di mantenere la carica. Tuttavia, la signifi cativa riduzione del tempo di utilizzo delle batterie può essere risolta caricando e utilizzando le batterie ripetutamente da due a cinque volte. Se il tempo di utilizzo delle batterie rimane estremamente ridotto nonostante le ricariche ripetute, considerare le batterie inutilizzabili e acquistarne di nuove. ATTENZIONE Nell’uso e nella manutenzione degli utensili elettrici devono essere osservate le normative di sicurezza e i criteri prescritti in ciascun paese. Avviso importante sulle batterie per gli utensili elettrici a batteria HiKOKI Utilizzare sempre una delle nostre batterie originali. Non possiamo garantire la sicurezza e le prestazioni dell’utensile elettrico a batteria quando esso viene utilizzato con batterie diverse da quelle da noi designate, o quando la batteria viene smontata e modifi cata (per esempio lo smontaggio e la sostituzione di pile o altre parti interne). GARANZIA Garantiamo gli Utensili Elettrici HiKOKI in conformità alle specifi che normative imposte dalla legge e dai paesi. Questa garanzia non copre difetti o danni dovuti a uso erroneo, abuso o normale usura. In caso di lamentele, si prega di inviare l’Utensile Elettrico, non smontato, insieme al CERTIFICATO DI GARANZIA che si trova al termine di queste Istruzioni per l’uso, ad un Centro di Assistenza Autorizzato HiKOKI. 000BookR36DBEU.indb45000BookR36DBEU.indb45 2022/06/1514:07:032022/06/1514:07:0346 Italiano

RISOLUZIONE DEI GUASTI

Usare le ispezioni nella tabella di seguito se l’utensile non funziona normalmente. Se questo non risolve il problema, consultare il proprio rivenditore o Centro di Assistenza Autorizzato HiKOKI.

Sintomo Causa probabile Rimedio L’utensile non si avvia Nessuna carica residua della batteria Caricare la batteria. L’utensile si è arrestato improvvisamente Ventola ostruita da polvere, causando sovraccarico Contattare il luogo di acquisto e organizzare lo smontaggio e la pulizia. La batteria è surriscaldata. Lasciare raff reddare la batteria. Il motore è surriscaldato. Eliminare la polvere e pulire il fi ltro. Quindi lasciare raff reddare il motore. Aspirazione scarsa La scatola polvere è piena. Eliminare la polvere. La bocchetta è ostruita. Rimuovere l’ostruzione. Bocchetta o tubo di prolunga allentati. Serrare saldamente l’unità. Bocchetta o tubo di prolunga incrinati o danneggiati. Sostituire l’unità con un’altra nuova. Il fi ltro è intasato. Ruotare la scatola polvere e raschiare via la polvere con la lama di rimozione polvere, o rimuovere il fi ltro e colpirlo leggermente o lavarlo con acqua. Lo scarico o l’unità principale sono molto caldi Il motore si sta surriscaldando perché la scatola polvere è piena, oppure il fi ltro è intasato. Eliminare la polvere. Altrimenti, pulire il fi ltro. Rumore anomalo/cattivo odore Il fi ltro non è installato correttamente, causando la penetrazione di materiale estraneo nel motore. Rimuovere la scatola polvere, puntare la porta di aspirazione verso il basso e scuotere delicatamente per rimuovere il materiale estraneo e la polvere. Se rumore anomalo/cattivo odore dovessero persistere, il motore potrebbe essere danneggiato. Interrompere immediatamente l’uso e organizzare le riparazioni. La batteria non può essere installata Si sta tentando di installare una batteria diversa da quella specifi cata per l’utensile. Installare una batteria di tipo multi-volt. 000BookR36DBEU.indb46000BookR36DBEU.indb46 2022/06/1514:07:032022/06/1514:07:0347 Italiano

Sintomo Causa probabile Rimedio La spia dell’indicatore di carica lampeggia rapidamente in porpora e il caricamento della batteria non ha inizio. La batteria non è inserita fi no in fondo. Inserire la batteria saldamente. Ci sono sostanze estranee nel terminale batteria o nel punto in cui la batteria è collegata. Rimuovere le sostanze estranee. La spia dell’indicatore di carica lampeggia in rosso e il caricamento della batteria non ha inizio. La batteria non è inserita fi no in fondo. Inserire la batteria saldamente. La batteria è surriscaldata. Se viene lasciata indisturbata, la batteria inizia automaticamente a caricarsi se la sua temperatura diminuisce, ma ciò potrebbe ridurre la vita utile della batteria. È consigliabile far raff reddare la batteria in un luogo ben ventilato, lontano dalla luce diretta del sole, prima della carica. Il tempo di utilizzo della batteria è breve anche se la batteria è completamente carica. La vita utile della batteria è esaurita. Sostituire la batteria con una nuova. La batteria richiede un tempo lungo per ricaricarsi. La temperatura della batteria, del caricabatteria o dell’ambiente circostante è estremamente bassa. Caricare la batteria al chiuso o in un altro ambiente più caldo. Le prese d’aria del caricabatteria sono ostruite, causando il surriscaldamento dei suoi componenti interni. Evitare di bloccare le prese d’aria. La ventola di raff reddamento non funziona. Contattare un centro di assistenza autorizzato HiKOKI per le riparazioni. La spia di alimentazione USB si è spenta e il dispositivo USB ha smesso di caricare. La capacità della batteria è diventata bassa. Sostituire la batteria con una che abbia capacità rimanente. Collegare la spina di alimentazione del caricabatteria in una presa elettrica. La spia di alimentazione USB non si spegne anche se il dispositivo USB ha terminato la ricarica. La spia di alimentazione USB si accende in verde per indicare che la carica USB è possibile. Questo non è un malfunzionamento. Non è chiaro quale sia lo stato di ricarica di un dispositivo USB o se la sua ricarica sia completa. La spia di alimentazione USB non si spegne anche quando la ricarica è completa. Esaminare il dispositivo USB che sta caricando per confermare il suo stato di carica. La ricarica di un dispositivo USB si ferma a metà strada. Il caricabatteria è stato inserito in una presa elettrica mentre il dispositivo USB era in carica utilizzando la batteria come fonte di alimentazione. Questo non è un malfunzionamento. Il caricabatteria mette in pausa la ricarica USB per circa 5 secondi mentre fa distinzione tra le fonti di alimentazione. Una batteria è stata inserita nel caricabatteria mentre il dispositivo USB era in carica utilizzando una presa di corrente come fonte di alimentazione. La ricarica del dispositivo USB va in pausa a metà strada quando la batteria e il dispositivo USB sono in fase di carica allo stesso tempo. La batteria si è caricata completamente. Questo non è un malfunzionamento. Il caricabatteria mette in pausa la ricarica USB per 5 secondi circa mentre controlla se la batteria ha completato con successo la ricarica. La ricarica del dispositivo USB non si avvia quando la batteria e il dispositivo USB sono in fase di carica allo stesso tempo. La capacità residua della batteria è estremamente bassa. Questo non è un malfunzionamento. Quando la capacità della batteria raggiunge un certo livello, la ricarica USB si avvia automaticamente. 000BookR36DBEU.indb47000BookR36DBEU.indb47 2022/06/1514:07:032022/06/1514:07:0348 Nederlands ○ Als de schakelaar defect is, reparatie aanvragen bij de plaats van aankoop of een erkende reparatiedienst. Vermijd het gebruik van de stofzuiger wanneer deze niet kan worden gestart of gestopt door middel van de schakelaar.

Modello N° di serie Data di acquisto Nome e indirizzo dellʼacquirente Nome e indirizzo del rivenditore (Si prega di apporre il timbro con questi dati) ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΕΓΓΥΗΣΗΣ Αρ. Μοντέλου

DICHIARAZIONE DI CONFORMITÀ CE

Dichiariamo sotto la nostra esclusiva responsabilità che l’Aspiratore manuale, identifi cato dal tipo e dal codice identifi cativo specifi co *1), è conforme a tutti i requisiti pertinenti delle direttive *2) e degli standard *3). Documentazione tecnica presso *4) – Vedere sotto. Il gestore delle norme europee presso l’uffi cio di rappresentanza in Europa è autorizzato a compilare il fascicolo tecnico. La dichiarazione è applicabile ai prodotti cui sono applicati i marchi CE.
