BEDIENUNGSANLEITUNG R36DB HiKOKI

11. Kontaktieren Sie für die Reparatur des Staubsaugers ein

Fachgeschäft. ○ Da dieser Staubsauger einen entsprechenden Sicherheitsstandard erfüllt, darf er nicht verändert werden. ○ Lassen Sie Reparaturen unbedingt von Ihrem Einzelhändler vor Ort oder einem Vertragskundendienst durchführen. Selbst durchgeführte Reparaturen können zu Unfällen oder Verletzungen führen.

12. Dieses Gerät kann von Kindern ab 8 Jahren und

von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder Mangel an Erfahrung und Wissen genutzt werden, sofern sie beaufsichtigt werden oder Anweisungen für den sicheren Gebrauch des Geräts erhalten und die damit verbundenen Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden. VORSICHTSMASSNAHMEN BEI

DER VERWENDUNG DES AKKU-

STAUBSAUGERS Die allgemeinen Vorsichtsmaßnahmen für die Staubsauger wurden beschrieben. Befolgen Sie für Staubsauger für Elektrowerkzeuge die weiteren unten beschriebenen Vorsichtsmaßnahmen: WARNUNG

1. Vermeiden Sie ein Aufsaugen der folgenden Dinge

durch das Gerät: ○ Flüssigkeiten (z. B. Wasser, Öl) oder feuchter Schmutz. ○ Beim Schleifen oder Schneiden von Metall entstehende Funken. ○ Gegenstände mit hohen Temperaturen wie z. B. brennende Zigaretten. ○ Entzündbare Stoff e (Benzin, Verdünner, Benzol, Kerosin, Farbe etc.) explosive Stoff e (Nitroglyzerin etc.), brennbare Stoff e (Aluminium, Zink, Magnesium, Titan, roter Phosphor, gelber Phosphor, Zelluloid etc.) ○ Scharfe Gegenstände, wie zum Beispiel Nägel, Rasierer oder Glas. ○ Festwerdende Materialien wie Zementpulver und Toner sowie leitende Feinstäube wie Metallpulver und Kohlenstaub.

2. Setzen Sie den Filter vor der Verwendung

ordnungsgemäß ein. Benutzen Sie das Gerät nicht ohne Filter oder mit falsch eingesetztem oder eingerissenem Filter. Kann zu Defekten wie der Überhitzung des Motors führen.

3. Verwenden Sie das Gerät nicht mit verstopfter

Saugöff nung, Lufteinlassöff nung oder Abluftöff nung, anderenfalls kann es zu einem übermäßigen Anstieg der Motortemperatur und zu Problemen wie Deformationen oder der Überhitzung des Motors kommen.

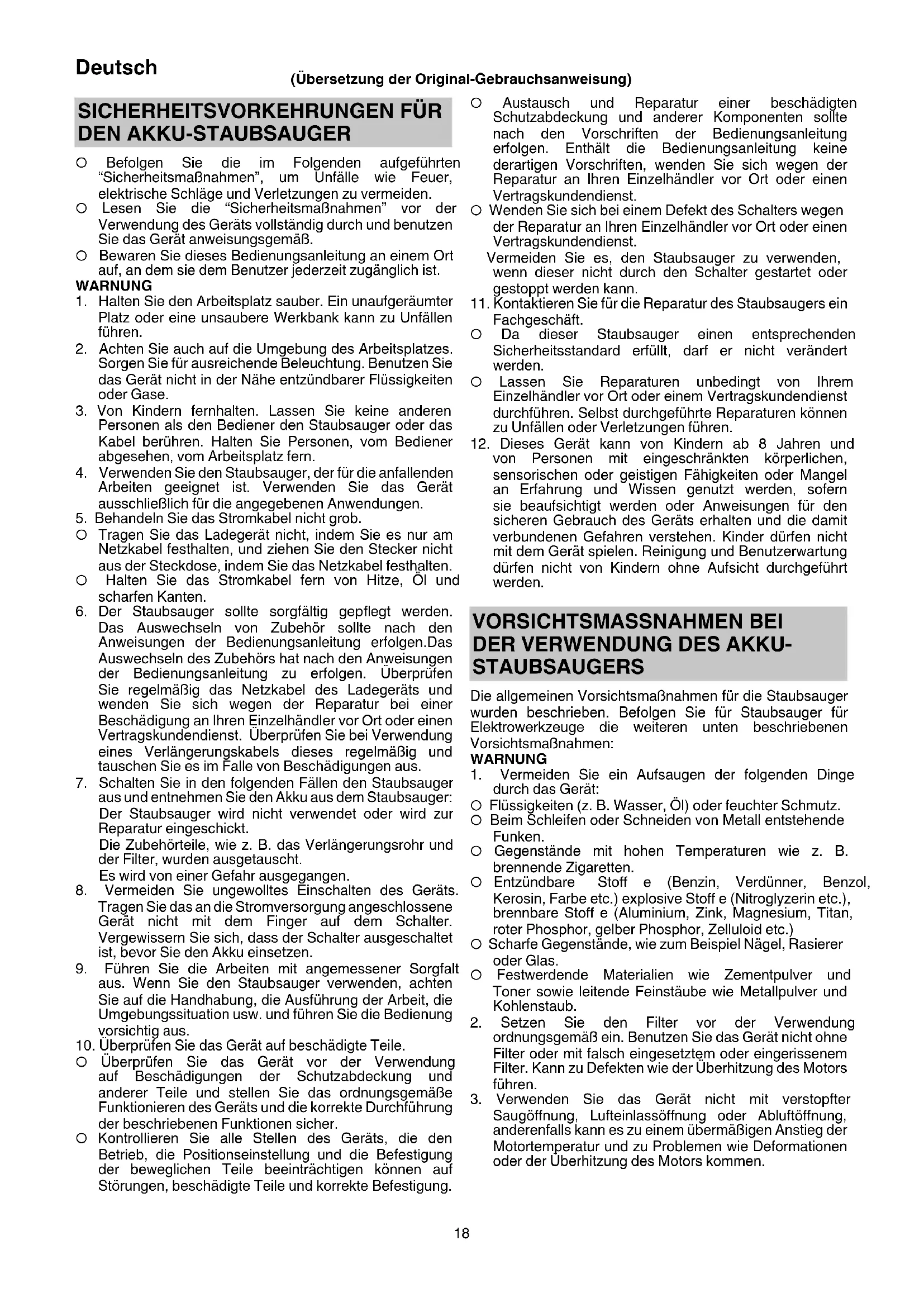

SICHERHEITSVORKEHRUNGEN FÜR

DEN AKKU-STAUBSAUGER ○ Befolgen Sie die im Folgenden aufgeführten “Sicherheitsmaßnahmen”, um Unfälle wie Feuer, elektrische Schläge und Verletzungen zu vermeiden. ○ Lesen Sie die “Sicherheitsmaßnahmen” vor der Verwendung des Geräts vollständig durch und benutzen Sie das Gerät anweisungsgemäß. ○ Bewaren Sie dieses Bedienungsanleitung an einem Ort auf, an dem sie dem Benutzer jederzeit zugänglich ist. WARNUNG

1. Halten Sie den Arbeitsplatz sauber. Ein unaufgeräumter

Platz oder eine unsaubere Werkbank kann zu Unfällen führen.

2. Achten Sie auch auf die Umgebung des Arbeitsplatzes.

Sorgen Sie für ausreichende Beleuchtung. Benutzen Sie das Gerät nicht in der Nähe entzündbarer Flüssigkeiten oder Gase.

3. Von Kindern fernhalten. Lassen Sie keine anderen

Personen als den Bediener den Staubsauger oder das Kabel berühren. Halten Sie Personen, vom Bediener abgesehen, vom Arbeitsplatz fern.

4. Verwenden Sie den Staubsauger, der für die anfallenden

Arbeiten geeignet ist. Verwenden Sie das Gerät ausschließlich für die angegebenen Anwendungen.

5. Behandeln Sie das Stromkabel nicht grob.

○ Tragen Sie das Ladegerät nicht, indem Sie es nur am Netzkabel festhalten, und ziehen Sie den Stecker nicht aus der Steckdose, indem Sie das Netzkabel festhalten. ○ Halten Sie das Stromkabel fern von Hitze, Öl und scharfen Kanten.

6. Der Staubsauger sollte sorgfältig gepfl egt werden.

Das Auswechseln von Zubehör sollte nach den Anweisungen der Bedienungsanleitung erfolgen.Das Auswechseln des Zubehörs hat nach den Anweisungen der Bedienungsanleitung zu erfolgen. Überprüfen Sie regelmäßig das Netzkabel des Ladegeräts und wenden Sie sich wegen der Reparatur bei einer Beschädigung an Ihren Einzelhändler vor Ort oder einen Vertragskundendienst. Überprüfen Sie bei Verwendung eines Verlängerungskabels dieses regelmäßig und tauschen Sie es im Falle von Beschädigungen aus.

7. Schalten Sie in den folgenden Fällen den Staubsauger

aus und entnehmen Sie den Akku aus dem Staubsauger: Der Staubsauger wird nicht verwendet oder wird zur Reparatur eingeschickt. Die Zubehörteile, wie z. B. das Verlängerungsrohr und der Filter, wurden ausgetauscht. Es wird von einer Gefahr ausgegangen.

8. Vermeiden Sie ungewolltes Einschalten des Geräts.

Tragen Sie das an die Stromversorgung angeschlossene Gerät nicht mit dem Finger auf dem Schalter. Vergewissern Sie sich, dass der Schalter ausgeschaltet ist, bevor Sie den Akku einsetzen.

9. Führen Sie die Arbeiten mit angemessener Sorgfalt

aus. Wenn Sie den Staubsauger verwenden, achten Sie auf die Handhabung, die Ausführung der Arbeit, die Umgebungssituation usw. und führen Sie die Bedienung vorsichtig aus.

10. Überprüfen Sie das Gerät auf beschädigte Teile.

○ Überprüfen Sie das Gerät vor der Verwendung auf Beschädigungen der Schutzabdeckung und anderer Teile und stellen Sie das ordnungsgemäße Funktionieren des Geräts und die korrekte Durchführung der beschriebenen Funktionen sicher. ○ Kontrollieren Sie alle Stellen des Geräts, die den Betrieb, die Positionseinstellung und die Befestigung der beweglichen Teile beeinträchtigen können auf Störungen, beschädigte Teile und korrekte Befestigung. (Übersetzung der Original-Gebrauchsanweisung) 000BookR36DBEU.indb18000BookR36DBEU.indb18 2022/06/1514:06:542022/06/1514:06:5419 Deutsch

4. Betreiben Sie das Gerät nicht, wenn dessen

Ansaugöff nung oder Fußbodendüse usw. durch Fremdkörper verstopft ist. Betätigen Sie das Gerät nicht, wenn der Schwimmer aktiviert wurde oder wenn Schlauch oder Saugöff nung etc. durch Fremdkörper verstopft sind, anderenfalls kann es zu einem übermäßigen Anstieg der Motortemperatur und zu Problemen wie Deformationen oder der Überhitzung des Motors kommen.

5. Setzen Sie die Schalttafel nicht starken Erschütterungen

aus oder beschädigen sie. Dies kann zu einer Fehlfunktion führen.

6. Blicken Sie nicht direkt in das Licht. Das könnte zu

Augenverletzungen führen. Wischen Sie etwaigen Schmutz oder Ruß vom Glas des LED-Lichts mit einem weichen Tuch ab, achten Sie dabei darauf, das Glas nicht zu zerkratzen. Kratzer auf dem Glas des LED-Lichts können dazu führen, dass die Helligkeit abnimmt.

7. Überprüfen Sie das Gerät bei versehentlichem

Umwerfen oder Anstoßen auf Bruchstellen, Risse oder Deformationen, da diese zu Verletzungen führen können.

8. Schalten Sie bei schlechtem Gerätezustand oder

ungewöhnlichen Geräuschen während der Benutzung unverzüglich den Schalter aus und veranlassen Sie eine Reparatur bei Ihrem Einzelhändler vor Ort oder einem Vertragskundendienst. Bei weiterer Verwendung des Geräts in diesem Zustand kann es zu Verletzungen kommen.

9. Dieses Gerät ist ausschließlich für die Verwendung in

Innenräumen vorgesehen. Verwenden Sie das Gerät nicht im Regen. Halten Sie es von Wasser oder Öl fern. Es kann zu einer Fehlfunktion kommen, da dieses Gerät nicht wasserdicht ist. ZUSÄTZLICHE SICHERHEITSHINWEISE

1. Laden Sie die Batterie bei einer Temperatur von

0°C–40°C auf. Eine Temperatur unter 0°C führt zu einem Überladen, was gefährlich ist. Die Batterie kann bei einer Temperatur über 40°C nicht aufgeladen werden. Die beste Temperatur zum Aufl aden liegt bei 20°C–25°C.

2. Verwenden Sie das Ladegerät nicht dauerhaft.

Wenn ein Ladevorgang abgeschlossen ist, lassen Sie das Ladegerät etwa 15 Minuten lang abkühlen, bevor Sie die nächste Batterie aufl aden.

3. Lassen Sie keine Fremdkörper durch das Anschlussloch

der Batterie eindringen.

4. Niemals die Batterie und das Ladegerät zerlegen.

5. Niemals die Batterie kurzschließen. Ein Kurzschließen

der Batterie verursacht hohe Stromstärken und Überhitzung. Das kann zu Verbrennungen und zu Schäden an der Batterie führen.

6. Die Batterie nicht ins Feuer werfen. Sie könnte dabei

7. Bringen Sie die Batterie zu dem Geschäft, wo Sie sie

gekauft haben, sobald die Lebensdauer der Batterie zur Neige geht. Die leere Batterie nicht wegwerfen.

8. Schieben Sie keine Gegenstände durch die

Belüftungsschlitze des Ladegeräts. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Ladegeräts eindringen, kann dies zu elektrischen Schlägen führen oder das Ladegerät beschädigen.

9. Bei kontinuierlicher Verwendung dieses Gerätes kann

sich das Gerät überhitzen und des Motor und der Schalter können beschädigt werden. Deshalb sollten Sie dem Werkzeug eine Pause gönnen, wenn das Gehäuse heiß wird.

10. Nachsehen, ob die Batterie sicher und fest sitzt. Eine

locker eingesetzte Batterie kann herausfallen und stellt somit eine Gefahr dar.

11. Verwenden Sie das Produkt nicht, wenn das Werkzeug

oder die Akkuanschlüsse (Akkuhalterung) verformt sind. Wenn der Akku eingesetzt wird, kann es zu einem Kurzschluss kommen, der zu Rauchentwicklung oder Entzündung führen kann.

12. Halten Sie die Anschlüsse am Werkzeug (Akkuhalterung)

frei von Spänen und Staub. ○ Stellen Sie vor der Verwendung sicher, dass sich keine Späne und kein Staub im Bereich der Anschlüsse angesammelt haben. ○ Versuchen Sie während des Einsatzes zu vermeiden, dass Späne oder Staub vom Werkzeug auf den Akku fallen. ○ Lassen Sie das Werkzeug in einer Arbeitspause oder nach dem Einsatz nicht in einem Bereich liegen, in dem es herabfallenden Spänen oder Staub ausgesetzt sein kann. Das könnte einen Kurzschluss verursachen, der zu Rauchentwicklung oder Entzündung führen kann.

13. Verwenden Sie das Werkzeug und den Akku immer bei

Temperaturen zwischen -5°C und 40°C.

WARNUNG ZUM LITHIUM-IONEN-

AKKU Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet. Wenn Sie dieses Produkt in den oben beschriebenen Fällen 1 bis 3 verwenden, kann der Motor aus bleiben, auch wenn er eingeschaltet wird. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.

1. Wenn die verbleibende Akkuleistung nicht mehr

ausreicht, schaltet der Motor ab. Laden Sie in einem solchen Fall den Akku umgehend auf.

2. Wenn das Werkzeug überlastet ist, kann es zum

Abschalten des Motors kommen. Schalten Sie in diesem Fall das Gerät aus und beseitigen Sie die Ursachen der Überlastung. Danach können Sie das Werkzeug wieder verwenden.

3. Kommt es während des Betriebs zu einer Überhitzung

der Batterie, wird das Gerät unter Umständen angehalten. Unterbrechen Sie in diesem Fall Ihre Arbeit und lassen Sie die Batterie abkühlen. Danach können Sie das Werkzeug wieder verwenden. Bitte beachten Sie die folgenden Warnhinweise. WARNUNG Zur Vermeidung eines Auslaufens der Batterie, Erwärmung, Rauchentwicklung, Explosionen und vorzeitiger Zündung beachten Sie bitte die folgenden Vorsichtsmaßnahmen.

1. Stellen Sie sicher, dass sich keine Späne und Staub auf

der Batterie ansammeln. ○ Stellen Sie während der Arbeit sicher, dass keine Späne und Staub auf die Batterie fallen. ○ Stellen Sie sicher, dass sich Staub und Späne, die während der Bearbeitung auf das Elektrowerkzeug fallen, nicht auf der Batterie ansammeln. ○ Lagern Sie ungebrauchte Batterien nicht an Plätzen, an denen Staub oder Späne anfallen. ○ Vor dem Einlagern einer Batterie sind sämtlicher Staub und Späne zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht zusammen mit Metallteilen (Schrauben, Nägel, usw.) gelagert werden darf. 000BookR36DBEU.indb19000BookR36DBEU.indb19 2022/06/1514:06:542022/06/1514:06:5420 Deutsch

2. Achten Sie darauf, dass die Batterie nicht durch einen

spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen die Batterie, werfen Sie diese nicht, und vermeiden Sie schwere Stöße.

3. Beschädigte oder verformte Batterien dürfen nicht weiter

4. Verwenden Sie die Batterie nur für den angegebenen

5. Falls die Batterie nach Verstreichen der angegebenen

Ladezeit nicht vollständig aufgeladen ist, brechen Sie den Ladevorgang unverzüglich ab.

6. Vermeiden Sie hohe Temperaturen und hohen Druck,

wie er beispielsweise in der Mikrowelle, einem Trockner, oder einem Hochdruckbehälter auftritt.

7. Halten Sie die Batterie sofort von off enen Flammen fern,

wenn Sie ein Leck oder üblen Geruch feststellen.

8. Vermeiden Sie eine Verwendung an Orten, an denen

starke statische Elektrizität erzeugt wird.

9. Werden ein Leck, übler Geruch, Erwärmung,

Verfärbungen, Verformungen oder sonstige Anomalitäten während der Verwendung, des Aufl adens oder der Lagerung festgestellt, entfernen Sie die Batterie unverzüglich vom Werkzeug oder vom Ladegerät und beenden Sie die Verwendung.

10. Tauchen Sie den Akku nicht ins Wasser und lassen

Sie keine Flüssigkeiten ins Innere gelangen. Leitfähige Flüssigkeiten, wie z. B. Wasser, können Schäden verursachen, die zu einem Brand oder einer Explosion führen. Lagern Sie Ihren Akku an einem kühlen, trockenen Ort, fern von brennbaren und entzündlichen Gegenständen. Korrosive Gase in der Atmosphäre müssen gemieden werden. VORSICHT

1. Tritt die auslaufende Flüssigkeit in Kontakt mit Ihren

Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem Leitungswasser gut aus und suchen Sie unverzüglich einen Arzt auf. Ohne sachgemäße Behandlung können Augenverletzungen auftreten.

2. Wenn die ausgelaufene Flüssigkeit auf Haut oder

Kleidung triff t, waschen Sie diese unverzüglich mit sauberem Wasser ab. Es besteht die Gefahr von Hautreizungen.

3. Beim Auftreten von Rost, üblem Geruch, Erwärmung,

Verfärbungen, Verformungen oder sonstigen Anomalitäten während der ersten Verwendung der Batterie, ist diese nicht weiter zu verwenden. Bringen Sie die Batterie zum Händler oder Verkäufer zurück. WARNUNG Wenn ein leitfähiger Fremdkörper in das Gehäuse einer Lithiumionenbatterie eindringt, kann sie kurzgeschlossen und ein Brand verursacht werden. Befolgen Sie beim Lagern einer Lithiumionenbatterie unbedingt folgende Regeln: ○ Legen Sie in das Aufbewahrungsetui keine leitfähigen Trümmer, Nägel und Drähte wie etwa Eisen- und Kupferdrähte. ○ Laden Sie, damit kein Kurzschluss auftreten kann, die Batterie in das Werkzeug oder schieben Sie sie sicher in die Batteriehülle zum Lagern so weit ein, dass der Ventilator nicht sichtbar ist.

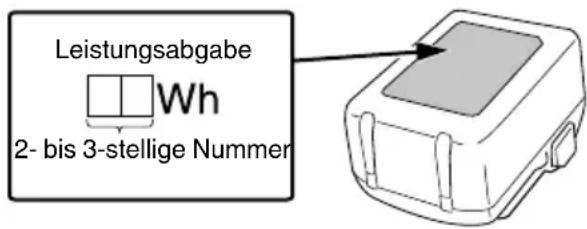

BEZÜGLICH DES TRANSPORTS VON

LITHIUM-IONEN-BATTERIEN Beim Transport von Lithium-Ionen-Batterien beachten Sie bitte die folgenden Vorsichtsmaßnahmen. WARNUNG Weisen Sie die Transportfi rma darauf hin, dass ein Paket eine Lithium-Ionen-Batterie enthält, informieren Sie das Unternehmen über ihre Leistungsabgabe und befolgen Sie die Anweisungen der Transportfi rma, wenn Sie den Transport in die Wege leiten. ○ Lithium-Ionen-Batterien, die eine Leistungsabgabe von 100 Wh überschreiten, werden in der Einstufung des Frachtguts als Gefahrgüter angesehen und erfordern spezielle Anwendungsverfahren. ○ Für den Transport über Straßen müssen die internationalen Gesetze und die Regeln und Vorschriften des Bestimmungslands eingehalten werden. ○ Wenn der BSL36B18 im Werkzeug installiert wird, überschreitet die Leistung 100 Wh und das Gerät wird als Fracht als Gefahrgut eingestuft.

2- bis 3-stellige Nummer

VERBINDUNGSVORKEHRUNGEN (UC18YSL3) Wenn ein unvorhergesehenes Problem auftritt, kann es passieren, dass die Daten auf dem USB Gerät unlesbar oder zerstört werden. Stellen Sie immer sicher, dass Sie ein Backup aller Daten auf dem USB Gerät erstellt haben, bevor Sie es benutzen. Bitte beachten Sie, dass unsere Firma keinerlei Haftung übernimmt, wenn gespeicherte Daten auf einem USB Gerät zerstört werden oder verloren gehen, ebenso wenig wie für Schäden, die an einem verbundenen Gerät entstehen. WARNUNG ○ Überprüfen Sie vor Gebrauch das angeschlossene USB-Kabel auf Fehler oder Beschädigungen. Die Verwendung eines defekten oder beschädigten USB-Kabels kann eine Rauchentwicklung oder Entzündung verursachen. ○ Wenn das Produkt nicht verwendet wird, decken Sie den USB-Anschluss mit der Gummiabdeckung ab. Staubansammlung usw. im USB-Anschluss kann eine Rauchentwicklung oder Entzündung verursachen. HINWEIS ○ Der USB-Ladevorgang kann möglicherweise gelegentlich angehalten werden. ○ Wenn Sie kein USB-Gerät aufl aden, trennen Sie das USB-Gerät vom Ladegerät. Andernfalls wird die Akkulebensdauer des USB-Gerätes nicht nur möglicherweise verkürzt, das kann aber auch zu unerwarteten Störungen führen. ○ In Abhängigkeit vom Gerätetyp können einige USB- Geräte möglicherweise nicht geladen werden. 000BookR36DBEU.indb20000BookR36DBEU.indb20 2022/06/1514:06:542022/06/1514:06:5421 Deutsch

BEZEICHNUNG DER TEILE

(Abb. 1–Abb. 21) LED-Leuchte Vorstehende Markierung Typenschild Filter Motor Filterhalter Gehäuse Vorsprung Staubbehälter Gehäusenuten Akku Staub Trageschlaufe Staubentfernungsklingen (3 Stk.) (Im Innern des Staubbehälters befestigt) Schaltfeld Druckluftpistole Anzeigelampe Gebläsefi lter Verlängerungsrohr Auch den Staub auf der Schiene entfernen Fugendüse Kerbe Fußbodendüse Nut der Schiene Düsenhalterung Blatt Einlassöff nung Schalter der Ladestand- Kontrollanzeige Verriegelung Ladestand- Kontrollanzeigelampe Ladeanzeigelampe Anzeigefeld SYMBOLE WARNUNG Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen. R36DB: Akku-Staubsauger Der Anwender muss die Bedienungsanleitung lesen, um das Risiko einer Verletzung zu verringern. Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederververtung zugeführt werden. Warnung Einschalten ON Ausschalten OFF Trennen Sie die Batterie ab Unzulässige Handlung HOCH-Modus MITTEL/NIEDRIG-Modus AUS-Taste Akku Leuchtet; Es verbleiben noch mehr als 75% der Akkuladung. Leuchtet; Es verbleiben noch 50%–75% der Akkuladung. Leuchtet; Es verbleiben noch 25%–50% der Akkuladung. Leuchtet; Es verbleiben noch weniger als 25% der Akkuladung. Blinkt; Der Akku ist fast leer. Laden Sie den Akku so schnell wie möglich wieder auf. Blinkt; Die Ausgabe wurde wegen hoher Temperatur unterbrochen. Entfernen Sie den Akku aus dem Werkzeug und lassen Sie ihn vollständig abkühlen. Blinkt; Die Ausgabe wurde wegen einer Störung oder Fehlfunktion unterbrochen. Das Problem kann durch den Akku verursacht worden sein, bitte wenden Sie sich an Ihren Händler. STANDARDZUBEHÖR Zusätzlich zum Hauptgerät (1 Gerät) enthält die Packung die auf der Seite 219 aufgelisteten Zubehörteile. Der Akku und das Akkuladegerät sind nicht im Lieferumfang dieses Produktes enthalten. Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden. VERWENDUNG ○ Leichtes Staubsaugen trockener Oberfl ächen 000BookR36DBEU.indb21000BookR36DBEU.indb21 2022/06/1514:06:542022/06/1514:06:5422 Deutsch TECHNISCHE DATEN

Modell Element R36DB Spannung 36 V Anwendung Trockene Ausführung Dauerbetriebszeit (Akku: Verwendung eines BSL36A18) 3 (HOCH) Ca. 15 min 2 (MITTEL) Ca. 30 min 1 (NIEDRIG) Ca. 60 min Saugleistung 3 (HOCH): Ca. 155 W 2 (MITTEL): Ca. 65 W 1 (NIEDRIG): Ca. 35 W Fassungsvermögen des Staubbehälters 560 mL Für dieses Werkzeug verfügbarer Akku* Mehrspannungs-Akku Abmessungen (B × T × H) 476 mm × 112 mm × 169 mm Gewicht** 1,6 kg (BSL36A18) 1,9 kg (BSL36B18)

• Bisherige Akkus (Serien BSL3660/3626X/3626/3625/ 3620, BSL18.... und BSL14...) können mit diesem Werkzeug nicht verwendet werden. ** Gemäß EPTA-Verfahren 01/2014 Das Gewicht umfasst nicht das Zubehör. HINWEIS Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten.

2. Ladegerät (separat erhältlich)

Modell BSL36A18 Spannung 36 V / 18 V (Automatische Umschaltung*) Akkuladestand 2,5 Ah / 5,0 Ah (Automatische Umschaltung*) Verfügbare schnurlose Geräte** Multi Volt-Serie, 18-V-Gerät Verfügbare Ladegeräte Schiebe-Ladegerät für Lithium- Ionen-Akkus

• Das Werkzeug selbst schaltet automatisch um. ** Einzelheiten fi nden Sie in unserem allgemeinen Katalog. LADEN Vor Gebrauch des Elektrowerkzeugs den Akku wie folgt laden.

1. Den Netzstecker des Ladegeräts in eine Steckdose

einstecken. Wenn der Stecker des Ladegeräts in eine Steckdose eingesteckt ist, blinkt die Ladeanzeigelampe rot (in 1-Sekunden-Intervallen).

2. Den Akku in das Ladegerät einlegen.

Schieben Sie den Akku wie in der Abb. 3 (auf Seite 2) gezeigt fest in das Ladegerät ein.

Beim Einlegen eines Akkus in das Ladegerät beginnt die Ladeanzeigelampe blau zu blinken. Wenn der Akku voll aufgeladen ist, leuchtet die Ladeanzeigelampe grün. (Siehe Tabelle 1) (1) Anzeige der Ladeanzeigelampe Die Anzeigen der Ladeanzeigelampe entsprechend dem Zustand des Ladegerätes oder Akkus sind in der Tabelle 1 angegeben. 000BookR36DBEU.indb22000BookR36DBEU.indb22 2022/06/1514:06:572022/06/1514:06:5723 Deutsch Tabelle 1 Anzeigen der Ladeanzeigelampe Ladeanzeigelampe (ROT/BLAU/ GRÜN/LILA) Vor dem Laden Blinkt (ROT) Leuchtet 0,5 Sekunden lang. Leuchtet 0,5 Sekunden lang nicht. (Aus für 0,5 Sekunden) An die Stromquelle angeschlossen Während des Ladens Blinkt (BLAU) Leuchtet 0,5 Sekunden lang. Leuchtet Leuchtet 1 Sekunde lang nicht. (Aus für 1 Sekunde) Batteriekapazität bei weniger als 50% Blinkt (BLAU) Leuchtet 1 Sekunde lang. Leuchtet 0,5 Sekunden lang nicht. (Aus für 0,5 Sekunden) Batteriekapazität bei weniger als 80% Leuchtet (BLAU) Leuchtet beständig Batteriekapazität bei mehr als 80% Laden abgeschlossen Leuchtet (GRÜN) Leuchtet beständig (Kontinuierlicher Summerton: ca. 6 Sekunden) Wegen Überhitzung angehalten Blinkt (ROT) Leuchtet 0,3 Sekunden lang.Leuchtet 0,3 Sekunden lang nicht. (Aus für 0,3 Sekunden) Akku überhitzt. Laden nicht möglich (Ladevorgang wird nach dem Abkühlen des Akkus gestartet). Laden nicht möglich Flackert (LILA) Leuchtet 0,1 Sekunden lang. Erlischt 0,1 Sekunden lang. (Aus für 0,1 Sekunden) (Intermittierender Summerton: ca. 2 Sekunden) Betriebsstörung im Akku oder im Ladegerät (2) Bezüglich der Temperaturen und der Ladezeit der wiederaufl adbaren Batterie Die Temperaturen und die Ladezeit sind in Tabelle 2 angegeben. Tabelle 2 Ladegerät UC18YSL3 Akku Akkutyp Li-ion Temperaturen, bei denen der Akku geladen werden kann 0°C–50°C Ladespannung V 14,4 18 Ladezeit, ungefähr (bei 20°C) BSL14xx-Serie BSL18xx-Serie Mehrspannungs- Serie (4 Zellen) (8 Zellen) (5 Zellen) (10 Zellen) (10 Zellen) min BSL1415S

4. Den Netzstecker des Ladegeräts aus der Steckdose

5. Das Ladegerät festhalten und den Akku

herausziehen. HINWEIS Den Akku nach Benutzung des Ladegeräts unbedingt aus diesem entfernen und aufbewahren. Zum elektrischen Entladen im Falle von neuen Akkus, usw. Da die internen chemischen Substanzen von neuen und länger nicht verwendeten Akkus nicht aktiviert sind, ist die elektrische Entladezeit möglicherweise bei der ersten und zweiten Verwendung kurz. Dies ist eine vorübergehende Erscheinung und die normale Entladezeit wird wiederhergestellt, wenn der Akku 2–3 Mal aufgeladen wurde. Verlängerung der Lebensdauer der Akkus. (1) Laden Sie die Akkus auf, bevor sie komplett entladen sind. Wenn Sie merken, dass die Leistung des Werkzeugs schwächer wird, stoppen Sie die Verwendung des Werkzeugs und laden Sie den Akku auf. Wenn Sie das Werkzeug weiter verwenden und die elektrische Spannung erschöpfen, kann der Akku beschädigt werden und seine Lebensspanne wird kürzer. (2) Vermeiden Sie das Aufl aden bei hohen Temperaturen. Ein wiederaufl adbarer Akku ist unmittelbar nach Gebrauch heiß. Wird eine solcher Akku unmittelbar nach dem Gebrauch aufgeladen, zersetzen sich die internen chemischen Substanzen und die Lebensspanne des Akkus verkürzt sich. Lassen Sie den Akku liegen und laden Sie ihn erst auf, nachdem er eine Weile abgekühlt ist. VORSICHT ○ Wenn der Akku geladen wird, während er heiß ist, weil er längere Zeit direkter Sonneneinstrahlung ausgesetzt gewesen ist, oder der Akku eben erst in Gebrauch gewesen ist, leuchtet die Ladeanzeigelampe des Ladegeräts 0,3 Sekunden lang auf, erlischt für 0,3 Sekunden (aus für 0,3 Sekunden). In einem solchen Fall den Akku zuerst abkühlen lassen und erst dann mit dem Ladevorgang beginnen. ○ Wenn die Ladeanzeigelampe rot fl ackert (in 0,2-Sekunden-Intervallen), kontrollieren Sie den Akkuanschluss des Ladegerätes auf Fremdkörper und entfernen Sie diese gegebenenfalls. Wenn keine Fremdkörper vorhanden sind, liegt wahrscheinlich eine Fehlfunktion des Akkus oder des Ladegeräts vor. Die Teile von einem autorisierten Kundendienst prüfen lassen.

ZUSAMMENBAU UND BETRIEB

Vorgang Abbildung Seite Herausnehmen und Einsetzen des Akkus (separat erhältlich)

Laden 3 2 Entnahme des Staubbehälters 4 2 Entnahme des Filters 5 2 Überprüfen des Filters*

Einsetzen des Filters*

Einsetzen des Staubbehälters*

Betätigung des Schalters*

Leeren des Staubbehälters*

Eff ektive Beseitigung des Staubs*

Ladestand-Kontrollleuchte 18 7 Aufl aden des USB-Geräts an einer Steckdose 19-a 7 Aufl aden des USB-Geräts und der Batterie an einer Steckdose 19-b 7 Aufl aden des USB-geräts 20 8 Wenn das Laden des USB-Geräts abgeschlossen ist

Auswahl des Zubehörs ― 220 *1 a. Befreien Sie den Filter von Staub und Schmutz b. Der Gummi darf nicht übermäßig verschlissen sein c. Der Anschluss darf nicht beschädigt sein *2 Wenn der Filter nicht ordnungsgemäß eingesetzt ist, kann Staub oder Schmutz in das Gebläse eindringen und eine Beschädigung oder Fehlfunktion verursachen. *3 Der Staubbehälter kann auch mit der Düse nach oben gerichtet eingesetzt werden. (Abb. 8-a)

Modus Dauerbetriebszeit BSL36A18 3 (HOCH) Ca. 15 min 2 (MITTEL) Ca. 30 min 1 (NIEDRIG) Ca. 60 min ∗ Die Dauerbetriebszeit ist vom Zustand des Akkus abhängig. Bitte verwenden Sie die Tabelle als Richtlinie. HINWEIS ○ Schalten Sie auf den Modus 1, um das Geräusch bei der Verwendung des Geräts zu mindern. ○ Wenn Sie den Modus 3 auf bestimmten Oberfl ächen einsetzen, kann die Saugkraft die Bewegung schwer machen. Schalten Sie in diesem Fall stattdessen auf den Modus 2 oder 1 um. *5 Setzen Sie beim Einsetzen der Düse oder des Verlängerungsrohrs diese ein, indem Sie sie in die durch den Pfeil angegebene Richtung drehen. Drehen Sie sie beim Abnehmen gleichfalls in die durch den Pfeil angegebene Richtung. (Abb. 11-a) Wenn Sie sie in die Gegenrichtung drehen, kann sich der Staubbehälter vom Gehäuse lösen. *6 HINWEIS ○ Richten Sie die Einlassöff nung nach unten, da sich der Staub verteilen kann, wenn Sie den Staubbehälter entnehmen. ○ Reinigen Sie den Filter, wenn die Saugleistung nach dem Entfernen des Staubs nicht wiederhergestellt werden konnte. (Siehe „Reinigung des Filters“ auf Seite 25.) *7 Das Gerät verfügt über einen eingebauten Mechanismus zum Abkratzen des Staubs, wenn der Staubbehälter abgenommen wurde. Drehen Sie den Staubbehälter vor und zurück (2- bis 3-mal oder mehr), um den Staub noch eff ektiver abzukratzen. 000BookR36DBEU.indb24000BookR36DBEU.indb24 2022/06/1514:06:572022/06/1514:06:5725 Deutsch Halten Sie das Gerät so fest, dass sich der Staubbehälter nicht vom Gehäuse löst, und drehen Sie den Staubbehälter mehrfach leicht in die angegebenen Richtungen. DIE ANZEIGELAMPE (Abb. 10) Hinweis zur Reinigung des Filters Wenn der Filter verstopft ist und die Saugleistung nachlässt, blinkt die Anzeigelampe. Und das Hauptgerät gibt ein pulsierendes Geräusch ab. Dies ist jedoch kein Anzeichen für eine Fehlfunktion. Leeren Sie in diesem Fall umgehend den Staubbehälter und reinigen Sie den Filter. (Siehe Abb. 12, Abb. 13 und „WARTUNG UND INSPEKTION“ auf Seite 25.) Hinweis zur Verstopfung der Einlassöff nung Wenn die Einlassöff nung während der Verwendung verstopft wird - beispielsweise beim Absaugen von Teppichen - gibt das Hauptgerät ein pulsierendes Geräusch ab und die Anzeigelampe blinkt. Das stellt jedoch keinen Fehler dar. Beseitigen Sie in diesem Fall die Verstopfung der Einlassöff nung. HINWEIS Wenn das Gerät länger weiterläuft, während der Filter verstopft oder die Einlassöff nung blockiert ist, stoppt das Gerät seinen Betrieb durch den Temperaturschutz des Motors.

WARTUNG UND INSPEKTION

WARNUNG ○ Schalten Sie bei der Überprüfung und Wartung stets den Schalter aus und entnehmen Sie den Akku. ○ Führen Sie Arbeiten nicht mit nassen Händen durch. Dies kann Stromschläge oder Verletzungen zur Folge haben.

1. Reinigung des Filters

Wenn die Saugleistung schlecht ist, auch nachdem Sie den Staubbehälter entleert haben, nehmen Sie den Filter ab und waschen Sie ihn in kaltem oder warmem Wasser. (Das Wasser darf nicht zu heiß sein.) Trocknen Sie ihn nach dem Waschen ohne direkte Sonneneinstrahlung. (Abb. 14-a) Entfernen Sie alternativ alle am Filter anhaftenden Rückstände von innen nach außen mit einer Druckluftpistole oder Ähnlichem. (Abb. 14-b) Luftdruck: Allgemeiner Druck (ca. 0,6 MPa) HINWEIS ○ Waschen Sie den Filter nicht in einer Waschmaschine. ○ Waschen Sie den Filter nicht in heißem Wasser und trocknen Sie ihn nicht durch off ene Flammen. ○ Nehmen Sie den Gebläsefi lter und den Filterhalter nicht ab. ○ Verwenden Sie zur Reinigung des Filters oder des Geräts selbst keine Druckluftpistole oder ein ähnliches Werkzeug. (Abb. 14-c) Dadurch kann Schmutz in das Gerät eindringen und eine Fehlfunktion verursachen.

2. Reinigung des Gebläsefi lters

Wenn sich auf dem Gebläsefi lter Staub befi ndet, halten Sie den Staubsauger mit dem Gebläsefi lter nach unten gerichtet, damit der Staub nicht in den Motor eindringt, und reinigen Sie ihn mit einer kleinen Bürste, wie zum Beispiel einer alten Zahnbürste. Bürsten Sie nicht zu stark. (Abb. 15)

3. Überprüfung der Fußbodendüse

Überprüfen Sie die Fußbodendüse, um sicherzustellen, dass sich das Blatt nicht gelöst hat. Wenn sich das Blatt gelöst hat, drücken Sie es hinein, bis es am Vorsprung einhakt. Die Verwendung mit einem lockeren Blatt kann Flecken verursachen. Wenn Sie das Blatt austauschen, setzen Sie es beginnend an der Kerbe in der Schiene ein und schieben Sie es entlang der Nut hinein. Achten Sie darauf, dass es nicht durchhängt. (Abb. 16)

4. Inspektion der Befestigungsschrauben

Inspizieren Sie regelmäßig alle Befestigungsschrauben und stellen Sie sicher, dass sie richtig festgezogen sind. Sollte eine der Schrauben locker werden, ziehen Sie sie sofort wieder fest an. Falls dies nicht getan wird, könnte das zu ernsthaften Gefahren führen.

5. Wartung des Motors

Die Wicklung des Motors ist das "Herzstück" des Elektrowerkzeugs. Wenden Sie die gebotene Sorgfalt auf, um sicherzustellen, dass die Wicklung nicht beschädigt und/ oder mit Öl oder Wasser benetzt wird.

6. Prüfen der Anschlüsse (Werkzeug und Akku)

Überprüfen Sie die Anschlüsse, um sicherzustellen, dass sich keine Späne und kein Staub angesammelt haben. Prüfen Sie das bei Gelegenheit vor, während und nach dem Betrieb. VORSICHT Entfernen Sie die Späne und den Staub, die sich an den Anschlüssen angesammelt haben. Andernfalls können Funktionsstörungen auftreten.

7. Reinigung des Äußeren

Wenn das Gerät verschmutzt ist, wischen Sie es mit einem weichen trockenen Tuch oder einem mit Seifenwasser befeuchteten Tuch ab. Verwenden Sie keine chlorhaltigen Lösungsmittel, keinen Kraftstoff oder keine Farbverdünnung, da sie den Kunststoff angreifen.

Das Elektrowerkzeug und den Akku an einem Ort mit einer Temperatur von unter 40°C und außerhalb der Reichweite von Kindern lagern. Hängen Sie die Schlaufe auf einen Aufhänger, um das Gerät in senkrechter Stellung aufzubewahren. HINWEIS ○ Bewahren Sie das Gerät nicht an einem Ort auf, wo Kinder das Gerät leicht erreichen oder herausnehmen können. ○ Bewahren Sie es nicht in einer feuchten Umgebung oder in einem Bereich auf, in dem es Regen ausgesetzt ist. ○ Bewahren Sie es nicht in direkter Sonneneinstrahlung oder an einem Ort auf, an dem sich die Temperaturen plötzlich ändern können. ○ Bewahren Sie es nicht an einem Ort mit fl üchtigen Stoff en auf, die sich entzünden oder explodieren können. ○ Stellen Sie das Gerät nicht gegen eine Wand, ohne es mit der Schlaufe zu befestigen. (Abb. 17) Andernfalls kann es durch Umfallen beschädigt werden. ○ Aufbewahren von Lithiumionenbatterien Vergewissern Sie sich, dass die Lithiumionenbatterien voll aufgeladen sind, bevor Sie sie lagern. Das Lagern der Akkus über längere Zeit (3 Monate oder mehr) mit einem niedrigen Ladestand kann zu einer Leistungsminderung führen, welche die Nutzungszeit der Akkus deutlich verkürzt oder mit sich bringt, dass die Akkus keine Ladung mehr halten können. Eine deutliche Verkürzung der Nutzungszeit kann jedoch durch wiederholtes Aufl aden und zwei- bis fünfmaliges Benutzen der Akkus wieder behoben werden. Sollte die Nutzungszeit trotz wiederholtem Aufl aden und Benutzung extrem kurz sein, betrachten Sie die Akkus als tot und kaufen Sie neue Akkus. 000BookR36DBEU.indb25000BookR36DBEU.indb25 2022/06/1514:06:572022/06/1514:06:5726 Deutsch VORSICHT Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden. Wichtiger Hinweis zu den Batterien für Akku-Geräte von HiKOKI Verwenden Sie immer unsere angegebenen Originalbatterien. Wir können die Sicherheit und die Leistung unseres Akku-Gerätes nicht gewährleisten, wenn andere als die von uns angegebenen Batterien verwendet werden, oder wenn die Batterie zerlegt und verändert wird (etwa durch Zerlegen und Ersetzen von Zellen oder anderen innen gelegenen Teilen). GARANTIE Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifi schen Bedingungen. Dieses Garantie erstreckt sich nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende dieser Bedienungsanleitung fi nden, an ein von HiKOKI autorisiertes Servicezentrum.

FEHLERSUCHE UND -BESEITIGUNG

Führen Sie die in der folgenden Tabelle aufgeführten Inspektionen durch, wenn das Gerät nicht ordnungsgemäß funktioniert. Kann das Problem dadurch nicht behoben werden, wenden Sie sich an Ihren Händler oder ein autorisiertes HiKOKI-Kundendienstzentrum.

Symptom Mögliche Ursache Abhilfe Das Gerät läuft nicht Unzureichende Akkuleistung Laden Sie den Akku auf. Das Gerät hat plötzlich angehalten Der Lüfter ist mit Staub verstopft, sodass eine Überlastung entstanden ist. Wenden Sie sich an Ihre Verkaufsstelle und vereinbaren Sie eine Wartung und Reinigung. Der Akku ist überhitzt. Lassen Sie den Akku abkühlen. Der Motor ist überhitzt. Entfernen Sie den Staub und reinigen Sie den Filter. Lassen Sie dann den Motor abkühlen. Schlechte Saugleistung Der Staubbehälter ist voll. Entleeren Sie den Staubbehälter. Die Düse ist verstopft. Entfernen Sie das Hindernis. Die Düse oder das Verlängerungsrohr hat sich gelockert. Ziehen Sie sie fest. Die Düse oder das Verlängerungsrohr ist gesprungen oder beschädigt. Tauschen Sie sie durch neue aus. Der Filter ist verstopft. Drehen Sie den Staubbehälter um und kratzen Sie den Staub mit der Staubentfernungsklinge ab oder entfernen Sie den fi lter und klopfen Sie ihn leicht ab oder waschen Sie ihn mit Wasser. Der Auslass oder das Hauptgerät ist heiß. Der Motor ist überhitzt, da der Staubbehälter voll oder der Filter verstopft ist. Entleeren Sie den Staubbehälter. Oder reinigen Sie andernfalls den Filter. Ungewöhnliches Geräusch/ fauler Geruch Der Filter ist nicht ordnungsgemäß eingesetzt, was dazu führt, dass Fremdstoff e in den Motor gelangen. Entnehmen Sie den Staubbehälter, richten Sie die Einlassöff nung nach unten und schütteln Sie vorsichtig, um die Fremdkörper und den Staub zu entfernen. Wenn das ungewöhnliche Geräusch/der faule Geruch bestehen bleibt, kann der Motor beschädigt sein. Stellen Sie sofort die Verwendung ein und vereinbaren Sie die Reparaturarbeiten. Der Akku kann nicht eingesetzt werden Versuch, einen anderen Akku als den für das Werkzeug vorgeschriebenen einzusetzen. Setzen Sie einen Mehrspannungs-Akku ein. 000BookR36DBEU.indb26000BookR36DBEU.indb26 2022/06/1514:06:572022/06/1514:06:5727 Deutsch

Symptom Mögliche Ursache Abhilfe Die Ladeanzeigelampe fl ackert schnell lila und der Ladevorgang beginnt nicht. Der Akku wurde nicht vollständig eingelegt. Setzen Sie den Akku fest ein. Es befi nden sich Fremdkörper an den Batteriepolen oder dort, wo der Akku eingesetzt wurde. Entfernen Sie die Fremdkörper. Die Ladeanzeigelampe blinkt rot und der Ladevorgang beginnt nicht. Der Akku wurde nicht vollständig eingelegt. Setzen Sie den Akku fest ein. Der Akku ist überhitzt. Wenn Sie nicht eingreifen, beginnt die Batterie automatisch mit dem Ladevorgang, sobald ihre Temperatur sinkt. Dies kann jedoch die Lebensdauer des Akkus verkürzen. Es wird empfohlen, die Batterie in einem gut belüfteten Raum ohne direkte Sonneneinstrahlung abzukühlen, bevor sie geladen wird. Die Nutzungszeit des Akkus ist kurz, obwohl der Akku vollständig aufgeladen ist. Die Lebensdauer des Akkus ist erschöpft. Ersetzen Sie den Akku durch einen neuen. Es dauert lange, den Akku zu laden. Die Temperatur des Akkus, des Ladegeräts oder der Umgebung ist extrem niedrig. Laden Sie den Akku in Innenräumen oder in einer anderen wärmeren Umgebung. Die Lüftungsöff nungen des Akkus sind blockiert, wodurch interne Komponenten überhitzen. Vermeiden Sie ein Blockieren der Lüftungsöff nungen. Das Kühlgebläse läuft nicht. Wenden Sie sich an ein HiKOKI- Kundendienstzentrum zwecks Reparatur. Die USB- Stromanzeigelampe ist ausgeschaltet und das USB-Gerät lädt nicht mehr. Der Akkuladestand ist gesunken. Ersetzen Sie den Akku durch einen mit verbleibender Kapazität. Stecken Sie den Netzstecker des Ladegeräts in eine Steckdose. Die USB- Stromanzeigelampe schaltet sich nicht aus, auch wenn das USB-Gerät vollständig aufgeladen ist. Die USB-Stromanzeigelampe leuchtet grün, um anzuzeigen, dass der USB- Ladevorgang möglich ist. Dies ist keine Fehlfunktion. Es ist unklar, welchen Ladestatus ein USB- Gerät hat oder ob der Ladevorgang abgeschlossen ist. Die USB-Stromanzeigelampe schaltet sich auch dann nicht aus, wenn der Ladevorgang beendet ist. Untersuchen Sie das USB-Gerät, das geladen wird, um seinen Ladestatus zu bestätigen. Das Aufl aden eines USB- Geräts wird unterbrochen. Das Ladegerät wurde in eine Steckdose eingesteckt, während das USB-Gerät mit dem Akku als Stromquelle geladen wurde. Dies ist keine Fehlfunktion. Das Ladegerät hält den USB-Ladevorgang ca. 5 Sekunden lang an, wenn es zwischen den Stromquellen unterscheidet. Ein Akku wurde in das Ladegerät eingelegt, während das USB-Gerät mit einer Steckdose als Stromquelle geladen wurde. Das Aufl aden des USB- Geräts wird unterbrochen, wenn der Akku und das USB-Gerät gleichzeitig geladen werden. Die Batterie ist vollständig aufgeladen. Dies ist keine Fehlfunktion. Das Ladegerät hält den USB-Ladevorgang ca. 5 Sekunden lang an, während es überprüft, ob der Akku-Ladevorgang erfolgreich abgeschlossen wurde. Das Aufl aden des USB- Geräts beginnt nicht, wenn der Akku und das USB- Gerät gleichzeitig geladen werden. Die verbleibende Akkukapazität ist extrem niedrig. Dies ist keine Fehlfunktion. Wenn die Akkukapazität eine bestimmte Stufe erreicht, beginnt der USB- Ladevorgang automatisch. 000BookR36DBEU.indb27000BookR36DBEU.indb27 2022/06/1514:06:572022/06/1514:06:5728 Français
