NikolaTesla SWITCH GLOW PRF0183878 - Cucina ELICA - Manuale utente e istruzioni gratuiti

Marca	Elica
Modello	NikolaTesla SWITCH GLOW PRF0183878
Tipo di prodotto	Piano cottura a induzione con cappa integrata
Alimentazione elettrica	220-240 V, potenza max 7200 W (regolabile tramite Power Limitation)
Numero di zone di cottura	Non specificato (piano cottura a induzione)
Potenze di cottura	9 livelli + Power Booster (livello P)
Funzione Bridge	Sì, per combinare due zone in un'unica grande area
Temperature Manager	Sì, mantenimento a temperatura costante
Power Booster	Sì, 5 min sulle zone di cottura; 15 min (livello 9) o 5 min (livello 10) per l'aspirazione
Cappa integrata	Sì, 8 velocità di aspirazione + 2 livelli Booster
Funzione automatica della cappa	Sì, con sensore di qualità dell'aria e compatibilità SNAP®
Tipi di filtri	Filtro antigrasso metallico lavabile; filtro a carbone attivo rigenerabile (200°C, 45 min)
Indicatore di saturazione dei filtri	Sì, attivabile/disattivabile
Sicurezza	Safe Activation, Pot Detector, Safety Shut Down, indicatore di calore residuo, Child Lock, Key Lock, Pausa
Spegnimento automatico	Sì, per zona e per la cappa (tramite Timer)
Funzioni aggiuntive	Automatic Heat Up, Power Limitation, Recall, Egg Timer, compatibile con Window Kit
Pulizia	Superficie vetroceramica: panno morbido e prodotto specifico; vassoio inferiore rimovibile per traboccamenti
Installazione	Incastro, spessore piano di lavoro 2-6 cm (TOP) o 2,5-6 cm (FLUSH)
Norme	Conforme alle direttive europee (sicurezza, prestazioni, CEM)
Assistenza post-vendita	Contattare il servizio clienti Elica per qualsiasi guasto (codice errore E...U...)
Manuale disponibile	494 pagine, scaricabile gratuitamente

Domande frequenti - NikolaTesla SWITCH GLOW PRF0183878 ELICA

Come accendere il piano cottura?

Premere il tasto ON/OFF (tocco). Il LED si accende. Quindi selezionare una zona di cottura toccando la corrispondente area di selezione.

Come utilizzare il Power Booster?

Scorrere il dito verso destra oltre il livello 9 sull'area di selezione. Il livello P viene visualizzato e rimane attivo per 5 minuti, poi torna al livello precedente.

Come attivare la sicurezza bambini?

Con l'apparecchio spento, premere contemporaneamente i tasti Key Lock e Child Lock fino al segnale acustico. Il display mostra L. Per disattivare, ripetere l'operazione.

Come pulire la superficie vetroceramica?

Utilizzare un panno morbido o un tovagliolo di carta con un prodotto specifico per piani a induzione. Evitare spugne abrasive e prodotti chimici aggressivi. Rimuovere immediatamente i residui zuccherini.

Quando e come pulire il filtro antigrasso?

Pulire il filtro antigrasso una volta al mese (o quando l'indicatore si accende). Lavare a mano con un detergente neutro o in lavastoviglie a bassa temperatura, ciclo breve.

Come rigenerare il filtro a carbone?

Posizionare il filtro in un forno preriscaldato a 200°C per 45 minuti su una griglia intermedia (non sul fondo). Ciò garantisce un'efficienza costante fino a 5 anni.

Cosa significa il codice di errore E2?

Il codice E2 indica che la temperatura interna dell'elettronica è troppo alta. Spegnere il piano e attendere che si raffreddi prima di riutilizzarlo.

Come utilizzare la funzione Timer?

Selezionare una zona di cottura o la cappa, quindi premere il tasto Timer. Utilizzare + e - per impostare la durata. Al termine, un segnale acustico suona e la zona si spegne.

Posso usare pentole in alluminio?

No, le pentole devono avere un fondo ferromagnetico (provare con una calamita). I fondi in alluminio non si riscaldano e non vengono rilevati dal piano.

Come resettare l'indicatore di saturazione dei filtri?

Dopo aver pulito o sostituito i filtri, premere a lungo l'area di selezione (7) finché il LED FILTER si spegne. Il contatore viene azzerato.

MANUALE UTENTE NikolaTesla SWITCH GLOW PRF0183878 ELICA

IT Istruzioni di montaggio e d'uso

IT - Istruzioni di montaggio e d'uso

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. L'apparecchio è destinato esclusivamente ad uso domestico per la cottura di alimenti e aspirazione dei fumi derivanti alla cottura stessa. Non sono consentiti altri usi (es. riscaldare ambienti). Il fabbricante declina agli responsabilità per usi non appropriati o per errate impostazioni dei comandi. L'apparecchio potrebbe avere estetiche differenti rispetto a quanto illustrato nei disegni di questo libretto,comingsque le istruzioni per l'uso,la manutenzione e I'installazione rimangono le stesse.

① Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
1 Non effettuare variazioni elettriche sull'apparecchio.
Prima di procedere all'installazione dell'apparecchio verificare che tutti i componenti non siano danneggiati. In caso contrario contattare il rivenditore e non proseguire con l'installazione.
① Verificare l'integrità dell'apparecchio prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

Note: I particolare contrassegnati con il symbolo " (*)" sono accessori opzionali forniti solo in alcuni modelli o particolare non forniti, da acquistare.

1. Avvertenze

Attenersi scrupolosamente alle seguenti istruzioni: L'apparecchio deve essere scollegato alla rete elettrica prima di effettuare qualunque intervento di installation. L'installazione o la manutenzione deve essere eseguita da un tecnico specializzato, in conformità alle istruzioni del fabbricante e nel rispetto delle norme locali vigenti in materia di sicurezza. Non riparare o sostituire qualsiasi parte dell'apparecchio se non specificamente richiesto nel manuale d'uso. La messa a terra dell'apparecchio è obbligatoria per legge.

• Il cavo di alimentazione deve essere sufficientemente lungo da permettere il collegamento dell'apparecchio, incassato nel mobile, alla rete elettrica. Affinché l'infallazione sia conforme alle norme di sicurezza vigenti, occorre un interruptore omnipolare a norme che assicuri la

disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformmente alle regole di installation. Non utilizzato prese multiple o prolonghe. Una volta terminata l'installazione, i componenti elettrici non dovanno più essere accessibili dall'utilizzatore.

L'apparecchiatura e le sue parti accessibili divertano calde durante l'utilizzo. Fare attenzione a non toccare gli elementi riscaldanti. • Fare attenzione che i bambini non giochino con l'apparecchio; Maintainere i bambini a distanza e sorvegliarli, in quanto le parti accessibili possono divertare molto calde durante l'uso. • Per i portatori di stimulatori cardiaci ed impianti attivi è importante verificare, prima dell'uso del piano ad induzione, che il proprio stimolatore sia compatible con l'apparecchio. • Durante e dopo l'uso non toccare gli elementi riscaldanti dell'apparecchio. • Evitare il contatto con panni o altri materiale infiammabile fino a che tutti i componenti dell'apparecchio non si siano sufficientemente raffreddati, rischio di incendio. • Non riporre materiale infiammabile sull'apparecchio o nelle sue vicinanze. • I grassi e gli oli surriscaldati prendono disponibile fuoco. Sorvegliare la cottura di alimenti ricchi di grasso e di olio. -Se la superficie è incrinata, spegnere l'apparecchio per evitare la possibilità di scossa elettrica. • L'apparecchio non è destinato ad essere messo in funzione per mezzo di un temporizzatore esterno oppure di unsystema di lavoro a distance separato. • La cottura non sorvegliata su un piano cottura con olio o grasso può essere pericolosa e essere incendi. • Il processo di cottura deve essere

sorvegliato. Un processo di cottura a breve termine delve essere sorvegliato continuamente. Non tentare MAI di spegnere le fiamme con acqua. Al contrario, spegnere l'apparecchio e soffocare le fiamme, ad esempio con un coperchio o una coperta antincendio. Pericolo di incendio: non pogiare oggetti sulle superfici di cottura. Non usare pulitrici a vapore, rischio di scosse elettriche. Non appoggiare oggetti metallici come coltelli, forchette, cucchiaie coperchi sulla superficie del piano cottura perché potrebbero surriscaldarsi. Prima di allacciare l'apparecchio alla rete elettrica: controllare la targa dati (posta nella parte inferiore dell'apparecchio) per accertarsi che tensione e potenza siano correspondenti a quella della rete e la presa di collegamento sua idonea. In caso di dubbio interpellare un elettricista qualificato.

Importante: -Dopo I'uso, spagnere il piano cottura tramite il suo dispositivo di comando e non fare affidavitamento sul rivelatore di pentole. -Evitare le fuoriuscite di liquido, pertanto per bollire o riscaldare liquidi, ridurre l'alimentazione di calorie. Non lasciare gli elementi riscaldanti accesi con pentole e padelle vuote oppurezza recipienti. Una volta terminato di cucinare, spegnere la relativa zona di cottura. Per la cottura non utilizzate mai dei fogli di carta d'alluminio, e non posate mai direttamente prodotti imballati con alluminio. L'alluminio fonderebbe edanneggerebbe irrimediabilmente il mystro appearecchio. Non riscaldare mai una scatoletta o un barattolo di latta contente alimenti alla prima averlo aperto: potrebbe esplodere! Questa avvertenza si applica a tutti gli altri tipi di

piani cottura. L'utilizzo di una potenza elevata come la funzione Booster non è adatta per il riscaldamento di alcuni liquidi come ad esempio l'olio per friggere. L'eccessivo calore potrebbe essere pericoloso. In questi casi si consiglia l'utilizzo di una potenza meno elevata. I recipienti devono essere posti direttamente sul piano cottura e devono essere centrati. In nessun caso inseire altri oggetti tra la pentola e il piano cottura. In situazione di elevate temperature l'apparecchio diminuisce automaticamente il livello di potenza delle zone di cottura. Prima di qualsi operazione di pulizia o manutenzione, disinserire l'apparecchio alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione. Per tutte le operazioni di installatione e manutenzione utilizzato quanti da lavoro. L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, parché molto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli adesso inerenti. I bambini devono essere controllati affinché non giochino con l'apparecchio. La pulizia e la manutenzione non delve essere effettuata da bambinienza sorvegianza. Il locale deve disponre di sufficiente ventilazione, quando l'apparecchioiene utilizzato contemporaneamente ad altri apparecchi a combustione di gas o altre combustibili. L'apparecchio va frequentemente pulito sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espresmente indicate nelle

istruzioni di manutenzione. L'inosservanza delle norme di pulizia dell'apparecchio e della sostituzione e pulizia dei filtri comporta rischi di incendi.

• E' severamente vietata la cottura flambè. - L'impiogo di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto delve essere evitato in agli caso. - La frittura delve essere fattasotto controllo onde evitare che l'olio surriscaldato prenda fuoco.

ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili dell'apparecchio possono diventare calde. • Attenzione! Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata. • Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenerisi strettamente a quello previsto dai regolamenti delle autorità locali competenti. • L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. • Non utilizzato mai

l'apparecchio除去 the griglia, montata correttamente! Utilizzare solo le viti di fissaggio in dotazione con l'apparecchio per l'installazione o, se non in dotazione, acquistare il tipo di viti idoneo. Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.

Quando questo appearecchio e altri appearecchi alimentati con un'energia che non sia elettricità sono in funzione contemporaneamente, la pressione negativa nella stanza non deve superare 4 Pa (4× 10^-5 bar). E importante conservare questo manuale per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme al prodotto.

Questo appearecchio è contrassegnato in conformità alla

Direttiva Europea 2012/19/EC - UK SI 2013 No3113, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative

per l'ambiente e la salute. Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il ricericlaggio di apparecchiature elettriche e elettroniche. Disfarsene segundo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e ricericlaggio di quello prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EN 60350-2;
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Suggestimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: Quando si inizia a cucinare, accendere l'apparecchio alla velocità minima, lasciandola accesa per alcuni minuti anni oveghe il termine della cottura. Aumentare la velocità solo in caso di granidi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per Maintainere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtering/carbone. Per Maintainere ben efficiente il filtrlo del grasso, pulirlo in caso di necessità. Per ottimizzazione l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo del sistema di canalizzazione individato in quello manuale.

2. Utilizzazione

Utilizzazione del piano cottura

Ilsystemadi cottura ad induzione si basasul fenomeno fisico dell'induzione magnetica.La caratteristica fondamentale di tale!.
sistema e iltrasferimento diretto dell'energia dal generatore alla pentola.

Vantaggi: Se si paragona ai piani di cottura elettrici, il vostro piano ad induzione risultata essere:

• Più sicuro: minore temperatura sulla superficie del vetro.
• Più rapido: tempi di riscaldamento del cibo inferiori.
• Più preciso: il piano reagisce immediatamente ai vostrici comandi
• Più efficiente: il 90% dell'energia assorbita viene trasformata in calore. Inoltre, una voltaolta la pentola dal piano, la trasmissione del calore viene interrotta immediamente, evitando inutili dispersioni di calore.

2.1 Recipienti per la cottura

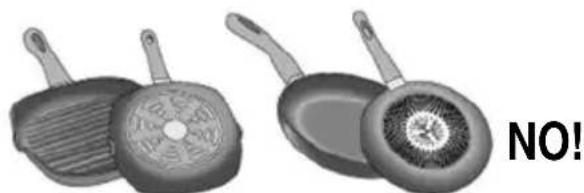

Utilizzare solo pentole che riportano il simbold. Importante:

per evitare danni permanenti alla superficie del piano, non usare:

• recipienti con fondo non perfettamente piatto;
• recipienti metallici con fondo smaltato;
• recipienti con base ruvida, per evitare di graffiare la superficie del piano;
  non appoggiare mai le pentole e le padelle calde sulla superficie del pannello di controllo del piano.

Non tutte le pentole adatte all'induzione lavorano in maniera efficiente a causa di fondi parzialmente costituiti da materiale ferromagnetic!! In fase di acquisto di pentole o padelle verificare che:

• il Fondo si Completely in materiale ferromagnetico. In caso contrario si abbassano sua l'efficienza di trasmissione del calore che la sua uniformita, con temperature della superficie della padella/pentola non idonee alla cottura.

• Il Fondo non contenga alluminio: la stoviglia non si riscalda e potrebbe essereanche non riconosciuta dagli induttori.

Fondi non piatti o con superfice ruvida. Sottraggono superfice di contatto tra induttore e stoviglia abbassandone l'efficienza e peggiorando l'esperienza di cottura.

Importante: non pogiare mai le pentole e le padelle calde sulla superficie del pannello di controllo del piano.

2.1.1 Recipients preexistenti

Potete verificare se il materiale della pentola è magnetico con una semplice calamita. Le pentole non sono adatte se non sono rilevabili magnificamente. Valgono anche in quello caso leindicazioni di cui al precedente paragrafo.

2.1.2 Diametri fondi pentola consigliati

IMPORTANT: se le pentole non sono delle dimensioni corrette le zone di cottura non si accendono.

Per vedere il diametro minimo della pentola da utilizzato su agli singola zona, consultare la parte illustrata di quello

manuale.

Per ottenerile miglioririsultati si consiglia di:

• Utilizzare tegami e pentole con diametro del fondo uguali a quello della zona di cottura.
• Dove possibile, tenere il coperchio sulle pentole durante la cottura ed in particolare per pentole di altezza superiore ai 22 cm.
• Posizione la pentola nel centro della zona di cottura disegnata sul piano.

Utilizzazione dell'aspiratore

Ilsystemadiaspirazionepuoessereutilizzatoinversione aspiranteadevacuationesterna ofiltrantearicircolointerno.

Fig. 7

Versione aspirante

I vapori vengono evacuiati verso l'esterno tramite una series di tubazioni (da acquistare saparatamente) fissate alla flangia di raccordo più in dotazione.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione:

• in caso di uscita rettangolare 222 × 89 ~mm
• in caso di uscita tonda 0 150 mm ()

Per maggiori informazioni vedere la pagina relativa agli accessori della versione aspirante nella parte illustrata di questo manuale. Collegare il prodotto a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuizione delle prestazioni di aspirazione ed un drasticio aumento della rumorosità. Si declina perci agli responsabilità in merito.

①
Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^
Evitare cambiamenti drastici di sezione del condotto.

Fig. 10

Versione filtrante

L'aria aspirata verrà filtrata tramite apposti filtri grassi e filtri odori prima di essere riconvogliata nella stanza. Il prodotto viene fornito con tutto il necessario per un'installazione standard con l'uscita dell'aria nella parte frontale dello zoccolo del mobile. Il prodotto è dotato di un set di filtri odori. Per maggiori informazioni vedere la pagina relativaagli accessori della versione filtrante (nella parte illustrata di questo manuale).

Consultare i siti www.elica.com e www.shop.elica.com per verificare la gamma completa dei kit disponibili, per poter eseguire le diverse installazioni, sia in filtrante sia in aspirante.

3. Installazione

• L'installazione sia elettrica che meccanica, delve essere eseguita da personale specializzato.

L'elettrodomestico è realizato per essere incassato in un piano di lavoro spessore 2-6 cm, in caso di INSTALLazione TOP; 2,5-6 cm in caso di INSTALLazione FLUSH.

La distanza minima tra il piano di cottura e la parete deve essere di almeno 5 cm frontalmente, di almeno 4 cm lateralemente e di almeno 50 cm rispetto ai pensili superiori.

NB = Le distance suggerite sono indicative: nella progettazione degli spazi vanno seguite leindicazioni del produttore della cucina.

3.1 Collegamento Elettrico

Fig.3 Scollegare l'apparecchio alla rete elettrica. L'installazione deve essere effettuata da personale professionalmente qualificato a conoscenza delle norme vigenti in materia d'installazione e sicurezza. Il costruttore declina agli responsabilità a persone, animali o a cose in caso di mancata osservanza delle direttive fornite nel presente capitolo. Il cavo di alimentazione deve assere sufficientamente lungo da permettere la rimozione del piano cottura dal piano di lavoro. Assicurarsi che la tensione indicate sulla targhetta matricola posta sul fondo dell'apparecchio corrisponda a quella dell'abitazione in cui verrà installato. Non utilizzato prolonghe. Il cavo elettrico della terra deve essere 2cm più lungo rispettoagli altri cavi. Nel caso in cui I'elettrodomestico non sia dotato di cavo di alimentazione, utilizzarne uno con sezione dei conduttori minimo 2.5 mm2 per potenza sono a 7200

Watt.; ), ),), (1) 4 mm2). In nessun punto il cavo deve raggiungere una temperatura di 50^ superiore alla temperature ambiente. L'apparecchio e destinato ad essere connesso permanente alla rete elettrica.

• Attenzione! Prima di ricollegare il circuito all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Attenzione! La sostituzione del cavo di interconnessione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

Note: il prodotto è dotato di una funzione Power Limitation che permette di impostare una soglia massima di assorbimento (kw) Il settaggio deve avvenire al momento del collegamento del prodotto alla rete elettrica o alla riconnessione della rete elettrica stessa (entro i 2 minuti successivi). Dimensionare la protezione dell'impianto elettrico in base al livello di Power Limitation selezionato. Per la sequenza di settaggio del Power Limitation consultare quello manuale nella sezione Funzionamento.

3.3 Montaggio

Prima di iniziare con l'installazione:

• Dopo aver disimballato il prodotto verificare che non si sia danneggiato durante il trasporto e in caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti, prima di procedere con l'installazione.

• Verificare che il prodotto acquistato sia di dimensioni idonee alla zona di installmente prescelta.

• Verificare che all'interno dell'imballo non vi sia (per motivi di trasporto) materiale di corredo (ad esempio buste con viti, garanzie etc), eventualmente va molto e conservato.
• Verificare inoltre che in prossimità della zona di installmente sia disponibile una presa elettrica

Predisposizione del mobile per l'incasso:

• Il prodotto non può essere installato sopra dispositivi di raffreddamento, lavastoviglia, stufe, fornì, lavatrici e asciugatrici.
• Eseguire tutti i lavori di taglio del mobile prima di insertire il piano cottura e rimuovere accuratamente trucoli o residi di segatura.
• per ottimizzare l'installazione filtrante è consigliabile realizzare una fessura dello zoccolo dove poter insere una griglia commerciale.

IMPORTANTE: utilizzare un adesivo sigillante monocomponente (S), che abbia resistenza alle temperatura, fino a 250^ ; prima dell'installazione le superfici da incollare devono essere pulite accuramente eliminando agli sostanza che potrebbe comprometerne l'adesione (es.: distaccanti, conservanti, grassi, oli, polveri, residui di vecchi adesivi etc.); il collante va distribuito uniformmente sull'intero perimetro della cornice; dopo l'incollaggio lasciare asciugare il collante per circa 24 ore.

Fig. 1B-2B

Attenzione! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui lo comportare rischi di natura elettrica.

Note: per una corretta installatione del prodotto è consigliabile nastrare le tubazioni con un adesivo che abbia le seguenti caratteristiche:

• film elastico in PVC morbido, con adesivo a base acrilato
• che rispetti la normativa DIN EN 60454
  -ritardante di fiamma
• ottima resistenza all'invecchiamento
• resistente agli sbalzi di temperatura
  -utilizzabile a bassetemperature

4. Funzionamento

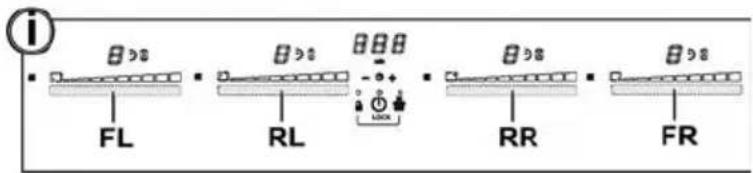

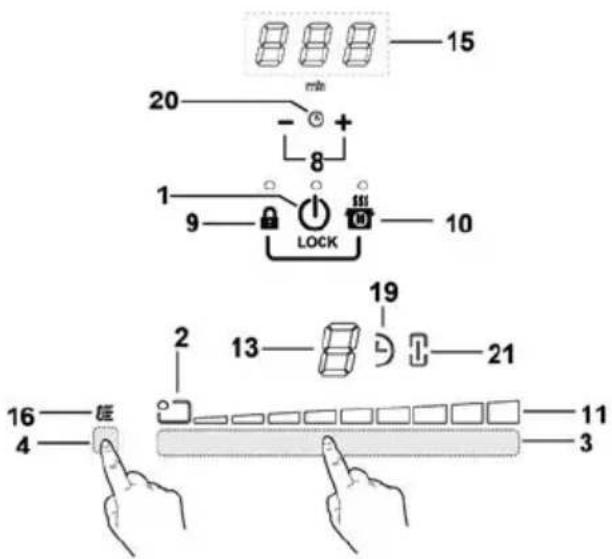

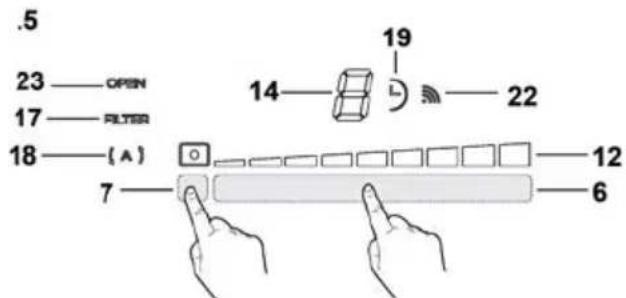

Pannello di controllo

Display/LED

Tasti

1. ON/OFF del piano cottura/ aspiratore per piano cottura
2. Indicatore posizione zona di cottura
3. Sezione zone di cottura
   Aumento/Diminuzione Power Level
4. Attivazione Temperature Manager
5. Tasti aspiratore
6. Selezione aspiratore
   Aumento/Diminuzione velocità (potenza) di
   aspirazione
7. Attivazione funzioni automatiche Reset saturazione filtri
8. Attivazione Timer Aumento/Diminuzione tempo Timer
   9.Key Lock
   9+10. Child Lock

9. Pausa / Recall

10. Visualizzazione Power Level

11. Visualizzazione velocità (potenza) di aspirazione
12. Display zona di cottura
13. Display aspiratore
14. Display Timer
15. IndicatoreTemperature Manager
16. Indicatore assistenza filtri
17. Indicatore funzione di aspirazione automatica
18. Indicatore Timer attivo
19. Indicatore Egg Timer attivo
20. Indicatore Bridge attivo
21. Indicatore funzionamento con SNAP
22. Indicatore FLAP

UTILIZZO DEL PIANO COTTURA

Da sapere prima di iniziare:

Tutte le funzioni di quello piano di cottura sono progettate al fine di rispettoare le più rigorose norme di sicurezza. Per quello motivo:

• Alcune funzioni non si attivano, o si disattivano automaticamente, in assenza delle pentole sopra i fuochi o quando queste sono mal posizionate.
• In altri casi le funzioni attivate si disattivano automaticamente dopo pochi secondi quando la funzione selezionata necessita di una ulteriore impostazione che non viene data (ad es.: "Accendere il piano di cottura" nella "Selezionare la zona di cottura" e la "Temperatura di esercizio", oppure la "Funzione Lock" o quella "Timer").

! Attenzione! In caso (ad esempio) di utilizzo prolongato lo spegnimento della zona di cottura potrebbe non essere immediato perché in fase di raffreddamento; nel display delle zone di cottura, appeare il significolo ad indicate che si è in questa fase. Attendere che il display si spenga prima di avvincini alla zona di cottura.

Display zona cottura

nei display relativi alle aree di cottura, viene indicato:

Zona di cottura accesa	0
Power Level	1...9 P
Residual Heat Indicator	H
Pot Detector	-
Funzione Temperature Manager attiva	U
Funzione Child Lock attiva	L
Funzione Pausa	II
Funzione Automatic Heat UP	A

Caratteristiche del piano

Safe Activation

Il prodotto si attiva solo in presenza di pentole sulle zone di cottura: il processo di riscaldamento non si avvia o si interrompe in caso di assenza o rimozione delle pentole.

Pot Detector

Il prodotto rileva automaticamente la presenza di pentole sulle zone di cottura.

Safety Shut Down

Per ragioni di sicurezza agli zona cottura ha un tempo massimo di funzionamento che dipende dal livello di potenza impostato.

Allo spegnimento di una o più zona di cottura la presenza di calore residuo viene segnalata con apposto segnale visivo sul display della zona corrispondente, tramite il symbolo H".

Funzionamento

Note: Per attivare qualsiassi funzione è prima necessario attivare la zona desiderata

Accensione

Premere (s Fiorare) ON/OFF piano cottura/ aspiratore La luce spia si accende ad indicare che il piano di cottura/ aspiratore è pronto per l'utilizzo Premere di nuovo per spegnere

Nota: Questa funzione è prioritaria su tutte le autres.

- Selezione delle zone di cottura

Sfiorare (premere l'Area di selezione (3) corrispondente alla zona di cottura desiderata.

9 Power Level

Il piano è dotato di 9 livelli di potenza
Sfiorare e scorrere con le dita lungo la l'Area di selezione (3):
verso destra per augmentare il livello di potenza;
verso sinistra per diminuire il livello di potenza.

Power Booster

Il prodotto è dotato di un livello di potenza supplementare (oltre il livello 3), che rimane attivo per 5 minuti, dopodichè la potenza ritorna al livello precedente.

Sfiorare e scorrere con le dita lungo l'Area di selezione (3) (oltre il livello S) ed attivare il Power Booster Il livello Power Booster è indicato nel display della zona selezionata con il symbolo P

Bridge Zones

Le zone di cottura grazie alla funzione Bridge sono in grado di lavorare in modo combinato creando un'unica zona con lo stesso livllo di potenza. Tale funzione permette una cottura omogenea con teglie e pentole di importanti dimensioni.

E' possibl eutilizzare in abbinamento la zona di cottura frontale "Master" con la corrispondente sul retro

"Secondaria"

(per verificare su quali zone è prevista esta funzione, consultare la parte illustrata di quello manuale).

Per attivare la Funzione Bridge:

• selezionare contemporaneamente le due aree di selezione delle zone di cottura che si vogliono utilizzare

• l'indicatore Bridge (21) della zona di cottura "Secondaria" si illumina "

• tramite la l'Area di selezione (3) della zona di cottura

"Master sare possibile impostare il Livello (Potenza) di esercizio

• per disattivare la Funzione Bridge è sufficiente ripetere la stessa procedura di attivazione

Temperature Manager è una funzione di controllo che permette il mantenimento del calore ad una temperatura costante ad un livello di potenza ottimizzato; ideale per tenere in caldo i cibi più pronti.

La funzione Temperature Manager si attiva alla pressione dell'area di attivazione (4)

Nel display della zona che sta lavorando in Temperature Manager compare il simboo

Key Lock

Il Key Lock permette di bloccare le impostazioni del piano, per impedire manomissioni accidentali, lasciando attive le funzioni più impostate.

Attivazione:

premere
- il LED posto sopra al tastingi illumina, ad indicare

l'avvenuta attivazione

Ripetere I'operazione per disattivare.

Child Lock

Il Child Lock permette di evitare che i bambini possano accidentallymente accendere le zone cottura e la zona aspirante, inibendo l'attivazione di qualsiasi funzione.

Il Child Lock cui sièssere attivato solo con prodotto acceso ma con zone di cottura (e zona aspirante) spente.

Attivazione:

• rimuovere le pentole eventualmente presenti sul piano cottura

• premere e tenere premuti contemporaneamente

(9) e la (10), un segnale acustico indica che la funzione è attiva, e viene visualizzata una " nei display (13) e (14).

Ripetere I'operazione per disattivare.

- Timer

La funzione Timer è un countdown che è possible impostare,anche contemporaneamente, su ogni zona cottura (e sulla zona aspirante).

Al termine del periodo impostato le zone cottura (o la zona aspirante) si spengono automaticamente e l'utente viene avvertito con apposto segnale acustico.

Attivazione/Regolazione della funzione Timer per il piano cottura

• Selezionare la zona di cottura (potenza¹ 0)

• Premere (8) per accederate alla funzione Timer

• Regolare il tempo di durata del Timer:

premere il selettore ^+ ,per augmentare il tempo di
spegnimento automatico
premere il selettore selettore -, per diminuire il
tempo di spegnimento automatico

Se lo si desidera, ripetere l'opération per le autres zone di cottura.

Note: Ogni zona di cottura può essere impostato un Timer diverso; nel display (15) comparirà, per 10 secondi, il conta alla rovescia dell ultima zona di cottura selezionata, dopodichè verrà visualizzato il conta alla rovescia con tempo minore.

Quando il timer ha terminato il conta alla rovescia viene emesso un segnale acustico (per 2 minuti, o smette premendo +), nella display (15) lampeggia, con simbolo

Notal: al lato del display della zona di cottura, con Timer in uso, appare il symbolo (19)

Per lo spegnimento del Timer:

• selezionare la zona di cottura
• impostare il valore del timer a D", tramite

Nota: la funzione rimane attiva se non si premono, nel fratto, altri tasti.

- Egg Timer

La funzione Egg Timer è un countdown indipendente dalle zone cottura (e dalla zona aspirante). L'Egg Timer si attiva premendo + (8).

Nota: per la regolazione della funzione Egg Timer seguire la stessa procedura della funzione Timer.

Quando il timer ha terminato il conta alla rovescia viene emesso un segnale acustico (per 2 minuti, o smette premendo +), nelle il display (15) lampeggia, con simbolo

Nota: con Egg Timer in uso appeare il symbolo (20)

Pausa

La funzione Pausa permette di sospendere qualsiasi funzione attiva sul piano, portando a zero la potenza di cottura.

Attivazione:

premere (10)
- viene visualizzata una "i" nei display (13).

Per disattivare la funzione:

Nota : questa operazione ripristina le condizioni del piano prima della pausa

premere (10)
- entro 10 secondi scorrere verso destra con le dita lungo l'Area di selezione (3), relativa alla zona di cottura 2 (FIG.19);

Nota: se l'opération non viene eseguita in quello tempo la funzione pausa resta attiva.

Note: se dopo 10 minuti, la Funzione Pausa non viene disattivata, il piano si spegne automaticamente.

Recall

La funzione Recall permette di recuperare tutte le impostazioni settate sul piano, in caso di spegnimento occidentale.

Attivazione:

riaccendere il piano entro 6 secondi dallo spe

premere

entro gli altri 6 secondi successivi

Automatic Heat UP

La funzione Automatic Heat UP permette di portare più velocemente a regime la potenza impostata; con esta funzione abbiamo il vantage di avere una cottura più rapida, ma除去 il rischio di bruciare i cibi, perché la temperature non oltrepassa quella del livello impostato. Questa funzione è disponibile per i livelli di potenza 1 -8.

Attivazione:

• premere a lungo, sull'Area di selezione (3), la potenza desiderata
• viene visualizzata una "R" nel display (13).

Power Limitation

La funzione Power Limitation permette di impostare il funzionamento del prodotto limitandone l'assorbimento massimo.

Nota : il settaggio delve avvenir da piano spento, penza

premere il tasto , al momento del collegamento del piano cottura alla rete elettrica, o alla riconnessione della rete elettrica stessa, entro i 2 minuti successivi.

Per settare il Power Limitation :

• premere e tenere premuti a lungo i tasti all'emissione di un breve segnale acustico

• scorrere contemporanamente sulle are di selezione FL e

RL, da sinistra verso destra, poi mantenere premuto a lungo nell'area corrispondente all'ultimo livello di potenza , fino all'emissione di un breve segnale acustico

• il display Timer (15) minha simboli "CF6", ad indicate che è possible eseguire il settaggio

• premere successivamente il tasting ed il display timer (15) visualizzera PHA (Phase power limit):

• il display della zona FL在哪设置taggio corrente
  0 = 7,4KW
  1 = 4,5KW
  2 = 3.1KW
  di default il settaggio è impostato a 7,4 KW
• per cancellare l'impostazione del Power Limitation scorrere

sulle aree di selezione FL

• per salvare la scelta effettuata preme i tasti, per 1 secondo;
  verra emesso un segnale acustico a confirmare l'avvenuto settaggio, e si esce alla funzione.

UTILIZZO DELL'ASPIRATORE

Accensione

Premere (sfiorare) ON/OFF piano cottura/ aspiratore La luce spia si accende ad indicare che il piano di cottura/aspiratore è pronto per l'utilizzo Premere di nuovo per spegnere Nota: Questa funzione è prioritaria su tutte le altre.

• Accensione dell'aspiratore:
  Sfiorare (premere) l'Area di selezione (6) per attivare l'aspiratore

• Velocità (potenza) di aspirazione: Il piano è dotato di 8 livelli di velocità (potenza) di aspirazione

Sfiorare e scorrere con le dita lungo la l'Area di selezione (6):

verso destra per aumento la velocità (potenza) di aspirazione (0-8);

verso sinistra per diminuire la velocità (potenza) di aspirazione (8-0);

Power Booster Aspirazione Il prodotto è dotato di due livello di velocità (potenza) di aspirazione supplementari (oltre il livello - Sfiorare e scorrere con le dita lungo l'Area di selezione (3) (oltre il livello ed attivare il Power Booster Aspirazione

il livello 9 : rimane attivo per 15 minuti
il livello 10 : rimane attivo per 5 minuti

dopodichè la potenza torna al livello 8

Nota : il Power Booster Aspiratore attivo, viene indicatoro nel display (13) della zona cottura selezionata, con il symbolo" P

- Timer

Attivazione/Regolazione della funzione Timer per l'aspiratore

• Selezionare l'aspiratore.
• Premere + (8) per accedere alla funzione
  Timer (da qualsiasi velocità)

Regolare il tempo di durata del Timer: premere il selettore +, per augmentare il tempo di spegnimento automatico premere il selettore selettore , per diminuire il tempo di spegnimento automatico

nel display (15) viene visualizzato il conto alla rovescia,

Nota: al lato del display dell'aspiratore appeare il symbolo " (19)

Quando il timer ha terminato il conto alla rovescia viene emesso un segnale acustico (per 2 minuti, o smette premendo +), nelle il display (15) lampeggia, con simbolo

Per lo spegnimento del Timer:

• selezionare l'Area di selezione (6)
• impostare il valore del timer a 0 , tramite

Nota: la funzione rimane attiva se non si premono, nel fratto, altri tasti.

Attivazione indicatori saturazione filtri

Questi indicatori sono normalmente disattivati (sia per il filtro grassi che per il filtro a carbone attivo)

Per attivarli procedere come segue:

• accendere il piano aspirante tramite

• con motore di aspirazione e zone di cottura spente, premere e mantenere premuta l'Area di selezione (7): il LED "FILTER" (17) si accende in bassa luminosità il display (14) dell'aspiratore在哪 la lettera "G" - per procedere all'attivazione dell'indicatore saturazione filtro grassi - Nota : premere di nuovo l'Area di selezione (7) per visualizzare nel display (14) la lettera "F" e procedere all'attivazione del filtro odori a carbone Attivo

• premere l'Area di selezione (6), il LED "FILTER" (17) passa in alta luminosità, poi dopo 10 secondi si spegne, ad indicate l'avvenuta ATTIVAZIONE.

Disattivazione indicatori saturazione filtrripetere l'operazione sopra descritta per l'attivazione;

• il LED "FILTER" (17) passa in bassa luminosità, poi dopo 10 secondi si spegne, ad indicate l'avvenuta DISATTIVAZIONE.

Indicatore di saturazione filtri

La cappa indica quando è necessario eseguire la manutenzione dei filtri:

Filtro grassi

il LED "FILTER"(17) si accende;
nel display (14) viene visualizzato il symbolo "G" (per 10 secondi dall'accensione)

Filtro odori a carbone attivo

il LED "FILTER"(17) lampeggia;
nel display (14) viene visualizzato il symbolo "F" (per 10 secondi dall'accensione)

Reset saturazione filtri

Dopo aver eseguito la manutenzione dei filtri (grassi e/o odori a carbone attivo) premere a lungo l'Area di selezione (7): il LED "FILTER" si spegne, facendo ripartire il conteggio dell'indicatore.

Nota: Ripetere l'opération nel caso di segnalazione contemporanea di entrambi i filtri.

Funzionamento automatico

Il prodotto è dotato di un sensore di qualità dell'aria che permette alla cappa di impostare in modo automatico la velocità di aspirazione più idonea in base alla tipologia di cottura.

Per attivare questa funzione:

Premere brevamente l'Area di selezione (7), il LED (A) (18) si illumina a mostare che la cappa sta lavorando in questa modalità.

- Funzionamento automatico della cappa con SNAP®

Per il collegamento tra cappa e SNAP®, consultare il manuale fornito con SNAP® o visitare www.elica.com.

Nota: SNAP^® è una unita di aspirazione ausiliaria in grado di funzionare insieme alla cappa.

Per attivare questa funzione:

Premere brevamente l'Area di selezione (7), il LED (A) (18) e il LED " (22) si illuminano a mostare che la cappa sta lavorando in questa modalità.

- Indicatore FLAP aperto

La zona aspirante è dotata di un FLAP rotante meccanico. E' necessario accendere la cappa ed aprire il flap per attivare il prodotto. La cappa è dotata di un sensore che, ad aspirazione attenuata, nel caso in cui il FLAPiene chiuso completeness, arresta il motore automaticamente. L'aspirazione riparte solo quando viene riaperto il FLAP.

• accendendo l'aspiratore il motore non partirà se il FLAP è chiuso :

il LED "OPEN" (23) si accende, verrà emesso un beep lungo, agli 5 secondi il display (12) lampeggia

• chiudendo il FLAP da motore acceso, il motore si arresta: il LED "OPEN" (23) si accende, verrà emesso un beep lungo, ogni 5 secondi il display (12) lampeggia

L'apparecchio è predisporto per essere utilizzato in abbinamento ad un KIT sensore Window (non fornito dal produttore).

Installando il KIT sensore Window (soltanto nel caso di utilizzato in modalità ASPIRANTE), l'aspirazione dell'aria smetterà di funzionare agli qual volta la finestra presente nella stanza, sui cui il KIT viene applicato, risulterà chiusa.

• Il collegamento elettrico del KIT all'apparecchio devese essere effettuato da personale technique significato es specializzato.

• Il KIT devese essere separamente certificato in accordo alle norme di sicurezza pertinenti al componente ed al suo impiego con l'apparecchio. L'installazione devese essere effettuata in accordo alle regolamentazioni per gli impianti domestici vigenti.

ATTENZIONE:

• il cablaggio del KIT da collegare all'apparecchio deve essere parte di un circuito certificato in bassissima tensione di sicurezza (SELV).

• il produttore di quello appearecchio declina agli responsabilità per eventuali inconvenienti, danni, incendi provocati da difetti e/o problemi di malfunzionamento e/o errata installazione del KIT.

4.1 Tabelle di potenza

Livello di potenza	Tipologia di cottura		Utilizzo livello (l'indicazione affianca l'esperienza e le abitudini di cottura)
Max potenza	Boost	Riscaldare rapidamente	Ideale per innalzare in breve tempo la temperature del cibo fino a veloce ebollizione in caso di acqua o riscaldare velocemente liquidi di cottura
	8-9	Friggere - bollire	Ideale per rosolare, iniziare una cottura, friggere prodotti surgelati, bollire rapidamente
Alta potenza	7-8	Rosolare - soffriggere - bollire - grigliare	Ideale per soffriggere, Maintainere bolliture vivo, cuocere e grigliare (per breve durata, 5-10 minuti)
	6-7	Rosolare - cuocere - stufare - soffriggere - grigliare	Ideale per soffriggere, Maintainere bolliture leggere, cuocere e grigliare (per media durata, 10-20 minuti), preriscaldare accessori
Media potenza	4-5	Cuocere - stufare - soffriggere - grigliare	Ideale per stufare, Maintainere bolliture delicate, cuocere (per lunga durata). Mantecare la pasta
	3-4	Cuocere - sobbollire - addensare - mantecare	Ideale per cotture prolongate (riso, sughi, arrosti, pesce) in presenza di liquidi di accompagnamento (es acqua, vino, brodo, latte), mantecare pasta
	2-3	Cuocere - sobbollire - addensare - mantecare	Ideale per cotture prolongate (volumi inferiori al litro: riso, sughi, arrosti, pesce) in presenza di liquidi di accompagnamento (es. acqua, vino, brodo, latte)
Bassa potenza 1	1-2	Fondere - scongelare - mantenere in caldo - mantecare	Ideale per ammonidire il burro, fondere delicatamente il ciocolato, scongelare prodotti di piccole dimensioni
		Fondere - scongelare - mantenere in caldo - mantecare	Ideale per il mantenimento in caldo di piccole porzioni di cibo appena cucinate o tenere in temperatura piatti di portata e mantecare risotti
OFF	Potenza zero	Superficie di appoggio	Piano cottura in posizione di stand-by o spento (possibile presenza di calore residuo da fine cottura, segnalato con H-L-O)

4.2 Tabelle di cottura

Categoria di alimenti	Piatti o tipologia di cottura	Livello di potenza e andamento cottura
		Prima fase	Potenze	Seconda fase	Potenze
Pasta, riso	Pasta fresca	Riscaldamento dell'acqua	Booster-9	Cottura della pasta e mantenimento ebollizione	7-8
	Pasta fresca	Riscaldamento dell'acqua	Booster-9	Cottura della pasta e mantenimento ebollizione	7-8
	Riso lessato	Riscaldamento dell'acqua	Booster-9	Cottura della pasta e mantenimento ebollizione	5-6
	Risotto	Soffritto e tostatura	7-8	Cottura	4-5
Verdure, legumi	Lessate	Riscaldamento dell'acqua	Booster-9	Lessatura	6-7
	Fritte	Riscaldamento dell'olio	9	Frittura	8-9
	Saltate	Riscaldamento dell'accessorio	7-8	Cottura	6-7
	Stufate	Riscaldamento dell'accessorio	7-8	Cottura	3-4
	Soffritte	Riscaldamento dell'accessorio	7-8	Doratura del soffritto	7-8
Carni	Arrostò	Doratura carne con olio (se con burro potenza 6)	7-8 Cottura	4-5
	Ai ferri	Preriscaldamento della pentola	7-8	Grigliatura su entrambi i lati	3-4
	Rosolatura	Rosolatura con olio (se con burro potenza 6)	7-8 Cottura	7-8
	Umido/stufato	Rosolatura con olio (se con burro potenza 6)	7-8 Cottura	3-4
Pesce	Ai ferri	Preriscaldamento della pentola	7-8	Cottura	7-8
	Umido/stufato	Rosolatura con olio (se con burro potenza 6)	7-8 Cottura	3-4
	Fritto	Riscaldamento dell'olio o materia grassa	8-9 Frittura	7-8
Uova	Frittate	Riscaldamento della padella con burro o materia grassa	6 Cottura	6-7
	Omelette	Riscaldamento della padella con burro o materia grassa	6 Cottura	5-6
	Coque/sode	Riscaldamento dell'acqua	Booster-9	Cottura	5-6
	Pancake	Riscaldamento della padella con burro	6 Cottura	6-7
Salse	Pomodoro	Rosolatura con olio (se con burro potenza 6)	6-7 Cottura	3-4
	Ragù	Rosolatura con olio (se con burro potenza 6)	6-7 Cottura	3-4
	Besciamella	Preparazione della base (sciogliere burro e farina)	5-6	Portare a leggera ebollizione	3-4
Dolci, creme	Crema pasticcera	Portare latte in ebollizione 4-5		Mantenere leggera ebollizione	4-5
	Budini	Portare latte in ebollizione	4-5	Mantenere leggera ebollizione	2-3
	Riso al latte	Scaldare latte	5-6	Mantenere leggera ebollizione	2-3

5. Manutenzione

Manutenzione del piano di cottura

Attenzione! Prima di qualiasi operazione di pulizia o manutenzione, assicurarsi che le zone di cottura siano spente e che la spia di individazione calore sia scomparsa.

5.1 Pulizia

Il piano cottura va pulito dopo agli utilizzato.

Importante:

Non utilizzato spugne abrasive, pagliette. Il loro impiego, col tempo, potrebbe rovinare il vetro.

Non utilizzato detergenti chimici irritanti, quali spray per fomo o smacchiatori.

Dopo agli uso, lasciare raffreddare il piano e pulirlo per rimuovere incrostazioni e macchie dovute a residui di cibo.

Zucchero o alimenti ad alto contento zuccherino danneggiano il piano cottura e vanno rimossi immediatamente.

Sale, zucchini e sabbia potrebbero graffiare la superficie del vetro.

Usare un panno morbido, carta assorbente da cucina o prodotti specifici per la pulizia del piano (attenersi alle indicazioni del Fabbricante).

NON UTILIZZARE PULITRICI A GETTO DI VAPORE!!!

Importante:

In caso di fuoriuscite accidentali e abbondanti di liquidi dalle pentole è possible intervenireattraverso la valvola di scarico, posta sulla parte inferiore del prodotto, in modo da poter eliminare agli residuo e poter eseguire una pulizia con la massima sicurezza igienica.

Fig. 18

Per una pulizia piùCompleta ed approffondita si cui rimuovere completamente la vasca inferiore

Fig. 19

Pulizia della griglia metallica:

La griglia delve essere lavata a mano con acqua calda e detergente neutro ed asciugata accuramente per evitare fenomeni di ossidazione.

Manutenzione dell'aspiratore

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi.

NON UTILIZZARE ALCOOL!

Filtro antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Deve essere pulito una volta al mese (o quando il systema di individazione di saturazione dei filtri indica但这a necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglia a basse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie il filtro antigrasso metallico più scolorisi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Fig. 15

Filtro Ai Carboni Attivi - Ceramico (Solo per Versione Filtrante)

Trattiene gli odori sgradevoli derivanti alla cottura. Il prodotto è dotato di un set di filtri odori. La saturazione dei filtri odori si verifica molto più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrlo grassi. I filtri odori sono nelle rigrenerati termicamente agli 2/3 mesi inorno preriscaldato a 200^ per 45 minuti. La corretta rigenerazione assicura un'efficacia di filtraggio costante per 5 anni.

Attenzione! Non appoggiare i filtri sul fondo del forno, ma riporli in una teglia e posizionarla ad un'altezza intermedia.

Fig. 17 - 17a - 17b - 17c

5.2 Ricerca guasti

CODICE INFORMATIVO	DESCRIZIONE	POSSIBILI CAUSE	SOLUZIONE
E2	La zona comandi si spegne per temperatura troppo elevata	La temperature interna delle parti elettroniche è troppo alta	Aspettare che il piano si raffreddi prima di riutilizzato
ERR03+ segnale sonoro	Viene rilevata un'attivazione continua (permanente) del tasting. L'interfaccia si spegnebero 10 secondi.	Acqua, pentole o utensili da cucina, sopra l'interfaccia utente.	Pulire la superficie, rimuovere eventuali oggetti dal piano.
Per tutte le altre segnalazioni di erre (E...U...)	Chiamare il servizio assistenza tecnica e comuncare il codice di erre

5.3 Servizio assistenza

Prima di contattare il Servizio Assistenza

1. Verificare che non sia possibile risolvere da soli il problema sulla base dei punti descritti in "Ricerca guasti".
   2.Spegnere e riaccendere l'apparecchio per accertarsi che l'inconveniente sia stato owviato.
   Se loro suddetti controli l'inconveniente permane, contattare il Servizio Assistenza più vicino.

Key Lock (Cerradura con Ilave)

• Amplificare Putere Aspirare

Приимechanical:Quando la funzione Timer Egg e attiva,appare L (20)

- Nay3a

Функия Пay3а NOЗBOЛЯгETnpnoCTaHOBnTBJIHO6yIO AKTNBHyO
Функию Ha NOBepxHOCHTN C yMeHbWeHnEM MOUHOCTN DO HOJI.

Bknoyehue:

• HAXMUTE

• OTo6pa3ntcra CmBOJ

"Ha nncnnee (13).

nOmKnHoueHuYHKuU:

PnmeuHne:daHHaONepaunBocCTaHaBJIbNAeTycNOBnpa60tI NOBepxHOCTn DO BKNIOUChENn NaY3bl

• HAXMITE

B TeueHne 10 cekyHn npoBeHnTe naIbCem BnpaBO BDOJIb
