NikolaTesla SWITCH GLOW PRF0183878 - Komfyr ELICA - Gratis bruksanvisning og manual

Merke	Elica
Modell	NikolaTesla SWITCH GLOW PRF0183878
Produkttype	Induksjonskomfyr med innebygd kjøkkenhette
Strømforsyning	220-240 V, maks effekt 7200 W (justerbar via Power Limitation)
Antall kokesoner	Ikke spesifisert (induksjonstopp)
Kokeinnstillinger	9 trinn + Power Booster (nivå P)
Bridge-funksjon	Ja, for å kombinere to soner til ett stort område
Temperaturstyring	Ja, holder konstant temperatur
Power Booster	Ja, 5 min på kokesonene; 15 min (trinn 9) eller 5 min (trinn 10) for avtrekk
Innebygd kjøkkenhette	Ja, 8 hastigheter + 2 Booster-nivåer
Automatisk heftefunksjon	Ja, med luftkvalitetssensor og SNAP®-kompatibilitet
Filtertyper	Vaskbart fettfilter i metall; regenererbart aktivkullfilter (200°C, 45 min)
Filtermetningsindikator	Ja, kan aktiveres/deaktiveres
Sikkerhet	Safe Activation, Pot Detector, Safety Shut Down, restvarmeindikator, barnesikring, tastelås, pause
Automatisk avstenging	Ja, per sone og for hette (via timer)
Tilleggsfunksjoner	Automatic Heat Up, Power Limitation, Recall, eggtimer, Window Kit-kompatibel
Rengjøring	Glasskeramisk overflate: myk klut og spesialmiddel; avtakbart nedre brett for overløp
Installasjon	Innbygging, benkeplatetykkelse 2-6 cm (TOP) eller 2,5-6 cm (FLUSH)
Standarder	I samsvar med EU-direktiver (sikkerhet, ytelse, EMC)
Kundeservice	Kontakt Elica kundeservice ved feil (feilkode E...U...)
Bruksanvisning tilgjengelig	494 sider, gratis nedlastbar

Ofte stilte spørsmål - NikolaTesla SWITCH GLOW PRF0183878 ELICA

Hvordan slår jeg på koketoppen?

Trykk på ON/OFF-tasten (berøring). Indikatorlampen tennes. Velg deretter en kokesone ved å berøre den tilsvarende valgsonen.

Hvordan bruker jeg Power Booster?

Sveip fingeren mot høyre forbi trinn 9 på valgsonen. Nivå P vises og forblir aktivt i 5 minutter, deretter går det tilbake til forrige nivå.

Hvordan aktiverer jeg barnesikringen?

Når apparatet er av, trykk samtidig på Key Lock og Child Lock-tastene til et lydsignal høres. Skjermen viser L. For å deaktivere, gjenta operasjonen.

Hvordan rengjør jeg den glasskeramiske overflaten?

Bruk en myk klut eller papirhåndkle med et spesialmiddel for induksjonsplater. Unngå skuresvamper og sterke kjemikalier. Fjern sukkerrester umiddelbart.

Når og hvordan rengjør jeg fettfilteret?

Rengjør fettfilteret en gang i måneden (eller når indikatoren lyser). Vask det for hånd med et nøytralt vaskemiddel eller i oppvaskmaskin på lav temperatur, kort program.

Hvordan regenererer jeg kullfilteret?

Plasser filteret i en forvarmet ovn på 200°C i 45 minutter på en midterste rist (ikke nederst). Dette gir jevn effekt i opptil 5 år.

Hva betyr feilkode E2?

Koden E2 indikerer at den interne temperaturen i elektronikken er for høy. Slå av platen og vent til den er avkjølt før du bruker den igjen.

Hvordan bruker jeg timerfunksjonen?

Velg en kokesone eller hetten, trykk deretter på Timer-tasten. Bruk + og - for å stille inn tiden. Når tiden er ute, høres et lydsignal og sonen slås av.

Kan jeg bruke aluminiumskjeler?

Nei, kjelene må ha ferromagnetisk bunn (test med magnet). Aluminiumsbotner varmes ikke opp og oppdages ikke av platen.

Hvordan tilbakestiller jeg filtermetningsindikatoren?

Etter rengjøring eller utskifting av filtrene, trykk lenge på valgsonen (7) til LED FILTER slukkes. Telleren nullstilles.

BRUKSANVISNING NikolaTesla SWITCH GLOW PRF0183878 ELICA

NO Instrukser for montering og bruk

Aktivering av indicator for filtermattnad

Dessa indicatorer ar normalt inaktiverade

Rengöring av metallgallret:

NO - Instrukser for montering og bruk

Folg alle instruksjonene som er oppfør i dette handboken Norway. Produsenten fraskriver seg ethvert ansvar for eventuelle problemer, skader eller antennelser som oppstår grunnet en manglende overholdelse av instruksjonene i dette handboken. Apparatet er tiltenkt brukt i husholdninger, og brukes til tilberedelse av matvarer og avtrekk av matos og røyk/damp fra matlaging. All annen bruk er forbudt (feks. oppvarming av rom). Produsenten fraskriver seg ethvert ansvar for en uegnet bruk eller for feilaktige innstlinger av kontrollene.

Apparatet kan inneha estetiske egenskaper som avviker fra illustrasjonene i dette handboken, men instruksjonene angænde bruk, vedlikehold og installassjon vil fortsett forbli de samme.

① Les instruksjonene noye. De inneholder viktig informasjon hva angar installasjon, bruk og sikkerhet.
1Ikke foreta elektriske endringer pa apparatet.
Før apparatet installereres ma man kontrollere at ingen av dets componenter er blitt skadet. Hvis dette ikke er tilfelle, stopp INSTALLJonen og ta kontakt med selger.
① Kontroller at apparatet er helt intakt ffor installasjonen iverksettes. Hvis dette icke er tilfelle, stopp installasjonen og ta kontakt med selger.

Merknad: Bestanddeler som er merket med (^*) er enten ekstrautstyr som kun leveres sammen med enkelte modeller eller deler som mA kjopes i tillegg.

1. Advarsel

Vær oppmerksom! Følg nøye alle instruksjoner som er oppgitt herunder: - Apparatet违法犯罪 strømnettei. Installasjonen erder vedlikeholdet违法犯罪 av en kvalifisert techniker, i samsvar med produsentens instruksjoner, og i overensstemmelse med lokale forskritter angænde sikkerhet. Ikke reparer eller bytt ut deler på apparatet hvis dette ikke er spesifisert i braupsanvisningen. Jording av apparatet er pabudt i henhold til gjeldende teknik lovgivning. Strømledningen ma vare tilstrekkelig lang sik at det innebygde apparatet kan kobles til strømnettei.nar det er blitt montert. For at installationsjonen skal overholde gjeldende sikkerhetskrav, har man behov for en forskriftsmessig montert enpolet bryter, som garanterer en fullstendig frakobling fra strømnettei

Apparatet og de enkelte delene blir svært varme under bruk. Vær oppmerksom og pass på at ingen berørvarmeelementene. Pass på at barn ikke leker med apparatet. Sørg for at de holder seg på god avstand, og hold dem under oppsyn—hele tiden. Maskindeler kan bli svært varme under bruk. -Når det gjelder personer med pacemaker eller lignende medisinske apparater, på man informere seg om hjertestimulatoren er kompatibel med induksjonstuppen. Ikke ta på apparatets varmeelementer under og etter bruk. Unngå kontakt med toyfiller aller andre antennelige materialer För alle componenter i apparatet er blitt tilstrekkelig nedkjølt. Fare for brann. Ikke plasser brenbare materialer på apparatet eller iærheten av dette. Overopphetet fett aller olje kanlett ta fyr. Vær oppmerksomningar det kokes matvarer som er rike på fett og olje. -Hvis overflaten er sprukket, slå øyeblikelig av apparatet for ä unngå muligheten for elektrisk støt. Apparatet er/DDle laget for a starte ved hjelp av en ekstern tidsinnstiller erler system med fjernkontroll. Manglende tilsyn;nar man lager mat med olje aller fett, kan vare farlig og forarsake brann. Kokeprossessen bør overvåkes. En kort kokeprossess ma overvåkes—hele tiden. -Prov ALDRI Å slukke flammer med vann. Slå Heller av apparatet og kvel flammene med for eksempel et lokk eller att

branntepe. Brannfare: ikke plasser gjenstander på kokeplaten. • Ikke bruk damprensere: risiko for elektriske støt. -Ikke plasser metallgjenstander som kniver, gafler, skjeer eller lokk på platetoppens overflate, dappe kan overopphetes. • Før man kobler apparatet til strømnettet på man kontrollere merkeskiltet (plassert nederst på apparatet) forå vare sikker på at penning og effekt samsvarer med strømnettets verdier, samt at ogstiskontakten er av egnet type. Takontakt med en faglært elektriker hvis du er i tvil.

Viktig: -Slå av platetoppen erter bruk ved Å benytté kontrollsystemet og ikke stol på gryte-detektoren. -Ikkeål med væske og reduser varmen när man koker eller varmer den opp. Ikke la varmeelementene stå på uten gryter eller med tomme gryter og panner. När man er ferdig med matlagingenmö den aktuelle kokesonnen slås av. Man mä aldri bruke aluminiumsfolie i forbindelse med matlagingen, og man mä aldri leggematvarer som er pakket i aluminium på platetoppen. Aluminiumen kan smelte og forårsake uopprettelige skader på apparatet. Ikke varm opp en boks eller en blikkboks med mat uten á ha apnet den Först. Disse kan eksplodere! Denne advarselen gjelder for alle andre typerkokeplater. Bruken av en hoy effekt, som funksjonen Booster, er ikke egnet for ä varme opp enkelte væsker som for eksempel frityrolje. For hoy varme kan+vare farlig. I foulende tilfeller anbefaler man áBruke en lavere effekt.

Beholderne ma settes rett på platetoppen ogmidt på kokesonnen. Plasser aldri noe mellom gryten og platetoppen. -Ved hoyetemperaturer reduserer apparatet cokeplatens effektniva automatisk. Før

det iverksettes noen form for rengjoring og vedlikehold, mA apparatet kobles fra strømnettet ved a trekke ut stopslet ellersla av hovedstrømsbryteren i boligen.

For alle installasjoner og vedlikeholdsinngrep ma man anvende arbeidshansker. Apparatet kan anvendes av barn over 8 ars alder og av personer med nedsatt fysisk, sanselig ell er mental funksjonsevne, som personer uten erfaring erler med manglende kunnskap, gitt at disse holds under oppsyn erler har vært gjenstand for opplæring i sikker bruk av apparatet, og innehar forstæelse for de farer og risikoer som er forbundet med bruken av dette. Barn må holds under oppsyn slick at de ikke leker med apparatet. Rengjøring og vedlikehold må ikke utføres av barn hvis disse ikke holds under oppsyn. Lokalet må vår utstyrt med tilstrekkelig ventilasjon nr apparatet brukesammen med andre apparater som er gassdrevne erler er basert på annihil type forbrenning. Apparatet må rengjøres regelmessig bade innvendig og utvendig (MINST EN GANG I MANEDEN) og alltid i samsvar med det som er blitt uttrykkelig oppgitt i vedlikeholdsinstruktione.

Manglende etterfolgLse av apparatets rengjoringsstandarder, somt manglende utbytte og rengjoring av filtrene, medforer brannfare. Flambering er strengt forbidut. Apne flammer er skadelige for filtrene og kan medfore antennelser. Dette ma derfor alltid unngas. Frityrsteking ma gjores med strste forsiktighet, sik at/DDke den varme oljen antennes. OBS! Nar platetoppen er funksjon kan alle de tilgengelig delene i apparatet bl varme. OBS! Ikke koble apparatet til stromnettet fR for installjonener helt fullfort. Hva angar tekniske og sikkerhetsmessige forholdsregler som

må tas i forbindelse med avtrekk av røyk og matos, henvises det til lovgivning og regelverk fra lokale myndigheter. • Luft som trekkes ut må ikke fores i rør som brukes til Å tomme røyk fra gassdrevne erller brennstoffbaserte apparater. Apparatet må aldri brukes uten at ristener blitt korrekt satt inn! • Bruk kun laseskruene som fulgte med apparatet i forbindelse med INSTALLJonen, eller gå til innkjop av tilsvarende type skruer. Bruk skruer med korrekt lenghte i henhold til informasjonen i installsjonsveiledningen. När dette apparatet brukes samtidig med andre typer apparater som driftes med energia som ikke er elektrisk, må det negative trykket i rommet aldri overskride 4 Pa (4 x 10-5 bar). • Det er viktig Å ta varare på这部分 handboken sik at den er tilgengelig ved senere behov. Sørg for at den følger medprodukter hemis det selges, overføres aller flyttes.

Dette apparatet er merket i samsvar med EU-direktiv 2012/19/EF - UK SI 2013 No3113, Waste Electrical and Electronic Equipment (WEEE). Ved a sorge for at dette produit kasseres pa en riktig mate, bidrar man med a forebygge negative følger for miljoet og helsen. Symbolet

på produit et aller dagumentasjonen som følg er med indikerer at det ikke må kastesammen med vanligldningsavfall, men leveres inn til en miljostasjon ellertunk som tar seg av gjenvinning av elektrisk og onisk avfall. Kast apparatet i overensstemmelse med regler for eliminering av avfall. For ytterligere asjon om behandling og gjenvinning av dette produitet, gst ta kontakt med lokale myndigheter, ennningsstasjon, eller butikken hvor produit ble kjøpt.

Apparatet er blitt utviklet, testet og oppfør i henhold til falgende lovgivning:

• Sikkerhet: EN/IEC 60335-1; EN/IEC 60335-2-6, EN/IEC 60335-2-31, EN/IEC 62233.
• Maskinytelse: EN/IEC 61591, ISO 5167-1, ISO 5167-3, ISO 5168, EN/IEC 60704-1, EN/IEC 60704-2-13, EN/IEC 60704-3, ISO 3741, EN 50564, IEC 62301, EN 60350-2.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-3; EN/IEC 61000-3-12. Anbefalinger for korrekt bruk og reduksjon av miljøbelastning: Nár man begynner Å tilberede mat anbefales det Å starte opp apparatet ved laveste hastighet. La det stå på noen minutter øgså etter at man er ferdig. Man kan øke effekten hvis det skapes store mengder røyk og damp. Bruk booster-funksjonen kun i

ekstreme tilfeller. For at luktfjerneren skal fungere optimalt anbefales det à bytte karbonfilter ved behov. For at fettfilter skal beholde sein ytelse mä de rengjores ved behov. For a oppnà optimal ytelse og redusere stynivæt bes man bruke maksimal diameter i rorsystemet som er gjengitt i dette handboken.

2. Bruksmåte

Hvordan bruke koketoppen

Induksjonstoppen baserer seg på det fysiske prinsippet om magnetisk induksjon. Hovedkarakteristikken i et slikt system er at energien overfres direkte fra kilden til kjelen.

Fordeler:

Hvis manSAMmenligner varinduksjonstopp med en elektrisk cokeplate,ser man atvar er:

• Sikrere: lavere overflatemperatur i glasset.
  -Raskere: kortere oppvarmingstid.
• Mer presis: induksjonstoppen reagerer umiddelbart paenhver kommando.
• Mer effektiv: 90% av absorbert energia omdannes til varme. I tillegg avbrytes varmeoverfaringen oyeblikkelig hvis gryten fjernes fra platen, sik at man unngar unodvendig varmespredning.

2.1 Beholderesom kan brukes under matlaging

Bruk kun kjeler som er merket med symbolet Viktig:

for a unnga varige skader pa overflaten, ikke bruk:
- Kokekar som jegke har en helt flat bunn.
- Kokekar med emaljert bunn.
- Kokekar med grov bunn som kan skrape opp cokeplatens overflate.
- Ikke sett varme kjeler på overflaten til platetoppens kontrollpanel.

Ikke alle kjeler som brukes på induksjonstopper fungerer optimalt. Dette er grunnet bunnene som kan vare delvis produsert i ferromagnetisk materiale. När kjelene eller pannene kjopes ma man kontrollere ffolgende:

• Bunnen ma vare fullstendig produsert i ferromagnetisk materiale. I motsatt fall vil bade varmeoverforgen og - homogeniteten reduseres og fore til overflatetemperaturer som ikke er egnet for pannen/kjelen.

NEI!

• Bunnen innehmer alike aluminium. Kokekaret varmes/DD opp og vil muligens/DD gjenkjennes av induksjonstoppen.

NEI!

• Bunner som/DDke er flate ell her grove flater.

Reduserer kontaktflaten mellom induksjonstopp og kokekar, noe som forer til en reduksjon i effektivitet og forverring av resultatet.

Viktig: Ikke sett varme kjeler på overflaten til platetoppens kontrollpanel.

2.1.1 Froleksisterende beholderde

2.1.2 Anbefalt diameter på panner/gryter

VIKTIG: hvis kjelene ikke har riktig diameter vil/DD kokesonene sla seg pa.

For a se minste kjelediameter for hver enkelt kokesone henvises det til den illustrrente delen av deutsche handboken. For a oppna best mulig resultat, anbefales folgende:

• Bruk gryter og kjeler som har samme diameter som kokesonnen som skal benyttes.
• Hvis mulig burde man sette lokk på kjelene. Dette gjelder særlig kieler som er haverene enn 22 cm.
• Sett kjelen mitt på kokesonnen som er avmerket på platetoppen.

Bruke avtrekket

Avtrekket kan brukes bade med ekstern avtrekksfunksjon aller med intern resirkulering.

Avtrekksvorsjon

Fig.7

All damp trekkes ut av rommet ved hjelp av roropplegg (må kjopes separat) som er festet på den medfolgende koblingsflensen.

Diameteren pa avtrekksrøret ma tilsvare diameteren pa koblingsringen:

• med rektangulera utgang 222 x 89 mm
• med rund utgang 0 150 mm (*)

For mer informasjon henvises det til informasjonen angaende ekstrautstyr på versjonen med avtrekk. Finnes i den illustrrente versjonen avijke handboken. Koble produit til ror og avtrekkshull med diameter tilsvarende luftutgangen

(koblingsflensen).

Bruk av rør og avtrekkshull medindre diameter vil redusere avtrekkskapatieten og øke støynivæt betraktelig.

Vi fraskriver oss derfor alt ansvar

Br
① Bruk en rørkanal med sá fá bøyer som mulig (maksimal curve: 90^ ).
1 Man ma参加会议者 i verversnittet.

Filterversionj

Fig. 10

Avtrekksluft vil filtreres i fettfilter og luktfilter for den igjen fores ut i rommet. Produktet leveres med alt ncvendig utstyr for en standard installasjon med luftavtrekk i front av apparatet. For mer informasjon henvises det til informasjonen angaende ekstrautstyr på versjonen med fitler. Finnes i den illustrerte versionen av deutsche handboken.

www.shop.elica.com for ytterligere informasjon om de forskjellige produktene vare, slick at man kan installere bade som filter- og avtrekksversjon.

3. Installasjon

• Både den elektriske og den mekaniske installationsjorden mä utføres av faglært personell.

Husholdningsapparatet er tiltenkt innebygd i en benk med tykkelse pa 2-6 cm for TOP-installason, aller 2,5-6 cm for FLUSH-installason.

Minste avstand mellom platetoppen og veggen skal vare minst 5 cm i front, minst 4 cm til sidene og minst 50 cm i overkant.

NB = De anbefalte avstandene er kun ledende. I forbindelse med prosjektering av avstandene skal man alltid rette seg fetter anvisningene til kjokkenprodusenten.

3.1 Elektrisk tilslutning

Fig. 3

• Koble apparatet fra nettet.
• Installasjonen ma utfores av faglert og kvalisert personell, som kjenner til gjeldende regler for installasjon og

sikkerhet. Produsenten fraskriver seg ethvert ansvar for skader på personer, dyr eller gjenstander som oppstår grunnet en manglende overholdelse av retningslinjene som er oppført i dette kapittelet. Strømledningen på vær sæpass lang at man fritt kan fjerne platetoppen fra benkeplaten. Se til at spentingen som er oppført på merkeplaten nederst på apparatet, tilsvarer den som befinner seg i huset hvor apparatet installereres. Ikke bruk skjøteledninger. Den elektriske jordledning på?vare 2 cm lengre enn de andere ledningene. Hvis husholdningsapparatet ikke er utstyrt med strømledning, på det brukes en ledning med et minimum tverrsnitt på 2,5 mm2 for effekter på opptil 7200 Watt, mens hoyere effekter trenger et tverrsnitt på 4 mm2. Ledningen på违法犯罪en langs hele dens lengde,kommen opp i entemperatur som overgår romtemperaturen med mer enn 50^ Apparatet skal på permanent tilkoblet strømnettet.

Vær oppmerksom! Før kretsen kobles til nettstrommen igjen,ffa man kontrollere at den fungerer riktig og at strømledningen er riktig moniert. Vær oppmerksom! Skifte av forbindelsestedningen ma utfores av var autoriserte teknik kundeservice,ller eventuelt av en person med lignende kvalifikasjoner.

Merk: produit er utstyrt med Power Limitation funksjon sik at man kan stille inn en greanseverdi for maksimal effektforbruk kw

Innstillingen ma utfores narr man kobler Produktet til stromnettet, eller narr man kobler inn selve stromforsyningen (inner 2 minutter). Foreta dimensjonering av vernet til det elektriske anlegget basert

pá valgt effektbegrensningsniva (Power Limitation). Se handlingsdelen i denen handboken for strømbegrensningssettet.

3.3 Montering

Fornatemarkemdinstallasjonen:

• Etter at Produktet er blitt pakket ut må man kontrollere at det ikke har blitt utsatt for skade under transporten. Ta kontakt med selger eller kundeservice hvis dette er tilfelle, og avbryt installationsjonen.
• Kontroller at størrelsen på produitet man har kjopt er egnet for stedet hvor det onskes installment.
• Av transporthensyn må det kontrolleres at det ikke finnes restmaterialieinne i emballasjen (for eksempel poser med skruer, garantibevis, osv.). Disse må eventuelt fjernes og tas vare på.
• Kontroller ogsa at det finnes en tilgengelig stikkontakt i nærheten av installationsjonssonen.

Forberedelse av mobel forinnebygging:

• Produktet mä ikke installereres over avkjølingsenheter, oppvaskmaskiner, peiser, ovner, vaskemaskiner og tørketromler.

• Utfør alle øpninger og fjern sagmugg og stov før platetoppen settes inn.

• For Å forbidre filtreringsegenskapene i installmentjonen kan man foreta et innhakk i basen og deretter sette inn en vanlig avtrekksrist

VIKTIG: Bruk et enkomponents tetningslim (S) som taler temperaturer helt opp til 250^ . Før installasjonen startes opp ma alle overflater som skal limes rengjores noye for ethvert materiale som kan tenkes a redusere limets hefteevne (f.eks. limfjernere, visse typ konserveringsmidler, fett, oljer, stov, gamle limrester osv.). Limet ma fordeles langs hele parameteren til installationsstedet. Etter liming ma man la limet tørke i cirka 24 timer.

Fig. 1B-2B

Vær oppmerksom! Manglende installasjon av skruer og festeanordninger i samsvar med disse instruksjonene kan fore til elektriske farer.

• elastisk myk PVC med akrylatbasert lim
• som respekterer DIN EN 60454
• flammehemmende
• ypperlig motstand mot slitasje
• motstand mot temperatursvingninger
• kan brukes ved lave temperaturer

4. Funksjon

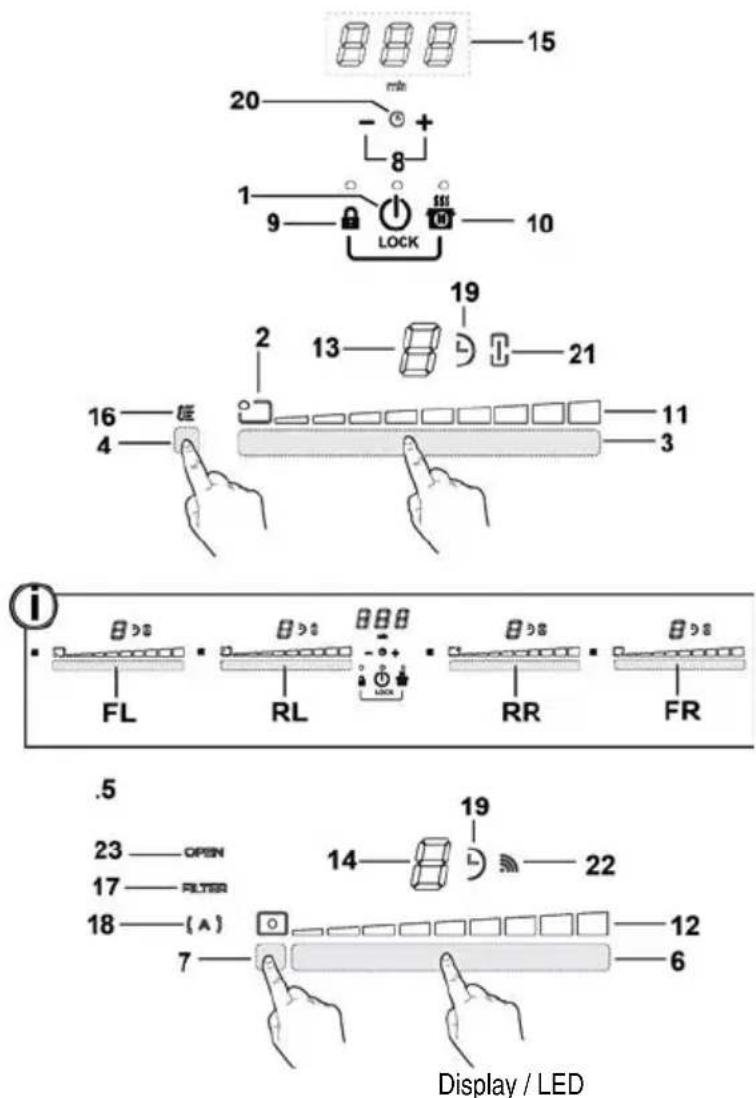

Kontrollpanel

Taster

1. ON/OFF til kogeplade/sugeapparat til kogeplade
2. Kogezonepositionsindikator
3. Valg af kogezone ForogeSe/Reduktion af Power Level
4. Aktivering of Temperatur Manager
5. Sugeapparatets taster
6. Sugeapparatmarkering Forogelse/Reduktion af sugehastighed (styrke)
7. Aktivering af automatiske Funktioner Nulstilling af filtermætning
8. Timer aktivering Forogelse/Reduktion af tid Timer
9. Key Lock (Tastblokering)
   9+10. Child Lock (børnesikring)

10. Pause / Recall

11. Vise Power Level

12. Vise hastigheten (effekten) i avtrekket
13. Display for kokesoner
14. Display for avtrekk
15. Display for Timer
16. Indikator Temperature Manager
17. Angir assistanse filter
18. Angir automatisk avtrekk
19. Angir aktiv Timer
20. Egg Timer indicator aktiv
21. Angir aktiv Bridge-funksjon
22. Angir funksjon med SNAP
23. FLAP-indikator

HVORDAN BRUKE KOKETOPPEN

Fornansterter:

Alle funksjoner på这部分 koketoppen er laget for overholde strenge sikkerhetskrav.

Av denne grunn:

• Enkelte funksjoner aktiverer seg ikke, eller deaktiveres automatisk, hvis det ikke finnes gryter/panner på platen eller hvisppe er plassert feil.
• I andre tilfeller vil aktiverte funksjoner automatisk deaktiveres\ när man velger en funksjon som har behov for andre\ innstillinger og disse ikke oppgis (f. eks.: "Slå på\ koketoppen" uten Å "Velge kokesone" og\ "Driftstemperatur", eller "Lock (lase)-funksjon" eller\ "Timer").

Vær oppmerksom! Ved (f. eks.) lengre tids bruk kan

det hende at kokesonen ikke slar seg øyeblikelig av, da den befinner seg i nedkjolingsfasen. På koketoppens display vises symbolet "1" for Å vise at/DDne fasen er aktiv.

Vent til displayet slar seg av for du nærmer deg kokesonen.

Kokesonen er på	0
Power Level (effektnivå)	1...9 P
Residual Heat Indicator (restvarmeindikator)	H
Pot Detector (avlesing av kjeler/gryter)	U
Funksjonen Temperature Manager (Temperaturkontroll) aktiv	U
Child Lock (Barnesikring) aktiv	L
Pausefunksjon	II
Automatic Heat UP (Automatisk oppvarmingsfunksjon)	A

Koketoppens egenskaper

• Safe Activation (sikker igangsetting)

Produktet aktiveres kun nár det finnes kjeler/gryter plassert pÅ sonene. Oppvarmingfasen vil/DDke starte opp (eller den avbrytes) hvis det/DDke finnes gryter pÅ platen.

• Pot Detector (avlesing av kjeler/gryter)

Produktet leser av gryter/kjeler automatisk nár de plasseres i en av sonene.

• Safety Shut Down (sikkerhetsavslåing)

Av sikkerhetsmessige Årsaker har hver kokesone en maksimal driftstid som avhenger av innstilt effektniva.

Residual Heat Indicator (restvarmeindikator)

Trykk pa (forsiktig)

OFF koketopp/avtrekk

Lampen slår seg på for á vise at cokeplate/avtrekk er klart til bruk

Trykk igjen for a sla av

Merknad: Denne funksjonen har forrang over andre funksjoner.

Valg av kokesoner

Berør (trykk på Valgomrade (3) som tilsvarer kokesonnen man onsker Å bruke.

9 Power Level (effektniva)

Produkt er utstyr med et ekstra effektniva (over nivaet som forblir aktivt i 5 minutter før effektnivaet gär tilbake til forrige niva.

Dra fingeren over Valgomrade (3) (over niva 9) for a aktivere Power Booster

Aktuelt niva for Power Booster er oppgitt i displayet for den valgte sonen med symbolet "P"

Bridge-soner

Kokesonene kan takket vare Bridge-funksjonen driftes som kombinasjonsplater. På denen maten fär man en enkelt kokesone med samme effektniva. Denne funksjonen gir et jevnt resultat när det brukes store gryter erler kjeler. Man kan bruke kokesonen i front "Master" samtidig med kokesonen bak "Sekundaer"

(for Å kontrollere hvilke kokesoner som kan anvende denen funksjonen, henvises det til illustrasjonene i denen handboken).

For a aktivere Bridge-funksjonen:

- trykk samtidig på de to valgområdene som tilsvarer de kokesonene man ønsker Å bruke

• Bridge-indikatoren (21) for den "Sekundare" kokesonnen vil lyse "
• I Valgomrade (3) tilsvarende kokesonnen "Master" er det mulig Å programmere Driftsniva (effekt)
• for a deaktivere Bridge-funksjonen følger man samme prosedyre som for aktiveringen

Temperature Manager

Temperaturkontrollen er en funksjon som brukes til Å holde varmen ved en konstant verdi med optimalt effektivå. Den er ideell for Å holde allerede klargjorte retter varme.

Temperaturkontrollen aktiveres nár man trykker pa aktiveringssonnen (4)

I displayet hvor temperaturkontrollen er i funksjon vises symbolet

Key Lock (Tastelás)

Key Lock (Tastelåsen) brukes for Å blokkere kommandoene på koketoppen erter at de ønskede innstlinger er blitt foretatt, slick at kommandoene ikke aktiveres ved et uhell.

Aktivering:

trykk pa
- LED-lampen over tasten vil begynne Å lyse när aktiveringen finner sted.

Gjenta ingrepet for a deaktivere.

Child Lock

Barnesikringsfunksjorden garanter at barn/DD kon sla paskokesonene ellertvrekkssonen,og laser alle andrefunksjoner sik at de/DD kan aktiveres.

fjern alle gryter fra koketoppen

(9)og

Trykk og holdinne samtidig bade (9) og

(10). Et lydsignal vil aktiveres for a varsole om at funksjonen er blitt aktivert,og det vil vises et "L" i display (13) og (14).

Gjenta ingrepet for a deaktivere.

- Timer

Timer-funksjon er en neddtingsfunksjon som kan programmeres for hver kokesone (og pa avtrekkssonen).

När den programmerte perioden er utløpt vil kokesonene (eller avtrekkssonen) slå seg av automatisk, og brukeren vil varsles med et akustisk signal.

Aktivere/regulere koketoppens Timer-funksjon

• Velge önsket kokesone (effektniva 10)

Trykk pafunksjonen.

• (8) for à fã tilgang til Timer

• Regulere varighetstid for Timer: trykk på velgeren +, for øke tiden for automatisk stopp trykk på velgeren -, for a redusere tiden for automatisk stopp

Gjenta inngrepet for de andre kokesonene hvis disse ogsa, skal stilles inn.

Merknad: Hver kokesone kan ha forskjellige Timerinnstillinger. Displayet (15) viser nedtelling for den sist valgte kokesonnen i 10 sekunder, deretter vil det vises en nedtelling med en lavere tidsverdi.

Nár timer-enheten har fullfort neddlingen vil det skilles ut et lydsignal (i 2 minutter, trykk + for a stilne signaled), mens displayet (15) blinker med symbolet 0.00

Merknad: på sider av displayet for den enkelte kokesone (med Timer på) vil det vises symbolet “(19)

Hvordan slá av Timer-funksjonen:

• Velg ønsket kokesone
• still inn verdien for timer-funksjonen a "D",ved hjelp av

Merk: funksjonen forblir aktivert hvis man/DDRE trykker pa andre taster i mellomtiden.

- Egg Timer

Egg Timer en en nedtellingsfunksjon som er uavhengig av kokesone (og avtrekkssone). Egg Timer aktiveres ved a trykke pa - + (8).

Merknad : for regulering av funksjonen Egg Timer følges samme prosedyre som for funksjonen Timer.

Nár timer-enheten har fullfort nedtellingen vil det skilles ut et lydsignal (i 2 minutter, trykk + for a stilne signaled), mens displayet (15) blinker med symbolet 0.00

Merk: När Egg Timer er i funksjon vil symbolet (20)

- Pause

Pausefunksjonden slår av samlige aktive funksjoner og setter kokeeffekten til null.

Aktivering:

Aikvhering. sss 10) .trykk pa 0 0

For a deaktivere funksjonen:

Merknad :ienne operasjonen tilbakerstiller platetoppen før pausen

sss 10

• innen 10 sekunder ma man dra fingeren til hoyre langs Valgomrade (3) for kokesone 2 (FIG.19)

Merk: hvis operasjonen ikke utføres i lopet av dette tiden vil funksjonen forbl aktiv.

Merknad: Hvis/DDne Pasefunksjonen ike deaktiveres i Iopet av 10 minutter vil koketoppen sla seg av automatisk.

- Recall

Minnefunksjonen kan brukes til ä tilbakekalle alle innstlinger som er blitt gjort, for eksempel nár denne er blitt avslätt ved et uhell.

Aktivering:

• slå på platetoppen igjen innen 6 sekunder

trykkpaa

innen 6 sekunder

Automatic Heat UP

Funksjonen Automatic Heat UP (automatisch oppvarming) gjør at man nár den forhåndsprogrammerte effekten langt hurtigere. Med这部分 funksjonen vil man ha kortere koketider, men man unngår at matretten brenner seg fast, siden temperaturen ikke overskrider den programmerte effekten. Denne funksjonen er tilgjengelig for effektivå 1-8.

Aktivering:

• trykk og holdinne onsket effekt i Valgomrade (3)
• det vil vises en "R" i displayet (13).

Power Limitation (effektbegrenser)

Med effektbegrenseren kan man fininnstille produktfunksjonen ved a begrense maksimalt effektforbruk.

Merk: Programmeringen ma utfores innen 2 minutter med koketoppen avslatt, nar koketoppen kobles til strømnettelet, eller nár man kobler tilbake strømforsyningen, uten Å trykke

pá tasten

For a stille inn effektbegrenseren :

• trykk og hold nede tastene det skilles ut et akustisk signal

-dra fingeren over valgomradsene FL og RL, fra venstre mot hore,
og trykk deretter inn lenge pa omradet som tilsvarer overste
effektniv, inntil det skilles ut et kort lydsignal

• Timer-display (15) viser symbolene "CF6", og det er mulig à foreta programmeringen

• Trykk deretter på tasten sik at timer-displayet (15) viser PHA (Phase power limit):

• Displayet i FL-sonen viser naveerde programmering** 0 = 7,4 KW

1 = 4,5KW

2 = 3.1KW

** standard innstilling er 7,4 KW

• For à endre innstillingen til Power Limitation blur man i FL

valgområdene

• For à lagre valget holder maninne tastene sekund.

Det skilles ut et akustisk signal for a bekrefte at innstillingen er blitt foretatt, deretter vil funksjonen avsluttes.

BRUK AV AVTREKKET

- Tenning

Trykk pa (forsiktig) ON/OFF koketopp/avtrekk Lampen slar seg pa for a vise at cokeplate/avtrekk er klart til bruk

Trykk igjen for a sla av

Merknad: Denne funksjonen har forrang over andre funksjoner.

Slå på avtrekket:

Dra fingeren over (trykk på) Valgområde (6) for Å aktivere avtrekket.

- Hastiget (effekt) for avtrekksviften:

Platetoppen er utstyrt med 8 effektivær (hastigheter)

Dra fingeren over Valgomrade (6):

mot høyre for a øke hastigheten (effekten) i avtrekket (0-8)

mot venstre for Å redusere hastigheten (effekten) i avtrekket (8-0)

Power Booster i avtrekk

deretter vil effektnivæt gà tilbake til niva 8

Merk: När Power Booster avtrekfsfunksjonden aktivert vises dette i displayet (13) til den aktuelle kokesonnen med symbolet P

- Timer

Aktivere/regulere avtrekkets Timer-funksjon

• Velg avtrekk
  Trykk paa + (8) for a fà tilgang til Timer-funksjonen (fra et hvilket som helst hastighetsvalg).
• Regulere varighetstid for Timer:

trykk pa velgeren + for a oke tiden for automatisk stopp trykk pa velgeren - for a redusere tiden for automatisk stopp

I displayet (15) vil det vises en neddtingssekvens

Merknad: på sideravdisplayettilavtrekketvisessymbolelet “ (19)

När timer-enheten har fullfort neddlingen vil det skilles ut et lydsignal (i 2 minutter, trykk + for a stilne signalet), mens displayet (15) blinker med symbolet "0.00

Hvordan slá av Timer-funksjonen:

velg Valgomrade (6)
- still inn verdien for timer-funksjonden a "O",ved hjelp av

Merk: funksjonen forblir aktivert hvis man ikke trykker på andre taster i mellomtiden.

Aktivere indicatorer for filtermetting

Disse indicatorene er vanligvis avslatt (bade for fettfilter og for filter med aktiv karbon)

Gjør som forklart for á aktivere:

• sla pa den innebygde ventilatoren med
• med avtrekksmotoren og kokesonene avslatt, trykker man og holderinne Valgomrade (7):

LED-lampen "FILTER" (17) slár seg på med svak belysning Displayet (14) til avtrekket viser bokstaven "G" - forå gåvidere til aktiveringen av metningsindikator for fettfilteret

Merknad:trykkpá Valgomrade(7) nok engang.Idisplayet (14)visesbokstaven“F”.Man kan na fortsette med aktiveringen avluktfiltermedaktivtkarbon

• Trykk på Valgområde (6), LED-lampen “FILTER” (17) går over i sterk belysing i 10 sekunder før den slår seg av for ä bekrefte AKTIVERING.

Aktivere indicatorer for filtermetting

gjenta prosedyren nevnt over for a aktivere

• LED-lampen "FILTER" (17) går over i svak belysning i 10 sekunder for den slår den seg av for Å bekrefte DEAKTIVERING.

Indikator for Filtertiltetting

Kjokkenvitfen varsler haver gang det ma utfores filterbytte:

Fettfilter

LED-lampen "FILTER"(17) slár seg på i displayet (14) vil det vises et symbol "G" (i 10 sekunder fra oppstart)

- Reset av Filtertiltering

Etter at det er blitt foretatt vedlikehold pa filtrene (fettfilter og/eller luktfilter med aktivt karbon) trykker man pa Valgomradyet (7):

LED-lampen "FILTER" slár seg av og starter tellingen på nytt.

Merknad: Gjenta operasjonen hvis begge filtrene gir fra seg varsel samtidig.

- Automatism drift

Produktet er utstyrt med en sensor for luftkvalitet. Denne gjør at ventilatoren automatisk kan stille inn den avtrekkshastigheten som er best egnet for den enkelte mattilberedelse.

For tinkobling til SNAP® henvises det til handboken som ble levert sammen med SNAP® aller eventuelt nettsiden www.elica.com.

Merknad: SNAP® er en ekstra avtrekksenhet som kan brukes sammen med hovedventilatoren.

For a aktivereijke funksjonen:

Trykk kort på Valgområdet (7), LED-lampen “(A)” (18) og

LED-lampen " (22) begynner Å lyse for Å vise at ventilatoren driftes i/DDne modusen.

- FLAP-indikator Åpen

Avtrekkssonen er utstyrt med en roterende mekanisk FLAP-enhet. Ventilatoren ma slas pa og FLAP-enheten apnes for a aktivereprodukter. Ventilatoren er utstyrt med en sensor som slar av motoren automatisk hvis FLAP-enheten lukkes fullstendig. Avtrekket starter igjen när FLAP-enheten apnes.

• nár avtrekket slas pa vil/DDKE motoren starte opp hvis FLAP-enheten er lukket:

LED-lampen "OPEN" (23) slár seg pá, et langt pip
kan hóres, hvert 5 sekund
vil displayet (12) blinke

• hvis FLAP-enheten lukkes mens motoren er på vil motoren stanse:

LED-lampen "OPEN" (23) slár seg på, et langt pip
kan høres, hvert 5 sekund
vil displayet (12) blinke

Apparatet er utviklet for a brukes sammen med et monteringssett for vindussensor (ikke levert av produsenten).

Nár vindussensoren installereres (og kun(nr apparatet brukes med avtrekksfunksjonden aktivert), vil luftavrekket slutte á fungere hver gang vinduet i rommet hvor sensoren er blitt montert er lukket.

• Elektrisk tilkobling av monteringssettet på apparatet magjores av en faglær spelialtekniker.

• Monteringssettet ma ha separat sertifikat i henhold til sikkerhetsstandarder som gjelder for componenten og dens anvendelse sammen med apparatet. Installasjonen ma utfores i henhold til tekniske standarder og lovgivning som gjelder for forbrukerelektronikk.

OBS!

• kabelopplegget til monteringssettet mä kobles til apparatet gjennom en sertifisert SELV-krets.
• Produsenten av apparatet fraskriver seg ethvert ansvar for eventuelle problemer, skader eller antennelser som oppstår grunnet defekter og/ller funksjonsproblemer og/ller feilaktig installationjon av dette monteringssettet.

4.1 Tabeller over effektniva

Effektnivå		Type matlaging	Hvilket nivå som skal benyttes (dette er bare en henvisning, egen erfaring og cokevaner gjelder også)
Maksimal effekt	Boost Hurt	oppvarming	Ideell for Å varme opp mat på kort tid, spesielt hurtigkoking av vann eller andre væsker som skal varmes raskt opp
	8-9 Steke-	koke	Ideell for Å brune mat, starte en koking, steke frosne varer
Høy effekt	7-8	Brune - steke - koke - grille	Ideell for Å brune mat, opprettholde kraftig koking, koke og grille (på kort tid, 5-10 minutter)
	6-7	Brune - koke - stue - steke - grille	Ideell for Å brune mat, opprettholde en svak koking, koke og grille (over middels tid, 10-20 minutter), forhåndsvarme utstyr
Middels effekt	4-5	Koke - stue - steke - grille	Ideell for Å lage gryteretter, holde delikat mat på svak varme, koke (over lengre tid). Blande pasta
	3-4	Koke - koke opp - koke tykt - blande	Ideell for mat som trenger lang koketid (ris, sauser, steker, fisk) og som ineholder væske (f.eks. vann, vin, kraft, melk), blande pasta
	2-3	Koke - koke opp - koke tykt - blande	Ideell for mat som trenger lang koketid (volum på mindre enn en liter: ris, sauser, steker, fisk) og som ineholder væske (f.eks. vann, vin, kraft, melk)
Svak effekt	1-2	Smelte - tine - holde varm - blande	Ideell for Å myke opp smør, smelte sjokolade, tine småprodukter
	1	Smelte - tine - holde varm - blande	Ideell for Å holde nylagde og små porsjoner varme, eller holde tallerken varm og blande i risotto
OFF	Null effekt	Platens overflate	Kokitopp i stand-by eller av (platene kan fremdeles vare varme etter at de er slätt av, noe som signaliseres med H-L-O)

4.2 Koketabeler

Type mat	Rettler aller type matlaging	Effektnivå og fremgangsmåte for matlaging
		Første fase	Effekt	Andre fase	Effekt
Pasta, ris	Fersk pasta	Oppvarming av vann	Booster-9	Koking av pasta og oppretholdelse av koking	7-8
	Fersk pasta	Oppvarming av vann	Booster-9	Koking av pasta og oppretholdelse av koking	7-8
	Kokt ris	Oppvarming av vann	Booster-9	Koking av pasta og oppretholdelse av koking	5-6
	Risotto	Surring av grønnsaker og ris	7-8	Koking	4-5
Grønnsaker, belgfrukter	Kokte	Oppvarming av vann	Booster-9	Koking	6-7
	Stekte	Oppvarming av olje	9	Steking	8-9
	Sauterte	Oppvarming av tilbehør	7-8	Koking	6-7
	Stuete	Oppvarming av tilbehør	7-8	Koking	3-4
	Stekte	Oppvarming av tilbehør	7-8	Bruning	7-8
Kjott	Steik	Bruning av kjøtt med olje (bruk effekt 6 hvis det brukes smør)	7-8 Koking 3-4
	Grillstekt	Oppvarming av gryte	7-8	Grilling på begge sider	7-8
	Surring	Surring i olje (bruk effekt 6 hvis det brukes smør)	7-8 Koking 4-5
	Koking i saus/stuet	Surring i olje (bruk effekt 6 hvis det brukes smør)	7-8 Koking 3-4
Fisk	Grillstekt	Oppvarming av gryte	7-8	Koking	7-8
	Koking i saus/stuet	Surring i olje (bruk effekt 6 hvis det brukes smør)	7-8 Koking 3-4
	Stekt	Oppvarming av olje ell eran net fett	8-9	Steking	7-8
Egg	Omelett	Oppvarming av stekepanne med smør erer annet fett	6 Koking 6-7
	Omelett	Oppvarming av stekepanne med smør erer annet fett	6 Koking 5-6
	bløtkokkt/hardkokkt	Oppvarming av vann	Booster-9	Koking	5-6
	Pannekaker	Oppvarming av stekepanne med smør	6 Koking 6-7
Sauser	Tomatsaus	Surring med olje (bruk effekt 6 hvis det brukes smør)	6-7 Koking 3-4
	Kjøttsaus	Surring med olje (bruk effekt 6 hvis det brukes smør)	6-7 Koking 3-4
	Hvit saus	Forberedelse av basen (smeltet smør og hvetemel)	5-6 Kokforsiktig opp 3-4
Kaker, kremer	Vaniljekrem	Koke opp melken	4-5	Oppretholde en svak koking	4-5
	Pudding	Koke opp melken	4-5	Oppretholde en svak koking	2-3
	Risgrøt Oppvarming av melk 5-6			Oppretholde en svak koking	2-3

5. Vedlikehold

Vedlikehold av koketoppen:

Vær oppmerksom! Før det utfores et hvilket som helst vedlikehold eller rengjoring, mA man forsikre seg om at kokesonene er avslatt og at kontrollampen som angir varmen er slukket.

5.1 Rengjoring

Koketoppen ma allaillid rengjores etter bruk.

Viktig:

Ikke bruk skuresvamper aller stålull. Disse kan skade glassflaten over tid.

Ikke bruk kjemiske vaskemidler som kan virke irriterende, som for eksempel ovnsvask eller flekkfjerner.

La overflaten kjole seg ned etter bruk og fjern deretter alle matrester og flekker.

Hvis det forekommer lekkasjer, eller hvis det spruter væsker fra grytene, må man bruke ventilen som er plassert i nedre del avproduktet slick at man kan fjerne alt resttrykk og utføre rengjöring i absolutt hygiene og sikkerhet.

Fig. 18

Risten på rengjøres forhand med varmt vann og skansomt rengjøringsmiddel, og deretter torkes grundig fora unngå oksidering.

Vedlikehold av kjokkenviften:

Rengjoring

I forbindelse med rengjoring ma man KUN bruke en fuktig klut med skansomt vaskemiddel. IKKE BRUK VERKTOY, INSTRUMENTER ELLER LIGNENDE UTSTYR I FORBINDELSE MED RENGJORING!

Ikke bruk slipendeprodukter.

IKKE BRUK SPRIT!

Fettfilter

Må rengjøres en gang i maneden (eller narr varselsystemet for tilstoppelse av filter aktiveres) med skånsomme vaskemidler, manuelt aller i oppvaskmakin ved lav temperatur og kort vaskesyklus.

Hvis det brukes oppvaskmaskin kan det hende at fettfilteret i metall mister fargen. Dette betyr dog ikke at filteret mister sine eigenskaper.

Fig. 15

Aktivt Karbonfilter - Keramisk (Kun for filterversjon)

Absorberer vond lukt fra matlaging.

Produkt er utstyr med en série luktfilter. Filtrene mettesetter en lang-ller kortvarig bruk avhengig av type kjokken ogregelmessigheten i rengjaringen av filtrene. Luktfiltrene kan regenereres termisk hver 2/3 maned i 45 minutter i enforhandsvarmet oven ved 200^ . Korrekt regenerering sikrer at filtereffekten holdes konstant over en periode pa 5 ar.

Vær oppmerksom! Ikke sett filtrene nederst i ovenen, men bruk heller en stekeplate og sett denen mitt i ovenen.

Fig. 17-17a-17b-17c

5.2 Feilsøking

FEILKODE	BESKRIVELSE	MULIGE ÅRSAKER	TILTAK
E2	Sonen med kontROLLER slår seg av grunnet en for høy temperatur	Den interne temperaturen på de elektroniske delene er for høy	Vent til koketoppen kjøler seg ned før den benyttes igjen
ERR03 + lydsignal	Varsler om en kontinuierlige (permanent) aktivering av tasten. Grensesnettet slår seg av etter 10 sekunder.	Vann, kjeler eller kjøkkenutstyr, brukergrensesnett over.	Rengjør overflaten og ta bort eventuelle gjenstander fra platene.
For alle andre feilsignaler (E...U...)	Vennligst takontakt med teknik servicesenter og oppgi feilkoden

5.3 Servicesenter

1. Kontroller om problemet kan loses gjennom henvisningene som beskrives i tabellen "Feilsking".
2. Slå av og på apparatet for Å forsikre seg om at problemet ikke forhindre.

Hvis problemet vedvarer etter alle disse kontrollene, takontakt med naerneste servicesenter.

• den valgte indstilling gemmes ved at trykke på knapperne

tryk pa valgknappen , for at nedsaette den automatiske slukningstid

displayet (15) viser nedaellingen,

Bemerk: pa udsugningens displayside vises symbolet " (19)

lysdioden "FILTER" slukker og genstarter indikatorens taelling.

Bemerk: Gentag operationen i tilfaelde af samtidig signalering for begge*fibre.

- Automatisk drift
