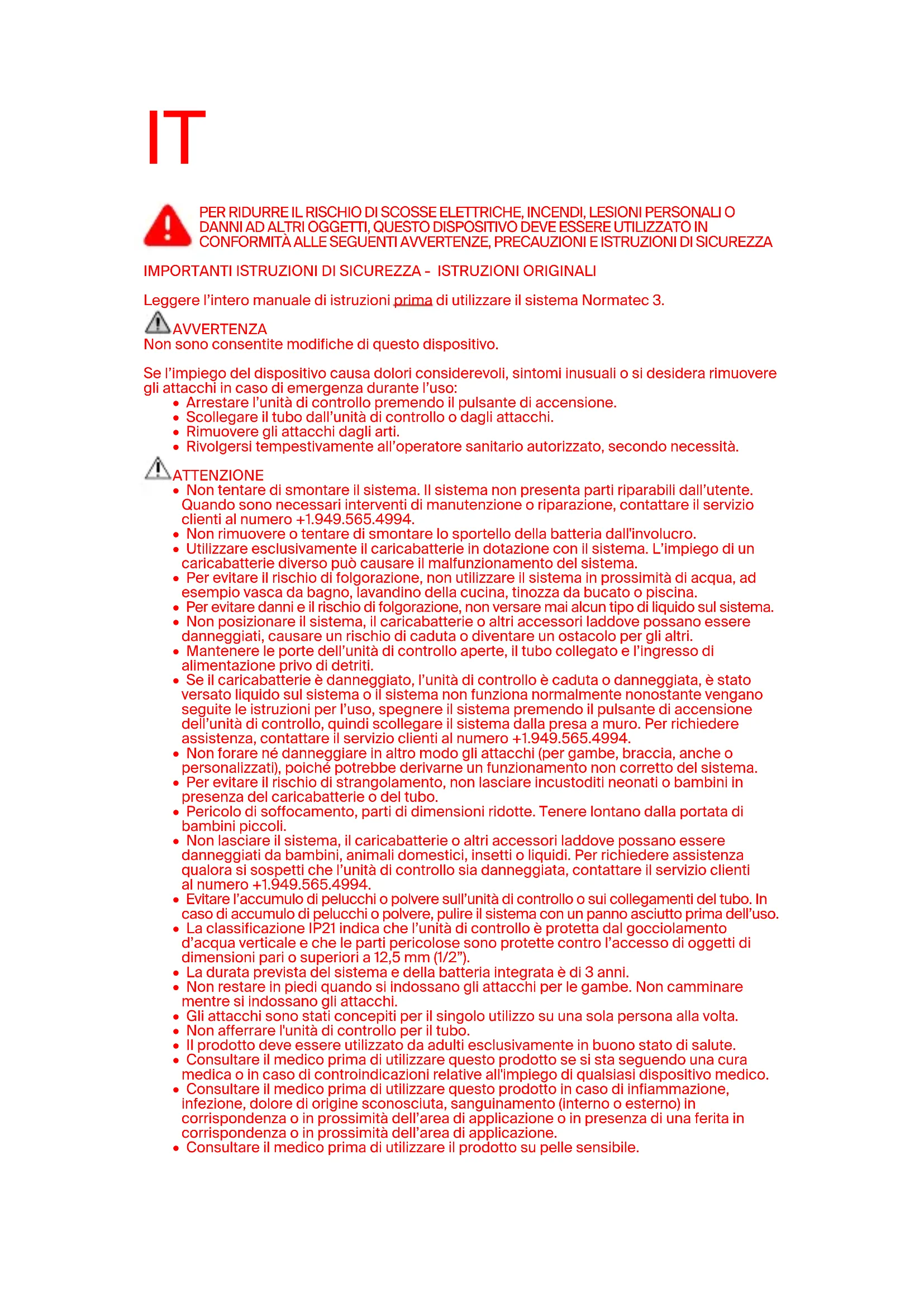

MANUALE UTENTE Normatec 3 HyperIce
Leggere l'intero manuale di istruzioni prima di utilizzato ilsystema Normatec 3.
AVVERTENZA
Non sono consentite modifiche di quello dispositivo.
Se I'impiego del dispositivo causa dolori considerevoli, sintomi inusuali o si desidera rimuovere gli attacchi in caso di emergenza durante l'uso:
- Arrestare l'unità di controllo premendo il pulsante di accensione.
- Scollegare il tubo dall'unità di controllo o dagli attacchi.
Rimuovere gli attacchi dagli arti.
- Rivolgersi tempestivamente all'opereatore sanitary autorizzato, secondo necessità.
ATTENZIONE
Non utilizzare lo sfiato dell'aria o il tubo del systema Normatec 3 per erogare l'aria compressa.
verso occhi, naso, bocca o orecchie, in quanto potrebbero derivarne lesioni gravi.
L'impiego in assenza di supervisione da parte di persona non consapevoli o disabili cui estere pericoloso.
- Assicurarsi che l'ingresso di alimentazione dell'unità di controllo sia facilemente accessible in qualsiassi momento per poter sc Collegare l'alimentazione, se necessario.
L'unità di controllo Normatec 3 contiene una batteriaagli ioni di litio. La batteria deve essere trattata conformmente alle norme di sicurezza presso un'apposita struttura per lo smaltimento o il ricericlaggio dei rifuieti elettronici.
CONSERVARE QUESTE ISTRUZIONI
ETICHTETTE
Le etichette e i simboli segunti sono riportati sull'unità di controlo, sugli attacchi e/o sulla confezione.
| Simbolo Descrizione Posizione | |
| IP21 | Grado di protezione contro la penetrazione di acqua | Sulla base dell'unità di controllo |
| Leggere le istruzioni prima dell'utilità | Sulla base dell'unità di controllo e sull'etichetta dell'attacco |
| Livello di protezione per le apparecchiature tipo BF | Sulla base dell'unità di controllo |
| Doppio isolamento Sull'adattatore di alimentazione | |
| Corrente continua Sulla base dell'unità di controllo | |
| Corrente alternata Nel manuale | |
| Nome e indirizzo del produttore | Sulla base dell'unità di controllo e sull'etichetta dell'attacco |
| Data di produzione Sulla base dell'unità di controllo | |
| Raccolta differenziata per rifiuti di apparecchiature elettriche ed elettroniche | Sulla base dell'unità di controllo |
| SN XXXXX | Numero di seriée della console Sulla base dell'unità di controllo | |
| Fragile, maneggiare con cura Sulla confezione | |
| Proteggere dall'umidità Sulla confezione | |
| Alto Sulla confezione | |
| Tenere lontano alla luce del sole Sulla confezione | |
INDICAZIONI PER L'USO
| 1978 | Limitazione dell'umidità di trasporto e conservazione | Sulla confazione |
| 1980 | Limitazione della pressione atmocferica di trasporto e conservazione | Sulla confazione |
| 1981 | Limitazione della temperatura di trasporto e conservazione | Sulla confazione |
| 1982 | Attivare e disattivare la modalità standby | Sulla parte superiore dell'unità di controllo |
| 1983 | Non lavare Sull'etichetta dell'attacco | |
| 1984 | Non lavare a secco Sull'etichetta dell'attacco | |
| 1985 | Non asciugare in asciugatrice Sull'etichetta | dell'attacco |
| 1986 | Non candeleggiare Sull'etichetta dell'attacco | |
| 1987 | Non stirare Sull'etichetta dell'attacco | |
| 1988 | Simbolo del trasmettitore RF in UE Nel manuale | |
| 1989 | Autorizzazione per apparecchiatura approvata alla FCC | Sull'unità di controllo |
| 1990 | Simbolo del marchio Bluetooth Sull'unità di controllo | |
| 1991 | Simbolo di avertenza per identificare un pericolo che può provocare la morte o lesioni gravi | In manuale e sull'unità di controllo |
| 1992 | Simbolo diattenzione per indicare che l'utente deve consultare le istruzioni per l'uso per importanti informazioni precauzionali come avertenze e precauzioni che, per una series di motivi, non possono essere esposte sull'unità di controllo medica stessa | Nel manuale |
| 1993 | Suggerimento per agevolare l'utilizzo. Rischio per l'utente trascurabile | Nel manuale |
| REF | Indica il numero di modello del produttore in modo da poter identificare il disposizione. | Sull'unità di controllo |
Normatec 3 è un massaggiatore a pressione dell'aria, indicato per alleviare momentaneamente indolenzimenti e/o dolori muscolari di lieve entità e aumento momentaneamente la circolazione nell'area trattata.
RISCHIE BENEFICI DEL SISTEMA NORMATEC 3
I rischi e i benefici corrisati all'utilizzo delsystema Normatec 3 equivalgono a quelli di un massaggio. Se il massaggio svolto da Normatec 3 è fastidioso, è possibile ridurre l'intensità o interrompere la sessione. Alcuni dei benefici sono il temporaneo sollievo da dolori e fastidi muscolari di minore entità e una maggiore circolazione nell'area trattata. In caso di domande, contattare il servizio clienti al numero +1.949.565.4994.

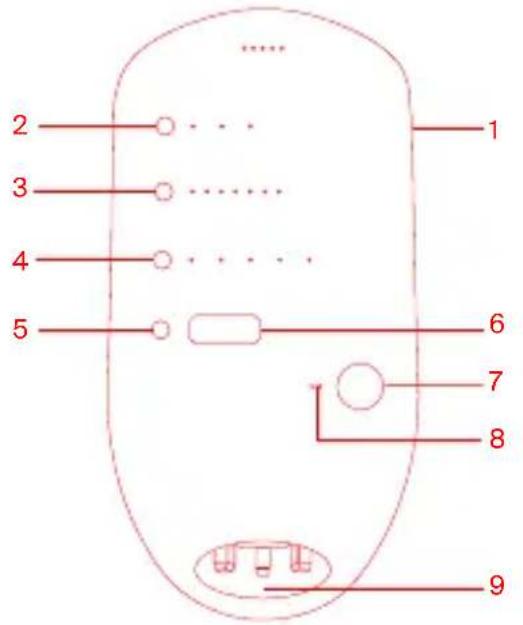

ILLUSTRAZIONI Unità di controllo Normatec 3 (uso esclusivo su una sola persona)
- Pulsante di accensione
- Pulsante di selezione dell'attacco
- Pulsante del livello di pressione
- Pulsante ZoneBoost
- Pulsante di regolazione della durata
- Schermo
- Pulsante di avvio/arresto
- Indicatore di stato Bluetooth®
- Sfiato dell'aria e ingresso di alimentazione

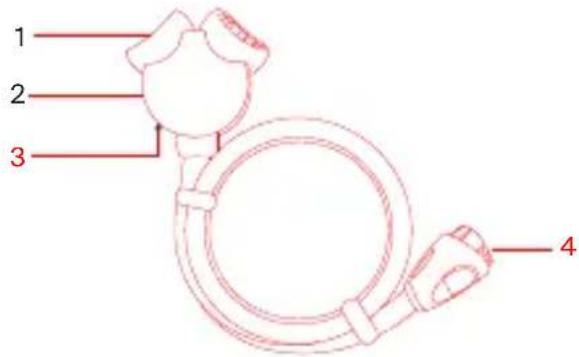

Tubo Normatec 3
- Sfiati dell'aria della scatola di derivazione
- Scatola di derivazione
- Connettore di blocco (sul lato inferiore della scatola di derivazione)
- Connettore

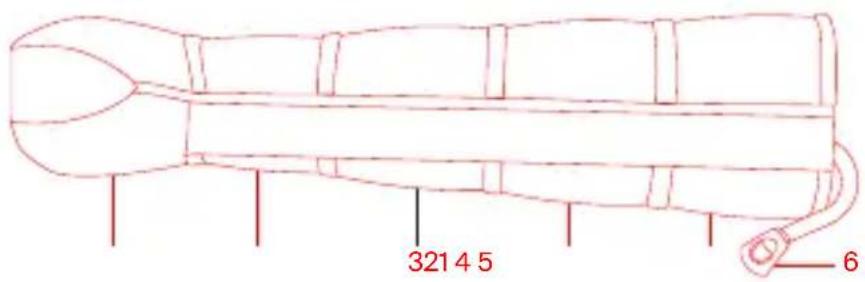

Attacco gamba Normatec 3 (uso esclusivo su una sola persona)
1-5. Zone
6. Connetlore dell'attacco
Attacco braccio Normatec 3 (uso esclusivo su una sola persona)
1-5. Zone
6. Connettore dell'attacco

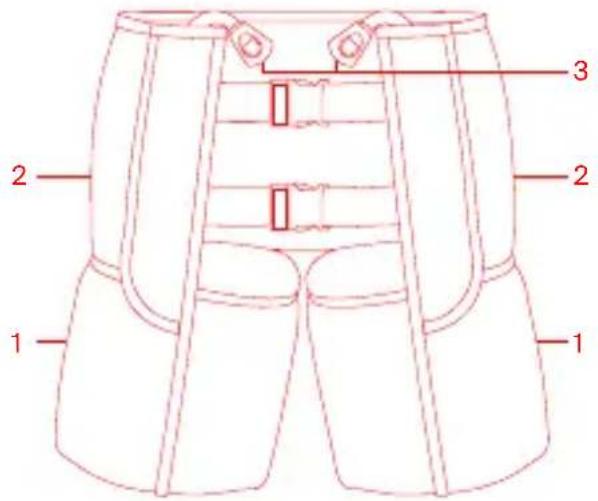

AttaccoancheNormatec3 (uso esclusivo su una sola persona)
1-2. Zone
3. Connettori degli attacchi
Caricabatterie Normatec 3
- Spina per presa a muro
- Connettore a cilindro
ISTRUZIONI PER L'uso
AVERTENZA. PRIMA DI AZIONARE QUESTO SISTEMA: leggere tutte le avventenze all'inizio del presente manuale. Se non si comprehendo queste istruzioni per l'uso, contattare Hyperice al numero +1.949.565.4994.
CONFIGURAIZIONDELSISTEMA
Passaggio 1: collegare il caricabatterie a una presa elettrica e quindi all'unità di controllo Normatec 3.
Questa unità di controllo è dotata di una batteriaagli ioni di litio. La batteria si icarica automaticamente quando il caricabatterie è collegato all'unità di controlo Normatec 3 e a una presa elettrica.
Passaggio 2: collegare il connettore del tubo allo sfiato dell'aria sull'unità di controllo Normatec 3. Il connettore può essere inserto solo nell'orientamento corretto. Inserire saldamente il connettore nell'unità di controllo Normatec 3 finché non scatta in posizione.
Passaggio 3: collegare gli attacchi per gambe, braccia o andere. Trovare una posizione comoda seduti, reclinati o sdraiati. Se gli attacchi sono dotati di una cerniera, assicurarsi di chiuderla completeness. Non tentare mai di utilizzato il systema con la cerniera parzialmente o totalmente aperta, poiché potrebbe invalidare la garanzia. è possibile utilizzato solo una seriesi attacchi con una singola unità di controllo. Se si usano più attacchi, assicurarsi che siano entrambi dello stesso tipo.
Passaggio 4: collegare i connettori su ciascun attaccoagli sfiati dell'aria della scatola di derivazione. I connettori degli attacchi possono essere collegati alla scatola di derivazione esclusivamente nell'orientamento corretto. Inserire saldamente i connettori degli attacchi negli sfiati dell'aria della scatola di derivazione finché non scatta in posizione.
Se alla scatola di derivazione è collegato un solo attacco, utilizzare il tappo di blocco situato nella parte inferiore della scatola di derivazione per bloccare lo sfiato dell'aria della scatola di derivazione non utilizzato. Premere con decisione per dissicurarsi che il tappo di blocco sia completenesse inserito.
Passaggio 5: per accendere ilsystema, premere con decisione il pulsante di accensione sull'unità di controllo Normatec 3 per un secondo. Quando l'unità di controllo è accesa, si accenderà il LED verde accanto al pulsante di accensione.
SCELTA DELL'ATTACCO
Per configurare il disposativo in modo che esegua il trattamento appropriato per l'accessorio in uso, premere il pulsante di selezione dell'attacco e scegliere tra gambe,anche o braccia. Quando si selezione l'attacco per le ancche, il disposativo esegue automaticamente un trattamento a due zone, corrispondenti al numero di zone sulle ancche.
REGOLAZIONE DEL LIVELLO DI PRESSIONE
Regolare il livello di pressione della sessione azionando il pulsante di regolazione del livello di pressione a sinistra degli indicatori di livello. Il livello di pressione 1 è l'impostazione più delicata. Il massaggio diventa più vigoroso con l'augmente del livello di pressione. Il livello può essere regolatoanche durante la sessione. Quandosi regola il livello durante una sessione, il systemasi arresta. Una volta terminata la regolazione del livello, premere il pulsante di avvio/arresto per riprendere il trattamento con il nuovo livello di pressione.
UTILIZZO DI ZONEBOOST™
Durante la sessione, è possibile augmentare l'intensità di una singola zona con la funzione ZoneBoost. La funzione ZoneBoost è progettata per essere utilizzata quando si desidera concentrare il trattamento in una zona specifica. Con ZoneBoost siaggiungono 60 secondi alla durata del massaggio e 10 mmHg alla pressione nella zona selezionata. ZoneBoost si può attivare prima o durante una sessione. è possibile augmentare la pressione solo su una zona alla volta. Per augmentare la pressione su una zona, premere il pulsante ZoneBoost sono a che non si accende l'indicatore LED sulla zona desiderata. Per disattivare ZoneBoost, premere il pulsante ZoneBoost sono a che non si spengono tutti gli indicatori LED delle zone.
Le zone sull'accessorio sono numerate in ordine crescente, alla zona distale alla zona assimale. Pertanto, se si utilizzato gli attacchi per le gambe, la zona 1 sare il piede/la caviglia, zona 2 sare il polpaccio, la zona 3 il ginocchio, la zona 4 il quadricipite inferiore e la zona 5 il dricipite superiore.
REGOLAZIONE DELLA DURATA DELLA SESSIONE
Regolare la durata della sessione premendo il pulsante di regolazione del tempo a sinistra del display. La durata della sessione può essere impostata su 15, 30, 45 e 60 minuti. La durata può essere regolata durante l'esecuzione della sessione. Toccare il pulsante di regolazione del tempo per scorrere le opzioni relative alla durata della sessione sono a visualizzare la durata desiderata.
AVVIO DELLA SESSIONE
Per iniziare la sessione, toccare il pulsante di avvio/arresto.
CONFIGURAIZIONE MASSAGGI NORMATEC PULSE BREVETTATA
Prima che si avvii la configurazione dei massaggi brevettata di Normatec Pulse, si verificcherà un ciclo di gonfiaggio preliminare durante il quale gli attacchi collegati si adattano alla forma esatta del corpo. Al termine del gonfiaggio preliminare, inizIERÀ la configurazione massaggi brevettata di Normatec Pulse, con la compressione di piedi, mani o quadricipiti superiori (a seconda dell'attacco in uso). Analogamente ai massaggi "kneading" e "strokng", ciascuna zona degli attacchi si comprimerà daprima in modo pulsante, quindi si sbloccherà nelle la configurazione di compressione continua lungo l'arto. Quando il massaggio della zona superiore è completo, seguirà un breve periodo di riposo, quindi il ciclo riprenderà. Questa sequenza si ripeterà fino al termine della durata della sessione. Quando la sessione riprende dopo una pausa, ilsystema esegue un ciclo di gonfiaggio preliminare prima di continuare.
ARRESTO O PAUSA DELLA SESSIONE
Per interrompere la sessione in qualsiasi momento, toccare il pulsante di avvio/arresto. La sessione verrà interrogata. Per riavviare la sessione in pausa, toccare nuovamente il pulsante di avvio/arresto. Al termine dell'utilizzo del sistema, rimuovere gli attacchi dal tubo, rimuovere gli attacchi dagli arti, spegnere l'unità di controllo premendo il pulsante di accensione e scollegare il tubo dall'unità di controllo.
Per scollegare i connettori alla scatola di derivazione o dall'unità di controllo, premere il sante nella parte superiore di ciascun connettore nelle lo si scollega.
TERMINDELLASSESSIONE
La sessione di massaggi proseguirà fino allo scadere della durata configurata, quando sul display viene visualizzata l'indicazione di fine ciclo. Il systema continuera a funzionare fino al termine del ciclo corrente. Al completeness della sessione, rimuovere gli attacchi dal tubo, rimuovere gli attacchi dagli arti, spegnere l'unità di controllo premendo il pulsante di accensione e scollegare il tubo dall'unità di controllo.
Per scollegare i connettori alla scatola di derivazione o dall'unità di controllo, premere il sante nella parte superiore di ciascun connettore nelle lo si scollega.
SPEGNIMENTO DELL'UNITA DI CONTROLLO
Per spegnere ilsystema, premere il pulsante di accensione e verificare che i LED e il display siano spenti.
CONNECTION ALL'APP HYPERICE
Scaricare l'app Hyperice dall'App Store o da Google Play Store. Per connettere il sistema all'app Hypericetramite Bluetooth, après l'app, accertarsi che I'unità di controllo sia accesa, che il Bluetooth' sia attivo sul Telefono e che I'unità di controllo sia nelle immeditate vicinanze. Selezionare una routine nell'app Hyperice e, se richiesto, toccare "Scan for Devices" (Cerca dispositivi). Selezionare ilsystema quando viene visualizzato sullo schermo. HyperSmart™ avviera automaticamente la sessione e regolerà progressively la pressione.
Per garantire la sicurezza informatica, si consiglia di configurare l'app Hyperice per gli aggiornamenti automatici. Si consiglia inolte di mantenere aggiornato il systeme operativo e di configurarlo per gli aggiornamenti automatici.
PULIZIA DEL SISTEMA
Per pulire l'unità di controlo:
Utilizzare un panno pulito inumidito.
- Asciuagare accuramente con un panno pulito.
Pulizia degli attacchi per l'uso su una sola persona per gambe, braccia o andere:
- Pulire gli attacchi per gambe, braccia o sono all'interno e all'esterno con un panno pulito inumidito.
- Asciuagare accuramente con un panno pulito.
Non lavare in lavatrice né asciugare in asciugatrice.
Non lavare a secco.
MANUTENZIONE DEL SISTEMA
L'unità di controllo, il tubo, il caricabatterie e gli attacchi (gambe, braccia o andere) non richiedono manutenzione o assistenza ricorrenti, ad eccezione di quanto indicato in questa sezione.
CONSERVAZIONE DEL SISTEMA
Conservare l'unità di controllo, il tubo, il caricabatterie e gli attacchi (gambe, braccia o andere) in un luogo pulito e asciutto.
PARTI DI RICAMBIO
Per informazioni riguardanti le parti di ricambio e gli accessori disponibili, contattare il servizio clienti al numero +1.949.565.4994 o visitare il nostro site Web all'indirizzo hyperice.com.
Non tentare di smontare ilsystema. Il systema non presenta parti riparabili dall'utente. I fusibili non sono sostituibili dall'utente.
TECOLOGIA WIRELESS BLUETOOTH
Il marchio e i loghi Bluetooth sono di proprieta di Bluetooth SIG, Inc. e qualsiasi utilizzato di tali marchi da parte di Hyperice è soggetti a licenza. Nell'improbabile eventualità di perdita di una connessione Bluetooth stabile, ilsystema tenterà di ristabilitire automaticamente la connessione. L'unità di controllo Normatec 3 è completamente autonoma e continuera a funzionare normalmenteanche in caso di perdita della connettività. Se questa unità di controllo causa interferenze, che possono essere determinate spegnendo e riaccendendo l'unità di controllo, l'utente è invitato a cercare di correggere l'interferenza cuiando l'orientamento o spostando l'unità di controllo, augmentando la distance tra l'apparecchiatura e l'unità di controllo, o collegando l'unità di controllo alla presa di un circuito diverso da quello a cui è collegata.
L'unità di controllo Normatec 3 utilizza la Tecnologia wireless Bluetooth 5.0 con le seguenti specifiche radio:
| ID FCC: 2AY3Y-NT3
IC: 23655-NT3 | ID FCC: 2AY3Y-NT3A
IC: 23655-NT3A |
| Frequenza Da 2402 a 2480 MHz | |
| Modulazioni GFSK | |
| Potenza di trasmissione +4 dBm | |
| Sensibilità del ricevitore -96 dBm (modità BLE) | |
| Sicurezza HW AES | |
ID FCC: 2AY3Y-NT3 IC: 23655-NT3
FCC ID: 2AY3Y-NT3A IC: 23655-NT3A
Vedere l'etichetta del dispositivo per i dettagli.
Questa unità di controllo è conforme alla parte 15 delle norme FCC. Il funzionamento è soggetto alle seguenti due condizioni: (1) questa unità di controllo non deve provocare disturbi elettromagnetici e (2) questa unità di controllo deve accettare qualsiasi interferenza ricevuta, incluse nelle che potrebbero causare un funzionamento indesiderato dell'unità di controllo. Questa unità di controllo è conforme alle norme RSS esenti da licenza Industry Canada. Il funzionamento è soggetto alle seguenti due condizioni: (1) questa unità di controllo non deve causare interferenze e (2) questa unità di controllo deve accettare interferenze di agli tipo, incluse nelle che potrebbero causare un funzionamento indesiderato dell'unità di controllo.
Questa apparecchiatura è conforme ai limiti di esposizione alle radiazioni FCC/ISED stabiliti per un ambiente non controllato e soddisfa le linee guida FCC sull'esposizione alle radiofrequenze (RF) e RSS-102 delle norme ISED sull'esposizione alle radiofrequenze (RF). Questa apparecchiatura emette livelli molto bassi di energia in RF che si ritiene siano conformi alla test del tasso di assorbimento specifico (SAR).
Iambiamenti o le modifiche non espressamente approvati alla parte responsabile della conformità potrebbero invalidare l'autorizzazione dell'utente a utilizzato l'apparecchiatura.
Questa apparecchiatura è stata testata ed è risultata conforme ai limiti per i dispositivi digitali di Classe B, ai sensi della parte 15 delle normative FCC. Tali limiti sono stati stabiliti per fornire una protezione ragionevole contro le interferenze dannose in un'installazione residenziale. Questa apparecchiatura genera, utilizza e può irreadiare energia in radiofrequenza e, se non installata e utilizzata in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Non è tuttavia possibile garantire che non si verifichino interferenze in una particolare installatione.
Nel caso in cui l'apparecchiatura causi interferenze dannose alla riscezione radio o teilevisiva, determinabili spegnendo e riaccendendo l'apparecchiatura, si consiglia di provare a correggere l'interferenza adottando una o più delle seguenti misure:
- Riorientare o riposizionare l'antenna ricevente.
- Aumentare la distanza tra l'apparecchiatura e il ricevitore.
- Collegare l'apparecchiatura a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
- Consultare il rivenditore o un technician radio/TV esperto per ricevere assistenza.
Questa unità di controllo Normatec 3 è dotata di una batteria ricaricabileagli ioni di litio. La batteria interna ha lo scopo di consentire l'utilizzo del systema Normatec 3 ovunque,anche quando non sono disponibili prese di corrente. Prima di utilizzare Normatec 3 per la prima volta, cui è necessario collegarla. La batteria completamente carica garantisce un uso continuo per altre 2 ore. Quando I'unità di controllo è collegata e non in uso, occorrono circa 6 ore per ricaricare completamente la batteria. La batteria ricaricabile gli ioni di litio delve essere sostituita solo da personale di servizio autorizzato con l'uso di uno speciale strumento di servizio.
SPECIFICHE DEL PRODOTTO
- Modello Normatec 3: REJ6
- Dimensioni di Normatec 3: 10,2 cm (larghezza), 10,2 cm (profondità), 21,6 cm (altezza) [4" (larghezza), 4" (profondità), 8,5" (altezza)]
- Peso di Normatec 3:1,45 kg 3,2 lbs
- Requisiti elettrici di Normatec 3:15 V --- DC 1A
- Pressione dell'aria massima: 110 mmHg
- Temperatura (operativa): da +5 °C a +40 °C [da +41 °F a 104 °F]
- Temperatura (conservazione): da -25 °C a +70 °C [da -13 °F a +158 °F]
- Umidità relativa (operativa): dal 15% al 93%, non condensante
- Umidità relativa (conservazione): -25 °C in assenza di controllo dell'umidità relativa; +70 °C in presenza di umidità relativa fino al 93%, non condensante
- Pressione atmosalferica (conservazione e trasporto): da 190 hPa a 1060 hPa
- Pressione atmosferica (operativa): da 700 hPa a 1060 hPa
ADATTATORE CA/CC
AVVERTENZA. Utilizzare solo l'adattatore CA/CC (modello numero 30120) in dotazione con tema. L'impiego di un adattatore diverso cui可能导致 malfunzionamento del sistema.
- Ingresso: 100-240 V 0.8-0.4 A 50/60 Hz per Normatec 3 (modello numero 60090-001-00)
- Uscita: 15 V CC minima 1,6 A per Normatec 3 (modello numero 60090-001-00)
COMPATIBILITA ELETTRAMAGNETICA
Le informazioni riportate nel presente paragrafo (come le distance di sicurezza) sono in genere specificamente relative a Normatec 3. I numero riportati non garantiranno un funzionamento impeccable, ma dovrebbero garantirlo in modo ragionevole. Queste informazioni potrebbero
non essere applicabili ad altre apparecchiature elettromedicali; le apparecchiature di generationse precedente possono essere particolarmente sensibili alle interferenze.
NOTE GENERALI
Le apparecchiature elettromedicali richiedono particolari precauzioni relative alla compatibilità elettromagnetica (EMC) e devono essere installate e messe in servizio in base alle informazioni in materia previste nel presente documento e al resto delle istruzioni per l'uso di但这a unità di controlo.
AVVERTENZA.
- Le apparecchiature di comunazione RF portatili (comprese periferiche come cavi di antenna e antennne esteme) devono essere utilizzate a una distance non inferiore a 30 cm (12 pollici) da qualsiasi parte di Normatec 3, compresi i cavi indicati dal produttore. In caso contrario, le prestazioni dell'apparecchiatura potrebbero risultare compromisesse.
- Normatec 3 non deve essere utilizzato accanto a o impilato con altre apparecchiatura. Se tale impiego è indispensable, è necessario verificare che Normatec 3 funzioni correttamente. In caso di funzionamento anomalo, è necessario spostare Normatec 3 o l'altra apparecchiatura.
- L'uso di accessori, trasduttori e cavi diversi da quelli indicate o forniti dal produttore di questa apparecchiatura potrebbe causare un aumento delle emissioni elettromagnetic o una diminuzione dell'immunita elettromagnetica dell'apparecchiatura e provocarne un funzionamento non corretto.
- Evitare l'esposizione a fonti note di interferenze elettromagnetiche (EMI, electromagnetic interference) quali sistemi per diatermia, litotripsia, elettracauerizzazione, identificazione a radiofrequenza (RFID, Radio Frequency Identification) e sistemi di sicurezza elettromagnetici come sistemi antifurto/antitaccheggio e rilevatori di metalli. Si noti che la presenza di dispositivi RFID potrebbe non essere evidente. Qualora si sospettasse la presenza di tali interferenze, se possibile riposizionale l'apparecchiatura per aumentare al massimo le distance.
EMISSIONE ELETTRAMAGNETICHE
Questa apparecchiatura è destinata all'uso nell'ambiente elettromagnetico di cliniche, ospedali, centri per la preparazione atletica o ambienti domestici. L'utente di questo dispositivo deve assicurarsi che venga utilizzato in tale ambiente.
| Emissioni | ConformitàSecondo | Ambiente elettromagnetico |
| Emissioni RF(CISPR 11) | Gruppo 1 II dispositivo | volo si serve di energia RF escludiva-
mente per il suo funzionamento interno. Pertanto,
le sue emissioni RF sono molto basse e non
possocono causare alcuna interferenza nelle
apprecchiatabure elettroniche vicine. |
| Classificazione delle emissioni CISPR | Classe B II dispositivo | volo è adatto per l'utilizzo in tutti gli edifi-
ci, compresi quelli domestici e quelli direttamente
collegati alla rete di alimentazione pubblica a
bassa tensione che alimenta edifici adibiti a scopi
domestici. |
| Emissioni armoniche (IEC 61000-3-2) | Classe A |
| Fluttuazioni di tensione/sfar-
fallamento (IEC 61000-3-3) | Conforme |
IMMUNITÀ ELETTRAMAGNETICA
Durante i test di immunità descritti di seguito, il Normatec 3 ha continuato ad erogare la terapia normalmente. Questo dispositivo è destinato all'uso nell'ambiente elettromagnetico specificato di seguito. L'utente di questo dispositivo deve assicurarsi che venga utilizzato in tale ambiente.
| Immunità contro | Livello di conformi-tà (di questa unità di controllo) | Ambiente elettromagnetico |
| Scarica elettristica, ESD (IEC 61000-4-2) | ±8 kV Diretto ±2, 4, 8, 15 kV | I pavimenti devono essere in legno, cemento o ceramicà. Se i pavimenti sono ricoperti di materiale sintetico, l'umidità relativa deve essere mantenuta a livelli tali da ridurre la carica elettrostatica a livelli adeguati. |
| Transitori elettrici velociti/burst (IEC 61000-4-4) | \( \pm 2\mathrm{\;k} \) La qualità dell'almentezza di rete dovrebbe essere quella di una tipica clinica, ospedale, centro sportivo o ambiente domestico. | |
| Prossimità RF (IEC 61000-4-3) | 27 V/m 28 V/m 9 V/m 28 V/m 28 V/m 9 V/m | Le apparecchiature con elevate emissioni RF devono essere mantenute a una distance tale da ridurre la probabilità di interferenze. |
| Picchi di tensione sulle linee di alimentazione CA (IEC 61000-4-5) | \( \pm 1\mathrm{{kV}} \) La qualità dell'almentezza di rete dovrebbe essere quella di una tipica clinica, ospedale, centro sportivo o ambiente domestico. | |
| Campo magnetico a frequenza industriiale \( {50}/{60}\mathrm{\;{Hz}} \) (IEC 61000-4-8) | 30 A/m Le apparecchiature che emettono alto livelli di campi magnetici della linea di alimentazione (superiori a \( 3\mathrm{\;A}/\mathrm{m} \) ) devono essere mantenute a una distance tale da ridurre la probabilità di interferenze. | |
| Cadute di ten-sione e brevi interruzioni sulle linee di ingressso della rete CA (IEC 61000-4-11) | 0,5 cicli 1 ciclo 25 cicli (50 Hz) 30 cicli (60 Hz) 250 cicli (50 Hz) 300 cicli (60 Hz) | L'alimentazione di rete delve corrispondere aQLIa di cliniche, ospedali, centri per la prepa- razione atletica o ambienti domestici tipici. Se è necessario proseguire il funzionamento durante le interruzioni di alimentazione, assicu- rarsi che le batterie siano installate e cariche. Garantire che la durata della batteria sia di gran lunga superiore alle interruzioni di alimentazio- ne previste oMETTERIA un'ulterio- re fonte di alimentazione ininterrotta. |
| RF condotta RF accoppiata nelle linee (IEC 61000-4-6) RF irradiata (IEC 61000-4-3) | 3 Vrms da 150 kHz a 80 MHz 6 Vrms nelle bande ISM 10 V/m da 80 MHz a 2,7 GHz | Questo dispositivo è adatto per l'ambiente elettromagnetico di cliniche, ospedali, centri per la preparazione atletica o ambienti domestici tipici. |
CLASSIFICAZIONE DEL DISPOSITIVO
- Protezione contro le scosse elettriche: dispositivo di classe II/alimentato da batterie interne
- Grado di protezione contro le scosse elettriche: parte applicata di tipo BF (unità di controllo, attacchi per gamba, braccio e anca)
- Protezione in ingresso: IP21
Dispositivo non idoneo all'uso in presenza di una miscela anestetica inflammabile con aria o con ossigeno o protossido di azoto
- Funzionamento continuo
RISOLUZIONE DEI PROBLEMI
| Problema Possibili cause Solutazioni | |
| Il systemaNon si avvia | L'alimentazione non èattiva. L'alimentazionenon è collegatocorrettamente. Presaelettrica a murodifettosa | Premere il pulsante di accensionepercappendere l'unità di controllo.Verificare che la batteria sia carica o che ilcaricabatterie sia correttamente collegatoall'unità di controllo Normatec 3 e alla presalettrica. Verificare che la presa a murofunzioni. |
| Gli attacchi (gambe, braccia oanches) non si gonfiano | La sessione non è stata avviata. Il tubo non è collegato correttamente. Gli attacchi sono stati danneggiati | Toccare il pulsante di avvio per avviare la sessione. Verificare che il tubo sia collegato correttamente all'unità di controllo Normatec 3 e che gli attacchi siano collegati correttamente alla scatola di derivazione. Verificare che gli attacchi e/o il tubo non presentino perdite d'aria. |
| Ilsystema ha smesso di pompare | Il tubo non è collegato correttamente. Gli attacchi sono stati danneggiati | Verificare che il tubo sia collegato correttamente all'unità di controllo Normatec 3 e che gli attacchi siano collegati correttamente alla scatola di derivazione. Verificare che gli attacchi non presentino perdite d'aria. |
| Messaggio di perdita d'aria: ERRORE | Perdita d'aria Verificare la | presenza di perdite lungo il tubo o l'attacco. Verificare che i connettori siano collegati saldamente. Se si utilizes un solo attacco, accertarsi che il connettore di blocco sia completeness inserito nella scatola di giunzione. |
| Batteria scarica | La batteria deve essere ricaricata | Collegare l'unità di controllo per ricaricare la batteria. |
| Impossibile stabilire o mantenere una connessione Bluetooth | Il Bluetooth è disattivato Attivare il Bluetooth sua sull'unità di controllo Normatec 3 sua sul Telefono che tenta di associarii all'unità di controllo Normatec 3. |
Se si ritiene che occorra ulteriore assistenza, contattare il servizio clienti di Hyperice al numero +1.949.565.4994.
Garanzia limitata di due anni per ilsystema Normatec 3 L'unità di controllo Normatec 3 è garantita da Hyperice, una società della California ("Hyperice"), contro i difetti di fabbricazione relativi ai materiali e alla lavorazione per un periodo di due anni alla data di acquisto da Hyperice. Nel caso in cui tale difetto si verificchi durante il periodo di garanzia, Hyperice, a sua discrezione, (a) correggerà il difetto riparandolo o sostituendo la parte o il componente applicabile non conforme a causa di tale difetto, perché addebito di costi per le parti e la manodopera; o (b) sostituirà l'unità di controllo con una di design uguale o equivalente.
Tra gli attacchi e altri accessori Normatec 3 sono compresi gli attacchi per le gambe, l'attacco per le andere, gli attacchi per le braccia, il caricabatterie e il tubo. Gli attacchi Normatec 3 e gli altri accessori sono garantiti da Hyperice contro difetti di fabbricazione nei materiali e nella lavorazione per un periodo di due anni alla data di acquisito da Hyperice. Nel caso in cui tale difetto si verificchi durante il periodo di garanzia, Hyperice, a sua discrezione, (a) correggerà il difetto riparandolo o sostituendo la parte o il componente applicabile non conforme a causa di tale difetto,enza addebito di costi per le parti e la manodopera; o (b) sostituirà la parte interessata con una di design uguale o equivalente.
Le suddette garanzie non coprono la normale usura né i danni estetici e sono nulle se l'unità di controllo e/o gli attacchi e altri accessori (collettivamente, il "prodotto") non vengono utilizzati in conformità al manuale utente, vengono altrimenti utilizzati in modo improprio o modificati in alcun modo e/o riparati o modificati da chi应用程序 non sua un addetto all'assistenza autorizzato di Hyperice. Queste garanzie escludono espressamente iosti di trasporto, spedizione o assicurazione, o difetti, anni o guasti derivanti da uso improprio, abuso, uso scorretto o anomalo o incuria.
SALVO QUANTO SOPRA INDICATO, HYPERICE NON RILASCIA ALCUNA GARANZIA ESPRESSA O IMPLICITA, COMPRESE QUELE DI COMMERCIABILITA E IDONEITA PER UN PARTICOLARE SCOPO O UTILIZZO, E SONO DI DURATA LIMITATA COME AFFERMATO PRECEDENTEMENTE. SALVO QUANTO ESPRESSAMENTE INDICATO SOPRA, HYPERICE NON HA ALCUNA RESPONSABILITA NEI CONFRONTI DEI SUOI CLIENTI NE DI QUALSIASI ALTRA PERSONA O ENTITA IN RELAZIONE A EVENTUALI RESPONSABILITA, PERDITE O DANNI CAUSATI DIRETTAMENTE O INDIRECTAMENTE DALL'uso O DALLE PRESTAZIONI DEL PRODOTTO O DERIVANTI DALL'UTILIZZO O DALL'IMPOSSIBILITA DI UTILIZZO DEL PRODOTTO O QUALSIASI VIOLAZIONE DI QUESTE GARANZIE, INCLUSI, A TITOLO ESEMPLIFICativo, EVENTUALI DANNI DERIVANTI DA DISAGI, PERDITE DI TEMPO, BENI O REDDITO O EVENTUALI DANNI INDIRETTI, PARTICULARI, INCIDENTALI O CONSEQUENZIALI DI QUALSIASI GENERE.
Alcuni Stati non consentono l'esclusione o la limitazione di danni incidentali o consequenziali, pertanto le limitazioni o esclusioni di cui sopra potrebbero non essere applicabili. Queste garanzie conferiscono all'utente diritti legali specifici, nonché sono及其他 diritti, che variano da stato a stato. Nel caso di un difetto del prodotto coperto delle suddette garanzie durante il periodo di garanzia applicabile, contattare Hyperice al numero +1.949.565.4994 o all'indirizzo客户提供@hyperice.com.
Tutte le parti e i prodotti sostituti divertano di proprieta di Hyperice. Parti e prodotti nuovi o rigenerati possono essere impiegati nell'esecuzione di interventi di assistenza in garanzia. Parti e prodotti riparati o sostituti sono in garanzia esclusivamente per il periodo di garanzia originale rimanente. All'utente verrà addebitato il costo per la riparazione o la sostituzione di parti e prodotti realizzate durante la scadenza del periodo di garanzia applicabile.
POLITICA SUI RESI
La presente politica è applicabile solo se l'utente è un utente finale e ha acquistato l'unità di controllo direttamente da Hyperice. Nel caso improbabile in cui l'utente non sia soddisfatto dell'acquisto, può restituirlo entro trenta (30) giorni alla data di acquisso. Tutti i resi sono soggetti alle condizioni elencate di seguito.
- I resi devono recare un numero RMA (Return Merchandise Authorization). Richiedere un numero RMA contattandoci al numero +1.949.565.4994 o all'indirizzo e-mail customersupport@hyperice.com. Per gli articioli restituiti alla un numero RMA, l'utente non avrà diritto a un rimborso sulconto.
I resi devono essere spediti entro 30 giorni alla data di acquireo.
- I prodotti e le confezioni devono essere restituiti integri e non danneggiati. I prodotti che presentano segni di usura o sporchi in quale modo saranno considerati "inaccettabili" e verrà notificato all'utente. Resi inaccettabili possono essere rispediti previo pagamento di una commissione di ispezione/spedizione.
- Se l'utente rifiuta la consegna dell'ordine per qualsiasi dato, il costo dell'ordine verrà rimborsato all'utente alla se nza le spese di spedizione.
- Tutti i rimborsi parziali o completi saranno registrati sulla carta di credito utilizzata per l'acquisto.
Hyperice non è responsabile di articoli persi o danneggiati durante la spedizione.
MedWatch è il programma della Food and Drug Administration (FDA) per la segnalazione di reazioni gravi, problemi di qualità dei prodotti, non equivalenza/fallimento terapeutico ed errorsi di utilizzo dei prodotti in merito a prodotti medici per uso umano, inclusi farmaci, prodotti biologici, dispositivi medici, integratori alimentari, latte artificiale per lattanti e cosmetici. Se ritiene che Lei o qualcuno nella sua famiglia abbia avuto una reazione grave a un prodotto medico, è invitato a conseignerare il modulo di segnalazione al Suo medico. L'opereatore sanitario può fornire informazioni cliniche basate sulla Sua cartella clinica che possono aiutare la FDA a valutare la segnalazione. Tuttavia, siamo consapevoli che, per una series di motivi, Lei potrebbe preferire che il modulo non venga compilato dall'opereatore sanitario oppure l'opereatore sanitario potrebbe scegliere di non compilare il modulo. L'opereatore sanitario NON è tenuto a effettuire la segnalazione alla FDA. In tali situazioni, è possibile compilare autonomamente il modulo di segnalazione online. Alla ricezione della segnalazione, Le verrà INVIATA una conferma dall'FDA. Le segnalazioni vengono esaminate dal personale dell'FDA. Verrà contatto personalmente solo se saranno necessarie ulteriori informazioni.
NORINT, KAD BUTU MAZESNIS PAVOJUS PATIRTI ELEKTROS SMUGI, SUSIZALOTI AR SUGADINTI TURTAI, SJ JRENGINJ BUTINA NAUDOTI VADOVAUJANTIS TOLIAU PATEIKIAMAIS JSPEJIMAIS, PERSPEJIMAIS IR SAUGOS INSTRUKCIOMIS.
SVARBIOS SAUGOS INSTRUKCIJOS. ORIGINALIOS INSTRUKCIJOS
Incarcator Normatec 3
