MANUALE UTENTE Indego 400 Connect BOSCH

Vi ringraziamo per aver scelto il robot tagliaerba Indego.

Vi preghiamo di leggere leindicazioni di sicurezza在整个印度的印第安人中，他们往往在印度的许多城市和国家都发现过。

Normedisicurezza

Attenzione! Leggere attendamente le istruzioni sotto indicate. Acquisire climastichezza con gli elementi di commando ed il corretto utilizzato dell'apparecchio per il giardinaggio. Conservare in luogo sicuro il presente manuale di istruzioni d'uso per agli necessità futura.

Spiegazione dei symboli presenti sull'apparecchio per il giardinaggio

Allarme generale di pericolo. Assicurarsi che non venga blocata oppure chiusa alcuna uscita a causa dell'apparecchio per il giardinaggio.

Avvertenza: Leggere le istruzioni per l'uso prima di mettere in funzione l'apparecchio per il giardinaggio.

Avvertenza: Azionare il sezionatore prima di effettuare gli interventi sull'apparecchio per il giardinaggio oppure prima di sollevarlo.

Attenzione: Non toccare le lame rotanti. Le lame sono affiliate. Prestare attenzione a non tate dita dei piedi e delle mani.

Prima di intervenire sui componenti dell'apparecchio per il giardinaggio, attendere che gli si siano completamente fermati. e continuano a ruotare delloimento dell'apparecchio per ilaggio e posso provocare le ravi.

Attenzione a non mettere in pe- ricolo l'incomità di persone che si trovano nelle vicinanze attraverso corpi lanciati o fatti volare per aria.

Avvertenza: Tenere una distanza di sicurezza dall'apparecchio per il giardinaggio se lo stesso sta lavorando.

Non sedere sopra all'apparecchio per il giardinaggio nelle in funzione.

Il disposativo di carica è dotato di un trasformatore di sicurezza.

Per la pulizia dell'apparecchio per il giardinaggio nonutilizzato idropulitrice o tubo da giardino.

Controllare che il filo perimetrale sia completeness fissato nel terreno perché nodi diati. Nodi di filo allentati possuire un pericolo per inciampa

Italiano | 71

Impiego

• Prima di qualsiasi intervento all'apparecchio per il giardinaggio (ad es. manutenzione, sostituzione dell'utensile ecc.) e durante il trasporto ed il magazzinaggio dello stesso spegnere l'apparecchio per il giardinaggio con il sezonatore.
  I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con l'apparecchio per il giardinaggio.
  Non permettere in nessun caso l'uso dell'apparecchio per il giardinaggio a bambini, persone con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza e/o a persona che non abbiano famigliarità con le presenti istruzioni. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all'età dell'operatore.
  Maiutilizzare l'apparecchio per il giardinaggio a piedi nudi ne calzando sandali aperti. Portare sempre robustescarpe di sicurezza e pantaloni lunghi.
  Con cattive condizioni meteorologiche, in modo particolare in caso di untemporale che si sta avvincinando, nonlavorare con il tosaerba.
• Durante l'uso dell'apparecchio per il giardinaggio ed avvincinandosi allo stesso assicurare sempre un equilibrio stabile ed una posizione di lavoro sicura, in modo particolare su pendii e in caso di erba bagnata. Durante l'uso non sporgersi. Utilizzato l'apparecchio con cura e alla fretta.

L'operaatore o l'utente è responsabile degli incidenti o dei rischi in cui posso sono incorrere le altre persone o le loro proprietà.
Azionare immediatamente il tasto rosso di arresto se durante il funzionamento dell'apparecchio per il giardinaggio dovessero comparire pericoli.
Assicurarsi della corretta installmente del filo perimetrale secondo leistruzioni per l'installazione.
- Controllare regolarmente l'area su cui l'apparecchio per il giardinaggio viene impiegato e rimuovere tutti i sassi, i bastoni, i fili metallici ed altri oggetti estranei.
Non posare nel settore operativo alcuncavo di rete sotto tensione. Se uncavo di rete rimane impigliato nel robot tagliaerba, lo stesso devese sesterstaccato alla rete prima della rimozione.
Controllare regolarmente l'apparecchio per il giardinaggio per assicurarsi che lame, viti delle lame e dispositivo di taglio non siano usurati oppure danneggiati. Al fine di evitare squilibri, in caso di usura delle lame e delle viti delle lame, sostuire sempre laserie completa.
Nonutilizzare in nessun caso l'apparecchio per il giardinaggio con copertura di protezione danneggiate oppure sulla dispositivi di sicurezza.
Non mettere le mani ed i piedi vicino o除去le parti rotanti.
Non sollevare, né trasportare mai l'apparecchio per il giardinaggio con il motore in funzione.

72 Italiano

Non lasciare lavorare l'apparecchio per il giardinaggio perché sorvegianza se si è a conosenza che nelle immed- diate vicinanze vi sono animali domestici, bambini o persone.
Accendere l'apparecchio per il giardinaggio conformmente alle istruzioni per l'uso e tenersi a distanza di sicurezza delle parti rotanti.
Non mettere in funzione l'apparecchio per il giardinaggio nelle stessomomento in cui è attivo un irrigatore da giardino. Inserire un programma per assicurarsi che entrambi i sistemi non lavorino contemporaneamente.
Qualora, per un motivo qualsiasi, l'apparecchio per il giardinaggio ca-desse in acqua, toglierlo dall'acqua e spegnerlo tramite il sezonatore. Non accendere l'apparecchio per il giardinaggio, contattare il Centro di Assistenza Clienti Bosch.
Non effettuare alcuna modifica all'apparecchio per il giardinaggio. Modifiche illecite possono pregiudcare la sicurezza dell'apparecchio per il giardinaggio e causare un aumento della rumorosità e delle vibrazioni.

Spegnere l'apparecchio per il giardinaggio con il sezonatore:

• prima dell'eliminazione di bloccaggi,
• prima di effettuare controli, interventi di pulizia oppure lavori all'apparecchio per il giardinaggio,
  -prima del magazzinaggio,
• se l'apparecchio per il giardinaggio vibra in modo insolito (fermare l'appa

recchio per il giardinaggio e controllare immediatamente),
- dopo l'urto con un oggettore estraneo. Controllare l'apparecchio per il giardinaggio in merito a danni e contatare il Centro di Assistenza Clienti Bosch per eventuali riparazioni necessarie.

Manutenzione

Mettere sempre guanti da giardino maneggiando o lavorando nel settore delle lame taglienti.
Prima di qualsiasi intervento all'apparecchio per il giardinaggio spegnerlo con il sezonatore.
- Prima di tutti gli interventi alla stazione di ricarica o all'apparecchio di alimentazione della corrente staccare la spina dalla presa di corrente.

Pulire accuramente la parte esterna dell'apparecchio per il giardinaggio con un spazzola morbida ed uno straccio. Nonutilizzare acqua, solventioppure prodotti di lucidatura. Rimuovere completamente resti di erba e depositi, in modo particolare delle feritoie di ventilazione.

Girare l'apparecchio per il giardinaggio con il lato inferiore verso l'alto e pulire regolarmente il settore delle lame. Utilizzare una spazzola robusta oppure un raschietto per rimuovere erba tagliata che è rimasta attaccata in modo resistente. (vedi figura A)

Le lame possono essere voltate. (vedi figura B)

Italiano | 73

Per essere certi che l'apparecchio per il giardinaggio possa operare in condizioni di assoluta sicurezza, assicurarsi sempre che tutti i dadi, i bulloni e le viti siano ben avvitati. (vedi figura B)
- Ispezionare regolarmente l'apparecchio per il giardinaggio e, per la propria sicurezza, sostituire parti usurate e danneggiate.
Prestare attenzione affinché vengano impiegati escludivamente pezzi di ricambio originali Bosch.
In caso di necessità sostituire la série completeness di lame e viti.

Magazzinaggio invernale e trasporto

- Spegnere il robot tagliaerba tramite il sezonatore.

Indego è pronto per l'uso con temperature tra 5^ e 45^ . Se nella stagione invernale le temperature sono costamente sotto 5^ , immagazinare Indego e la stazione di ricarica in unosto sicuro ed asciutto, fuori alla portata dei bambini.

Non mettere nessun altro oggetto sul tagliaerba oppure sulla stazione di ricarica.

Si raccomanda di utilizzato l'imballo originale qualora Indego dovesse essere trasportato per lunghe distance.

L'apparecchio per il giardinaggio più essere conservatoanche nella custodia Indego 400.

• Immagazzinare l'apparecchio per il giardinaggio escludivamente nel campo di temperatura tra -20^ e 50^ . Ad es. in estate non lasciare in auto l'apparecchio per il giardinaggio.

USB

L'apparecchio per il giardinaggio dispone di un'interfaccia USB che deve essere utilizzata esclusivamente per l'update del software. Utilizzato esclusivamente chiavette USB.org omologate e cavi OTG USB.org omologati.
Nonutilizzare l'interfaccia USB per altri scopi.Non inseire alcun alte apparecchio esterno.

Pericoli a causa della batteria ricaricabile

La ricarica deve essere effettuata esclusivamente nella stazione di ricarica autorizzata alla Bosch.
Indego lavora tra 5^ e 45^ . Se la temperatura della batteria ricaricabile si trova al di fuori di quello campo operativo, Indego visualizza un messaggio e non lascia la stazione di base. Se Indego è in funzione, lo stesso ritornerà alla stazione di base o rimarra sulippo.
Evitare il contatto con l'apparecchio per il giardinaggio se, in un imputabile caso, dovesse fuoriuscire liquido alla batteria ricaricabile. In caso di contatto con quello liquido consultare immediamente un medico.
Se la batteria ricaricabile viene daneggiata cui fuoriuscire del liquido ed inumidire parti attigue. Controllare le parti interessate e contattare il Centro di Assistenza Clienti Bosch.
Non aprire l'apparecchio per il giardinaggio e la batteria ricaricabile all'interno. Esiste il pericolodi un

74|Italiano

cortocircuito e di una scossa elettrica.

Proteggere l'apparecchio per il giardinaggio dal fuoco. Esiste pericolo di esplosione della batteria ricaricabile. In caso di incendio o esplosione della batteria ricaricabile contattare il servizio d'emergenza.
In caso di danneggiamento ed un uso non corretto dell'apparecchio per il giardinaggio possono fuoriuscire vapori alla batteria ricaricabile. Aerare con aria fresca ed in caso di disturbi rivolgersi ad un medico. I vapori sono irritare le vie respiratoria.

Indicazioni di sicurezza per stazione di ricarica ed apparecchio di alimentazione della corrente

Per la ricarica del tagliaerba utilizzare esclusivamente la stazione di base ed il cavo di rete originali Bosch. In caso contrario esiste pericolodi esplosione ed incendio.
Controllare regolarmente stazione di base, alimentatore di rete, cavi e spine. In caso di danneggiamento o invecchiamo staccare la stazione di base o l'alimentatore di rete alla rete elettrica e non utilizzarli. Non aprire da soli la stazione di base oppure l'alimentatore di rete. Lasciare effettuare le riparazioni solamente da personale specializzato espressamente qualificato Bosch impiegando esclusivamente pezzi di ricambio originali. Stazione di ricarica, alimentatore di rete, cavi o

spine danneggiati augmentano il rischio di una scossa elettrica.

Non mettere in funzione la stazione di ricarica e l'apparecchio di alimentazione della corrente su una base disponibile infiammabile (es. carta, tessuti ecc.) e in un ambiente disponibile infiammabile.

Esiste pericolodi incendio acause del riscaldamento della stazione di ricarica e dell'apparecchio di alimentazione della corrente che si verifica durante l'operazione di ricarica.

• Sorvegliare i bambini. In quello modo viene garantito che i bambini non giochino con la stazione di ricarica, con l'apparecchio di alimentazione della corrente oppure con l'apparecchio per il giardinaggio.
  La tensione della rete elettrica di alimentazione deve corrispondere ai dati riportati sull'apparecchio di alimentazione della corrente.
  Si consiglia di collegare l'alimentatore di rete esclusivamente ad una presa di corrente protetta tramite un interrottatore di sicurezza per correnti di guasto con una corrente di guasto di 30mA . Controllare regolarmente il funzionamento dell'interruttore di sicurezza per correnti di guasto.
  Il cavo di rete deve essere controllato regolarmente in merito ad eventuale danneggiamento.
  In caso di un allagamento della stazione di base staccare l'alimentatore di rete alla rete elettrica e contattare il Centro di Assistenza Clienti Bosch.
  Con mani bagnate non toccare in nessun caso la spina di rete o altre spine.

Italiano | 75

Non passare con veicoli sul cavo di collegamento, non schiacciarto né sottoporlo a strappi in quanto potreb be subire dei dati. Proteggere il calvo da calore troppo forte, da olio e da spigoli taglienti.

Per sicurezza, l'apparecchio di alimentazione della corrente è dotato di un isolamento di protezione e non richiede nessuna messa a terra. La tensione d'esercizio è di 230 V AC, 50 Hz (per paesi non appartenenti alla CE 220 V, 240 V a seconda della versione). Per ulteri informazioni, rivolgersi al Servizio di Assistenza Clienti autorizzato Bosch.

In caso di dubbi, rivolgersi ad un elettricista professionista oppure alla rappresentanza Bosch Service più vicina.

Simboli

I symboli seguenti sono importanti per lagettura e la comprensione delle struzioni d'uso. Memorizzare i symboli ed il loro significato. L'interpretazione corretta dei symboli contribuisce ad un utilizzo miglior e più sicuro dell'apparecchio per il giardinaggio.

Simbolo Significato

Mettere i guanti di protezione

Operazione permessa

Operazione vietata

Accessorioptionali/pezdi ricambio

Uso conforme alle norme

Questo apparecchio per il giardinaggio è stato progettato per tosare l'erba di prati in settori privati.

Nonutilizzare il robot tagliaerba in ambienti interni.

Non utilizzato il robot tagliaerba per altri scopi, quello aumenta il pericolo di incidenti ed un possibile danneggiamento dell'apparecchio per il giardinaggio. Non cercare di modificare il robot tagliaerba in quanto quello pou causare incidenti o un possibile danneggiamento dell'apparecchio per il giardinaggio.

Dati tecnici

Robot tagliaerba Unità di	Indego 350 Indego 400 Indego 350			Indego 400 Connect
	misura
Codice prodotto	3600 HBO 0..	3600 HBO 0..	3600 HBO 1..	3600 HBO 1..
Larghezza di taglio	cm 19 19 19 19
Altezza di taglio	mm	30 - 50	30 - 50	30 - 50
Angolo del pendio (max)	°	1	5	15 15 15
Dimensione dell'area di lavoro
- massimo	m2	350	400	350
- minimo	m2	20	20	20
- per ricarica della batteria
fino a*	m2	35	35	35
Peso	kg 8 8	8	8
Tipio di protezione		IPX4	IPX4	IPX4

Numero di serie
vedi targheta del tipo sull'apparecchio per il giardinaggio
in funzione dell'altezza di taglio, delle condizioni dell'erba e dell'umidità
*Campo di temperatura interna batteria ricaricabile
I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego,QUESTI dati possono variare.

76 Italiano

Robot tagliaerba	Unità di misura	Indego 350	Indego 400	Indego 350 Connect	Indego 400 Connect
Batteria ricarlicabile		Ioni di litio	Ioni di litio	Ioni di litio	Ioni di litio
Tensione nominale	VDC 18 18 18 18
Autonomia	Ah 2,5 2,5 2,5 2,5
Numero degli elementi della batteria ricaricabile		5 5	5	5
Tempo d'esercizio, mediamente*	min 30 30 30 30
Tempo di carica della batteria ricaricabile (max)	min 45 45 45 45
Filo perimetrale
Filo perimetrale
- cavo fornito in dotazione	m	100	125	100	125
- lunghezza installata, min.	m	20	20	20	20
- lunghezza installata, max.	m	250	250	250	250
Stazione di ricarica
Codice prodotto		F 016 L68.963	F 016 L68.963	F 016 L68.963	F 016 L68.963
Tensione di ingressso	VDC 24 24 24 24
Assorbimento di corrente ricari-ca/ Filo perimetrale inserto	W	5	5	/	1
Corrente di carica (fino a)	A	2	.	3	2,3 2,3 2,3
Campo ammesso di temperatura di ricarica**	°C	5 - 45	5 - 45	5 - 45	5 - 45
Peso	kg	1,65	1,65	1,65	1,65
Tipo di protezione		IPX4	IPX4	IPX4	IPX4
Apparecchio di alimentazione della corrente
Codice prodotto
Svizzera		F 016 L69 439	F 016 L69 439	F 016 L69 439	F 016 L69 439
Inghilterra		F 016 L69 437	F 016 L69 437	F 016 L69 437	F 016 L69 437
Resto d'Europa		F 016 L69 170	F 016 L69 170	F 016 L69 170	F 016 L69 170
Corea del sud		F 016 L69 441	F 016 L69 441	F 016 L69 441	F 016 L69 441
Tensione di ingressso (tensione alternata)	V	220 - 240	220 - 240	220 - 240	220 - 240
Classe di sicurezza		☐ /II	☐ /II	☐ /II	☐ /II
Frequenza	Hz	50/60	50/60	50/60	50/60
Tensione di uscita (tensione con- tinua)	V	24	24	24	24
Tipo di protezione		IPX7	IPX7	IPX7	IPX7
Peso	kg 0,8 0,8 0,8 0,8
*in funizione dell'altezza di taglio, delle condizioni dell'erba e dell'umidità
*Campo di temperatura interna batteria ricaricabile
I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiaggio, questi dati possono variate.

55/12 55/12 55/12

Italiano]77

Informazioni sulla rumorosità e sulla vibrazione

Valori di emissione acustica rilevati conformmente a EN 50636-2-107.

Il livello di rumore stimato A dell'apparecchio ammonta normalmente: Livello di potenza sonora 61 dB(A).
Incertezza della misura K =2 dB.

Spiegazione delle figure per l'installazione (vedi pagine 3-7)

Scopo dell'operazione Figura Pagina

Volume di fornitura/disimballaggio dell'apparecchio per il giardinaggio	1 4
Prolunga del filo perimetrale	2 5
Posa del filo perimetrale intorno un nuovo oggetto interno	3 5
Sollevamento e trasporto dell'apprecchio per il giardinaggio	4 6
Regolazione dell'altezza di taglio	5 6
Pulizia	A 7
Manutenzione	B 7

Installazione

Con il seguente codice QR è possible vindere un video relativo all'installazione di Indego alla pagina www.bosch-indego.com. In alternatively seguire le istruzioni per l'installazione fornite in dotazione con il prodotto.

Notabene: La stazione di ricarica deve essere posizionata ad un bordo esterno della superficie del prato sul filo perimetre. La stessa non può essere posizionata a lato di un capanno o di una rimessa da giardino che si trovava isolata all'interno della superficie del prato.

Notabene: La distanza massima tra filo perimetrale e Indego all'interno del settore di taglio dell'erba non deve superare 16 m.

Delimitare gli oggetti che nell'erba sono più bassi di 5 cm, come ad es. stagni, aiuole, ecc. in senso orario intorno all'oggetto stesso.

Notabene: Filoperimetrale supplementare puo essere collegato con un connettore. (vedi figura 2-3)

Il filo perimetrale più essere prolungato ad una lunghezza massima di 250 m.

Posare il filo perimetrale fine a 5 cm in profondità nel terreno se si desideraanche scarificare o rastrellare il prato. Evitare I'area del filo perimetrale.

Posando il filo perimetrale evitare un angolo inferiore a 45^ Questo cui pregiudicare il rendimento.

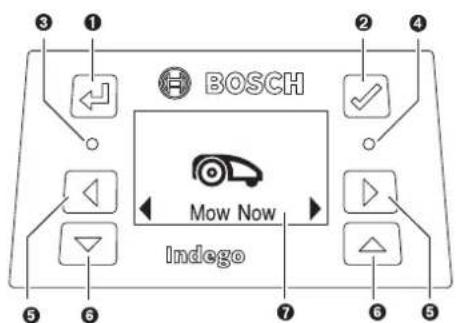

Display

Simbolo Significato

1	Tasto indietro
2	Tasto di conferma
3	LED rosso accesso: Errone appearecchio per il giardinaggio
4	LED verde accesso: L'apparecchio per il giardinaggio è attivo LED verde spento: L'apparecchio per il giardinaggio è inattivo e per l'attività dello stesso è necessario il Vostro codice PIN a quattro cîfre. Oppure l'apparecchio per il giardinaggio non è collegato alla stazione di ricarica, il sezionatore deve essere inserto e per l'attività del tagliaerba è necessario il Vostro codice PIN a quattro cîfre.
5	Tasto verso sinistra, verso destra
6	Tasto verso il basso, verso l'alto
7	Visualizzazione con finestra interattiva

Taglio dell'erba

Non permettere a bambini di sedere sopra all'apparecchio per il giardinaggio nelle in funzione.
Prima del sollevamento premere il tasto di arresto sul tagliaerba. Sollevare l'apparecchio per il giardinaggio tenendolo sempre per l'impugnatura. (vedi figura 4)

Dopo la preparazione avvenuta con successo è possibile iniziare subito con il taglio dell'erba confermando «Taglia ora», oppure attendere la prossima fase di taglio prestabilita, secondo la programmazione tramite la Bosch AUTO Calendar Function (presupposto la precedente impostazione).

E possiblde definire anche un programma di taglio dell'erba se condo la Vostra preimpostazione.

78|Italiano

I tempi approssimativi di esecuzione per un rilevamento completo del giardino sono indicati di seguito. Vi preghiamo di tenere presente che i tempi di esecuzione variano a seconda della condizione dell'erba e dal numero degli oggetti sulla superficie del prato.

100m² 4.5h

350m² 12h

400m² 14h

Stabilire un programma con ripetizioni Frequenti. In questo mode è possibile ottenere buoni risultati di taglio dell'erba, la carica della batteria dura più alungo e si evita erba tagliata sul prato.

Si consiglia di tagliare l'erba con un tagliaerba comune prima dell'installazione e prima del primo taglio dell'erba della nuova stagione (se il taglio dell'erba è superiore ai 5 mm).

Notabene: IlsystemedellelamediIndegoeconcepto per il taglio di erba corta (3 - 5mm) .L'erba tagliata potu rimanere quale pacciamepara la concimazione dell'erba

L'altezza di taglio di Indego più essere regolata su 30, 40 e 50 mm. Per regolare su 40 mm premere una volta il tasto altezza di taglio, premere due volte per regolare su 30 mm e premere il tasto reset altezza di taglio (per ripristinare su 50 mm (vedi figura 5).

Notabene:Durante le prime settimane regolare l'altezza di taglio su 50mm affinché il filo perimetre non venga tagliato. Successivement il filo sar coperto dall'erba.

Quando il taglio dell'erba è iniziato

• l'apparecchio per il giardinaggio lavora nel modo «Manua-le» fintanto che la superficie del prato è tagliata oppure fi-no a quando viene premuto il tasto di arresto. Il taglio dell'erba viene interrotto solamente per la ricarica della batteria ricaricabile.
• l'apparecchio per il giardinaggio lavora ininterrottamente nel modo «Calendario» programmabile oppuretramite la Bosch AUTO Calendar Function entrou una fascia oraria. Il taglio dell'erba viene interrotto solamente per la ricarica della batteria ricaricabile.Per interrompere il taglio dell'erba prima del termine di una fascia oraria premere il tasto di arresto o mandare il tagliaerba alla stazione di base.Se la superficie del prato e tagliata prima del termine della fascia oraria, l'apparecchio per il giardinaggio ritorna alla stazione di base.

Sensori

L'apparecchio per il giardinaggio è dotato dei seguenti sensori:

• Il sensore di sollevamento viene attivato e disattiva l'azionamento e le lame se l'apparecchio per il giardinaggio viene sollevato.
  Il sensore di ribaltamento riconosce se l'apparecchio per il giardinaggio si trova con la parte inferiore verso l'alto e di sattiva azionamento e lame.
  Il sensore di bloccaggio riconosce, in caso di contatto, oggetti/ostacoli nella larghezza di lavoro dell'apparecchio per il giardinaggio e dispone unchio di direzione.
• Il sensore di inclinazione viene attivato se l'apparecchio per il giardinaggio raggiunge un angolo di 45^ .

Se uno dei sensori viene attenuato, ad es. il sensore di sollevamento, compare una segnalazione sul display: «sollevare».

Caricare la batteria

La batteria ricaricabile è dotata di un controllo della temperatura che consente la ricarica solamente con una temperatura interna della batteria ricaricabile nel Campo tra 5^ e 45^ . La batteria ricaricabile viene ricaricata sempre quando il tagliaerba si trova nella stazione di base.

La batteria ricaricabile agli ioni di litio viene fornita parzialmente carica. Per ottenere la completa autonomia della batteria ricaricabile è necessario caricare completamente, prima del primo impiego, l'apparecchio per il giardinaggio nella stazione di ricarica.

La batteria ricaricabile aioni di litto cui esere ricaricata in qualsiasi momento alla rirunde la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria ricaricabile.

In caso di batteria che si sta scaricando oppure scarica, l'apparecchio per il giardinaggio si spelgne tramite un interrottore automatico. Le lame non si muovono più.

Menu navigazione

Le tabelle che seguono illustrano i diversi punti del menu.

Regolazioni Sottmenu 1 Sottmenu 2 Spiegazione

Taglia ora

Solo per Indego 350/400 (disponiblte tramite app modelli Connect)

Indego inizia con il taglio dell'erba nel modo manuale Premendo il tasti di conferma il tagliaerba inizia con il taglio dell'erba.

Italiano | 79

Regolazioni	Sottomenu 1	Sottomenu 2	Spiegazione
Calendario	Bosch Auto * Modificare il numero dei tagli completi per settimana Modificare il giorno della settimana		La Bosch AUTO Calendar Function si adatta alle dimensioni del pra-to. Con l'AUTO Calendar Function sono possibili le seguenti imposta-zioni: -Numero dei tagli dell'erba completi per settimana (da 1 a 3) e -Giorni del taglio dell'erba della settimana (ad es. per escludere le domeniche)
	Programma Modifica (giorno attuale)		Programmare un programma di taglio dell'erba tramite l'imposta- zione dei singoli giorni di taglio dell'erba e delle fasce orarie (fino a 2 al giorno). Cancellare la fascia oraria attuale per il giorno selezionato Sul display vengono visualizzate le quantità dei tagli dell'erba com- pleti per settimana per i giorni ed i tempi selezionati.
	Off/manuale		Selezionare questa opzione se non delve essere utilizzato alcun programmà. Indego inizi a taglio dell'erba solamente all'attivazio- ne di «Taglia ora» (oppure tramite l'app per modelli Connect).
Impostazioni	Sicurezza	Autoblocco On Off	Codice PIN necessario per la riattivazione dopo autoblocco e disin- serimento di sicurezza. Questi tasti sono sempre attivi La modifica di un codice PIN richiede innanzitutto l'immissione di un codice PIN valido
		Modifica PIN	Attiva l'allarme L'llallarme è disattivato e non sua on
		Allarme On Off	Modifica di ora e data
	Data & ora
	Lingua		Modifica della lingua sul display
	Informazioni	Statoistema Registro errors	Fornisce informazioni relative all'intensità del segnale di collega- mento, allo stato di carica della batteria ricaricabile, informazioni del sistema e durata del funzionamento e della carica del tagliaerba Storia degli erre di tagliaerba
	Avanzate	ID filo Modifica l'ID filo perimetrale in caso di possibili disturbi nelle vici- nanze
		Condizioni prato	Selezionare tra non piano, normale e scivoloso. Modifica la sensi- bilità del sensore delle asperità del terreno a seconda della condi- zione del prato selezionata.
		Rimappa	Cancella il programma per il taglio dell'erba attuale
		Regolaz.fabbrica	Un reset dell'apparecchio per il giardinaggio alle regolazioni di fab- brica cancella tutte le regolazioni personali (ad eccezione del PIN). Dop o un reset alle regolazioni di fabbrica l'apparecchio per il giar- dinaggio delve mappare di nuovo il giardino
	Utensili	Livello	Fornisce informazioni relative all'angolo del terreno dell'apparec- chio per il giardinaggio. Se l'apparecchio per il giardinaggio si trova nella base ed il punto è al di fuori del ricevitore, delve essere sele- zionata una nuova posizione in un punto piano.
		Segnale del filo	Viene individuato il segnale dal filo perimetrale

• Solo per Indego 350/400 (disponibile tramite app modelli Connect)

80|Italiano

Individuzione dei guasti e rimedi

Supporto online

http://www.bosch-indego.com

Problema Possibili cause Rimedi

Il LED sulla stazione di ricarica lampeggia	Il filo perimetrale è interrotto, troppo lungo o troppo corto. Filo non collegato e tagliaerba non nella stazione di base	Controllare che il filo perimetrale non sia interrotto e che abbia una lunghezza tra 20 e 250 m. Successivement disinserire ed inserire di nuovo l'allimentazione di tensione.Seguire leindicazioni riportate nelle istruzioni per l'in-stallazione per la preparazione del tagliaerba.
Vibrazioni e rumoreccessivi	Dado/vite della lama allentato/allentata	Serrare ildado/vite della lama con una coppi di 2,5 Nm
	Lama danneggiata Sostituzione della lama
L'apparecchio per ilgiardinaggio non siaggancia in modo sicuturo	Filoperimetrale non montato correttamente alla stazione di base	Seguire leindicazioni riportate nelle istruzioni per l'in-stallazione per il montaggio del filo.
	Filoperimetrale in prossimità di una fonte di disturbo	Mantenere una distance sufficiente (ca. 1 m) tra il filo pe-rimetrale e la fonte di disturboModificare l'ID filo perimetrale nel menu
L'apparecchio per ilgiardinaggio non fun-ziona	Sezionatore non inserito Rimuovere il tagliaerba dallastazione di base, inserire ilsezionatore e posizionare di nuovo il tagliaerba nella sta- zione di base (prestare attenzione affinché la stazione di base sia accesa - il LED è illuminato verde). Premere il tasto di conferma affinché il display si illumini. Immettere il Vostro codice PIN a quattro cifre per l'attivazione del ta-gliaerba
	Possible ostruzione Per prima casa disinserire sempre ilsezionatore, con-trollare quando il settore sotto il tagliaerba, rimuovere in caso di necessità i bloccaggi (portare sempre quanti per giardinaggio)
	Batteria non ricaricata在整个mente	Per la ricarica della batteria ricaricabile posizionare il ta-gliaerba nella stazione di base. La stazione di base devesessere accesa.
	Erba troppo lunga Prima dell'impiogo di Indego tagliare l'erba ad almeno40 mm.Regolare una maggiore altezza di taglio
	Batteria troppo fredda/troppo calda Lasciare raffreddare/riscaldare il tagliaerba o non posi-zionedare la stazione di base direttamente nel sole. Il taglia-erba lavora quando la temperatura interna della batteria ricaricabile è tra 5°C - 45°C
	Filo perimetrale vicino ad una fonte di distur-bo	Provedere per una distanza sufficiente tra il filo perime-trale e la fonte di disturbo (ca. 1 m)Modificare l'ID filo perimetrale nel menu

F016L81221|(2.12.16) Bosch Power Tools

Italiano | 81

Problema Possibili cause Rimedi

Apparecchio per il giardinaggio sansa funizione di ricarica	Batteria troppo fredda/troppo calda Lasciare raffreddare/riscaldare il tagliaerba o non posizionare la stazione di base direttamente nel sole. Il tagliaerba lavora quando la temperatura interna della batteria ricaricabile è tra 5°C - 45°C
	Stazione di base non accesa Inserire l'alimentazione di corrente per la stazione di bas-se. Se la stazione di base non si avvia, contatte il Servizio di Assistenza Clienti Bosch
Prato parzialmente non tagliato	Il tagliaerba necessita di più passaggi per finire di tagliare l'erba del giardino/Troppi oggetti del giardino nell'ambiente circostante	Per il rilevamento dell'intera superficie del prato lasciare tagliare completamente l'erba al tosaerba 3 x
	Fascia oraria troppo ridotta per le dimensioni del prato	Amplare la fascia oraria per il taglio dell'erba oppure utilizzare la Bosch AUTO Calendar Function
	Distanza tra filo perimetrale troppo piccola	Prestare attenzione ad una distance di almeno 75 cm tra i fili perimetrali dei singolo oggetti del giardinoMantenere almeno 75 cm di distance tra il filo perimetra-le intorno all'oggettoto del giardino ed il filo perimetrale sui bordi del prato
	Stato dell'erba non uniforme Selezionare nel menu fondo del prato non piano.Seguire le istruzioni per l'installazione - Spianare le disuguaglianzhe del prato/Rimuovere le asperità del terre-no/Delimitare i settori con filo perimetrale
	Erba troppo lunga Prima dell'impiego di Indego tagliare l'erba ad almeno40 mm.Regolare una maggiore altezza di taglio
	Pendenze nel giardino troppo ripide	Assicurarsi che il tagliaerba lavori esclusivamente su scarpate con pendeze di 15 gradi o inferiori.
	Prato umido/bagnato Non impiegare il tagliaerba in caso di cattive condizioniatmosferiche
	Troppi oggetti del giardino all'interno del giardino	Rimuovere gli oggetti/ostacoli all'interno del giardino op-pure delimitarli con il filo perimetrale
	Costruzione metallica al di fatto o vicino alla superficie del prato	Seguire leindicazioni nelle istruzioni per l'installazione per gli oggetti
L'apparecchio per il giardinaggio rimane bloccato nel giardino	Prato umido/bagnato Non impiegare il tagliaerba in caso di cattive condizioniatmosferiche
	Oggetti/ostacoli non delimitati	Rimuovere gli oggetti/ostacoli all'interno del giardino op-pure delimitarli con il filo perimetrale
L'apparecchio per il giardinaggio taglia in- volontariamente fiori ecc. in giardino oppu-re travolge determinati ostacoli	Oggetti/ostacoli con un'altezza inferiore a 5 cm non delimitati	Marcare l'ostacolo con il filo perimetrale con una distanza di 30 cm oppure rimuovere oggetti/ostacoli
L'apparecchio per il giardinaggio sembra tagliare l'erba sulla logica	Ilsystema logico di taglio dell'erba dipende dall'ondazioni del giardino (ad es. il tagliaerba va al settore più vicino non tosato inceve di andare nel punto tosato per ultimo)Il tagliaerba non si muove sempre in linee dirite teradeterminati settoriFilo perimetrale intralciato nella delimitazione di un oggetto	Vedi istruzioni per l'installazione per ulteri informazioniSe non viene tagliata l'erba in un settore oppure il tagliaerba ripete spesso operazioni di taglio dell'erba: Mappa re di nuovo il giardinoNon è necessario alcun rimedioControllare se il filo perimetrale è posato in senso orario intornoagli oggettiControllare l'installazione

82|Italiano

Problema Possibili cause Rimedi
Il filo perimetrale vie- ne tagliato sempre	Filo non sufficientemente teso tra i paletti Distanza tra i paletti è superiore a 75 cm	Tendere il filo perimetrale ed assicurarsi che la distanza tra i paletti sia al massimo di 75 cm. Utilizzare i collegamenti per filo per riparare il punto ta- gliato. Non passare con scarificatore, apparecchio per rastrellare il prato sopra al filo perimetrale
L'apparecchio per il giardinaggio lascia tracce di taglio irrego lari/ cattiva qualità di taglio	Altezza di taglio troppo bassa	Regolare una magiore altezza di taglio
	Il tagliaerba necessita di più percorsi di taglio per tagliare l'erba del giardino	Per il rilevamento dell'intera superficie del prato lasciare tagliare Completely l'erba al tosaerba 3 x
	Lama consumata Voltare la lama oppure sostiturla (consigliato ad agli nuova stagione)
	Possibile ostruzione Per prima casa disinserire sempre il sezionatore, controllare quando il settore sotto il tagliaerba, rimuovere in caso di necessità i bloccaggi (portare sempre quanti per giardinaggio)
Operazione di ricari- ca non possibile	Contatti per carica sono corrosi Pulire i contatti di carica
Il filo perimetrale non viene individuato	Morsetti del filo corrosi Rimuovere l'isolamento dal filo per ottenere nuovamente un contatto correto
Tasto dell'altezza di taglio bloccato	Possible ostruzione Per prima casa disinserire sempre il sezionatore, controllare quando il settore sotto il tagliaerba, rimuovere in caso di necessità i bloccaggi (portare sempre quanti per giardinaggio)

Assistenza clienti e consulenza impieghi

Per agli tipo di richiesta o di ordinazione di pezioni di ricambio, è indispensable comunicare sempre il codice prodotto a dieci cîre riportato sulla targhetta di fabbricazione dell'apparecchio per il giardinaggio.

Qualara si rendesse necessario, inviare il robot tagliaera b la stazione di ricarica sempre insieme ad un Centro di Assistenza Clients Bosch.

É inoltre necessaria la versione del software del Vostro appa- recchio per il giardinaggio (vedi «Menu» Regolazioni >Reg- golazioni sistema >Informazioni).

Italia

Officina Elettrottensili

Robert Bosch S.p.A.

Corso Europa 2/A

20020 LAINATE (MI)

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Swizzera

Sul sito www.bosch-pt.com/ch/it è possible ordinare diretta-mente on-line i ricambi.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Trasporto

Le batterie ricaricabili agliioni di litio contente sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie ricaricabili possono essere trasportate su strada tramite l'utente allaenza ulteriori precauzioni.

In caso di spedizione tramite terzi (es.:trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In quello caso per la preparazione del pezzo da spedire è necessario ricorrere ad un esperto per merce pericolosa.

Smaltimento

Non gettare apparecchi per il giardinaggio, stazioni di ricarica e batterie ricaricabili/batteria tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformmente alla direttiva europea 2012/19/UE le apparecchiature elettriche ed elettroniche diventate inservibili, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccolte separata

mente ed essere inviate ad una riutilizzazione ecologica.

Per le batterie ricaricabili/le batterie non funzionanti rivolgersi al Consorzio:

Italia

Ecoelit

Viale Misurata 32

20146 Milano

Tel.: +39 02 / 4 23 68 63

Fax: +39 02 / 48 95 18 93

Nederlands|83

Svizzera

Batrec AG

3752 Wimmis BE

Batterie ricaricabili integrate possono essere rimosse eslusivamente per lo smaltimento. Aprendo la copertura della carcassa l'apparecchio per il giardinaggio cui sere danneggiato irreparabilmente.
- Batterie ricaricabili integrate possono essere rimoso per lo smaltimento esclusamente da parte di un Punto di Assistenza Clienti.

Batterile ricaricabill/Batterie:

Ioni di litio:

Osservare le struzioni riportate nel paragrafo «Trasporto».

Con ogni riserva di modifiche tecniche.

Nederlands

DopoeTe npootateutika yavtnia

Eyckcpuevn cvpycia

Anayopeuemv evepyia
