HASZNÁLATI ÚTMUTATÓ PASO SSM30 MSW
| Paraméter leírása Paraméter értéke | |
| Precíziós mérleg | Félautomata pántológép |
| Modell | MSW-PASO SSM30 |
| Tápfeszültség [V ~] /Frekvencia [Hz] | 230/50 |
| Névleges teljesítmény [W] | 320 |
| Védelmi osztály | 1 |
| Méretek (szélesség x mélység x magasság) [mm] | 900 x 580 x 800 |
| Súly [kg] | 84,2 |
| Az asztallap méretei [mm] | 895 x 575 |
| Támogatott szalagszélesség [mm] | 9-13 |
| Támogatott szalagvastagság {mm} | 0.5-1 |
| Szalagfeszítő erő [N] | 30-450 |
| Tömítési hómérséklet | 9 fokozatban állítható (45 ^ -ig) |
1. Általános leírás
A kézikönyv célja, hogy segítse a biztonságos és megbízható használatot. A termék szigorúan a műszaki előírásoknak megfelelően, a legújabb műszaki megoldások és alkatrészek felhasználásával, a legmagasabb minőségi előírások betartásával lett tervezve és legyártva.
A HASZNÁLAT MEGKEZDÉSE ELŐTT FIGYELMESEN ÉS ÉRTSE MEG EZT A HASZNÁLATI ÚTMUTATÓT A MÚKÖDÉS ELŐTT.
A készülék hosszú és megbízható működésének érdekében ügyelni kell a készülék megfelelő használatára és karbantartására az ebben a használati utasításban leírtaknak megfelelően. A használati útmutatóban szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja a jogot a minőség javítása érdekében történő változtatásokra. A műszaki fejlődést és a zajcsökkentés lehetőségét figyelembe véve a készüléket úgy tervezték és építették meg, hogy a zajkibocsátásból eredő kockázatokat a lehető legalacsonyabb szintre csökkentsék.
| CE | A termék megfelel a vonatkozó biztonsági előírásoknak. | |
 | Használat előtt ismerkedjen meg az utasítással! | |
 | Újrahasznosítható termék. | |
 | VIGYÁZAT! vagy FIGYELEM! vagy FIGYELEM! egy adott helyzet leírására.(általános figyelmeztető jel). | |
 | Használjuk a borítást. | |
 | VIGYÁZAT! Vigyázat, áramütés veszélye áll fent! | |
 | VIGYÁZAT! Forgó alkatrészek | |
 | VIGYÁZAT! Kézfejzúzódás veszélye | |
 | Ne nyúlj hozzá! | |
 | Vigyázat! A forró felület égési sérülést okozhat! | |
 | Csak beltéri használatra. | |
2. A felhasználás biztonsága
VIGYÁZAT! Olvassa el az összes biztonsági figyelmeztetést és utasítást. A figyelmeztetések és utasítások be nem tartása áramütést, tüzet és/vagy súlyos sérülést vagy halált okozhat.
A figyelmeztetésekben és az utasítások leírásában szereplő "eszköz" vagy "termék" kifejezés a következőkre vonatkozik:
Félautomata pántológép
2.1. Elektromosságra vonatkozó biztonsági szabályok
a) A készülék villásdugójának illenie kell a konnektorba. A villásdugót semmilyen módon ne módosítsa. Az eredeti villásdugók és a megfelelő aljzatok csökkentik az áramütés kockázatát.
b) Ne érintse meg a készüléket vizes vagy nedves kézzel!
c) Ne használja a kábelt rendeltetésétől eltérően! Soha ne használja a készülék felemelésére vagy a konnektorból való kihúzásra! Tartsa a kábelt távol hőforrásoktól, olajtól, éles szélektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott vezetékek növelik az áramütés kockázatát.
d) Tilos a készülék használata, ha a tápkábel megsérült, vagy kopási jelek észlelhetők. A sérült tápkábelt szakképzett villanyszerelővel vagy a gyártó szervizével kell kicseréltetni.
e) Áramütés elkerülése érdekében ne merítse a kábelt, villásdugót vagy a készüléket vízbe vagy más folyadékba! Tilos a készüléket nedves felületen használni.
f) FIGYELEM - ÉLETVESZÉLY! Tilos a berendezést tisztítás vagy használat során vízbe vagy egyéb folyadékba meríteni.
g) Ne használja a készüléket nagyon magas páratartalmú helyiségekben / víztartályok közvetlen közelében!
h) Tilos a készülék eláztatása. Vigyázat, áramütés veszélye áll fent!
i) Az első használat előtt ellenőrizze, hogy az áram típusa és a hálózati feszültség megfelel-e az adattáblán feltüntetett adatoknak.
2.2. Munkahelyre vonatkozó biztonsági szabályok
a) Tartsa rendben és jól megvilágítva a munkaterületet. A rendetlenség vagy a rossz megvilágítás balesetekhez vezethet. Legyen előrelátó, figyeljen arra, hogy mit csinál, és használja a józan észt a készülék használatakor.
b) Ne használja a készüléket robbanásveszélyes területen, például gyúlékony folyadékok, gázok vagy por jelenlétében. A készülék szikrázhat, és ezek meggyújthatják a port vagy a gyúlékony gözöket.
c) Ha bármilyen sérülést vagy szabálytalanságot tapasztal a termék működésében, azonnal kapcsolja ki azt, és jelentse egy erre felhatalmazott személynek.
d) Ha bizonytalan abban, hogy a készülék megfelelően működik-e, lépjen kapcsolatba a gyártó szervizével.
e) A berendezés javítását kizárólag a gyártó szervize végezheti. saját hatáskörben javítást végezni!
f) Tüz esetén por vagy szén-dioxid (CO2) tüzoltó készülékkel oltsa el a tüzet (olyan készülékkel, amelyet feszültség alatt álló elektromos berendezésekhez terveztek).
g) Gyermekek vagy illetéktelen személyek nem tartózkodhatnak a munkahelyen. A figyelmetlenség a készülék feletti uralom elvesztését okozhatja.
h) A biztonsági információs matricák állapotát rendszeresen ellenőrizni kell. Ha a matricák olvashatatlanok, ki kell cserélni őket.
i) A használati utasítást meg kell őrizni, később is szükség lehet rá. Ha a készüléket átadja egy következő tulajdonosnak, a használati utasítást is minden képpen a termékkel együtt át kell adni.
j) A csomagolás részeit és az apró alkatrészeket tartsa gyermekektől elzárva.
k) Tartsa távol a készüléket gyermekektől és háziállatoktól!
I) Ha ezt az készüléket más készülékkel együttesen használja, vegye figyelembe a többi készülék használati utasítást is!
Ne feledje! Használat közben ügyeljen a gyermekek és a közelben tartózkodók testi épségére!
2.3. Személyekre vonatkozó biztonsági szabályok
a) Ügyeljen a munkaterületen a rendre és a jó megvilágításra. A rendetlenség vagy a rossz megvilágítás balesetekhez vezethet. Legyen előrelátó, figyeljen arra, hogy mit csinál, és használja a józan észt a készülék használatakor.
b) Ne használja a készüléket robbanásveszélyes területen, például gyúlékony folyadékok, gázok vagy por jelenlétében. A készülék szikrázhat, és ezek meggyújthatják a port vagy a gyúlékony gőzöket.
c) A gépet nem használhatják csökkent szellemi, érzékszervi vagy értelmi képességekkel rendelkező személyek (beleértve a gyermekeket is), illetve olyan személyek, akiknek nincs tapasztalatuk és/vagy ismereteik, kivéve, ha felügyelet alatt állnak, vagy a biztonságukért felelős személy utasította őket a gép kezelésére.
d) Kérjük, legyen figyelmes és használja a józan eszét a berendezés működtetésekor. Munka közben egy pillanatnyi figyelmetlenség súlyos balesetet okozhat.
e) A véletlen indítás elkerülése érdekében győződjön meg arról, hogy a kapcsoló kikapcsolt állásban van, mielőtt áramforráshoz csatlakoztatná.
f) Ne becsülje túl képességeit. Mindenkor tartsa fenn teste egyensúlyát. Ez lehetővé teszi váratlan helyzetekben a készülék jobb irányítását.
g) Ne viseljen laza ruházatot vagy ékszert. Haját, ruházatát és kesztyűjét tartsa távol a mozgó alkatrészektől! A bó ruházatot, az ékszereket vagy a hosszú hajat elkaphatják a mozgó alkatrészek.
h) A gép bekapcsolása előtt távolítsa el a beállításnál használt szerszámokat vagy csavarkulcsokat. A gép forgó elemeiben hagyott szerszámok vagy csavarkulcsok sérülést okozhatnak.
i) A készülék nem játék. Ügyeljen rá, hogy gyermekek ne játsszanak az eszközzel!
j) Ne dugja be kezét, se más tárgyat a működő berendezés belsejébe!
k) Tartsa távol a készüléket gyermekektől és háziállatoktól!
I) Ha ezt az készüléket más készülékkel együttesen használja, vegye figyelembe a többi készülék használati utasítást is!
2.4. A készülék biztonságos használata
a) Ne használja a készüléket, ha a "ON / OFF" kapcsoló nem működik megfelelően (nem kapcsolja be és ki a készüléket). A kapcsolóval nem vezérelhető készülékek veszélyesek, nem alkalmasak a használatra és meg kell őket javítani.
b) Beállítás, tisztítás vagy szervizelés előtt válassza le a készüléket a tápellátásról. Ez a óvintézkedés csökkenti a véletlen bekapcsolás kockázatát.
c) Használaton kívül a berendezést olyan helyen tárolja, ahol gyermekek és a berendezést vagy a használati útmutatót nem ismerő személyek számára elérhetetlen! A berendezés veszélyes a gyakorlatlan felhasználók kezében.
d) Tartsa a berendezést jó műszaki állapotban! Minden használat előtt ellenőrizze, hogy a berendezés nem mutat-e általános vagy a mozgó elemekkel kapcsolatos sérüléseket (alkatrészek vagy elemek törése vagy minden egyéb olyan körülmény, amely hatással van a berendezés biztonságos működésére)! Ha megsérült, használat előtt küldje vissza a készüléket javításra.
e) A készülék gyermekektől elzárva tartandó.
f) A készülékek javítását és karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti cserealkatrészek használatával. Ez biztosítja a biztonságos használatot.
g) A készülék működési integritásának biztosítása érdekében tilos eltávolítani a gyári burkolatot vagy a csavarokat.
h) Kerülje az olyan helyzeteket, amikor a készülék azért áll le, mert nagy terhelést kezel. Ez a meghajtó alkatrészeinek túlmelegedéséhez és az egység károsodásához vezethet.
i) Ne érintsen meg semmilyen mozgó alkatrészt vagy tartozékot, kivéve, ha a készülék ki van húzva a hálózatból.
j) Működés közben ne mozgassa, tolja vagy forgassa a készüléket.
k) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a szennyeződések felhalmozódást.
I) Ne lépje túl az ajánlott nyomást, mert az károsíthatja a készüléket.
m) A készülék nem játék. Gyermekek nem végezhetik felnőtt felügyelete nélkül a tisztítási vagy karbantartási munkálatokat.
n) A készüléket tilos üresen indítani.
o) Tilos módosítani a készülék felépítését paramétereinek vagy kialakításának megváltoztatása érdekében.
p) Tartsa távol a készülékeket tűztől és más hőforrásoktól.
q) Ne terhelje túl a berendezést!
r) A készülék szellőzőnyílásait nem szabad lezárn!
s) VIGYÁZAT! A készülék egyes részei működés közben nagyon felforrósodnak - fennáll az égés veszélye!
t) Kerülje a piszkos és nedves tárgyak kezelését, amelyek beszennyezhetik vagy károsíthatják a gépet.
VIGYÁZAT! Bár a terméket úgy tervezték, hogy biztonságos legyen, és megfelelő biztosítékokkal rendelkezik, és a felhasználó számára biztosított további biztonsági funkciók ellenére a termék kezelése során még mindig fennáll a baleset vagy sérülés kockázata. A termék használata során járjon el óvatosan és a józan ész szabályai szerint!
3. Használati utasítás
A termék segít a csomagok és tárgyak szállításhoz és egyéb célokra történő rögzítésében azáltal, hogy speciális szalaggal csomagolja és köti össze őket.
A terméket kereskedelmi felhasználásra szánják.
A felhasználó felelős a nem rendeltetésszerű használatból eredő bármilyen kárért.

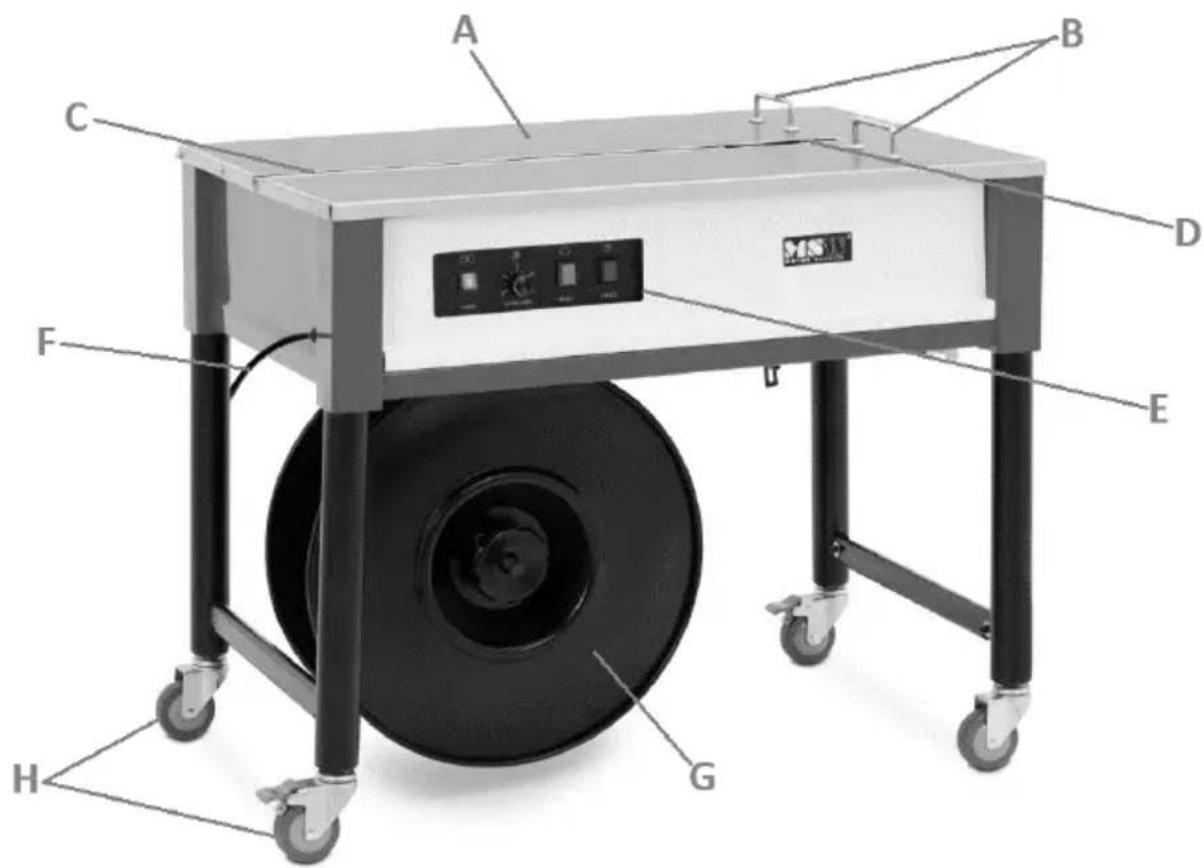

3.1. Termék áttekintés
A. Asztallap
B. Stoppers
C. Szalagkidobó nyílás
D. Horgos és tömítő nyílás
E. Kezelőpanel
F. Tápkábel
G. Szalagtekercs dob
H. Szállító kerekek (2x fékkel és 2x fék nélkül)
I. Szalagvezetés ellenőrzési nyílás
J. Szalagfeszesség-jelző
K. A szalaghúzó mechanizmus ellenőrző fülecskéje
L. Szalagfeszesség állítógomb
M. Hőmérsékletszabályozó gomb (a készülék belsejében)
3.2. Beüzemelés előtt
BERENDEZÉS ELHELYEZÉSE:
A környezeti hőmérséklet nem haladhatja meg az 5-30 °C-os tartományt, és a relatív páratartalom nem haladhatja meg a 85%-ot. A készüléket úgy kell elhelyezni, hogy a jó légáramlás biztosítva legyen. Biztosítson elegendő szabad helyet a készülék körül, hogy a felhasználó könnyen hozzáférhessen, legalább 1 m-t. Tartsa a
készüléket távol minden forró felülettől. A készüléket mindig vízszintes, stabil, tiszta, tűzálló és száraz felületen, gyermekek és szellemi, érzékszervi vagy értelmi fogyatékos személyek számára elérhetetlen helyen üzemeltesse. A készüléket úgy helyezze el, hogy a főcsatlakozó bármikor elérhető legyen. Ellenőrizni kell, hogy a készülék tápellátása megfelel-e az adattáblán megadott adatoknak!

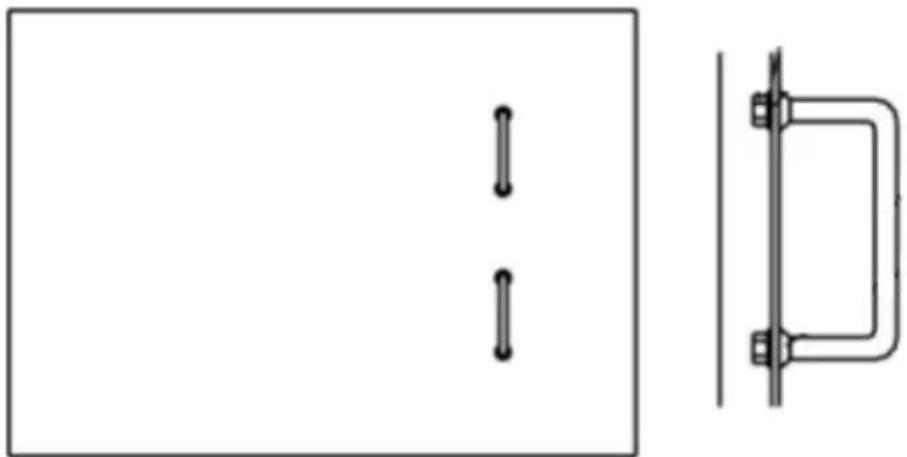

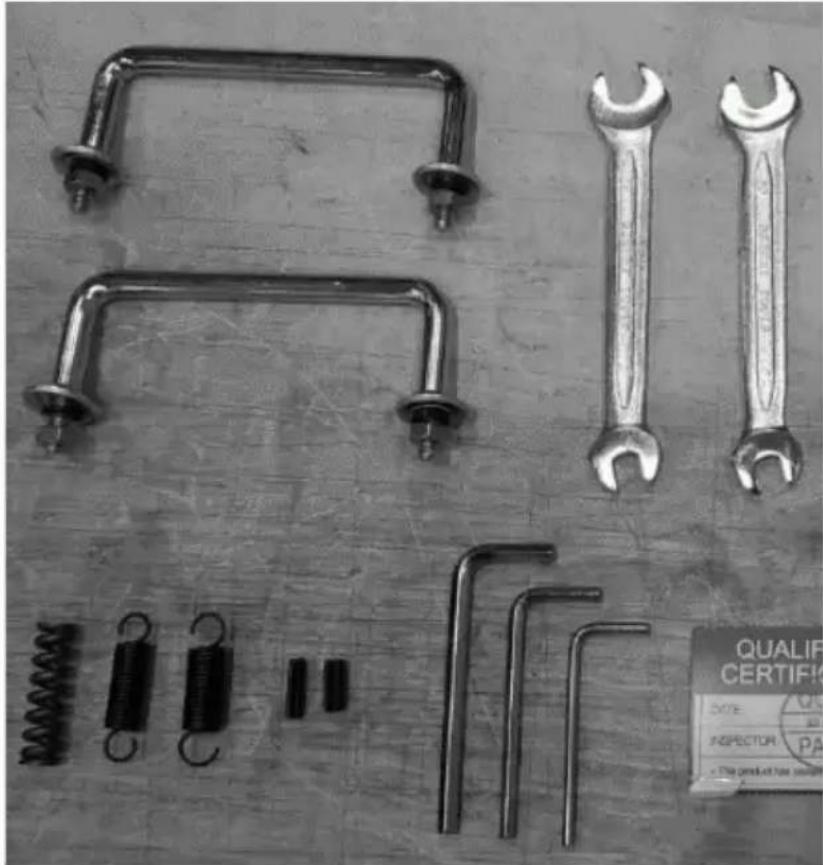

A KÉSZÜLÉK ÖSSZESZERELÉSE
A készüléket szinte használatra készen szállítják, az egyetlen összeszerelési feladat a két dugónak a munkapadhoz való rögzítése a mellékelt szerszámok segítségével. Ehhez emelje fel a munkalapot, és rögzítse a munkalap alján lévő anyákkal:
3.3. Munkavégzés a berendezéssel
3.3.1 A szalagtekercs összeszerelése
Csatlakoztassa a szalagtekercset a dobra, és az alábbi ábra szerint húzza meg (keskeny és széles szalag esetén), majd a fogantyúval (a) húzza meg a tekercseket. Annak érdekében, hogy a szalag ne csússzon le az orsóról, ne távolítsa el a védőcsomagolást (pl. fólia, papír stb.), amíg a szalagot be nem töltötte az adagoló mechanizmusba.
b) Dob
c) Hüvely lemezzel
d) Dob tengelye

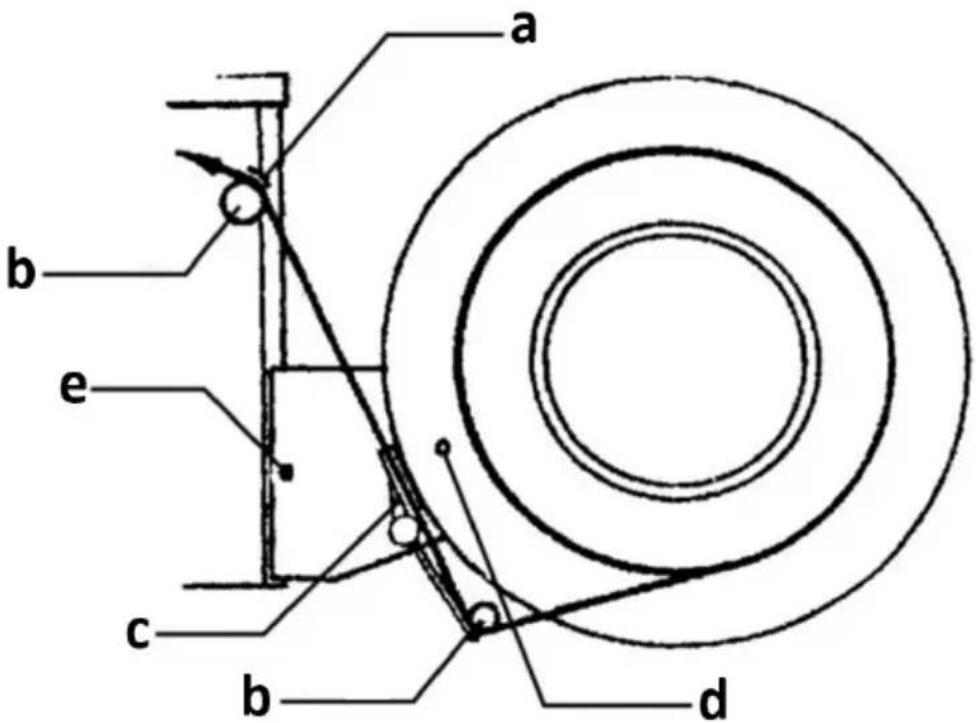

3.3.2 A szalag vezetése
b) Szalagvezető görgő
c) Fékkarok
d) Stop csavar
e) Rögzítőcsavar
Először csavarja ki a dob/szalagcsévélő tartójának felső ütközócsavarját (d), majd egyenesítse ki a fékkart (c), és rögzítse vissza az ütközócsavart. Fűzze át a szalag elejét az alsó vezetőgörgőn (b), majd a felső görgőn (b), amíg a szalag eleje ki nem lép a gépasztalról a vezetőbe.

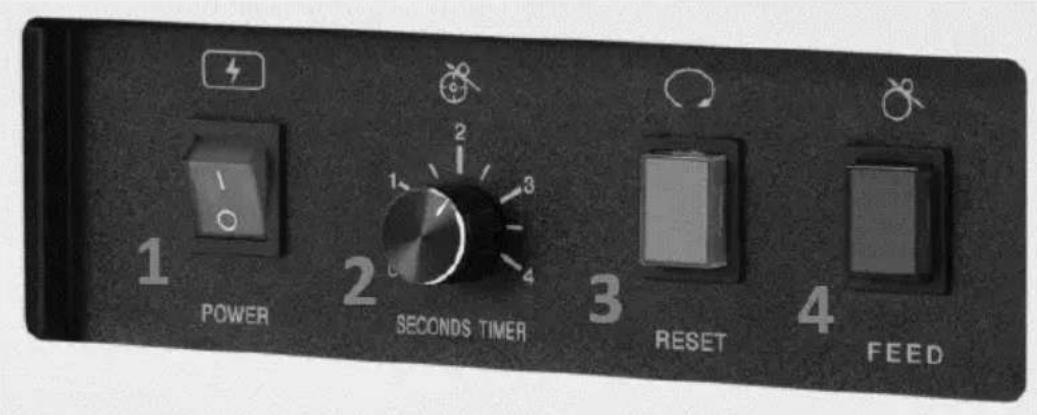

3.3.3 A gép működtetése
- Az automatikus szalagkidobás hosszának beállítására szolgáló gombbal
- Gomb a kidobott szalag visszafordításához
- Kézi szalagkiadó gomb
a) Helyezze a csomagot a munkapadra, az oldalát (amelyet szalaggal kell becsomagolni) a dugókhoz nyomva.
b) Fogja a kidobott szalagot, és tekerje körbe a csomag másik oldalát úgy, hogy a lehető legszorosabban tapadjon rá, majd a szalag elejét helyezze be a csomag másik oldalán lévő nyílásban található mechanizmus nyílásába.
c) Amikor a mechanizmus érzékeli a szalagot, automatikusan elkapja azt, és a szalag hegesztésével és körbevágásával becsomagolja a csomagot.
FIGYELEM: az automatikus csomagolás során különösen óvatosnak kell lenni - ne tartsa a kezét vagy a kezét a szalag alatt, mert beakadhat és becsípődhet!

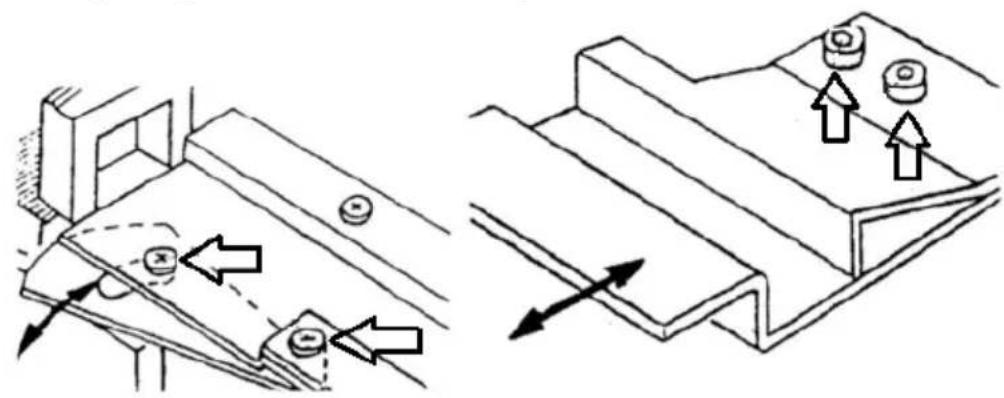

3.3.4 Az adagolónyílás beállítása a szalaghoz
Ha a szalag szélessége nem egyenletes vagy a méretei eltérnek a nemrég használt szalagtól, állítsa be a rést, amelyen keresztül mozog.
Ehhez lazítsa meg a megfelelő csavarokat, és kézzel állítsa be a hézagot az alkatrész megfelelő pozicionálásával, majd húzza meg az előzőleg meglazított csavarokat. A résnek általában 0,5-1 mm-rel szélesebbnek kell lennie, mint a szalag vastagsága és szélessége.
3.3.5 Tömítési hőmérséklet-szabályozás
A tömítési hőmérséklet jelentős hatással van a szalagcsatlakozás minőségére. Ez a hőmérséklet általában a gép belsejében lévő tárcsán a 4-5. pozícióban van beállítva, és nem igényel beállítást. Ha azonban fehér foltok jelennek meg a tömítőanyag felületén, akkor a tömítési hőmérséklet túl magas. Ha a pántológép felülete nedves, a beállított hőmérséklet túl alacsony. Szükség esetén ennek megfelelően állítsa be.


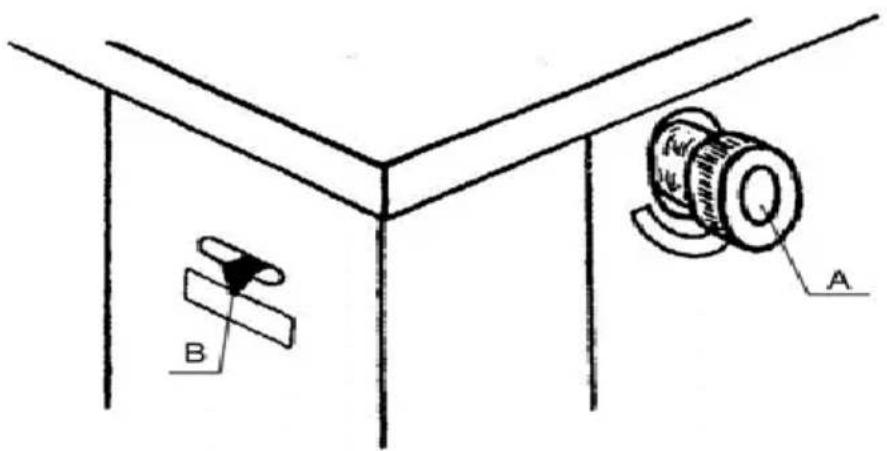

HOT DO NOT TOUCH DANGER3.3.6 Szalagfeszesség beállítása
Ha a szalagnak a tárgy köré történő feszítésére alkalmazott erő túl gyenge vagy túl erős, a gép egyik oldalán található gombbal (A) beállítható. Az óramutató járásával megegyező irányba történő elfordítás növeli a feszültséget, míg az óramutató járásával ellentétes irányba történő elfordítás csökkenti azt. A feszültségjelző (a) a gép szomszédos oldalán található:
Nem szükséges minden alkalommal beállítani a feszültséget, és magát a szalagot sem szabad túlságosan megfeszíteni.
3.4. Tisztítás és karbantartás
a) Minden tisztítás, beállítás vagy tartozékcsere előtt, valamint akkor is, ha a készüléket nem használja, húzza ki a hálózati csatlakozót, és hagyja teljesen kihülni a készüléket.
• Várja meg, amíg a forgó elemek leállnak.
b) A felületek tisztítására csak maró anyagoktól mentes tisztítószereket szabad használni.
c) Minden tisztítás után az összes alkatrészt alaposan meg kell szárítani a készülék újbóli használata előtt.
d) A készüléket hűvös és száraz helyen, nedvességtől és közvetlen napfénytől védve kell tárolni.
e) Tilos a készüléket vízsugárral fröcskölni, vagy vízbe meríteni.
f) Ügyeljen arra, hogy víz ne kerülhessen a készülék házába.
g) A szellőzőnyílásokat kefével és sürített levegővel kell tisztítani.
h) A készüléket rendszeresen ellenőrizni kell, hogy nincsenek-e raja sérülések és megfelelően működik-e.
i) A tisztításhoz nedves, puha rongyot kell használni.
j) Ne használjon éles és/vagy fémtárgyakat (pl. drótkefét vagy fémspatulát) a tisztításhoz, mivel ezek károsíthatják a készülék anyagának felületét.

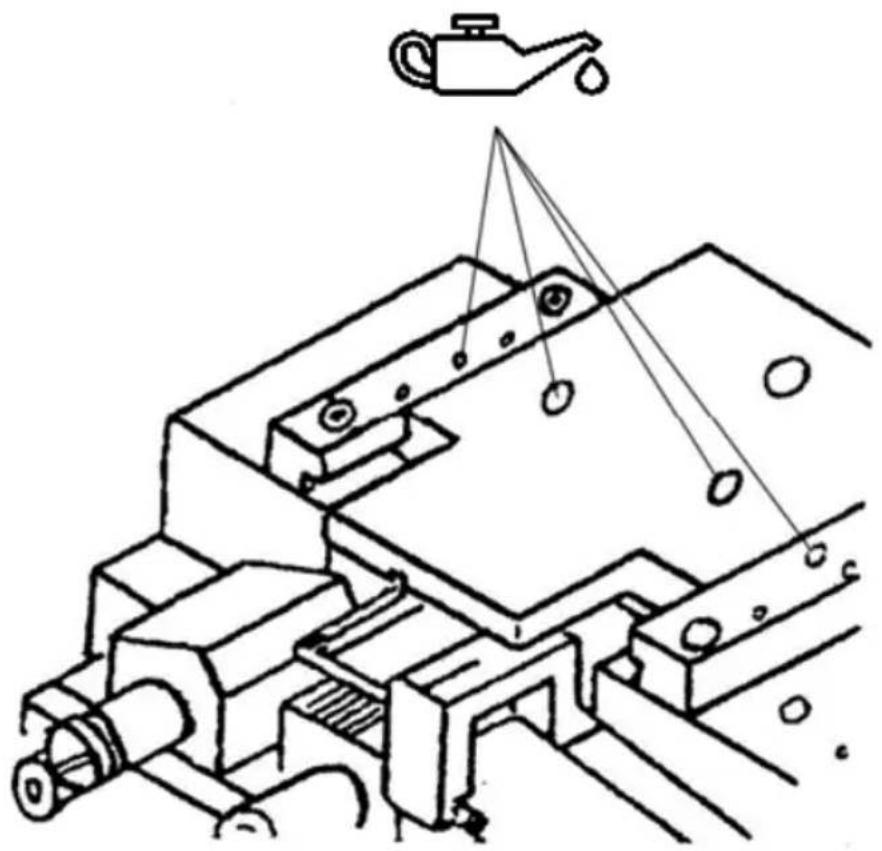

k) Rendszeresen olajozza be a mechanizmus alábbi képen feltüntetett pontjait:
HASZNÁLT KÉSZÜLÉKEK ÁRTALMATLANÍTÁSA
Az élettartam lejárta után a terméket tilos a hagyományos háztartási hulladékkal együtt kidobni, ehelyett át kell adni elektromos és elektronikai berendezések újrahasznosítására szakosodott gyűjtőpontra. Ezt a terméken, a használati utasításon vagy a csomagoláson található szimbólum jelzi. A készülékben használt anyagok a jelölésüknek megfelelően újrahasznosíthatóak. A hulladékgépek újrafelhasználásával, újrahasznosításával vagy más felhasználási formák alkalmazásával Ön jelentősen hozzájárul környezetünk védelméhez.
A helyi hatóságoknál tájékozódhat a használt eszközök helyi hulladékkezelő gyűjtőhelyéről.
