KÄYTTÖOHJE PASO SSM30 MSW
| Parametrin kuvaus Parametrin arvo | |
| Tuotteen nimi | Puoliautomaattinen vannekone |
| Malli | MSW-PASO SSM30 |
| Virtalähteen jännite [V~] / taajuus [Hz] | 230/50 |
| Nimellisteho [W] | 320 |
| Suojausluokka | 1 |
| Mitat [leveys x syvyys x korkeus; mm] | 900 x 580 x 800 |
| Paino [kg] | 84,2 |
| Työtason mitat [mm] | 895 x 575 |
| Tuetun nauhan leveys [mm] | 9-13 |
| Tuetun nauhan paksuus {mm} | 0.5-1 |
| Nauhan kireysvoima [N] | 30-450 |
| Tiivistyslämpötila | Säädettävä 9 portaassa (jopa 45 °C) |
1. Yleiskuvaus
Käyttöohje on tarkoitettu auttamaan tuotteen turvallisessa ja luotettavassa käytössä. Tuote on suunniteltu ja valmistettu tarkkojen teknisten ohjeiden mukaisesti, käyttäen viimeisintä teknologiaa ja komponentteja sekä noudattaen korkeimpia laatustandardeja.
LUE HUOLELLISESTI JA YMMÄRRÄ TÄMÄ KÄYTTÖOHJE ENNEN KÄYTTÖÄ.
Laitteen pitkän ja luotettavan toiminnan varmistamiseksi on välttämätöntä huolehtia sen oikeasta käytöstä ja huollosta tämän käyttöohjeen sisältämien ohjeiden mukaisesti. Näiden käyttöohjeiden sisältämät tekniset tiedot ja spesifikaatiot ovat ajantasaisia. Valmistaja pidättää oikeuden muutoksiin laadun parantamiseksi. Ottaen huomioon tekninen kehitys ja mahdollisuudet vähentää melua, yksikkö on suunniteltu ja rakennettu siten, että melupäästöistä aiheutuvat riskit ovat mahdollisimman pienet.
Symbolien selitykset
| CE | Tuote täyttää sitä koskevien turvallisuusstandardien vaatimukset. |
 | Lue käyttöohje ennen käyttöä. |
 | Tuote on kierrätettävä. |
 | VAROITUS! tai VAROITUS! tai MUISTA! kuvailee tiettyä tilannetta (yleinen varoitusmerkki) |
 | Käytä suojaa. |
 | HUOMIO! Sähköiskun vaara! |
 | HUOMIO! Pyöriviä elementtejä! |
 | HUOMIO! Kämmenen puristumisvaara |
 | Älä koske! |
 | Huomio! Kuuma pinta voi aiheuttaa palovammoja. |
 | Vain sisäkäyttöön. |
2. Käyttöturvallisuus
HUOMIO! Lue kaikki turvallisuutta koskevat varoitukset ja ohjeet. Varoitusten ja ohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon, vakaviin vammoihin tai kuolemaan.
Varoituksissa ja ohjeiden kuvauksessa käytetty termi "laite" tai "tuote" tarkoittaa:
Puoliautomaattinen vannekone
2.1. Sähköturvallisuus
a) Laitteen pistokkeen pitää sopia pistorasiaan. Älä muokkaa pistotulppaa millään tavalla. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.
b) Älä kosketa laitetta märillä tai kosteilla käsillä.
c) Älä käytä virtajohtoa epääasiallisella tavalla. Älä koskaan käytä sitä laitteen kantamiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä virtajohto etäällä lämmönlähteestä, öljystä, terävistä reunoista tai liikkuvista osista. Vahingoittuneet tai sotkeutuneet virtajohdot lisäävät sähköiskun vaaraa.
d) Laitteen käyttö on kielletty, jos virtajohto on vaurioitunut tai siinä on selviä kulumisen merkkejä. Vaurioituneen virtajohdon vaihto on annettava pätevän sähköasentajan tai valmistajan huollon tehtäväksi
e) Sähköiskun välttämiseksi älä upota johtoa, pistoketta tai itse laitetta veteen tai muuhun nesteeseen. Älä käytä laitetta märillä pinnoilla.
f) HUOMIO – HENGENVAARA! Kun puhdistat tai käytät laitetta, älä koskaan upota sitä veteen tai muihin nesteisiin.
g) Älä käytä laitetta tiloissa, joissa on erittäin korkea kosteus tai vesisäiliöiden välittömässä läheisyydessä!
h) Älä anna laitteen kastua. Sähköiskun vaara!
i) Pyydämme tarkistamaan ennen ensimmäistä käyttöä, vastaavatko sähkövirran tyyppi ja verkkojännite laitekilvessä olevia.
2.2. Turvallisuus työpaikalla
a) Pidä työalue siistinä ja hyvin valaistuna. Epäjärjestys tai huono valaistus voivat johtaa onnettomuuksiin. Ole ennakoiva, katso mitä olet tekemässä ja käytä maalaisjärkeä käyttäessäsi laitetta.
b) Älä käytä laitetta räjähdysalttiilla alueella, esimerkiksi syttyvien nesteiden, kaasujen tai pölyn lähellä. Laite tuottaa kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
c) Jos laitteen toiminnassa ilmenee vaurioita tai epäsäännöllisyyksiä, sammuta se välittömästi ja ilmoita siitä valtuutetulle henkilölle.
d) Jos sinulla on epäilyksiä, toimiiko laite oikein, ota yhteys valmistajan huoltoon.
e) Tuotteen saa korjata vain valmistajan huoltopalvelu. Älä yritä tehdä korjauksia itse!
f) Jos tulipalo syttyy, sammuta se jauhe- tai hiilidioksidisammuttimella (CO2) (joka on tarkoitettu käytettäväksi jännitteisten sähkölaitteiden sammuttamiseen).
g) Lapset ja sivulliset eivät saa olla läsnä työpisteessä. Tarkkailemattomuus voi johtaa laitteen hallinnan menettämiseen.
h) Tarkasta säännöllisesti turvallisuutta koskevien tarrojen kunto. Jos tarrat ovat lukukelvottomia, ne on vaihdettava.
i) Säilytä käyttöohje myöhempää käyttöä varten. Jos laite luovutetaan kolmansille osapuolille, myös käyttöohje on luovutettava laitteen mukana.
j) Pakkauksen osat ja pienet asennusosat pitää säilyttää lasten ulottumattomissa.
k) Pidä laite poissa lasten ja eläinten ulottuvilta.
I) Kun käytät tätä laitetta yhdessä muiden laitteiden kanssa, sinun pitää noudattaa myös muita käyttöohjeita.
Muista! Lapset ja sivulliset henkilöt on suojattava laitteen käytön aikana.
2.3. Henkilökohtainen turvallisuus
a) Pidä työpaikalla järjestys ja hyvä valaistus. Epäjärjestys tai huono valaistus voivat johtaa onnettomuuksiin. Ole ennakoiva, katso mitä olet tekemässä ja käytä maalaisjärkeä käyttäessäsi laitetta.
b) Älä käytä laitetta räjähdysalttiilla alueella, esimerkiksi syttyvien nesteiden, kaasujen tai pölyn lähellä. Laite tuottaa kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
c) Konetta ei ole tarkoitettu henkilöiden (mukaan lukien lasten) käytettäväksi, joilla on alentunut henkinen, sensorinen tai älyllinen toimintakyky tai henkilöt, joilla ei ole kokemusta ja/tai tietämystä, ellei heidän turvallisuudestaan vastaava henkilö valvo heitä tai opasta heitä käyttää konetta.
d) Ole tarkkaavainen ja käytä maalaisjärkeä käyttäessäsi tätä laitetta. Hetkellinen epätarkkaavaisuus voi johtaa vakaviin vammaoihin.
e) Estä tahaton käynnistäminen varmistamalla, että kytkin on pois päältä-asennossa ennen kuin liität laitteen virtalähteeseen.
f) Ei saa yliarvioida omia mahdollisuuksia. Pidä kehosi koko ajan vakaana ja tasapainossa. Se mahdollistaa laitteen paremman hallinnan odottamattomissa tilanteissa.
g) Älä käytä väljiä vaatteita ja koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin.
h) Laita kaikki säätötyökalut tai avaimet pois ennen laitteen päälle kytkentää. Laitteen pyörivään osaan jätetty työkalu tai avain voi aiheuttaa loukkaantumisen.
i) Tämä laite ei ole leikkikalu. Lapsia on valvottava, jotteivat he leikkisi laitteen kanssa.
j) Älä laita käsiä ja esineitä käynnissä olevan laitteen sisään!
k) Pidä laite poissa lasten ja eläinten ulottuvilta.
I) Kun käytät tätä laitetta yhdessä muiden laitteiden kanssa, sinun pitää noudattaa myös muita käyttöohjeita.
2.4. Laitteen turvallinen käyttö
a) Älä käytä laitetta, jos "ON / OFF" -kytkin ei toimi kunnolla (ei kytke laitetta päälle tai pois päältä). Laitteita, joita ei voida ohjata kytkimellä, ovat vaarallisia. Niitä ei saa käyttää ja ne pitää korjata.
b) Ennen säätöjen, puhdistamisen ja huollon aloittamista laite on irrotettava virtalähteestä. Tämä ehkäisytoimenpide vähentää tahattoman käynnistämisen riskiä.
c) Säilytä käyttämätön tuote poissa lasten ja sellaisten henkilöiden ulottuvilta, jotka eivät tunne laitetta tai tätä ohjekirjaa. Tuotteet ovat vaarallisia, kun niitä käyttävät kokemattomat käyttäjät.
d) Pidä tuote hyvässä teknisessä kunnossa. Tarkista ennen jokaista käyttöä, ettei laitteessa ole yleisiä tai liikkuvien osien vaurioita (osien halkeamat tai kaikki muut tekijät, joilla voi olla vaikutus laitteen turvalliseen toimintaan). Jos laite on vaurioitunut, anna laite korjattavaksi ennen käyttöä.
e) Laite on pidettävä poissa lasten ulottuvilta.
f) Tuotteen korjauksen ja huollon saa suorittaa vain pätevä henkilö käyttäen ainoastaan alkuperäisvaraosia. Se varmistaa turvallisen käytön.
g) Tehtaalla asennettuja suojia tai ruuveja ei saa irrottaa, jotta laitteen toimivuus suunnitellulla tavalla on varmistettu.
h) Vältä tilanteita, joissa laite lakkaa toimimasta, koska se käsittelee raskasta kuormaa. Se voi aiheuttaa käyttöosien ylikuumenemisen ja vahingoittaa sen seurauksena laitetta.
i) Liikkuviin osiin tai varusteisiin ei saa koskea, jos laitetta ei ole irrotettu virtalähteestä.
j) Laitteen siirtäminen, asennon muuttaminen tai kiertäminen on kiellettyä sen ollessa toiminnassa.
k) Laite on puhdistettava säännöllisesti, jottei epäpuhtauksia päästetä kerrostumaan pysyvästi.
I) Älä ylitä suositeltua syöttöpainetta, koska se voi vahingoittaa yksikköä.
m) Tämä laite ei ole leikkikalu. Lapset eivät saa puhdistaa ja huoltaa laitetta ilman aikuisen valvontaa.
n) Älä käynnistä tyhjää yksikköä.
o) Laitteen rakenteeseen puuttuminen sen parametrien tai rakenteen muuttamiseksi on kielletty.
p) Pidä tuote etäällä syttymis- ja lämmönlähteistä.
q) Älä ylikuormita laitetta.
r) Laitteen ilmanvaihtoaukkoja ei saa peittää!
s) HUOMIO! Jotkin laitteen osat kuumenevat erittäin kuumiksi käytön aikana – on olemassa palovammavaara!
t) Vältä käsittelemästä likaisia ja märkiä esineitä, jotka voivat saastuttaa tai vahingoittaa konetta.
HUOMIO! Siitä huolimatta, että laite on suunniteltu siten, että se olisi turvallinen, että siinä olisi riittävät suojat, ja käyttäjän lisäturvaelementtien käytöstä huolimatta, on edelleen olemassa pieni onnettomuus- tai loukkaantumisriski laitteen käytön aikana. Pysy valppaana ja käytä tervettä järkeä laitetta käyttäessäsi.
3. Käyttöohjeet
Tuote auttaa suojaamaan paketteja ja lähetyksiä kuljetusta ja muita tarkoituksia varten käärimällä ja sitomalla ne erikoisteipillä.
Tuote on tarkoitettu kaupalliseen käyttöön.
Käyttäjällä on vastuu kaikista vahingoista, jotka aiheutuvat käyttötarkoituksen vastaisesta käytöstä.
3.1. Tuotteen yleiskatsaus
B. Tulpat
C. Nauhan poistoaukko
D. Kiinnitys- ja tiivistysaukko
E. Ohjauspaneeli
F. Virtajohto
G. Nauhakelan rumpu
H. Kuljetuspyörät (2x jarrulla ja 2x ilman jarrua)
I. Nauhan reityksen tarkastusaukko
J. Nauhan kireyden ilmaisin
K. Teipin kiristysmekanismin tarkastusläppä

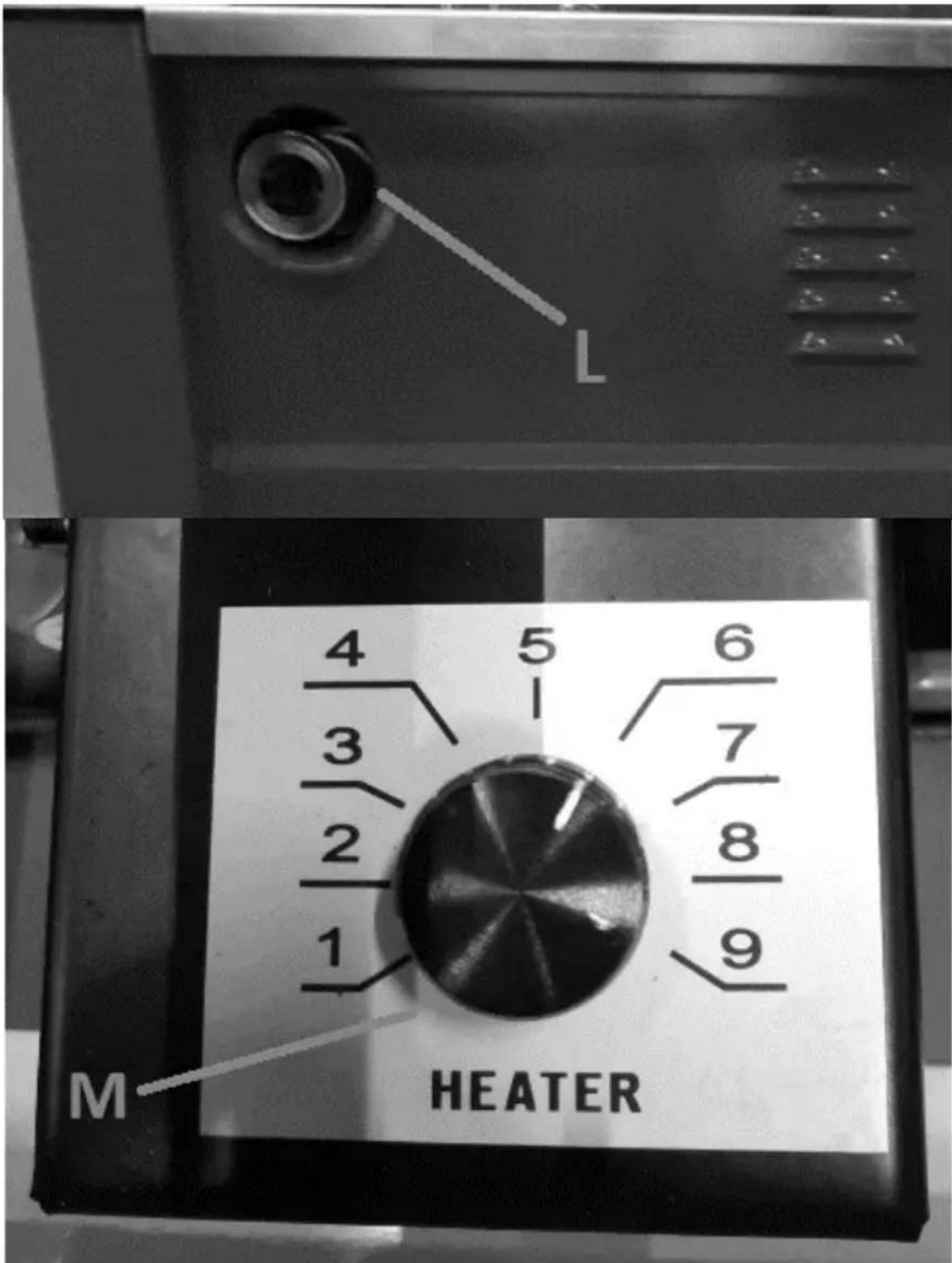

L. Nauhan kireyden säätönuppi
M. Tiivistyslämpötilan säätönuppi (laitteen sisällä)
3.2. Käyttöön valmistelu
Laitteen sijoittaminen
Ympäristön lämpötila ei saa ylittää 5-30 °C ja suhteellinen kosteus enintään 85 %. Laite on sijoittava siten, että se varmistaa hyvän ilmankierron. Varmista, että laitteen ympärillä on tarpeeksi vapaata tilaa, jotta käyttäjä pääsee helposti käsiksi, vähintään 1 m. Laite on pidettävä etäällä kuumista pinnoista. Käytä laitetta aina tasaisella, vakaalla, puhtaalla, tulenkestävällä ja kuivalla alustalla ja poissa lasten ja henkisesti, aistillisesti tai älyllisesti vammaisten henkilöiden ulottuvilta. Sijoita laite niin, että pääpistokkeeseen pääsee milloin tahansa käsiksi. Pitää muistaa, että laitteen virransyöttö vastaa laitekilvessä annettuja tietoja!

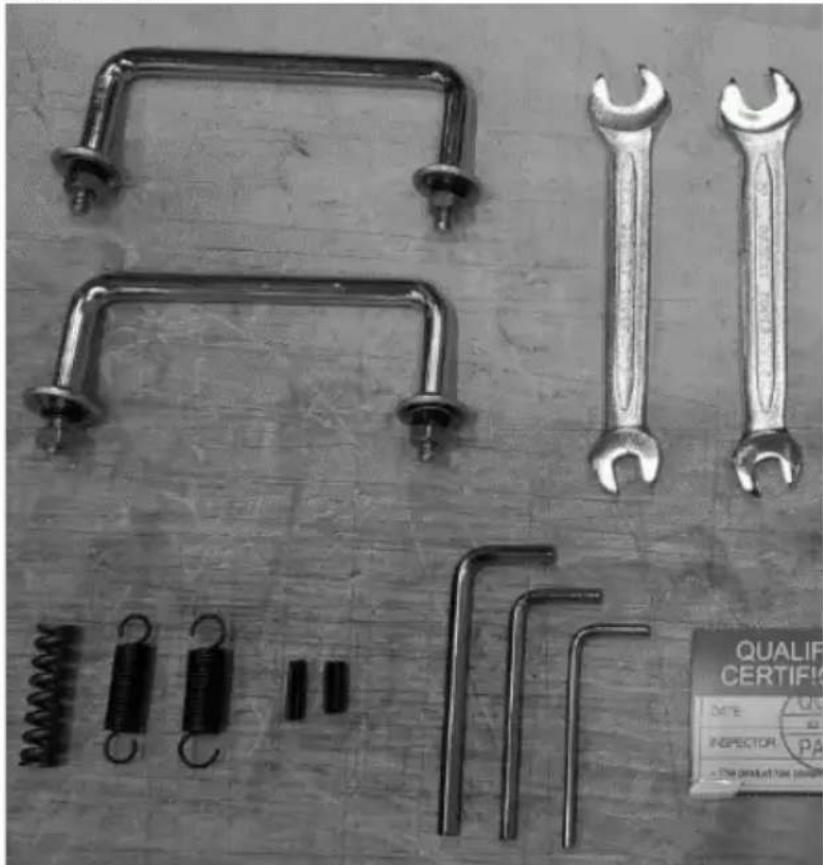

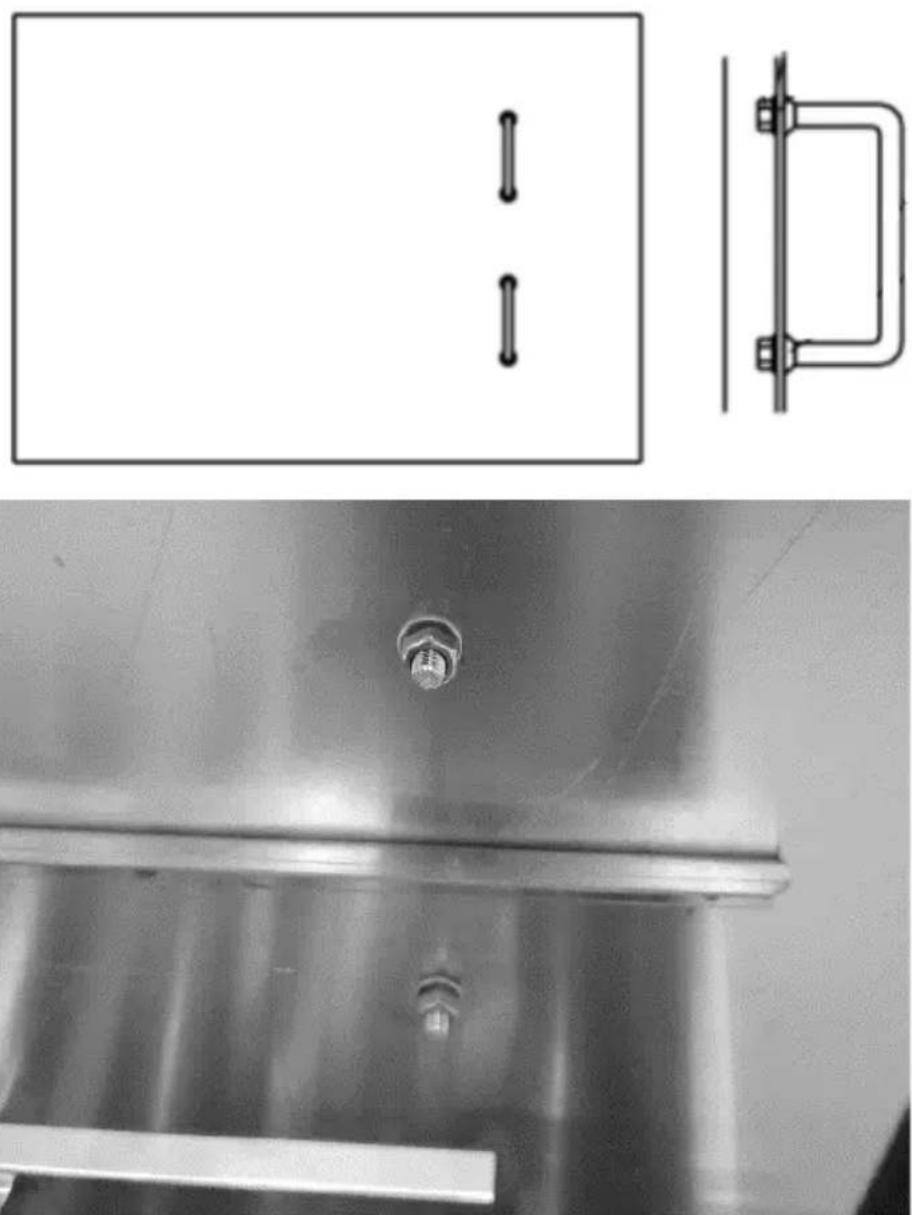

LAITTEEN KOKOAMINEN
Laite toimitetaan lähes käyttövalmiina, ainoa tarvittava kokoonpano on molempien pysäyttimien kiinnittäminen työpöytään mukana tulevilla työkaluilla. Tehdäksesi tämän nosta työtasoa ja kiinnitä se työtason alapuolella olevilla muttereilla:
3.3. Laitteen käyttö

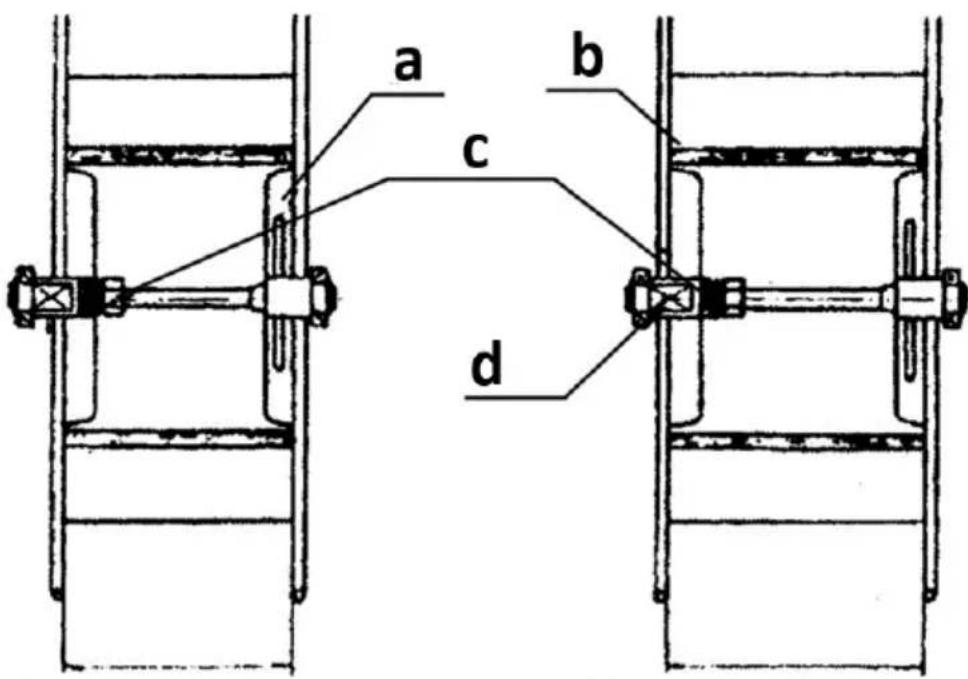

3.3.1 Nauhakelan kokoaminen
Kiinnitä teippikela rumpuun ja kiristä se alla olevan kaavion mukaisesti (katso kapea ja leveä teippi), kiristä sitten kelat kahvalla (a). Älä poista sen suojapakkausta (kuten kalvoa, paperia jne.) ennen kuin teippi on ladattu syöttömekanismiin, jotta teippi ei liukastu pois kelalta.
b) Rumpu
c) Hihassa levy
d) Rummun akseli

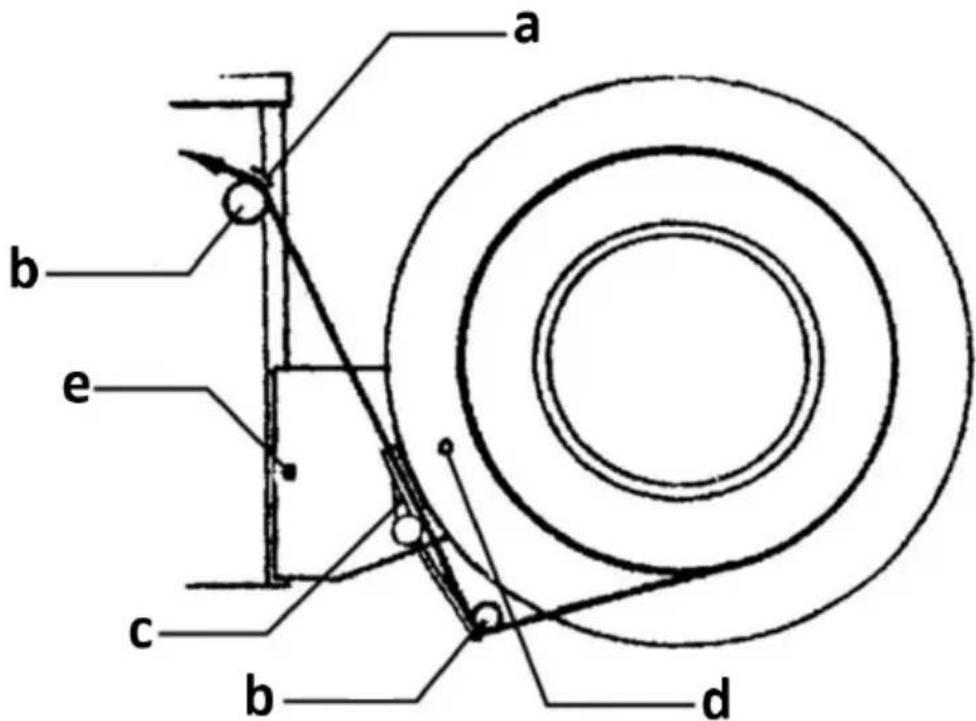

3.3.2 Ohjaa nauhaa
b) Teipin ohjausrulla
c) Jarruvivut
d) Pysäytysruuvi
e) Kiinnitysruuvi
Ruuvaa ensin irti rummun/teippikelan kannakkeen (d) ylärajoitinpultti, suorista sitten jarruvipu (c) ja kiinnitä rajoitinpultti uudelleen. Pujota nauhan alkuosa alemman ohjausrullan (b) läpi ja sitten ylemmän rullan (b) läpi, kunnes sen alku lähtee ohjaimessa olevasta konepöydästä.

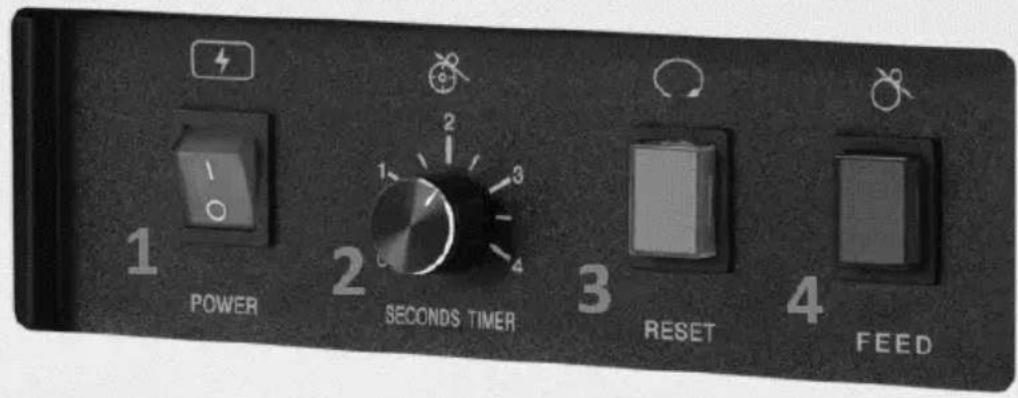

3.3.3 Koneen käyttö
- Nuppi automaattisen nauhanpoiston pituuden säätämiseen
- Painike, jolla käännetään ulos työnnetty nauha
- Manuaalinen nauhanpoistopainike
a) Aseta pakkaus työpöydälle työntämällä sen kylkeä (joka on käärittävä teipillä) pysäyttimiä vasten.
b) Ota irrotettu teippi ja kiedo se pakkauksen vastakkaisen puolen ympärille niin, että se tarttuu siihen mahdollisimman tiukasti, ja työnnä nauhan alkuosa pakkauksen toisella puolella olevaan aukkoon mekanismin aukkoon.
c) Kun mekanismi tunnistaa teipin, se tarttuu automaattisesti ja kääri pakkauksen hitsaamalla ja leikkaamalla nauhan sivusta.
HUOMIO: ole erityisen varovainen automaattisen käärimisen aikana – älä pidä käsiä tai käsiä teipin alla, sillä ne voivat jäädä kiinni ja puristua!

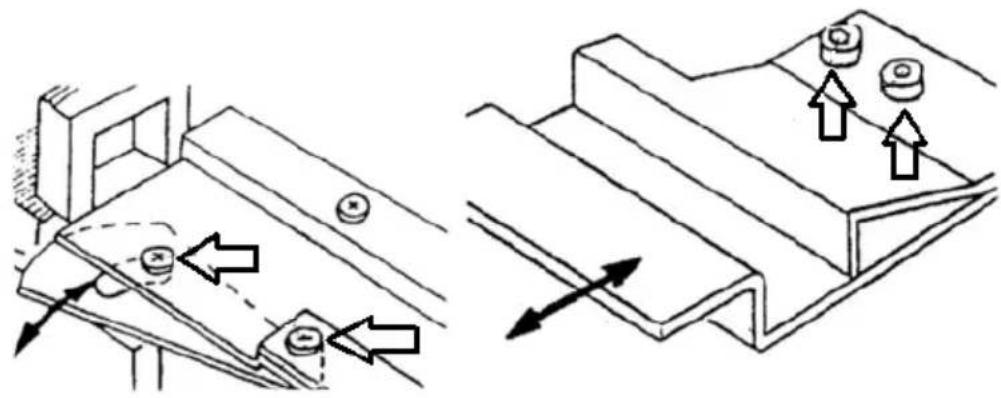

3.3.4 Syöttöaukon säätäminen teippiin
Jos nauhan leveys on epätasainen tai mitat poikkeavat äskettäin käytetystä, säädä rakoa, jonka läpi se liikkuu. Löysää tarvittavat ruuvit ja säädä rakoa manuaalisesti asettamalla sen komponentti asianmukaisesti ja kiristä sitten aiemmin löysätyt ruuvit. Pääsääntöisesti raon tulee olla 0,5-1 mm leveämpi kuin nauhan paksuus ja leveys.

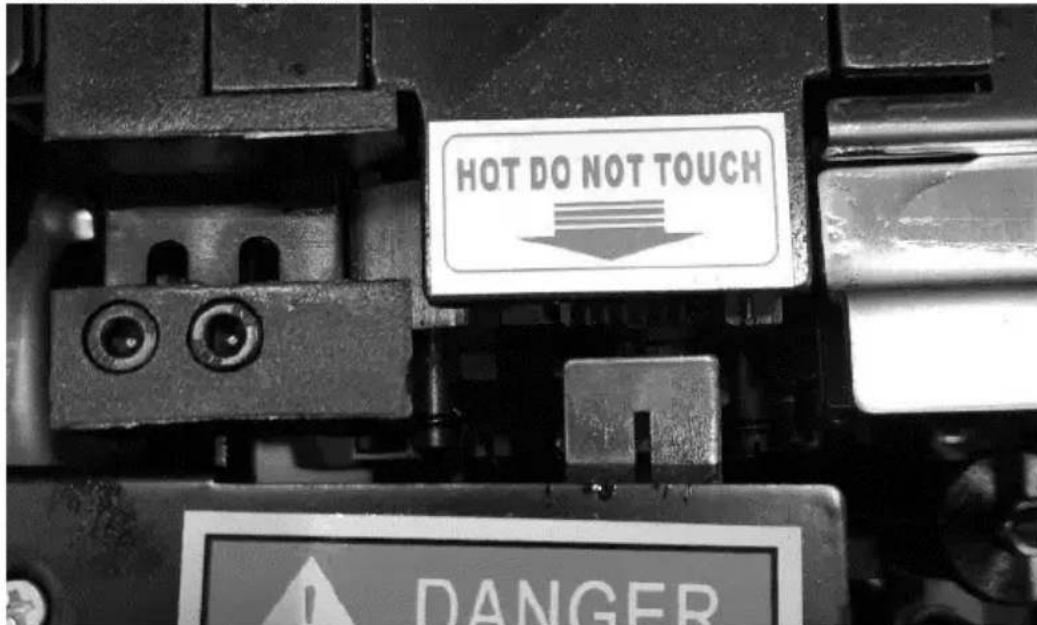

3.3.5 Tiivisteen lämpötilan säätö
Tiivistyslämpötilalla on merkittävä vaikutus nauhaliitoksen laatuun. Tyypillisesti tämä lämpötila on asetettu asentoihin 4-5 koneen sisällä olevan valitsin, eikä sitä tarvitse säätää. Jos tiivisteen pinnalla on kuitenkin valkoisia jälkiä, tiivisteen lämpötila on liian korkea. Jos vannekoneen pinta on kostea, asetettu lämpötila on liian matala. Tarvittaessa säädä sitä vastaavasti.


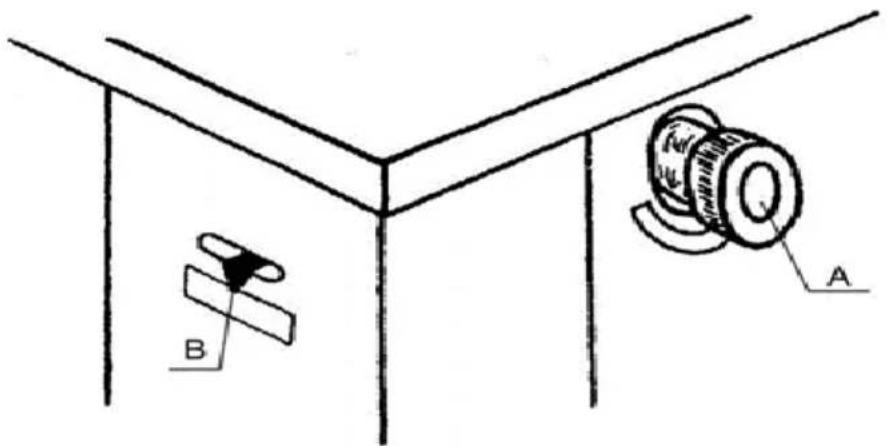

HOT DO NOT TOUCH DANGER3.3.6 Nauhan kireyden säätö
Jos esineen ympärillä olevan teipin kiristämiseen käytetty voima on liian heikko tai voimakas, sitä voidaan säätää koneen toisella puolella sijaitsevalla nupilla (A). Myötäpäivään kiertäminen lisää jännitystä,
vastapäivään kääntäminen vähentää sitä. Kireyden ilmaisin (a) sijaitsee koneen viereisellä sivulla:
Kireyttä ei tarvitse säätää joka kerta, eikä itse teippiä saa kiristää liikaa.
3.4. Puhdistaminen ja huolto
a) Ennen jokaista puhdistusta, säätöä, varusteen vaihtoa ja myös silloin, kun laitetta ei käytetä, pistoke on irrotettava pistorasiasta ja laitteen on annettava jäähtyä täydellisesti.
- Odota, kunnes pyörivät osat pysähtyvät.
b) Käytä pintojen puhdistamiseen vain puhdistusaineita, jotka eivät sisällä svöyvtäviä aineita.
c) Kuivaa kaikki osat jokaisen puhdistuksen jälkeen perusteellisesti, ennen kuin otat laitteen uudelleen käyttöön.
d) Laite on säilytettävä kuivassa ja viileässä paikassa suojassa kosteudelta ja suoralta auringonvalolta.
e) Laitteen ruiskuttaminen vedellä tai upottaminen veteen on kielletty.
f) Muista, että laitteeseen ei saa päästää vettä kotelossa olevien ilmanvaihtoaukkojen kautta.
g) Ilmanvaihtoaukot pitää puhdistaa harjalla ja paineilmalla.
h) Tuote on tarkastettava säännöllisesti sen teknisen kunnon ja kaikkien vaurioiden suhteen.
i) Kävtä puhdistamiseen pehmeää ja kosteaa puhdistusliinaa.
j) Puhdistamiseen ei saa käyttää teräviä ja/tai metalliesineitä (esim. teräsharjaa tai metallilastaa), koska ne voivat vahingoittaa materiaalin pintaa, josta laite on valmistettu.

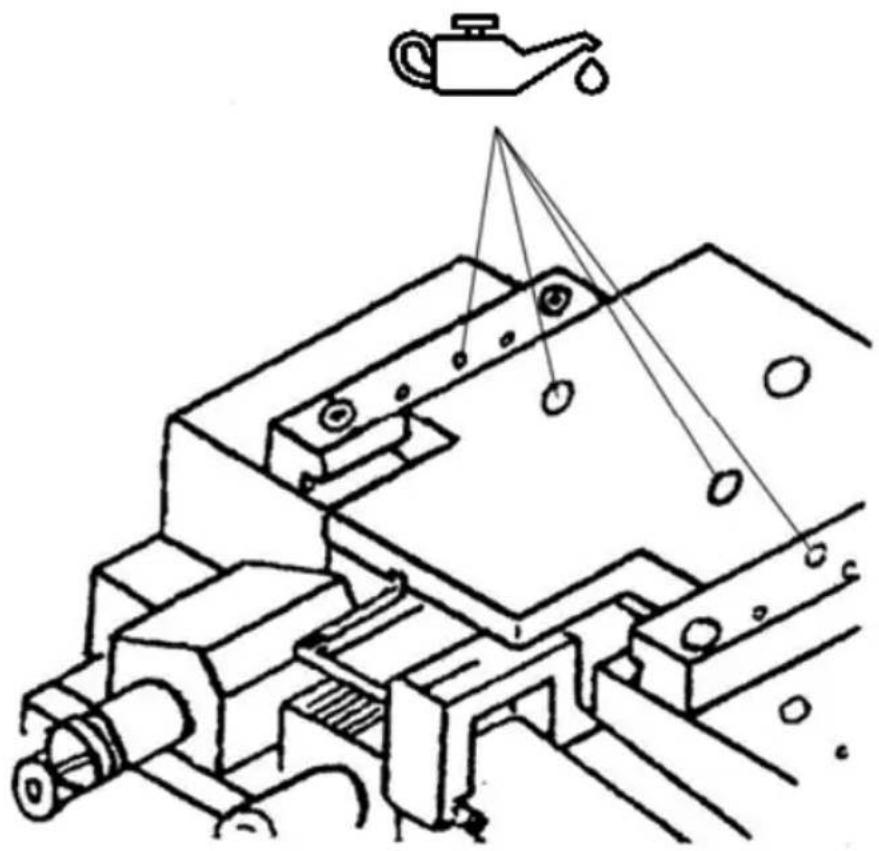

k) Voitele säännöllisesti alla olevassa kuvassa näkyvät mekanismin kohdat:
Kun käyttöaika on päättynyt, tätä tuotetta ei saa hävittää tavallisen kotitalousjätteen mukana, vaan se pitää toimittaa kierrätystä varten sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Siitä ilmoittaa tuotteessa, käyttöohjeessa tai pakkauksessa oleva symboli. Laitteessa käytetyt muovit voidaan käyttää uudelleen niiden merkintöjen mukaisesti. Kierrättämällä jätteet asianmukaisesti annat merkittävän panoksen ympäristönsuojeluun.
Tiedot käytettyjen laitteiden asianmukaisista hävittämispisteistä saat paikallisviranomaisilta.
Technische gegevens
| Beschrijving parameter Waarde parameter | |
| Productnaam | Halfautomatische omsnoeringsmachine |
| Model | MSW-PASO SSM30 |
| Spanning [V~] / Frequentie [Hz] | 230/50 |
| Vermogen [W] | 320 |
| Beschermingsklasse | I |
| Afmetingen [breedte x diepte x hoogte; mm] | 900 x 580 x 800 |
| Gewicht [kg] | 84,2 |
| Afmetingen werkblad [mm] | 895 x 575 |
| Ondersteunde tapebreedte [mm] | 9-13 |
| Ondersteunde tapedikte {mm} | 0.5-1 |
| Bandspankracht [N] | 30-450 |
| Afdichtingstemperatuur | In 9 stappen instelbaar (tot 45 °C) |
