BRUKSANVISNING PASO SSM30 MSW

3.4. Rengøring og vedligeholdelse

Beskrivelse av parameter Parameterverdi
Produktnavn	Halvautomatisk stroppemaskin
Modell	MSW-PASO SSM30
Forsyningsspenning [V~] /Frekvens [Hz]	230/50
Nominell effekt [W]	320
Beskyttelsesklasse	1
Mål [bredde x dybde x høyde; mm].	900 x 580 x 800
Vekt [kg]	84.2
Benkeplatemål [mm]	895 x 575
Støttet tapebredde [mm]	9-13
Støttet tapetykkelse {mm}	0.5-1
Tapespenningskraft [N]	30-450
Forseglingstemperatur	Justerbar i 9 trinn (opptil 45 °C)

1. Generell beskrivelse

Bruksanvisningen er ment som hjelp til sikker og pålitelig bruk. Produktet er utformet og produsert i henhold til strenge tekniske indikasjoner, ved bruk av de nyeste teknologier og komponenter, og opprettholder de høyeste kvalitetsstandarder.

F∅R DU BEGYNNER ARBEID, OG FORSTÅ DENNE BRUKSANVISNINGEN F∅R BRUK.

For å sikre lang og pålitelig drift av enheten, sørg for å betjene og vedlikeholde den riktig i samsvar med retningslinjene i denne bruksanvisningen. Tekniske opplysninger og spesifikasjoner i denne bruksanvisningen er aktuelle. Produsenten forbeholder seg retten til å gjøre endringer for å forbedre kvaliteten. Under hensyntagen til den tekniske utviklingen og muligheten for å redusere støy, er enheten designet og bygget på en slik måte at risikoen som følge av støyutslipp reduseres til et lavest mulig nivå.

Forklaring av symboler

CE	Produktet oppfyller kravene i relevante sikkerhetsstandarder.
	Les bruksanvisningen før bruk.
	Resirkulerbart produkt.
	FORSIKTIGHET! eller ADVARSEL! eller HUSK! beskriver en gitt situasjon (generelt varselskilt)
	Bruk beskyttelse.
	OBS!!! Fare for elektrisk støt!
	OBS!!! Roterende elementer!
	OBS!!! Klemfare for hender
	Ikke rør!
	OBS!!! En varm overflate kan forårsake brannsår.
	Kun til innendørs bruk.

2. Sikkerhet ved bruk

OBS!!! Les alle sikkerhetsadvarsler og instruksjoner. Hvis advarslene og instruksjonene ikke følges, kan det føre til elektrisk støt, brann og/eller alvorlig personskade eller død.

Begrepet "enhet" eller "produkt" i advarslene og beskrivelsen i bruksanvisningen refererer til:

Halvautomatisk stroppemaskin

2.1. Elektrisk sikkerhet

a) Støpselet må passe til stikkontakten. Ikke modifiser støpselet på noen måte. Originale støpsler og samsvarende stikkontakter vil redusere risikoen for elektrisk støt.
b) Ikke ta på enheten med väte eller fuktige hender.
c) Ikke bruk ledningen på feil måte. Bruk den aldri til å bære apparatet eller til å trekke støpselet ut av stikkontakten. Hold kabelen borte fra varmekilder, olje, skarpe kanter eller bevegelige deler. Skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt.
d) Det er forbudt å bruke utstyret hvis strømledningen er skadet eller viser synlige tegn på slitasje. En skadet strømledning bør skiftes ut av en kvalifisert elektriker eller produsentens service
e) For å unngå elektrisk støt, ikke senk kabelen, støpselet eller selve apparatet i vann eller annen væske. Ikke bruk apparatet på våte overflater.
f) OBS – LIVSFARE! Ved rengjøring eller bruk av utstyret, må det aldri dyppes i vann eller andre væsker.
g) Ikke bruk utstyret i rom med svært høy luftfuktighet / i umiddelbar nærhet av vanntanker!
h) Utstyret kan ikke bli våt. Fare for elektrisk støt!
i) Før første bruk, sjekk om strømtype og spenning samsvarer med opplysningene på typeskiltet.

2.2. Sikkerhet på arbeidsplassen

a) Hold arbeidsområdet ryddig og godt opplyst. Uorden og dårlig belysning kan føre til ulykker. Vær forutseende, se hva du gjør, og bruk sunn fornuft når du bruker enheten.
b) Ikke bruk enheten i et eksplosivt område, for eksempel i nærvær av brennbare væsker, gasser eller støv. Utstyret skaper gnister som kan antenne støv eller røyk.
c) I tilfelle skade eller feil drift av utstyret, slå det av umiddelbart og rapporter det til en autorisert person.
d) Ta kontakt med produsentens service, hvis du er i tvil om produktet fungerer som det skal.
e) Produktet kan bare repareres av produsentens service. Ikke forsøk å utføre reparasjoner selv!
f) Ved brann skal du bruke et brannslukningsapparat med pulver eller karbondioksid (CO2) (beregnet for bruk på strømførende elektrisk utstyr) for å slukke brannen.
g) Barn eller uvedkommende personer skal ikke oppholde seg på arbeidsplassen. Uoppmerksomhet kan føre til at du mister kontrollen over enheten.
h) Sikkerhetsklistremerkene skal kontrolleres regelmessig. Hvis klistremerkene er uleselige, må de skiftes ut.
i) Behold bruksanvisningen for fremtidig referanse. Hvis utstyret overføres til tredjepersoner, skal bruksanvisningen leveres sammen med utstyret.
j) Elementer av emballasjen og små monteringselementer skal oppbevares utilgjengelig for barn.
k) Hold enheten borte fra barn og dyr.
I) Når du bruker dette utstyret sammen med annet utstyr, må du også følge de andre bruksanvisningene.

Husk! Beskytt barn og andre personer mens du bruker utstyret.

2.3. Personlig sikkerhet

a) Oppretthold orden på arbeidsplassen og sørg for god belysning. Uorden og dårlig belysning kan føre til ulykker. Vær forutseende, se hva du gjør, og bruk sunn fornuft når du bruker enheten.
b) Ikke bruk enheten i et eksplosivt område, for eksempel i nærvær av brennbare væsker, gasser eller støv. Utstyret skaper gnister som kan antenne støv eller røyk.
c) Maskinen er ikke ment å brukes av personer (inkludert barn) med reduserte mentale, sensoriske eller intellektuelle funksjoner eller personer som mangler

erfaring og/eller kunnskap med mindre de er under oppsyn eller har blitt instruert av en person som er ansvarlig for deres sikkerhet om hvordan de skal betjene maskinen.

d) Vær oppmerksom og bruk sunn fornuft når du bruker dette utstyret. Et øyeblikks uoppmerksomhet kan føre til alvorlig personskade.
e) For å forhindre utilsiktet oppstart, sørg for at bryteren er i av-posisjon før du kobler utstyret til en strømkilde.
f) Ikke overvurder dine evner. Opprettholde kroppens balanse i løpet av arbeid med utstyret. Dette gir bedre kontroll over utstyret i uventede situasjoner.
g) Ikke bruk løse klær eller smykker. Hold håret, klærne og hanskene unna bevegelige deler. Løse klær, smykker eller langt hår kan sette seg fast i bevegelige deler.
h) Fjern alle justeringsverktøy eller skrunøkler før du slår på utstyret. Et justeringsverktøy eller en skrunøkkel som er igjen i en roterende del av utstyret kan forårsake kroppsskade.
i) Apparatet er ikke et leketøy. Barn må være under oppsyn for å sikre at de ikke leker med apparatet.
j) Ikke stikk hendene eller andre gjenstander inn i apparatet mens det er i bruk!
k) Hold enheten borte fra barn og dyr.
I) Når du bruker dette utstyret sammen med annet utstyr, må du også følge de andre bruksanvisningene.

2.4. Sikker bruk av utstyret

a) Ikke bruk enheten hvis "ON / OFF"-bryteren ikke fungerer som den skal (slår ikke enheten av og på). Utstyret som ikke kan kontrolleres med bryteren er farlige, kan ikke være i drift og må repareres.
b) Koble apparatet fra strømforsyningen før justering, rengjøring og vedlikehold påbegynnes. Dette reduserer risikoen for utilsiktet aktivering.
c) Oppbevar ubrukt produkt utilgjengelig for barn og alle som ikke er kjent med enheten eller denne håndboken. Produkter er farlige når de brukes av uerfarne brukere.
d) Hold produktet i god teknisk stand. Før hver bruk må du kontrollere at det ikke er generelle skader, spesielt at det ikke er sprekker i bevegelige deler eller elementer, og at det ikke er andre forhold som kan påvirke sikker bruk av enheten. Hvis du oppdager skader, må du levere enheten til reparasjon før bruk.
e) Oppbevar enheten utilgjengelig for barn.
f) Reparasjon og vedlikehold av produktet skal utføres av kvalifiserte personer ved hjelp av originale reservedeler. Dette vil garantere sikker bruk.

g) For å sikre at enheten fungerer som den skal, må du ikke fjerne de fabrikkmonterte beskyttelsene eller løsne skruene.
h) Unngå situasjoner der enheten slutter å fungere fordi den håndterer en tung last. Dette kan føre til overopphetning av drivkomponentene og resultere i skade på utstyret.
i) Ikke ta på leddede deler eller tilbehør med mindre enheten er koblet fra strømkilden.
j) Apparatet må ikke flyttes, justeres eller roteres under arbeidet.
k) Rengjør enheten regelmessig for å unngå at det samler seg fastgrodd smuss.
I) Ikke overskrid det anbefalte tilførselstrykket, da dette kan skade enheten.
m) Apparatet er ikke et leketøy. Rengjøring og vedlikehold kan ikke utføres av barn uten tilsyn av en voksen person.
n) Det skal ikke slås på utstyret hvis det er tomt.
o) Det er forbudt å modifisere konstruksjonen av utstyret for å endre dets parametere eller oppbygning.
p) Hold utstyret borte fra ild og varmekilder.
q) Ikke overbelast enheten.
r) Ventilasjonsspaltene på utstyret må aldri blokkeres!
s) OBS!!! Noen deler av enheten blir svært varme under drift – det er fare for forbrenning!
t) Unngå å håndtere skitne og våte gjenstander som kan forurense eller skade maskinen.

OBS!!! Til tross for apparatets sikre utforming og beskyttelsesfunksjoner, og til tross for bruk av ekstra elementer som beskytter operatøren, er det fortsatt en liten risiko for ulykker eller skader ved bruk av apparatet. Vær på vakt og bruk sunn fornuft når du bruker enheten.

3. Bruksanvisning

Produktet hjelper til med å sikre pakker og varer til transport og andre formål ved å pakke inn og binde dem med spesialtape.

A. Arbeidstopp
B. Stoppere
C. Spor for tapeutkast
D. Hekte og tette spor
E. Styrepanel
F. Strømkabel
G. Tapespoletrommel

H. Transporthjul (2x med brems og 2x uten brems)

I. Inspeksjonsåpning for bändruting

J. Tapespenningsindikator

K. Inspeksjonsklaff for bändstrammingsmekanismen

L. Justeringsknapp for bändspenning

3.2. Forberedelse til bruk

Plassering av utstyret

Omgivelsestemperaturen må ikke overstige området 5-30 °C og den relative luftfuktigheten bør ikke overstige 85 %. Plasser utstyret på en måte som sikrer god luftsirkulasjon. Sørg for at det er nok ledig plass rundt enheten for enkel brukertilgang, minst 1 m. Hold enheten borte fra varme overflater. Bruk alltid enheten på en jevn, stabil, ren, brannsikker og tørr overflate og utilgjengelig for barn og personer med nedsatt mentale, sensoriske og intellektuelle funksjoner. Plasser enheten på en slik måte at støpselet når som helst kan nås. Pass på at utstyrets strømforsyning er i samsvar med dataene på typeskiltet!

MONTERING AV ENHETEN

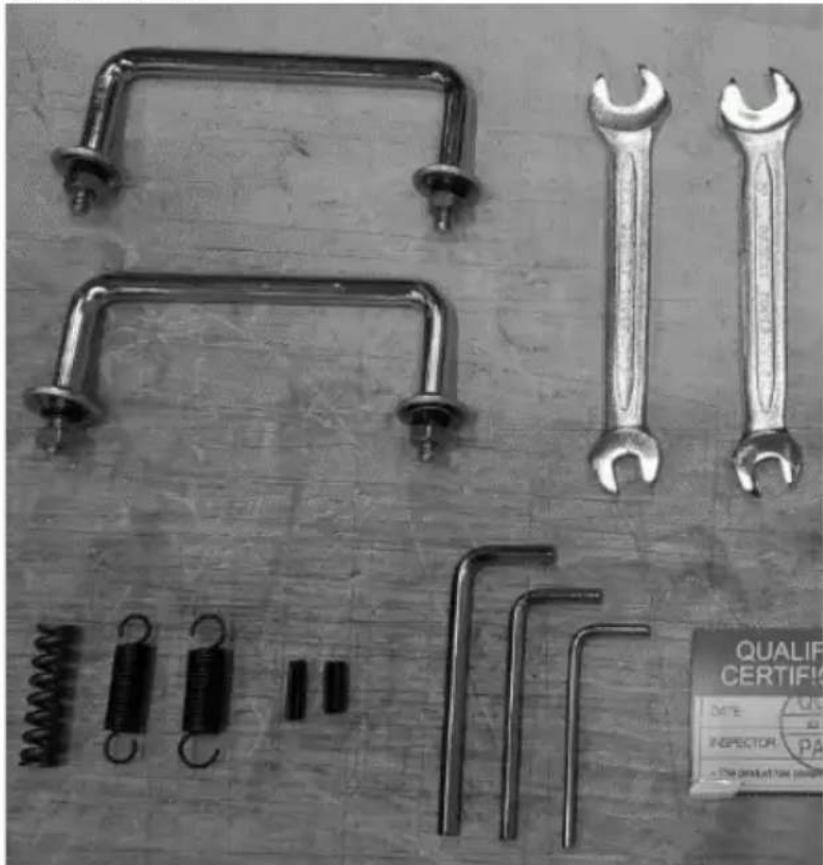

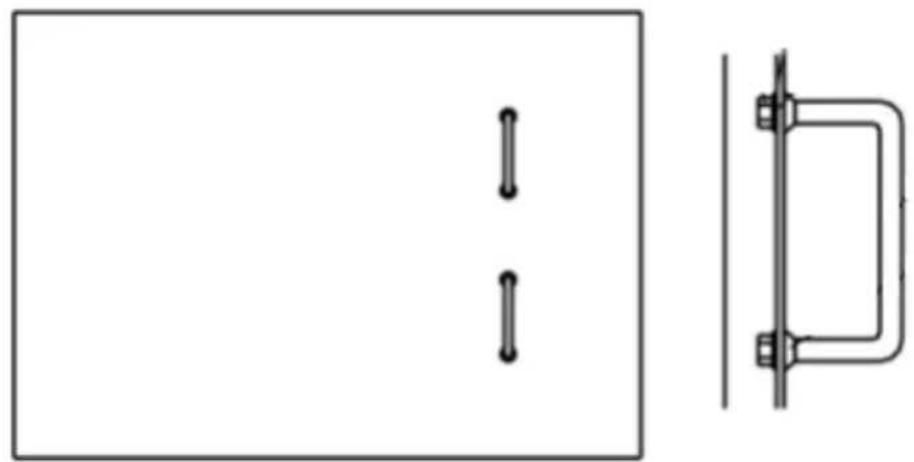

Enheten leveres nesten klar til bruk, med den eneste monteringen som kreves er festing av begge stopperne til arbeidsbenken ved hjelp av medfølgende verktøy. For

å gjøre dette, løft benkeplaten og fest den med mutrene på undersiden av benkeplaten:

3.3. Arbeider med enheten

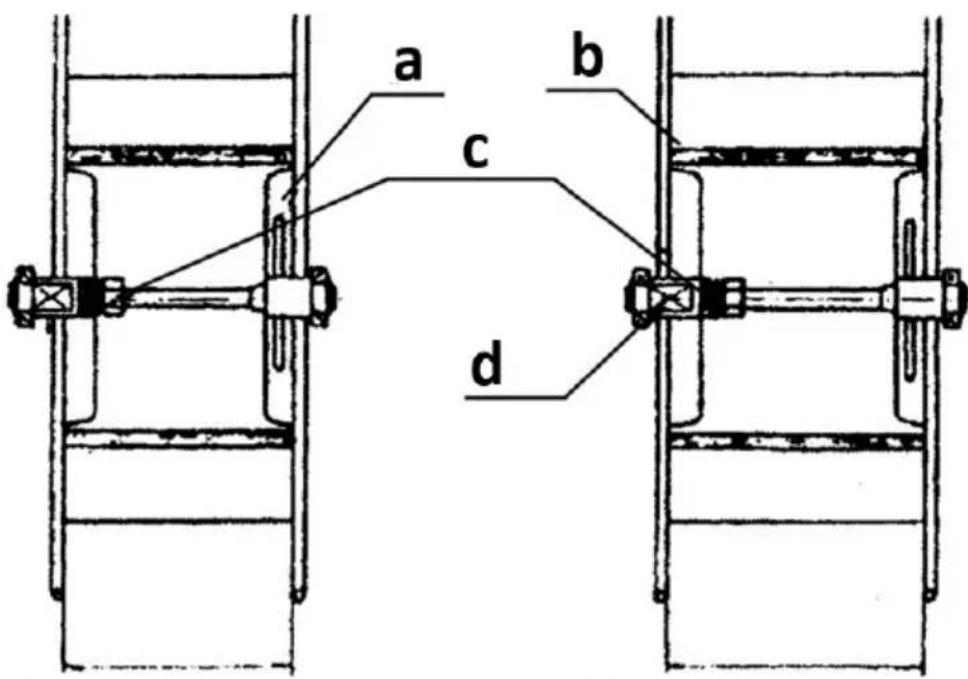

Fest tapesnellen på trommelen og stram den i henhold til diagrammet nedenfor (vist for smal og bred tape), stram deretter spolene med håndtaket (a). For å forhindre at tapen sklir av spolen, må du ikke fjerne dens beskyttende emballasje (som film, papir osv.) før tapen er satt inn i matermekanismen.

a b c d

a) Håndtak
b) Tromme
c) Hylse med skive
d) Tromme akse

Skru først ut den øverste stoppbolten på trommel-/tapesnellebraketten (d), rett deretter ut bremsespaken (c) og fest stoppbolten igjen. Tre begynnelsen av båndet gjennom den nedre føringsvalsen (b), og deretter den øvre rullen (b), til starten går ut av maskinbordet i føringen.

1. Strømbryter (PÅ/AV)
2. Knott for justering av lengden på den automatiske tapeutkastingen
3. Knapp for å reversere den utløste tapen
4. Manuell tapeutløserknapp

a) Plasser pakken på arbeidsbenken, skyv siden (som skal pakkes med tape) mot stopperne.
b) Ta den utkastede tapen og pakk den rundt motsatt side av pakken slik at den fester seg så tett som mulig, og sett begynnelsen av tapen inn i åpningen på mekanismen som er plassert i sporet på den andre siden av pakken.
c) Når mekanismen registrerer tapen, vil den automatisk fange den og pakke inn pakken ved å sveise og kutte tapen rundt siden. OBS: Vær spesielt forsiktig under automatisk pakking – ikke hold hender eller hender under båndet, da de kan bli fanget og klemt!

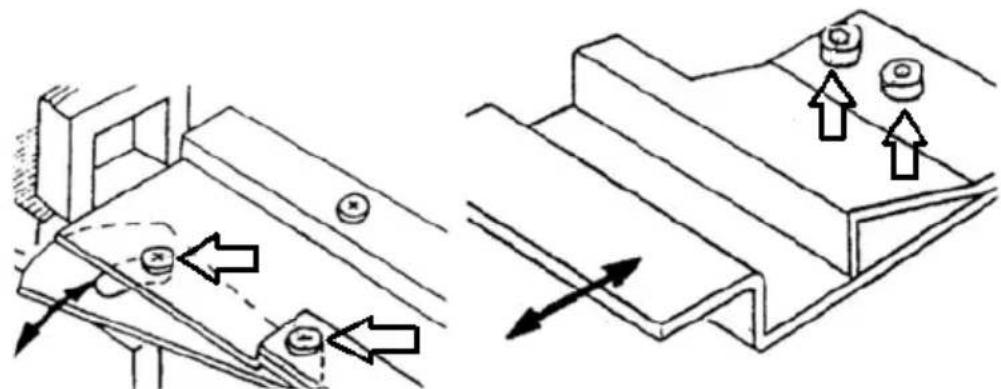

3.3.4 Justering av matesporet til tapen

Hvis tapebredden er ujevn eller dimensjonene avviker fra den som nylig ble brukt, justerer du gapet den beveger seg gjennom. For å gjøre dette, løsne de relevante skruene og juster gapet manuelt ved å plassere komponenten riktig, og stram deretter de tidligere løsnede skruene. Som regel skal gapet være 0,5-1 mm bredere enn tykkelsen og bredden på båndet.

3.3.5 Forseglingstemperaturkontroll

Forseglingstemperaturen har en betydelig innvirkning på kvaliteten på båndforbindelsen. Vanligvis er denne temperaturen satt til posisjonene 4-5 på skiven inne i maskinen og krever ikke justering. Men hvis det er hvite merker på overflaten av forsegleren, er forseglingstemperaturen for høy. Hvis overflaten på stroppemaskinen er fuktig, er den innstilte temperaturen for lav. Juster den deretter ved behov.

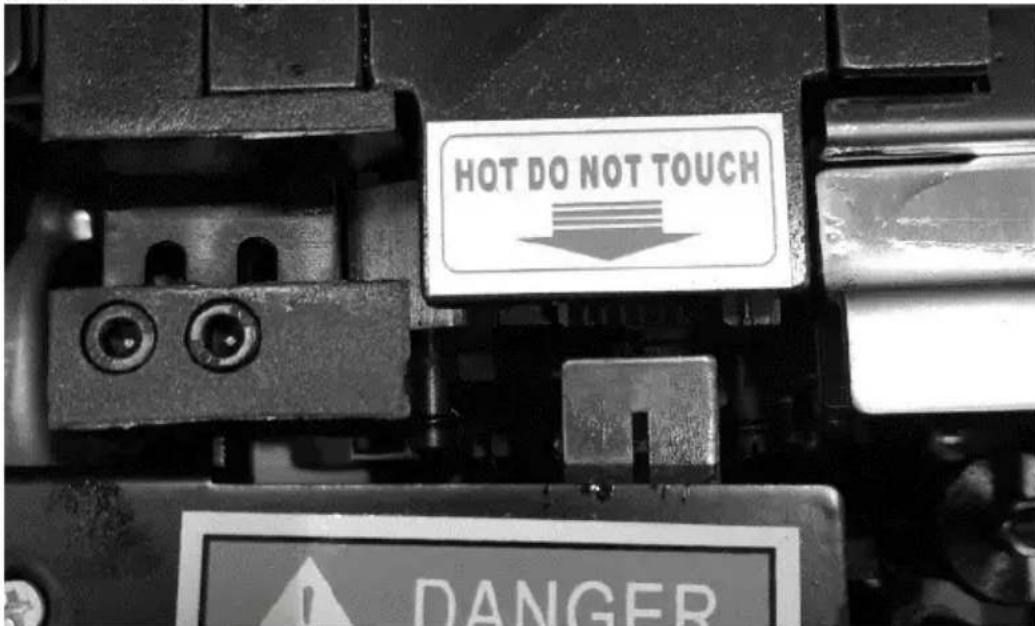

HOT DO NOT TOUCH DANGER

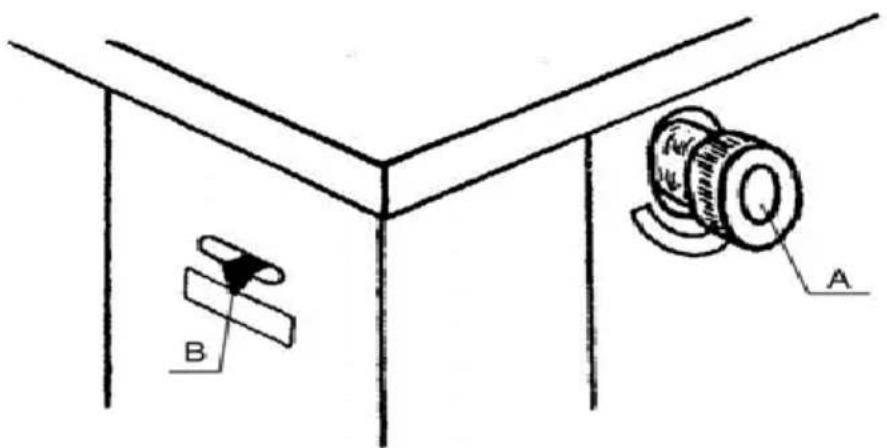

Hvis kraften som brukes for å stramme båndet rundt objektet er for svak eller sterk, kan den justeres ved hjelp av knappen (A) på den ene

siden av maskinen. Å dreie med klokken øker spenningen, mens du dreier mot klokken reduserer den. Spenningsindikatoren (a) er plassert på den tilstøtende siden av maskinen:

Det er ikke nødvendig å justere spenningen hver gang, og selve tapen må ikke strammes for mye.

3.4. Rengjøring og vedlikehold

a) Før hver rengjøring, justering og bytting av tilbehør, og også når utstyret ikke er i bruk, trekk ut støpselet og la utstyret kjøle seg ned.

- Vent til alle roterende deler på maskinen har stanset.

b) • Rengjør overflatene bare med midler som ikke inneholder etsende stoffer.

c) • Etter rengjøring må alle delene tørkes grundig før du bruker utstyret igjen.

d) Oppbevar utstyret på et kjølig og tørt sted, beskyttet mot fuktighet og direkte sollys.

e) Det er forbudt å sprøyte utstyret med en vannstråle eller dyppe utstyret i vann.

f) Pass på at det ikke kommer vann inn i ventilasjonsspaltene i huset.

g) Ventilasjonsspaltene skal rengjøres med en børste og trykkluft.

h) Utstyret må kontrolleres periodisk med tanke på dets tekniske effektivitet og eventuelle skader.

i) Bruk en myk, fuktig klut til rengjøring.

j) Ikke bruk skarpe gjenstander og/eller metallgjenstander til rengjøring (f.eks. stålbørste eller metallspatel), da disse kan skade apparatets overflatemateriale.

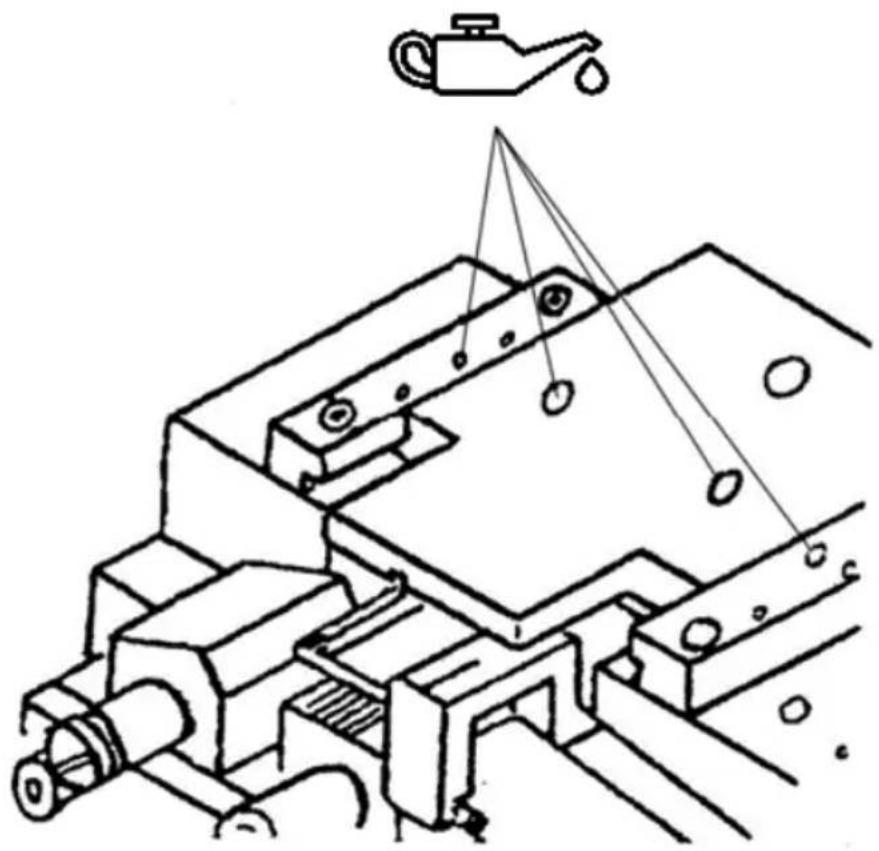

k) Smør regelmessig punktene på mekanismen som er angitt på bildet nedenfor:

Ved slutten av utstyrets levetid må dette produktet ikke kastes sammen med vanlig husholdningsavfall, men det skal leveres til et deponi som resirkulerer elektrisk og elektronisk utstyr. Kontroller symbolet på produktet, bruksanvisningen og emballasjen. Materialene som brukes i utstyret kan gjenbrukes i samsvar med deres merking. Når du velger å resirkulere, gir du et viktig bidrag til å beskytte miljøet.

Kontakt lokale myndigheter for informasjon om ditt lokale gjenvinningsanlegg.

Tekniska data

Parameterbeskrivning Parametervärde
Produktnamn	Halvautomatisk bandningsmaskin
Modell	MSW-PASO SSM30
Matningsspänning [V~] /Frekvens [Hz]	230/50
Märkeffekt [W]	320
Skyddsklass	1
Mått [bredd x djup x höjd;mm]	900 x 580 x 800
Vikt [kg]	84,2
Bänkskivans mått [mm]	895 x 575
Tejpbredd som stöds [mm]	9-13
Tejptjocklek som stöds {mm]	0.5-1
Bandspänningskraft [N]	30-450
Tätningstemperatur	Justerbar i 9 steg (upp till 45°C)
