INSTRUKCJA OBSŁUGI PASO SSM30 MSW

Niniejsza instrukcja obsługi została przetłumaczona dla wygody użytkownika przy użyciu tłumaczenia maszynowego. Podjęto rozządne wysiłki, aby zapewnić dokładnie tłumaczenie; jednak żadne automatyczne tłumaczenie nie jest doskonałe, ani nie ma na celu zastąpienia ludzkich tłumaczy. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. Jeśli pojawią się jakiekolwiek pytania związane z dokładnością informacji zawartych w instrukcji obsługi, należy zapoznać się z angielską wersją tych treści, która jest wersją oficjalną.

Dane techniczne

Opisparametru	Wartośćparametru
Nazwa produktu	Półautomatyczna maszyna do spinania taśmą
Model	MSW-PASO SSM30
Napięcie zasilania [V~] /Częstotliwość [Hz]	230/50
Moc znamionowa [W]	320
Klasa ochronności	1
Wymiary [Szerokość xGłębokość x Wysokość; mm]	900 x 580 x 800
Ciężar [kg]	84,2
Wymiary blatu roboczego[mm]	895 x 575
Obsługiwana szerokość taśmy[mm]	9-13
Obsługiwana grubość taśmy{mm]	0,5-1
Siłą napięcia taśmy [N]	30-450
Temperatura zgrzewania	Regulowana w 9 stopniach (do 45°C)

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

CE	Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.
	Przed użyciem należy zapoznać się z instrukcją.
	Produkt podlegający recyklingowi.
	UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! opisująca daną sytuację (ogólny znak ostrzegawczy).
	Stosować osłonę.
	UWAGA! Ostrzeżenie przed porażeniem prądem elektrycznym!
	UWAGA! Wirujące elementy!
	UWAGA! Niebezpieczeństwo zgniecenia dłoni!
	Nie dotykać!
	Uwaga! Gorąca powierzchnia może spowodować oparzenia!
	Do użytku tylko wewnątrz pomieszczeń.

UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu.

2. Bezpieczeństwo użytkowania

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do: Półautomatyczna maszyna do spinania taśmą

2.1. Bezpieczeństwo elektryczne

a) Wtyczka urządzenia musi pasować do gniazda. Nie modyfikować wtyczki w jakikolwiek sposób. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Nie wolno dotykać urządzenia mokrymi lub wilgotnymi rękoma.
c) Nie należy używać przewodu w sposób niewłaściwy. Nigdy nie używać go do przenoszenia urządzenia lub do wyciągania wtyczki z gniazda. Trzymać przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części. Uszkodzone lub popłatane przewody zwiększają ryzyko porażenia prądem.
d) Zabrania się używania urządzenia, jeśli przewód zasilający jest uszkodzony lub nosi wyraźne oznaki zużycia. Uszkodzony przewód zasilający powinien być wymieniony przez wykwalifikowanego elektryka lub serwis producenta.

e) Aby uniknąć porażenia prądem elektrycznym, nie należy zanurzać kabla, wtyczki ani samego urządzenia w wodzie lub innym płynie. Nie wolno używać urządzenia na mokrych powierzchniach.
f) UWAGA – ZAGROŻENIE ŻYCIA! Podczas czyszczenia lub użytkowania urządzenia nigdy nie wolno zanurzać go w wodzie lub innych cieczach.
g) Nie należy używać urządzenia w pomieszczeniach o bardzo dużej wilgotności / w bezpośrednim pobliżu zbiorników z wodą!
h) Nie wolno dopuszczać do zamoczenia urządzenia. Ryzyko porażenia prądem!
i) Przed pierwszym użyciem prosimy sprawdzić, czy rodzaj prądu i napięcie sieciowe odpowiadają danym wskazanym na tabliczce znamionowej.

2.2. Bezpieczeństwo w miejscu pracy

a) Utrzymywać porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub złe oświetlenie może prowadzić do wypadków. Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania urządzenia.
b) Nie używać urządzenia w strefie zagrożenia wybuchem, na przykład w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenie wytwarza iskry, mogące zapalić pył lub opary.
c) W razie stwierdzenia uszkodzenia lub nieprawidłowości w pracy urządzenia należy je bezzwłocznie wyłączyć i zgłosić to do osoby uprawnionej.
d) W razie wątpliwości, czy urządzenie działa poprawnie, należy skontaktować się z serwisem producenta.
e) Naprawy urządzenia może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!
f) W przypadku zaprószenia ognia lub pożaru, do gaszenia urządzenia pod napięciem należy używać wyłącznie gaśnic proszkowych lub śniegowych (CO2).
g) Na stanowisku pracy nie mogą przebywać dzieci ani osoby nieupoważnione. Nieuwaga może spowodować utratę kontroli nad urządzeniem.
h) Należy regularnie sprawdzać stan naklejek z informacjami dotyczącymi bezpieczeństwa. W przypadku gdy naklejki są nieczytelne, należy je wymienić.
i) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.
j) Elementy opakowania oraz drobne elementy montażowe należy przechowywać w miejscu niedostępnym dla dzieci.
k) Urządzenie trzymać z dala od dzieci i zwierząt.
I) W trakcie użytkowania tego urządzenia wraz z innymi urządzeniami należy zastosować się również do pozostałych instrukcji użytkowania.

Pamiętać! należy chronić dzieci i inne osoby postronne podczas pracy urządzeniem.

2.3. Bezpieczeństwo osobiste

a) Utrzymywać porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub złe oświetlenie może prowadzić do wypadków. Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania urządzenia.
b) Nie używać urządzenia w strefie zagrożenia wybuchem, na przykład w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenie wytwarza iskry, mogące zapalić pył lub opary.
c) Maszyna nie jest przeznaczona do tego, by była użytkowana przez osoby (w tym dzieci) o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługiwać maszynę.
d) Należy być uważnym i kierować się zdrowym rozsądkiem podczas pracy z urządzeniem. Chwila nieuwagi podczas pracy może doprowadzić do poważnych obrażeń ciała.
e) Aby zapobiegać przypadkowemu uruchomieniu, upewnij się, że przełącznik jest w pozycji wyłączonej przed podłączeniem do źródła zasilania.
f) Nie należy przeceniać swoich możliwości. Utrzymywać balans i równowagę ciała przez cały czas pracy. Umożliwia to lepszą kontrolę nad urządzeniem w nieoczekiwanych sytuacjach.
g) Nie należy nosić luźnej odzieży ani biżuterii. Włosy, odzież i rękawice utrzymywać z dala od części ruchomych. Luźna odzież, biżuteria lub długie włosy mogą zostać chwycone przez ruchome części.
h) Należy usunąć wszelkie narzędzia regulujące lub klucze przed włączeniem urządzenia. Narzędzie lub klucz pozostawiony w obracającej się części urządzenia może spowodować obrażenia ciała.
i) Urządzenie nie jest zabawką. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.
j) Nie wkładać rąk, przedmiotów do wnętrza pracującego urządzenia!
k) Urządzenie trzymać z dala od dzieci i zwierząt.
I) W trakcie użytkowania tego urządzenia wraz z innymi urządzeniami należy zastosować się również do pozostałych instrukcji użytkowania.

2.4. Bezpieczne stosowanie urządzenia

a) Nie należy używać urządzenia, jeśli przełącznik „ON/OFF” nie działa sprawnie (nie załącza i nie wyłącza się). Urządzenia, które nie mogą być kontrolowane za pomocą przełącznika są niebezpieczne, nie mogą pracować i muszą zostać naprawione.
b) Przed przystąpieniem do regulacji, czyszczenia i konserwacji urządzenie należy odłączyć od zasilania. Taki środek zapobiegawczy zmniejsza ryzyko przypadkowego uruchomienia.
c) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nieznających urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników.
d) Utrzymywać urządzenie w dobrym stanie technicznym. Sprawdzać przed każdą pracą, czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (pęknięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddać urządzenie do naprawy przed użyciem.
e) Urządzenie należy chronić przed dziećmi.
f) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania.
g) Aby zapewnić zaprojektowaną integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie ośłon lub odkręcać śrub.
h) Należy unikać sytuacji, gdy urządzenie podczas pracy zatrzymuje się pod wpływem dużego obciążenia. Może spowodować to przegrzanie się elementów napędowych i w konsekwencji uszkodzenie urządzenia.
i) Nie wolno dotykać części lub akcesoriów ruchomych, chyba że urządzenie zostało odłączone od zasilania.
j) Zabrania się przesuwania, przestawiania i obracania urządzenia będącego w trakcie pracy.
k) Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.
I) Nie należy przekraczać zalecanego ciśnienia zasilania, ponieważ może to uszkodzić urządzenie.
m) Urządzenie nie jest zabawką. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.
n) Nie wolno uruchamiać pustego urządzenia.
o) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany jego parametrów lub budowy.
p) Trzymać urządzenia z dala od źródeł ognia i ciepła.
q) Nie należy przeciązać urządzenia.
r) Nie wolno zasłaniać otworów wentylacyjnych urządzenia!

s) UWAGA! Podczas pracy niektóre elementy urządzenia nagrzewają się do wysokich temperatur – istnieje ryzyko poparzenia!
t) Unikać obróbki przedmiotów zanieczyszczonych i mokrych, które mogłyby zanieczyścić lub uszkodzić maszynę.

UWAGA! Pomimo iż urządzenie zostało zaprojektowane tak aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

3. Zasady użytkowania

Produkt służy do pomocy w zabezpieczaniu paczek i przedmiotów do transportu itp. celów, dzięki owijaniu i spinaniu ich specjalną taśmą..

Produkt jest przeznaczony do użytku komercyjnego.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

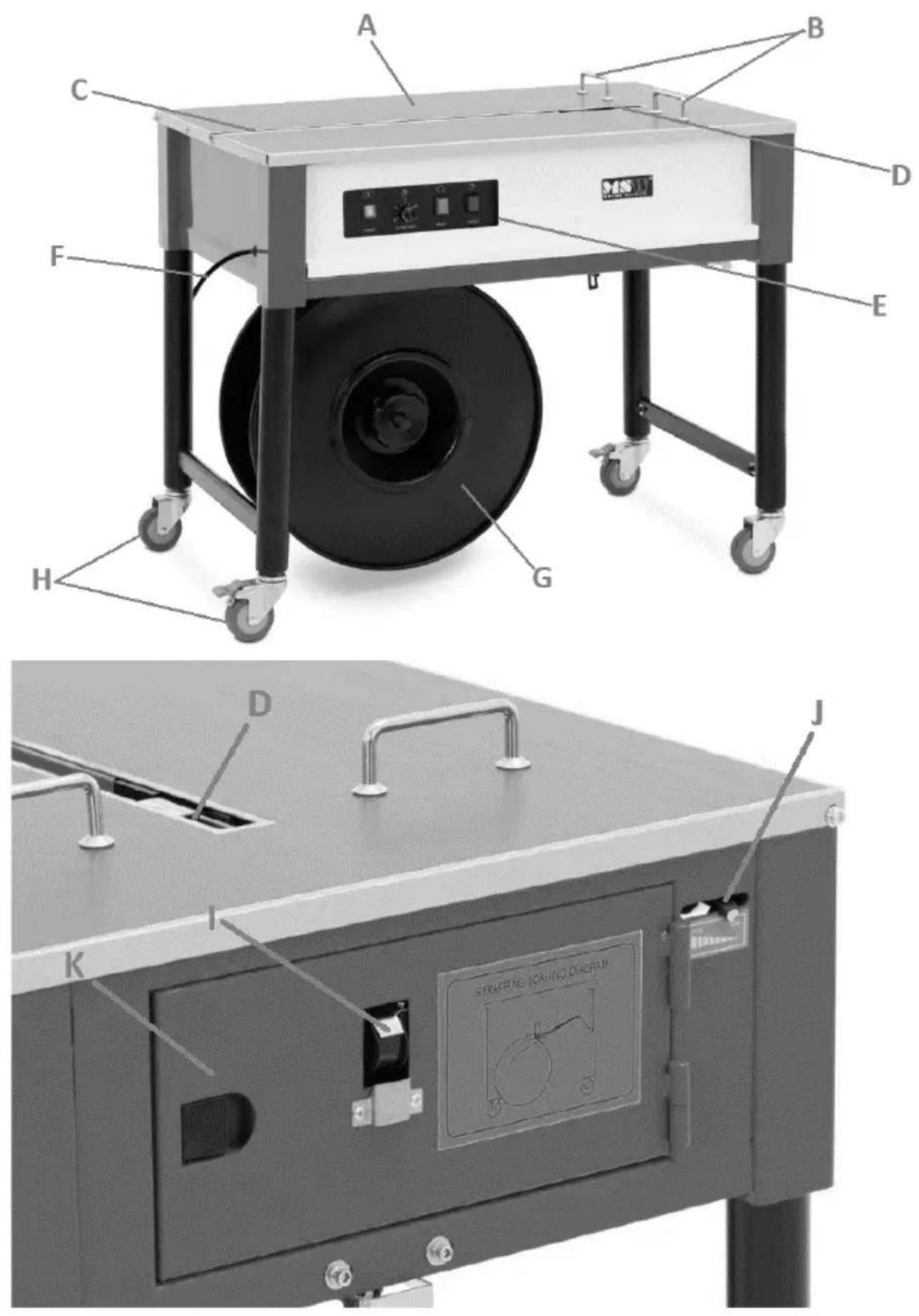

3.1. Opis urządzenia

L 4 5 6 3 7 2 8 1 9 M HEATER

A. Blat roboczy
B. Stopery
C. Szczelina wysuwu taśmy
D. Szczelina zahaczania i zgrzewania taśmy
E. Panel sterowania
F. Kabel zasilający
G. Bęben na szpulę z taśmą

H. Koła transportowe (2x z hamulcem i 2x bez hamulca)

I. Otwór rewizyjny przebiegu taśmy

J. Wskaźnik napięcia taśmy

K. Klapka rewizyjna do mechanizmu zaciągania taśmy

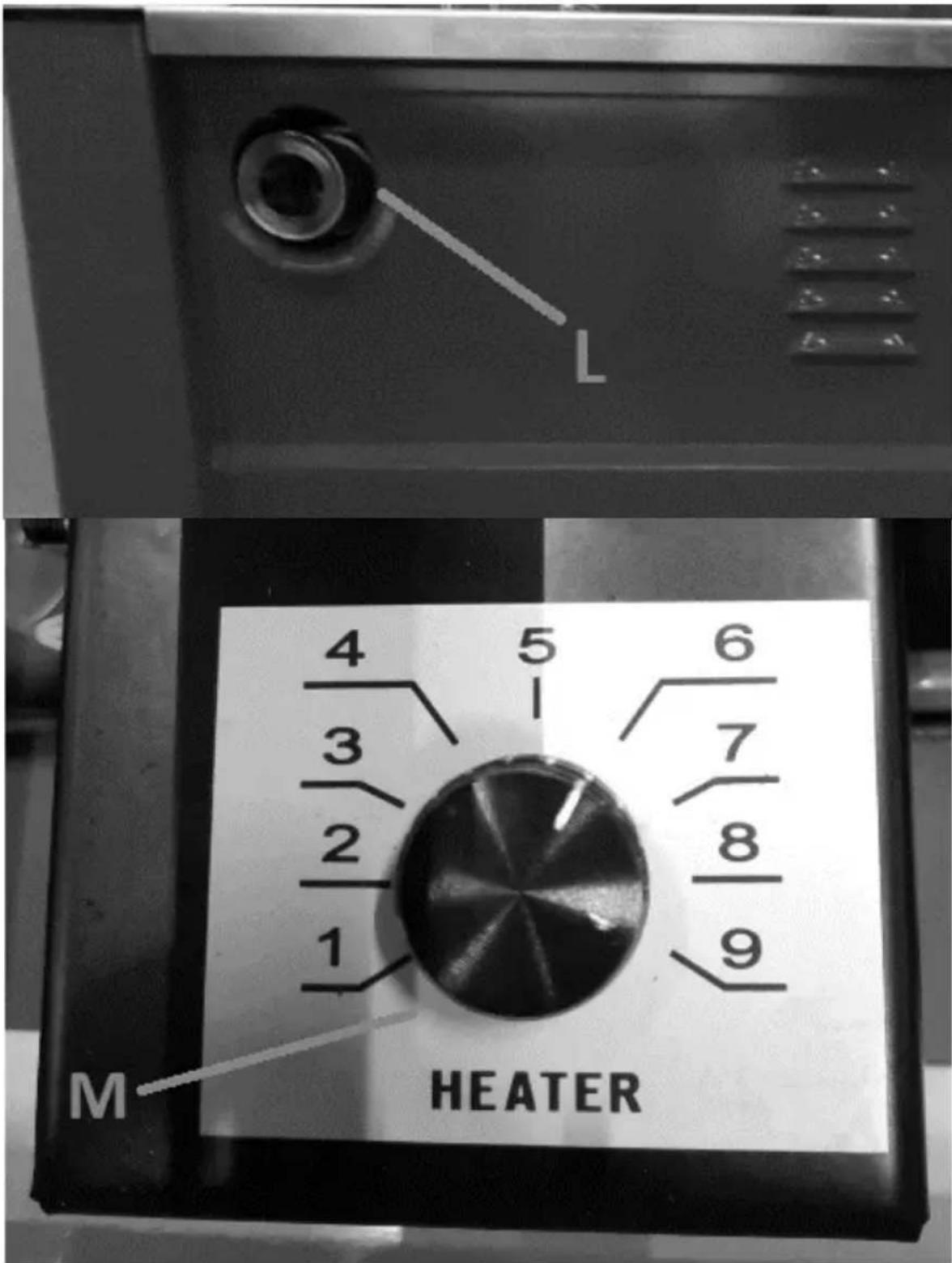

L. Pokretło regulacji napiecia taśmy

M. Pokretło regulacji temperatury zgrzewania (wewnatrz urządzenia)

3.2. Przygotowanie do pracy

UMIEJSCOWIENIE URZĄDZENIA

Temperatura otoczenia nie może przekraczać zakresu 5-30°C a wilgotność względna nie powinna przekraczać 85%. Urządzenie należy ustawić w sposób zapewniający dobrą cyrkulację powietrza. Należy utrzymać wolną przestrzeń do swobodnej pracy użytkownika od każdej ściany urządzenia min. 1 m. Urządzenie należy trzymać z dala od wszelkich gorących powierzchni. Urządzenie należy zawsze użytkować na równej, stabilnej, czystej, ognioodpornej i suchej powierzchni i poza zasięgiem dzieci oraz osób o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych. Urządzenie należy umiejscowić w taki sposób, by w dowolnej chwili można się było dostać do wtyczki sieciowej. Należy pamiętać o tym, by zasilanie urządzenia energią odpowiadało danym podanym na tabliczce znamionowej!

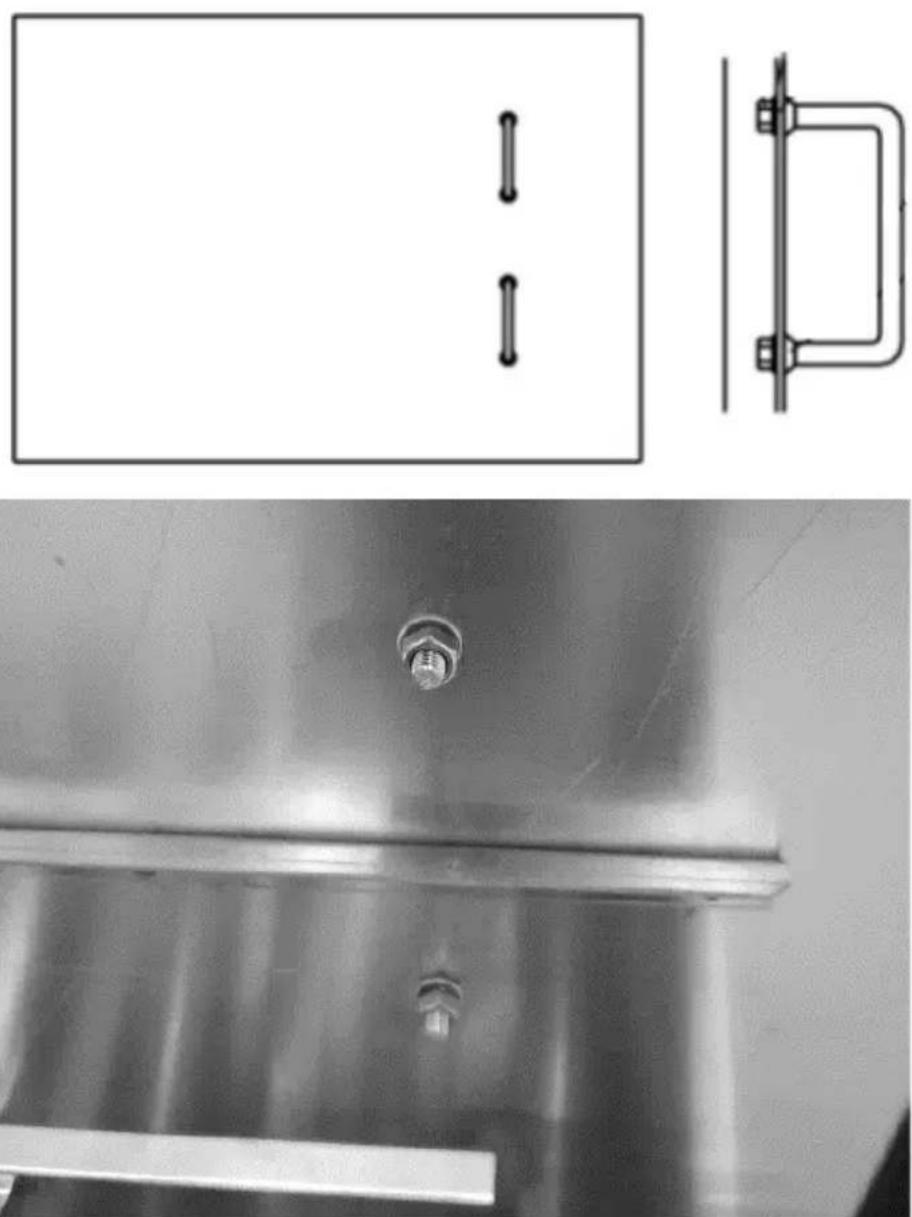

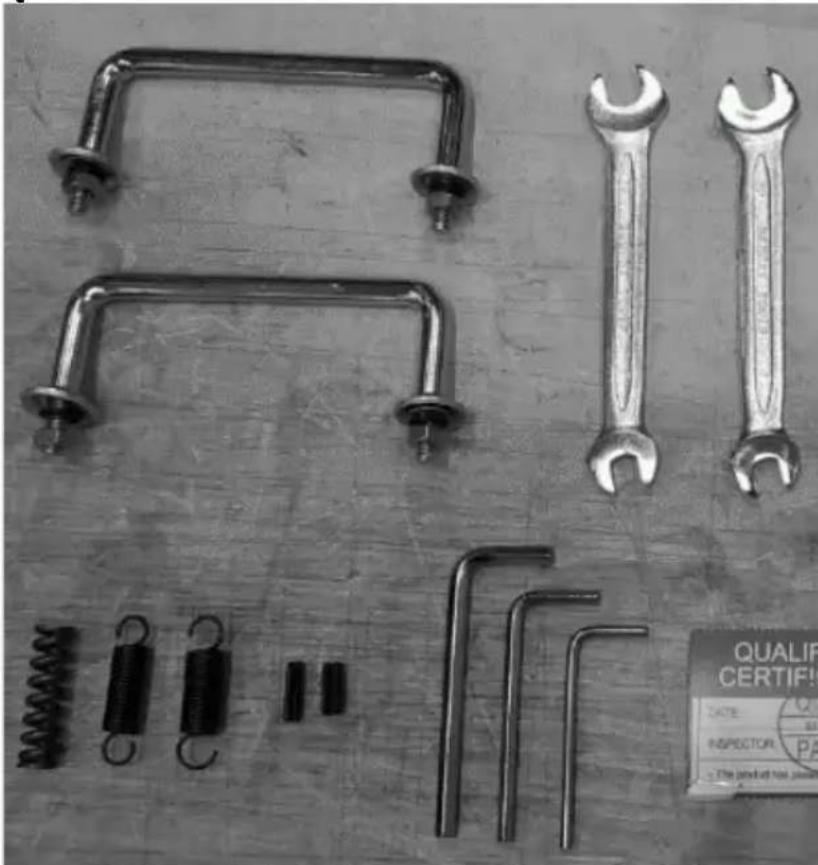

MONTAŻ URZĄDZENIA

Urządzenie dostarczane jest niemalże gotowe do pracy, a jedynego montażu wymagają obydwa stopery, które należy przykręcić do blatu roboczego wykorzystując do tego dołączone narzędzia. W tym celu należy unieść blat roboczy do góry i przymocować je nakrętkami od spodu blatu:

3.3. Praca z urządzeniem

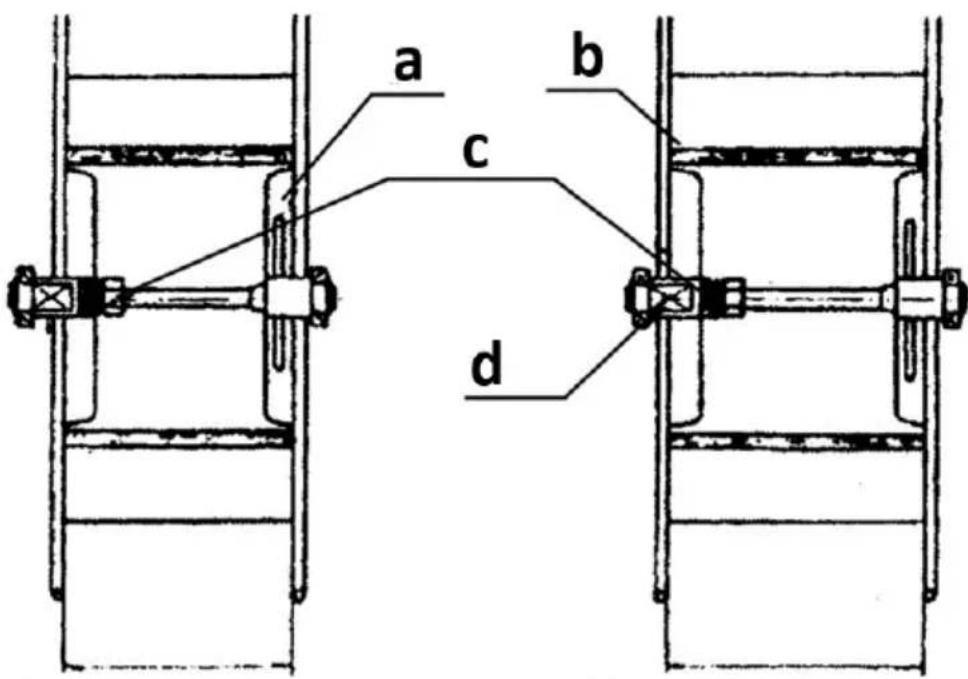

3.3.1 Montaż szpuli z taśmą

Szpulę z taśmą zamocować na bębnie i dokręcić zgodnie z poniższym obrazkiem (pokazane dla wąskiej i szerokiej taśmy) i dokręcić zwoje uchwytem (a). Aby zapobiec zsunięciu się taśmy ze szpuli nie należy domontować jej opakowania ochronnego (folii, papieru itp.) do momentu załadowaniu taśmy w mechanizm podajnika.

a b c d

a) Uchwyt
b) Bęben
c) Tuleja z dyskiem
d) Oś bębna

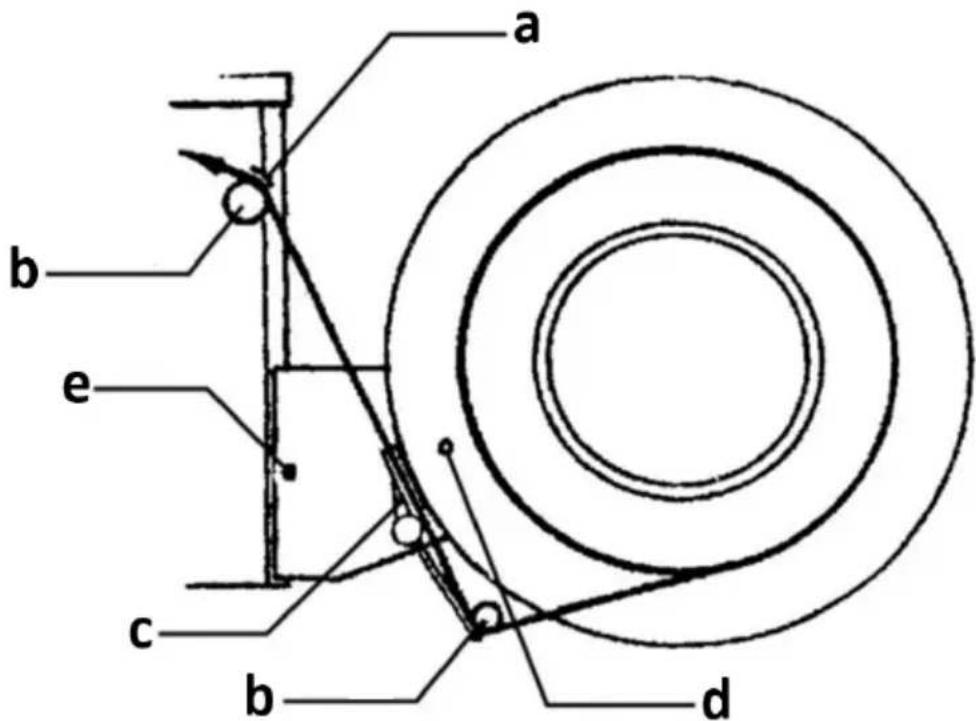

3.3.2 Poprowadzenie taśmy

a b e c b d

a) Prowadnica taśmy
b) Rolka prowadząca taśmę
c) Dźwignie hamulca
d) Śruba ograniczająca

e) Śruba mocująca

Wpierw odkręcić górną śrubę ograniczająca wspornik bębna/szpuli z taśmą (d), następnie wyprostować dźwignię hamulca (c) i ponownie zamocować śrubę ograniczającą. Przełożyć początek taśmy przez dolną rolkę prowadzącą (b), a następnie górną (b), aż jej początek wyjedzie ze stołu maszyny w prowadnicy.

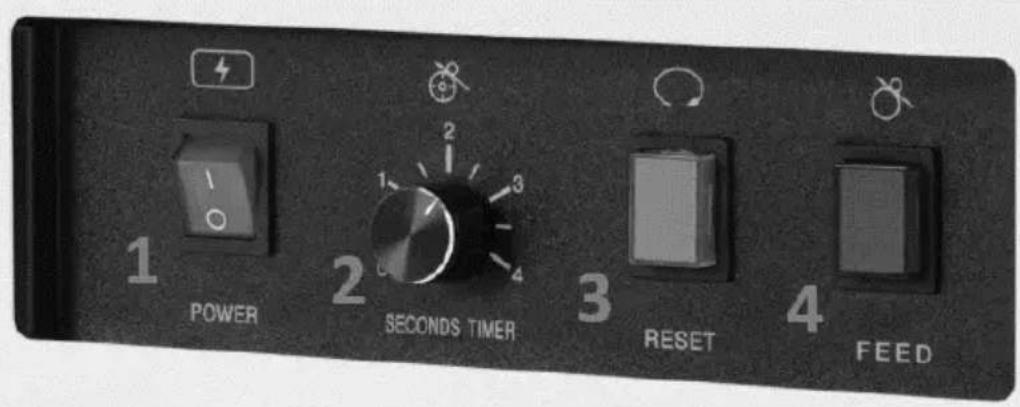

3.3.3 Obstuga maszyny

1 POWER 2 SECONDS TIMER 3 RESET 4 FEED

1. Przełącznik zasilania (ON/OFF)
2. Pokrętło regulacji długości automatycznego wysuwu taśmy
3. Przycisk cofania wysuniętej taśmy
4. Przycisk ręcznego wysuwania taśmy

a) Umieścić paczkę na blacie roboczym dosuwając jej bok (który ma zostać owinięty taśmą) do stoperów.
b) Wziąć wysuniętą taśmę i owinąć nią przeciwległe boik paczki tak by przylegała do niego możliwe najbliżej, a początek taśmy wsunąć w otwór mechanizmu znajdujący się w szczelinie po drugiej stronie paczki.
c) Kiedy mechanizm wyczuje taśmę, automatycznie ją złapie i owinie paczkę zgrzewając oraz docinając taśmę wokół danego boku

UWAGA: zachować szczególną ostrożność podczas automatycznego owijania – nie trzymać rak ani dłoni pod taśmą, bo mogą zostać chwycone i przytrzaśnięte!

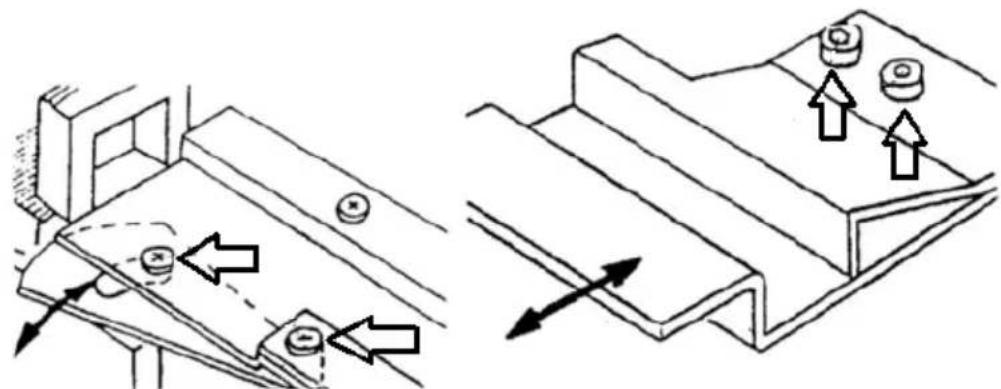

3.3.4 Regulacja szczeliny podajnika do taśmy

Gdy szerokość taśmy jest niejednolita lub jest wymiar jest inny w stosunku do tej z jakiej niedawno korzystano, należy wyregulować szczelinę po której się porusza. W tym celu należy odkręcić odpowiednie śruby i ręcznie wyregulować szczelinę odpowiednio ustawiając jej element, następnie z powrotem dokręcić ówcześnie poluzowane śruby. Przyjmuje się zasadę, by odpowiednia szczelina była o 0,5-1 mm szersza niż grubość oraz szerokość taśmy.

3.3.5 Regulacja temperatury zgrzewania

Temperatura zgrzewania ma istotny wpływ na jakość połączenia taśmy. Z reguły owa temperatura ustawiona jest 4-5 pozycji pokrętła wewnątrz maszyny i nie wymaga korekty. Jeśli jednak na powierzchni zgrzewarki są białe ślady, to temperatura zgrzewu jest za wysoka. Natomiast jeśli powierzchnia zgrzewarki jest wilgotna, to ustawiona temperatura jest za niska. W razie potrzeby odpowiednio ją dostosować.

HOT DO NOT TOUCH DANGER

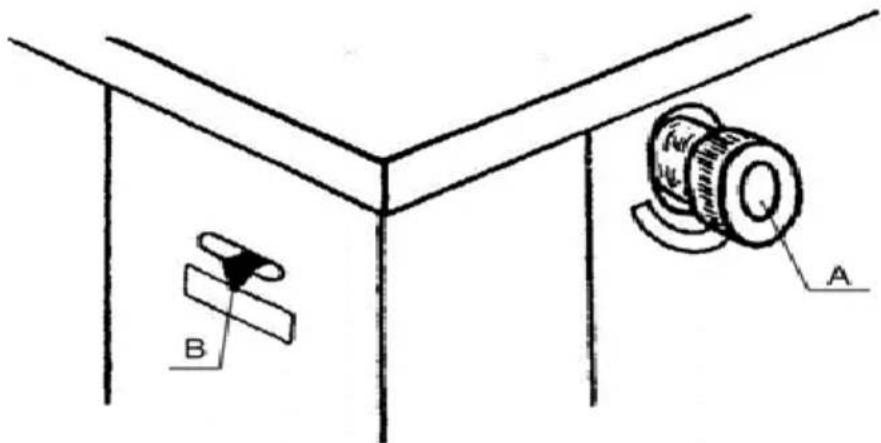

3.3.6 Regulacja naprężenia taśmy

Jeśli siłą z jaką naprężana jest taśma wokół przedmiotu jest zbyt mała lub mocna, można ją wyregulować dzięki pokrętle (A) znajdującym się na jednym z boków maszyny. Kręcąc zgodnie ze wskazówkami zegara zwiększamy naprężenie, a w kierunku przeciwnym zmniejszamy. Wskaźnik naprężenia (a) znajduje się na przyległym boku maszyny:

Każdorazowa regulacja naprężenia nie jest konieczna, a sama taśma nie może być naprężona za mocno.

3.4. Czyszczenie i konserwacja

a) Przed każdym czyszczeniem, regulacją, wymianą osprzętu, a także jeżeli urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową i całkowicie ochłodzić urządzenie.

- Odczekać, aż wirujące elementy zatrzymaja się.

b) Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancii żracych.

c) Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć, zanim urządzenie zostanie ponownie użyte.

d) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocia i bezpośrednim promieniowaniem słonecznym.

e) Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.

f) Należy pamiętać, aby przez otwory wentylacyjne znajdujące się w obudowie nie dostała się woda.

g) Otwory wentylacyjne należy czyścić pędzelkiem i spreżonym powietrzem.

h) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.

i) Do czyszczenia należy używać miękkiej, wilgotnej ściereczki.

j) Do czyszczenia nie wolno używać ostrych i/lub metalowych przedmiotów (np. drucianej szczotki lub metalowej łopatki) ponieważ mogą one uszkodzić powierzchnię materiału, z którego wykonane jest urządzenie.

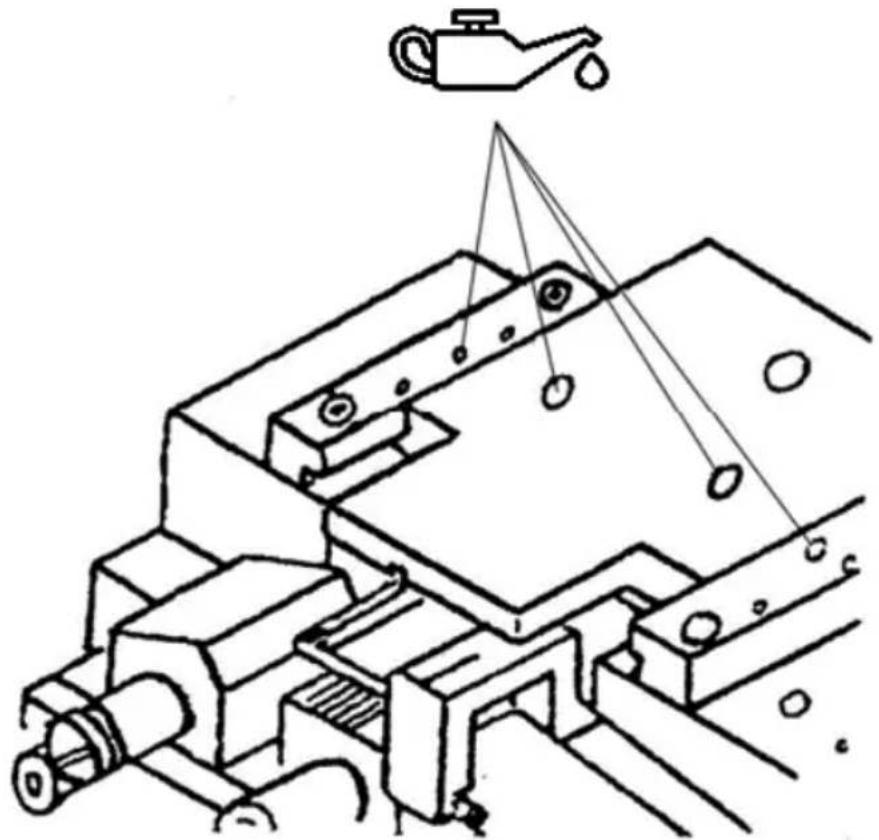

k) Regularnie oliwić punkty mechanizmu wskazane na poniższym obrazku:

Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, instrukcji obsługi lub opakowaniu. Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu lokalna administracja.
