BEDIENUNGSANLEITUNG PASO SSM30 MSW

Beschreibung des Parameters	Parameterwert
Produktname	Umreifungsmaschine
Modell	MSW-PASO SSM30
Versorgungsspannung [V~] / Frequenz [Hz]	230/50
Nennleistung [W]	320
Schutzklasse	1
Abmessungen (Breite x Tiefe x Höhe) [mm]	900 x 580 x 800
Gewicht [kg]	84,2
Abmessung des Arbeitstisches [mm]	895 x 575
Unterstützte Bandbreite [mm]	9-13
Unterstützte Bandstärke {mm}	0.5-1
Zugkraft des Bandes [N]	30-450
Temperatur der Versiegelung	Einstellbar in 9 Stufen (bis zu 45 °C)

1. Allgemeine Beschreibung

Das Handbuch soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG UND VERSTEHEN SIE DIESE GEBRAUCHSANWEISUNG VOR DER INBETRIEBNAHME.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen zur Verbesserung der Qualität vorzunehmen. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wird die Anlage so konzipiert und gebaut, dass die Risiken durch Lärmemissionen auf ein Minimum reduziert werden.

Symbolerklärung

CE	Das Produkt entspricht den Anforderungen der einschlägigen Sicherheitsnormen.
	Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.
	Recycelbares Produkt.
	VORSICHT! oder WARNUNG! oder HINWEIS! zur Beschreibung einer bestimmten Situation (allgemeines Warnzeichen).
	Abdeckung muss verwendet werden.
	ACHTUNG! Warnung vor Stromschlag!
	ACHTUNG! Warnung vor beweglichen Elementen!
	ACHTUNG! Gefahr von Quetschverletzungen der Hand!
	Nicht anfassen!
	Achtung! Heiße Oberfläche kann Verbrennungen verursachen!
	Nur für internen Gebrauch.

ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

2. Anwendungssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Warnhinweise und Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen oder zum Tod führen.

Der Begriff "Gerät" oder "Produkt" in den Warnhinweisen und in der Beschreibung der Gebrauchsanweisung bezieht sich auf:

Umreifungsmaschine

2.1. Elektrische Sicherheit

a) Der Netzstecker des Geräts muss für die benutzte Netzsteckdose ausgelegt sein. Nehmen Sie am Stecker keinerlei Modifikationen vor. Originalstecker und passende Steckdosen vermindern das Risiko eines Stromschlags.
b) Berühren Sie das Gerät niemals mit nassen oder feuchten Händen.
c) Das Netzkabel darf nicht zweckentfremdet verwendet werden. Benutzen Sie das Kabel nicht, um das Gerät zu transportieren oder den Stecker herauszuziehen. Halten Sie das Kabel von Wärmequellen, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.
d) Es ist verboten, das Gerät zu verwenden, wenn das Netzkabel beschädigt ist oder offensichtliche Gebrauchsspuren aufweist. Ein beschädigtes Netzkabel sollte von einem qualifizierten Elektriker oder vom Kundendienst des Herstellers ersetzt werden.
e) Um einen Stromschlag zu vermeiden, tauchen Sie das Kabel, den Stecker oder das Gerät nicht in Wasser oder andere Flüssigkeiten. Verwenden Sie das Gerät nicht auf nassen Oberflächen.
f) VORSICHT – LEBENSGEFAHR! Tauchen Sie das Gerät beim Reinigen oder Verwenden niemals in Wasser oder andere Flüssigkeiten.
g) Verwenden Sie das Gerät nicht in Räumen mit sehr hoher Luftfeuchtigkeit / in unmittelbarer Nähe von Wasserbehältern!

h) Lassen Sie das Gerät nicht nass werden. Warnung vor Stromschlag!
i) Vor der ersten Inbetriebnahme muss überprüft werden, ob Stromart und Netzspannung mit den Angaben auf dem Typenschild übereinstimmen.

2.2. Sicherheit am Arbeitsplatz

a) Halten Sie den Arbeitsbereich aufgeräumt und gut beleuchtet. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Seien Sie vorausschauend, achten Sie darauf, was Sie tun, und nutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Gerät benutzen.
b) Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen, z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub. Das Gerät erzeugt Funken, die Staub oder Dämpfe entzünden können.
c) Wenn Sie Schäden oder Unregelmäßigkeiten beim Betrieb des Produkts feststellen, schalten Sie es sofort aus und melden Sie dies einer autorisierten Person.
d) Bei Zweifeln an der Funktionstüchtigkeit des Geräts wenden Sie sich bitte an den Kundendienst des Herstellers.
e) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Keine Reparaturen in Eigenregie durchführen!
f) Im Falle eines Brandes oder einer Brandentzündung dürfen nur Pulver- oder Schaumlöscher (CO2) verwendet werden, um die unter Spannung stehenden Geräte zu löschen.
g) Kindern oder unbefugten Personen ist der Aufenthalt im Arbeitsbereich untersagt. Unachtsamkeit kann zum Verlust der Kontrolle über das Gerät führen.
h) Überprüfen Sie regelmäßig den Zustand der Sicherheitshinweisaufkleber. Wenn die Aufkleber unleserlich sind, müssen sie ersetzt werden.
i) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Wenn das Gerät an Dritte weitergegeben werden soll, muss auch die Gebrauchsanweisung mit übergeben werden.
j) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der Reichweite von Kindern auf.
k) Halten Sie das Gerät von Kindern und Tieren fern.
I) Beachten Sie bei Verwendung dieses Geräts mit anderen Geräten auch die einschlägigen Gebrauchsanweisungen.

Immer beachten! Achten Sie bei der Bedienung des Geräts auf die Sicherheit von Kindern und anderen Unbeteiligten.

2.3. Eigenschutz

a) Den Arbeitsbereich aufgeräumt und gut beleuchtet halten. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Seien Sie vorausschauend, achten Sie darauf, was Sie tun, und nutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Gerät benutzen.
b) Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen, z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub. Das Gerät erzeugt Funken, die Staub oder Dämpfe entzünden können.
c) Die Maschine darf nicht von Personen (einschließlich Kindern) mit eingeschränkten geistigen, sensorischen oder intellektuellen Funktionen oder von Personen mit mangelnder Erfahrung und/oder mangelnden Kenntnissen benutzt werden, es sei denn, sie werden beaufsichtigt oder sind von einer für ihre Sicherheit verantwortlichen Person in die Bedienung der Maschine eingewiesen worden.
d) Seien Sie bitte aufmerksam und benutzen Sie Ihren gesunden Menschenverstand, wenn Sie dieses Gerät bedienen. Eine kurze Unachtsamkeit bei der Arbeit kann zu schweren Verletzungen führen.
e) Um ein versehentliches Einschalten des Gerätes zu vermeiden, achten Sie darauf, dass sich der Betriebsschalter in der Position „Aus“ befindet, bevor Sie den Netzstecker an die Stromquelle anschalten
f) Überschätzen Sie Ihre Fähigkeiten nicht. Achten Sie darauf, bei der Arbeit stets das Gleichgewicht und die Stabilität zu halten. Dies ermöglicht eine bessere Kontrolle des Geräts in unerwarteten Situationen.
g) Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von den beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden.
h) Jegliches Werkzeug und Schlüssel zur Einstellung des Geräts müssen vor den Einschalten entfernt werden. Ein Werkzeug oder Schlüssel, die in dem rotierenden Teil des Geräts zurückbleiben, können zu körperlichen Verletzungen führen.
i) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.
j) Halten Sie weder Ihre Hände noch andere Gegenstände in das Innere des Laufgeräts!
k) Halten Sie das Gerät von Kindern und Tieren fern.
I) Beachten Sie bei Verwendung dieses Geräts mit anderen Geräten auch die einschlägigen Gebrauchsanweisungen.

2.4. Sichere Verwendung des Geräts

a) Verwenden Sie das Gerät nicht, wenn der "ON / OFF"-Schalter nicht richtig funktioniert (schaltet das Gerät nicht ein und aus). Geräte, die nicht über einen Schalter gesteuert werden können, sind unsicher, dürfen nicht betrieben werden und müssen repariert werden.
b) Trennen Sie das Gerät von der Stromversorgung, bevor Sie es einstellen, reinigen oder warten. Eine solche Vorbeugungsmaßnahme verringert das Risiko eines versehentlichen Einschaltens.
c) Bewahren Sie das unbenutzte Produkt außerhalb der Reichweite von Kindern und Personen auf, die mit dem Gerät oder dieser Anleitung nicht vertraut sind. Die Geräte sind in den Händen unerfahrener Benutzer gefährlich.
d) Halten Sie das Gerät in einem guten technischen Zustand. Prüfen Sie vor jedem Einsatz, ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Bauteilen und Komponenten oder andere Zustände, die den sicheren Betrieb des Geräts beeinträchtigen können). Wenn das Gerät beschädigt ist, geben Sie es vor der Verwendung zur Reparatur.
e) Halten Sie das Gerät von Kindern fern.
f) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies gewährleistet eine sichere Verwendung.
g) Um die Funktionstüchtigkeit des Geräts zu gewährleisten, dürfen die werksseitig installierten Abdeckungen nicht entfernt und die Schrauben nicht gelöst werden.
h) Vermeiden Sie Situationen, in denen das Gerät nicht mehr funktioniert, weil es eine schwere Last zu tragen hat. Dies kann zu einer Überhitzung der Antriebskomponenten und damit zur Beschädigung des Geräts führen.
i) Berühren Sie keine beweglichen Teile oder Zubehörteile, es sei denn, das Gerät ist vom Stromnetz getrennt.
j) Bewegen, verschieben oder drehen Sie das Gerät während des Betriebs nicht.
k) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung von Schmutz zu verhindern.
1) Der empfohlene Versorgungsdruck darf nicht überschritten werden, da hierdurch Beschädigungen des Geräts verursacht werden können.
m) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Die Reinigung und Wartung darf ohne Aufsicht von Erwachsenen nicht von Kindern durchgeführt werden.
n) Es ist verboten das leere Gerät zu starten.
o) Es ist untersagt die Konstruktion des Geräts zu verändern, um die Parameter oder Bauweise des Geräts zu modifizieren.
p) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.
q) Stellen Sie sicher, dass das Rad fest sitzt.

r) Die Lüftungsöffnungen des Geräts dürfen nicht blockiert werden!
s) ACHTUNG! Einige Teile des Geräts werden während des Betriebs sehr heiß - es besteht Verbrennungsgefahr!
t) Vermeiden Sie den Umgang mit schmutzigen und nassen Gegenständen, die das Gerät verschmutzen oder beschädigen könnten.

ACHTUNG! Obwohl das Produkt so konstruiert wurde, dass es sicher ist und über angemessene Sicherheitsvorkehrungen verfügt, besteht trotz der zusätzlichen Sicherheitsvorkehrungen für den Benutzer eingeringes Unfall- oder Verletzungsrisiko bei der Handhabung des Produkts. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu lassen.

3. Anweisungen für den Gebrauch

Das Produkt hilft bei der Sicherung von Paketen und Gegenständen für den Transport und andere Zwecke, indem es diese mit einem speziellen Band umwickelt und bindet.

Das Produkt ist für die gewerbliche Nutzung bestimmt.

Für allerlei Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Anwender.

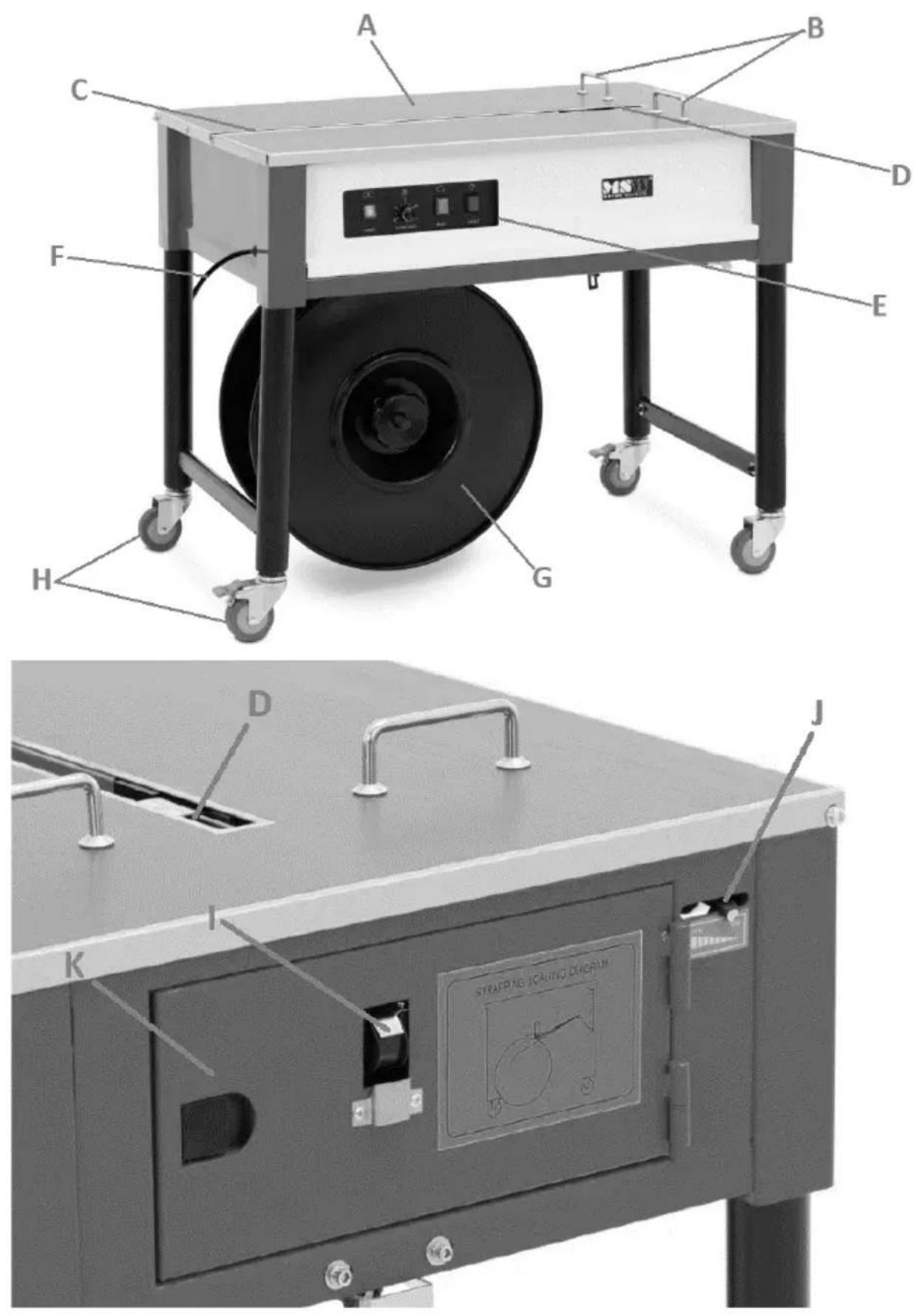

3.1. Produktübersicht

L 4 5 6 3 7 2 8 1 9 M HEATER

A. Arbeitstisch
B. Stopper
C. Bandauswurfschlitz
D. Einhak- und Verschließschlitz
E. Steuerfeld
F. Netzkabel
G. Bandspulentrommel

H. Transporträder (2x mit Bremse und 2x ohne Bremse)

I. Bandverlaufskontrollöffnung

J. Bandspannungsanzeige

K. Inspektionsklappe für den Bandspannmechanismus

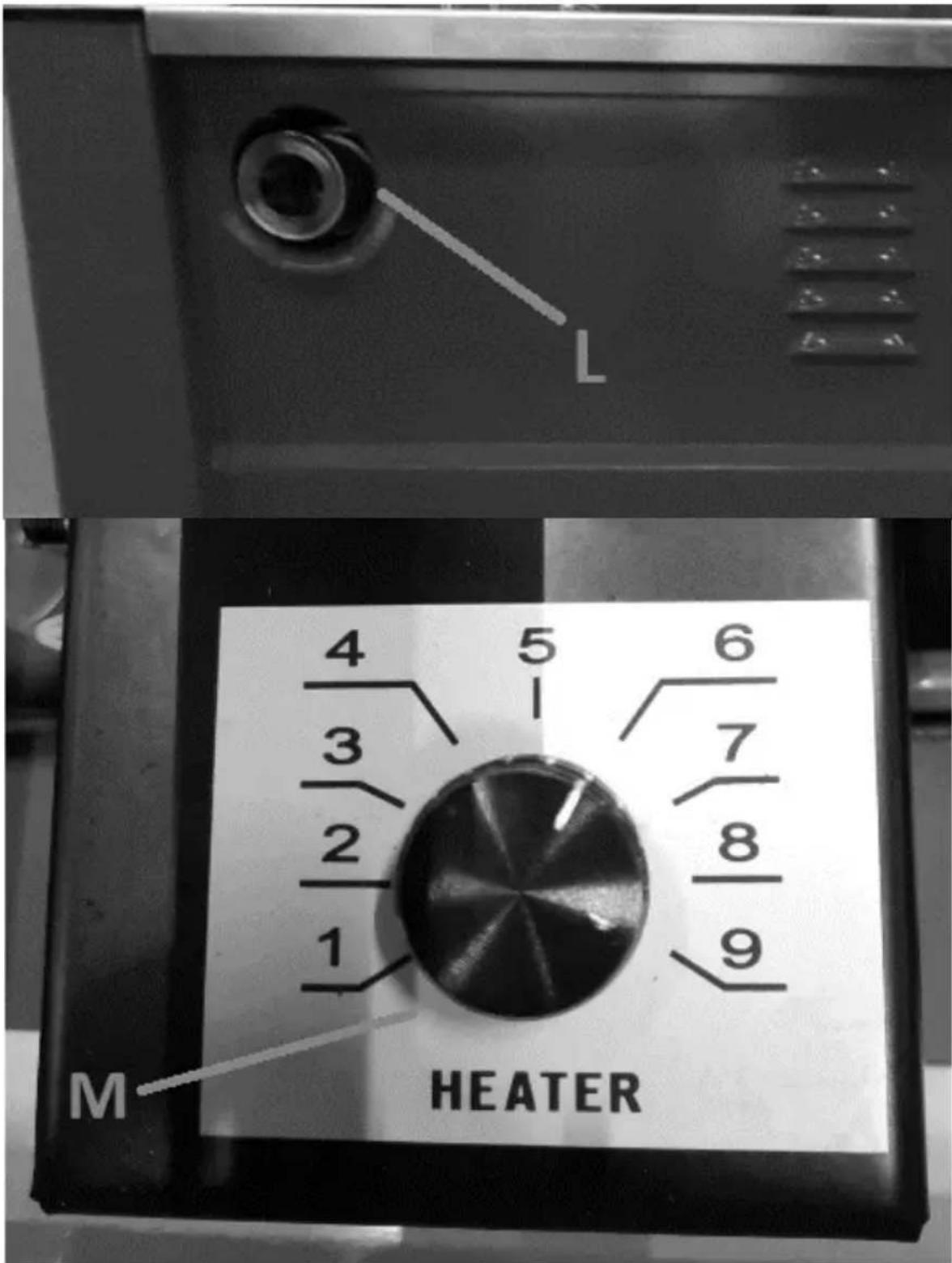

L. Einstellknopf für die Bandspannung

M. Versiegelung des Temperaturreglers (im Inneren des Geräts)

3.2. Arbeitsvorbereitung

AUFSTELLUNG DES GERÄTS:

Die Umgebungstemperatur darf den Bereich von 5-30 °C nicht überschreiten und die relative Luftfeuchtigkeit sollte 85 % nicht übersteigen. Das Gerät sollte so aufgestellt werden, dass eine gute Luftzirkulation gewährleistet ist. Stellen Sie sicher, dass um das Gerät herum genügend Freiraum vorhanden ist, damit der Benutzer leicht darauf zugreifen kann (mindestens 1 m). Halten Sie das Gerät von allen heißen Oberflächen fern. Betreiben Sie das Gerät immer auf einer ebenen, stabilen, sauberen, feuerfesten und trockenen Fläche und außerhalb der Reichweite von Kindern und Personen mit eingeschränkten geistigen, sensorischen und intellektuellen Funktionen. Stellen Sie das Gerät so auf, dass der Netzstecker jederzeit erreichbar ist. Vergewissern Sie sich, dass die Stromversorgung des Geräts mit den Angaben auf dem Typenschild übereinstimmt!

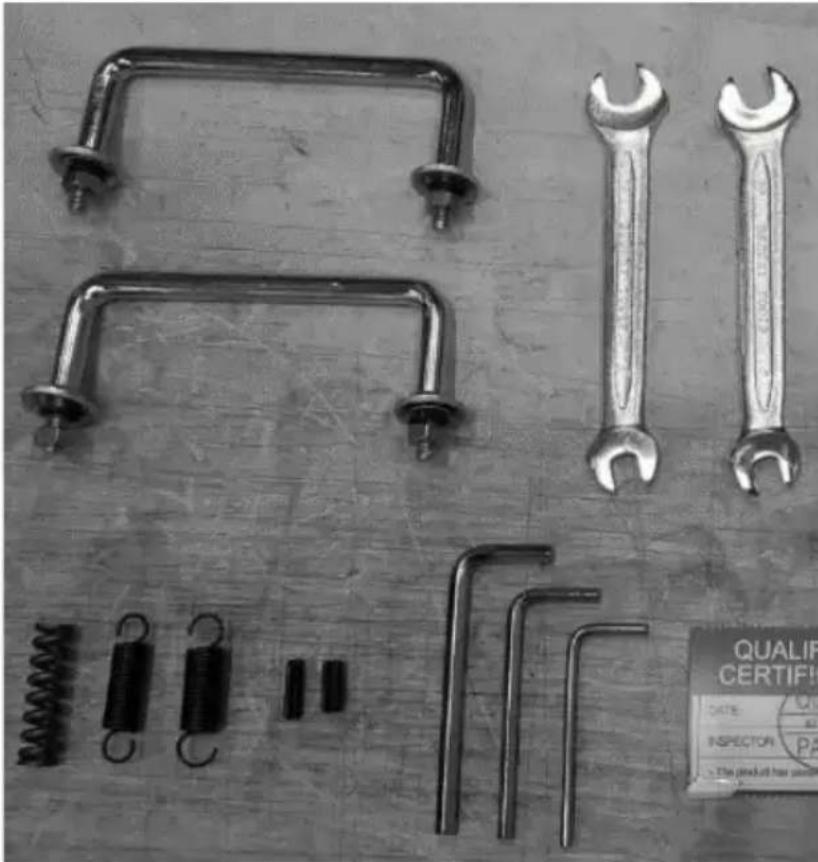

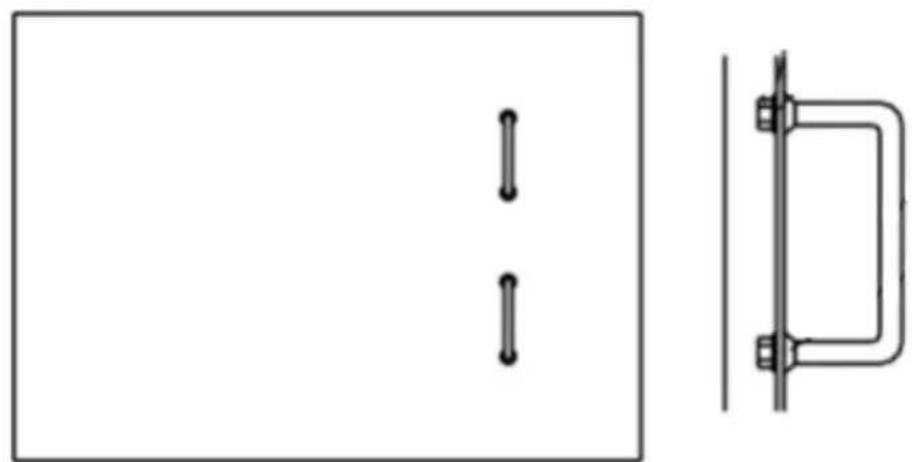

INSTALLATION DER GERÄTE

Das Gerät wird nahezu einsatzbereit geliefert, lediglich die Befestigung der beiden Stopper an der Werkbank muss mit dem mitgelieferten Werkzeug erfolgen. Heben Sie dazu die Arbeitsplatte an und befestigen Sie sie mit den Muttern an der Unterseite der Arbeitsplatte:

3.3. Arbeiten mit dem Gerät.

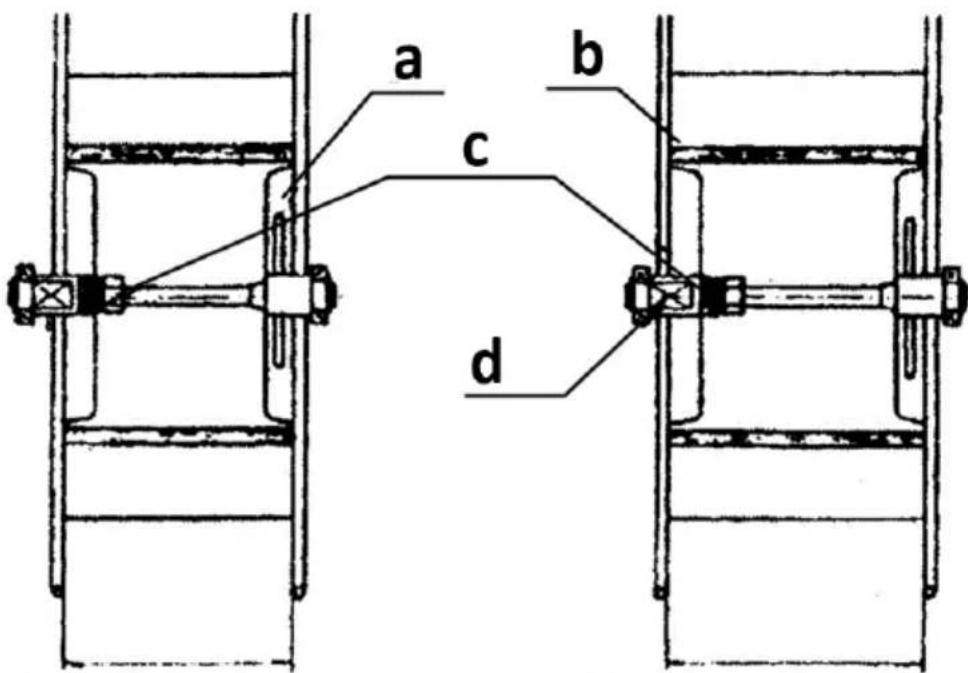

3.3.1 Montage der Bandspule

Bringen Sie die Bandspule an der Trommel an und spannen Sie sie gemäß dem nachstehenden Diagramm (dargestellt für schmales und breites Band), dann spannen Sie die Spulen mit dem Griff (a). Um zu verhindern, dass das Band von der Spule rutscht, entfernen Sie die

Schutzverpackung (z. B. Folie, Papier usw.) erst, wenn das Band in den Einzugsmechanismus eingelegt ist.

a b c d

a) Griff
b) Trommel
c) Hülse mit Scheibe
d) Trommelachse

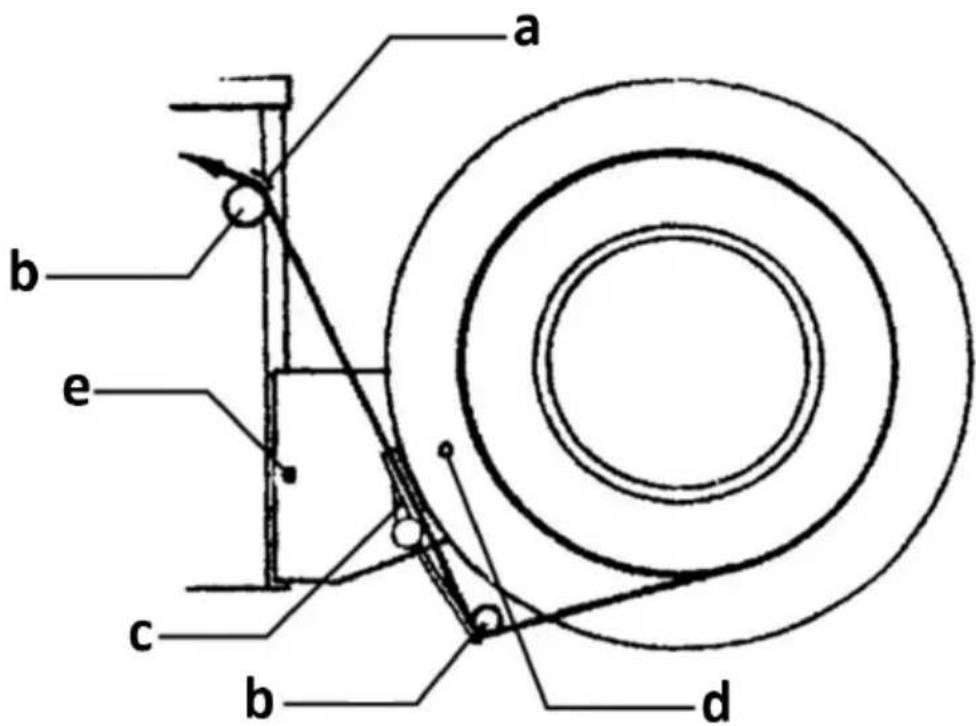

3.3.2 Die Führung des Bandes

a b e c b d

a) Bandführung
b) Bandführungsrolle

c) Bremshebel
d) Anschlagschraube
e) Befestigungsschraube

Schrauben Sie zunächst die obere Anschlagschraube der Trommel-/Bandspulenhalterung (d) ab, richten Sie den Bremshebel (c) aus und bringen Sie die Anschlagschraube wieder an. Fädeln Sie den Anfang des Bandes durch die untere Führungsrolle (b) und dann durch die obere Rolle (b), bis der Bandanfang in der Führung aus dem Maschinentisch austritt.

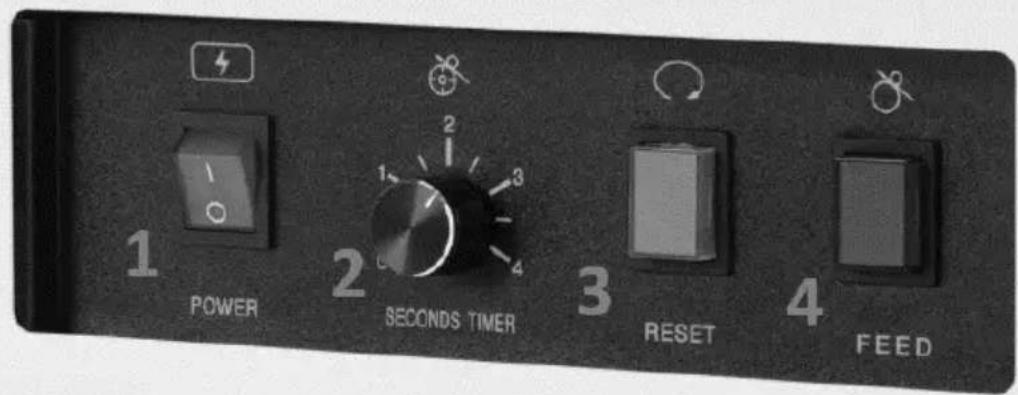

3.3.3 Bedienung der Maschine

1 POWER 2 SECONDS TIMER 3 RESET 4 FEED

1. Ein-/Aus-Schalter (ON/OFF)
2. Der Drehknopf zur Einstellung der Länge des automatischen Bandauswurfs
3. Taste zum Zurückspulen des ausgeworfenen Bandes
4. Taste für manuellen Bandauswurf

a) Legen Sie das Paket auf die Werkbank und drücken Sie die mit Klebeband zu umwickelnde Seite gegen die Stopper.

b) Nehmen Sie das ausgeworfene Klebeband und wickeln Sie es um die gegenüberliegende Seite des Pakets, so dass es möglichst gut daran haftet, und führen Sie den Anfang des Klebebands in die Öffnung des Mechanismus ein, der sich in dem Schlitz auf der anderen Seite des Pakets befindet.

c) Wenn der Mechanismus das Klebeband erkennt, fängt er es automatisch auf und wickelt das Paket ein, indem er das Band an der Seite verschweißt und abschneidet.

ACHTUNG: Seien Sie beim automatischen Wickeln besonders vorsichtig - halten Sie keine Hände unter das Klebeband, da diese eingeklemmt werden können!

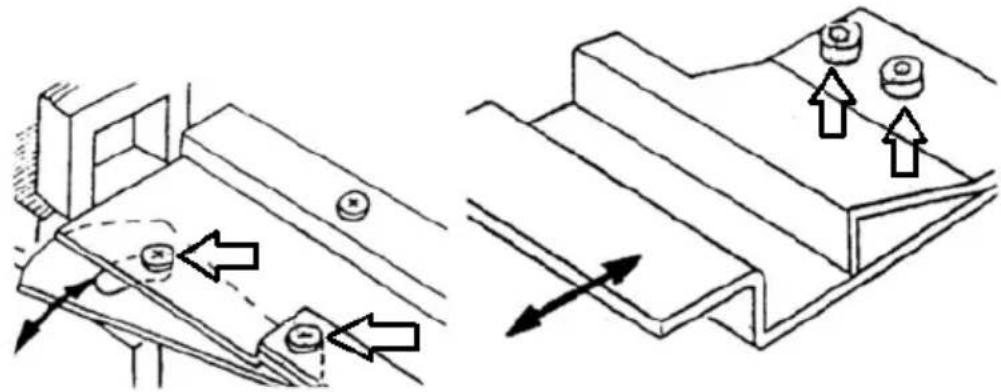

3.3.4 Einstellen des Einzugsschlitzes auf das Band

Wenn das Band ungleichmäßig breit ist oder die Abmessungen von denen des zuletzt verwendeten Bandes abweichen, passen Sie den Spalt an, durch den es sich bewegt. Lösen Sie dazu die entsprechenden Schrauben und stellen Sie den Spalt manuell ein, indem Sie das Bauteil entsprechend positionieren und dann die zuvor gelösten Schrauben wieder festziehen. In der Regel sollte der Spalt 0,5-1 mm breiter sein als die Dicke und Breite des Bandes.

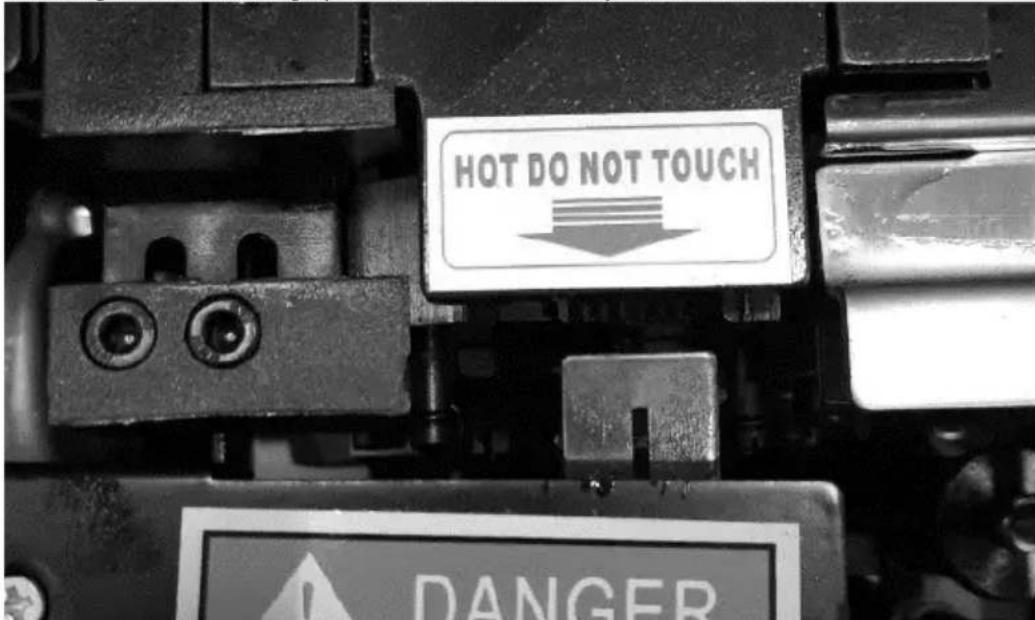

3.3.5 Kontrolle der Versiegelungstemperatur

Die Versiegelungstemperatur hat einen erheblichen Einfluss auf die Qualität der Bandverbindung. In der Regel wird diese Temperatur auf den Positionen 4 bis 5 auf der Skala im Inneren der Maschine eingestellt und muss nicht angepasst werden. Wenn jedoch weiße Flecken auf der Oberfläche der Versiegelung zu sehen sind, ist die Versiegelungstemperatur zu hoch. Wenn die Oberfläche der Umreifungsmaschine feucht ist, ist die eingestellte Temperatur zu niedrig. Wenn nötig, passen Sie sie entsprechend an.

HOT DO NOT TOUCH DANGER

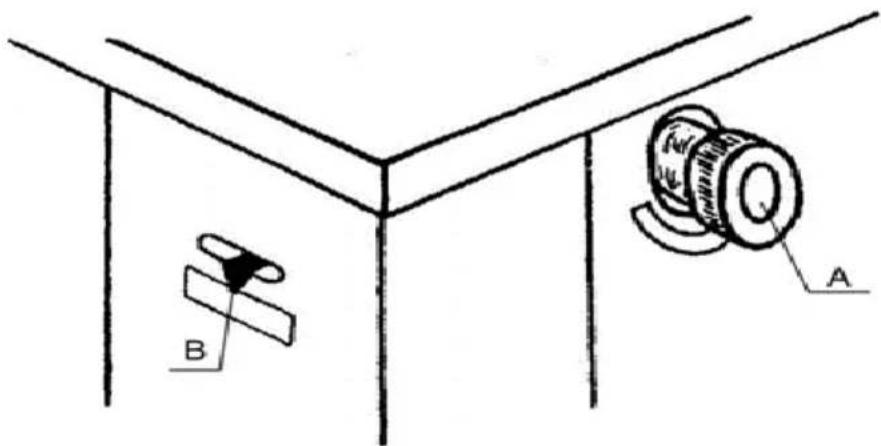

3.3.6 Einstellung der Bandspannung

Wenn die Kraft, mit der das Band um das Objekt gespannt wird, zu schwach oder zu stark ist, kann sie mit dem Knopf (A) auf einer Seite des Geräts eingestellt werden. Durch Drehen im Uhrzeigersinn erhöht sich die Spannung, durch Drehen gegen den Uhrzeigersinn verringert sie sich. Die Spannungsanzeige (a) befindet sich an der Seite der Maschine:

Es ist nicht notwendig, die Spannung jedes Mal neu einzustellen, und das Band selbst darf nicht zu stark gespannt werden.

3.4. Reinigung und Wartung

a) Der Netzstecker muss gezogen werden, bevor Reinigungs-, Einstellungs- oder Auswechselarbeiten des Zubehörs ausgeführt werden oder falls das Gerät nicht benutzt wird.

• Warten Sie ab, bevor die rotierenden Bauteile zum Stillstand kommen.

b) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.

c) Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät wieder verwendet wird.

d) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.

e) Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen.

f) Achten Sie darauf, dass kein Wasser durch die Öffnungen des Gehäuses eindringt.

g) Reinigen Sie die Lüftungsöffnungen mit einer Bürste und Druckluft.

h) Das Gerät muss regelmäßig hinsichtlich seiner technischen Leistungsfähigkeit und auf eventuelle Schäden hin überprüft werden.

i) Verwenden Sie zur Reinigung ein weiches, feuchtes Tuch.

j) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. Drahtbürste oder Metallspachtel), da diese die Oberfläche des Gerätematerials beschädigen können.

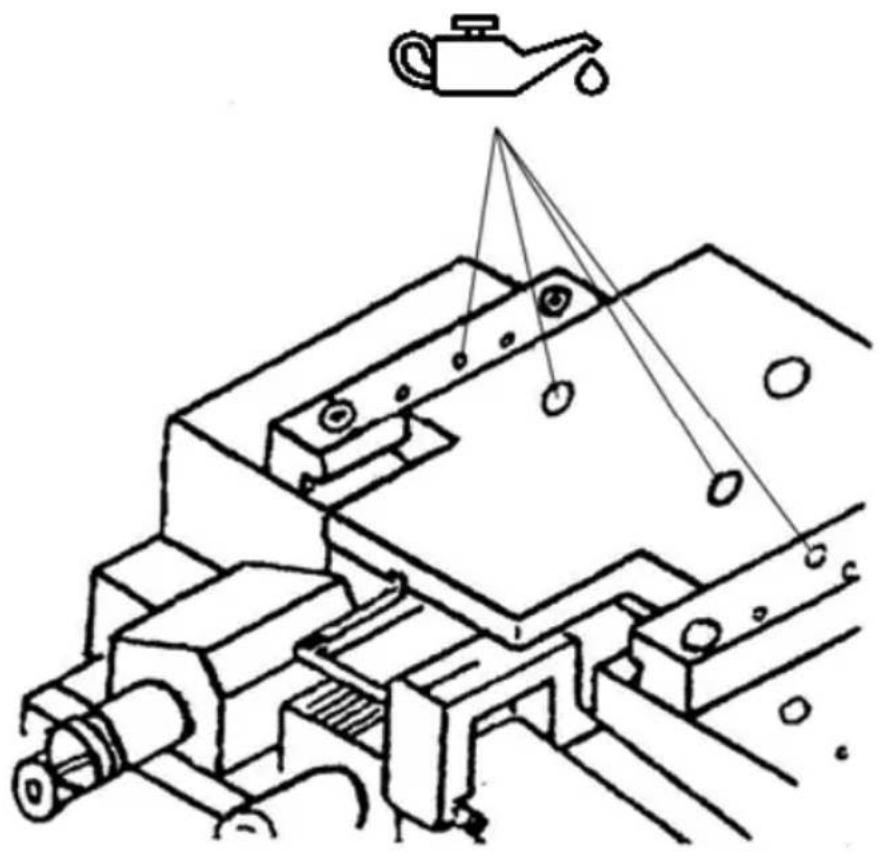

k) Ölen Sie regelmäßig die in der Abbildung unten gezeigten Stellen des Mechanismus:

ENTSORGUNG VON ALTGERÄTEN.

Altgeräte dürfen nicht im Hausabfall entsorgt werden, sondern muss an einer Recycling-Sammelstelle für Elektro- und Elektronikgeräte abgegeben werden. Dies wird durch das Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung angezeigt. Die im Gerät verwendeten Materialien können entsprechend ihrer Kennzeichnung wiederverwendet werden. Durch Wiederverwendung, Recycling oder andere Formen der Nutzung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Bei Ihrer örtlichen Verwaltung erhalten Sie entsprechende Informationen über geeignete Stelle für die Entsorgung von Altgeräten.
