Termék típusa	Fürdőszobai fűtőtest
Márka	Camry
Modell	CR 7747
Teljesítmény	2000 W
Tápellátás	220-240 V ~ 50 Hz
Védettségi fokozat	IPX2
Telepítés	Fali, minimális magasság a talajtól 1,8 m
Törölközőtartó	Igen, állítható
Távirányító	Igen (CR2025 elem nem tartozék)
Heti programozás	Naponta akár 6 időszak
Szellőzési módok	Friss levegő, alacsony meleg levegő, magas meleg levegő
Időzítő	1-12 óra, késleltetett indítás
Nyitott ablak érzékelés	Igen, automatikus leállás hőmérséklet-csökkenés esetén
Hőmérséklet-tartomány	10-49 °C
Automatikus leállás	12 órás folyamatos működés után
Fűtőfelület	Meghaladhatja a 60 °C-ot
Karbantartás	Nedves ruhával tisztítsa, porszívózza a rácsokat
Súly	Nincs megadva
Méretek (kb.)	Nincs megadva

Gyakran ismételt kérdések - CR 7747 CAMRY

Hogyan szereljem fel a készüléket a falra ?

A telepítést szakképzett villanyszerelőnek kell végeznie. Fúrjon két vízszintes lyukat 176 mm távolságra, legalább 1,8 m magasan a talajtól. Használja a mellékelt csavarokat és dübeleket. Akassza fel a készüléket úgy, hogy a hátsó lyukakat a csavarfejekhez igazítja.

Mi a teendő, ha a távirányító nem működik ?

Ellenőrizze az elemet (CR2025, nem tartozék), és szükség esetén cserélje ki. Győződjön meg arról, hogy az adó a készülék vevője felé irányul, 3 méteres körzetben és 60 fokos szögben.

Hogyan programozzam be a fűtést a hétre ?

Használja a távirányítót. Először állítsa be a pontos időt és a napot (SET gomb). Nyomja meg a P gombot a heti programba lépéshez, válassza ki a napot (d1-d7 gomb), majd az időszakot (P1-P6). Állítsa be a bekapcsolás, kikapcsolás idejét és a kívánt hőmérsékletet. Erősítse meg az OK gombbal.

A készülék 12 óra után magától kikapcsol, ez normális ?

Igen, ez egy biztonsági funkció. A fűtés automatikusan leáll 12 órás folyamatos működés után a túlmelegedés elkerülése érdekében. Kézzel újra bekapcsolhatja.

Hogyan tisztítsam a fűtőtestet ?

Tisztítás előtt kapcsolja ki a készüléket, húzza ki a csatlakozót, és hagyja kihűlni. Használjon porszívót a levegő be- és kilépő rácsok porának eltávolítására. Ne használjon súrolószert vagy nedves ruhát.

Használhatom a készüléket fürdőszobában ?

Igen, a készülék IPX2 védettségű, így ellenáll a vízfröccsenésnek. Ügyeljen arra, hogy a kapcsolók ne legyenek elérhetők a kádból vagy zuhanyzóból. Használat után húzza ki a csatlakozót.

Milyen biztonsági távolságot kell betartani ?

Tartson minden gyúlékony tárgyat (bútorok, függönyök stb.) legalább 1 méter távolságra a készüléktől. Soha ne takarja le a fűtőtestet, és ne helyezzen rá semmit.

Hogyan állítsam be a hőmérsékletet távirányító nélkül ?

A hőmérséklet beállítása csak a távirányítóval lehetséges. Enélkül a készülék csak ventilátor üzemmódban működik (friss levegő, alacsony vagy magas meleg), és 12 óra után leáll.

Mit jelent a O1 ikon a kijelzőn ?

Ez a nyitott ablak érzékelési mód. Ha a környezeti hőmérséklet 10 perc alatt 5-10 °C-kal csökken, a készülék automatikusan kikapcsol. Az aktiváláshoz vagy deaktiváláshoz nyomja meg a távirányító O gombját.

Hogyan cseréljem ki a távirányító elemét ?

Csúsztassa lefelé az elemrekesz fedelét. Helyezzen be egy CR2025 (3V) lítium elemet a polaritás betartásával. Zárja vissza a fedelet. Az elem nem tartozék.

HASZNÁLATI ÚTMUTATÓ CR 7747 CAMRY

(HU) felhasználói kézikönyv - 55 (BS) upute za rad - 61

(RO) Instructiunea de deservire - 71 (CZ) návod k obsluze - 50

1. A készülék használata előtt olvassa el a használati útmutatót, és kövesse az abban található utasításokat. A gyártó nem vállal felelősséget a készülék rendeltetésellenes használatából vagy nem rendeltetésszerű használatából eredő károkért.
2. A készülék csak otthoni használatra szolgál. Ne használja más olyan célra, amely nem egyeztethető össze a rendeltetésszerű használattal.
3. A készüléket csak 220-240V \~50/60Hz-es aljzathoz szabad csatlakoztatni.

A használat biztonságának növelése érdekében sok elektromos készüléket nem szabad egyidejűleg egy áramkörre csatlakoztatni.

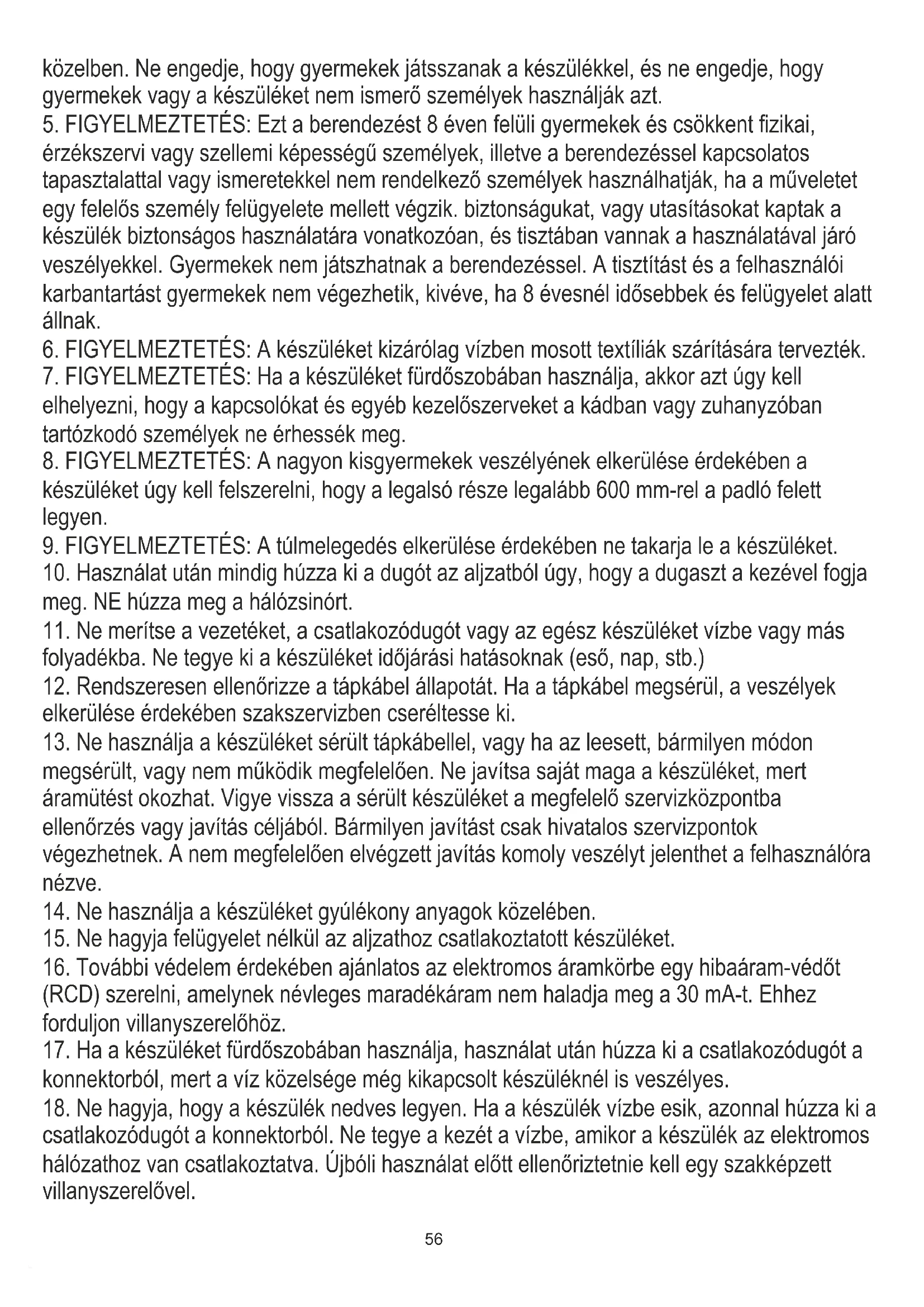

1. Legyen különösen óvatos a készülék használatakor, amikor gyerekek vannak a

közelben. Ne engedje, hogy gyermekek játsszanak a készülékkel, és ne engedje, hogy gyermekek vagy a készüléket nem ismerő személyek használják azt.

1. FIGYELMEZTETÉS: Ezt a berendezést 8 éven felüli gyermekek és csökkent fizikai, érzékszervi vagy szellemi képességű személyek, illetve a berendezéssel kapcsolatos tapasztalattal vagy ismeretekkel nem rendelkező személyek használhatják, ha a műveletet egy felelős személy felügyelete mellett végzik. biztonságukat, vagy utasításokat kaptak a készülék biztonságos használatára vonatkozóan, és tisztában vannak a használatával járó veszélyekkel. Gyermekek nem játszhatnak a berendezéssel. A tisztítást és a felhasználói karbantartást gyermekek nem végezhetik, kivéve, ha 8 évesnél idősebbek és felügyelet alatt állnak.
2. FIGYELMEZTETÉS: A készüléket kizárólag vízben mosott textíliák szárítására tervezték.
3. FIGYELMEZTETÉS: Ha a készüléket fürdőszobában használja, akkor azt úgy kell elhelyezni, hogy a kapcsolókat és egyéb kezelőszerveket a kádban vagy zuhanyzóban tartózkodó személyek ne érhessék meg.
4. FIGYELMEZTETÉS: A nagyon kisgyermekek veszélyének elkerülése érdekében a készüléket úgy kell felszerelni, hogy a legalsó része legalább 600 mm-rel a padló felett legyen.
5. FIGYELMEZTETÉS: A túlmelegedés elkerülése érdekében ne takarja le a készüléket.
6. Használat után mindig húzza ki a dugót az aljzatból úgy, hogy a dugaszt a kezével fogja meg. NE húzza meg a hálózsinórt.
7. Ne merítse a vezetéket, a csatlakozódugót vagy az egész készüléket vízbe vagy más folyadékba. Ne tegye ki a készüléket időjárási hatásoknak (eső, nap, stb.)
8. Rendszeresen ellenőrizze a tápkábel állapotát. Ha a tápkábel megsérül, a veszélyek elkerülése érdekében szakszervizben cseréltesse ki.
9. Ne használja a készüléket sérült tápkábellel, vagy ha az leesett, bármilyen módon megsérült, vagy nem működik megfelelően. Ne javítsa saját maga a készüléket, mert áramütést okozhat. Vigye vissza a sérült készüléket a megfelelő szervizközpontba ellenőrzés vagy javítás céljából. Bármilyen javítást csak hivatalos szervizpontok végezhetnek. A nem megfelelően elvégzett javítás komoly veszélyt jelenthet a felhasználóra nézve.
10. Ne használja a készüléket gyúlékony anyagok közelében.
11. Ne hagyja felügyelet nélkül az aljzathoz csatlakoztatott készüléket.
12. További védelem érdekében ajánlatos az elektromos áramkörbe egy hibaáram-védőt (RCD) szerelni, amelynek névleges maradékáram nem haladja meg a 30 mA-t. Ehhez forduljon villanyszerelőhöz.
13. Ha a készüléket fürdőszobában használja, használat után húzza ki a csatlakozódugót a konnektorból, mert a víz közelsége még kikapcsolt készüléknél is veszélyes.

14. Ne hagyja, hogy a készülék nedves legyen. Ha a készülék vízbe esik, azonnal húzza ki a csatlakozódugót a konnektorból. Ne tegye a kezét a vízbe, amikor a készülék az elektromos hálózathoz van csatlakoztatva. Újbóli használat előtt ellenőriztetnie kell egy szakképzett villanyszerelővel.

15. Ne fogja meg a készüléket nedves kézzel.

16. Mindig kapcsolja ki a készüléket, mielőtt kihúzza a dugót a konnektorból.
17. A működtető berendezést folyamatosan felügyelni kell, és látótávolságon belül kell lennie. Amikor elhagyja a helyiséget, ahol a készülék működik, mindig kapcsolja ki. Ha a készülék nem működik, mindig húzza ki a csatlakozódugót a konnektorból.
18. Ne csatlakoztassa a készüléket automatikus feszültségmentesítő eszközhöz, például hőszabályozóhoz vagy időzítőhöz.
19. A gyúlékony anyagokat, például bútorokat, ágyneműt, papírt, ruhákat, függönyöket stb. tartsa legalább egy méter távolságra a készüléktől.
20. Működés közben ne takarja le a készüléket, és ne helyezzen rá semmilyen tárgyat.
21. A tápkábelt nem szabad a fütötest fölé vagy alá fektetni, és nem szabad a forró felületekhez hozzáérni, illetve azok közelében feküdni. Ne helyezze a készüléket elektromos aljzat alá.
22. A fűtőfelületek 60°C fölé melegedhetnek. A készüléket olyan helyre kell felszerelni, hogy gyermekek és háziállatok ne férhessenek hozzá.
23. A készülék nem telepíthető és nem használható járművekben.
24. A készülék belsejében olyan alkatrészek találhatók, amelyek forróak lehetnek, vagy szikrát okozhatnak. Ne működtesse a fűtőberendezést olyan helyen, ahol olyan anyagokat használnak vagy tárolnak, mint például benzin, festék vagy más gyúlékony anyagok.
25. Mindig húzza ki a készüléket a konnektorból, és húzza ki a tápkábelt a készülékből, ha nem használja vagy tisztítani szeretné.

ELSŐ HASZNÁLAT ELŐTT:

1. A csomagolás eltávolítása után győződjön meg arról, hogy a készülék jó állapotban van.
2. A csomagolóanyagok tartalmazhatnak műanyagot, szöget stb., amelyek veszélyesek lehetnek, ezért nem szabad gyermekek kezébe kerülni.
3. Minden tárgyat tartson legalább 1 méterrel a készülék elejétől és oldalaitól.
4. Ne használja a készüléket ablak mellett, mert az eső áramütést okozhat.
5. Ne használja a készüléket szabadban vagy nedves felületen. Kerülje a folyadék kiömlését a készülékre.

FALRA SZERELÉS MÓDJA

1. A telepítést szakképzett villanyszerelőnek KELL elvégeznie.
2. Ne csatlakoztassa a készüléket a hálózati áramforráshoz, amíg azt a végleges helyére nem szerelték és be nem állítják a használati helyzetbe.
3. Kerülje az ajtó mögé történő felszerelést.
4. A készüléket nem szabad közvetlenül aljzat alatt elhelyezni.
5. A hőzár véletlen visszaállításából eredő veszélyek elkerülése érdekében ezt a készüléket nem szabad külső kapcsolóeszközön, például időzítőn keresztül táplálni, vagy olyan áramkörhöz csatlakoztatni, amelyet a közmű rendszeresen be- és kikapcsol.
6. A falon, legalább 1,8 méterrel a talajtól, készítsen két lyukat vízszintesen körülbelül 176 mm-es furattávolsággal. Két fémc savar és két műanyag tágítócsavar a dobozban található a készülékkel együtt.
7. Szerelje be a tágulási csavarokat a furatokba, hogy a szegfejek kissé felfelé tartsák, és legalább 4 mm-re kiálljanak a falból. Helyezze el a készüléket úgy, hogy a levegőkifúvó nyílása lefelé nézzen, a szögfejet igazítsa a törzs hátulján lévő két lyukhoz, akassza fel a csavarra, és mozgassa a készüléket megfelelően úgy, hogy a termék falra akasztó nyílása elkapja a szöget. hogy szilárdan rögzítse.
8. A telepítés befejezése után először ellenőrizze a szerelés stabilitását, majd kapcsolja be a tápfeszültséget, miután teljesen stabil lett.
9. Használat előtt győződjön meg arról, hogy a törülközótartó-rögzítő anya (4) meg van húzva.
10. Igényeinek megfelelően forgassa a törülközótartót (3) lefelé vagy felfelé.
11. Használat előtt győződjön meg arról, hogy a készülék megfelelően van rögzítve a falra.

FIGYELEM:

* Semmilyen módon ne takarja le és ne korlátozza a levegő áramlását a bemeneti vagy kipufogó rácsokhoz, mert a készülék túlmelegedhet és tűzveszélyessé válhat.

* TÜZVESZÉLY FENNTÁLL, HA A FÜTÉST FÜGGÖGÖNYEK VAGY EGYÉB GYÚGÓ ANYAGOK FÜGGÖNNYEL VAGY AZOKHOZ HELYEZTETÉK EL.

TERMÉKLEÍRÁS: Fürdőszoba fűtőtest CR7747 – I. és II. ábra.

1. Főkapcsoló 2. Ház 3. Törülközőtartó

2. Törülközótartó-rögzítő anya 5. Képernyős kijelző

3. Levegőkimenet

4. Levegőbemenet

A vezérlőpanel leírása - III. ábra.

T – digitális kijelző K1 – heti program ikon „P”

R – időzítő ikon F1 – meleg levegő ventilátor ikon

F2 – forró levegő ventilátor ikon O1 – nyitott ablak érzékelési mód ikonja

8 – Ventilátor gomb 9 – Időzítő gomb

Távirányító (4) leírása - IV. ábra.

A – működő állapot gomb 8 – Ventilátor gomb

9 - Idő gomb C - Beállító gomb "SET"

E – hőmérséklet / idő csökkentése gomb "-" F - hőmérséklet / idő növelése gomb "+"

G – a kívánt beállítást megerősítő gomb „OK” J – kívánt munkanap gomb a „d1-d7” napokhoz

K - heti program gomb "P" L - időbekapcsolás gomb "TIME/on"

N - kikapcsolási idő gomb "TIME/OFF" M - szerkesztés gomb a P1-P6 időszakra

O - nyitott ablak érzékelési mód gombja

HASZNÁLAT

1. HASZNÁLAT TÁVIRÁNYÍTÓ NÉLKÜL

1.1. KÉSZENLÉTI ÁLLAPOT – V. ábra

Csatlakoztassa a tápfeszültséget, és kapcsolja be a főkapcsolót (1) a készülék hátulján. A készülék készenléti állapotba lép. A kijelzőn „S” látható – nézze meg az V. ábrát.

1.2. VENTILÁTOR MÜKÖDÉSE – ábra: VI, VII, VIII.

Nyomja meg a ventilátor gombot (8) a készüléken:

- egyszer a készülék hideg levegőt áramoltat – a kijelző úgy néz ki, mint a VI.

- kétszer meleg levegőt áramoltat a készülék – a kijelző úgy néz ki, mint a VII. ábra.

- háromszor forró levegőt áramoltat a készülék – a kijelző úgy néz ki, mint a VIII.

- négy alkalommal a készülék készenléti állapotba kerül. Kikapcsolás előtt a készülék 30 másodpercig hideg levegőt fúj – a kijelző úgy néz ki, mint a Vl. ábra.

1.3. IDŐZÍTŐ MŰKÖDÉSE – ábra: IX, X.

* KÉSLELTETETT MEGÁLLÁS - IX. ábra.

Nyomja meg a gombot (9) az időzítő 1 és 12 óra közötti tartományba állításához. A (9) gomb egyszeri megnyomása egy órával növeli az időzítőt. Miután az időt a (9) gomb ismételt megnyomásával a kívánt időtartamra beállította, a kijelző 5 másodpercig az aktuális beállítási időt mutatja, majd visszatér az előző kijelzéshez, közben az időzítő ikon (R.) kezd világítani. A kívánt idő elteltével a készülék automatikusan kikapcsol. ábra IX. egy példa a 8 óra beállítására.

* KÉSLELTETETT INDÍTÁS – X ábra.

Készenléti üzemmódban nyomja meg az időzítő gombot (9), a bekapcsolási időt 1 és 12 óra között állíthatja be. Miután a (9) gomb ismételt megnyomásával beállította az időt, a kijelzőn (5) megjelenik a bekapcsolási idő, és az (R.) ikon is világít. A kijelző (5) minden eltelt órával automatikusan 1 órával csökken. Amikor elérkezett a bekapcsolási idő, a készülék automatikusan bekapcsol. Az alapértelmezett hömérséklet bekapcsoláskor 23 Celsius fok. A X. ábra egy példa a bekapcsolási idő 8 órára történő beállítására.

1.4. HÖMÉRSÉKLET BEÁLLÍTÁSA

Ha nem használja a távirányítót (4), nem áll rendelkezésre hömérséklet-beállítási funkció. A készülék 12 óra folyamatos működés után automatikusan kikapcsol, és készenléti üzemmódba lép.

1. HASZNÁLAT TÁVIRÁNYÍTÓVAL

A TÁVIRÁNYÍTÓVAL MÜKÖDŐ FUNKCIÓK NEM BEÁLLÍTHATÓK A TÁVIRÁNYÍTÓ HASZNÁLATA NÉLKÜL

Megjegyzés: A távirányító (4) működése közben a távirányító adójának a készülék távirányító vételi területére kell irányulnia, hogy elkerülje a távirányító hatástalanságát. A távirányító (4) normál esetben a termék előtt 3 méteren belül, valamint 60 fokos bal és derékszögben használható.

2.1. VENTILÁTOR MÜKÖDÉSE – ábra: VI, VII, VIII.

Nyomja meg egyszer az (A) gombot, a készülék üzemállapotba lép, a készülék hideg levegőt áramol – a kijelző úgy néz ki, mint a Vl. ábra. Nyomja meg a ventilátor gombot (8):

- ismét a készülék áramoltatja a meleg levegőt – a kijelző úgy néz ki, mint a VII. ábra.

- ismét a készülék áramoltatja a forró levegőt – a kijelző úgy néz ki, mint a VIII.

- ismét üzemállapotba lép a készülék, hideg levegő áramlik a készülékbe – a kijelző úgy néz ki, mint a VI.

Az (A) gomb ismételt megnyomásával a hideg levegő elkezd fújni, a kijelző úgy néz ki, mint az V. ábra. 30 másodperc elteltével a készülék

abbahagyja a fújást, a készülék ismét készenléti üzemmódba lép.

2.2. IDŐZÍTŐ MŰKÖDÉSE – ábra: IX, X.

Az időzítő funkció távirányítóval történő működtetéséhez használja a (9) gombot. A működés megegyezik az 1.3. pontban leírt készülékház gombjaival.

2.3. AKTUÁLIS IDŐ / NAP BEÁLLÍTÁSA – ábra: XIII, XIV, XV.

aktuális napjának beállításával, csak hogy a készülék heti programmal megfelelően működjön.

A heti program CSAK a távirányítóval állítható be.

MEGJEGYZÉS: a készülék kikapcsolása (kikapcsolása) vagy az áramellátás fékezése után a készülék újraindul, újra be kell állítani az aktuális időt és napot, mert a készülék nincs felszerelve belső akkumulátorral, amely támogatja a belső memóriát. készülék órája. Az aktuális idő (óra és perc) és a hét napja készenléti módban és munkaállapotban is beállítható. Kövesse a következő lépéseket:

2.3.1. AKTUÁLIS IDŐ BEÁLLÍTÁSA

Nyomja meg a SET gombot (C.) a távirányítón (4)

• egyszer a digitális kijelzön (T) a „12” látható, ami alapértelmezés szerint 12:00-at jelent, majd a plusz (F) vagy a mínusz (E) gomb ismételt megnyomásával állítsa be az aktuális órát 00 és 23 között. helyi idő
• nyomja meg ismét a SET (C.) gombot, a kijelzön a „30” perc jelenik meg, ami alapértelmezés szerint fél órát jelent, majd nyomja meg ismételten a plusz (F) vagy a mínusz (E) gombot az aktuális perc 00 és 00 közötti tartományba állításához. 59. Folytassa a 2.3.2. pontban leírt beállítási eljárást most.

2.3.2. AKTUÁLIS NAP BEÁLLÍTÁSA

Közvetlenül az aktuális idő beállításának befejezése után (2.3.1 pont) folytassa a nap beállítását az alábbi lépések szerint:

- nyomja meg ismét a SET (C) gombot a távirányítón (4) a hét napjának megjelenítéséhez,

- majd nyomja meg többször a plusz (F) vagy a mínusz (E) gombot az aktuális nap beállításához.

A digitális kijelzőn (T) a következő látható: d1=hétfő, d2=kedd, d3=szerda, d4=csütörtök, d5=péntek, d6=szombat, d7=vasárnap.

- majd nyomja meg az „OK” megerősítés gombot (G) a beállítás megerősítéséhez.

Példa: beállítás szerdára, 9:30-ra – nézze meg az ábrákat: XIII, XIV, XV.

JEGYZET:

• A készülék kikapcsolása (kikapcsolása) vagy az áramellátás fékezése után a készülék újraindul, újra be kell állítani az aktuális időt és napot.
• Ebben az esetben nyomja meg a SET gombot (C) az aktuális idő és nap ellenőrzéséhez;
• Az időzítő beállítási ideje 00-23 óra, 00-59 perc. Az aktuális idő és a beállított hőmérséklet ellenőrzéséhez nyomja meg ismét a SET gombot.

2.4. HÖMÉRSÉKLET BEÁLLÍTÁSA – XVI. ábra.

Müködés közben nyomja meg a plusz (F) vagy a mínusz (E) gombot, a digitális kijelzőn (T) „23“ látható, ami azt jelenti, hogy az alapértelmezett hömérséklet 23 Celsius fok. Ezután nyomja meg ismételten a plusz (F) vagy a mínusz (E) gombot a kívánt hömérséklet 10 és 49 Celsius fok közötti tartományba állításához, majd nyomja meg a megerősítő gombot (G) a beállítás megerősítéséhez.

Például: Az aktuális környezeti hőmérséklet 15 Celsius-fok, ha a hőmérséklet 25 Celsius-fokra van beállítva, a digitális kijelző (T) a XVI. ábrán látható módon fog megjelenni.

A készülék hömérsékletszabályozásának elve:

• ha a kívánt hőmérséklet és az aktuális szobahőmérséklet közötti különbség nagyobb, mint 2 Celsius fok, a készülék forró levegővel működik, az ikon (F2) világít,
• ha a kívánt hőmérséklet és az aktuális szobahőmérséklet közötti különbség 2 Celsius-fok alatt van, a készülék meleg levegővel működik, az ikon (F1) világít,
• Ha a kívánt hőmérséklet és az aktuális szobahőmérséklet megegyezik, a készülék 30 másodpercig fújja a hideg levegőt, hogy kifújja a bent maradt meleg levegőt, majd a készülék leáll.

Ha törölni szeretné a beállított hömérsékletet, nyomja meg a ventilátor gombot (8) az alacsony vagy magas fűtési fokozat kiválasztásához, a készülék hömérséklet beállítása nélkül fog működni, így a digitális kijelzőn (T) „--” jelenik meg. 12 órás folyamatos fűtés után a ventilátor 30 másodpercig hideg levegőt fúj, majd a készülék leállítja a fújást és készenléti üzemmódba lép.

2.5. A HETI PROGRAM BEÁLLÍTÁSA – csak a távirányítóval (4) érhető el. ÁBRÁK : XVII – XXI.

MEGJEGYZÉS: A heti program bekapcsolása előtt: be kell állítania a munkanapokat és a munkaidőt (P1-P6), ellenkező esetben a heti alapértelmezett állapot „00”, a termék nem működik.

Az aktuális IDŐ/NAP (2.3.1 és 2.3.2 pont) teljes beállítása után az alábbiakban felsoroljuk a heti program beállításának lépéseit:

2.5.1 Nyomja meg az (A) gombot a távirányítón, a termék működőképes állapotba kerül.
2.5.2 Nyomja meg a heti program gombot (K), a kijelzön (5) a K1 ikon látható, a készülék heti programbeállításba lép. Nézze meg a XVII.
2.5.3 Nyomja meg a nap gombot (J), a digitális kijelzőn (T) megjelenik a „d1”, majd nyomja meg többször a nap gombot (J) a kívánt

munkanap beállításához (hétfő-vasárnap: d1\~d7). Nézze meg a XVIII. ábrát a hétfői példa beállításához.

2.5.4. Nyomja meg a Szerkesztés gombot (M), a kijelzőn (5) megjelenik a „P1” - első periódus - alapértelmezés szerint nyomja meg a szerkesztés gombot (M) az időtartam beállításához (P1-P6).

Megjegyzés: Minden munkanapra maximum 6 időtartamot lehet beállítani, miközben tetszőleges időt állíthat be és a hőmérsékletet állíthatja be.

Kövesse az alábbi 2.5.5 – 2.5.7 lépést a következők beállításához: bekapcsolási idő / kikapcsolási idő / kívánt hömérséklet minden egyes időszakra (P1-P6). A P1 beállítás a XIX. ábrán látható.

2.5.5. Nyomja meg az idő bekapcsológombját (L), a digitális kijelzőn (T) alapértelmezés szerint „00” látható. Nyomja meg az időzítő bekapcsológombját (L) egyszer, egyórás lépésekben annyiszor, ahányszor a kívánt bekapcsolási idő (00-24 óra) beállításához szükséges.

Példa: állítsa be a bekapcsolási időt reggel 7:00-ra – lásd a XX.

2.5.6. Nyomja meg a kikapcsolási idő gombot (N) az időtartam leállításához, a digitális kijelző (T) alapértelmezés szerint az előző bekapcsolási időt mutatja. Nyomja meg a kikapcsolási idő gombot (N), minden egyes megnyomása egy órával növeli a kikapcsolási időt a következő tartományban: 00-24 óra. Példa: a kikapcsolási idő beállítása 13:00 órakor – nézze meg a XXI. ábrát.

A kívánt kikapcsolási idő nem lehet korábbi, mint a kívánt bekapcsolási óra.

Ha a kívánt bekapcsolási idő (időszak kezdete) megegyezik a kívánt bekapcsolási idővel (periódus leállása), a készülék készenléti üzemmódba lép.

2.5.7. Nyomja meg többször a plusz (F) vagy a mínusz (E) gombot a kívánt hömérséklet beállításához 10 és 49 Celsius fok között.

2.5.8. Ismételje meg a fent leírt 2.5.3 – 2.5.7 lépéseket, hogy beállítsa a heti programot a készülék összes kívánt munkanapjára.

2.5.9. Ezután nyomja meg a megerősítő gombot (G) a beállítások megerősítéséhez.

2.5.10 A heti program funkció törléséhez nyomja meg ismét a (K) gombot, ekkor a (K1) ikon kialszik. A heti program kikapcsolva.

Megjegyzés: A fenti beállítás befejezése és a heti program működése után a K1 ikon világít a kijelzőn (5), majd:

- nyomja meg a nap gombot (J) a beállított munkanap (d1-d7) ellenőrzéséhez,

- nyomja meg a szerkesztés gombot (M) az időtartam ellenőrzéséhez (P1-P6),

- nyomja meg a bekapcsolási idő gombot (L) a beállított bekapcsolási idő ellenőrzéséhez,

- nyomja meg a kikapcsolási idő gombot (N) a beállított kikapcsolási idő ellenőrzéséhez.

2.6. NYITOTT ABLAK ÉRZÉKELÉSI ÜZEMMÓD BEÁLLÍTÁSA - csak a távirányítóval (4) érhető el.

2.6.1. Nyomja meg a gombot (A) a távirányítón (4), a készülék működési állapotba lép. Hagyja a készüléket egy pillanatra melegíteni, amíg stabilan működik.

2.6.2. Nyomja meg a gombot (O) a távirányítón, az ikon (O1) megjelenik a kijelzőn (5). A hömérséklet kijelzése alapértelmezés szerint „23”. Nyomja meg többször a plusz (F) vagy a mínusz (E) gombot a célhőmérséklet beállításához. Nyitott ablak érzékelés üzemmódban, ha a környezeti hömérséklet 10 percen belül 5-10 Celsius-fokkal csökken, a készülék leáll, és készenléti üzemmódba lép. Ezután nyomja meg az (A) gombot a készülék bekapcsolásához.

Nyomja meg ismét az (O) gombot a nyitott ablak érzékelési mód kikapcsolásához, az ikon (O1) kialszik a kijelzőn (5), és a készülék visszatér az előző üzemmódba.

Az alábbiakban egy példa látható a 23 Celsius-fok beállítására nyitott ablak érzékelési módban. Nézze meg a XI.

2.6.3 Ha egyszerre kapcsolja be a nyitott ablak észlelését és a heti programot, akkor a heti program KI időszakában a készülék nem működik. A heti program üzemállapota alatt a hőmérséklet a nyitott ablak érzékelési mód beállított hőmérsékletétől függ. Nézze meg a XII.

2.7 TÁVIRÁNYÍTÓ

Kövesse az akkumulátor csomagolásán található használati utasítást és az újrahasznosítási szabályokat. Az elemcsere menetét az alábbiakban ismertetjük – lásd a XXII. ábrát.

1. Nyissa ki az elemtartó rekeszt a fedelet lefelé csúsztatva.

2. Helyezze be az akkumulátort a rekeszbe. A távirányítóhoz 1 db CR2025 3V lítium elem szükséges (nem tartozék).

3. Csukja be az elemtartó rekeszt.

TISZTÍTÁS ÉS KARBANTARTÁS

1. Tisztítás előtt kapcsolja ki a főkapcsolót (1), húzza ki a készüléket, és hagyja kihülni.

2. A túlmelegedés gyakori oka a por vagy szöszlerakódás a készülékben. Gondoskodjon arról, hogy ezeket a lerakódásokat rendszeresen eltávolítsa a készülék kihúzásával, és porszívózza ki a levegő bemeneti nyílásait (7) és levegőkimeneteit (6), ha vannak ilyenek.

3. Ne használjon súroló hatású tisztítószereket ezen a készüléken. Nedves (nem nedves) ruhával tisztítsa, csak forró, szappanos vízzel öblítse le.

MÜSZAKI DÁTUM:

Teljesítmény: 2000W

Tápellátás: 220-240V \~50Hz

Vízálló: IPX2

A környezet védelme érdekében kérjük külön karton dobozok és műanyag zsákokat és dobja őket a megfelelő hulladék közé. Használt készüléket kell eljuttatni a kijelölt gyűjtőhelyekre miatt veszélyes elemek alkatrészeket, amelyek hatással lehetnek a környezetre. Ne dobja a készüléket a közös szemétkosárba.

BOSANSKI

PAŽLJIVO PROČITAJTE I ZAČUVAJTE ZA BUDUĆE REFERENCE

1. Prije korištenja uređaja, pročitajte korisnički priručnik i slijedite upute sadržane u njemu. Proizvođač nije odgovoran za štetu uzrokovanu upotrebom uređaja suprotno njegovoj namjeni ili nepravilnim radom.
2. Uređaj je samo za kućnu upotrebu. Nemojte ga koristiti u druge svrhe koje nisu u skladu s njegovom namjenom.
3. Uređaj treba da bude povezan samo na 220-240V \~50/60Hz utičnicu.
   Kako bi se povećala sigurnost upotrebe, mnogi električni uređaji ne bi trebali biti povezani na jedan strujni krug u isto vrijeme.
4. Budite posebno oprezni kada koristite uređaj kada su djeca u blizini. Nemojte dozvoliti djeci da se igraju s uređajem i ne dozvolite djeci ili osobama koje nisu upoznate s uređajem da ga koriste.
5. UPOZORENJE: Ovu opremu mogu koristiti djeca starija od 8 godina i osobe sa smanjenim fizičkim, senzornim ili mentalnim sposobnostima, ili osobe bez iskustva ili znanja o opremi, ako se obavlja pod nadzorom osobe odgovorne za njihovu sigurnost ili su dobili upute o sigurnoj upotrebi uređaja i svjesni su opasnosti povezanih s njegovom upotrebom. Deca ne bi trebalo da se igraju sa opremom. Čišćenje i korisničko održavanje ne smiju obavljati djeca, osim ako su starija od 8 godina i pod nadzorom.
6. UPOZORENJE: Uređaj je dizajniran za sušenje tkanina koje se peru samo u vodi.
7. UPOZORENJE: Ako se aparat koristi u kupatilu, treba ga postaviti tako da prekidače i druge komande ne mogu dodirnuti osobe u kadi ili tušu.
8. UPOZORENJE: Kako bi se izbjegle opasnosti po vrlo malu djecu, ovaj uređaj treba instalirati tako da njegov donji dio bude najmanje 600 mm iznad poda.
9. UPOZORENJE: Da biste izbjegli pregrijavanje, nemojte prekrivati uređaj.
10. Uvek izvucite utikač iz utičnice nakon upotrebe držeći utičnicu rukom. NEMOJTE vući mrežni kabel.
11. Ne uranjajte kabel, utikač ili cijeli uređaj u vodu ili bilo koju drugu tekućinu. Ne izlažite uređaj vremenskim uslovima (kiša, sunce, itd.)
12. Povremeno proveravajte stanje kabla za napajanje. Ako je kabel za napajanje oštećen, treba ga zamijeniti u stručnom servisu kako bi se izbjegla opasnost.
13. Nemojte koristiti uređaj sa oštećenim kablom za napajanje, ili ako je pao ili oštećen na bilo koji način, ili ne radi ispravno. Nemojte sami popravljati uređaj jer može izazvati strujni udar. Vratite oštećeni uređaj u odgovarajući servisni centar na pregled ili popravku. Bilo kakve popravke smiju vršiti samo ovlašteni servisi. Nepravilno obavljena popravka može dovesti do ozbiljne opasnosti za korisnika.
14. Ne koristite uređaj u blizini zapaljivih materijala.
15. Ne ostavljajte uređaj priključen na utičnicu bez nadzora.
16. Za dodatnu zaštitu, preporučljivo je da se u električno kolo ugradi zaštitni uređaj (RCD) sa nazivnom rezidualnom strujom koja ne prelazi 30 mA. Za ovo se obratite električaru.
17. Kada se aparat koristi u kupatilu, nakon upotrebe izvucite utikač iz utičnice, jer je blizina
