CR 7747 - Vytápění CAMRY - Bezplatný návod k obsluze

Typ výrobku	Koupelnové topení
Značka	Camry
Model	CR 7747
Výkon	2000 W
Napájení	220-240 V ~ 50 Hz
Stupeň krytí	IPX2
Instalace	Nástěnná, minimální výška 1,8 m nad podlahou
Držák na ručníky	Ano, otočný
Dálkové ovládání	Ano (baterie CR2025 není součástí)
Týdenní programování	Až 6 období denně
Režimy ventilace	Studený vzduch, teplý vzduch slabý, teplý vzduch silný
Časovač	1 až 12 hodin, odložený start
Detekce otevřeného okna	Ano, automatické vypnutí při poklesu teploty
Teplotní rozsah	10 až 49 °C
Automatické vypnutí	Po 12 hodinách nepřetržitého provozu
Topná plocha	Může přesáhnout 60 °C
Údržba	Čistěte vlhkým hadříkem, vysajte mřížky
Hmotnost	Neuvedeno
Rozměry (přibližně)	Neuvedeny

Často kladené otázky - CR 7747 CAMRY

Jak nainstalovat zařízení na zeď?

Instalaci musí provést kvalifikovaný elektrikář. Vyvrtejte dva vodorovné otvory vzdálené 176 mm ve výšce nejméně 1,8 m nad podlahou. Použijte přiložené šrouby a hmoždinky. Zavěste zařízení tak, aby zadní otvory lícovaly s hlavami šroubů.

Co dělat, když dálkové ovládání nefunguje?

Zkontrolujte baterii (CR2025, není součástí) a v případě potřeby ji vyměňte. Ujistěte se, že vysílač směřuje k přijímači zařízení do vzdálenosti 3 metrů a úhlu 60 stupňů.

Jak naprogramovat topení na týden?

Použijte dálkové ovládání. Nejprve nastavte aktuální čas a den (tlačítko SET). Stiskněte P pro vstup do týdenního programu, vyberte den (tlačítko d1-d7), poté období (P1-P6). Nastavte čas zapnutí, vypnutí a požadovanou teplotu. Potvrďte tlačítkem OK.

Zařízení se po 12 hodinách samo vypne, je to normální?

Ano, je to bezpečnostní funkce. Topení se automaticky vypne po 12 hodinách nepřetržitého provozu, aby nedošlo k přehřátí. Můžete jej ručně znovu zapnout.

Jak čistit topení?

Před čištěním zařízení vypněte, odpojte ze sítě a nechte vychladnout. Pomocí vysavače odstraňte prach z mřížek vstupu a výstupu vzduchu. Nepoužívejte abrazivní prostředky ani mokrý hadřík.

Mohu zařízení používat v koupelně?

Ano, zařízení má stupeň krytí IPX2, je tedy odolné proti stříkající vodě. Ujistěte se, že spínače nejsou přístupné z vany nebo sprchy. Po použití jej odpojte.

Jakou bezpečnostní vzdálenost je třeba dodržovat?

Udržujte všechny hořlavé předměty (nábytek, závěsy atd.) ve vzdálenosti nejméně 1 metr od zařízení. Nikdy topení nezakrývejte ani na něj nic nepokládejte.

Jak nastavit teplotu bez dálkového ovládání?

Nastavení teploty je možné pouze s dálkovým ovládáním. Bez něj zařízení funguje pouze v režimu ventilátoru (studený vzduch, teplý slabý nebo silný) a po 12 hodinách se vypne.

Co znamená ikona O1 na displeji?

Toto je režim detekce otevřeného okna. Pokud okolní teplota klesne o 5 až 10 °C během 10 minut, zařízení se automaticky vypne. Pro aktivaci nebo deaktivaci stiskněte tlačítko O na dálkovém ovládání.

Jak vyměnit baterii dálkového ovládání?

Posuňte kryt bateriového prostoru směrem dolů. Vložte lithiovou baterii CR2025 (3V) se správnou polaritou. Zavřete kryt. Baterie není součástí dodávky.

NÁVOD K OBSLUZE CR 7747 CAMRY

7. 1. 3. 6. 5. 4. 3. 6.

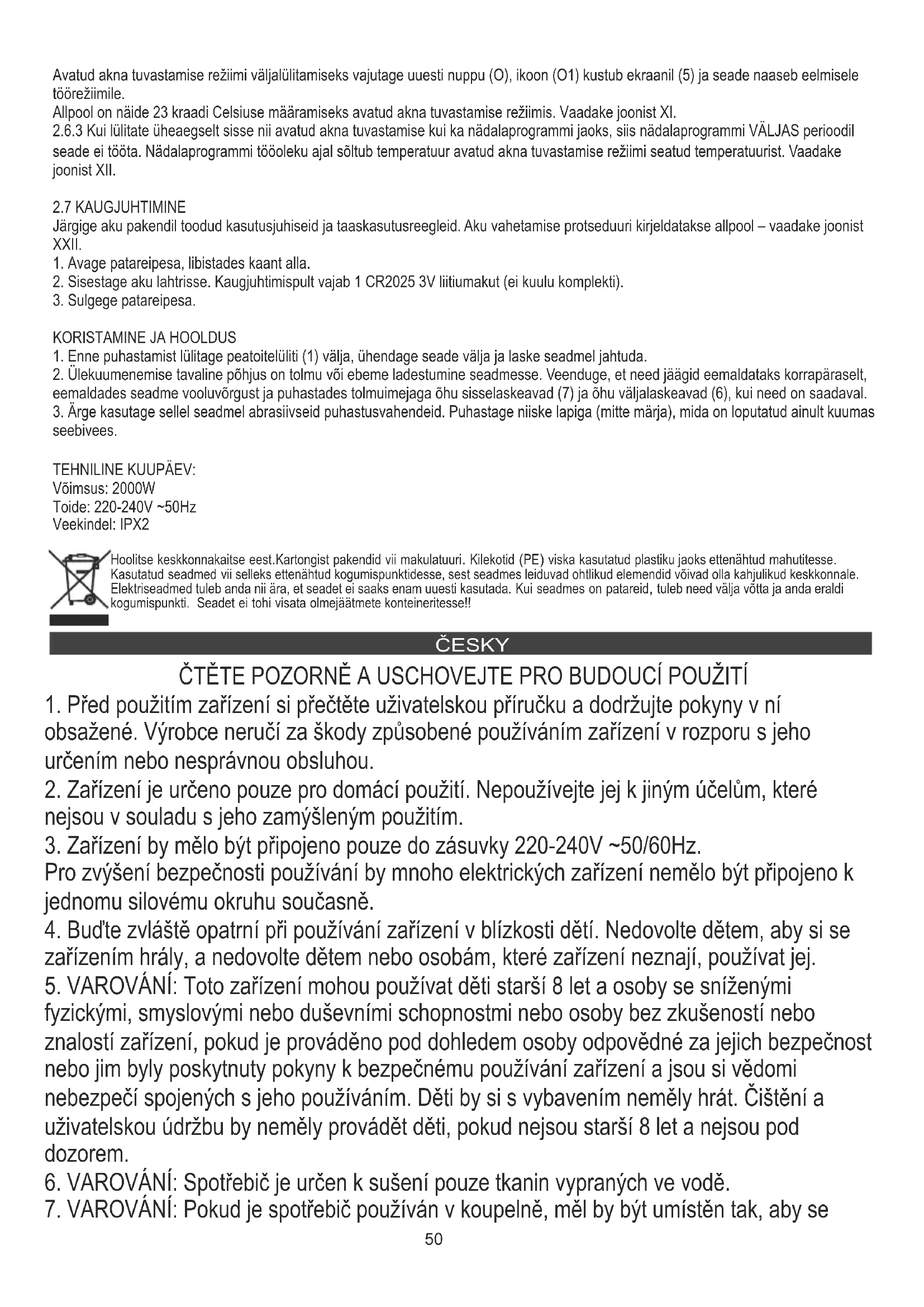

1. Před použitím zařízení si přečtěte uživatelskou příručku a dodržujte pokyny v ní obsažené. Výrobce neručí za škody způsobené používáním zařízení v rozporu s jeho určením nebo nesprávnou obsluhou.
2. Zařízení je určeno pouze pro domácí použití. Nepoužívejte jej k jiným účelům, které nejsou v souladu s jeho zamýšleným použitím.
3. Zařízení by mělo být připojeno pouze do zásuvky 220-240V \~50/60Hz.

Pro zvýšení bezpečnosti používání by mnoho elektrických zařízení nemělo být připojeno k jednomu silovému okruhu současně.

1. Bud'te zvláště opatrní při používání zařízení v blízkosti dětí. Nedovolte dětem, aby si se zařízením hrály, a nedovolte dětem nebo osobám, které zařízení neznají, používat jej.
2. VAROVÁNÍ: Toto zařízení mohou používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez zkušeností nebo znalostí zařízení, pokud je prováděno pod dohledem osoby odpovědné za jejich bezpečnost nebo jim byly poskytnuty pokyny k bezpečnému používání zařízení a jsou si vědomi nebezpečí spojených s jeho používáním. Děti by si s vybavením neměly hrát. Čištění a uživatelskou údržbu by neměly provádět děti, pokud nejsou starší 8 let a nejsou pod dozorem.
3. VAROVÁNÍ: Spotřebič je určen k sušení pouze tkanin vypraných ve vodě.
4. VAROVÁNÍ: Pokud je spotřebič používán v koupelně, měl by být umístěn tak, aby se

vypínače a další ovládací prvky nemohly dotknout osoby ve vaně nebo sprše.
8. VAROVÁNÍ: Aby se předešlo nebezpečí pro velmi malé děti, měl by být tento spotřebič instalován tak, aby jeho nejnižší část byla alespoň 600 mm nad podlahou.
9. VAROVÁNÍ: Aby nedošlo k přehřátí, zařízení nezakrývejte.
10. Po použití vždy vytáhněte zástrčku ze zásuvky uchopením zásuvky rukou. NETAHEJTE za síťový kabel.
11. Neponořujte kabel, zástrčku ani celý spotřebič do vody nebo jiné tekutiny. Nevystavujte zařízení povětrnostním vlivům (déšť, slunce atd.)
12. Pravidelně kontrolujte stav napájecího kabelu. Pokud je napájecí kabel poškozen, měl by být vyměněn ve specializované opravně, aby se předešlo nebezpečí.
13. Spotřebič nepoužívejte s poškozeným napájecím kabelem nebo pokud spadl na zem nebo byl jakkoli poškozen nebo nefunguje správně. Neopravujte zařízení sami, mohlo by dojít k úrazu elektrickým proudem. Vratte poškozené zařízení do příslušného servisního střediska ke kontrole nebo opravě. Jakékoli opravy mohou být prováděny pouze autorizovanými servisními místy. Nesprávně provedená oprava může mít za následek vážné nebezpečí pro uživatele.
14. Nepoužívejte zařízení v blízkosti hořlavých materiálů.
15. Nenechávejte zařízení připojené do zásuvky bez dozoru.
16. Pro dodatečnou ochranu je vhodné instalovat do elektrického obvodu proudový chránič (RCD) se jmenovitým zbytkovým proudem nepřesahujícím 30 mA. Obrat’te se na to s elektrikářem.
17. Při použití spotřebiče v koupelně po použití vytáhněte zástrčku ze síťové zásuvky, protože blízkost vody je nebezpečná, i když je spotřebič vypnutý.
18. Nedovolte, aby se zařízení namočilo. Pokud zařízení spadne do vody, okamžitě vytáhněte zástrčku ze zásuvky. Když je zařízení připojeno k elektrické síti, nedávejte ruce do vody. Před opětovným použitím jej musí zkontrolovat kvalifikovaný elektrikář.
19. Nemanipulujte se zařízením mokrýma rukama.
20. Před vytažením zástrčky ze zásuvky vždy spotřebič vypněte.
21. Ovládací zařízení musí být neustále pod dohledem a v dohledu. Při odchodu z místnosti, kde je zařízení v provozu, jej vždy vypněte. Pokud zařízení nefunguje, vždy vytáhněte zástrčku ze síťové zásuvky.
22. Nepřipojujte zařízení k automatickému odpojovacímu zařízení, jako je zařízení pro regulaci teploty nebo časovač.
23. Hořlavé materiály jako nábytek, lůžkoviny, papír, oděvy, závěsy atd. udržujte ve vzdálenosti alespoň jeden metr od zařízení.
24. Během provozu zařízení nezakrývejte a nepokládejte na něj žádné předměty.
25. Napájecí kabel nesmí být položen nad nebo pod ohřívačem, ani se nesmí dotýkat nebo ležet v blízkosti jeho horkých povrchů. Neumistujte zařízení pod elektrickou zásuvku.
26. Topné plochy se mohou zahřát na více než 60°C. Zařízení by mělo být instalováno na takovém místě, aby k němu děti a domácí zvířata nemohly dosáhnout.
27. Zařízení nesmí být instalováno ani používáno ve vozidlech.

1. Uvnitř spotřebiče jsou části, které mohou být horké nebo způsobovat jiskry.

Nepoužívejte ohřívač v prostorách, kde se používají nebo skladují materiály jako benzín, barvy nebo jiné hořlavé látky.

1. Vždy odpojte zařízení ze sítě a odpojte napájecí kabel od zařízení, když jej nepoužíváte nebo jej chcete vyčistit.

PŘED PRVNÍM POUŽITÍM:

1. Po odstranění obalu se ujistěte, že je zařízení v dobrém stavu.
2. Obalové materiály mohou obsahovat plasty, hřebíky atd., které mohou být nebezpečné, a proto by neměly být ponechány v dosahu dětí.
3. Udržujte všechny předměty alespoň 1 metr od přední a bočních stran spotřebiče.
4. Nepoužívejte zařízení v blízkosti okna, protože déšť může způsobit úraz elektrickým proudem.
5. Nepoužívejte zařízení venku nebo na mokrém povrchu. Zabraňte rozlití tekutiny na zařízení.

ZPŮSOB INSTALACE NA STĚNU

1. Instalaci MUSÍ provést kvalifikovaný elektrikář.
2. Nepřipojujte zařízení k síťovému zdroji, dokud nebude nainstalováno na své konečné místo a upraveno do polohy, ve které bude používáno.
3. Vyhněte se instalaci za dveřmi.
4. Zařízení nesmí být umístěno bezprostředně pod zásuvkou.
5. Aby se předešlo nebezpečí způsobenému neúmyslným resetováním tepelné pojistky, toto zařízení nesmí být napájeno přes externí spínací zařízení, jako je časovač, nebo připojeno k obvodu, který je pravidelně zapínán a vypínán ze strany veřejné služby.
6. Na stěně ve vzdálenosti nejméně 1,8 metru od země vytvořte dva otvory vodorovně se vzdáleností otvorů asi 176 mm. Dva kovové šrouby a dva plastové rozpěrné šrouby jsou připevněny v krabici společně se zařízením.
7. Nainstalujte do otvorů rozpěrné šrouby, aby hlavičky hřebíků byly mírně nahoře a vyčnívaly alespoň 4 mm ze stěny.

Umístěte zařízení výdechem vzduchu směrem dolů, zarovnejte hlavičku hřebíku se dvěma otvory na zadní straně trupu, zavěste ji na šroub a posuňte zařízení odpovídajícím způsobem tak, aby otvor výrobku zachytil hřebík. tak, aby byl pevně nainstalován.

1. Po dokončení instalace nejprve zkontrolujte stabilitu montáže a poté, co bude zcela stabilní, zapněte napájení.
2. Před použitím se ujistěte, že je upevňovací matice věšáku na ručníky (4) utažena.
3. Otočte věšák na ručníky (3) dolů nebo nahoru podle vašich potřeb.
4. Před použitím se ujistěte, že je zařízení dobře upevněno na stěně.

VAROVÁNÍ:

* Žádným způsobem nezakrývejte ani neomezujte proudění vzduchu do vstupní nebo výstupní mřížky, protože by se zařízení mohlo přehřát a mohlo by dojít k požáru.

* HROZÍ RIZIKO POŽÁRU, POKUD JE OHŘÍVAČ ZAKRYT NEBO UMÍSTĚN V BLÍZKOSTI ZÁCLONY NEBO JINÝCH HOŘLAVÝCH MATERIÁLŮ.

POPIS PRODUKTU: Koupelnové topidlo CR7747 – obrázek I a II.

1. Hlavní vypínač 2. Pouzdro 3. Stojan na ručník
2. Upevňovací matice věšáku na ručníky 5. Displej na obrazovce 6. Výstup vzduchu
3. Vstup vzduchu

Popis ovládacího panelu - Obrázek III.

T – digitální displej K1 – ikona týdenního programu „P“

R – ikona časovače F1 – ikona teplovzdušného ventilátoru

F2 – ikona horkovzdušného ventilátoru O1 – ikona režimu detekce otevřeného okna

8 – Tlačítko ventilátoru 9 – Tlačítko časovače

Popis dálkového ovladače (4) - Obrázek IV.

A – tlačítko pracovního stavu 8 - Tlačítko ventilátoru
9 - Tlačítko času C - Tlačítko nastavení "SET"
E – tlačítko pro snížení teploty / času „-“ F - tlačítko pro zvýšení teploty / času „+“
G – tlačítko pro potvrzení požadovaného nastavení „OK“ J – tlačítko požadovaného pracovního dne pro dny „d1-d7“
K - tlačítko týdenního programu "P" L - tlačítko časového spínání "TIME/on"
N - tlačitko pro vypnutí času "TIME/off" M - editační tlačitko pro období P1-P6
O - tlačítko režimu detekce otevřeného okna

1. POUŽÍVÁNÍ BEZ DÁLKOVAÉHO OVLÁDÁNÍ

1.1. POHOTOVOSTNÍ STAV - obrázek V

Zapojte napájení a zapněte hlavní vypínač (1) na zadní straně zařízení. Zařízení přejde do pohotovostního stavu. Na displeji se zobrazí „S“ – podívejte se na obrázek V.

1.2. PROVOZ VENTILÁTORU – obrázek: VI, VII, VIII.

Stiskněte tlačítko ventilátoru (8) na zařízení:

• jednou zařízení proudí studený vzduch – displej vypadá jako na obrázku VI.
• dvakrát, zařízením proudí teplý vzduch – displej vypadá jako na obrázku VII.
• třikrát proudí zařízením horký vzduch – displej vypadá jako na obrázku VIII.
• čtyřikrát, zařízení přejde do pohotovostního stavu. Před vypnutím zařízení fouká studený vzduch po dobu 30 sekund – displej vypadá jako na obrázku VI.

1.3. PROVOZ ČASOVAČE – obrázek: IX, X.

\* ZPOŽDĚNÉ ZASTAVENÍ - obrázek IX.

Stisknutím tlačítka (9) nastavíte časovač v rozsahu 1 – 12 hodin. Jedním stisknutím tlačítka (9) prodloužíte časovač o jednu hodinu. Po nastavení času opakovaným stisknutím tlačítka (9) na požadované časové období se na displeji na 5 sekund zobrazí aktuální čas nastavení, poté se vrátí k předchozímu zobrazení, mezitím začne svítit ikona časovače (R.). Po uplynutí požadovaného času se zařízení automaticky vypne. Obrázek IX. je příklad nastavení 8 hodin.

\* ODLOŽENÝ START – obrázek X.

V pohotovostním režimu stiskněte tlačitko časovače (9), můžete nastavit dobu zapnutí v rozsahu od 1 do 12 hodin. Po nastavení času opakovaným stisknutím tlačitka (9) se na displeji (5) zobrazí čas zapnutí a také se rozsvítí ikona (R.). Displej (5) se automaticky sníží o 1 hodinu za každou uplynulou hodinu. Jakmile nastane čas zapnutí, zařizení se automaticky zapne. Výchozí nastavení teploty při zapnutí je 23 stupňů Celsia. Obrázek X. je příklad nastavení doby zapnutí na 8 hodin.

1.4. NASTAVENÍ TEPLOTY

Pokud nepoužíváte dálkové ovládání (4), není k dispozici žádná funkce nastavení teploty. Zařízení se automaticky vypne po 12 hodinách nepřetržitého provozu a přejde do pohotovostního režimu.

2. POUŽÍVÁNÍ S DÁLKOVÝM OVLÁDÁNÍM

FUNKCE OVLÁDANÉ DÁLKOVÝM OVLÁDÁNÍM POPISOVANÉ NÍŽE NELZE NASTAVIT BEZ POUŽITÍ DÁLKOVÉHO OVLÁDÁNÍ Poznámka: Během provozu dálkového ovládání (4) musí vysílač dálkového ovládání mířit na oblast příjmu dálkového ovládání zařizení, aby se předešlo neúčinnosti dálkového ovládání. Dálkový ovladač (4) lze běžně používat do 3 metrů před výrobkem a v levém a pravém úhlu 60 stupňů.

2.1. PROVOZ VENTILÁTORU – obrázek: VI, VII, VIII.

Stiskněte jednou tlačítko (A), zařízení přejde do pracovního stavu, zařízením proudí studený vzduch – displej vypadá jako na obrázku VI. Stiskněte tlačítko ventilátoru (8):

• opět zařízením proudí teplý vzduch – displej vypadá jako na obrázku VII.
• opět zařízením proudí horký vzduch – displej vypadá jako na obrázku VIII.
• opět zařízení přejde do pracovního stavu, zařízením proudí studený vzduch – displej vypadá jako na obrázku VI.

Opětovným stisknutím tlačítka (A) začne foukat studený vzduch, displej vypadá jako na obrázku V. Po 30 sekundách zařízení přestane foukat, zařízení se opět přepne do pohotovostního režimu.

2.2. PROVOZ ČASOVAČE – obrázek: IX, X.

K ovládání funkce časovače pomocí dálkového ovladače použijte tlačitko (9). Obsluha je stejná jako u tlačitek na krytu zařízení popsanych v bodě 1.3.

2.3. NASTAVENÍ AKTUÁLNÍHO ČASU / DNE – obrázek: XIII, XIV, XV.

Je nutné nastavit vnitřní hodiny zařízení nastavením aktuální hodiny a minuty a aktuálního dne v týdnu, jen aby zařízení správně fungovalo s týdenním programem.

Týdenní program lze nastavit POUZE pomocí dálkového ovladače.

POZNÁMKA: po vypnutí zařízení (vypnutí zástrčky) nebo přerušení dodávky elektriny se zařízení resetuje, je nutné znovu nastavit aktuální čas a den, protože zařízení není vybaveno vnitřní baterií pro podporu vnitřní paměti hodiny zařízení.

Aktuální čas (hodiny a minuty) a den v týdnu lze nastavit jak v pohotovostním režimu, tak v pracovním stavu. Postupujte podle následujících kroků:

2.3.1. NASTAVENÍ AKTUÁLNÍHO ČASU

Stiskněte tlačítko SET (C.) na dálkovém ovladači (4)

- jednou se na digitálním displeji (T) zobrazí „12“, což znamená 12:00 jako výchozí, poté opakovaným stisknutím tlačítka plus (F) nebo mínus (E) nastavte aktuální hodinu v rozsahu od 00 do 23 podle místní čas

- znovu stiskněte tlačítko SET (C.), na displeji se zobrazí minuty „ 30“, což znamená půl hodiny jako výchozí, poté opakovaným stisknutím tlačítka plus (F) nebo mínus (E) nastavte aktuální minuty v rozsahu od 00 do 59. Nyní pokračujte v postupu nastavení popsaném v bodě 2.3.2.

2.3.2. NASTAVENÍ AKTUÁLNÍHO DNE

Po dokončení nastavení aktuálního času (bod 2.3.1) pokračujte v nastavování dne, jak je uvedeno níže:

- znovu stiskněte tlačítko SET (C) na dálkovém ovladači (4) pro zobrazení dne v týdnu,

- poté opakovaným stisknutím tlačítka plus (F) nebo mínus (E) nastavte aktuální den.

Na digitálním displeji (T) se zobrazí: d1=pondělí, d2=úterý, d3=středa, d4=čtvrtek, d5=pátek, d6=sobota, d7=neděle.

- poté stiskněte tlačítko „OK“ pro potvrzení (G) pro potvrzení nastavení.

Příklad: nastavení na středu, 9:30 – podívejte se na obrázky: XIII, XIV, XV.

POZNÁMKA:

• Po vypnutí zařízení (vypnutí zástrčky) nebo přerušení dodávky elektriny se zařízení resetuje, je nutné znovu nastavit aktuální čas a den.
• V takovém případě stiskněte tlačítko SET (C) pro kontrolu aktuálního času a dne;
• Doba nastavení časovače je 00-23 pro hodiny, 00-59 pro minuty. Chcete-li zkontrolovat aktuální čas a nastavenou teplotu, stiskněte znovu SET.

2.4. NASTAVENÍ TEPLOTY – obrázek XVI.

Během pracovního stavu stiskněte tlačítka plus (F) nebo minus (E), na digitálním displeji (T) se zobrazí „23“, což znamená výchozí teplotu 23 stupňů Celsia. Poté stiskněte opakovaně tlačítka plus (F) nebo minus (E) pro nastavení požadované teploty v rozsahu od 10 do 49 stupňů Celsia, stiskněte potvrzovací tlačítko (G) pro potvrzení nastavení.

Například: Aktuální okolní teplota je 15 stupňů Celsia, když je teplota nastavena na 25 stupňů Celsia, digitální displej (T) se zobrazí jako na obrázku XVI.

Princip regulace teploty zařízením:

• když je rozdíl mezi požadovanou teplotou a aktuální teplotou v místnosti vyšší než 2 stupně Celsia, zařízení pracuje s proudem horkého vzduchu, svítí ikona (F2),
• když je rozdíl mezi požadovanou teplotou a aktuální teplotou v místnosti nižší než 2 stupně Celsia, zařízení pracuje s proudem teplého vzduchu, svítí ikona (F1),
• když je požadovaná teplota a aktuální pokojová teplota stejná, zařízení fouká proud studeného vzduchu po dobu 30 sekund, aby vyfoukl teplý vzduch zbylý uvnitř, poté zařízení přestane fungovat.

Pokud chcete nastavení teploty zrušit, stiskněte tlačítko ventilátoru (8) pro výběr nízké nebo vysoké úrovně ohřevu, zařízení bude pracovat bez nastavení teploty, także digitální displej (T) zobrazí „--“. Po nepřetržitém zahřivání po dobu 12 hodin bude ventilátor foukat studený vzduch po dobu 30 sekund, poté zařízení přestane foukat a přejde do pohotovostního režimu.

2.5. NASTAVENÍ TÝDENNÍHO PROGRAMU – dostupné pouze pomocí dálkového ovladače (4). Postavy : XVII – XXI.

POZNÁMKA: Před zapnutím týdenního programu: musí být nastaveny dny práce a pracovní doba (P1-P6), jinak je výchozí týdenní stav „00“, produkt nefunguje.

Po kompletním nastavení aktuálního ČASU / DNE (body 2.3.1 a 2.3.2) jsou níže uvedeny kroky pro nastavení týdenního programu:

2.5.1 Stiskněte tlačítko (A) na dálkovém ovladači, produkt přejde do funkčního stavu.

2.5.2 Stiskněte tlačítko týdenního programu (K), na displeji (5) se zobrazí ikona K1, přístroj přejde do nastavení týdenního programu.

Podívejte se na obrázek XVII.

2.5.3 Stiskněte tlačitko dne (J), na digitálním displeji (T) se zobrazí „d1“, poté opakovaným stisknutím tlačitka dne (J) nastavte požadovaný pracovní den (pondělí-neděle: d1\~d7). Podívejte se na obrázek XVIII, abyste viděli příklad nastavení pro pondělí.

2.5.4. Stiskněte editační tlačítko (M), na displeji (5) se zobrazí „P1“ - perioda jedna - jako výchozí, stiskněte editační tlačítko (M) pro nastavení časového intervalu (P1-P6).

Poznámka: Lze nastavit maximálně 6 časových úseků pro každý pracovní den, přičemž lze nastavit libovolný čas a upravit teplotu.

Postupujte podle kroků 2.5.5 – 2.5.7 níže a nastavte: čas zapnutí / čas vypnutí / požadovanou teplotu pro každé časové období (P1-P6). Nastavení P1 znázorněné na obrázku XIX.

2.5.5. Stiskněte tlačítko času (L), na digitálním displeji (T) se standardně zobrazí „00“. Stiskněte tlačítko časovače (L) jednou v krocích po jedné hodině tolikrát, kolikrát je potřeba, abyste nastavili požadovaný čas zapnutí (00-24 hodin). Příklad: nastavte čas zapnutí na 7:00 - viz obrázek XX.

2.5.6. Stiskněte tlačítko pro vypnutí (N) pro nastavení zastavení časového úseku, digitální displej (T) standardně zobrazuje předchozí čas zapnutí. Stiskněte tlačítko pro vypnutí (N), při každém stisknutí se zvýší o jednu hodinu pro nastavení času vypnutí v rozsahu: 00-24 hodin. Příklad: nastavení času vypnutí 13:00 – viz obrázek XXI.

Požadovaná hodina vypnutí nemůže být dřivější než požadovaná hodina zapnutí.

Když je požadovaný čas zapnutí (začátek periody) stejný jako požadovaný čas vypnutí (konec periody), zařízení přejde do pohotovostního režimu.

2.5.7. Opakovaným stisknutím tlačítka plus (F) nebo mínus (E) nastavte požadovanou teplotu v rozsahu od 10 do 49 stupňů Celsia.
2.5.8. Opakujte kroky 2.5.3 – 2.5.7 popsané výše pro nastavení týdenního programu pro všechny požadované pracovní dny zařízení.
2.5.9. Poté stiskněte potvrzovací tlačitko (G) pro potvrzení nastavení.

2.5.10 Chcete-li zrušit funkci týdenního programu, stiskněte znovu tlačítko (K), ikona (K1) zhasne. Týdenní program je vypnutý.

Poznámka: Po dokončení výše uvedeného nastavení a spuštění týdenního programu se na displeji (5) rozsvítí ikona K1, poté:

• stiskněte tlačítko dne (J) pro kontrolu nastaveného pracovního dne (d1-d7),
• stiskněte tlačítko editace (M) pro kontrolu časového období (P1-P6),
• stiskněte tlačítko času zapnutí (L) pro kontrolu nastaveného času zapnutí,
• stiskněte tlačítko pro vypnutí (N) pro kontrolu nastaveného času vypnutí.

2.6. NASTAVENÍ REŽIMU DETEKCE OTEVŘENÉHO OKNA - dostupné pouze pomocí dálkového ovladače (4).

2.6.1. Stiskněte tlačítko (A) na dálkovém ovladači (4), zařízení přejde do pracovního stavu. Nechte zařízení chvíli zahřivat, dokud nebude fungovat stabilní.
2.6.2. Stiskněte tlačítko (O) na dálkovém ovládání, ikona (O1) se zobrazí na displeji (5). Zobrazení teploty ve výchozím nastavení „23“.

Opakovaným stisknutím tlačítka plus (F) nebo mínus (E) nastavte cílovou teplotu. Během režimu detekce otevřeného okna, jakmile okolní teplota klesne o 5-10 stupňů Celsia do 10 minut, zařízení přestane fungovat a přejde do pohotovostního režimu. Poté stiskněte tlačitko (A) pro zapnutí zařízení.

Dalším stisknutím tlačítka (O) vypnete režim detekce otevřeného okna, ikona (O1) na displeji (5) zhasne a zařízení se vrátí do předchozího pracovního režimu.

Níže je uveden příklad nastavení 23 stupňů Celsia během režimu detekce otevřeného okna. Podívejte se na obrázek XI.

2.6.3 Při současném zapnutí pro detekci otevřeného okna a týdenní program během období OFF týdenního programu zařízení nepracuje. Během pracovního stavu týdenního programu je teplota podřízena nastavené teplotě režimu detekce otevřeného okna.

Podívejte se na obrázek XII.

2.7 DÁLKOVÉ OVLÁDÁNÍ

Dodržujte pokyny k použití a pravidla recyklace uvedená na obalu baterie. Postup výměny baterie je popsán níže – viz obrázek XXII.

1. Otevřete přihrádku na baterie posunutím krytu dolů.
2. Vložte baterii do přihrádky. Dálkové ovládání vyžaduje 1 lithiovou baterii CR2025 3V (není součástí dodávky).
3. Zavřete přihrádku na baterie.

VYMAZÁNÍ A ÚDRŽBA

1. Před čištěním vypněte hlavní vypínač (1), odpojte zařízení a nechte zařízení vychladnout.
2. Častou příčinou přehřátí jsou usazeniny prachu nebo vláken ve spotřebiči. Zajistěte, aby byly tyto usazeniny pravidelně odstraňovány odpojením zařízení a vysáváním přívodů vzduchu (7) a výstupů vzduchu (6), pokud jsou k dispozici.
3. Na toto zařízení nepoužívejte abrazivní čisticí prostředky. Čistěte vlhkým hadříkem (ne mokrým) opláchnutým pouze v horké mýdlové vodě.

TECHNICKÉ DATUM:

Výkon: 2000W

Napájení: 220-240V \~50Hz

Vodotěsnost: IPX2

Ochrana životního prostředí. Kartón odevzdejte do sběru. Polyetylénové sáčky (PE) vyhazujte do kontejneru na plasty. Vysloužilý přístroj odevzdejte do příslušného sběrného dvoru, protože některé části zařizení mohou představovat pro životní prostředí nebezpečí. Elektrický přístroj odevzdejte tak, aby se omezilo jeho opětovné používání. Pokud jsou v přístroji baterie, vyjměte je a odevzdejte do příslušného sběrného místa zvlášť.

Přístroj nevyhazujte do popelnic ani kontejneru na směsný odpad!!

MAGYAR

OLVASSA EL FIGYELMESEN, ÉS ÖRIZZE MEG A KÉSÖBBI HASZNÁLATHOZ

8 – Tlačidlo ventilátora 9 – Tlačidlo časovača

Popis dial'kového ovládača (4) - Obrázok IV.

E – tlačidlo zníženia teploty / času „-“ F – tlačidlo zvýšenia teploty / času „+“

O - tlačidlo režimu detekcie otvoreného okna

POUŽITIE

1. POUŽÍVANIE BEZ DIAL'KOVÉHO OVLÁDANIA

Stlačte tlačidlo ventilátora (8) na zariadení:

Stlačte tlačidlo ventilátora (8):

Týždenný program je možné nastavit' LEN pomocou dial'kového ovládača.

- opätovným stlačením tlačidla SET (C) na dialkovom ovládači (4) zobrazíte deň v týždni,

2.5. NASTAVENIE TÝŽDENNÉHO PROGRAMU – dostupné len pomocou dialkového ovládača (4). Postavy : XVII – XXI.

2.5.1 Stlačte tlačidlo (A) na dial'kovom ovládači, produkt prejde do pracovného stavu.

2.5.9. Potom stlačte potvrdzovacie tlačidlo (G) na potvrdenie nastavení.
