Tuotetyyppi	Kylpyhuonelämmitin
Merkki	Camry
Malli	CR 7747
Teho	2000 W
Virtalähde	220-240 V ~ 50 Hz
Suojausluokka	IPX2
Asennus	Seinään, vähimmäiskorkeus 1,8 m lattiasta
Pyyheteline	Kyllä, käännettävä
Kaukosäädin	Kyllä (CR2025-paristo ei sisälly)
Viikoittainen ohjelmointi	Jopa 6 jaksoa päivässä
Ilmanvaihtotilat	Raikas ilma, heikko lämmin ilma, voimakas lämmin ilma
Ajastin	1-12 tuntia, viivästetty käynnistys
Ikkunan aukon tunnistus	Kyllä, automaattinen pysäytys, jos lämpötila laskee
Lämpötila-alue	10-49 °C
Automaattinen sammutus	12 tunnin jatkuvan käytön jälkeen
Lämpöpinta	Voi ylittää 60 °C
Huolto	Puhdista kostealla liinalla, imuroi ritilät
Paino	Ei ilmoitettu
Mitat (noin)	Ei ilmoitettu

Usein kysytyt kysymykset - CR 7747 CAMRY

Kuinka asennan laitteen seinään?

Asennuksen saa suorittaa vain pätevä sähköasentaja. Poraa kaksi vaakasuoraa reikää, joiden väli on 176 mm, vähintään 1,8 m lattiasta. Käytä mukana toimitettuja ruuveja ja tulppia. Ripusta laite kohdistamalla takareiät ruuvinpäihin.

Mitä tehdä, jos kaukosäädin ei toimi?

Tarkista paristo (CR2025, ei sisälly) ja vaihda tarvittaessa. Varmista, että lähetin on suunnattu laitteen vastaanottimeen, enintään 3 metrin etäisyydellä ja 60 asteen kulmassa.

Kuinka ohjelmoin lämmityksen viikoksi?

Käytä kaukosäädintä. Aseta ensin nykyinen aika ja päivä (SET-painike). Paina P päästäksesi viikoittaiseen ohjelmaan, valitse päivä (d1-d7-painike) ja sitten jakso (P1-P6). Aseta käynnistysaika, sammutusaika ja haluttu lämpötila. Vahvista OK-painikkeella.

Laite sammuu itsestään 12 tunnin jälkeen, onko se normaalia?

Kyllä, se on turvatoiminto. Lämmitin sammuu automaattisesti 12 tunnin jatkuvan käytön jälkeen ylikuumenemisen estämiseksi. Voit kytkeä sen takaisin päälle manuaalisesti.

Kuinka puhdistan lämmittimen?

Ennen puhdistusta sammuta laite, irrota se pistorasiasta ja anna jäähtyä. Käytä imuria puhdistaaksesi ilman sisään- ja ulostuloritilöiden pöly. Älä käytä hankaavia puhdistusaineita tai kosteaa liinaa.

Voinko käyttää laitetta kylpyhuoneessa?

Kyllä, laite on IPX2-luokiteltu, joten se kestää vesiroiskeita. Varmista, että kytkimet eivät ole ulottuvilla kylpyammeesta tai suihkusta. Irrota se pistorasiasta käytön jälkeen.

Mikä on turvaetäisyys?

Pidä kaikki syttyvät esineet (huonekalut, verhot jne.) vähintään 1 metrin etäisyydellä laitteesta. Älä koskaan peitä lämmitintä äläkä aseta mitään sen päälle.

Kuinka säädän lämpötilaa ilman kaukosäädintä?

Lämpötilan säätö on mahdollista vain kaukosäätimellä. Ilman sitä laite toimii vain tuuletintilassa (raikas ilma, heikko tai voimakas lämmin) ja sammuu 12 tunnin jälkeen.

Mitä O1-kuvake näytössä tarkoittaa?

Se on ikkunan aukon tunnistustila. Jos huoneenlämpötila laskee 5-10 °C 10 minuutin aikana, laite sammuu automaattisesti. Aktivoidaksesi tai poistaaksesi sen, paina kaukosäätimen O-painiketta.

Kuinka vaihdan kaukosäätimen pariston?

Liu'uta paristolokeron kansi alaspäin. Aseta CR2025-litiumparisto (3V) noudattaen napaisuutta. Sulje kansi. Paristoa ei toimiteta mukana.

KÄYTTÖOHJE CR 7747 CAMRY

O – atviro lango aptikimo režimo mygtukas

NAUDOJIMAS

1. Ennen kuin käytät laitetta, lue käyttöopas ja noudata sen sisältämiä ohjeita. Valmistaja ei ole vastuussa vahingoista, jotka aiheutuvat laitteen käyttötarkoituksen vastaisesta käytöstä tai virheellisestä käytöstä.
2. Laite on tarkoitettu vain kotikäyttöön. Älä käytä sitä muihin tarkoituksiin, jotka ovat ristiriidassa sen käyttötarkoituksen kanssa.
3. Laite saa kytkeä vain 220-240V \~50/60Hz pistorasiaan.
   Käyttöturvallisuuden lisäämiseksi monia sähkölaitteita ei pidä kytkeä samaan virtapiiriin samanaikaisesti.
4. Ole erityisen varovainen käyttäessäsi laitetta lasten ollessa lähellä. Älä anna lasten leikkiä laitteella äläkä anna lasten tai laitetta tuntemattomien ihmisten käyttää sitä.

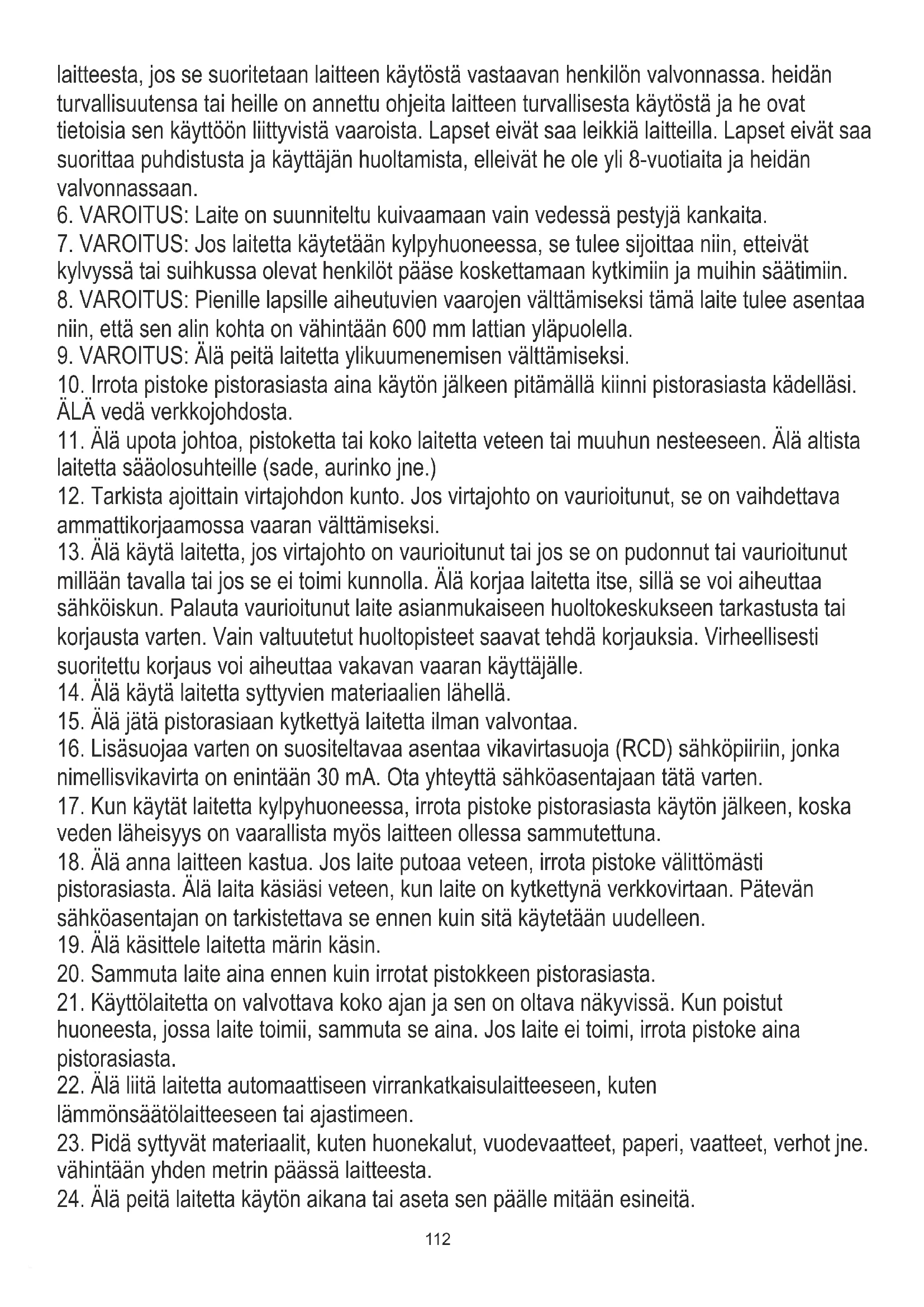

5. VAROITUS: Tätä laitetta voivat käyttää yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, aisti- tai henkiset kyvyt ovat heikentyneet tai henkilöt, joilla ei ole kokemusta tai tietoa

laitteesta, jos se suoritetaan laitteen käytöstä vastaavan henkilön valvonnassa. heidän turvallisuutensa tai heille on annettu ohjeita laitteen turvallisesta käytöstä ja he ovat tietoisia sen käyttöön liittyvistä vaaroista. Lapset eivät saa leikkiä laitteilla. Lapset eivät saa suorittaa puhdistusta ja käyttäjän huoltamista, elleivät he ole yli 8-vuotiaita ja heidän valvonnassaan.

1. VAROITUS: Laite on suunniteltu kuivaamaan vain vedessä pestyjä kankaita.

2. VAROITUS: Jos laitetta käytetään kylpyhuoneessa, se tulee sijoittaa niin, etteivät kylvyssä tai suihkussa olevat henkilöt pääse koskettamaan kytkimiin ja muihin säätimiin.

3. VAROITUS: Pienille lapsille aiheutuvien vaarojen välttämiseksi tämä laite tulee asentaa niin, että sen alin kohta on vähintään 600 mm lattian yläpuolella.

4. VAROITUS: Älä peitä laitetta ylikuumenemisen välttämiseksi.

5. Irrota pistoke pistorasiasta aina käytön jälkeen pitämällä kiinni pistorasiasta kädelläsi. ÄLÄ vedä verkkojohdosta.

6. Älä upota johtoa, pistoketta tai koko laitetta veteen tai muuhun nesteeseen. Älä altista laitetta sääolosuhteille (sade, aurinko jne.)

7. Tarkista ajoittain virtajohdon kunto. Jos virtajohto on vaurioitunut, se on vaihdettava ammattikorjaamossa vaaran välttämiseksi.

8. Älä käytä laitetta, jos virtajohto on vaurioitunut tai jos se on pudonnut tai vaurioitunut millään tavalla tai jos se ei toimi kunnolla. Älä korjaa laitetta itse, sillä se voi aiheuttaa sähköiskun. Palauta vaurioitunut laite asianmukaiseen huoltokeskukseen tarkastusta tai korjausta varten. Vain valtuutetut huoltopisteet saavat tehdä korjauksia. Virheellisesti suoritettu korjaus voi aiheuttaa vakavan vaaran käyttäjälle.

9. Alä käytä laitetta syttyvien materiaalien lähellä.

10. Älä jätä pistorasiaan kytkettyä laitetta ilman valvontaa.

11. Lisäsuojaa varten on suositeltavaa asentaa vikavirtasuoja (RCD) sähköpiiriin, jonka nimellisvikavirta on enintään 30 mA. Ota yhteyttä sähköasentajaan tätä varten.

12. Kun käytät laitetta kylpyhuoneessa, irrota pistoke pistorasiasta käytön jälkeen, koska veden läheisyys on vaarallista myös laitteen ollessa sammutettuna.

13. Älä anna laitteen kastua. Jos laite putoaa veteen, irrota pistoke välittömästi pistorasiasta. Älä laita käsiäsi veteen, kun laite on kytkettynä verkkovirtaan. Pätevän sähköasentajan on tarkistettava se ennen kuin sitä käytetään uudelleen.

14. Älä käsittele laitetta märin käsin.

15. Sammuta laite aina ennen kuin irrotat pistokkeen pistorasiasta.

16. Käyttölaitetta on valvottava koko ajan ja sen on oltava näkyvissä. Kun poistut huoneesta, jossa laite toimii, sammuta se aina. Jos laite ei toimi, irrota pistoke aina pistorasiasta.

17. Ålä liitä laitetta automaattiseen virrankatkaisulaitteeseen, kuten lämmönsäätölaitteeseen tai ajastimeen.

18. Pidä syttyvät materiaalit, kuten huonekalut, vuodevaatteet, paperi, vaatteet, verhot jne. vähintään yhden metrin päässä laitteesta.

19. Älä peitä laitetta käytön aikana tai aseta sen päälle mitään esineitä.

20. Virtajohtoa ei saa sijoittaa lämmittimen ylä- tai alapuolelle, eikä se saa koskettaa sen kuumia pintoja tai olla niiden lähellä. Älä aseta laitetta sähköpistorasian alle.

21. Lämmityspinnat voivat lämmetä yli 60°C:een. Laite tulee asentaa sellaiseen paikkaan, että lapset ja lemmikkieläimet eivät pääse siihen käsiksi.
22. Laitetta ei saa asentaa tai käyttää ajoneuvoissa.
23. Laitteen sisällä on osia, jotka voivat olla kuumia tai aiheuttaa kipinöitä. Älä käytä lämmitintä tiloissa, joissa käytetään tai varastoidaan materiaaleja, kuten bensiiniä, maalia tai muita syttyviä aineita.
24. Irrota laite aina pistorasiasta ja irrota virtajohto laitteesta, kun se ei ole käytössä tai kun haluat puhdistaa sen.

ENNEN ENSIMMÄISTÄ KÄYTTÖÄ:

1. Kun olet poistanut pakkauksen, varmista, että laite on hyvässä kunnossa.
2. Pakkausmateriaalit voivat sisältää muovia, nauloja jne., jotka voivat olla vaarallisia ja siksi niitä ei saa jättää lasten ulottuville.
3. Pidä kaikki esineet vähintään 1 metrin päässä laitteen edestä ja sivuilta.
4. Älä käytä laitetta ikkunan vieressä, koska sade voi aiheuttaa sähköiskun.
5. Älä käytä laitetta ulkona tai märillä pinnoilla. Vältä nesteen roiskumista laitteen päälle.

SEINÄN ASENNUSMENETELMÄ

1. Asennuksen TÄYTYY suorittaa pätevä sähköasentaja.
2. Älä kytke laitetta verkkovirtaan ennen kuin se on asennettu lopulliselle paikalleen ja säädetty käyttöasentoon.
3. Vältä asentamista oven taakse.
4. Laitetta ei saa sijoittaa välittömästi pistorasian alapuolelle.
5. Lämpösuojan vahingossa tapahtuvasta nollauksesta johtuvan vaaran välttämiseksi tätä laitetta ei saa syöttää ulkoisen kytkinlaitteen, kuten ajastimen, kautta tai kytkeä virtapiiriin, jonka verkkolaite kytkee päälle ja pois säännöllisesti.
6. Tee seinälle vähintään 1,8 metrin etäisyydelle maasta kaksi reikää vaakasuoraan, reiän etäisyys noin 176 mm. Kaksi metalliruuvia ja kaksi muovista laajennusruuvia on kiinnitetty laatikossa laitteen mukana.
7. Asenna laajennusruuvit reikiin pitääksesi naulanpäät hieman ylhäällä ja ulkonevat vähintään 4 mm seinästä.
   Aseta laite ilmanpoistoaukko alaspäin, kohdista naulapää rungon takana olevien kahden reikän kanssa, ripusta se ruuviin ja siirrä laitetta sopivasti niin, että tuotteen seinään kiinnitettävä reikä tarttuu naulaan. jotta se asennetaan tukevasti.
8. Kun asennus on valmis, tarkista ensin asennusvakaus ja kytke sitten virta päälle, kun se on täysin vakaa.
9. Varmista ennen käyttöä, että pyyhetelineen kiinnitysmutteri (4) on kiristetty.
10. Käännä pyyheteline (3) alas tai ylös tarpeidesi mukaan.
11. Varmista ennen käyttöä, että laite on kunnolla kiinni seinässä.

VAROITUS:

* Älä peitä tai rajoita ilman virtausta tulo- tai poistosäleikköihin millään tavalla, sillä laite voi ylikuumentua ja aiheuttaa tulipalon vaaran.
* PALOVAARA ON OLEMASSA, JOS LÄMMITIN ON VERHOJEN TAI MUIDEN SYTTYVIEN MATERIAALIEN PEITTÄMINEN TAI SIJOITETTU NIIHIN.

TUOTTEEN KUVAUS: Kylpyhuoneen lämmitin CR7747 – Kuva I ja II.

1. Päävirtakytkin 2. Kotelo 3. Pyyheteline
2. Pyyhetelineen kiinnitysmutteri 5. Näyttö

Ohjauspaneelin kuvaus - Kuva III.

T – digitaalinen näyttö K1 – viikkoohjelman kuvake “P”

R – ajastinkuvake F1 – lämpimän ilman tuulettimen kuvake

F2 – kuumailmatuulettimen kuvake O1 – avoimen ikkunan tunnistustilan kuvake

8 – Tuuletinpainike 9 – Ajastinpainike

Kaukosäätimen (4) kuvaus - Kuva IV.

A – toimintatilapainike 8 – Tuuletinpainike
9 - Aikapainike C - Asetuspainike "SET"
E - lämpötilan / ajan vähennyspainike "-"
G – halutun asetuksen vahvistuspainike "OK" J – halutun työpäivän painike päiville "d1-d7"
K - viikko-ohjelmapainike "P"
N - aika sammutuspainike "TIME/off"

O - avoimen ikkunan tunnistustilan painike

KÄYTTÖ

1. KÄYTTÖ ILMAN KAUKOSÄÄDINTÄ

1.1. VALMIUSTILA - kuva V

Kytke virta ja kytke virta päävirtakytkimestä (1) laitteen takana. Laite siirtyy valmiustilaan. Näytössä näkyy "S" – katso kuvaa V.

1.2. PUHALTIMEN TOIMINTA – kuva: VI, VII, VIII.

Paina laitteen tuuletinpainiketta (8):

• kerran laite virtaa viileää ilmaa – näyttö näyttää kuvan VI mukaiselta.
• kaksi kertaa laite virtaa lämmintä ilmaa – näyttö näyttää kuvan VII kalta.
• kolme kertaa laite virtaa kuumaa ilmaa – näyttö näyttää kuvan VIII kalta.
• neljä kertaa laite siirtyy valmiustilaan. Ennen sammuttamista laite puhaltaa kylmää ilmaa 30 sekuntia – näyttö näyttää kuvan VI mukaiselta.

1.3. AJASTIN TOIMINTA – kuva: IX, X.

* VIIVÄSTYNYT - kuva IX.

Paina painiketta (9) asettaaksesi ajastimen alueelle 1–12 tuntia. Painikkeen (9) painallus kerran lisää ajastimen tunnin. Kun aika on asetettu toistuvasti painamalla painiketta (9) haluttuan ajanjaksoon, näytössä näkyy nykyinen asetusaika 5 sekunnin ajan, sitten palataan edelliseen näyttöön, sillä välin ajastinkuvake (R.) alkaa palaa. Halutun ajan kuluttua laite sammuu automaattisesti. Kuva IX. on esimerkki 8 tunnin asettamisesta.

* VIIVEKÄYNNISTYS - kuva X.

Paina valmiustilassa ajastinpainiketta (9), jolloin voit asettaa käynnistysajan välille 1-12 tuntia. Kun aika on asetettu toistuvalla painikkeen (9) painalluksella, näytössä (5) näkyy käynnistysaika ja myös (R.) -kuvake syttyy. Näyttö (5) pienenee automaattisesti 1 tunnilla jokaista kulunutta tuntia kohden. Kun käynnistysaika saapuu, laite käynnistyy automaattisesti. Oletusasetuslämpötila on 23 celsiusastetta käynnistyksen aikana. Kuva X. on esimerkki käynnistysajan asettamisesta 8 tuntiin.

1.4. LÄMPÖTILAN ASETUS

Lämpötilan asetustoimintoa ei ole käytettävissä, jos et käytä kaukosäädintä (4). Laite sammuu automaattisesti 12 tunnin jatkuvan käytön jälkeen ja siirtyy valmiustilaan.

2. KÄYTTÖ KAUKOSÄÄTIMEN KANSSA

ALLA KUVATTUJA KAUKO-OHJAIMEN TOIMINTOJA EI VOI ASETTAA ILMAN KAUKO-OHJAINTA

Huomautus: Kaukosäätimen (4) käytön aikana kaukosäätimen lähettimen tulee suunnata laitteen kaukosäätimen vastaanottoalueelle, jotta kaukosäädin ei toimi. Kaukosäädintä (4) voidaan normaalisti käyttää 3 metrin säteellä tuotteen edessä ja 60 asteen vasemmassa ja oikeassa kulmassa.

2.1. PUHALTIMEN TOIMINTA – kuva: VI, VII, VIII.

Paina painiketta (A) kerran, laite siirtyy toimintatilaan, laite virtaa viileää ilmaa – näyttö näyttää kuvan VI mukaiselta. Paina tuuletinpainiketta (8):

• laite virtaa jälleen lämmintä ilmaa – näyttö näyttää kuvalta VII.
• laite taas virtaa kuumaa ilmaa – näyttö näyttää kuvalta VIII.
• laite siirtyy jälleen toimintatilaan, laite virtaa viileää ilmaa – näyttö näyttää kuvan VI mukaiselta.

Kun painiketta (A) painetaan uudelleen, kylmä ilma alkaa puhaltaa, näyttö näyttää kuvalta V. 30 sekunnin kuluttua laite lakkaa puhaltamasta, laite siirtyy taas valmiustilaan.

2.2. AJASTIN TOIMINTA – kuva: IX, X.

Käytä ajastintoimintoa kaukosäätimellä painikkeella (9). Toiminta on sama kuin kohdassa 1.3 kuvattujen laitekotelon painikkeiden kohdalla.

2.3. NYKYINEN AIKA/PÄIVÄ-ASETUS – kuva: XIII, XIV, XV.

Laitteen sisäkellon asettaminen on pakollista asettamalla nykyiset tunnit ja minuutit sekä todellinen viikonpäivä , jotta laite toimisi kunnolla viikko-ohjelmalla.

Viikko-ohjelma voidaan asettaa VAIN kaukosäätimellä.

HUOMAA: kun laitteen virta on katkaistu (pistoke irti) tai sähkönsyötössä on tapahtunut jarrutus, laite nollautuu, on tarpeen asettaa kellonaika ja päivä uudelleen, koska laitteessa ei ole sisäistä akkua tukemaan laitteen sisäistä muistia. laitteen kello.

Nykyinen aika (tunnit ja minuutit) ja viikonpäivä voidaan asettaa sekä valmiustilassa että työtilassa. Seuraa seuraavia vaiheita:

2.3.1. NYKYINEN AJAN ASETUS

Paina kaukosäätimen (4) SET-painiketta (C.)

- kerran digitaalisessa näytössä (T) näkyy "12", mikä tarkoittaa oletusarvoisesti kello 12.00. Paina sitten plus (F) tai miinus (E) -

painikkeita toistuvasti asettaaksesi nykyisen tunnin välille 00-23. paikallinen aika

- Paina SET-painiketta (C.) uudelleen, näytössä näkyy minuutit "30", mikä tarkoittaa oletuksena puoli tuntia. Paina sitten plus (F) tai miinus (E) -painiketta toistuvasti asettaaksesi nykyiset minuutit välillä 00 - 59. Jatka nyt kohdassa 2.3.2 kuvattua asetusmenettelyä.

2.3.2. NYKYINEN PÄIVÄASETUS

Heti kun kellonajan asetus on valmis (kohta 2.3.1), jatka päiväasetuksen määrittämistä alla olevien ohjeiden mukaisesti:

- Paina kaukosäätimen (4) SET-painiketta (C) uudelleen näyttääksesi viikonpäivän,

- Paina sitten plus (F) tai miinus (E) painiketta toistuvasti asettaaksesi nykyinen päivä.

Digitaalinen näyttö (T) näyttää: d1=maanantai, d2=tiistai, d3=keskiviikko, d4=torstai, d5=perjantai, d6=lauantai, d7=sunnuntai.

- Paina sitten "OK"-vahvistuspainiketta (G) vahvistaaksesi asetuksen.

Esimerkki: asetetaan keskiviikkoon klo 9.30 – katso kuvat: XIII, XIV, XV.

HUOMAUTUS:

- Kun laitteen virta on katkaistu (pistoke irti) tai sähkönsyötössä on tapahtunut jarrutus, laite nollautuu, on tarpeen asettaa kellonaika ja päivä uudelleen.

- Tässä tapauksessa paina SET-painiketta (C) tarkistaaksesi kellonajan ja päivän vuorotellen;

- Ajastimen asetusaika on 00-23 tuntien osalta, 00-59 minuuttien osalta. Tarkista nykyinen kellonaika ja asetuslämpötila painamalla SET uudelleen.

2.4. LÄMPÖTILAN ASETUS – kuva XVI.

Paina työtilan aikana plus (F) tai miinus (E) -painikkeita, digitaalinäytössä (T) näkyy "23", mikä tarkoittaa oletuslämpötilaa 23 celsiusastetta. Paina sitten plus (F) tai miinus (E) -painikkeita toistuvasti asettaaksesi halutun lämpötilan alueelle 10 - 49 celsiusastetta ja vahvista asetus painamalla vahvistuspainiketta (G).

Esimerkiksi: Nykyinen ympäristön lämpötila on 15 celsiusastetta, kun lämpötila on asetettu 25 celsiusasteeseen, digitaalinen näyttö (T) näyttää kuvan XVI mukaisesti.

Laitteen lämpötilansäädön periaate:

- kun halutun lämpötilan ja nykyisen huonelämpötilan välinen ero on suurempi kuin 2 celsiusastetta, laite toimii kuumalla ilmavirralla, kuvake (F2) syttyy,

- kun ero halutun lämpötilan ja nykyisen huonelämpötilan välillä on alle 2 celsiusastetta, laite toimii lämpimällä ilmavirralla, kuvake (F1) syttyy,

- kun haluttu lämpötila ja nykyinen huonelämpötila ovat samat, laite puhaltaa viileää ilmavirtaa 30 sekuntia puhaltaakseen sisään jääneen lämpimän ilman, jolloin laite lakkaa toimimasta.

Jos haluat peruuttaa asetuslämpötilan, paina puhallinpainiketta (8) valitaksesi matalan tai korkean lämmitystason, laite toimii ilman lämpötilan asetusta, joten digitaalinäytössä (T) näkyy “--”. 12 tunnin jatkuvan lämmityksen jälkeen puhallin puhaltaa viileää ilmaa 30 sekuntia, sitten laite lakkaa puhaltamasta ja siirtyy valmiustilaan.

2.5. VIIKKOOHJELMAN ASETTAMINEN – käytettävissä vain kaukosäätimellä (4). KUVAT : XVII – XXI.

HUOMAA: Ennen kuin käynnistät viikko-ohjelman: sen on asetettava työpäivät ja työaikajakso (P1-P6), muuten viikoittainen oletustila on "00", tuote ei toimi.

Kun nykyinen AIKA/PÄIVÄ (kohdat 2.3.1 ja 2.3.2) on asetettu kokonaan, alla on lueteltu vaiheet viikko-ohjelman asettamiseen:

2.5.1 Paina kaukosäätimen painiketta (A), jolloin tuote siirtyy toimintatilaan.

2.5.2 Paina viikko-ohjelmapainiketta (K), näytössä (5) näkyy kuvake K1, laite siirtyy viikko-ohjelman asetuksiin. Katso kuvaa XVII.

2.5.3 Paina päiväpainiketta (J), digitaalinäytössä (T) näkyy "d1" ja paina sitten toistuvasti päiväpainiketta (J) asettaaksesi haluamasi työpäivän (maanantai-sunnuntai: d1\~d7). Katso kuvaa XVIII nähdäksesi esimerkkiasetuksen maanantaille.

2.5.4. Paina muokkauspainiketta (M), näytössä (5) näkyy "P1" - jakso yksi - oletuksena, paina muokkauspainiketta (M) asettaaksesi ajanjakson (P1-P6).

Huomautus: Voit asettaa enintään 6 aikajaksoa kullekin työpäivälle samalla kun asetat minkä tahansa ajan ja säädät lämpötilaa.

Noudata alla olevia vaiheita 2.5.5 – 2.5.7 asettaaksesi: päällekytkentäaika / sammutusaika / haluttu lämpötila kullekin ajanjaksolle (P1-P6). Asetus P1 näkyy kuvassa XIX.

2.5.5. Paina kellonaikapainiketta (L), digitaalinäytössä (T) näkyy oletusarvoisesti "00". Paina ajastimen päälle-painiketta (L) kerran tunnin välein niin monta kertaa kuin on tarpeen asettaaksesi haluttu käynnistysaika (00-24 tuntia). Esimerkki: aseta päälle aika klo 7:00 - katso kuva XX.

2.5.6. Aseta ajanjakson lopetus painamalla poiskytkentäpainiketta (N), digitaalinen näyttö (T) näyttää oletusarvoisesti edellisen käynnistysajan. Paina sammutuspainiketta (N), jokaisella painalluksella kasvaa yksi tunti asettaaksesi sammutusajan alueelle: 00-24 tuntia. Esimerkki: sammutusajan asettaminen klo 13.00 – katso kuvaa XXI.

Haluttu sammutusaika ei voi olla aikaisempi kuin haluttu päällekytkentätunti.

Kun haluttu käynnistysaika (jakson alku) on sama kuin haluttu aika – off (jakson lopetus), laite siirtyy valmiustilaan.

2.5.7. Paina plus- (F) tai miinus (E) -painikkeita toistuvasti asettaaksesi halutun lämpötilan alueelle 10 - 49 celsiusastetta.

2.5.8. Toista yllä kuvatut vaiheet 2.5.3 – 2.5.7 asettaaksesi viikko-ohjelman kaikille laitteen haluamillesi työpäiville.

2.5.9. Paina sitten vahvistuspainiketta (G) vahvistaaksesi asetukset.

2.5.10 Jos haluat peruuttaa viikko-ohjelman, paina painiketta (K) uudelleen, kuvake (K1) sammuu. Viikko-ohjelma on poissa.

Huomautus: Kun yllä oleva asetus on tehty ja viikko-ohjelma toimii, kuvake K1 syttyy näytölle (5), sitten:

• paina päiväpainiketta (J) tarkistaaksesi asetettu työpäivä (d1-d7),
• paina muokkauspainiketta (M) tarkistaaksesi ajanjakson (P1-P6),
• paina käynnistyspainiketta (L) tarkistaaksesi asetettu käynnistysaika,
• Paina sammutuspainiketta (N) tarkistaaksesi asetettu sammutusaika.

2.6. AVOIN IKKUUN TUNNISTUSTILAN ASETUS - käytettävissä vain kaukosäätimellä (4).

2.6.1. Paina kaukosäätimen painiketta (A) (4), laite siirtyy toimintatilaan. Anna laitteen lämmetä hetken, kunnes se toimii vakaasti.
2.6.2. Paina kaukosäätimen painiketta (O), kuvake (O1) tulee näkyviin (5). Lämpötilan näyttö "23" oletuksena. Aseta tavoitelämpötila painamalla plus (F) tai miinus (E) -painikkeita toistuvasti. Avoimen ikkunan tunnistustilassa, kun ympäristön lämpötila laskee 5-10 celsiusastetta 10 minuutin sisällä, laite lakkaa toimimasta ja siirtyy valmiustilaan. Paina sitten painiketta (A) käynnistääksesi laitteen. Paina painiketta (O) uudelleen sammuttaaksesi avoimen ikkunan tunnistustilan, kuvake (O1) sammu näytössä (5) ja laite palaa edelliseen työtilaan.

Alla on esimerkki 23 celsiusasteen asettamisesta avoimen ikkunan tunnistustilassa. Katso kuvaa XI.

2.6.3 Kun kytketään päälle samanaikaisesti sekä avoimen ikkunan havaitsemiseen että viikko-ohjelmaan, viikko-ohjelman OFF-jakson aikana laite ei toimi. Viikko-ohjelman työtilan aikana lämpötila on avoimen ikkunan tunnistustilan asetuslämpötilan alainen. Katso kuvaa XII.

2.7 KAUKO-OHJAIN

Noudata akun pakkauksessa olevia käyttöohjeita ja kierrätyssääntöjä. Pariston vaihto on kuvattu alla – katso kuva XXII.

1. Avaa paristolokero liu'uttamalla kantta alas.
2. Aseta akku lokeroon. Kaukosäädin vaatii 1 CR2025 3V litiumpariston (ei sisälly).
3. Sulje paristolokero.

PUHDISTUS JA HUOLTO

1. Ennen puhdistusta katkaise virta pääkytkimestä (1), kytke laite irti ja anna laitteen jäähtyä.
2. Yleinen ylikuumenemisen syy on pöly- tai nukkakertymä laitteeseen. Varmista, että nämä jäämät poistetaan säännöllisesti irrottamalla laite ja imuroimalla ilmanottoaukot (7) ja ilmanpoistoaukot (6), jos sellaisia on.
3. Älä käytä hankaavia puhdistusaineita tässä laitteessa. Puhdista kostealla liinalla (ei märällä), joka on huuhdeltu vain kuumalla saippuavedellä.

TEKNINEN PÄIVÄMÄÄRÄ:

Teho: 2000W

Virtalähde: 220-240V \~ 50Hz

Vesitiivis: IPX2

Kantakaamme huolta ympäristöstä. Pahvipakkauksen pyydämme laittamaan paperikierrätykseen. Polyeteenipussit (PE) tulee laittaa muovien kierrätysastiaan. Loppuun käytetyt laitteet tulee toimittaa asianmukaiseen keräyspisteeseen, koska laitteen sisältämät vaaralliset aineosat voivat olla ympäristölle vahingollisia. Sähkölaite tulee toimittaa siten, että sen uudelleenkäyttö on estetty. Jos laitteessa on paristo, paristo tulee poistaa ja toimittaa erillisesti keräyspisteeseen.

(SV) SVENSKA

LÄS NOGA OCH BEVAR FÖR FRAMTIDA REFERENS
