CR 7737 - Lämmitys CAMRY - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ulkolämmitin (patiolämmitys)
Merkki	Camry
Malli	CR 7737
Maksimiteho	2000 W
Jännite	220-240 V ~ 50 Hz
Lämmityselementin tyyppi	Kvartsi, käyttöikä 2000 tuntia
Tehotasojen lukumäärä	2 (1000 W ja 2000 W)
Ohjaus	ON/OFF-kytkin ja tehonvalitsin
Suuntaaminen	Pää kääntyvä 360° ja kallistettava 3 asentoon
Kaatumissuojaus	Kyllä, automaattinen sammutus kaatuessa
Sähköeristysluokka	Luokka II (kaksoiseristys, ei maadoitusta tarvita)
Käyttötarkoitus	Vain ulkokäyttöön (ei sovellu sisäkäyttöön)
Suositeltu turvallisuusetäisyys	Vähintään 1 metrin päässä syttyvistä esineistä
Asennus	Koottava teline (pohja, alaosa, keskiosa, yläosa, pää)
Puhdistus	Kostea liina, irrotettava ritilä pölynpoistoa varten
Lämmityselementin vaihto	Mahdollista, ritilän ja heijastimen irrotus
Mukana tulevat lisävarusteet	Asennusruuvit, kiinnitysnapeit

Usein kysytyt kysymykset - CR 7737 CAMRY

Kuinka koota lämmittimen CR 7737 teline?

Noudata vaiheita: aseta telineen alaosa pyöreälle jalustalle, kiristä iso nuppi. Työnnä sitten keskiosa alaosan päälle ja kiristä. Kiinnitä yläosa ohuella säädettävällä osalla, aseta ruuvit. Vedä ohut osa haluttuun korkeuteen ja kiristä kiinnitysnuppi. Lopuksi aseta pää telineen päälle ja kiristä ruuvi.

Mitkä ovat käytettävissä olevat tehotasot?

Laite tarjoaa kaksi tasoa: vasen asento = 1000 W, vasen + oikea asento = 2000 W. Asento 0 sammuttaa laitteen.

Voinko käyttää tätä lämmitintä sisätiloissa?

Ei, CR 7737 on suunniteltu yksinomaan ulkokäyttöön. Se ei sovellu sisäkäyttöön.

Kuinka puhdistaa lämmitin?

Irrota laite verkkovirrasta ja odota, että se jäähtyy. Puhdista kostealla liinalla ja vähän mietoa pesuainetta. Ritilän osalta irrota se ruuvaamalla pienet ruuvit, ja puhdista pölyt pehmeällä harjalla. Älä koskaan käytä kompressoria tai hankaavia aineita.

Mitä tehdä, jos lämmitin kaatuu?

Laite on varustettu kaatumissuojauksella: se sammuu automaattisesti. Irrota se välittömästi verkkovirrasta, tarkista ettei se ole vaurioitunut, ja nosta se takaisin pystyasentoon. Jos vaurioita ei näy, käynnistä se uudelleen ja tarkkaile 15 minuuttia.

Kuinka vaihtaa lämmityselementti?

Aseta kytkin asentoon 0 ja irrota verkkovirrasta. Irrota pään takaruuvit, sitten ritilä. Irrota heijastimen ruuvit, kytke irti lämmitysputken liittimet, liu'uta putki pois heijastimesta. Asenna uusi putki päinvastaisessa järjestyksessä.

Onko virtajohto irrotettava?

Ei, virtajohto on kiinteä. Se voidaan kiinnittää telineen kaapelikoukkuihin paikallaan pitämiseksi.

Mitä turvallisuusetäisyyksiä on noudatettava?

Sijoita laite vähintään 1 metrin päähän seinistä ja syttyvistä esineistä. Kytkimen on oltava 30 cm päässä katosta ja 1,80 m lattiasta. Älä sijoita suoraan sähköpistorasian alle.

Tarvitseeko tämä lämmitin maadoitettua pistorasiaa?

Ei, laite on eristysluokkaa II (kaksoiseristys) eikä tarvitse maadoitettua pistorasiaa. Kuitenkin tarvitaan vakio 220-240 V ~ 50 Hz pistorasia.

Kuinka suunnata lämmittimen päätä?

Pää voi kääntyä 360° telineessä ja kallistua pystysuunnassa 3 asentoon. Kallistuksen säätämiseksi paina päätä varovasti ylös tai alas haluttuun kulmaan.

KÄYTTÖOHJE CR 7737 CAMRY

Ulekuumenemise valtimiseks arge katke kutteseadet

Laitetta El ole tarkoitetti kaupalliseen / ammattimaiseen käyttoön.

Laite El sovellu sisakayttoon.

Huomio! Ennen käyttoa on tärkeää lukea tämä käyttoopas onnettouuksien välttamiseksi ja laitteen oikean käytön varmistamiseksi. Säilytä tämä käsikirja ja säilytä sitä, jotta sitä voidaan käyttaa helposti tarvittaessa.

I. KAYTTÖTURVALLISUUTTA KOSKEVAT OHJEET

1. Tarkista ennen käyttoa, etta arvokilvessä ilmoitettu jännite vastaa paikallisia virtalähteen parametreja, mutta muista, etta nimitys: AC- vaihtovirta ja DC - tasavirta.
2. Laite on kytkettävā vain maadoitettuun 220–240 V ~ 50/60 Hz: n pistorasian.
3. Kierra virtajohto auki ja suorista se ennen käytöa. Pidä virtajohto poissa lämmittinen rungosta.
4. Varmista, etta virtajohdossa ja pistokkeessa ei ole nakyviä vaurioita.
5. Varmista ennen käyttoa ja kayton aikana, etta virtajohto ei ole venyetytty avoimen tulen tai muun lammonlahteen tai teravien reunojen yli, jotka voivat vahingoittaa kaapelin eristysta.
6. Poista kaikki pakkausosat ennen ensimmäista käyttoa. Huomio! Metallielementeillä varustetun kotelon tapauksessa näden elementtien paälle voidaan venyttäa nakymätön

suojakalvo, joka on myös poistettava.

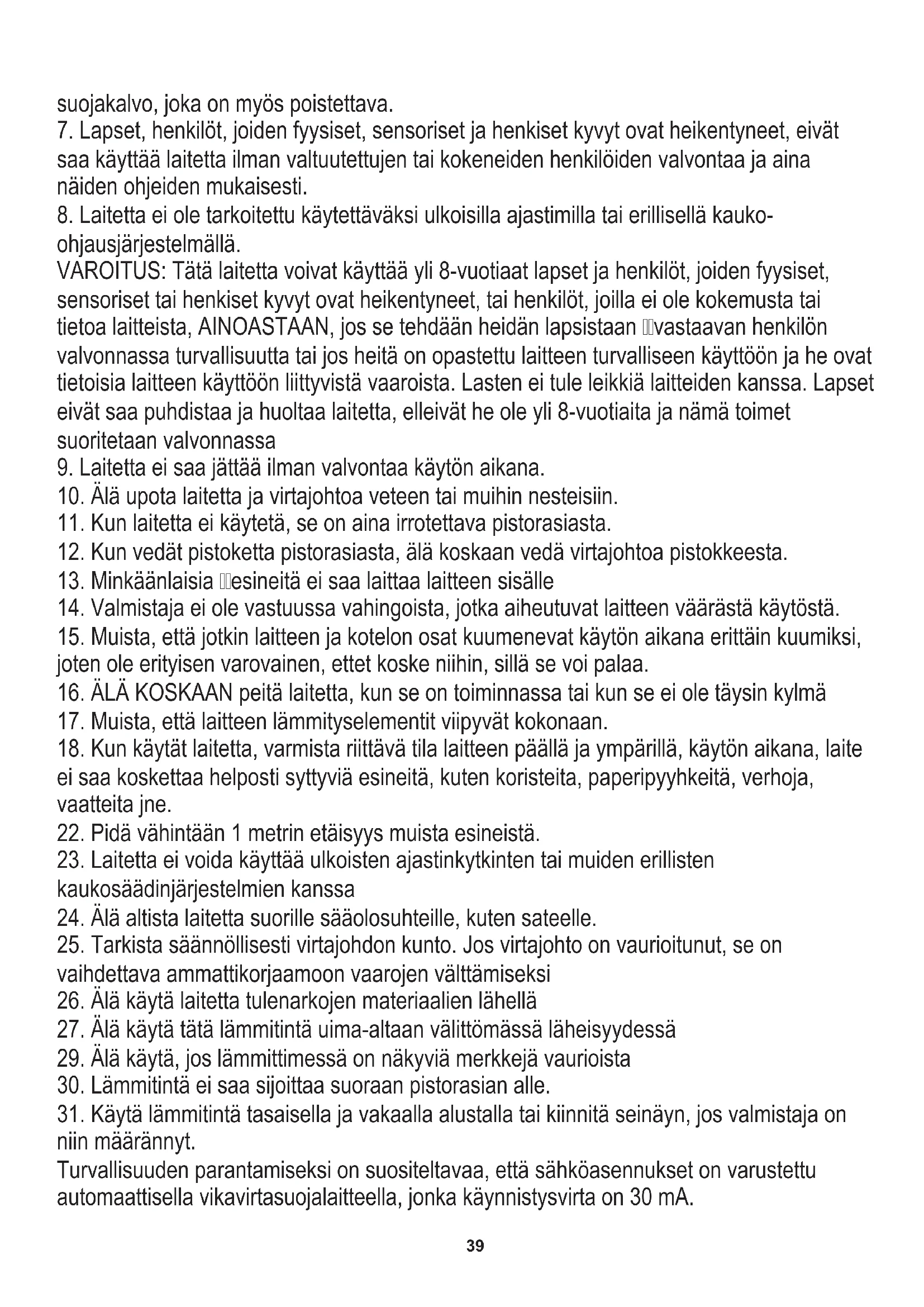

1. Lapset, henkilöt, joiden fyysiset, sensoriset ja henkiset kyvyt ovat heikentyneet, eivat saa käytta laitetta ilman valtuutettujen tai kokeneiden henkilöiden valvontaa ja aina näden ohjeiden mukaisesti.
2. Laitetta ei ole tarkoitettu kaytettavaksi ulkoisilla ajastimilla tai erillisella kaukohjausjarjestelmallä.

VAROITUS: Tätä laitetta voivat käyttaa yli 8-vuotiaat lapset ja henkilöt, joiden fyysiset, sensoriset tai henkiset kyvyt ovat heikentyneet, tai henkilöt, joilla ei ole kokemusta tai tietoa laitteista, AlNOASTAAN, jos se tehdään heidän lapsistaan vastaavan henkilön valvonnassa turvallisuutta taiJosheit on opastetu laitteen turvalliseen käyttoön ja he ovat tiotoisia laitteen käyttoön liittyvistā vaaroista. Lasten ei tule leikkä laitteiden kanssa. Lapset eivat saa puhdistaa ja huoltaa laitetta, elleivat he ole yli 8-vuotiaita ja namà toimet suoritetaan valvonnassa

1. Laitetta ei saa jattä ilman valvontaa kayton aikana.
2. Alä upota laitetta ja virtajohtoa veteen tai muihin{nesteisiin.
3. Kun laitetta ei käytetä, se on aina irrotettava pistorasiasta.
4. Kun vedat pistoketta pistorasiasta, alä koskaan vedä virtajohtoa pistokkeesta.
5. Minkäänlaisia Eesineita ei saa laittaa laitteen sisalle
6. Valmistaja ei ole vastuussa vahingoista, jotka aiheutuvat laitteen vaarastä kaytostä.
7. Muista, etta jotkin laitteen ja kotelon osat kuumenevat kayton aikana erittain kuumiki, joten ole erityisen varovainen, ettet koske niihin, sillä se voi palaa.
8. ALÄ KOSKAAN peita laitetta, kun se on toiminnassa tai kun se ei ole täysin kylma
9. Muista, etta laitteen lammityselementit viipyvat kokonaan.
10. Kun käytät laitetta, varmista riittäva tila laitteen paällä ja ympärillä, käytön aikana, laite ei saa koskettaa helposti syttyviä esineitä, kuten koristeita, paperipyyhkeitä, verhoja, vaatteita jne.
11. Pida vahintaan 1 metrin etaisyys muista esineista.
12. Laitetta ei voida kayttäulkoisten ajastinkytkinten tai muiden erillisten kaukosäadinjärestelmien kanssa
13. Alä altista laitetta suorille sääolosuhteille, kuten sateelle.
14. Tarkista saannöllisesti virtajohdon kunto. Jos virtajohto on vauroitunut, se on vaihdettava ammattikorjaamoon vaarojen välttämiseksi
15. Alä käytä laitetta tulenarkojen materiaalien lahellä
16. Alä kayta tata lammitinta uima-altaan valittomassa laheisyydessa
17. Alä käytä, jos lammittimessä on nakyviä merkkejä vaurioista
18. Lämmitintä ei saa sijoittaa suoraan pistorasian alle.
19. Käytä lammitintä tasaisella ja vakaalla alustalla tai kiinnitä seinäyn, jos valmistaja on niin maärannyt.
    Turvallisuuden parantamiseksi on suositeltavaa, etta sahköasennukset on varustetu automaattisella vikavirtasuojalaitteella, jonka käynnistysvirta on 30mA

Huomautus: Jos virtajohto tai pistoke on vaurioitunut, se on vaihdettava tai korjattava erikoistuneessa korjaamossa.

II. VAROITUKSET

1. Älä koskaan käytä laitetta, jos se on vaurioitunut tai toimii vaärin.
2. Älä koskaan käytä laitetta, jos se on aiemmin pudonnut ja siinä on nakyviä vaurion merkkejä.
3. Älä käytä jatkojohtoja tai muita pistorasioita, jotka eivät ole sovellettavien sahköstanddien ja -maäräysten mukaisia.
4. Korjaukset, osien purkaminen tai osien vaihto tulee aina suorittaa erikoistuneessa laitoksessa.
5. Jos laite ja sen componentit, kuten sahkokontaktit, pistoke tai kaapeli kastuvat, kuivaa laite ja sen osat ennen kayttoa.
6. Älä käytä laitetta marillä käsillä.
7. Jos olet huolissasi, etta laite on vaurioitunut, ALA KOSKAAN korjaa laitetta itse.
8. Älä koskaan pese laitetta juoksevan veden alla tai siten, etta sihen tippuu vetta.
9. Varmista ennen varastointia, etta laite on jäahtynyt.
10. Alä koske koteloon käytön aikana. Vain nuppeja ja kytkimiä tulisi käyttaa työn aikana. Odota, etta laite on jähtynyt sammuttamisen jäldeen.
11. Alä käytä lisävarusteita, joita valmistaja ei suosittele. Ne voivat olla vaarallisia käytäjälle ja voivat vahingoittaa laitetta.

ENNN ENSIMMAISTA JKAYTTOA

Tarkista ennen liitantä, etta kaikki liittannat ovat kunnolla kiinni ja etta laite on kunnolla paikallaan. Laite on sijoitettava vahintään 1 metrin etaisyydelle lahimmastā seinästä. Kytkimen kanssa varustetun laatikon on oltava vahintään 30 cm päässä katosta ja 1,80 metria maanpinnan ylapuolella. Laite on sijoitettava tukevasti tasaiselle ja täysin vaakasuoralle pinnalle.

ASENNUS

1. Aseta jalustan (7) alaosa pyorealle alustalle (6) siten, etta ruuvinrei at ovat kohdakkain. Kierr pohjan pohjasta iso nuppi metalluslevyllä (11).
2. Liu'uta jalustan (8) keskiosa alaosan (7) yli. Tyonnä 4 ruuvia kaksoisreikien lapi ja kirista ne tiukasti.
3. Kiinnit sitten jalustan (9) ylaosa keskiosaan (8). Aseta tama ensin jalustan (10) ohuempi saadettava osa jalustan (9) ylaosaan. Tyonnna 4 ruuvia kaksoisreikien lapi ja kiristane tiukasti.
4. Vedä jalustan ohuempi säädettäva osa (10) ulos niin pitkälle kuin haluat ja kirstä kiinitysnuppi (5).
5. Aseta pääketelo (1) jalustan (10) pääle ja kirstä pää paan takaosassa olevalla ruuvilla (13).
6. Paan pystysuunnassa saadettavakallistuskulma on 3 asennossa, paina paata alas tai ylos valitaksesi parhaan lampkulman.
7. Telineen (10) ohut osa voi pyorä 360°, jolloin laitteen paata (1) voidaan suunnata mihin tahansa suuntaan. Sähkökaapeli voidaan kiinnittä jalustan kaepelipidikkeisin.

Laitteen kuvaus - kuva 1

1. Paan kotelo 2. Ristikko
2. Virtakytkin 4. Jalusta
3. Kiinnitysnuppi 6.Pyorea pohja
4. Jalusta, alaosa 8. Jalusta, keskiosa
5. Jalusta, yäosa 10. Jalusta, ohuempi säädettävä osa
6. Suuri nuppi metallialuslevyllä 12.8 lyhyttä ruuvia jalustan kiinnittämista varten
7. Ruuvi paan kiinnittämista varten

PATION LÄMMITIMEN KÄYTTO

1. Suuntaa laitteen pää oikeaan suuntaan.

2. Työnnä pistoke pistorasiaan (220-240 V / 50 Hz).

3. Laite kytketaan paalle ja pais pälävirtakytkimellä (3).

Lammitystho valitaan myos kytimella:

$$ 0 = 0 \mathrm {W} $$

Vasen: = pieni teho 1000 W

Vasen + oikea = suuri teho 2000 W

1. Laitteessa ei ole termostaattia ja se antaa edelleen lampoä, kunnes se sammutetaan. Pidä aina silmällä laitetta, kun se kytketaän paälle!
2. Irrota pistoke pistorasiasta, kun laitetta ei kayteta.

Lammityselementin vaihto - katso sivu 3

1. Aseta virtakytkimet asentoon 0. Irrota laite virtalähteestä.
2. Irrota 2 yla- ja 2 alaruuvia (B1) paan takaosasta (1). Irrota lammittinen kansi - saleikkö (2).
3. Irrota heijastinta pitavat 2 ruuvia (B2).
4. Kierra heijastimen 2 sivuruuvia (B3) irti, irrota heijastimen osa, joka tukee lammityselementtejä edessa (B4), ja työnnä sitten eristyshattu (B5) johtoja kohti.
5. Purista liitintä (B6) sormiesi valin ja vedä sitten liittimet irti lammitimen putkesta. Liu'uta lammitinputki heijastimesta.
6. Asenna uusi lammitin painvastaisessa järestyksessä.

KAATUMISENSUOJAUS

Laite on varustettu putoamissuojalla. Se sammuu automaattisesti, jos laite kaatuu toteutetuista varotoimenpiteistä huolimatta. Irrotata sà tapauksessa laite valittomästi.

Tarkista aina laite huolellisesti vauroiiden varalta ja aseta se sitten jalleen pystyasentoon. Alä koskaan käytä vauroitunutta laitetta, vaan vie se jalleenmyyjälte talt valtuutetuuun huoltopisteeseen tarkistettavaksi ja / tai korjattavaksi.

Jos et lodya vaurioita, aseta kytkin (3) asentoon 0, kytke sitten virta ja kytke se uudelleen. Seuraa laitetta tarkasti ensimmäisten viidentoista minuutin ajan. Jos ilmenee vikoja, irrota pistoke valittomästi ja vie se jalleenmyyjalle / huoltopisteelle korjattavaksi.

PUHDISTUS

1. Katkaise laitteesta virta ja irrota virtajohto aina ennen puhdistamista. Puhdista kosella liinalla ja tarvittaessa pienellä puhdistusnesteellä. Älä koskaan käytä syövytäviä tai hankaavia puhdistusaineita!
2. Poly ja roskat voivat keräantyä saleikön taakse (2). Salleikkö voidaan poistaa avamalla neljä pienta ruuvia (B1) ja nostamalla varovasti irti. Poista poly ja roskat pehmeallā harjalla. Alä koskaan käytä kompressoria, koska se voi vahingoittaa lamppuja tai heijastinta. Vaihda salleikkö ja kiinnitā se.

TEKNISET TIEDOT

Teho: 2000 W

Virtalahde: 220-240 ~ 50Hz

Kvartsilämmityselementti 2.000 tunnin käytöikä (malli GL7734.1) IP24

"Varoitus kuumalle pinnalle" - Esteettomien pintojen lampotila voi olla korkeampi laitteen ollessa toiminnassa, mikä että koteloelementit kuumenevat kayton aikana kayton aikana.

S: Alä peita lammitintä ylikuumenemisen valttämiseksi

: Alä käytä tata laitetta uima-altaiden tai vastaavien vesisäiliöden lahellä.

Suojellaksesi ympraristooasi: havita pahvilaatikot ja muovipussit ja kierrata ne nille tarkoitetuissa jateastioissa. Käytetyt koneet tulee toimittaa nihin erioistuneisiin keräyspisteisiin ymparistolle vaarallisten aineiden takia. Alä havitta laitteita sekajatteessä.
