CR 7737 - Verwarming CAMRY - Gratis gebruiksaanwijzing en handleiding

Producttype	Buitenverwarming (patio)
Merk	Camry
Model	CR 7737
Maximaal vermogen	2000 W
Voeding	220-240 V ~ 50 Hz
Type verwarmingselement	Kwarts, levensduur 2000 uur
Aantal vermogensstanden	2 (1000 W en 2000 W)
Bediening	AAN/UIT-schakelaar met vermogenskeuzeschakelaar
Oriëntatie	Kop 360° draaibaar en kantelbaar in 3 standen
Valbeveiliging	Ja, automatische uitschakeling bij omvallen
Elektrische isolatieklasse	Klasse II (dubbele isolatie, geen aarding nodig)
Beoogd gebruik	Alleen voor buitengebruik (niet geschikt voor binnengebruik)
Aanbevolen veiligheidsafstand	Minimaal 1 meter van brandbare voorwerpen
Montage	In elkaar te zetten statief (basis, onderste, middelste, bovenste gedeelte, kop)
Reiniging	Vochtige doek, verwijderbaar rooster voor stofafname
Vervanging van het verwarmingselement	Mogelijk, demonteren van rooster en reflector
Meegeleverde accessoires	Montageschroeven, bevestigingsknoppen

Veelgestelde vragen - CR 7737 CAMRY

Hoe monteer ik het statief van de CR 7737 verwarming?

Volg de stappen: plaats het onderste gedeelte van de statief op de ronde basis, schroef de grote knop vast. Schuif vervolgens het middelste gedeelte over het onderste en schroef vast. Bevestig het bovenste gedeelte met het fijne verstelbare deel, steek de schroeven in. Trek het fijne deel op de gewenste hoogte en draai de bevestigingsknop aan. Plaats ten slotte de kop op het statief en draai de schroef vast.

Welke vermogensstanden zijn er beschikbaar?

Het apparaat biedt twee standen: linker positie = 1000 W, linker + rechter positie = 2000 W. Stand 0 schakelt het apparaat uit.

Kan ik deze verwarming binnen gebruiken?

Nee, de CR 7737 is uitsluitend ontworpen voor buitengebruik. Het is niet geschikt voor binnengebruik.

Hoe reinig ik de verwarming?

Haal de stekker uit het stopcontact en wacht tot het afkoelt. Reinig met een vochtige doek en een beetje mild reinigingsmiddel. Voor het rooster: verwijder het door de kleine schroeven los te draaien, stof het af met een zachte borstel. Gebruik nooit een compressor of schurende middelen.

Wat te doen als de verwarming omvalt?

Het apparaat is uitgerust met valbeveiliging: het schakelt automatisch uit. Haal onmiddellijk de stekker eruit, controleer op schade, zet het dan rechtop. Als er geen zichtbare schade is, schakel het dan weer in en houd het 15 minuten in de gaten.

Hoe vervang ik het verwarmingselement?

Zet de schakelaar op 0 en haal de stekker eruit. Verwijder de achterste schroeven van de kop, dan het rooster. Verwijder de schroeven van de reflector, koppel de connectoren van de verwarmingsbuis los, schuif de buis uit de reflector. Installeer de nieuwe buis in omgekeerde volgorde.

Is het netsnoer verwijderbaar?

Nee, het netsnoer is vast. Het kan worden bevestigd aan de kabelclips op het statief om het op zijn plaats te houden.

Welke veiligheidsafstanden moeten in acht worden genomen?

Plaats het apparaat minimaal 1 meter van muren en brandbare voorwerpen. De schakelaar moet 30 cm van het plafond en 1,80 m boven de vloer zijn. Niet direct onder een stopcontact plaatsen.

Heeft deze verwarming een geaard stopcontact nodig?

Nee, het apparaat heeft isolatieklasse II (dubbele isolatie) en heeft geen aarding nodig. Er is echter een standaard 220-240 V ~ 50 Hz stopcontact vereist.

Hoe kan ik de kop van de verwarming richten?

De kop kan 360° draaien op het statief en verticaal kantelen in 3 standen. Om de kanteling in te stellen, druk de kop voorzichtig omhoog of omlaag tot de gewenste hoek.

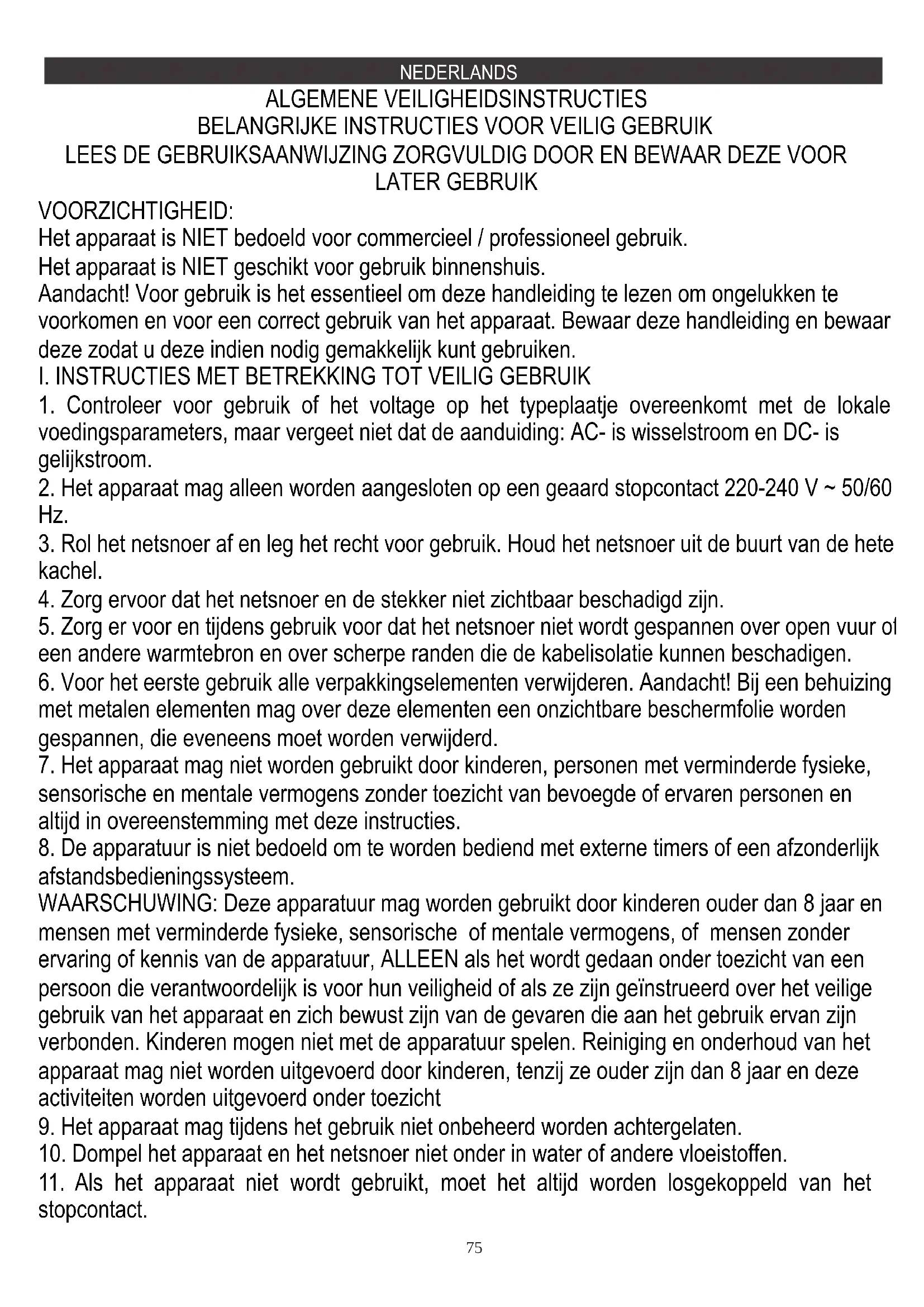

GEBRUIKSAANWIJZING CR 7737 CAMRY

Het apparaat is NIET bedoeld voor commercieel / professioneel gebruik.

Het apparaat is NIET geschikt voor gebruik binnenshuis.

Aandacht! Voor gebruik is het essentieel om deze handleiding te lezen om ongelukken te voorkomen en voor een correct gebruik van het apparaat. Bewaar deze handleiding en bewaar deze zodate u deze indien nodig gemakkelijkkest Gebruiken.

I. INSTRUCTIES MET BETREKKING TOT VEILIG GEBRUK

1. Controller voor gebruik of het voltage op het typeplaatje overeenkomt met de lokale voedingsparameters, maar vergeet Niet dat de aanduiding: AC- is wisselstroom en DC- is gelijkstroom.
2. Het apparaat mag alleen worden aangesloten op een geaard stopcontact 220 - 240V 50 / 60 Hz.
3. Rol het netsnoer af en leg hetrecht voor gebruik. Houd het netsnoer uit de buurt van de hete kachel.
4. Zorg ervoor dat het netsnoer en de stekker Niet zichtaar beschadigd zijn.
5. Zorg er voor en tijdens gebruik voor dat het netsnoer Niet wordt gespannen over open vuur of een andere warmtebron en over scherpe randen die de kabelisolatie konnen beschadenig.
6. Voor het eerste gebruik alle verpakkingselementen verwijdenen. Aandacht! Bij een behuizing met metalen elementen mag over deze elementen een onzichtbare beschemfolie worden gespannen, die eveneens要去 worden verwijderd.
7. Het apparaat mag nicht worden gebruikt door kinderen, Personen met verminderde fysieke, sensorische en mentale vermogens zonder toezicht van bevoegde of ervaren Personen en.altijd in overeenstemming met deze instructies.
8. De apparatuur is nicht bedoeld om te worden bediend met externe timers of een afzonderlijk afstandsbedieningssystem.

WAARSCHUWING: Deze apparatuur mag worden gebruikt door kinderen ouder dan 8aar en mensen met verminderde fysieke, sensorische of mentale vermogens, of mensen zonder ervaring of kennis van de apparatuur, ALLEEN als het worden gedaan onder toezicht van een persoon die verantwoordelijk is voor hun veiligheid of als ze+zijn geinstrueerd over het veilige gebruik van het apparaat en zich bewust+zijn van de gezvaren die aan het gebruik ervan+zijn verbonden. Kinderen mogen Niet met de apparatuur spelen. Reiniging en onderhoud van het apparaat mag Niet worden uitgevoerd door kinderen, tenzij ze ouder+zijn dan 8aar en deze activiteiten worden uitgevoerd onder toezicht

1. Het apparaat mag tijdens het gebruik Niet onbeheerd worden achtergelaten.
2. Dompel het apparaat en het netsnoer nicht onder in water of andere vloeistoffen.

3. Als het apparaat nicht worden gezruikt,要去 het alsijd worden losgekoppeld van het stopcontact.

4. Trek nooit aan de stekker om de stekker uit het stopcontact te halen.

5. Het is nicht toegestaan IENIGE VOORWERPEN in het apparaat teplaatsen
6. De fabrikant is nicht verantwoordelijk voor enige schade veroorzaakt door oneigenlijk gebruik van het apparaat.
7. Onthoud dat sommige onderdelen van het apparaat en de behuizing erg heet worden tijdens het gebruik, dus wees uiterst voorzichtig dat u ze Niet aanraakt, anders kunt u brandwonden oplopen.
8. Dek het apparaat NOOIT af als het in werkig is of als het Niet helemaal koud is
9. Bedenk dat de verwarmingselementen van het apparaat enige vrij nodig hebben om volledig af te koelen.
10. Zorg bij gebruik van het apparaat voor voldoende ruimte boven en rond het apparaat.

Tijdens het gebruik mag het apparaat geen Licht ontvlambare voorwerpen zoals decoraties, papieren handdoeken, gordijnen, kleding enz. Aanraken.

1. Bewaar een afstand van minimaal 1 m tot andere objecten.
2. Het apparaat kan nicht worden gebruikt met externe tijdschakelaars of andere afzonderlijke afstandsbedieningen
3. Stel het apparaat Niet bloot aan directe weersomstandigheden, zoals regen.
4. Controller regelmatig de staat van het netsnoer. Als het netsnoer beschadigd is,要去 het worden verrangen door een gespecialiseerde reparatiewerkplaats om gevaar te voorkomen
5. Gebruik het apparaat Niet in de buurt van brandbare materialen
6. Gebruik deze heater nicht in de directe omgeving van een zwembad
7. Niet gebruiken als er zichtbare tekenen zijn van schade aan de kachel
8. De kachel mag nicht direct onder een stopcontact worden geplaatst.
9. Gebruik de kachel op een vlakke en stabiele ondergrond of bevestig hem aan de muur als de fabrikant dit heeft voorzien.

Voor meer veilighheid worden aanbevolen de elektrische installmentie uit te rusten met een automatische aardlekschakelaar met een aanloopstroom van 30mA

Opmerking: Als het netsnoer of de stekker is beschadigd,要去 deze worden verrangen of gerepareerd door een gespecialiseerde reparatiewerkplaats.

II. WAARSCHUWINGEN

1. Gebruik het apparaat nooit als het beschadigd is of Niet goed functioneert.
2. Gebruik het apparaat nooit als het eerder is gevalen en zichtbare tekenen van schade vertoont.
3. Gebruik geen verlengsnoeren of andere stopcontacten die nicht voldoen aan de geldende elektrische normen en voorschriften.
4. Elke reparatie, demontage of vervanging van onderdelen要去 alsijd worden uitgevoerd door een gespecialiseerde facultiteit.

5. In het geval dat het apparaat en componenten zoals elektrische contacten, stekker of kabel nat worden, droog het apparaat enijken componenten dan voor gebruik.

6. Gebruik het apparaat Niet met natte handen.

7. Als u bang bent dat het apparaat is beschadigd, repareer het apparaat dan NOOIT zich.
8. Was het apparaat nooit onder stromend water of op een zodanige manier dat er water op druppelt.
9. Zorg ervoor dat het apparaat is afgekoeld voordat u het opbergt.
10. Raak de behuizingijdens gebruik Niet aan. Alleen de knappen en schakelaars mogenijdens het werk worden gebruikt. Wacht na het uitschakelen tot het apparaat is afgekoeld.
11. Gebruik geen accessoires die nicht door de fabrikant worden aanbevolen. Ze kunker gevaarlijk zijn voor de gebruiker en het apparaat beschaden.

Controleer of alle verbindingen volledig vastzitten en of het apparaat stevig vastzit voordatu het gebruikt. Het apparaat moet op een afstand van minimaal 1 meter van de dichtstbijzijnde muur worden geplaatst. De kast met de schakelaar moet minimaal 30~cm van het plafond en 1,80 meter boven de grond zichn. Het apparaat moet stevig op een vlak en volledig horizontaal oppervlak worden geplaatst.

IN ELKAAR ZETTEN

1. Plaats het onderste deel van de standard (7) op de ronde basis (6) zodat de schroefgaten op een lijn liggen. Draai vanaf de onderkant van de basis de groe knop met een metalen ring (11) erin.
2. Schuif het centrale deel van de standard (8) over het onderste deel (7). Steek de 4 schroeven door de dubbe gaten en draai ze stevig vast.
3. Bevestig verwolgens het bovenste deel van de standard (9) aan het centrale deel (8). Steek hiervoor eerst het dunner verstelbare deel van de standard (10) in het bovenste deel van de standard (9). Steek de 4 schroeven door de dubbele gaten en draai ze stevig vast.
4. Trek het dunnere verstelbare deel van de standard (10) zo ver als u wiltaar buiten en draai de bevestigingsknop (5) vast.
5. Plaats de kopbehuizing (1) bovenop de standard (10) en draai de kop vast met de schroef (13) aan de achterkant van de kop.
6. De kop heeft een verticaal verstelbare kantelhoek in 3 standen, druk de kop omlaag of omhoog om de Beste hittehoek te kiezen.
7. Het dunne deel van de standard (10) kan 360^ draaien, waardoor de kop (1) van het apparaat in elke richting kan worden gericht. De elektrische kabel kan worden bevestigd aan de kabelhoulders op de standard.

Apparaatbeschrijving - afbeelding 1

1. Kopbehuizing 2. Rooster 3. AAN / UIT-schakelaar
2. Standaard 5. Bevestigingsknop 6. Ronde voet
3. Standaard, onderste deel 8. Standaard, middendeel 9. Standaard, bovenste deel
4. Standaard, dunner verstelbaar deel 11. Grote knop met metalen ring
5. 8 korte schroeven voor montage van de standard 13. Schroef voor bevestiging van de kop

WERKING VAN TERRASVERWARMING

1. Richt de kop van het apparaat in de juiste richting.
2. Steek de stekker in het stopcontact (220-240V / 50Hz).
3. Het apparaat worden in- en uitgeschakeld met de AAN / UIT-schakelaar (3).

Het verwarmingsvermögen selecteer je ook met de schakelaar:

$$ 0 = 0 W $$

Links + Rechts = hoog vermogen 2000W

1. Het apparaat heeft geenthermostat en blijt warmte afgeven totdat het wordtuitgeschakeld. Houd het apparaat alttid goed in de gaten als het is ingeschakeld!
2. Haal de stekker uit het stopcontact als het apparaat Niet in gebruik is.

Verwarmingselement verrangen - zie pagina 3

1. Zet de stroomschakelaars in stand 0. Koppel het apparaat los van de stroom.
2. Verwijder de 2 bovenste en 2 onderste schroeven (B1) aan de achterkant van de kop (1). Verwijder de verwarmingsafdekking - het rooster (2).
3. Verwijder de 2 schroeven (B2) waarme de reflector vastzit.
4. Draai de 2 zijschroeven (B3) op de reflector los, verwijder het deel van de reflector dat de verwarmingselementen aan de voorkant ondersteunt (B4), en schuif dan de isolatiemuts (B5) maar de draden toe.
5. Knijp de connector (B6) tussen uw vingers en trek de connectoren weg van de verwarmingsbuis. Schuif de verwarmingsbuis uit de reflector.
6. Installee de nouvelle kachel in omgekeerde volgorde.

VALBESCHERMING

Het apparaat is voorzien van een valbeveiliging. Het schakelt automatisch uit als het apparaat, ondanks de genomen voorzorgsmaatregelen, omvalt. Koppel in dat geval het apparaat onmiddelijk los.

Controleer het apparaat algid zorgvuldig op beschadigingen en zet het daarna weer rechtop. Gebruik nooit een beschadigd apparaat maar breng het waar uw dealer of een erkend servicepunt om het te latent controlleren en / of repareren.

Als u geen schade kunt vinden, zet u de schakelaar (3) op stand 0, steekt u de stekker in het stopcontact en schakelt u in. Houd het apparaat de eerste vrijtien minuten nauwlettend in de gaten; Trek bij defecten onmiddelijk de stekkeruit het stopcontact en breng het maar uw dealer / servicepunt om het te lately repareren.

REINIGING

1. Schakel het apparaat algijd uit en trek de stekker uit het stopcontact voordat u het schoonmaakt. Maak schoon met een vochtige doek en eventueel een beetje reinigingsvloeistof. Gebruik nooit bijtende of schurende reinigingsmiddelen!
2. Stof en vuil kann zich achter het rooster (2) verzamelen. Het rooster kan worden verwijderd door de vier kleine schroeven (B1) los te draaien en voorzichtig op te tillen. Gebruik een zachte borstel om stof en vuil voorzichtig te verwijderen. Gebruik nooit een compressor, dit kan de lampen of de reflector beschadigen. Plaats het rooster terug en maak het vast.

TECHNISCHE DATA

Vermogen: 2000W Stroomvoorziening: 220 - 240 50Hz

Kwarts verwarmingselement 2.000 aur levensduur (model GL7734.1) IP24

wat betekent dat de behuizingselementenijdens het gebruik heet worden. LET OP !!!

WAARSCHUWING: Gebruik deze apparatuur Niet in de buurt van zwembaden of soortgelijke watertanks.

We geven om het milieu. We vragen u om de kartonnen verpakkingen te storten bij het oud papier. Polyethylen zakken (PE) storten in de container voor plastic. Versleten apparatuur afgeven bij het juiste verzamelpunkt, als in het apparatuur gaavarije elementen zitten kan dat een bedreiging zichoor het milieu. Elektrisch apparatuur moet worden geretourneerd om het hergebruik te verminderen. Als in het apparatur batterijen ziiten, horen die verwijdert te worden en appeart af te worden gegeven bij het juiste verzamelpunkt.

PYCCKN

OBUHE YCIOBIA BE3OJACHOCTN

BAKHbIE INHCTPYKcIN, KACAIOUNEcR 6E3OJACHOCTN PPN 3KcJIYATAUIN BHIMATEJIbHO IPOHTAITE N COXPAHNTE HA BydUeEE

OCTOPOXHOCTb:

YcIpoiCTBO HE npEHa3NaueHo dJa KOMMepueckoro / npopeccnoHaJIbHOrO nCNoJb3OBaHn.

YcTpoIcTBo HE noDxOaNT dIra nCNoJIb3OBAHnB V nOmeUeHN.

BHHMaHHe! Npeed nCNoJb3OBaHnem 68aTeJIbHO npOHTte 3TO pyKOBoCTBO, yTO6bln36eXaTb HeCuaCTHbIX ClyuAeB IN DnI npaBnJbHOro nCNoJb3OBaHnY cTPOiCTBa.

CoxpaHnte 3TO pyKOBOCTBO IN XpaHnte erO, YTO6bI erO MOxHO 6bIIO JERKO NcNoJIb3OBaTb Pn Heo6XODIMOCtN.

I. INHCTPYKUIN IO BE3OJACHOCTN IcPONb3OBAHNA
