CR 7737 - Gretje CAMRY - Brezplačna navodila za uporabo

Vrsta izdelka	Zunanji grelec (terasa)
Znamka	Camry
Model	CR 7737
Največja moč	2000 W
Napajanje	220-240 V ~ 50 Hz
Tip grelnega elementa	Kvarčni, življenjska doba 2000 ur
Število stopenj moči	2 (1000 W in 2000 W)
Upravljanje	Stikalo ON/OFF z izbirnikom moči
Orientacija	Glava, ki se vrti za 360° in nagiba v 3 položajih
Zaščita pred padcem	Da, samodejni izklop ob prevrnitvi
Razred električne izolacije	Razred II (dvojna izolacija, ozemljitev ni potrebna)
Predvidena uporaba	Samo zunaj (ni primerno za notranjo uporabo)
Priporočena varnostna razdalja	Vsaj 1 meter od vnetljivih predmetov
Montaža	Nosilec za sestavljanje (podstavek, spodnji, srednji, zgornji del, glava)
Čiščenje	Vlažna krpa, odstranljiv zaščitni pokrov (mreža) za odstranjevanje prahu
Zamenjava grelnega elementa	Možno, odstranitev mreže in reflektorja
Priloženi dodatki	Montažni vijaki, pritrdilni gumbi

Pogosto zastavljena vprašanja - CR 7737 CAMRY

Kako sestaviti nosilec grelca CR 7737?

Sledite korakom: postavite spodnji del nosilca na okrogel podstavek, privijte velik gumb. Nato nataknite srednji del na spodnji del in privijte. Pritrdite zgornji del s tankim nastavljivim delom, vstavite vijake. Potegnite tanek del na želeno višino in zategnite pritrdilni gumb. Na koncu namestite glavo na nosilec in privijte vijak.

Katere stopnje moči so na voljo?

Naprava ponuja dve stopnji: levi položaj = 1000 W, levi + desni položaj = 2000 W. Položaj 0 izklopi napravo.

Ali lahko ta grelec uporabljam v notranjosti?

Ne, CR 7737 je zasnovan izključno za zunanjo uporabo. Ni primeren za notranjo uporabo.

Kako očistim grelec?

Izključite napravo in počakajte, da se ohladi. Očistite z vlažno krpo in malo blagega detergenta. Za zaščitno mrežo jo odstranite tako, da odvijete majhne vijake, nato s krtačo odstranite prah. Nikoli ne uporabljajte kompresorja ali abrazivnih sredstev.

Kaj storiti, če se grelec prevrne?

Naprava ima zaščito pred padcem: samodejno se izklopi. Takoj jo izključite, preverite, ali ni poškodovana, nato jo postavite nazaj v pokončen položaj. Če ni vidnih poškodb, jo vklopite in nadzorujte 15 minut.

Kako zamenjati grelni element?

Stikalo nastavite na 0 in izključite. Odstranite zadnje vijake na glavi, nato mrežo. Odstranite vijake reflektorja, odklopite konektorje grelne cevi, izvlecite cev iz reflektorja. Nov cev vstavite v obratnem vrstnem redu.

Ali je napajalni kabel odstranljiv?

Ne, napajalni kabel je fiksen. Lahko ga pritrdite na nosilce kabla na nosilcu, da ostane na mestu.

Katere varnostne razdalje je treba upoštevati?

Napravo postavite vsaj 1 meter od sten in vnetljivih predmetov. Stikalo mora biti 30 cm od stropa in 1,80 m nad tlemi. Ne postavljajte neposredno pod električno vtičnico.

Ali ta grelec potrebuje vtičnico z ozemljitvijo?

Ne, naprava je razreda izolacije II (dvojna izolacija) in ne potrebuje ozemljitve. Vendar je potrebna standardna vtičnica 220-240 V ~ 50 Hz.

Kako usmeriti glavo grelca?

Glava se lahko vrti za 360° na nosilcu in nagiba navpično v 3 položajih. Za nastavitev nagiba nežno pritisnite glavo navzgor ali navzdol do želenega kota.

NAVODILA ZA UPORABO CR 7737 CAMRY

Naprava NI namenjena komercialni / profesionalni uporabi.

Naprava NI primerna za notranjo uporabo.

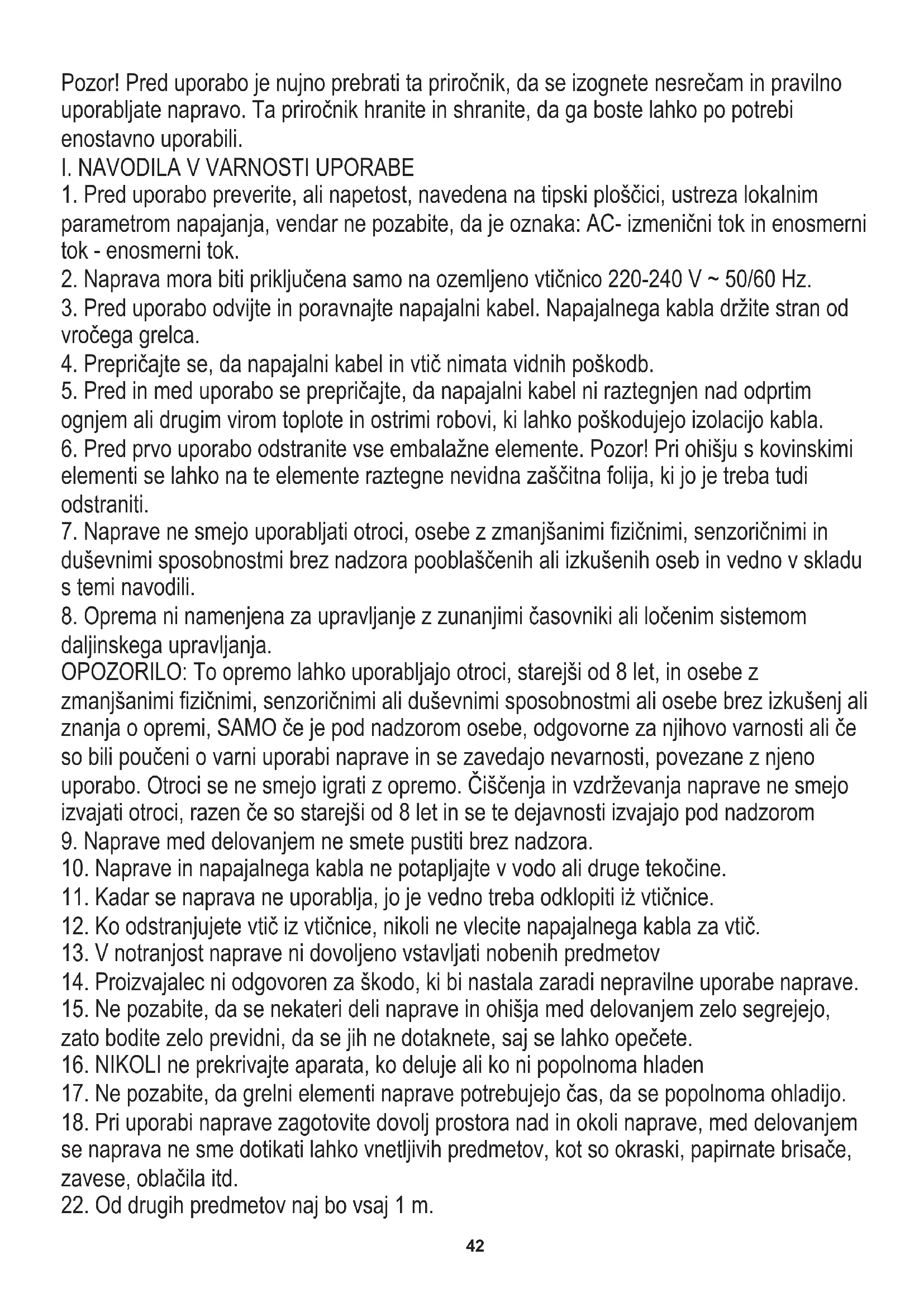

Pozor! Pred uporabo je nujno prebrati ta priročnik, da se izognete nasrečam in pravilno uporabljate napravo. Ta priročnik hranite in shranite, da ga boste lahko po potrebienostavno uporabili.

I. NAVODILA V VARNOSTI UPORABE

1. Pred uporabo preverite, ali napetost, navedena na tipski plošćici, ustreza lokalnim parametrom napajanja, vendar ne pozabite, da je oznaka: AC- izmenični tok in enosmerni tok - enosmerni tok.
2. Naprava mora biti prikljucena samo na ozemljeno vticnico 220 - 240V 50 / 60~Hz
3. Pred uporabo odvijte in poravnajte napajalni kabel. Napajalega kabla držite stran od vrocega grelca.
4. Preprčajte se, da napajalni kabel in vtic nimata vidnih poškodb.
5. Pred in med uporabo se prepričajte, da napajalni kabel ni raztegnjen nad odprtim ognjem ali drugim virom toplate in ostrimi robovi, ki lahko poškodujejo izolacijo kabla.
6. Pred prvo uporabo odstranite vse embalažne elemente. Pozor! Pri ohišju s kovinskimi elementi se lahko na te elemente raztegne nevidna zašcitna folija, ki jo je treba tudi odstraniti.
7. Naprave ne smejo uporabljati otroci, osebe z zmanjsanimi fizicnimi, senzoričnimi in duševnimi sposobnostmi brez nadzora pooblasčenih ali izkušenih oseb in vedno v skladu s temi navodili.
8. Oprema ni namenjena za upravljanje z zunanjimiČasovniki ali ločenim systemom daljinskega upravljanja.

OPOZORILO: To opremo lahko uporabljao otroci, starejsi od 8 let, in osebe z zmanjsanimi fizicnimi, senzoričnimi ali duševnimi sposobnostmi ali osebe brez izkušenj ali znanja o opremi, SAMO Če je pod nadzorom osebe, odgovorne za njihovo varnosti ali Če so bili poučeni o varni uporabi naprave in se zavedajo nevarosti, povezane z njeno uporabo. Otroci se ne smejo igrati z opremo. Čišcenja in vzdřevanja naprave ne smejo izvajati otroci, razen Če so starejsi od 8 let in se te dejavnosti izvajajo pod nadzorom 9. Naprave med delovanjem ne smete pustiti brez nadzora.
10. Naprave in napajalega kabla ne potaplajte v vodo ali druge tekocine.
11. Kadar se naprava ne uporablja, jo je vedno treba odklopiti iz vtichnice.
12. Ko odstranjujete vtič iz vtičnice, nikoli ne vlecite napajalnega kabla za vtič.
13. V notranjost naprave ni dovoljeno vstavljati nobenih predmetov
14. Proizvajalec ni odgovoren za škodo, ki bi nastala zaradi neprvilne uporabe naprave.
15. Ne pozabite, da se nekateri deli naprave in ohišja med delovanjem zelo segrejejo, zato bodite zelo previdni, da se jih ne dotaknete, saj se lahko opecete.
16. NIKOLI ne prekrivajte aparata, ko deluje ali ko ni popolnama hladen
17. Ne pozabite, da grelni elementi naprave potrebujujo czs, da se popolnama ohladijo.
18. Pri uporabi naprave zagotovite dovolj prostora nad in okoli naprave, med delovanjem se naprava ne sme dotikati lahko vnetljivih predmetov, kot so okraski, papirnate brisače, zavese, oblačila itd.
22. Od drugih predmetov naj bo vsaj 1 m.

1. Naprave ni mogoče uporabljati z zunanjimi šacovnimi stikali ali drugimi ločenimi sistemi daljinskega upravljanja
2. Naprave ne izpostavljajte neposrednim vremenskim razmeram, kot je dež.
3. Redno preverjale stanje napajalega kabla. Ce je napajalni kabel poškodovan, gamora zamenjati strokovna servisna delavnica, da se izognete nevarnosti
4. Naprave ne uporablajte v blizini vnetljivih materialov
5. Tega grelnika ne uporabljaje v neposredni blizini bazena
6. Ne uporabljajte, ce so na grelcu vidni znaki poskodb
7. Grelnika ne smete postavljati negosredno pod elektricno vticnico.
8. Grelec uporabite na ravni in stabilni povrsini ali ga pritrdite na steno, ce je to predvidel proizvajalec.

Za večjo varnost je priporočljivo, da je elektrčna napeljava opremljena z avtomatsko napravo za preostali tok z zagonskim tokom 30 mA.

Opomba: Če sta napajalni kabel ali vtič poškodovana, jih mora zamenjati ali popraviti v specializirani servisni delavnici.

II. OPOZORILA

1. Naprave nikoli ne uporabljajte, ce je poškodovana ali ne deluje pravilno.
2. Naprave nikoli ne uporabljajte, ce je bila prej izpuščena in kaže vidne znake poškodb.
3. Ne uporabljaje podaljskov ali drugih elektrichnih vtichnic, ki niso v skladu z veljavnimi elektrichnimi standardi in predpisi.
4. Vsa popravila, demontaje ali zamenjave katerih koli delov naj vedno izvaja specializirana ustanova.
5. Če se naprava in sestavni deli, kot so elektrčni kontakti, vtč ali kabel, zmočijo, pred uporabo posušite napravo in njene componente.
6. Naprave ne uporabljaje z mokrimi rokami.
7. Če vas skrbi, da je naprava poškodovana, je NIKOLI ne popravljaje sami.
8. Naprave nikoli ne umivajte pod tekoco vodo ali tako, da voda kapija nano.
9. Pred shranjevanjem se prepričajte, da se je naprava ohladila.
10. Med uporabo se ne dotikajte ohisja. Med delom je treba uporabljati samo gumbe in stikala. Po izklopu počakajte, da se naprava ohladi.
11. Ne uporabljaje dodatkov, ki jih proizvajalec ne priporoča. Lahko so nevarni za uporabnika in lahko poskodujejo napravo.

PRED PRVO UPORABO

Pred uporabo preverite, ali so vse povezave popolnama varne in ali je naprava varno namescena. Naprava mora biti namescena na razdalji majmanj 1 metra od najblje stene. Skatla s stikalom mora biti od stropa oddajena majmanj 30~cm in nad tlemi 1,80 metra. Naprava mora biti trdno postavljena na ravno in popolnama vodoravno povrsino.

MONTAZA

1. Spodnji del stojala (7) položite na okroglo podlago (6), tak do se luknji za vijake poravnata. Na dnu podstavka privije velik gumb s kovinsko podložko (11).
2. Osrednji del stojala (8) potisnite cze spodnji del (7). Vstavite 4 vijake skozi dvojne luknej in jih trdno privije.

3. Nato pritrdite zgornji del stojala (9) na osrednji del (8). Za to najprej vstavite tanjši nastavljivi del stojala (10) v zgornji del stojala (9). Vstavite 4 vijake skozi dvoje luknjé in jih trdno privijte.

4. Izvlecite tanjiši nastavljiivi del stojala (10), kolikor Želite, in privijte pritrdilni gumb (5).

5. Ohišje glave (1) položite na vrh stojala (10) in glavo privijte z vijakom (13) na zadnji strani glave.
6. Glava ima vertikalno nastavljiv kot nagiba v 3 položajih, pritisnite glavo navzdol ali navzgor, da izberete najboljsi kot vročine.
7. Tanek del stojala (10) se lahko vrti za 360^ in omogoča usmerjanje glave (1) naprave v katero koli smer. Elektrčni kabel lahko pritrdite na držala kablov na stojalu.

Opis naprave - sika 1

1. Ohise glave 2. Mreza
2. Stikalo za vklop / izklop 4. Stojalo
3. Gumb za pritrditev 6. Okrogla osnova
4. Stojalo, spodnji del 8. Stojalo, osrednji del
5. Stojalo, zgornji del 10. Stojalo, tanjsi nestavljivi del
6. Velik gumb s kovinski podložko 12.8 katkih vijakov za pritrditev stojala 13. Vijak za pritrditev glave

DELOVANJE PATIO GREJALCA

1. Usmerite glavo naprave v pravilno smer.
2. Vtic vtaknite v vticnico (220-240V / 50Hz).
3. Napravo vklopite in izklopite's stikalom za vklop / izklop (3).
   S stikalom izberete tudi izhodno moč ogrevanja:

0 = 0W

Levo: = nizka moč 1000W

Levo + Desno = velika moč 2000W

1. Naprava nima termostata in še naprej oddaja toploto, dokler ni izklopljena. Vedno pozorno spremljajte napravo, ko je vklopljena!
2. Če naprave ne uporabljate, odstranite vtic iz vtičnicke.

Zamenjava grelega elementa - glejte stran 3

1. Stikala za napajanje nastavite v položaj 0. Napravo odklopite iz napajanja.
2. Odstranite 2 zgornja in 2 spodnja vijaka (B1) na zadnji strani glave (1). OdstranitePokrov grelca - reşetko (2).
3. Odstranite 2 vijaka (B2), ki držita reflektor.
4. Odvijte 2 stranska vija (B3) na reflektorju, odstranite del reflektorja, ki podpira grene elemente spreddaj (B4), in nato potisnite izolacijskiPokrov (B5) proti zicam.
5. Med prsti stisnite konektor (B6) in nato konektorje povlecite stran od grene cevi. Potisnite greno cev iz reflektorja.
6. Namestite nov grelec v obratnem vrstnem redu.

VARSTVO PRED PADKOM

Naprava je opremljena z zašcitopred padcem. Samodejno se bo izklopil, ce bo naprava kljub previdnostnim ukrepom padla. V tem primeru takoj izklopite napravo.

Napravo vedno natančno preverite, Če ni poskodovana, nato pa jo ponovno postavitePokonci. Nikoli ne uporabljajte poskodovane naprave, ampak jo odnesite prodajalcu ali priznanemu servisu, da jo preveri in /ali popravi.

Ce ne Najdete poškodb, stikalo (3) postavite v položaj 0, nato ga vklopite in vklopite. Napravo natančno spremljaje prvih petnajst minut; ce pride do kakrsnih koli napak, takoj izvlecite vtic in ga odnesite na popravilo prodajalcu / servisu.

CISCENJE

1. Pred ciscenjem vedno izkljucite napravo in jo izkljucite. Ocistite z vlažno krpo in po potrebi z malo cistilne tekocine. Nikoli ne uporabljaje jegikh ali abrazivnih cistil!
2. Prah in umazanija se lahko naberejo za rešetko (2). Rešetko lahko odstranite tak, da odvjete stiri majhne vijake (B1) in neznodvignete. Z mehko krtaco skrbno odstranite prah in ostanke. Nikoli ne uporabljajte kompresorja, ker lahko poskodujete svetilke ali odsevnik. Zamenjajte rešetko in jo prisrdite.

TEHNICNI PODATKI

Moc: 2000W

Napajan:220-240\~50Hz

"Pozor vroca povrsina" - Temperatura dostopnih povrsin je lahko visja, ko oprema deluje, kar pomeni, da se elementi

d delovanjem med delovanjem segrejejo, Bodite previdni !!!

LO: Da se izognete pregrevanju - grelnika nePokrivajte
