Produkttype	Udendørs varmelegeme (patio)
Mærke	Camry
Model	CR 7737
Maksimal effekt	2000 W
Strømforsyning	220-240 V ~ 50 Hz
Type varmelement	Kvarts, levetid 2000 timer
Antal effekttrin	2 (1000 W og 2000 W)
Betjening	Tænd/sluk-kontakt med effektvælger
Orientering	Hoved kan drejes 360° og vippes i 3 positioner
Væltesikring	Ja, automatisk stop ved væltning
Elektrisk isolationsklasse	Klasse II (dobbelt isolation, kræver ikke jordforbindelse)
Tilsigtet anvendelse	Kun udendørs (ikke egnet til indendørs brug)
Anbefalet sikkerhedsafstand	Mindst 1 meter fra brændbare genstande
Montering	Stativ skal samles (base, nederste, midterste, øverste, hoved)
Rengøring	Fugtig klud, aftageligt gitter til støvfjernelse
Udskiftning af varmelement	Muligt, afmontering af gitter og reflektor
Medfølgende tilbehør	Monteringsskruer, fastgørelsesknapper

Ofte stillede spørgsmål - CR 7737 CAMRY

Hvordan samles stativet til varmelegeme CR 7737?

Følg trinene: Placer den nederste del af stativet på den runde base, skru den store knap i. Derefter skyv midterdelen på nederdelen og skru fast. Fastgør den øverste del med den tynde justerbare del, indsæt skruerne. Træk den tynde del til den ønskede højde og spænd fastgørelsesknappen. Til sidst sættes hovedet på stativet, og skruen spændes.

Hvilke effekttrin er tilgængelige?

Apparatet har to trin: venstre position = 1000 W, venstre + højre position = 2000 W. Position 0 slukker apparatet.

Kan jeg bruge dette varmelegeme indendørs?

Nej, CR 7737 er udelukkende designet til udendørs brug. Det er ikke egnet til indendørs brug.

Hvordan rengøres varmelegemet?

Tag stikket ud af apparatet, og vent til det er afkølet. Rengør med en fugtig klud og lidt mildt rengøringsmiddel. For gitteret: Skru de små skruer af, og tør støv af med en blød børste. Brug aldrig trykluft eller slibende rengøringsmidler.

Hvad gør jeg, hvis varmelegemet vælter?

Apparatet har en væltesikring: Det slukker automatisk. Tag straks stikket ud, kontroller for skader, og sæt det derefter i lodret position. Hvis der ikke er synlige skader, tænd det igen og overvåg det i 15 minutter.

Hvordan udskiftes varmelementet?

Sæt kontakten på 0, og tag stikket ud. Fjern skruerne bag på hovedet, derefter gitteret. Fjern skruerne fra reflektoren, afbryd stikforbindelserne til varmetuben, træk tuben ud af reflektoren. Installer den nye tube i omvendt rækkefølge.

Er strømkablet aftageligt?

Nej, strømkablet er fast. Det kan fastgøres til kabelholdere på stativet for at holde det på plads.

Hvilke sikkerhedsafstande skal overholdes?

Placer apparatet mindst 1 meter fra vægge og brændbare genstande. Kontakten skal være 30 cm fra loftet og 1,80 m over gulvet. Må ikke placeres direkte under en stikkontakt.

Kræver dette varmelegeme en stikkontakt med jordforbindelse?

Nej, apparatet er isolationsklasse II (dobbelt isolation) og kræver ikke jordforbindelse. Dog kræves en standard 220-240 V ~ 50 Hz stikkontakt.

Hvordan indstilles varmelegemets hoved?

Hovedet kan drejes 360° på stativet og vippes lodret i 3 positioner. For at justere vippevinklen, tryk forsigtigt hovedet op eller ned til den ønskede vinkel.

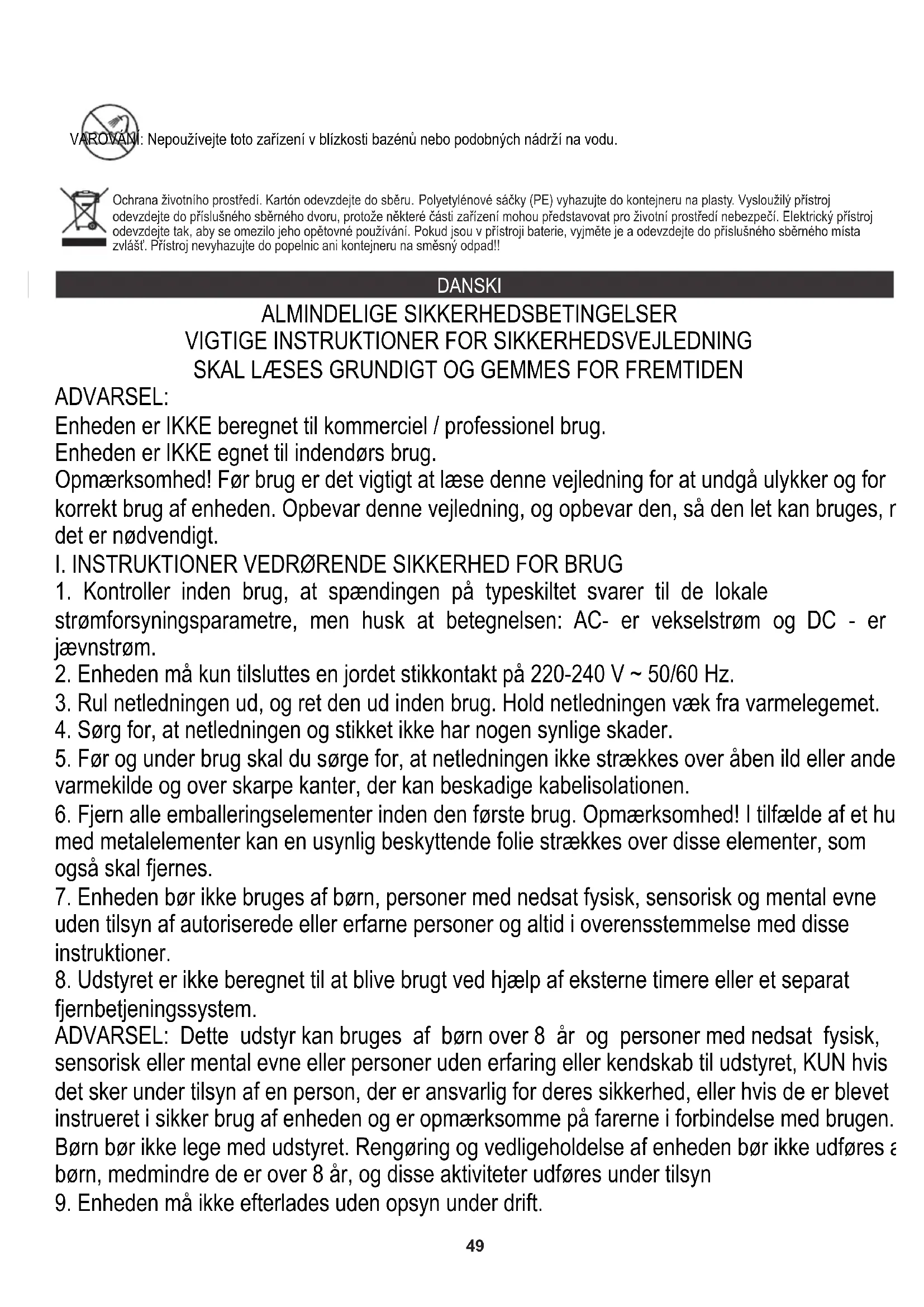

BRUGSANVISNING CR 7737 CAMRY

Enheden er IKKE beregnet til commerciel / professionnel brug.

Enheden er IKKE egnet til indendørs brug.

Opmaerksohed! Før brug er det vigtigt at læse davon vejledning for at undgå ulykker og for korrekt brug af enheden. Opbevar davon vejledning, og opbevar den, sö den let kan bruges, n det er nødvendigt.

I. INSTRUKTIONER VEDRØRENDE SIKKERHED FOR BRUG

1. Kontroller inden brug, at spændingen på typeskiltet svarer til de lokale strømforsyningsparametre, men husk at betegnelsen: AC- er vekselstrøm og DC - er jævnstrøm.
2. Enheden mä kun tilsluttes en jordet stikkontakt på 220-240 V ~ 50/60 Hz.
3. Rul netledningen ud, og ret den ud inden brug. Hold netledningen væk fra varmelegemet.
4. Sorg for, at netledningen og stikket ikke har nogen synlige skader.
5. Før og under brug skal du sorge for, at netledningen ikke strækkes over øben ild erlerandevarmekilde og over skarpe kanter, der kan beskadige kabelisolationen.
6. Fjern alle emballeringselementer inden den første brug. Opmaerksomhed! I tilfælde af et humed metalelementer kan en usynlig beskyttende folie strækkes over disse elementer, som ogsa skal fjernes.
7. Enheden brør ikke bruges af brørn, personer med nedsat fysisik, sensorisk og mental evne.uden tilsyn af autoriserede eller erfarne personer og altid i overensstemmelse med disse instruktioner.
8. Udstyret er ikke beregnet til at blive brugt ved hjælp af eksterne timere eller et separat fjernbetjeningssystem.

ADVARSEL: Dette udstyr kan bruges af børn over 8år og personer med nedsat fysisk, sensorisk eller mental evne eller personer,uden erfaring ull kendskap til udstyret,KUN hvis det sker under tilsyn af en person, der er ansvarlig for deres sikkerhed,ller hvis de er blevet instrueret i sikker brug af encheden og er opmaerk somme pa farerne i forbindelse med brugen. Børn bør ikke lege med udstyret.Rengaring og vedligeholdelse af encheden bør ikke udføres abørn, medmindre de er over 8år, og disse aktivitet udføres under tilsyn

1. Enheden pågressive opsyn under drift.

2. Nedsænk ikke encheden og netledningen i vand eller andre æsker.

3. När encheden ikke bruges, skal den alto frakobles stikkontakten.
4. När du tager stikket ud af stikkontakten, skal du aldrig trække i ledningen i stikket.
5. Det er ikke tilladt at placere NOE FORMAL inde i encheden
6. Producenten er ikke ansvarlig for skader forårsaget af forkert brug af enheden.
7. Husk, at nogle dele af enheden og huset bliver meget varme under betjening, sa vær mege forsigtig med ikke at røre ved dem, du kan blive forbrændt.
8. Dæk ALDRIG apparatuset, mens det er i drift, ellr nár det ikke er helt koldt
9. Husk, at det tager tid at kole helt ned på apparatets varmeeelementer.
10. Nå du bruger encheden, skal du sorge for tilstrækkelig plads over og omkring encheden under drift, på encheden ikke røre ved let antændelige genstande sasom dekorationer, papirhändklæder, gardiner, tøj osv.
11. Hold en afstand på mindst 1 m fra andere genstande.
12. Enheden kan/DDIe bruges med eksterne timer-switche ell er andre separate fjernbetjeningssystemer
13. Udsæt ikke encheden for direkte vojrforhold som regn.
14. Kontroller jævnligt strømkabelens tilstand. Hvis netledningen er beskadiget, skal den udskiftes af et specialværksted for at undgå fare
15. Brug/DDn enheden i naeheden af Ibrændbare materialer
16. Brug/DDne varmelegeme i umiddelbar nærhed af en swimmingpool
17. Må ikke bruges, hvis der er synlige tegn på beskadigelse af varmelegemet
18. Varmelegemet má ikke placeres direkte under en stikkontakt.
19. Brug varmelegemet på en plan og stabil overflade, eller fastgør den til væggen, hvis producenten har sørget for det.
    For at ge sikkerheden anbefales det, at den elektriske installation skal udstyres med en automatisk jordstrømsenhed med en startstrøm på 30 mA.
    Bemærk: Hvis netledningen eller stikket er beskadiget, skal det udskiftes eller repareres af et specialværksted.

II. ADVARSLER

1. Brug aldrig enheden, hvis den er beskadiget aller ikke fungerer korrekt.
2. Brug aldrig encheden, hvis den tidligere er faldet og viser synlige tegn på beskadigelse.
3. Brug/DD: forlangerledninger erer andre stikkontakter, der icke overholder geldende elektriske standarder og forskrifter.
4. Enhver reparation, demontering ell er udskiftning af dele skal altid udfores af et specialiseret anlag.
5. I tilfælde af at enheden og komponenter sasom elektriske kontakter, stik eller kabel bliver våde, skal du tørre enheden og dens komponenter inden brug.
6. Brug/DD: enheden med vade hender.

7. Hvis du er bekymret for, at enheden er blevet beskadiget, skal du ALDRIG reparere encheder selv.

8. Vask aldrig encheden under rindende vand eller på en södanmxde, at vand drypper ned til den.

9. Sorg for, at enheden er afkølet inden opbevaring.
10. Rør ikke ved huset under brug. Kun knapper og afbrydere skal bruges under arbejdet. Efter slukning skal du vente på, at enheden er kølet ned.
11. Brug/DD, der icke anbefales af producenten. De kan vare farlige for brugeren og kan beskadige encheden.

FOR FORSTE ANVENDELS

Kontroller, at alle forbindelser er helt sikre, og at enheden er placeret korrekt, inden du bruger den. Enheden skal placeres i en afstand af mindst 1 meter fra den nærmeste væg. Kassen med afbryderen skal ære mindst 30 cm fra et loft og 1,80 meter over jorden. Enheden skal placeres fast på en jævn og helt vandret overflade.

MONTERING

1. Placer den nederste del af stativet (7) på den runde bund (6), sä skruehullerne flugter. Skru den store knap i bunden af IIbunden med en metalskive (11).
2. Skub den midterste del af stativet (8) over den nederste del (7). Sæt de 4 skruer gennem de dobbelte huller, og stram dem godt.
3. Fastgör derefter den øverste del af stativet (9) til den midterste del (8). For at gøre dette skal du forst indsætte den tyndere justerbare del af stativet (10) i den øverste del af stativet (9). Sæt de 4 skruer gennem de dobbelte huller, og stram dem godt.
4. Træk den tyndere, justerbare del af stativet (10) ud sá langt du onsker, og stram fastgorelseskappen (5).
5. Sæt hovedhuset (1) på toppen af [i]stativet (10), og stram hovedet med skruen (13) bag på hovedet.
6. Hovedet hare ion lodret justerbar haelningsvinkel i 3 positioner, tryk hovedet ned ell er op for at vaelge den bedste varmevinkel.
7. Den tynde del af stativet (10) kan dreje 360 号 , sä enhedens hoved (1) kan rettes i enhver retning. Det elektriske kabel kan fastgores til kabelholderne på stativet.

Enhedsbeskrivelse - billede 1

1. Hovedhus 2. Gitter
2. ON/OFF-kontakt 4. Stativ 5. Fastgorelseesknap
3. Rund fod 7. Stativ, nederste del 8. Stativ, miderdel
4. Stativ, overste del 10. Stativ, tyndere justerbar del
5. Stor knap med. metalskive 12. 8 korte skruer til montering af stativet
6. Skrue til fastgorelse af hovedet

BETJENING AF PATIOVARME

1. Peg enhedens hoved i den rigtige retning.
2. Sæt stikket i stikkontakten (220-240V / 50Hz).
3. Enheden taendes og slukkes af ON / OFF-kontakten (3).

Du vælger også varmeeffekten med. kontakten:

$$ \begin{array}{l} 0 = 0 \mathrm {W}. \ V e n s t r e: = l a v e f f e k t 1 0 0 0 W \ V e n s t r e + H \text {j r e} = h \text {j e f f e k t} 2 0 0 0 W \ \end{array} $$

1. Enheden har ikke en termostat og fortætter med at afgive varme, indtil den er slukket. Hold altid øje med eheden,ningar er taend!
2. Fjern stikket fra stikkontakten, nár enheden ikke er i brug.

Udskifting af varmeelement - se side 3

1. Sæt afbryderne i position 0. Frakobl encheden fra strømmen.
2. Fjern de 2 overste og 2 nederste skruer (B1) pa bagsiden af hovedet (1). Fjern varmelegemets daeksel - gitteret (2).
3. Fjern de 2 skruer (B2), der holder reflektoren.
4. Skru de 2 sideskruer (B3) af på reflektoren, fjern den del af reflektoren, der understøtter varmeelementerne foran (B4), og skub derefter isoleringshatten (B5) mod ledningerne.
5. Klem stikket (B6) mellem fingrene, og træk derefter stikkene væk fra varmerøret. Skub varmerøret ud af reflektoren.
6. Installer det nye varmelegeme i omvendr rækkefolge.

Faldbeskyttelese

Enheden er udstyret med en faldsikring. Den slukker automatisk, hvis eheden trods de forholdsregler, du har truffet, vaelter. Trak straks stikket ud af eheden.

Kontroller altid eheden om skader, og sæt den derefter oprejstigen. Brug aldrig en beskadiget ehed, men tag den til din forhandler erer et anerkendt servicepunkt, der skal kontroleres og / eller repareres.

Hvis du ici kan finde skader, skal du sætte kontakten (3) i position 0, derefter tilslutte og tænde. Overvåg eheden nje i de første femten minutter; hvis der opstår fejl, skal du straks tage stikket ud og tage det til din forhandler / servicepunkt for at blive repareret.

RENGØRING

1. Sluk altid enheden, og tag stikket ud inden rengoring. Rengor med en fugtg klud og om nodvendigt lidt rengringsvaeske. Brug aldrig aetsende eller slabende rengoringsmidler!
2. Stov og snavs kan samles bag gitteret (2). Gitteret kan fjernes ved at lnsne de fire sma skruer (B1) og Iofte det forsigtigt af. Brug en blod borste til forsigtigt at fjerne stov og snavs. Brug aldrig en kompressor, da dette kan beskadige lamperne erler reflektoren. Udskift gitteret, og fastgør det.

TEKNISK DATA

Effekt: 2000W Ström Forsyning: 220-240 ~ 50Hz

Kvarts varmeelement 2.000 timers levetid (model GL7734.1) IP24

orsigtig varm overflade" - Temperaturen på tilgengelige overflader kan vare hjere, narr udstyret er i drift, hvilket betyder, at uselementerne bliver varme under drift under drift, Vær FORSIGTIG !!!

: For at undgå overophedning - tildæk ikke varmelegemet

ADVARSEL: BrugPIPE dette udstyr i nærheden af 1svommebbassiner erler lignende vandtanke.

Af hensyn til miljøet . Venligst overfør papemballage til affaldspapir. Hæld polyethylenposer (PE) i plastbeholderen Slidt enhed skal returneres til det relevante punkt opbevaring, fordi det er farligt i enheden ingredienser kan udgøre en trussel for miljøet. Den elektriske enhed skal overleveres for at begrænse dets genanvendelse og brug. Hvis i enheden der er batterier, fjern dem og vende tilbage til punktet opbevares separat.
