CR 7737 - Kúrenie CAMRY - Bezplatný návod na obsluhu

Typ produktu	Vonkajší ohrievač (patio)
Značka	Camry
Model	CR 7737
Maximálny výkon	2000 W
Napájanie	220-240 V ~ 50 Hz
Typ vykurovacieho telesa	Quartz, životnosť 2000 hodín
Počet stupňov výkonu	2 (1000 W a 2000 W)
Ovládanie	Vypínač ZAP/VYP s voličom výkonu
Orientácia	Hlava otočná o 360° a nakloniteľná v 3 polohách
Ochrana proti pádu	Áno, automatické vypnutie pri prevrátení
Trieda elektrickej izolácie	Trieda II (dvojitá izolácia, nie je potrebná uzemnená zásuvka)
Určené použitie	Len vonkajšie použitie (nie je vhodné na vnútorné použitie)
Odporúčaná bezpečnostná vzdialenosť	Minimálne 1 meter od horľavých predmetov
Montáž	Stojan na zostavenie (základňa, spodná, stredná, horná časť, hlava)
Čistenie	Vlhká handrička, odnímateľná mriežka na odprášenie
Výmena vykurovacieho telesa	Možné, demontáž mriežky a reflektora
Dodávané príslušenstvo	Montážne skrutky, upevňovacie gombíky

Často kladené otázky - CR 7737 CAMRY

Ako zložiť stojan ohrievača CR 7737 ?

Postupujte podľa krokov: umiestnite spodnú časť stojana na okrúhlu základňu, zaskrutkujte veľký gombík. Potom nasuňte strednú časť na spodnú časť a zaskrutkujte. Upevnite hornú časť s jemnou nastaviteľnou časťou, vložte skrutky. Vytiahnite jemnú časť na požadovanú výšku a utiahnite upevňovací gombík. Nakoniec umiestnite hlavu na stojan a utiahnite skrutku.

Aké sú dostupné stupne výkonu?

Zariadenie ponúka dva stupne: ľavá poloha = 1000 W, ľavá + pravá poloha = 2000 W. Poloha 0 vypína zariadenie.

Môžem tento ohrievač používať v interiéri?

Nie, CR 7737 je určený výhradne na vonkajšie použitie. Nie je vhodný na vnútorné použitie.

Ako čistiť ohrievač?

Odpojte zariadenie a počkajte, kým vychladne. Čistite vlhkou handričkou a trochou jemného čistiaceho prostriedku. Pre mriežku ju odskrutkujte malé skrutky, potom oprášte jemnou kefou. Nikdy nepoužívajte kompresor ani abrazívne prostriedky.

Čo robiť, ak sa ohrievač prevráti?

Zariadenie je vybavené ochranou proti pádu: automaticky sa vypne. Okamžite ho odpojte, skontrolujte, či nie je poškodené, potom ho postavte späť do zvislej polohy. Ak nie je viditeľné žiadne poškodenie, znova ho zapnite a sledujte 15 minút.

Ako vymeniť vykurovacie teleso?

Prepínač nastavte na 0 a odpojte. Odstráňte zadné skrutky hlavy, potom mriežku. Odstráňte skrutky reflektora, odpojte konektory vykurovacej trubice, vysuňte trubicu z reflektora. Nainštalujte novú trubicu v opačnom poradí.

Je napájací kábel odnímateľný?

Nie, napájací kábel je pevný. Môže byť pripevnený k držiakom kábla na stojane, aby zostal na mieste.

Aké bezpečnostné vzdialenosti treba dodržiavať?

Umiestnite zariadenie najmenej 1 meter od stien a horľavých predmetov. Vypínač musí byť 30 cm od stropu a 1,80 m nad podlahou. Neumiestňujte priamo pod elektrickú zásuvku.

Potrebuje tento ohrievač uzemnenú zásuvku?

Nie, zariadenie je triedy izolácie II (dvojitá izolácia) a nevyžaduje uzemnenú zásuvku. Vyžaduje sa však štandardná zásuvka 220-240 V ~ 50 Hz.

Ako orientovať hlavu ohrievača?

Hlava sa môže otáčať o 360° na stojane a nakláňať vertikálne v 3 polohách. Na nastavenie sklonu jemne zatlačte hlavu nahor alebo nadol do požadovaného uhla.

NÁVOD NA OBSLUHU CR 7737 CAMRY

Vlevo + Vpravo = vysoký vykon 2000 W.

Zariadenie NIE je vchodné na použitie v interiéroch.

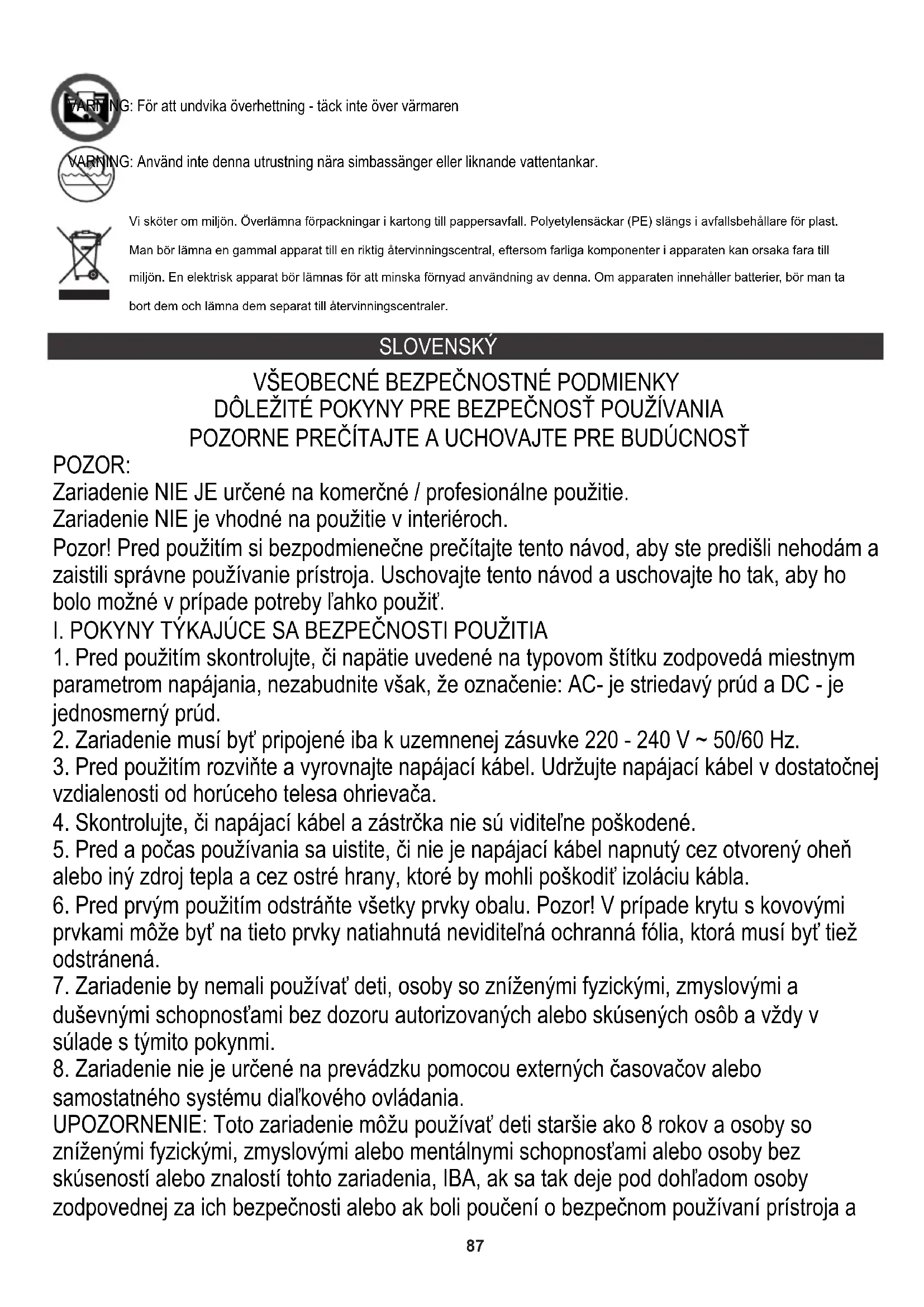

Pozor! Pred použitím si bezpodmienečne precitajte tento námod, aby ste predišli nahodám a zaistili správne použivanie prístroja. Uschovajte tento námod a uschovajte ho tak, aby ho bolo možné v pripline potreby l'ahko použit'.

I. POKNY TYKAJUCE SA BEZPECNOSTIPOUZITIA

1. Pred použitím skontrolujte, Č napătie uvedené na typovom štītku zodpovedá miestnym parametrom napájania, nezabudnite však,Že označenie: AC- je striedavý prud a DC - je Jednosmerný prud.
2. Zariadenie musi byt pripojené iba k uzemnenej zasuvke 220 - 240 V ~ 50/60 Hz.
3. Pred použitím Rozvinte a vyrovnajte napájací kabel. Udržujte napájací kabel v dostatočnej vzdialenosti od horúceho telesa ohrievača.
4. Skontrolujte, Či napájací kabel a zástrčka nie su viditelne poskodené.
5. Pred a poças používania sa uistite, Či nie je napájací kabel napnutý cze otvorený othen alebo iný zdroj tepla a cze ostré hrany, ktoré by mohli poskodit izoláciu kábla.
6. Pred prvym použitim odstrante vsetky privky obalu. Pozor! V pripe de krytu s kovovymi prvkami moze byt' na tieto privky natiahnutá neviditel'ná ochranná fólia, ktorá musí byt' tiež odstránená.
7. Zariadenie by nemali používat deti, osoby so znízenými fyzickými, zmyslovými a duševnými schopnostami bez dozoru autorizovanych alebo skúsenych osöb a vždy v súlade s týmito pokynmi.
8. Zariadenie nie je určené na prevádzku pomocou externych chasovačov alebo samostatného systému dial'kového ovládania.

UPOZORNENIE: Toto zariadenie moźu používat deti starsie aka 8 rokov a osoby so znizenymi fyzickymi, zmyslovymi alebo mentalnymi schopnostami alebo osoby bez skúsenosti alebo znalostí tohto zariadenia, IBA, ak sa tak seinen pod dohťadom osoby zodpovednej za ich bezpečnosti alebo ak boli poučeni o bezpečnom používaní prístroja a

sú si vedomí nebezpečenstiev spojenych s jeho použivaním. Deti by sa s prístrojom nemali hrat'. Čistenie a udžbu prístroja by nemali vykonávat deti,Pokial' nie su staršie ako 8 rokov a tieto Činnosti nie su vykonávané pod dohladom

1. Zariadenie nesmie byt poças prevadzky ponechané bez dozoru.
2. Neponárajte prístroj a napájací kabel do vody alebo inych tekutín.
3. Ak sa zariadenie nepoužíva, malo by byt vždy odpojené od sietovej zásvky.
4. Pri vyťahovani zástrčky zo zásuvky nikdy netahajte za napajaci kabel za zástrčku.
5. Do zariadenia nie je dovolené vkladat ZIADNE PREDMETY
6. Vyrobca nezodpovedá za škody spösobené nesprávnym použivaním prístroja.
7. Pamātajte, ze niedtoré ācasti pristroja a krytu su poças prevádzky ve'lmi horúce, takže bud'te mimoriadne opatrní, aby ste sa ich nedotkli, pretoze by ste sa mohli popálit.
8. NIKDY nezakryvjte spotrebič, ked je v prevadzke alebo ak nie je uplnne studeny
9. Pamatajte, ze chvil'u trva, kym vykurovacie clanky pristroja uplny vychladnu.
10. Pri používaní prístroja zaistite dostatočný priestor nad a okolo prístroja, počas prevádžky sa prístroj nesmie dotýkat Žiadnych l'ahko horťavých predmetov, ako su ozdoby, papierové uteráky, záclony, odevy atd'.
11. Udržujte vzdialenost' majmenej 1 m od ostatnych predmetov.
12. Zariadenie nemožno používat's externými chasovými spínačmi alebo inými samostatnými systémami dial'kového ovládania
13. Nevystavujte prístroj priamym poveternostnám podmienkam, ako je dázd'.
14. Pravidelne kontrolujte stav napajacieho kábla. Ak je napajaci kabel poškodený, mal by byt vymeneny v špecializovanom servise, aby sa zabránilo riziku
15. Nepoužívajte prístroj v blízkosti hor'avych materiálov
16. Nepoužívajte tento ohrievač v bezprostrednej blízkosti bazěna
17. Nepoužívajte, ak su na ohrievači viditelné známky poškodenia
18. Ohrievač nesmie byt' umiestnený priamo pod elektrickou zásuvkou.
19. Ohrievač používajte na rovnom a stabilnom povrchu alebo ho pripevnite k stene, ak to ustanovuje vyrobca.

Poznámka: Ak je napajaci kabel alebo zăstrčka poškodená, musi byt' vymeneny alebo opravený v špecializovanom servise.

II. UPOZORNENIA

1. Nikdy nepoužívajte prístroj, ak je poskodený alebo nefunguje správné.
2. Nikdy nepoužívajte prístroj, ak už spadol a vykazuje viditelné známky poškodenia.
3. Nepoužívajte predlžovacie káble ani iné elektrické zásuvky, ktoré nie su v súlade s platnými elektrickými normami a predpismi.
4. Akúkol'vek opravu, demontáž alebo výmenu akýchkol'vek Častí by mal vždy vykonávat špecializovaný zámod.

5. V pripline, ze pristroj a jeho sučasti, ako su elektrické kontakty, zástrčka alebo kabel, navlhnú, pred použitim pristroj a jeho sučasti vysuste.

6. Nepoužívajte prístroj s mokrými rukami.

7. Ak sa obávate, ze zariadenie bolo poškodené, NIKDY ho neopravujte sami.
8. Nikdy neumyväjte pristroj pod tecúcou vodou alebo takym spösobom, aby donk kvapkala voda.
9. Pred uskladnením sa uistite, Či je prístroj vychladnutý.
10. Počas používania sa nedotýkajte krytu. Počas práce by sa mali používat iba gombíky a spínače. Po vypnutí počkajte, kým prístroj vychladne.
11. Nepoužívajte prisluěs nestvo, ktoré nie je odporúčané vyrobcom. Móžu byt' pre používatela nebezpečné a možu poškodit' zariadenie.

PRED PRVYMPOUZITIM

Pred použitím skontrolujte, Či su všetky pripojenia uplne zabezpečné a Či je prístroj bezpečné umiestný. Zariadenie musí byt' umiestné vo vzdialenosti majmenej 1 meter od najblžšej steny. Krabica s vypínačom musí byt' majmenej 30 cm od stropu a 1,80 metra nad zemou. Prístroj musí byt' pavne umiestné na rovnom a uplne vodorovnom povrchu.

MONTAZ

1. Položte spodnú Čast stojana (7) na okruhlu základnu (6) tak, aby boli otvory pre skrutky zarovnané. Zo spodnej Časti podstavca zaskrutkujte ve'lký gombík pomocou kovovej podložky (11).
2. Strednú Čast' stojana (8) nasuţne na spodné Čast' (7). Vložte 4 skrutky caz dvojité olvory a pevnie ich utiahnite.
3. Potom pripevnite hornu cast' stojana (9) k stredovej casti (8). Za tymto ucelom najskor vlozte tensiu nestavitelnu cast' stojana (10) do hornej casti stojana (9). Vlozte 4 skrutky czedvojite otvory a pevnie ich utiahnite.
4. VytilhniTE tensiu nastavite'nu ccast' stojana (10) a' na doraz a utiahnite upevnovaci gombik (5).
5. Nasadte kryt hlavy (1) na hornu Čast stojana (10) a hlavu utiahnite skrutkou (13) na zadnej strane hlavy.
6. Hlava ma vertikáne nastavitelný uhol sklonu v 3 polohách, stlačením hlavy dole alebo hare vyberte najlepší uhol tepla.
7. Tenká Čast' stojana (10) sa moze otáčat' o 360 °, co umožnjuje smerovat' hlavu (1) zariadenia v lubovol'nom smere. Elektricky kabel je mozné pripnevit' k držiakom kálov na stojane.

Popis zariadenia - obrazok 1

1. Kryt hlavy 2. Mrieżka
2. Vypinač ZAP / VYP 4. Stojan
3. Upevnovaci gombik 6. Okruhly podstavec
4. Stojan, spodnáčast 8. Stojan, strednáčast

5. Stojan, hornáčast' 10. Stojan, tensia nastavitelnáčast

6. Velký gombík s kovovou podložkou 12. 8 krátych skrutiek na upevnenie stojana

7. Skrutka na upevnenie hlavy

PREVÁDZKA OHRIEVÁCA PATIO

1. Nasmerujte hlavu pristroja správnym smerom.
2. Zasunte zastrchu do zasuvky (220 - 240 V / 50 Hz).
3. Zariadenie sa zapina a vypina vypinacom ON / OFF (3).

Prepinačom tiež zvolite vykon vykurovania:

$$ 0 = 0 W. $$

Vfavo: = nizky výkon 1000 W .

L'ava + prava = yvsoky vkykon 2000 W.

1. Zariadenie nemá termostat a nad'alej vydáteplo, kym sa nevypne. Ked je pristroj zapnuty, vždy ho pozorne sledujte!
2. Ak zariadenie nepoužívate, vytiahnite zastréku zo zásuvky.

Vymena vykurovacieho telesa - vid' strana 3

1. Prepnite spinač napájania do polohy 0. Odpoje zariadenie od napájania.
2. Odskrutkujte 2 horné a 2 spodné skrutky (B1) na zadnej strane hlavy (1). Demontujte kryt ohrievača - mriežku (2).
3. Odskrutkujte 2 skrutky (B2) držiace reflektor.
4. Odskrutkujte 2 bočné skrutky (B3) na reflektore, odstránty Čast' reflektora, ktorá nesie vykurovacie privky vpredu (B4), a potom posuţe izolačný klobák (B5) smerom k vodičom.
5. Stlačte konektor (B6) medzi prstami a potom ich vytiahnite z trubice ohrievača. Vysunte rúrku ohrievača z reflektora.
6. Namontujte novy ohrieva v opacnom poradi.

OCHRANA PRED PÁSMI

Pristroj je vybaveny poistkou proti pádu. Automaticky sa vypne, ak aj napriek vykonanympreventivnym opatreniam zariadenie spadne. V takom pripline okamžite odpoje zariadenie zo zásuvky.

Pozor, horuci povrch" - Teplota pristupnych ploch moze byt'vyssia, ked' je zariadenie v prevadzke, co znamená, ze pvky

FNENIE: Aby ste predišli prehriatiu - nezakrývajte ohrievač
