FG117320.3 - Elektromos fűtés Emerio - Ingyenes használati útmutató

Termék típusa	Konvekciós fagyvédő radiátor
Márka	Emerio
Modell	FG117320.3
Tápfeszültség	220-240 V ~ 50-60 Hz
Névleges hőteljesítmény	0,45 - 0,52 kW (450-520 W)
Minimális hőteljesítmény	0,45 kW
Maximális folyamatos hőteljesítmény	0,52 kW
Készenléti fogyasztás	0 kW
Fűtési mód	Természetes konvekció
Termosztát	Mechanikusan állítható, fagyvédő funkció
Működésjelző lámpa	Igen (fűtés közben világít)
Fagyvédelem	Igen, minimális hőmérsékletet tart
Túlmelegedés elleni védelem	Beépített hőmérséklet-határoló
Fali szerelés	Igen, mellékelt klipszekkel és csavarokkal (távolság: 14,9 cm)
Lábakra szerelés	Igen, mellékelt lábak és csavarok
Minimális távolság a padlótól	105 cm (fali szerelés)
Minimális távolság a mennyezettől	100 cm (fali szerelés)
Ajánlott használat	Jól szigetelt helyiségek, alkalmi használat vagy fagyvédelem
Karbantartás és tisztítás	Húzza ki és hagyja kihűlni, nedves ruhával tisztítsa
Biztonság	Ne takarja le, ne használja víz közelében, ne szerelje konnektor alá
Gyermekek és sérülékeny személyek	8 éves kortól felügyelet mellett használható
Újrahasznosítás	WEEE-irányelv, ne dobja a háztartási hulladékba
Gyártó	BAHAG AG, Gutenbergstr. 21, 68167 Mannheim, Németország

Gyakran ismételt kérdések - FG117320.3 Emerio

Hogyan szereljem fel az Emerio FG117320.3 radiátort a falra?

Fúrjon két lyukat 14,9 cm távolságra, helyezze be a dübeleket, csavarozza be a 4x30 mm-es csavarokat. Akassza fel a radiátort a hátsó hornyokba, majd erősítse meg a 3x10 mm-es csavarokkal. Tartsa be a minimális távolságot: 105 cm a padlótól és 100 cm a mennyezettől.

Hogyan állítsam be a kívánt hőmérsékletet?

Fordítsa a termosztát gombot jobbra a végállásig. Várja meg, amíg a helyiség eléri a kívánt hőmérsékletet, majd lassan forgassa balra, amíg a jelzőfény kialszik. A gomb ekkor az adott hőmérsékletre van beállítva.

Használható a radiátor fürdőszobában?

Nem, ne használja ezt a fűtőtestet kád, zuhanyzó vagy medence közelében. Nem nedves helyiségekhez készült.

Mit jelent a 'NE TAKARJA LE' szimbólum?

Túlmelegedés és tűzveszélyt jelez. Soha ne helyezzen ruhát, törölközőt vagy más tárgyat a radiátorra.

Hogyan tisztítsam a fagyvédő radiátort?

Húzza ki a készüléket, és hagyja kihűlni. Tisztítsa meg a házat nedves ruhával. Ne használjon súrolószereket, és ne engedje, hogy víz kerüljön a belsejébe.

Fogyaszt áramot a radiátor készenléti üzemmódban?

Nem, a készenléti fogyasztás 0 kW. Amikor a termosztáttal kikapcsolja vagy kihúzza, nem fogyaszt semmit.

Hány éves kortól használhatja egy gyermek ezt a radiátort?

8 éves kortól felügyelet mellett használható, feltéve, hogy biztonsági utasításokat kapott. 3-8 éves gyermekek csak felügyelet mellett kapcsolhatják be/ki.

Használhatok időzítőt vagy külső kapcsolót?

Nem, a hőkapcsoló véletlen újraindításának elkerülése érdekében ne csatlakoztassa a radiátort időzítőhöz vagy rendszeresen megszakított áramkörhöz.

Mekkora az Emerio FG117320.3 radiátor teljesítménye?

A névleges hőteljesítmény 450-520 W (0,45-0,52 kW), alkalmas kiegészítő fűtésre vagy kis helyiségek fagyvédelmére.

Hogyan hasznosítsam újra a radiátort élettartama végén?

Ne dobja a háztartási hulladékba. Vigye egy újrahasznosító központba, vagy lépjen kapcsolatba a forgalmazóval a környezetbarát újrahasznosítás érdekében a WEEE-irányelv szerint.

HASZNÁLATI ÚTMUTATÓ FG117320.3 Emerio

Használati útmutató – Hungarian.... - 80 -

Leiðbeiningarhandbók – Icelandic.... - 87 -

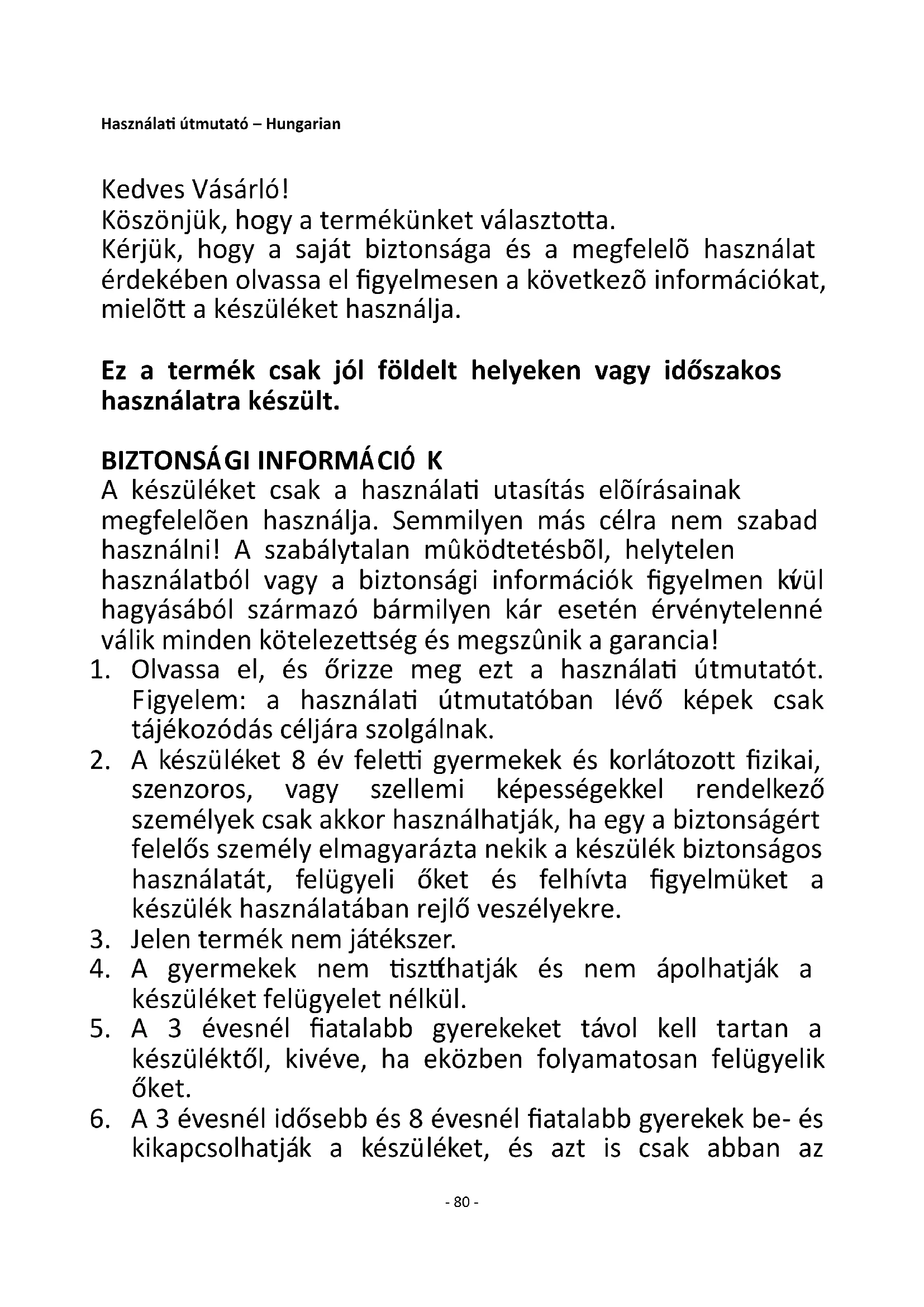

Köszönjük, hogy a termékünket választotta.

Kérjük, hogy a saját biztonsága és a megfelelő használat érdekében olvassa el figyelmesen a következő információkat, mielött a készüléket használja.

Ez a termék csak jól földelt helyeken vagy időszakos használatra készült.

BIZTONSÁGI INFORMÁCIÓ K

A készüléket csak a használati utasítás előírásainak megfelelően használja. Semmilyen más célra nem szabad használni! A szabálytalan működtetésből, helytelen használatból vagy a biztonsági információk figyelmen kívül hagyásából származó bármilyen kár esetén érvénytelenné válik minden kötelezettség és megszûnik a garancia!

1. Olvassa el, és őrizze meg ezt a használati útmutatót. Figyelem: a használati útmutatóban lévő képek csak tájékozódás céljára szolgálnak.

2. A készüléket 8 év feletti gyermekek és korlátozott fizikai, szenzoros, vagy szellemi képességekkel rendelkező személyek csak akkor használhatják, ha egy a biztonságért felelős személy elmagyarázta nekik a készülék biztonságos használatát, felügyeli őket és felhívta figyelmüket a készülék használatában rejlő veszélyekre.

3. Jelen termék nem játékszer.

4. A gyermekek nem tisztíthatják és nem ápolhatják a készüléket felügyelet nélkül.

5. A 3 évesnél fiatalabb gyerekeket távol kell tartan a készüléktől, kivéve, ha eközben folyamatosan felügyelik öket.

6. A 3 évesnél idősebb és 8 évesnél fiatalabb gyerekek be- és kikapcsolhatják a készüléket, és azt is csak abban az

esetben, ha azt rendeltetésének megfelelően helyezték el vagy helyezték üzembe, és a gyerekeket eközben felügyelik vagy megtanítják a készülék biztonságos használatára, és tisztában vannak a kapcsolódó veszélyekkel. A 3 évesnél idősebb és 8 évesnél fiatalabb gyerekek nem csatlakoztathatják az elektromos hálózathoz, nem állthatják be és nem tisztíthatják a készüléket, és felhasználói karbantartást sem végezhetnek azon.

1. VIGYÁ ZAT – A termék egyes részei nagyon felforrósodhatnak és égéseket okozhatnak. Különös figyelemmel kell lenni olyan esetekben, amikor gyerekek vagy sérült személyek is érintettek lehetnek.

2. Ha a tápkábel megsérült, akkor a veszély megelőzése érdekében azt a gyártónak, a szervizügynökének vagy más szakképzett személynek ki kell cserélnie.

3. Ez a készülék háztartási, és ehhez hasonló használatra készült.

4. FIGYELMEZTETÉS: A túlmelegedés elkerülése végett, ne takarja le a fűtőkészüléket.

1. A jelentése: "NE TAKARJA LE".

2. A fűtőtestet tilos közvetlenül dugaszolóaljzat alá helyezni.

3. Ne használja a fűtőkészüléket fürdőkád, zuhanyzó vagy úszómedence közvetlen környezetében.

4. FIGYELEM: A készüléket ne üzemeltesse külső kapcsoló berendezésen (pl. kapcsolóóra) keresztül, és ne kapcsolja olyan áramkörhöz, amelyet egy berendezés rendszeresen be- és kikapcsol, mert az a hómérséklet-határolót akaratlanul is lenullázhatja, ami veszélyezteti a készüléket.

5. A készüléket csak az adattáblán megadott váltóáramú elektromos hálózathoz csatlakoztassa! Győződjön meg arról, hogy a csatlakozódugó és a kábel megfelelő a nagy teljesítményre.

6. A fagy ellen védő berendezést ne szerelje fel tűzveszélyes helyekre, így például garázsokba, istállókba vagy

faszínekbe. Ez olyan helyiségekre is vonatkozik, amelyekben fokozottan gyúlékony gázok vagy por keletkezhet. Tüzveszély!

1. A fûteni kívánt helyiségben nem lehet semmilyen könnyen gyúlékony anyag (pl.: benzin, oldószer, aeroszolos flakonok stb.) vagy más könnyen éghető anyag (pl.: fa vagy papír). Ilyen anyagokat tartson távol a berendezéstől. Tüzveszély!
2. Ne szerelje közvetlenül semmilyen tárgyhoz, hogy ezáltal elkerülje az áramütést.
3. Ne használja a fagyás ellen védő készüléket, ha a készülék vagy a csatlakozókábel hibás. A javításokat csak szakembernek szabad elvégeznie.
4. Soha ne működtesse a készüléket nedves kézzel! Életveszély!
5. A készülék még a legalacsonyabb beállított fokozaton is használatra kész állapotban van. A fagyás ellen védő készülék kikapcsolásához húzza ki az áramellátás csatlakozódugóját vagy kapcsolja ki az állandóan felszerelt kikapcsolót (pl.: automatikus szétkapcsoló, szerelési kapcsoló stb.).
6. A melegítő főleg fagyás elleni védelemre használandó.
7. A készüléket tilos külső időzítő kapcsolóról vagy külön távirányítású rendszerről üzemeltetni.
8. A melegítő nem alkalmas járművekben és gépekben való felszerelésre.
9. A telepítéshez tartozó információkat kérjük, nézze meg a használati utasítás következő fejezetében.

Ezeket a készülékhez tartozó használati utastásokat biztonságos helyen kell tartani. A tulajdonos változása esetén ezeket a használati utastásokat oda kell adni az új tulajdonosnak!

A KÉSZÜ LÉK LEÍRÁSA

1. Termosztát szabályozó kapcsoló
2. Kilépő levegőrács
3. Jelzőlámpa
4. Láb
5. Tartó falra történő felszereléshez

A fagy elleni védelem a termosztáttal arra szolgál, a kis helyiséget fagymentesen tartsa. Csak a házon belül és a leírt célokra szabad használni. Nem kültéri használatra készült.

LEÍRÁS

A fagyás ellen védő készülék egy elektromos konvektoros fütőkészülék. A megfelelő hőmérséklet fenntartása érdekében termosztáttal. Kigyullad egy ellenőrző lámpa, amikor a fagyás ellen védő készülék elkezd melegíteni. A termosztát szabályozza a helyiség hőmérsékletét és szükség szerint be- vagy kikapcsolja a fütőkészüléket. A beépített hőmérsékletellenőrző kikapcsolja a készüléket, ha az túl forró, és újra bekapcsolja, miután lehült. A fütőkészülék mindig használatra kész. A fagy ellen védő berendezés kikapcsolásához húzza ki a csatlakozódugót az elektromos hálózatból(A minimális állásban (teljesen az óramutató járásával ellentétes irányba fordítva) a termosztát fagyásvédelmi pozíciót biztosít. Ebben a pozícióban (a szoba méretétől függően) a melegítő fagypont felett fogja tartani a hőmérsékletet).

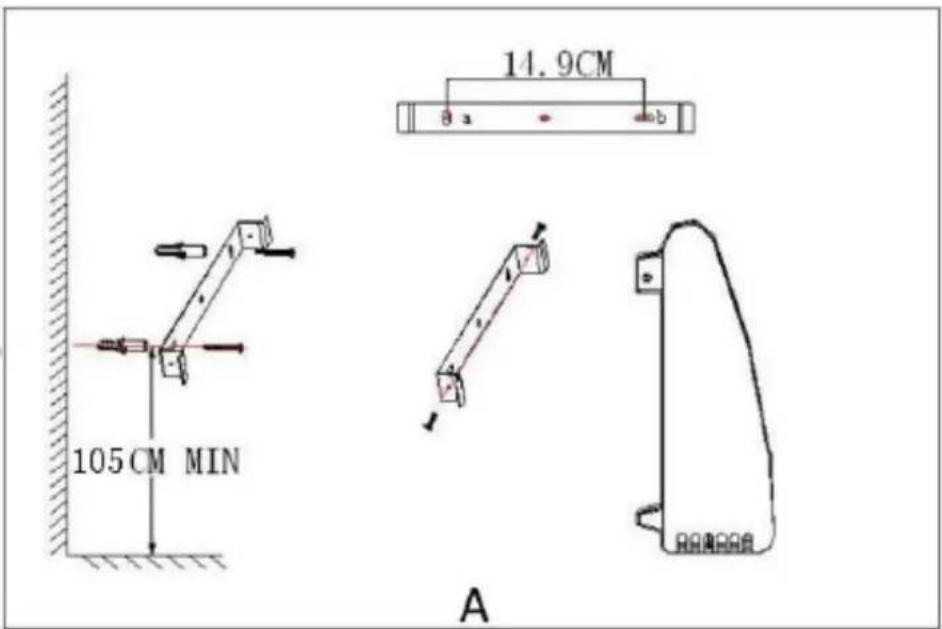

A HÓSUGÁRZÓ ÖSSZESZERELÉSE

Ha a fütőtestet nem falra szerelt állapotban használja, akkor figyelmesen olvassa el az alábbi utasításokat:

1. Elektromos fúróval (fúrószár mérete Φ8mm) fúrjon 2 lyukat (a, b) a falra, az a és a b furat távolsága 14.9cm, a furatmélység kb 4cm.
2. 2 db Φ4x30mm-es csavarral rögztse a tartót a falra, a felszereléskor ügyeljen a padlótól és a mennyezettől mért minimum távolságra, ami az „A” és „B” ábrákon látható.
3. Utána állísa helyes pozícióba a fűtőtest hátoldalán található bordákat, hogy a tartó képes legyen tartani a készüléket. Ezután a 2 db Φ3x10mm-es csavarral rögzítse a készüléket a tartóra az „A” ábrán látható módon.

105CM MIN 14.9CM 8 a b A

100CM MIN 24.7CM B

Ha a fütötestet nem falra szerelt állapotban szeretné használni, akkor ersőítse rá a lábakat.

1. Helyezze a két lábat a készülék aljára.
2. Illessze össze a kidomborodó részt a horonnyal a két láb beillesztéséhez.
3. Húzza meg a mellékelt két csavart, hogy a két lábat a készülék aljára rögztse.

A forgatógomb és a burkolaton található jelek mutatják a termosztát beállítását.

A helyiség kívánt hömérsékletének beállításához: forgassa el a gombot teljesen jobbra ütközésig, és várjon addig, amíg el nem éri a kívánt hömérsékletet. Ezután a forgatógombot lassan forgassa vissza addig, amíg az ellenőrzőlámpa ki nem kapcsol. Most a forgatógomb állása megfelel a kívánt hömérsékletnek.

A FAGYÁS ELLEN VÉDŐ KÉSZÜ LÉK ÁPOLÁSA

A készülék tisztítása előtt húzza ki a csatlakozódugót a konnektorból, és hagyja lehülni a készüléket. A burkolatot idönként tisztítsa meg egy nedves törlökendővel. Ne használjon semmilyen erős tisztítószert, és ne engedje, hogy víz kerüljön a készülékbe.

MÜSZAKI ADATOK

Működési feszültség: 220-240V \~ 50-60Hz

Energiafogyasztás: 450-520W

Ú jrahasznosítás – 2012/19/EU európai parlamenti és tanácsi irányelv

Ez a jelzés azt jelenti, hogy az EU területén belül ezt a terméket nem szabad a többi háztartási hulladékkal együtt kidobni. A szabálytalan hulladékkezelésnek a környezetre és az emberek egészségére esetlegesen gyakorolt káros hatások megelőzése, valamint az anyagi erőforrások fenntartható újrafelhasználása érdekében az előírt módon hasznosítsa újra a terméket. A használt

készülék visszajuttatására használja a gyűjtő- és visszavételi hálózatot, vagy vegye fel a kapcsolatot a kiskereskedővel, akitől a terméket vásárolta. Gondoskodnak a termék biztonságos újrahasznosításáról.

ERP információ (HU)

Értékesítő: BAHAG AG

Gutenbergstr. 21

68167 Mannheim

GERMANY

Kijelentjük, hogy a lent részletezett termék:

Szükséges információk az elektromos helyi fütőtestekröl

Modellszám(ok): 20328108, 20514651
Cikkszám	Szimbólum	Érték	Egység	Cikkszám	Egység
Hőkimenet				A hőkimenet típusa, csak az elektromos fűtőtestek tároláshoz
Névleges hőkimenet	P_nom	0.45-0.52	kW	kézi fűtőtest töltés vezérlés beépített termosztáttal	Nem
Minimális hőkimenet (jelzés értékű)	P_min	0.45	kW	kézi fűtőtest töltés vezérlés szoba- és/vagy kültéri hőmérséklet visszajelzéssel	Nem
Maximális folyamatos hőkimenet	P_max,c	0.52	kW	elektronikus fűtőtest töltés vezérlés szoba- és/vagy kültéri hőmérséklet visszajelzéssel	Nem
Kiegészítő energiafogyasztás				hőkimenet ventilátor segítségével	Nem
Névleges hőkimenetnél	eI_max	N/A	kW	Hőkimenet/szobahőmérséklet szabályozó típusa (válasszon ki egyet)
Minimális névleges hőkimenetnél	eI_min	N/A	kW	egy fokozatú hőkimenet és nincs szobahőmérséklet szabályozó	Nem
Standby (készenléti) módban	elsB	0	kW	Két vagy több kézi fokozat, nincs szobahőmérséklet szabályozó	Nem
				mechanikus termosztát szobahőmérséklet szabályozóval	Igen
				elektronikus szobahőmérséklet szabályozóval	Nem
				elektronikus szobahőmérséklet szabályozóval plusz napi időzítővel	Nem
				elektronikus szobahőmérséklet szabályozóval plusz heti időzítővel	Nem
				Egyéb szabályozó lehetőségek (többet is kiválaszthat)
				szobahőmérséklet szabályozó, személy jelenlét érzékelővel	Nem
				szobahőmérséklet szabályozó, nyitott ablak érzékelővel	Nem
				távolság szabályozó lehetőséggel	Nem
				alkalmazható indíts szabályozóval	Nem
				működési idő korlátozással	Nem
				fekete izzó érzékelővel	Nem
Kapcsolati adatok	BAHAG AG Gutenbergstr. 21 68167 Mannheim GERMANY

Megfelel a tanácsi irányelv követelményeinek:

A BIZOTTSÁG (EU) 2015/1188 sz. 2015. április 28-i RENDELETE és a BIZOTTSÁG (EU) 2016/2282 RENDELETÉNEK javítása és az Európai Parlament és a Tanács 2009/125/EK fűtőtestek környezetbarát tervezésére vonatkozó követelményeiről szóló 2009/125/EU rendelete

A vásárlóknak szóló, a termék telepítésére, használatára és karbantartására vonatkozó információkkal és WEEE információkkal kapcsolatban kérjük, nézze meg a csomagolásban mellékelt használati utasítást.
