FG117320.3 - Elektrische Heizung Emerio - Kostenlose Bedienungsanleitung

Produkttyp	Konvektions-Frostschutzheizkörper
Marke	Emerio
Modell	FG117320.3
Versorgungsspannung	220-240 V ~ 50-60 Hz
Nennwärmeleistung	0,45 - 0,52 kW (450-520 W)
Minimale Wärmeleistung	0,45 kW
Maximale Dauerwärmeleistung	0,52 kW
Stromverbrauch im Standby-Modus	0 kW
Heizmodus	Konvektion (natürliche Konvektion)
Thermostat	Mechanisch einstellbar, Frostschutz
Betriebsanzeigeleuchte	Ja (leuchtet beim Heizen)
Frostschutz	Ja, hält eine Mindesttemperatur
Überhitzungsschutz	Integrierter Temperaturschwellenwertsensor
Wandmontage	Ja, mit mitgelieferten Clips und Schrauben (Abstand 14,9 cm)
Standfüße	Ja, Füße und Schrauben enthalten
Mindestabstand zum Boden	105 cm (Wandmontage)
Mindestabstand zur Decke	100 cm (Wandmontage)
Empfohlene Verwendung	Gut isolierte Räume, gelegentliche Nutzung oder Frostschutz
Wartung und Reinigung	Abkühlen lassen und mit feuchtem Tuch reinigen
Sicherheit	Nicht abdecken, nicht in der Nähe von Wasser verwenden, nicht unter einer Steckdose installieren
Kinder und schutzbedürftige Personen	Ab 8 Jahren unter Aufsicht verwendbar
Recycling	WEEE-Richtlinie, nicht in den Hausmüll geben
Hersteller	BAHAG AG, Gutenbergstr. 21, 68167 Mannheim, Deutschland

Häufig gestellte Fragen - FG117320.3 Emerio

Wie installiere ich den Emerio FG117320.3 Heizkörper an der Wand?

Bohren Sie zwei Löcher im Abstand von 14,9 cm, setzen Sie die Dübel ein und schrauben Sie die Schrauben 4x30 mm ein. Hängen Sie den Heizkörper an den hinteren Nuten ein und verstärken Sie ihn mit den Schrauben 3x10 mm. Halten Sie einen Mindestabstand von 105 cm zum Boden und 100 cm zur Decke ein.

Wie stelle ich die gewünschte Temperatur ein?

Drehen Sie den Thermostatknopf ganz nach rechts. Warten Sie, bis der Raum die gewünschte Temperatur erreicht hat, und drehen Sie dann langsam nach links, bis die Kontrollleuchte erlischt. Der Knopf ist dann auf diese Temperatur eingestellt.

Kann der Heizkörper im Badezimmer verwendet werden?

Nein, verwenden Sie diese Heizung nicht in der Nähe einer Badewanne, Dusche oder eines Schwimmbeckens. Sie ist nicht für feuchte Räume ausgelegt.

Was bedeutet das Symbol 'NICHT ABDECKEN'?

Es weist auf Überhitzungs- und Brandgefahr hin. Legen Sie niemals Kleidung, Handtücher oder andere Gegenstände auf den Heizkörper.

Wie reinige ich den Frostschutzheizkörper?

Ziehen Sie den Stecker und lassen Sie ihn abkühlen. Reinigen Sie das Gehäuse mit einem feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel und lassen Sie kein Wasser ins Innere eindringen.

Verbraucht der Heizkörper im Standby Strom?

Nein, der Stromverbrauch im Standby-Modus beträgt 0 kW. Wenn er über den Thermostat ausgeschaltet oder abgesteckt ist, verbraucht er nichts.

Ab welchem Alter kann ein Kind diesen Heizkörper verwenden?

Kinder ab 8 Jahren können ihn unter Aufsicht verwenden, sofern sie Sicherheitshinweise erhalten haben. Kinder von 3 bis 8 Jahren dürfen ihn nur unter Aufsicht ein-/ausschalten.

Kann ich eine Zeitschaltuhr oder einen externen Schalter verwenden?

Nein, um ein unbeabsichtigtes Zurücksetzen des Thermoschalters zu vermeiden, schließen Sie den Heizkörper nicht an eine Zeitschaltuhr oder einen regelmäßig unterbrochenen Stromkreis an.

Welche Leistung hat der Emerio FG117320.3 Heizkörper?

Die Nennwärmeleistung beträgt 450 bis 520 W (0,45-0,52 kW), geeignet für Zusatzheizung oder Frostschutz in kleinen Räumen.

Wie entsorge ich den Heizkörper am Ende seiner Lebensdauer?

Werfen Sie ihn nicht in den Hausmüll. Bringen Sie ihn zu einer Sammelstelle oder kontaktieren Sie Ihren Händler für ein umweltgerechtes Recycling gemäß der WEEE-Richtlinie.

BEDIENUNGSANLEITUNG FG117320.3 Emerio

Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet

CE

Inhalt – Съдържание – Sadržaj – Obsah – Indhold – Contenido – Sisukord – Sisältö – Contenu – Content – Sadržaj – Tartalom – Innihald – Contenuto – Inhoud – Innhold – Sadržaj – Obsah – Vsebina – Innehåll – İçerik

Bedienungsanleitung – German ...... - 2 -

Ръководство с инструкции – Bulgarian ...... - 10 -

Uputstvo – Bosnian ...... - 17 -

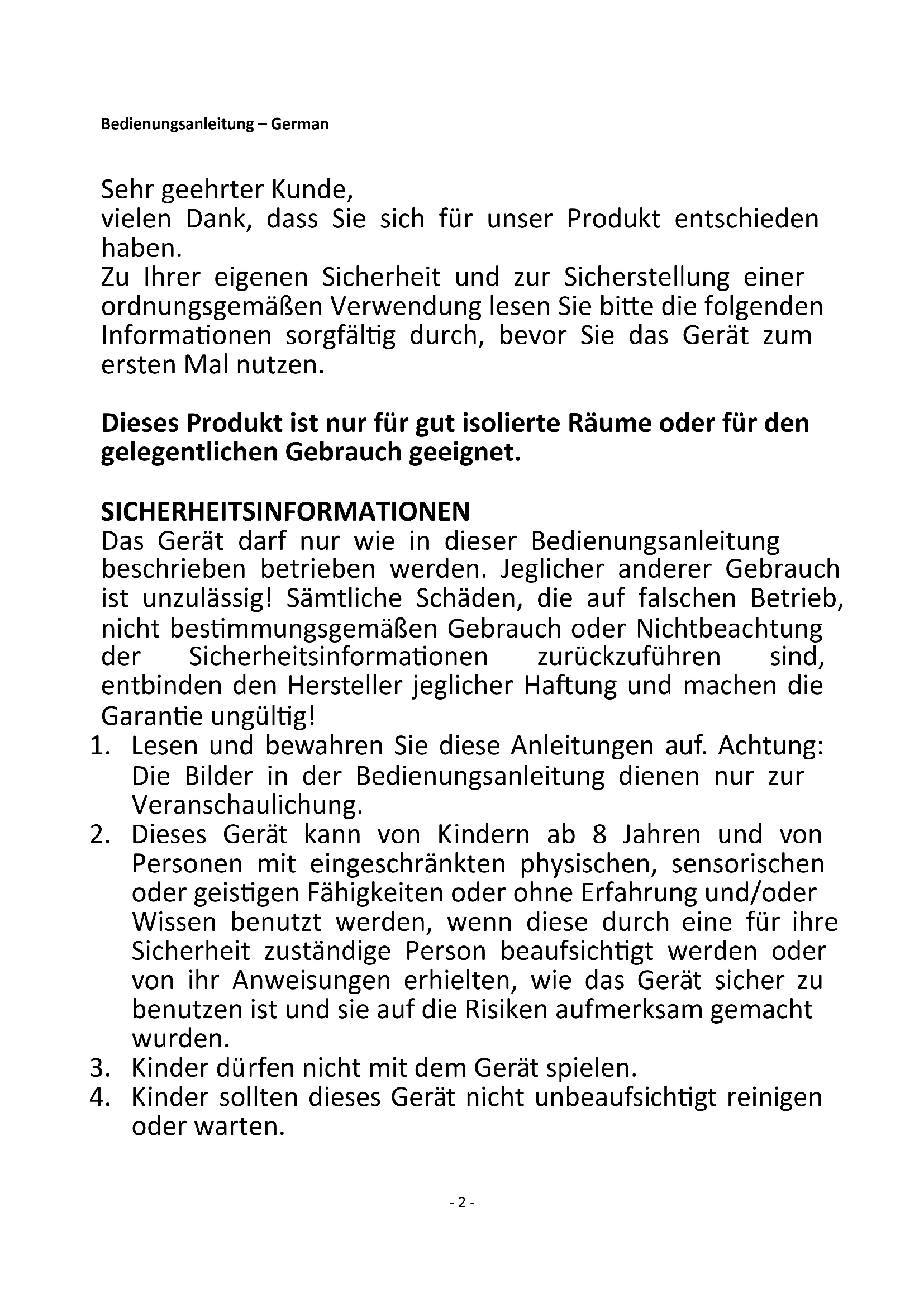

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für unser Produkt entschieden haben.

Zu Ihrer eigenen Sicherheit und zur Sicherstellung einer ordnungsgemäßen Verwendung lesen Sie bitte die folgenden Informationen sorgfältig durch, bevor Sie das Gerät zum ersten Mal nutzen.

Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

SICHERHEITSINFORMATIONEN

Das Gerät darf nur wie in dieser Bedienungsanleitung beschrieben betrieben werden. Jeglicher anderer Gebrauch ist unzulässig! Sämtliche Schäden, die auf falschen Betrieb, nicht bestimmungsgemäßen Gebrauch oder Nichtbeachtung der Sicherheitsinformationen zurückzuführen sind, entbinden den Hersteller jeglicher Haftung und machen die Garantie ungültig!

1. Lesen und bewahren Sie diese Anleitungen auf. Achtung: Die Bilder in der Bedienungsanleitung dienen nur zur Veranschaulichung.
2. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder ohne Erfahrung und/oder Wissen benutzt werden, wenn diese durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von ihr Anweisungen erhielten, wie das Gerät sicher zu benutzen ist und sie auf die Risiken aufmerksam gemacht wurden.
3. Kinder dürfen nicht mit dem Gerät spielen.

4. Kinder sollten dieses Gerät nicht unbeaufsichtigt reinigen oder warten.

5. Kinder unter 3 Jahre sollten ferngehalten werden, außer sie werden ständig beaufsichtigt.

6. Kinder ab 3 Jahre und unter 8 Jahre dürfen das Gerät nur an- und ausschalten, unter der Voraussetzung, dass es an die normale Betriebsposition platziert oder montiert wurde und sie beaufsichtigt werden oder in der sicheren Bedienung des Gerätes unterrichtet wurden und die involvierten Gefahren verstehen. Kinder ab 3 Jahre und unter 8 Jahre dürfen das Gerät nicht an das Stromnetz anschließen, einstellen und reinigen oder Wartungsarbeiten durchführen.

7. VORSICHT — Einige Teile dieses Produktes werden sehr heiß und können Verbrennungen verursachen. In Anwesenheit von Kindern und schutzbedürftigen Personen muss besonders aufgepasst werden.

8. Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

9. Dieses Gerät ist für den Gebrauch in Haushalten und ähnlichen Anwendungsbereichen vorgesehen.

10. WARNUNG: Das Heizgerät nicht abdecken, um ein Ü berhitzen zu vermeiden.

1. Bedeutet "Nicht abdecken".

2. Das Heizgerät darf nicht direkt unter einer Steckdose platziert werden.

3. Verwenden Sie dieses Heizgerät nicht in unmittelbarer Nähe von Bädern, Duschen oder Schwimmbecken.

4. ACHTUNG! Um Gefahren aufgrund versehentlichen Zurücksetzens der thermischen Abschaltung zu vermeiden, darf dieses Gerät nicht über ein externes Schaltgerät, wie einen Timer, gespeist werden oder an einen Stromkreis

angeschlossen werden, der regelmäßig vom öffentlichen Versorgungsbetrieb ein- und ausgeschaltet wird.

1. Schließen Sie das Gerät gemäß der Angaben auf dem Typenschild an eine Wechselstromsteckdose! Stellen Sie sicher, dass der Stecker und das Kabel einen hohen Stromfluss erlauben.
2. Der Frostwächter darf nicht in brandgefährdeten Bereichen, Garagen, Ställen oder hölzernen Verschlägen installiert werden. Dies gilt auch für Räume, in denen sich brennbare Gase oder Stäube entwickeln können.

Feuergefahr!

1. Der zu heizende Raum darf keine leicht entflammbaren Materialien (z.B. Benzin, Lösungsmittel, Sprühdosen usw.) oder andere leicht brennbare Materialien (z.B. Holz oder Papier) enthalten. Halten Sie solche Materialien vom Gerät fern. Feuergefahr!
2. Nicht an irgendwelche anderen Objekte montieren, um die Gefahr elektrischer Schläge zu vermeiden.
3. Den Frostwächter nicht verwenden, wenn das Gerät oder das Anschlusskabel defekt ist. Reparaturen dürfen nur von Spezialisten ausgeführt werden.
4. Das Gerät niemals mit nassen Händen bedienen! Lebensgefahr!
5. Das Gerät ist auch auf der niedrigsten Einstellungsstufe einsatzbereit. Zum Ausschalten des Frostwächters ziehen Sie das Anschlusskabel heraus oder schalten Sie es an der permanent installierten Ausschaltvorrichtung (z.B. automatische Sicherung, Installationsschalter usw.) aus.
6. Dieses Heizgerät wird hauptsächlich zum Schutz vor Frost verwendet.

7. Das Gerät darf nicht mit Hilfe einer externen Zeitschaltuhr oder eines separaten Systems mit einer nicht dem Gerät beiliegenden, fremden Fernbedienung eingeschaltet werden.

8. Dieses Heizgerät ist nicht zum Einbau in Fahrzeuge und Maschinen geeignet".

9. Um Informationen über die Installation zu erhalten, lesen Sie bitte den nachfolgenden Abschnitt in dieser Bedienungsanleitung.

Diese Bedienungsanleitung gehört zu dem Gerät und muss an einem sicheren Ort aufbewahrt werden. Wechselt das Gerät den Besitzer, müssen diese Anweisungen an den neuen Besitzer ausgehändigt werden!

BEZEICHNUNGEN DER TEILE

1. Thermostat
2. Luftauslassgitter
3. Anzeigeleuchte
4. Standfüße
5. Wandhalterung

Das Frostschutzgerät mit Thermostat hält kleine Räume frostfrei. Es kann nur in Innenräumen und für den genannten Zweck verwendet werden. Für den Einsatz im Freien ist es ungeeignet.

BESCHREIBUNG

Der Frostwächter ist ein elektrisches Konvektionsheizgerät. Er ist mit einem Thermostat zur Beibehaltung der richtigen Temperatur ausgestattet. Wenn der Frostwächter mit dem Aufheizvorgang beginnt, leuchtet eine Kontrollleuchte auf. Das Thermostat steuert die Raumtemperatur und schaltet das Heizgerät je nach Bedarf an oder aus. Die eingebaute Temperaturüberwachung schaltet das Gerät bei Ü berhitzung aus und nach Abkühlung wieder ein. Das Heizgerät ist immer betriebsbereit. Zum Ausschalten des Frostwächters ziehen Sie den Stecker aus der Netzsteckdose heraus(In der minimalen (vollständig gegen den Uhrzeigersinn gedreht) Position bietet das Thermostat Frostschutz. In dieser Position (je nach Raumgröße) hält der Frostwächter die Temperatur über dem Gefrierpunkt).

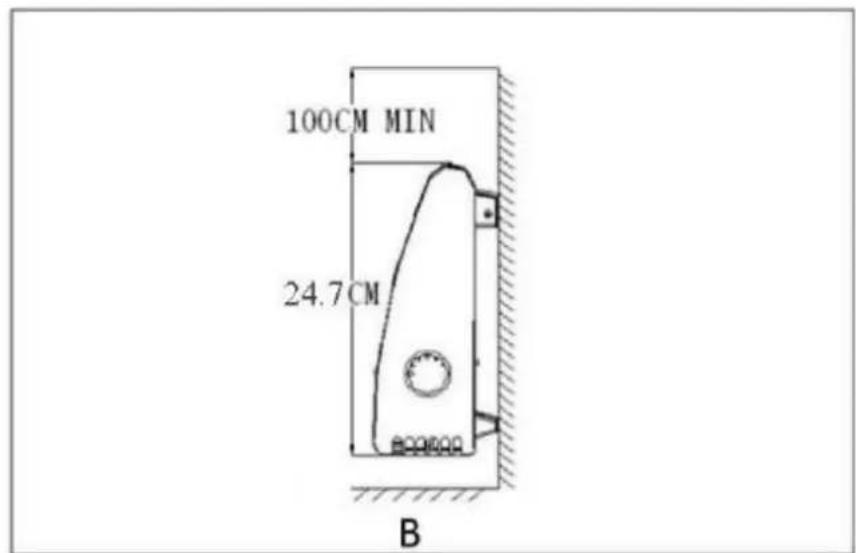

WANDMONTAGE

Wenn das Heizgerät an die Wand montiert werden soll, lesen Sie bitte aufmerksam die nachfolgenden

Anleitungen:

1. Bohren Sie mit einer elektrischen Bohrmaschine (Größe des Bits Φ 8 mm) zwei Löcher (a, b) in die Wand. Der Abstand zwischen a und b sollte 14,9 cm betragen und die Bohrtiefe etwa 4 cm.
2. Bringen Sie die Halterung mit den zwei Φ4X30 mm Schrauben an die Wand an; achten Sie bitte auf den Mindestabstand zum Boden und der Zimmerdecke nach der Montage, wie die Abbildungen A & B zeigen.
3. Suchen Sie dann die richtige Position, sodass die Nuten an der Rückseite des Heizgerätes auf die Halterung passen und die Halterung das Heizgerät trägt. Fixieren Sie anschließend mit den zwei Φ3X10 mm Schrauben das Heizgerät in der Halterung, wie in Abbildung A gezeigt.

105CM MIN 14.9CM A

100CM MIN 24.7CM B

Wenn das Heizgerät nicht an der Wand hängend benutzt werden soll, müssen die Standfüße am Gerät angebracht werden.

1. Beide Füße an das untere Ende des Geräts stellen.
2. Wölbung und Vertiefung auf beiden Seiten des Geräts mit den Füßen zur Deckung bringen.
3. Die beiden mitgelieferten Schrauben anziehen und so die Füße am unteren Ende des Geräts befestigen.

BEDIENUNGSANWEISUNGEN

Der Drehknopf und die Markierung auf dem Gehäuse zeigen die Einstellung des Thermostats.

Einstellen der gewünschten Raumtemperatur: Drehen Sie den Knopf zum rechten Anschlag und warten Sie, bis die gewünschte Temperatur erreicht wurde. Drehen Sie den Knopf langsam zurück, bis die Kontrollleuchte ausgeht. Jetzt entspricht die Position des Knopfs der gewünschten Temperatur.

PFLEGE IHRES FROSTWÄCTERS

Ziehen Sie vor der Reinigung des Gerätes den Stecker aus der Netzsteckdose und lassen Sie das Gerät abkühlen. Reinigen Sie das Gehäuse von Zeit zu Zeit mit einem feuchten Tuch. Verwenden Sie keine starken Reinigungsmittel und achten Sie darauf, dass kein Wasser in das Gerät eindringt.

TECHNISCHE DATEN

Betriebsspannung: 220-240V \~ 50-60Hz

Leistungsaufnahme: 450-520W

Wiederverwertung – Europäischen Richtlinie 2012/19/EG

Dieses Symbol zeigt an, dass das Produkt nicht zusammen mit Haushaltsabfällen entsorgt werden darf. Um eine mögliche Schädigung der Umwelt oder der menschlichen Gesundheit durch unkontrollierte Entsorgung zu vermeiden, recyclen Sie es verantwortlich um eine nachhaltige

Wiederverwendung von Rohstoffen zu unterstützen. Um dieses Gerät zurückzugeben, nutzen Sie bitte das Rückgabe und Sammelsystem oder wenden Sie sich an den Händler, bei dem Sie das Produkt erworben haben. Der kann das Produkt für ein umweltfreundliches Recycling entgegennehmen.

ERP-Informationen (DE)

Lieferant: BAHAG AG

Gutenbergstr. 21

68167 Mannheim

GERMANY

Erklärt für das im Folgenden beschriebene Produkt:

Erforderliche Angaben zu elektrischen Einzelraumheizgeräten

Modellkennung(en): 20328108, 20514651
Angabe	Symbol	Wert	Einheit	Angabe	Einheit
Wärmeleistung				Nur bei elektrischen Speicher-Einzelraumheizgeräten: Art der Regelung der Wärmezufuhr (bitte eine Möglichkeit auswählen)
Nennwärmeleistung	P_nom	0.45-0.52	kW	manuelle Regelung der Wärmezufuhr mit integriertem Thermostat	Nein
Mindestwärmeleistung (Richtwert)	P_min	0.45	kW	Manuelle Heizregelung mit Raum- und/oder Außentemperaturrückmeldung	Nein
Maximale kontinuierliche Wärmeleistung	P_max,c	0.52	kW	elektronische Regelung der Wärmezufuhr mit Rückmeldung der Raum- und/oder Außentemperatur	Nein
Hilfsstromverbrauch				Wärmeabgabe mit Gebläseunterstützung	Nein
Bei Nennwärmeleistung	el_max	N.A.	kW	Art der Wärmeleistung/Raumtemperaturkontrolle (bitte eine Möglichkeit auswählen)
Bei Mindestwärmeleistung	el_min	N.A.	kW	einstufige Wärmeleistung, keine Raumtemperaturkontrolle	Nein
Im Bereitschaftszustand	el_SB	0	kW	zwei oder mehr manuell einstellbare Stufen, keine Raumtemperaturkontrolle	Nein
				Raumtemperaturkontrolle mit mechanischem Thermostat	Ja
				mit elektronischer Raumtemperaturkontrolle	Nein
				elektronische Raumtemperaturkontrolle und Tageszeitregelung	Nein
				elektronische Raumtemperaturkontrolle und Wochentagesregelung	Nein
				Sonstige Regelungsoptionen (Mehrfachnennungen möglich)
				Raumtemperaturkontrolle mit Präsenzerkennung	Nein
				Raumtemperaturkontrolle mit Erkennung offener Fenster	Nein
				mit Fernbedienungsoption	Nein
				mit adaptiver Regelung des Heizbeginns	Nein
				mit Betriebszeitbegrenzung	Nein
				mit Schwarzkugelsensor	Nein
Kontaktangaben	BAHAG AG Gutenbergstr. 21 68167 Mannheim GERMANY

Erfüllt die Anforderung der Richtlinien des Rates:

VERORDNUNG (EU) Nr. 2015/1188 DER KOMMISSION vom 28. April 2015 und Anpassung der VERORDNUNG (EU) 2016/2282 DER KOMMISSION zur Durchführung der Richtlinie 2009/125/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Anforderungen an die umweltgerechte Gestaltung von Einzelraumheizgeräten

Informationen bezügliche Aufstellung, Nutzung und Wartung des Produktes sowie Elektro- und Elektronik-Altgeräten (WEEE) finden Verbraucher in der Bedienungsanleitung, die in der Verpackung mitgeliefert wird.
