Termék típusa	Csőmotor redőnyhöz
Márka	Schellenberg
Modell	Rollopower Premium
Tápfeszültség	230 V AC / 50 Hz
Rádió frekvencia	868,4 MHz
Max. adóteljesítmény	10 mW
Max. beltéri hatótávolság	20 m
Védettségi fokozat	IP44
Védelmi osztály	I
Szigetelési osztály	H
Max. üzemidő	4 perc
Névleges teljesítmény	98 - 228 W modelltől függően
Forgatónyomaték	6 - 40 Nm modelltől függően
Max. húzóerő	15 - 60 kg modelltől függően
Max. műanyag redőnyfelület	4,0 - 15 m² modelltől függően
Üresjárati sebesség	14 - 17 ford/perc modelltől függően
Hangnyomásszint	≤ 70 dB(A)
Készenléti teljesítmény	1,0 W
Szerelési hossz	555 - 620 mm modelltől függően
Nyolcszögletű tengely átmérő	40 mm (Mini) vagy 60 mm (Maxi)
Véghelyzetek beállítása	Rádióval
Funkciók	Fel, Le, Állj, Rádió programozás
Karbantartás	Nincs szükség különleges karbantartásra; télen rendszeresen ellenőrizze a mozgást és a fagyot
Garancia	5 év
Csatornák száma (rádióadó)	5 csatorna

Gyakran ismételt kérdések - Rollopower Premium Schellenberg

Hogyan párosítsam a rádióadót a motorral?

Állítsa a motort programozási módba a Programozás gomb (az adó hátoldalán) megnyomásával. A motor egy sípoló hangot ad ki, és rövid mozgást végez. Nyomja meg az adó Fel vagy Le gombját a párosításhoz. A motor egy sípolással erősíti meg. Lásd a használati utasítás D3 Rádióadó párosítása szakaszát.

Hogyan állítsam be a felső és alsó véghelyzeteket?

Programozási módban használja a Fel/Le gombokat a redőny kívánt pozícióba hozásához. Nyomja meg az Állj gombot a felső vagy alsó véghelyzet rögzítéséhez. Kövesse a használati utasítás D6 és D7 lépéseit.

Mit tegyek, ha a motor túlmelegszik?

Túlmelegedés esetén a motor automatikusan leáll. Várjon legalább 20 perc hűtési időt, mielőtt újra használja a terméket. Kerülje a hosszú üzemciklusokat (max. 4 perc).

Telepíthetem ezt a motort fürdőszobába?

A termék védettségi fokozata IP44, és száraz helyiségekbe alkalmas. Nedves helyiségben (fürdőszoba) történő telepítéshez tartsa be a DIN VDE 0100 701. és 702. részeit. Hívjon villanyszerelőt.

Mi a távirányító maximális hatótávolsága?

Az épületen belüli hatótávolság elérheti a 20 métert. Csökkenhet az épület jellemzői (falak, fémtárgyak) miatt.

Hány motor csatlakoztatható egyetlen tápkábelre?

Legfeljebb 5 redőnymotort csatlakoztathat egyetlen elektromos tápkábelre, lehetőség szerint egyedi feszültségmentesítéssel.

Hogyan módosítsam a motor forgásirányát?

Programozási módban használja a forgásirány-váltás funkciót a használati utasítás D5 lépésében leírtak szerint. A motor a megerősítés után megfordítja forgásirányát.

A termékre van garancia?

Igen, a gyártói garancia 5 év a vásárlás dátumától számítva. Kiterjed az anyag- és gyártási hibákra, feltéve, hogy a terméket rendeltetésszerűen használták, és bemutatják a vásárlás igazolását.

Mit tegyek, ha a redőny nem reagál a parancsokra?

Először ellenőrizze a tápfeszültséget, és hogy nincs-e fagy vagy akadály. Ha a motor hővédelemben van, hagyja lehűlni. Ellenkező esetben állítsa vissza a rádiós párosítást (a használati utasítás D szakasza). Ha a probléma továbbra is fennáll, lépjen kapcsolatba az ügyfélszolgálattal.

Milyen tartozékok elérhetők ehhez a motorhoz?

Olyan tartozékok, mint a kézi rádióadó, a Schellenberg Smart Home rendszer és hengerhüvelyek (MAXI cikksz. 80100, MINI cikksz. 80200) állnak rendelkezésre. További részletekért tekintse meg a katalógust vagy a használati utasítást.

HASZNÁLATI ÚTMUTATÓ Rollopower Premium Schellenberg

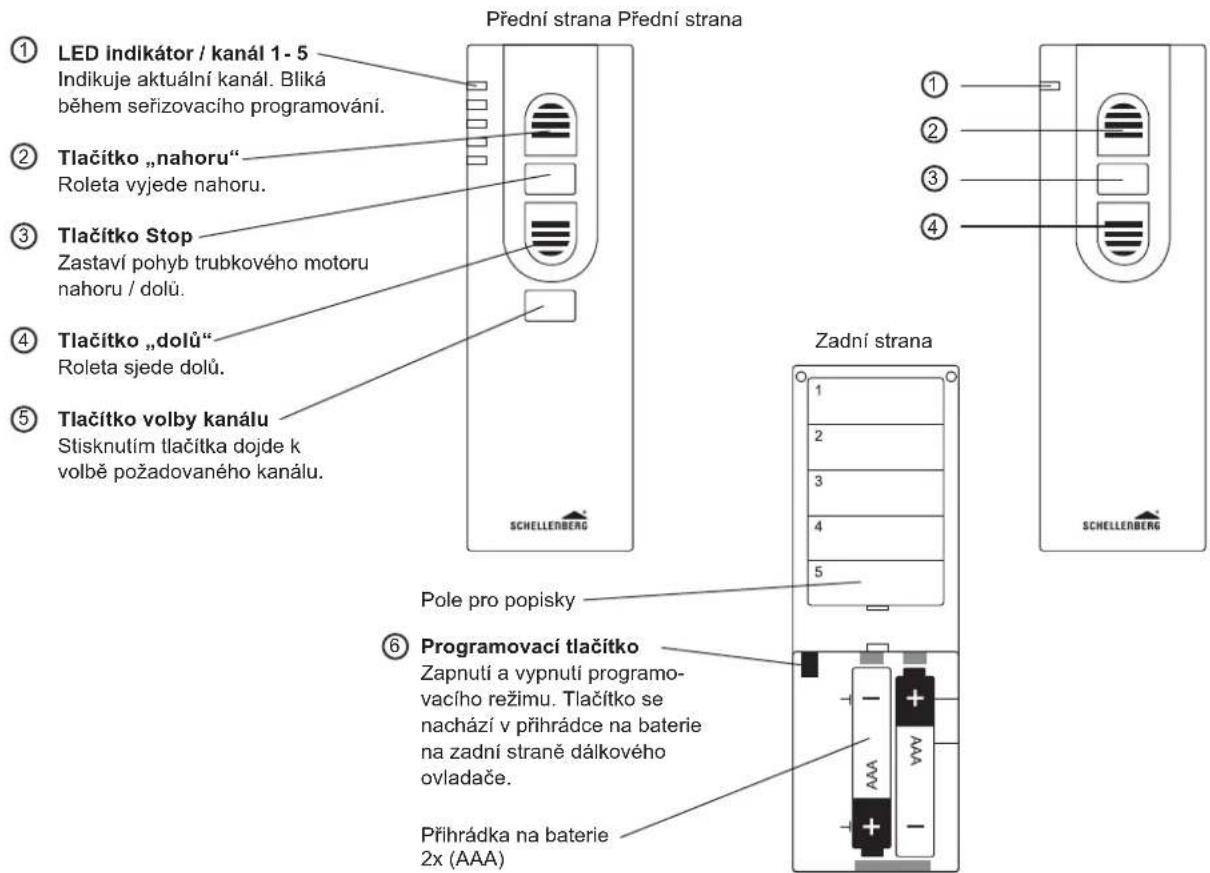

VYSVĚTLIVKY K TLAČÍTKŮM

Kanál 5 Kanál 1

Biztonság és tudnivalók.... 55

EK megfelelőségi nyilatkozat 56

Garanciális feltételek 56

Müszaki adatok 56

Kábelcsatlakozó 58

Gombok magyarázata.... 58

Szükséges szerszámok....144

Szállítási terjedelem 144

A Szerelés 145

A1 A tengelyméret kiszámítása 151

A2 Tartozékok: Redőnyfelfüggesztés 153

B Redönymotor betanítási módba helyezése 158

C Redönymotor címek hozzárendelése....161

D A redönymotor programozása rádióadó segítségével 162

D1 Tartozékok: Rádióadó (a csomagolás nem tartalmazza).... 162

D2 Rádióadó programozási mód indítása 165

D3 Rádióadó összekapcsolása a redönymotorral 165

D4 Redönymotor forgásirányának ellenőrzése ....167

D5 Redönymotor forgásirányának módosítása 168

D6 Felső véghelyzet beállítása 169

D7 Alsó véghelyzet beállítása 170

D8 Programozási mód befejezése 171

D9 Tesztmenet 171

E További redönymotorok betanítása 172

F A redönymotor programozása / csatlakoztatása Smart Home rendszer segítségével 174

F1 Tartozék termékek: Smart Home rendszer 174

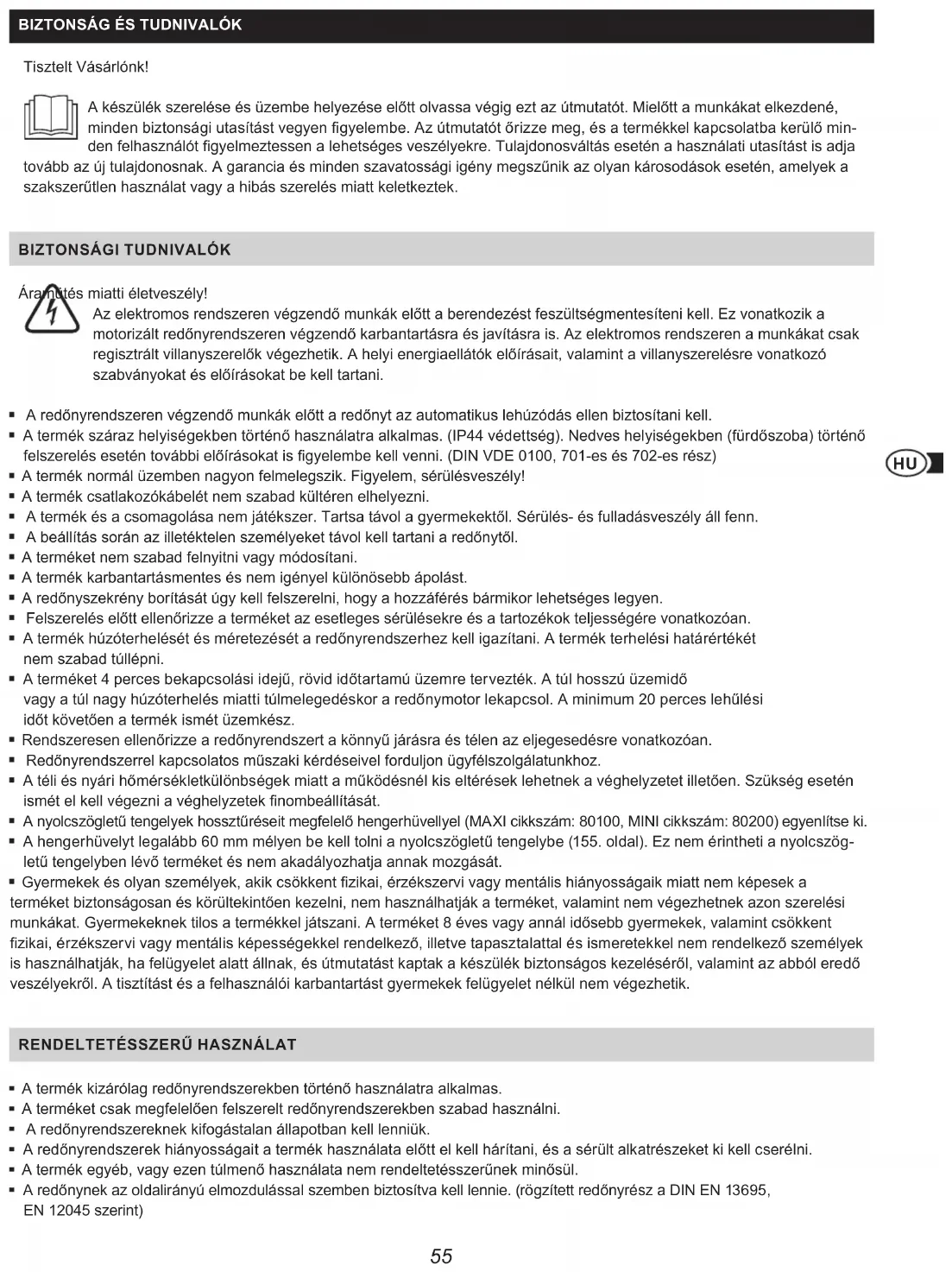

BIZTONSÁG ÉS TUDNIVALÓK

Tisztelt Vásárlónk!

A készülék szerelése és üzembe helyezése előtt olvassa végig ezt az útmutatót. Mielőtt a munkákat elkezdené, minden biztonsági utasítást vegyen figyelembe. Az útmutatót őrizze meg, és a termékkel kapcsolatba kerülő minden felhasználót figyelmeztessen a lehetséges veszélyekre. Tulajdonosváltás esetén a használati utasítást is adja z új tulajdonosnak. A garancia és minden szavatossági igény megszűnik az olyan károsodások esetén, amelyek a útlen használat vagy a hibás szerelés miatt keletkeztek.

BIZTONSÁGI TUDNIVALÓK

miatti életveszély!

Az elektromos rendszeren végzendő munkák előtt a berendezést feszültségmentesíteni kell. Ez vonatkozik a motorizált redőnyrendszeren végzendő karbantartásra és javításra is. Az elektromos rendszeren a munkákat csak regisztrált villanyszerelők végezhetik. A helyi energiaellátók előírásait, valamint a villanyszerelésre vonatkozó szabványokat és előírásokat be kell tartani.

• A redönyrendszeren végzendő munkák előtt a redönyt az automatikus lehúzódás ellen biztosítani kell.
• A termék száraz helyiségekben történő használatra alkalmas. (IP44 védettség). Nedves helyiségekben (fürdőszoba) történő felszerelés esetén további előírásokat is figyelembe kell venni. (DIN VDE 0100, 701-es és 702-es rész)
• A termék normal üzemben nagyon felmelegszik. Figyelem, sérülésveszély!
• A termék csatlakozókábelét nem szabad kültéren elhelyezni.
• A termék és a csomagolása nem játékszer. Tartsa távol a gyermekektől. Sérülés- és fulladásveszély áll fenn.
• A beállítás során az illetéktelen személyeket távol kell tartani a redőnytől.
• A terméket nem szabad felnyitni vagy módosítani.
• A termék karbantartásmentes és nem igényel különösebb ápolást.
• A redönyszekrény borítását úgy kell felszerelni, hogy a hozzáférés bármikor lehetséges legyen.
• Felszerelés előtt ellenőrizze a terméket az esetleges sérülésekre és a tartozékok teljességére vonatkozóan.
• A termék húzóterhelését és méretezését a redőnyrendszerhez kell igazítani. A termék terhelési határértékét nem szabad túllépni.
• A terméket 4 perces bekapcsolási idejű, rövid időtartamú üzemre tervezték. A túl hosszú üzemidő vagy a túl nagy húzóterhelés miatti túlmelegedéskor a redönymotor lekapcsol. A minimum 20 perces lehülési időt követően a termék ismét üzemkész.
• Rendszeresen ellenőrizze a redönyrendszert a könnyű járásra és télen az eljegesedésre vonatkozóan.
• Redönyrendszerrel kapcsolatos müszaki kérdéseivel forduljon ügyfélszolgálatunkhoz.
• A téli és nyári hőmérsékletkülönbségek miatt a működésnél kis eltérések lehetnek a véghelyzetet illetően. Szükség esetén ismét el kell végezni a véghelyzetek finombeállítását.
• A nyolcszögletű tengelyek hossztűréseit megfelelő hengerhüvellyel (MAXI cikkszám: 80100, MINI cikkszám: 80200) egyenlítse ki.
• A hengerhüvelyt legalább 60 mm mélyen be kell tolni a nyolcszögletű tengelybe (155. oldal). Ez nem érintheti a nyolcszögletű tengelyben lévő terméket és nem akadályozhatja annak mozgását.
• Gyermekek és olyan személyek, akik csökkent fizikai, érzékszervi vagy mentális hiányosságaik miatt nem képesek a terméket biztonságosan és körültekintően kezelni, nem használhatják a terméket, valamint nem végezhetnek azon szerelési munkákat. Gyermekeknek tilos a termékkel játszani. A terméket 8 éves vagy annál idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességekkel rendelkező, illetve tapasztalattal és ismeretekkel nem rendelkező személyek is használhatják, ha felügyelet alatt állnak, és útmutatást kaptak a készülék biztonságos kezeléséről, valamint az abból eredő veszélyekről. A tisztítást és a felhasználói karbantartást gyermekek felügyelet nélkül nem végezhetik.

RENDELTETÉSSZERÜ HASZNÁLAT

• A termék kizárólag redőnyrendszerekben történő használatra alkalmas.
• A terméket csak megfelelően felszerelt redönyrendszerekben szabad használni.
• A redőnyrendszereknek kifogástalan állapotban kell lenniük.
• A redönyrendszerek hiányosságait a termék használata előtt el kell háritani, és a sérült alkatrészeket ki kell cserélni.
• A termék egyéb, vagy ezen túlmenő használata nem rendeltetésszerűnek minősül.
• A redőnynek az oldalirányú elmozdulással szemben biztosítva kell lennie. (rögzített redőnyrész a DIN EN 13695, EN 12045 szerint)

SCHELLENBERG

• A nem rendeltetésszerű használat miatti személyi, anyagi és következmény károkért az Alfred Schellenberg GmbH nem vállal felelősséget.
• A termék csak a Schellenberg cég által engedélyezett rádióadókkal üzemeltethető.

EK MEGFELELŐSÉGI NYILATKOZAT

A redőnymotor (cikksz. DE) 21106, 21110, 21210, 21220, 21240 21107, 21111, 21211, 21221, 21241) megfelel az európai és nemzetközi irányelvek hatályos követelményeinek. A megfelelőséget igazoltuk. Az EK megfelelőségi nyilatkozat teljes szövegét a következő internetcímen érheti el: http://www.schellenberg.de (Letöltési központ „Szerviz” menüpontja).

2006/42/EK gépekre vonatkozó irányelv

RED 2014/53/EK rádióberendezésekre vonatkozó irányelv

EMC irányelv - 2004/108/EK

2011/65/EK RoHS-irányelv

Ne obja a háztartási hulladékok közé! A termék újrahasznosítható, és leadhatja a hulladékudvarban, vagy az elektromos háztartási hulladékok gyűjtőhelyén.

GARANCIÁLIS FELTÉTELEK

Garantáljuk, hogy termékeink anyaghibáktól és gyártási hibáktól mentesek. A garancia alól kivételt képeznek azok a károk, amik az alábbiak miatt keletkeztek:

• a használathoz kapcsolódó, normál kopás
• szakszerűtlen szerelés, csatlakoztatás, kezelés vagy bánásmód
  ■ vis maior vagy más külső hatások
• harmadik fél általi szakszerűtlen karbantartás és javítás
  ■ harmadik fél általi műszaki módosítások

Garanciális esetben választásunk szerint kijavítjuk a terméket, vagy azt azonos értékű SCHELLENBERG termékre cseréljük. A garanciaidőt a termék cseréje vagy javítása nem hosszabbítja meg! A garancia igénybe vételének előfeltétele a vásárlási bizonylat bemutatása. A termék beküldése esetén kérjük, mellékelje a bizonylat másolatát, valamint a fellépett hiányosság leírását.

Az Ön által megvásárolt Schellenberg termékre 5 évig érvényes a garancia (lásd a csomagoláson levő nyomtatott feliratot), ami a termék megvásárlásának időpontjától indul. Ez a gyártói garancia nem érinti a törvény által biztosított kártérítési igényeket, amelyek Önt, mint fogyasztót az eladóval szemben a hatályos törvény szerint megilletik, beleértve a fogyasztókat védő rendelkezéseket is. A garancia a törvény általi garanciális kötelezettségeket nem zárja ki, illetve nem korlátozza.

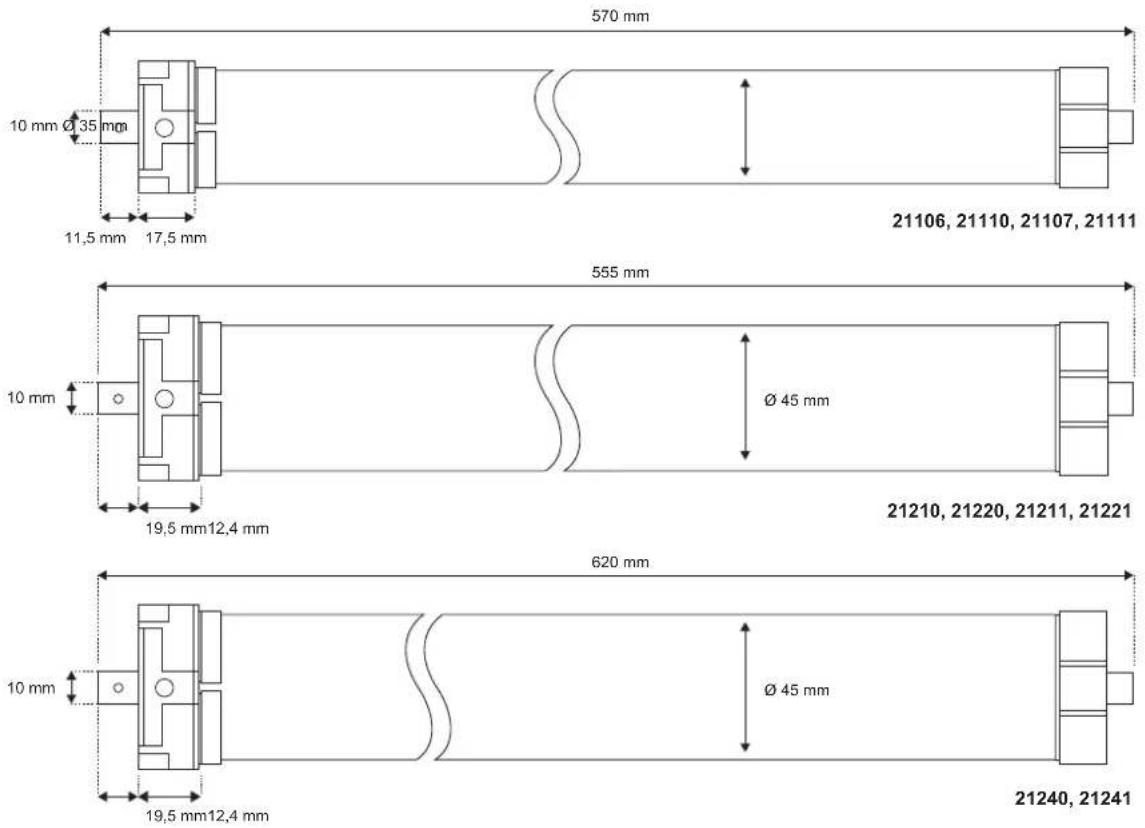

MÜSZAKI ADATOK

Cikkszám	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
Rolórendszer	Mini	Mini	Maxi	Maxi	Maxi
∅ nyolcszögű tengely	40 mm	40 mm	60 mm	60 mm	60 mm
Üzemi feszültség	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz
Rádiófrekvencia	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz
Adóteljesítmény	max 10mW	max 10mW	max 10mW	max 10mW	max 10mW
max. Hatótávolság az épületekben*	20 m	20 m	20 m	20 m	20 m
Forgatónyomaték	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
max. bekapcsolási idő	4 perc	4 perc	4 perc	4 perc	4 perc
MŰSZAKI ADATOK
Cikkszám	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
max. felület,műanyag rolók	4,0 m^2 6,0 m^2 4,2 m^2 8,5 m^2 15 m^2
Húzóerő max. 15 kg 25 kg	20 kg 34 kg 60 kg
Névleges teljesítmény	98 Watt	144 Watt	113 Watt	161 Watt	228 Watt
Végállás beállítása	Rádió	Rádió	Rádió	Rádió	Rádió
fali csapággyal	1 kényelmi csomag	1 kényelmi csomag	1 kényelmi csomag	1 kényelmi csomag	1 kényelmi csomag
Garanciaidő	5 év	5 év	5 év	5 év	5 év
max. beépítési hossz	570 mm	570 mm	555 mm	555 mm	620 mm
TeljesítményKészenléti üzemmód	1,0 Watt	1,0 Watt	1,0 Watt	1,0 Watt	1,0 Watt
Védettség	IP44	IP44	IP44	IP44	IP44
Üresjárati fordulatszám	14 ford./p.	17 ford./p.	15 ford./p.	15 ford./p.	15 ford./p.
Kábelköpeny	H	H	H	H	H
Védelmi osztály	I	I	I	I	I
Hangnyomásszint	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)

* A rádió hatótávolságát a szerkezeti adottságok befolyásolhatják. Kérjük, ne helyezze a terméket olyan zavarforrások közelébe, mint pl. nagy tárgyak, fémházzal ellátott elektromos készülékek stb.

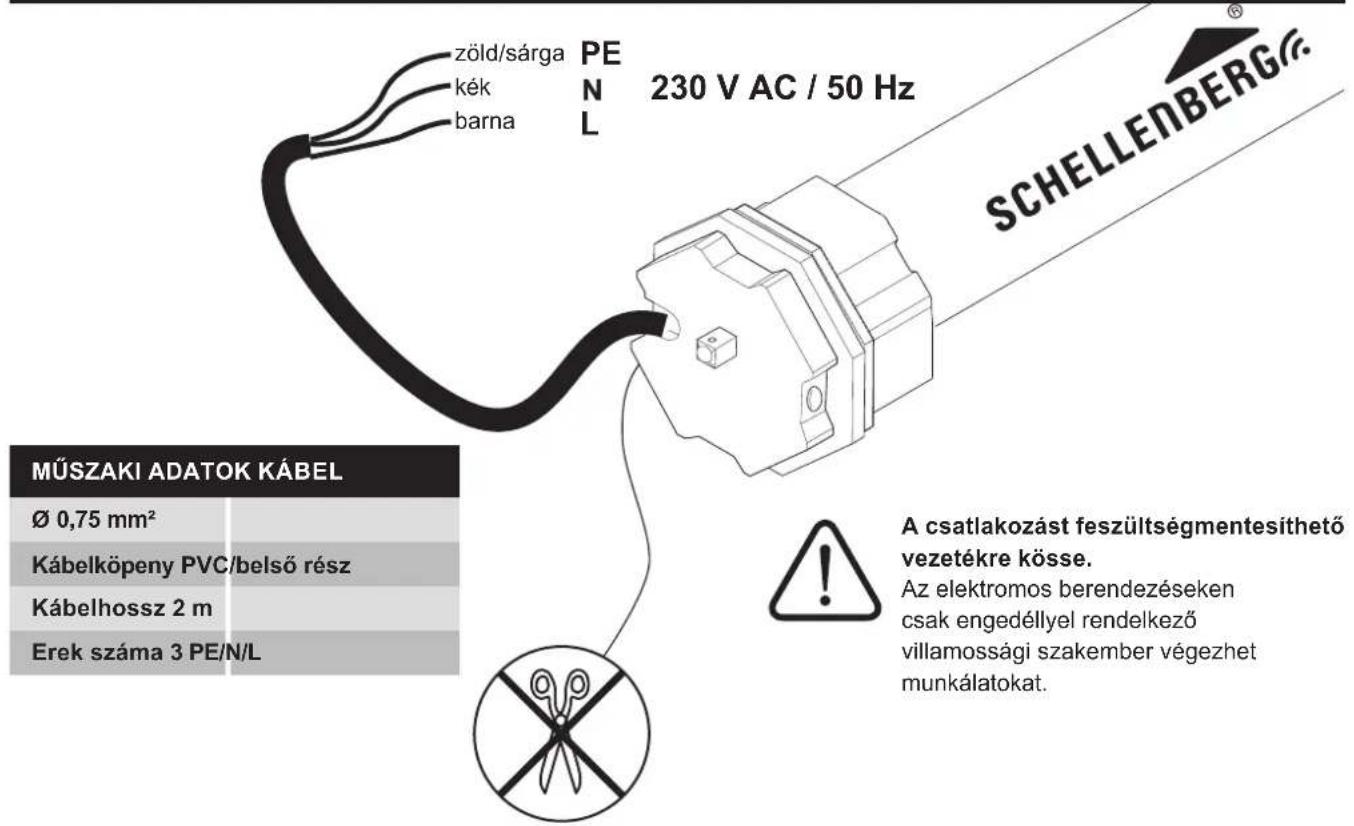

KÁBELCSATLAKOZÓ

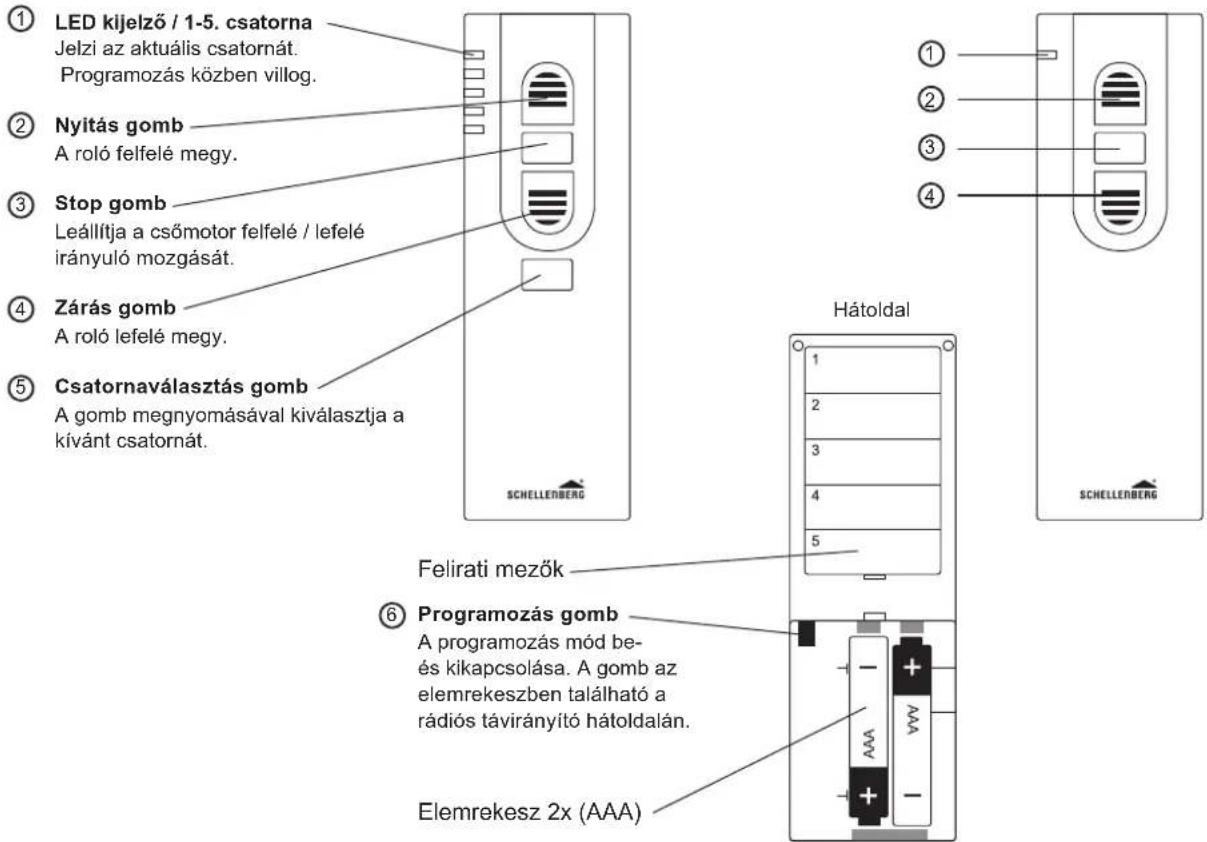

GOMBOK MAGYARÁZATA

5 csatorna 1 csatorna

Elülsö oldal Elülsö oldal

SADRŽAJ

Sigurnost i napomene 60

EU izjava o sukladnosti 61

A csatlakozást feszültségmentesíthető vezetékre kösse.

Az elektromos berendezéseken csak engedéllyel rendelkező villamossági szakember végezhet munkálatokat.

HU Megjegyzés: A betanítási üzemmód aktív, mihelyt a redőnymotor azt hangjelzéssel, vagy rövid előre- és visszamozgással nyugtázza. Ezután körülbelül 15 perc áll rendelkezésére, mielőtt a betanítási üzemmód bármilyen beállítási művelet nélkül bezáródna.

Megjegyzés: Ha több redönymotor csatlakozik ugyanarra a tápvezetékre, kérjük, lehetőleg úgy szerelje fel azokat, hogy minden motor egyenként feszültségmentesíthető legyen. Egy tápvezetékre max. 5 redönymotor csatlakoztatható.

HR Napomena: Način učenja je aktivan čim to motor roleta potvrdi signalnim zvukom i kratkim pomakom unaprijed i unatrag. Nakon toga imate oko 15 minuta prije nego što se način programiranja bez radnji namještanja ponovo zatvori.

Napomena: Ako je više motora roleta priključeno na isti dovod struje, po mogućnosti izvršite montažu na način da se svaki motor pojedinačno može odvojiti od napona. Moguće je priključiti najviše 5 motora roleta na jedan dovod struje.

SI Opomba: Način učenja je aktiven, takoj ko motor rolete to potrdi z zvočnim signalom ter kratkim premikom naprej in nazaj. Nato imate približno 15 minut, preden se način učenja ponovno zapre brez ukrepov nastavitev.

HU További beállítási lehetőségek találhatók a rádiós távirányító használati utasításában.

HR Druge mogućnosti namještanja možete pronaći u uputama za uporabu bežičnog daljinskog upravljača.
