Typ produktu	Silnik rurowy do rolet
Marka	Schellenberg
Model	Rollopower Premium
Napięcie zasilania	230 V AC / 50 Hz
Częstotliwość radiowa	868,4 MHz
Maksymalna moc nadawania	10 mW
Maksymalny zasięg wewnątrz	20 m
Stopień ochrony	IP44
Klasa ochronności	I
Klasa izolacji	H
Maksymalny czas pracy	4 minuty
Moc znamionowa	98 - 228 W w zależności od modelu
Moment obrotowy	6 - 40 Nm w zależności od modelu
Maksymalna siła ciągu	15 - 60 kg w zależności od modelu
Maksymalna powierzchnia rolety plastikowej	4,0 - 15 m² w zależności od modelu
Prędkość biegu jałowego	14 - 17 obr/min w zależności od modelu
Poziom ciśnienia akustycznego	≤ 70 dB(A)
Moc w trybie czuwania	1,0 W
Długość montażowa	555 - 620 mm w zależności od modelu
Średnica wału ośmiokątnego	40 mm (Mini) lub 60 mm (Maxi)
Ustawienie pozycji końcowych	Radiowo
Funkcje	Podnoszenie, Opuszczanie, Zatrzymanie, Programowanie radiowe
Konserwacja	Nie wymaga specjalnej konserwacji; regularnie sprawdzać przesuw i zamarzanie zimą
Gwarancja	5 lat
Liczba kanałów (nadajnik radiowy)	5 kanałów

Często zadawane pytania - Rollopower Premium Schellenberg

Jak sparować nadajnik radiowy z silnikiem?

Przełącz silnik w tryb programowania, naciskając przycisk Programowanie (tylna strona nadajnika). Silnik wyda sygnał dźwiękowy i wykona krótki ruch. Naciśnij przycisk Podnoszenie lub Opuszczanie nadajnika, aby sparować. Silnik potwierdzi sygnałem dźwiękowym. Zapoznaj się z sekcją D3 Sparowanie nadajnika radiowego instrukcji.

Jak ustawić górną i dolną pozycję końcową?

W trybie programowania użyj przycisków Podnoszenie/Opuszczanie, aby ustawić roletę w żądanej pozycji. Naciśnij przycisk Zatrzymanie, aby zatwierdzić górną lub dolną pozycję końcową. Postępuj zgodnie z krokami D6 i D7 instrukcji.

Co zrobić w przypadku przegrzania silnika?

Silnik zatrzymuje się automatycznie w przypadku przegrzania. Odczekaj co najmniej 20 minut na ochłodzenie przed ponownym użyciem produktu. Unikaj długich cykli pracy (max 4 minuty).

Czy mogę zainstalować ten silnik w łazience?

Produkt ma stopień ochrony IP44 i nadaje się do suchych pomieszczeń. Do instalacji w wilgotnym pomieszczeniu (łazience) należy przestrzegać norm DIN VDE 0100 części 701 i 702. Skorzystaj z pomocy elektryka.

Jaki jest maksymalny zasięg pilota?

Zasięg wewnątrz budynku może wynosić do 20 metrów. Może być zmniejszony przez charakterystykę budynku (ściany, metalowe przedmioty).

Ile silników można podłączyć do jednego kabla zasilającego?

Maksymalnie można podłączyć 5 silników rolet do jednego kabla zasilającego, jeśli to możliwe z indywidualnym wyłączaniem.

Jak zmienić kierunek obrotów silnika?

W trybie programowania użyj funkcji zmiany kierunku opisanej w kroku D5 instrukcji. Silnik odwróci kierunek obrotów po potwierdzeniu.

Czy produkt jest objęty gwarancją?

Tak, gwarancja producenta wynosi 5 lat od daty zakupu. Obejmuje wady materiałowe i produkcyjne, pod warunkiem zgodnego z przeznaczeniem użytkowania i przedstawienia dowodu zakupu.

Co zrobić, jeśli roleta nie reaguje na polecenia?

Najpierw sprawdź zasilanie elektryczne i brak oblodzenia lub przeszkód. Jeśli silnik jest w trybie ochrony termicznej, pozostaw go do ostygnięcia. W przeciwnym razie zresetuj parowanie radiowe (sekcja D instrukcji). Skontaktuj się z serwisem, jeśli problem będzie się utrzymywał.

Jakie akcesoria są dostępne dla tego silnika?

Dostępne są akcesoria takie jak przenośny nadajnik radiowy, system Smart Home Schellenberg oraz tuleje cylindryczne (MAXI ref. 80100, MINI ref. 80200). Aby uzyskać więcej szczegółów, zapoznaj się z katalogiem lub instrukcją.

INSTRUKCJA OBSŁUGI Rollopower Premium Schellenberg

Bezpieczeństwo i wskazówki 25

Deklaracja zgodności UE 26

Warunki gwarancji 26

Dane techniczne....26

Przyłącze kablowe 28

Objaśnienie przycisków....28

Potrzebne narzędzia 144

Zakres dostawy 144

A Montaż 145

A1 Obliczenie wymiarów wałka 151

A2 Akcesoria: Zawieszenie rolety 153

B Przestawianie silnika rolety w tryb gotowości do uczenia 158

C Przydzielanie adresów silnika rolety 161

D Programowanie silnika rolety za pomocą nadajnika radiowego 162

D1 Akcesoria: Nadajnik radiowy (nie wchodzi w zakres dostawy) 162

D2 Rozpoczęcie trybu programowania z nadajnikiem radiowym 165

D3 Parowanie nadajnika radiowego z silnikiem rolety 165

D4 Kontrola kierunku obrotów silnika rolety 167

D5 Zmiana kierunku obrotów silnika rolety 168

D6 Ustawianie górnego położenia krańcowego 169

D7 Ustawianie dolnego położenia krańcowego 170

D8 Kończenie trybu programowania .... 171

D9 Jazda testowa 171

E Uczenie kolejny silników rolety 172

F Programowanie / Parowanie silnika rolety za pomocą systemu Smart Home......174

prosimy o dokładne zapoznanie się z niniejszą instrukcją przed montażem i uruchomieniem produktu. Przed rozpoczęciem pracy należy uwzględnić wszystkie wskazówki bezpieczeństwa. Przechowywać niniejszą instrukcję i informować każdego użytkownika o ewentualnych zagrożeniach, które są związane z tym produktem.

W przypadku zmiany właściciela należy przekazać mu instrukcję. Uszkodzenia spowodowane nieprawidłowym używaniem lub wadliwym montażem powodują wygaśnięcie gwarancji i rękojmi.

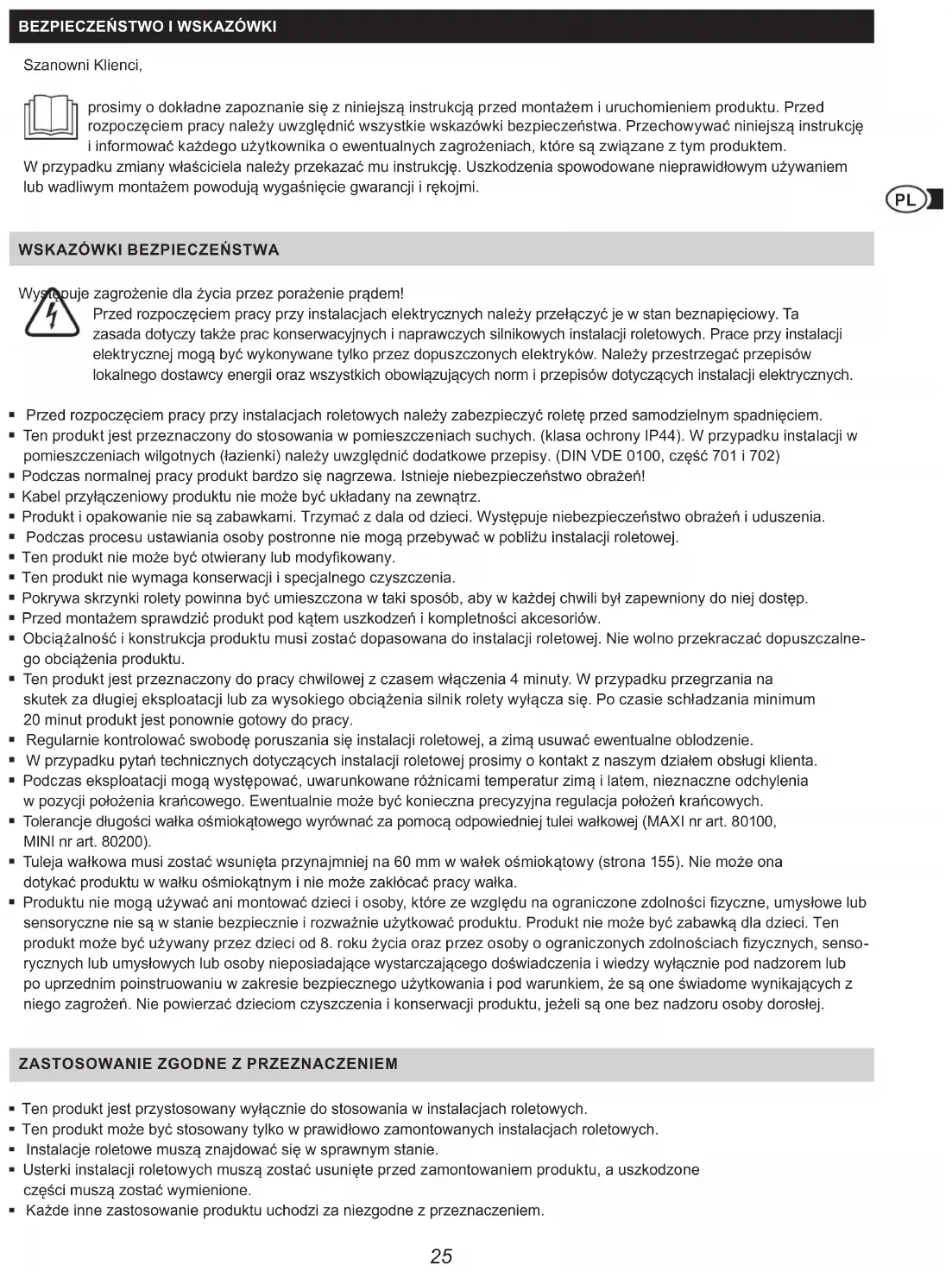

WSKAZÓWKI BEZPIECZEŃSTWA

Występuje zagrożenie dla życia przez porażenie prądem!

Przed rozpoczęciem pracy przy instalacjach elektrycznych należy przełączyć je w stan beznapięciowy. Ta zasada dotyczy także prac konserwacyjnych i naprawczych silnikowych instalacji roletowych. Prace przy instalacji elektrycznej mogą być wykonywane tylko przez dopuszczonych elektryków. Należy przestrzegać przepisów lokalnego dostawcy energii oraz wszystkich obowiązujących norm i przepisów dotyczących instalacji elektrycznych.

• Przed rozpoczęciem pracy przy instalacjach roletowych należy zabezpieczyć roletę przed samodzielnym spadnięciem.
• Ten produkt jest przeznaczony do stosowania w pomieszczeniach suchych. (klasa ochrony IP44). W przypadku instalacji w pomieszczeniach wilgotnych (łazienki) należy uwzględnić dodatkowe przepisy. (DIN VDE 0100, część 701 i 702)
• Podczas normalnej pracy produkt bardzo się nagrzewa. Istnieje niebezpieczeństwo obrażeń!
• Kabel przyłączeniowy produktu nie może być układany na zewnątrz.
• Produkt i opakowanie nie są zabawkami. Trzymać z dala od dzieci. Występuje niebezpieczeństwo obrażeń i uduszenia.
• Podczas procesu ustawiania osoby postronne nie mogą przebywać w pobliżu instalacji roletowej.
• Ten produkt nie może być otwierany lub modyfikowany.
• Ten produkt nie wymaga konserwacji i specjalnego czyszczenia.
• Pokrywa skrzynki rolety powinna być umieszczona w taki sposób, aby w każdej chwili był zapewniony do niej dostęp.
• Przed montażem sprawdzić produkt pod kątem uszkodzeń i kompletności akcesoriów.
• Obciążalność i konstrukcja produktu musi zostać dopasowana do instalacji roletowej. Nie wolno przekraczać dopuszczalnego obciążenia produktu.
• Ten produkt jest przeznaczony do pracy chwilowej z czasem włączenia 4 minuty. W przypadku przegrzania na skutek za długiej eksploatacji lub za wysokiego obciążenia silnik rolety wyłącza się. Po czasie schładzania minimum 20 minut produkt jest ponownie gotowy do pracy.
• Regularnie kontrolować swobodę poruszania się instalacji roletowej, a zimą usuwać ewentualne oblodzenie.
  ■ W przypadku pytań technicznych dotyczących instalacji roletowej prosimy o kontakt z naszym działem obsługi klienta.
• Podczas eksploatacji mogą występować, uwarunkowane różnicami temperatur zimą i latem, nieznaczne odchylenia w pozycji położenia krańcowego. Ewentualnie może być konieczna precyzyjna regulacja położení krańcowych.
• Tolerancje długości wałka ośmiokątowego wyrównać za pomocą odpowiedniej tulei walkowej (MAXI nr art. 80100, MINI nr art. 80200).
• Tuleja wałkowa musi zostać wsunięta przynajmniej na 60 mm w wałek ośmiokątowy (strona 155). Nie może ona dotykać produktu w wałku ośmiokątnym i nie może zakłócać pracy wałka.
• Produktu nie mogą używać ani montować dzieci i osoby, które ze względu na ograniczone zdolności fizyczne, umysłowe lub sensoryczne nie są w stanie bezpiecznie i rozważnie użytkować produktu. Produkt nie może być zabawką dla dzieci. Ten produkt może być używany przez dzieci od 8. roku życia oraz przez osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych lub osoby nieposiadające wystarczającego doświadczenia i wiedzy wyłącznie pod nadzorem lub po uprzednim poinstruowaniu w zakresie bezpiecznego użytkowania i pod warunkiem, że są one świadome wynikających z niego zagrożeń. Nie powierzać dzieciom czyszczenia i konserwacji produktu, jeżeli są one bez nadzoru osoby dorosłej.
• Ten produkt jest przystosowany wyłącznie do stosowania w instalacjach roletowych.
• Ten produkt może być stosowany tylko w prawidłowo zamontowanych instalacjach roletowych.
• Instalacje roletowe muszą znajdować się w sprawnym stanie.
• Usterki instalacji roletowych muszą zostać usunięte przed zamontowaniem produktu, a uszkodzone części muszą zostać wymienione.
• Każde inne zastosowanie produktu uchodzi za niezgodne z przeznaczeniem.

ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM

SCHELLENBERG

• Roleta musi być zabezpieczona przed przesunięciem bocznym. (zablokowany nawis rolety zgodnie z DIN EN 13695, EN 12045)
• Za szkody osobowe, rzeczowe i następcze w przypadku zastosowania niezgodnego z przeznaczeniem spółka Alfred Schellenberg GmbH nie ponosi odpowiedzialności.
• Ten produkt należy stosować tylko razem z dopuszczonymi przez firmę Schellenberg nadajnikami radiowymi.

DEKLARACJA ZGODNOŚCI UE

Silnik rolety (nr art. DE 21106, 21110, 21210, 21220, 21240 21107, 21111, 21211, 21221, 21241) spełnia obowiązujące wymogi określone normami europejskimi i krajowymi. Zgodność została udokumentowana. Cały tekst deklaracji zgodności UE jest dostępny pod adresem: http://www.schellenberg.de (punkt menu „Service” w zakładce z materiałami do pobrania).

Dyrektywa maszynowa 2006/42/WE

Dyrektywa radiowa RED 2014/53/UE

Dyrektywa w sprawie kompatybilności elektromagnetycznej 2014/42/UE

Dyrektywa RoHS 2011/65/UE

Nie wyrzucać razem z odpadami domowymi! Produkt nadaje się do recyklingu i można go oddać do odpowiedniego punktu zbiórki odpadów elektrycznych.

WARUNKI GWARANCJI

Gwarantujemy, ze nasze produkty są wolne od błędów materiałowych i produkcyjnych. Gwarancja nie obejmuje szkód, które zostały spowodowane na skutek:

■ normalnego zużycia, spowodowanego pracą
- nieprawidłowego montażu, podłączenia, obsługi lub obchodzenia się
- sił wyższych lub innych czynników zewnętrznych
- nieprawidłowej konserwacji i naprawy przez osoby trzecie
- modyfikacji technicznych przez osoby trzecie

W przypadku zgłoszenia gwarancyjnego produkt zostanie naprawiony w wybrany przez nas sposób lub wymienimy go na równo warty produkt SCHELLENBERG. Czas wymiany lub naprawiania produktu nie powoduje wydłużenia okresu gwarancji! Warunkiem skorzystania z gwarancji jest przedłożenie dowodu zakupu. Do wysyłanego produktu dołączyć kopię dowodu zakupu oraz opis usterki.

Okres gwarancji na produkt firmy Schellenberg wynosi 5 lata (patrz nadruk na opakowaniu) i rozpoczyna bieg w dniu zakupu. Ta gwarancja producenta nie narusza ustawowych roszczeń z tytułu rękojmi, które mogą przysługiwać Państwu jako konsumentowi w stosunku do sprzedawcy zgodnie z obowiązującym prawem oraz specjalnymi gwarancjami prawnymi dla konsumentów. Gwarancja ta nie wyklucza ani nie ogranicza gwarancji ustawowych.

DANE TECHNICZNE

Nr art.	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
System roletowy Mini Mini Maxi Maxi Maxi
∅ rury nawojowej	40 mm	40 mm	60 mm	60 mm	60 mm
Napięcie robocze	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz	230 V AC/50 Hz
Częstotliwość radiowa	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz	868,4 MHz
Moc nadawcza	max 10mW	max 10mW	max 10mW	max 10mW	max 10mW
maks. Zasięg w budynku*	20 m 20 m 20 m 20 m		20 m
Moment obrotowy	6 Nm	10 Nm	10 Nm	20 Nm	40 Nm
maks. czas włączenia	4 minuty	4 minuty	4 minuty	4 minuty	4 minuty

DANE TECHNICZNE

Nr art.	21106 / 21107	21110 / 21111	21210 / 21211	21220 / 21221	21240 / 21241
maks. powierzchnia rolety z tworzywa sztucznego	4,0 m^2 6,0 m^2 4,2 m^2 8,5 m^2 15 m^2
Siła ciągu maks.	15 kg	25 kg	20 kg	34 kg	60 kg
Moc znamionowa	98 W	144 W	113 W	161 W	228 W
Ustawianie położenia końcowego	Radio	Radio	Radio	Radio	Radio
w komplecie mocowanie ścienne	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set	1 Comfort-Set
Okres gwarancji	5 lat	5 lat	5 lat	5 lat	5 lat

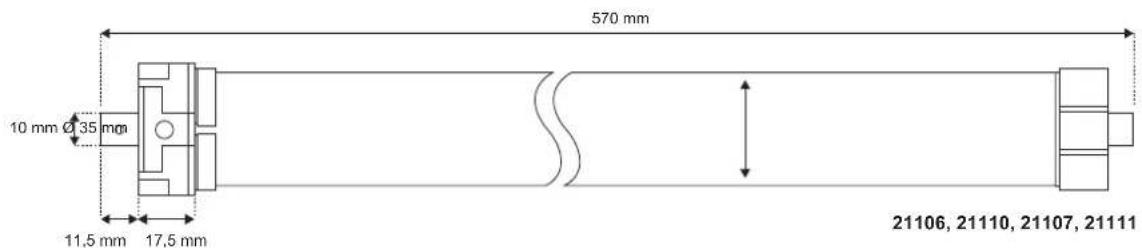

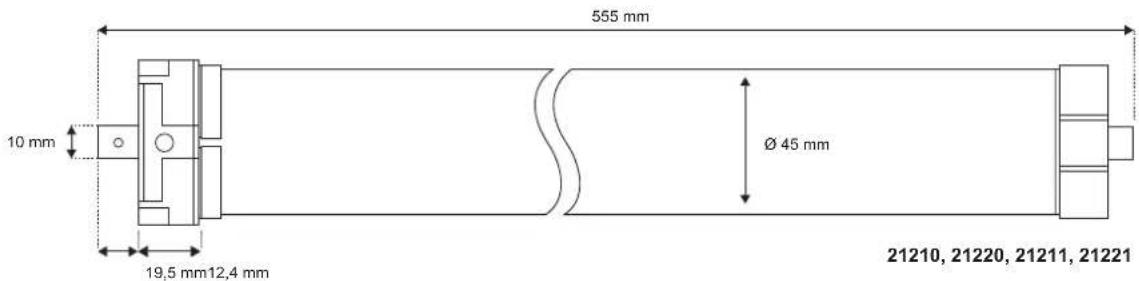

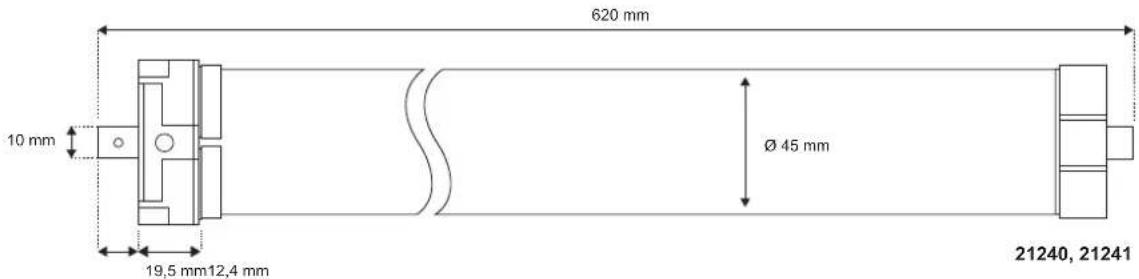

maks. długość montażowa	570 mm	570 mm	555 mm	555 mm	620 mm
Moc Tryb Standby	1,0 W	1,0 W	1,0 W	1,0 W	1,0 W
Stopień ochrony	IP44	IP44	IP44	IP44	IP44
Prędkość obrotowa biegu jałowego	14 obr./min	17 obr./min	15 obr./min	15 obr./min	15 obr./min
Klas izolacji	H	H	H	H	H
Klasa ochrony	I	I	I	I	I
Poziom ciśnienia akustycznego	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)	≤ 70 dB(A)

* Warunki architektoniczne mogą mieć wpływ na zasięg fal radiowych. Nie umieszczać produktu w pobliżu źródeł zakłóceń, takich jak duże przedmioty, urządzenia elektryczne z metalową obudową itp.

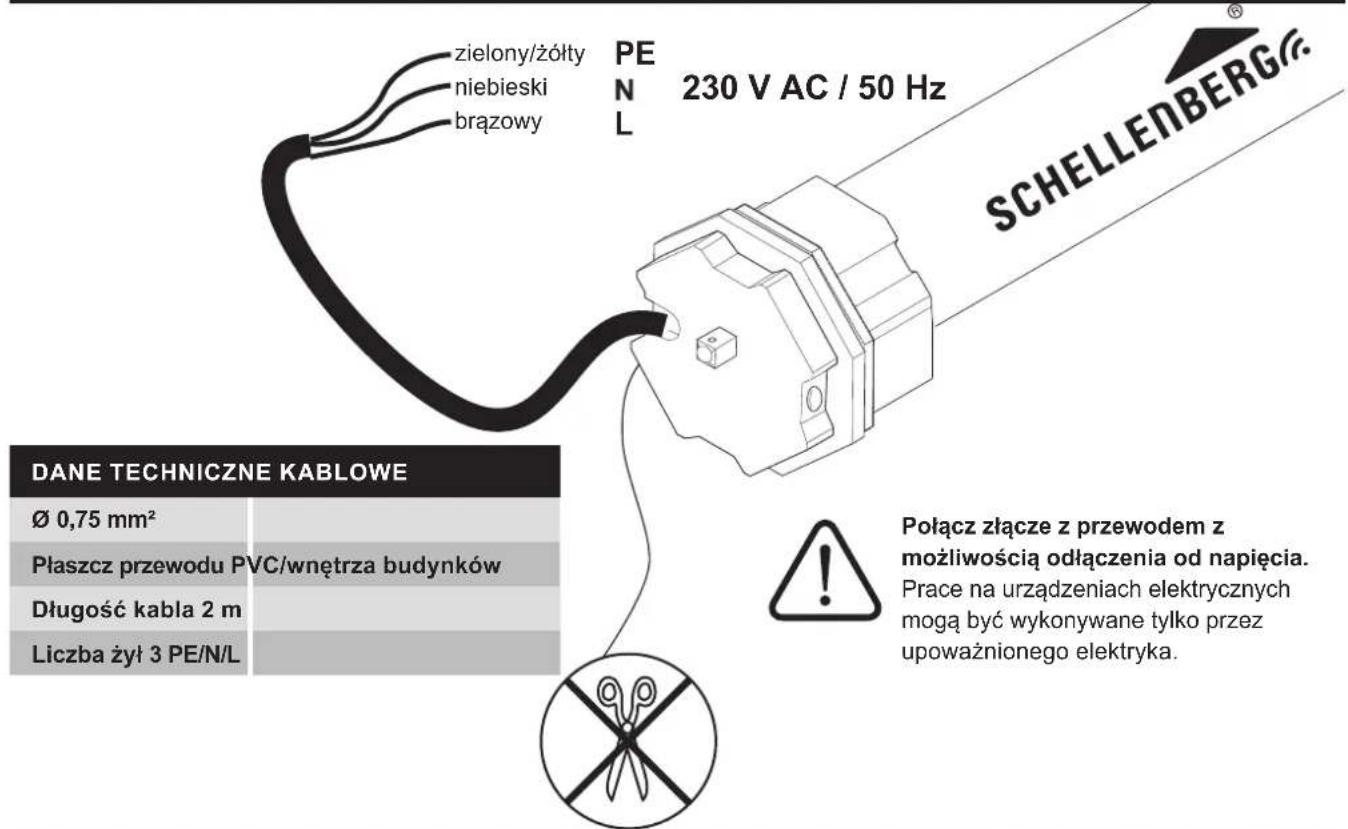

PRZYŁĄCZE KABLOWE

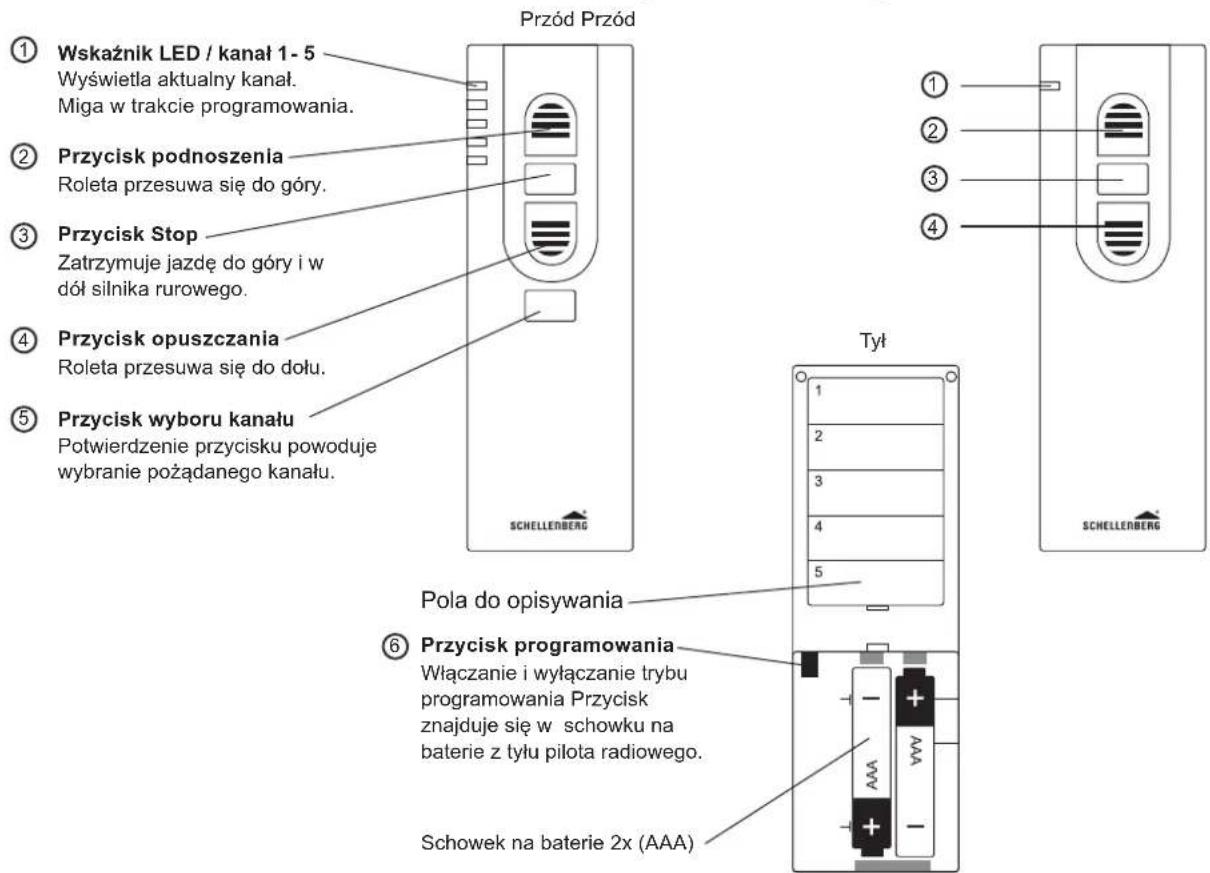

OBJAŚNIENIE PRZYCISKÓW

5-kanałowy 1-kanałowy

SOMMARIO

Połącz złącze z przewodem z możliwością odłączenia od napięcia.

Prace na urządzeniach elektrycznych mogą być wykonywane tylko przez upoważnionego elektryka.

PL Wskazówka: Tryb uczenia jest aktywny, gdy silnik rolety potwierdzi to sygnałem dźwiękowym oraz krótkim ruchem do przodu i do tyłu. Następnie użytkownik ma do dyspozycji ok. 15 minut, a potem, bez czynności regulacyjnych, tryb uczenia zostaje zdezaktywowany.

Wskazówka: Gdy kilka silników rolet jest podłączonych do tego samego przewodu doprowadzania prądu, należy je zamontować w taki sposób, aby możliwe było odłączanie od napięcia każdego silnika osobno. Do jednego przewodu doprowadzania prądu można podłączyć maks. 5 silników rolet.

PL Dalsze możliwości ustawiania są opisane w instrukcji obsługi ręcznego pilota radiowego.
